Определение неисправности и ремонт
Считается, что определить повреждения в системе подогрева довольно просто, и с заданной задачей справится каждый водитель. Перед началом работы рекомендуется посчитать нити, нанесенные на стекло, чтобы затем легче было запомнить, какая по счету повреждена. Бывают случаи, когда разрыв увидеть невозможно: он настолько маленький, что следует воспользоваться одним из приборов. Это может быть вольтметр или мультиметр. В любом случае, чтобы произвести ремонт нитей обогрева заднего стекла, нужно тщательно изучить поверхность и выявить повреждения.
Существует несколько эффективных способов поиска неисправностей:
- Способ визуальной диагностики – в поврежденных местах при включенном обогреве стекло не прогревается и остается запотевшим.
- С применением вольтметра – при включенном обогревателе следует один щуп положить на «массу» машины, а второй, обернув фольгой, поместить по центру нити. Необходимо следить за напряжением, его показатель не должен превышать 5 В. Если же прибор показывает 0 или 12 В, то в этом месте находится разрыв.
- С применением омметра – прибор включается в режиме «килоомы» и подсоединяется к противоположным выводам обогревателя. Следует смочить ватку и провести по нити. В месте, где стрелка будет дергаться, и находится разрыв.
Определение неисправности обогрева заднего стекла
Починить систему можно с помощью ремонтного набора, токопроводящей пасты и народными методами. Главным отличием всех вариантов являются материалы, которые используются во время работы.
Материалы для ремонта
Приобретая ремонтный набор, водитель имеет возможность починить нагревательную нить до 10 см. Материалы, которые используются в таких комплектах:
- шаблон с нитями;
- термически активная полимерная смола в баллоне.
Материалы для ремонта обогрева заднего стекла
Работы проводятся строго при выключенной системе обогрева. Определив место повреждения, необходимо снять защитную пленку с шаблона и прикрепить к найденному месту. Нанесение полимерного материала производится с помощью кисточки, и после высыхания повторяется несколько раз. После выполнения работ трафарет снимается и желательно не включать обогреватель в течение суток.
Материалами, которые используются при «народных» методах ремонта обогревателя, являются краска (клей) и стружка, металл для спаивания поврежденного места. Как правило, краску подбирают в соответствии с цветом нитей и соединяют со стружкой, придерживаясь пропорции 1:1. Для работы понадобится трафарет, по которому наносится смесь (при включенном устройстве). Преимуществом этого метода ремонта является отсутствие необходимости ожидания высыхания в течение суток. Водитель сразу же может ехать, после выполнения работ. Для пайки подойдет хлористый цинк.
Как восстановить тепло с помощью клея

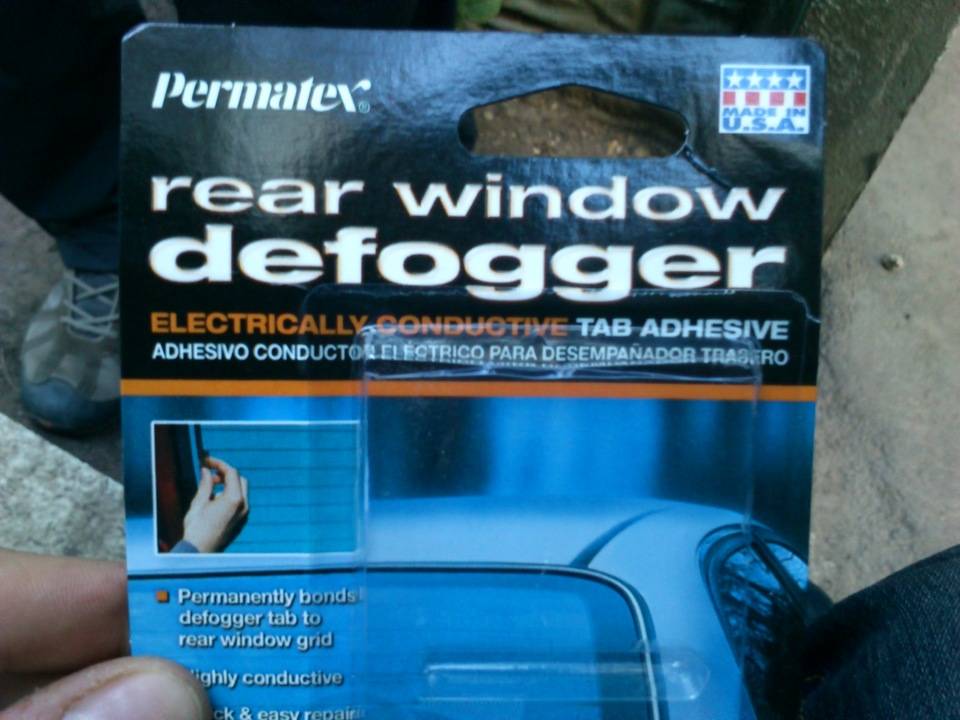

Довольно часто водители используют токопроводящий клей для ремонта обогрева заднего стекла. Материал смешивают со стружкой, которую добывают напильником или медно-латунным бруском. Соблюдается пропорция 1:1. В результате получается консистенция мягкого теста. С помощью изоленты или скотча делается трафарет, и приготовленная смесь наносится на место повреждения. После процедуры не нужно дожидаться высыхания материалов и сразу можно двигаться в путь.
Клей для ремонта обогрева заднего стекла

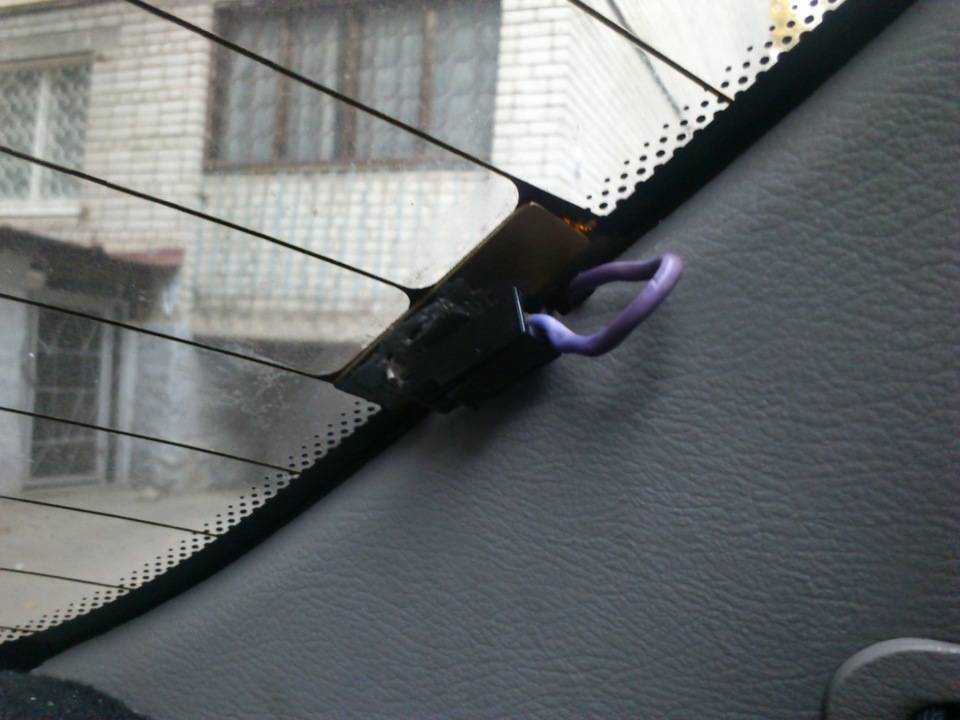

Что делать с контактами, и другие методы

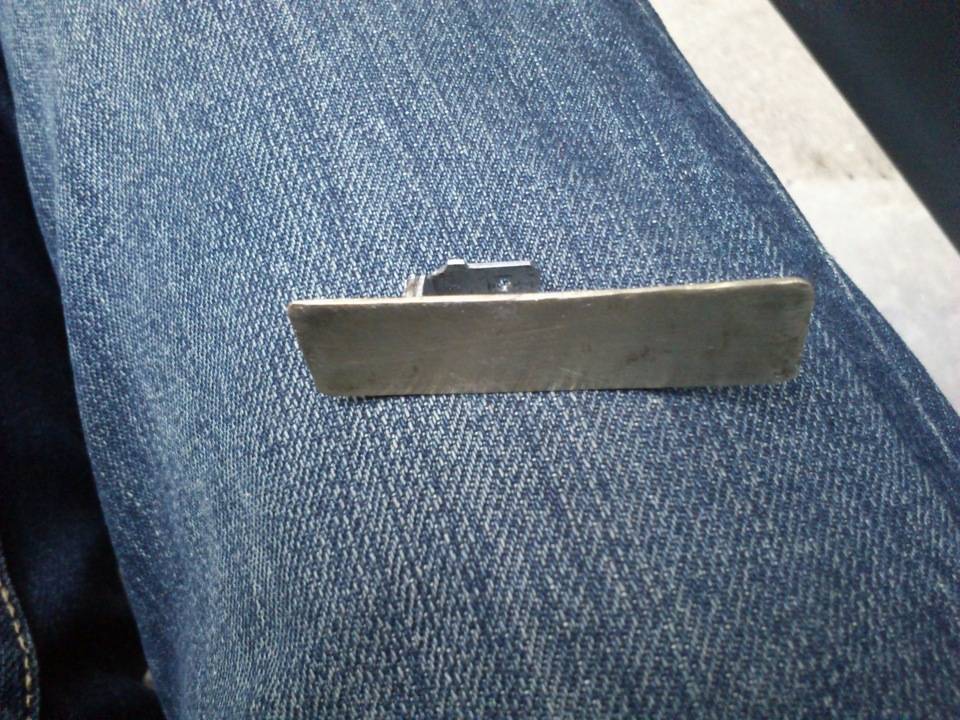

Если же в системе обогрева этого элемента авто были повреждены контакты, то лучше всего воспользоваться способом пайки. Такой метод наиболее надежный и надолго поможет забыть об этой данной проблеме. Для работы прекрасно подойдет хлористый цинк. Рекомендуется брать припой с минимальным содержанием олова. После окончания работ стекло нужно хорошо промыть водой, чтобы убрать остатки химического вещества.
С этим читают
Признаки поломки
К главным проявлениям, почему не работает обогрев заднего стекла можно отнести:
- полное отключение обогрева;
- работа не всех полосок;
- периодическая работоспособность элементов.
Опытные водители сразу заметят, когда обогрев выполняет свою функцию недостаточно. Зимой первый признак некорректной работы – запотевшие стекла, когда обогреватель работает длительный период времени. Если обогрев заднего стекла отказывается включаться, либо функционирует с перебоями, значит, в электрической цепи произошел обрыв. Следует выполнить проверку всех узлов обогревающего устройства.
Снятие и установка патрона прикуривателя
На рынке продается много разных вариантов запасных частей. Стоимость прикуривателя начинается с отметки 400 рублей и заканчивается суммой 1200 рублей. Основным фактором при выборе станет цена товара.
Дешевые китайские аналоги сделаны из некачественных материалов и могут перегореть в первые недели после замены прикуривателя при срабатывании предохранителя. Особенно, при подключении разветвителя, позволяющего использовать несколько приборов одновременно.
При покупке надо выбирать оригинальные детали, в том числе и предохранитель
Дополнительно надо обратить внимание на упаковку – она должна быть аккуратной, а внутри находиться сертификат соответствия стандартам
Как работает обогреватель заднего стекла
Нити обогрева размещаются на заднем стекле автомобиля, на некоторых моделях есть локальный подогрев лобового и задних боковых стекол. Задача устройства состоит в том, чтобы создавать на поверхности стекла плюсовую температуру, независимо от того, какая температура за бортом. Это позволит избавиться от запотевания, обледенения и обеспечит приличную видимость в любых условиях.
Стандартно, система обогрева заднего стекла состоит из нескольких элементов. Состав зависит от модели, но, к примеру, на Рено Логан компоненты следующие:
- токопроводящие нити
- контрольная лампа на щитке приборов
- предохранитель в общем блоке
- кнопка включения
- контакты
- реле обогревателя
Принцип действия прост — клемма от токопроводящих нитей с одной стороны подключена к бортовой электросистеме, с другой — завязана на массу. При подаче тока на нити они вырабатывают тепло, прогревая всю площадь стекла.
Видеоурок по ремонту обогревателя заднего стекла
Как восстановить обогрев заднего стекла
Когда найдено место повреждения нитей нагревателя, стоит задуматься о том, как восстановить обогрев в полном объеме. Конечно, восстановить его можно просто заменой стекла, но это достаточно затратная операция, тогда как существуют несколько способов, позволяющих собственными силами, не слишком напрягаясь, устранить дефект. Перед работой требуется подготовить место, где обнаружен обрыв и будет происходить восстановление нитей обогрева
Для этого токопроводящую дорожку в нужном месте необходимо осторожно очистить от лака и обезжирить спиртом. На подготовленном участке должен быть виден характерный металлический блеск
Восстановление дорожки может быть выполнено следующими способами:
- Используя специальную токопроводящую пасту. Наносится она на холодное стекло. При выполнении работ обогрев не включать. Дорожка, подготовленная, как описано выше, в месте повреждения должна быть ограничена с обеих сторон липкой лентой. Затем на участок, который не работает, наносится паста. Застывает она, как правило, в течение суток, проверить и использовать обогрев можно будет после истечения этих суток.
- С помощью металлических опилок. Такой способ позволяет выполнить восстановление работоспособности, когда отсутствует паста. Для этого используются заранее приготовленные мелкие железные опилки. В процессе выполнения работ потребуется прозрачный клей и магнит. Его надо закрепить над участком, где выявлено повреждение, а потом на это место нанести железные опилки. Магнитное поле заставит их выстроиться вдоль участка дорожки, который не работает. Выровняв опилки и обеспечив электрический контакт с поврежденным местом, их покрывают слоем клея. Проверить, как успешно проведен ремонт и работает обогрев, можно будет через полтора-два часа.
- С помощью стружки и краски, в этом случае используется стружка цветных металлов. Она смешивается с краской таким образом, чтобы получилась масса, похожая на пластилин. С помощью скотча формируется своеобразный трафарет вокруг повреждённого участка. Включается обогрев, и на нужное место наносится приготовленная смесь, при этом может возникнуть характерное шипение в месте контакта, но через некоторое время оно пропадает. Такая смесь застывает через двадцать-тридцать минут, проверить и пользоваться восстановленной системой можно через час.
Существуют и некоторые другие способы, позволяющие восстановить неработающую систему обогрева, но описанные являются наиболее простыми и доступными.
К сожалению, подобные методы вряд ли применимы для восстановления лобового стекла. В нем используются более тонкие проводящие дорожки, и место ремонта будет выглядеть достаточно грубым, ухудшая водителю обзор. Для авто обогрев заднего стекла не является роскошью, а позволяет значительно повысить безопасность движения. И если он не работает, то с помощью достаточно простых приемов можно восстановить его работоспособность. » alt=»»>
В холодную погоду или просто в дождливую, когда включаете обогрев заднего стекла, можно обнаружить что он попросту не работает — либо полностью, запотевание не уходит, либо не греет одна или несколько нитей. Таким образом, снижается вид из заднего окна – что может негативно влиять на безопасность вождения! Нужно восстанавливать. НО как, что делать? Оказывается все достаточно просто, читаем …
Собственно причина давно всем известная, на наших ВАЗ, эти нити постоянно «горели», так и катались с 1 – 2 – 3 нитями которые не грели, ужасно неудобно! Но сейчас оказывается давно есть средства и рем комплекты которые позволяют все это дело восстановить, причем достаточно эффективно.
Неисправности обогревателя заднего стекла
На работоспособность обогревателя заднего стекла не обращают внимания, пока стекло не запотеет или не покроется инеем. После включения обогревателя вдруг обнаруживается, что через несколько минут стекло не стало прозрачным или видимость появилась только через часть стекла. В зависимости от внешнего проявления, даже без измерительных приборов, сразу можно сделать предположение о причине отказа.
Это интересно: Причины большого расхода топлива: решения проблемы
Следует учесть, что обогреватель заднего стекла и зеркал заднего вида автомобиля возможно включить только при установке ключа зажигания в положение ON. В некоторых моделях автомобилей включение обогревателя возможно только при запущенном двигателе. Это сделано для исключения сильного разряда аккумулятора, так как обогреватель заднего стекла, в зависимости от модели автомобиля, потребляет ток от 10 А до 25 А. Для сравнения, одна автомобильная фара потребляет ток величиной всего 5 А.
Обогреватель не включается
Если индикатор на кнопке включения обогрева заднего стекла после нажатия на нее не светится, то вероятнее всего перегорел предохранитель или неисправна сама клавиша. Если индикатор светится, но, ни одна нить не греет, то причиной неисправности может быть реле или разъемы подключения обогревателя к электропроводке. В этом случае по документации на конкретную модель автомобиля необходимо определить место нахождения этих деталей и отказавшую заменить. Оперативно найти место установки реле не всегда представляется возможным, но есть способ проверить его исправность косвенным путем, о чем рассказано будет ниже.
Стекло медленно отпотевает
Иногда встречается случай, когда после включения обогревателя стекло отпотевает за время, значительно превышающее несколько минут. В таком случае, если на улице не очень большой мороз, причина может крыться в плохом контакте одного из разъемов электрической схемы. В результате сопротивление контакта увеличивается, ток ограничивается, и как следствие снижается мощность, выделяющаяся на нитях нагревателя стекла. Для проверки такой неисправности необходимо вольтметром постоянного тока (мультиметром или стрелочным тестером, включенных в режим измерения постоянного напряжения) измерять величину напряжения на входных клеммах обогревателя и аккумулятора. Напряжения не должны отличаться более чем на один вольт.
На стекле остаются горизонтальные полосы запотелости
И наконец, самый распространенный случай неисправности системы подогрева заднего стекла автомобиля, обрыв одной или нескольких нитей обогревателя нанесенных непосредственно на стекло. Этот вид неисправности сразу виден по горизонтальной полосе оставшейся запотелости на стекле после включения обогревателя.
Токопроводящие дорожки на заднем стекле обладают малой механической прочностью и при воздействии на них легко разрушаются. Поэтому запрещается удалять иней и наледь со стекла с помощью скребка. Допускается только протирка мягкой тканью. Также необходимо следить, чтобы при перевозке длинногабаритных вещей они не упирались в заднее стекло. Как правило, отдельные нити нагревателя перестают работать в результате их случайного механического разрушения. В зоне поврежденной нити после включения обогрева остаются полосы запотелости или инея.
При ремонте квартиры я перевозил в своем автомобиле напольные плинтуса и не заметил, как один из них уперся в заднее стекло. Через время, когда понадобилось отогреть заднее стекло, увидел результат своей невнимательности. Две полоски нагревателя, проходящие через середину стекла не грели, что существенно ухудшало обзор дороги. При визуальном осмотре на неработающих полосках было обнаружено по одному просвету шириной около 1 мм, как на фотографии. Встал вопрос о необходимости ремонта обогревателя заднего стекла.
Блок в салоне
Расположение
Он установлен в левом торце панели приборов и скрыт под пластиковой крышкой с защелками. На ее оборотной стороне установлен пинцет для извлечения перегоревших предохранителей.
Предохранители
| № | Номинал, А | Защищаемая/обслуживаемая цепь |
| F1 | 30 | Передние электростеклоподъемники |
| F2 | 10 | Дальний свет фар, левая сторона |
| F3 | 10 | Дальний свет фар, правая сторона |
| F4 | 10 | Ближний свет фар, левая сторона |
| F5 | 10 | Ближний свет фар, правая сторона |
| F6 | 5 | Габаритный свет (левая сторона) |
| F7 | 5 | Габаритный свет (правая сторона), подсветка |
| F8 | 30 | Задние электростеклоподъемники |
| F9 | 7.5 | Задние противотуманные фонари |
| F10 | 15 | Звуковой сигнал |
| F11 | 20 | Центральный замок |
| F12 | 3 | Антиблокировочная система; Система курсовой устойчивости; Стоп-сигналы |
| F13 | 10 | Плафон освещения салона; Фонарь освещения багажного отделения; ЭБУ климатической установки |
| F14 | 5 | Датчик угла поворота рулевого колеса (автомобили с системой курсовой устойчивости) |
| F15 | 15 | Стеклоомыватель; Стеклоочиститель; Фонарь света заднего хода; Парковочный радар |
| F16 | 5 | Аудиосистема; Парковочный радар; Сигнализации непристегнутого ремня безопасности; Выключатель круиз-контроля; Обогрев ветрового стекла; Обогрев заднего стекла |
| F17 | 7.5 | Лампы дневных ходовых огней |
| F18 | 7.5 | Стоп-сигналы |
| F19 | 5 | Система управления топливным насосом |
| F20 | 5 | Система подушек безопасности |
| F21 | — | Резерв |
| F22 | 5 | Резерв |
| F23 | — | Резерв |
| F24 | 15 | Указатели поворота |
| F25 | 10 | ЭБУ электрооборудования; Противоугонная система |
| F26 | 15 | Блок управления электрооборудованием; Габаритные огни; Электропривод наружных зеркал; Боковые указатели поворота; Выключатель центрального замка и аварийной сигнализации |
| F27 | 20 | Подрулевые переключатели |
| F28 | — | Резерв |
| F29 | 25 | Подрулевые переключатели |
| F30 | — | Резерв |
| F31 | 10 | Щиток приборов |
| F32 | 7.5 | Аудиосистема |
| F33 | 15 | Прикуриватель |
| F34 | 15 | Диагностический разъем; Разъем для аудиосистемы |
| F35 | 5 | Обогрев наружных зеркал заднего вида |
| F36 | 5 | Электропривод наружных зеркал заднего вида |
| F37 | 30 | Стартер; Блок управления электрооборудованием |
| F38 | 30 | Стеклоочиститель |
| F39 | 40 | Климатическая установка |
Причины поломки прикуривателя
Прибор может перестать работать из-за разных факторов. Основные причины неисправности прикуривателя Дастер – неправильная эксплуатация устройства или большой возраст, перегорание предохранителя. Распространенные поломки.
- Расшатанное гнездо. Частое подключение в разъем посторонних электроприборов с нестандартным штекером может отогнуть фиксирующие усики, из-за чего контакт пропадает. Ремонт прикуривателя Дастер в этом случае просто осуществить – необходимо вынуть его из патрона, а затем подогнуть зажимы внутри гнезда. Чтобы избежать короткого замыкания, необходимо вытащить предохранитель перед этой процедурой.
- Окислившиеся контакты или налет. Возрастная болезнь. Может появиться также после попадания жидкости на ножки. Из-за этого нарушается целостность цепи, а при запущенных ситуациях есть риск срабатывания предохранителя и короткого замыкания. Отремонтировать прикуриватель просто – достаточно затереть контактные места наждачной бумагой или надфилем, удалив следы посторонних веществ.
- Сгоревший предохранитель. Максимальная сила тока этого сегмента электроцепи равняется 15 ампер. Предельно допустимая мощность подключаемых приборов – 180 Ватт (p=I*A, 180 Ватт = 12 вольт*15 ампер). Из-за короткого замыкания или превышения допустимого показателя этот параметр может выйти за рамки. Чтобы сберечь изоляцию проводки от оплавления, на Дастер из строя выходит предохранитель. Ремонт заключается в том, чтобы добраться до монтажного блока. Далее – поменять сгоревший предохранитель.
- «Коротыш». Если новый предохранитель опять перегорел, то очевидно, что в сети есть короткое замыкание. Выключаем зажигание, а затем измеряем вольтаж аккумуляторной батареи. Включаем зажигание и снова проводим замеры. Разница показателей больше чем 0,5 вольт недопустима – это свидетельство наличия короткого замыкания и срабатывания предохранителя. Следует вооружиться мультитестером и прозвонить все провода, идущие к прибору.
- Отпавшие кабели. От большого возраста или интенсивной эксплуатации провода на прикуривателе Дастер могут перетереться или отпасть в местах пайки. Срабатывает предохранитель. Следует прозвонить все шнуры на предмет сопротивления, а также осмотреть их – есть ли заломы, оголенная проводка или перебитые участки. Разорванные шнуры надо заменить новыми, а отпавшие места пайки пропаять при помощи паяльника и олова.
- Выгоревшая нить накаливания. После долгого температурного воздействия спираль внутри стержня может перегореть, из-за чего устройство перестает функционировать. Необходимо будет снимать прикуриватель Рено Дастер, а после поменять его на новую запчасть.
- Сломанная лампа подсветки. Лампочка, гарантирующая работу светофильтра, может перегореть от возраста или постоянной тряски. Для ее замены потребуется снять прикуриватель, демонтировать фильтр и поменять лампу.
Таким образом, видно, что все электрические цепи проходят именно через блок предохранителей под капотом Рено Дастер, и только после этого, через блок в салоне автомобиля. При перегорании предохранителя, его необходимо заменить, на такой же, чтобы маркировки совпадали.
Рекомендуем: Какой длины дворники на Рено Логан — объясняем досконально
Ремонт обогрева своими руками
Самой распространенной причиной не работающего обогрева является повреждение тонких токопроводящих нитей. Современные технологии позволяют восстановить участки обрыва этих нитей своими руками без привлечения специалистов.
Поиск места обрыва нити
Сначала нужно найти поврежденные области нитей. Процесс не займет длительного времени, так как обрывы отлично заметны невооруженным глазом. Крайне редко встречаются незначительные повреждения, которые трудно увидеть, в этом случае нужно использовать вольтметр.
Нить имеет сопротивление в 10 Ом, на каждом участке задано свое напряжение. На первом — напряжение равняется двенадцать вольт, на третьем – уже шесть, а на пятом – ноль. Для поиска обрыва измеряют напряжение по центру каждого элемента. Если есть повреждение, мультиметр выдаст 12 или 0 вольт, отсюда ясно, что обрыв с левой или правой стороны нити.
Устранение неисправностей обогревателя с помощью раствора меди
Для работы понадобится:
- серная кислота;
- медный прут, диаметром до 10 мм;
- медный купорос;
- полоса ткани 50х30 см;
- скотч;
- ножницы;
- средство для очистки стекол.
Серная кислота
Медный прут
Медный купорос
Ремонтировать повреждение токопроводящей нити нужно так:
На первом этапе важно подготовить поверхность с повреждением к восстановительным работам. Для этого используем смоченную в спирте ветошь и протираем ею стекло
Когда грязь полностью удалена, обезжириваем поверхность.
Наклеиваем скотч по обе стороны токопроводящей нити в точке обрыва. Липкую ленту крепим так, чтобы ширина между полосками соответствовала нагревательной нити.
Медный прут с одного конца обматывается тканью. Так называемую кисточку закрепляем с помощью ниток.
Готовится медный раствор. Половина стакана воды тщательно смешивается с двумя чайными ложками медного купороса. В полученную жидкость добавляется немного сильно концентрированной серной кислоты или же электролита из автомобильных аккумуляторов.
Клеммы от устройства обогрева подключаются к массе. Провод от «плюсовой» клеммы аккумулятора соединяется с ранее изготовленной кисточкой из металлического прута.
Получившимся электродом, пропитанным в растворе, тщательно натираются участки оборванных нитей. Концы серьезных обрывов предварительно обрабатываются с помощью электропаяльника. Им же устанавливается связующая перемычка из тончайшего провода. В результате незначительно поврежденные участки затягиваются медью.
Устранение неисправностей обогревателя с помощью токопроводящего клея
Токопроводящий клей – это специализированная паста, в состав которой включен мелкодисперсный порошок палладия, а также никеля золота или серебра. Благодаря перечисленным элементам данное вещество отлично проводит ток и отличается хорошими соединяющими свойствами. Процесс восстановления нитей обогрева кормового стекла с помощью токопроводящего клея происходит быстрее и эффективнее.
Чтобы приступить к восстановлению нитей, выполняем такие же процедуры по очистке поверхности стекла и оклеиванию поврежденного участка скотчем. Для приготовления токопроводящего клея в ремонтных комплектах предусмотрено два вещества, которые следует тщательно смешать в отдельной таре. О том, как приготовить состав и в дальнейшем использовать его по назначению, написано в инструкции на упаковке.
Рекомендуем: Почему горячий двигатель плохо заводится? Остановка горячего двигателя — причина и устранение
Нанесение клея происходит с помощью кисточки или ватной палочки, величина слоя не должна превышать 2 мм. Среднее время застывания токопроводящего состава – 30 минут. Спустя 24 часа удаляем излишки вещества, это делается с помощью ножа или любого острого предмета.
При удалении излишек токопроводящего клея следует действовать предельно аккуратно, иначе поверхность обогревающего устройства снова будет повреждена.

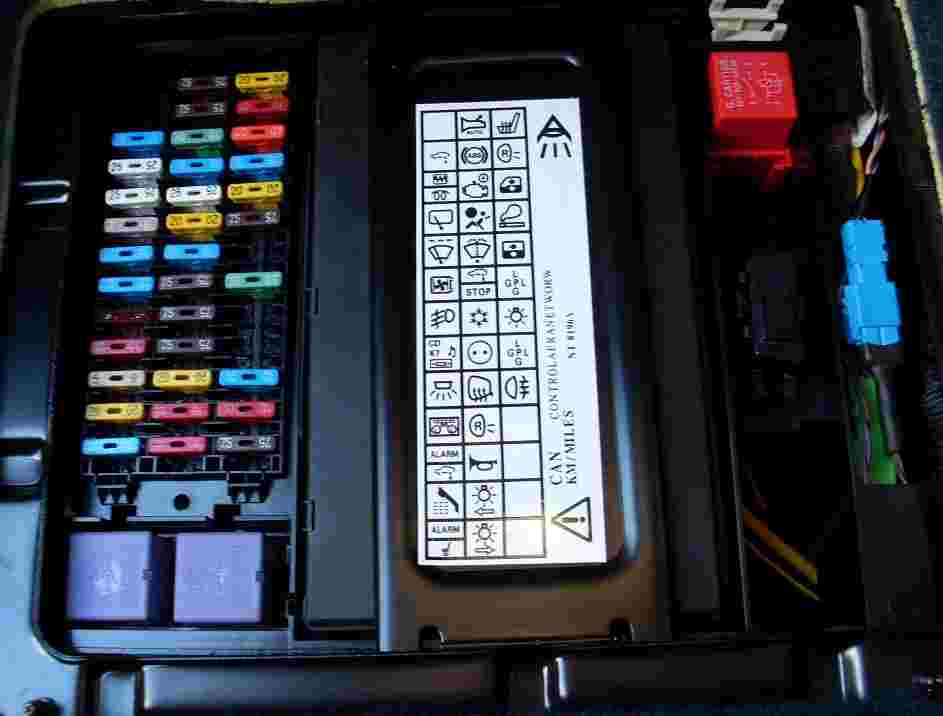

Блок с предохранителями и реле в салоне
Вариант 1
Фотография
Схема
Расшифровка
| FA | (15A) Запасной |
| FB | (10A) Запасной |
| FC | Запасной |
| F1 | (10A) Лампы переднего левого габарита/ заднего левого габарита |
| F2 | (10A) Лампы переднего правого габарита/ заднего правого габарита |
| F3 | (7,5A) Обогреватель зеркал заднего вида на дверях |
| F6 | (25A) Электропривод сидений |
| F9 | (25A) Очиститель заднего стекла |
| F10 | (15A) Управление двигателем |
| F11 | (15A) Прикуриватель |
| F12 | (25A) Очиститель лобового стекла |
| F13 | (7,5A) Фонари заднего хода |
| F14 | (20A) Подогреватель сидений |
| F15 | (25A) Многофункциональный блок управления, очистители лобового стекла |
| F18 | (10A) Отопитель/кондиционер, фонари заднего хода |
| F19 | (20A) Люк |
| F21 | (15A) Противотуманные фары |
| F22 | (10A) Задние противотуманные фонари |
| F25 | (20A) Звуковой сигнал |
| F26 | (15A) Аудиосистема, электропривод зеркал заднего вида на дверях |
| F27 | (10A) Телефон |
| F28 | (10A) Лампы освещения салона |
| F29 | (10A) Многофункциональный блок управления |
| F30 | (5A) Противоугонная система, система активной подвески |
| F31 | (3A) Реле электродвигателя вентилятора системы охлаждения |
| F33 | (15A) Аудиосистема отопитель/ кондиционер |
| F34 | (7,5AДополнительное оборудование |
| F36 | (7,5A) Автоматическая коробка передач |
| F37 | (7,5A) Антиблокировочная система тормозов (ABS) |
| F38 | (30A) Управление двигателем |
| F39 | (15A) Подушка безопасности, противоугонная система |
| F40 | (20A) Система поддержания скорости, стоп-сигналы, система активной подвески |
| F41 | (40A) Электропривод стеклоподъемников-передний |
| F42 | (30A) Звуковой сигнал, выключатель освещения |
| F57 | (30A) Система управления подвеской |
- Реле обогревателя заднего стекла
- Реле 1 основных цепей зажигания
- Реле электродвигателя вентилятора системы охлаждения
Вариант 2
Фотография
Схема
Предохранители
Реле
Назначение
| F1 | (10A) Лампы переднего левого габарита/ заднего левого габарита |
| F2 | (10A) Лампы переднего правого габарита/ заднего правого габарита |
| F3 | (7,5A) Обогреватель зеркал заднего вида на дверях |
| F6 | (25A) Электропривод сидений |
| F7 | (15A) Система кондиционирования, центральный замок, иммобилайзер |
| F8 | (15A) Аварийная сигнализация |
| F9 | (25A) Очиститель заднего стекла |
| F10 | (3A) Управление двигателем |
| F11 | (15A) Прикуриватель |
| F12 | (25A) Очиститель лобового стекла |
| F13 | (10A) Система кондиционирования, фонари заднего хода |
| F14 | (20A) Подогреватель сидений |
| F15 | (25A) Очиститель лобового стекла |
| F16 | (15A) Левая фара — дальний свет |
| F17 | (15A) Правая фара-дальний свет |
| F18 | (7,5A) Фонари заднего хода |
| F19 | (10A) Люк |
| F20 | (10A) Система двухкомпонентной топливо подачи Bi-fuel |
| F21 | (15A) Противотуманные фары |
| F22 | (10A) Задние противотуманные фонари |
| F23 | Перемычка- положение «АСС» |
| F24 | (15A) Система управления двигателем -Дизель |
| F25 | (20A) Звуковой сигнал |
| F26 | (5A) Противоугонная система, аудиосистема |
| F27 | (10A) Аудиосистема, телефон |
| F28 | (10A) Лампы освещения салона |
| F29 | (20A) Аудиосистема, подсветка выключателей |
| F30 | (5A) Система управления подвеской |
| F31 | (3A) отопитель/ кондиционер |
| F32 | (15A) Аудиосистема |
| F33 | отопитель/ кондиционер |
| F34 | (5A) Комбинация приборов |
| F35 | (5A) CD-чейнджер аудиосистемы |
| F36 | (5A) Автоматическая коробка передач |
| F37 | (7,5A) Антиблокировочная система тормозов (ABS) |
| F38 | (30A) Управление двигателем |
| F39 | (15A) Подушка безопасности, противоугонная система, комбинация приборов |
| F40 | (20A) Система поддержания скорости, аварийная сигнализация, стоп-сигналы, система активной подвески |
| F41 | (30A) Электропривод стеклоподъемников |
| F42 | (30A) Электропривод стеклоподъемников |
| F43 | Перемычка- система управления АКПП, реле основных цепей зажигания |
| F61 | (5A) Система управления двигателем (двухкомпонентная система топливоподачи Bi-fuel) |
- Реле кондиционера
- Реле электропривода задних стеклоподъемников
- Реле обогревателя заднего стекла
- Реле задних противотуманных фонарей
- Реле лампы освещения салона — задняя
- Реле противоугонной системы
- Реле передних противотуманных фар
- Реле 1 основных цепей зажигания
- Реле 2 основных цепей зажигания
- Реле прерывистого режима работы очистителя лобового стекла
- Диагностический разъем (DLC)
Предохранители и реле Renault Logan, электрические схемы
Рено Логан считается недорогим, доступным и надёжным автомобилем. Не зря многие используют данные авто для работы в такси. При относительно невысокой стоимости данная модель достаточно надёжная для российских дорог. Но в любых автомобилях, особенно после продолжительных поездок и наматывании определённого количества километров пробега, начинают появляться те или иные проблемы, связанные с электроприборами, контактами, проводкой. Особенно это заметно на возрастных автомобилях, которые успели послужить не одним хозяевам.
Чтобы быстро найти и устранить неисправности электрики в Логане, нужно знать где находятся предохранители и реле Renault Logan, как выполнены схемы и цепи питания приборов.
Чиним контакт обогрева заднего стекла!
Давно уже хотел написать, но забывал. Еще летом, когда снимал задние стойки оторвал один из контактов обогрева заднего стекла, не нити а именно сам контакт! Естественно летом как то было на него пофиг, а сейчас такая погода, стекло потеет постоянно и ничего не видно, ездить просто опасно вкупе с тем что в зеркала тоже особо ничего не видно в такую погоду! В инете есть 2 пути решения этой проблемы — клеить токопроводящим клеем и паять!
Для начал я попробовал первый вариант. Объездил все магазины в городе и рынки кстати тоже и не нашел того клея который советуют — Done Deal, он дорогой, но точно помогает. Везде предлагают заклеить клеем для ремонта нитей обогрева — но он точно не поможет, тупо деньги на ветер! Дешевый но тоже действенный вариант — клей Контактол, тоже обнаружен не был. В итоге максимум что я нашел — клей Перматекс в Би Би, стоит 170 р.
В инете прочитал что люди изготавливают пластину, в нее припаивают провод обогрева и пластину клеят к контактам на стекле и советуют нанести еще мелкую медную стружку. Дома нашелся кусок латуни, попробовали приклеить 2 раза, первый раз просто, второй раз с медной стружкой. Эффекта никакого.
В итоге был вариант — что просто не попали верхом, пластина съехала во время засыхания клея. Проверяли контролькой — питание идет на оба контакта, лампочка загорается. Но вверху немного искрило. Купил еще раз клей — переклеили по нормальному, снова нет эффекта. Теперь рассматриваю вариант, что может все таки дело в латуни, что она толстая и очень долго нагревается или тупо не передает достаточное кол-во тока на нити?!
Обновление от 17 октября 2012 г. :
Наконец то починил контакт! Что могу сказать — не надо надеяться на дешевый клей, 2 тюбика были израсходованы впустую! Все таки самым действенным и простым способом оказалось — припаять! Делов то на 10 минут и все заработало! Берем провод — с одного конца припаиваем «папу», с другой стороны просто оголенный провод. Отчищаем саму клемму от остатков клея, который толком не проводит ток как оказалось, я счищал паяльником. Потом зачищаем мелкой наждачкой, обезжириваем спиртом и припаиваем. Включаем обогрев, ждем — все работает! Не очень красиво конечно получилось но тут главное практичность а не эстетика!
