Превентивные меры при перегреве двигателя
Что делать, если стрелка температуры ползёт вверх?
Как лучше всего поступить, если стрелка температуры в двигательном отсеке неумолимо ползёт вверх тогда, когда автомобиль находится в движении? Крайне важно съехать в крайний правый рад, остановиться, включить аварийную сигнализацию. Все это поможет предотвратить другие серьёзные проблемы, которые могут полностью вывести из строя двигатель
Нельзя обливать мотор холодной водой , нужно просто набраться терпения и подождать, долить охлаждающую жидкость, попробовать доехать до ближайшей СТО. Предварительно, сразу после остановки, при уже выключенном двигателе, нужно прислушаться к тому, продолжает ли работать вентилятор. Если все тихо, значит надо искать неисправности, перечисленные выше.
Где искать датчик включения вентилятора на Пежо 206
Похоже, что осталась действительно одна единственная причина такой досадной поломки. Благодаря наличию этого датчика, информация о температуре внутри двигателя передаётся на приборную панель. Кроме того, если значение выше нормы, то электрический импульс приводит в действие вентилятор.
Принцип работы устройства и местонахождения
Расположение термостата на Пежо 206.
Когда температура на приборной панели не повышается, вентилятор не включается, а двигатель все равно закипает, то причина понятна. Попробуем её устранить. Процедура несложная, как и само место нахождения. Понадобиться открыть капот. С правой стороны к двигателю крепится корпус термостата.
Процесс замены
Датчик находится под капотом на корпусе термостата.
Достаточно обычного гаечного ключа, чтобы при его помощи выкрутить устройство и заменить новым. Все что понадобится – вначале отсоединить клемму разъёма электрических контактов, а после окончания работ – установить её в исходное положение.
Подходящие варианты новых устройств
На рынке много разных подходящих вариантов:
- фирма Autlog AS2131 (артикул 09457 );
- производства Febi 37171 (артикул 09456 );
- марки Valeo 700055 (артикул 200203-200902 );
- модель Vernet WS2622 (артикул 200110 ).
Это только некоторые предложения, которые доступны для замены. Чтобы убедиться в том, что приобретено нужное устройство, хорошо бы сориентироваться по Vin-коду самого автомобиля. Процедура замены должна исправить проблему, после чего двигатель больше не будет перегреваться, вентилятор должен сразу заработать.
Источник
Схема блока предохранителей
| № | Рейтинг | функции |
| 1 | 10А | Блок предварительного нагрева (дизель) – Датчик воды в дизеле – Переключатель фонарей заднего хода – Датчик скорости -Датчик расхода воздуха (дизель) |
| 2 | 15А | Электромагнитный клапан канистры – Топливный насос |
| 3 | 10А | Блок управления ABS |
| 4 | 10А | Блок управления АКПП – Блок управления двигателем |
| 5 | – | Не используется |
| 7 | – | Не используется |
| 8 | 20А | Реле вентилятора в сборе – Блок управления двигателем – Насос впрыска дизеля – Регулятор высокого давления дизеля – Электромагнитный клапан управления двигателем |
| 9 | 15А | Левый ближний свет |
| 10 | 15А | Правый ближний свет |
| 11 | 10А | Левый дальний свет |
| 12 | 15А | Правый дальний свет |
| 13 | 15А | Рога |
| 14 | 10А | Насосы омывателя переднего и заднего стекла |
| 15 | 30А | Обогрев корпуса дроссельной заслонки – Дизельный топливный насос – Датчик кислорода – Блок управления двигателем – Датчик расхода воздуха – Катушка зажигания – Электромагнитный клапан управления двигателем – Обогреватель дизеля – Форсунки |
| 16 | 30А | Реле воздушного насоса |
| 17 | 30А | Высокая и низкая скорость стеклоочистителя |
| 18 | 40А | Вентилятор кондиционера |
| макси предохранители: | ||
| 1 * | 20А | Вентилятор |
| 2 * | 60А | ABS |
| 3 * | 30А | ABS |
| 4 * | 70А | Встроенный интерфейс системы питания |
| 5 * | 70А | Встроенный интерфейс системы питания |
| 6 * | – | Не используется |
| 7 * | 30А | Питание выключателя зажигания |
| 8 * | – | Не используется |
| * Предохранители Maxi обеспечивают дополнительную защиту электрических систем. Любая работа над ними должна выполняться дилером PEUGEOT. |
Пежо 206 замена радиатора печки
Замена радиатора печки Пежо 206 Кривой Рог Подробнее
Антифриз в салоне замена трубок с резинками Пежо 206 Подробнее
Пежо 206 течёт радиатор Подробнее
Замена моторчика печки Пежо 206 Подробнее
Пежо 307 устраняем течь антифриза в салоне Подробнее
ПЕЖО ПЕЧКА. Подробнее
Пежо 206, печка отопления Подробнее
HOW TO: Heater Matrix Change | Peugeot 206 Подробнее
Противный болт печки под торпедой Подробнее
Пежо 408 как поменять радиатор печки. Как проверить радиатор печки на засоренность Peugeot 408. Подробнее
Peugeot 206 разбор передней понесли торпеды Подробнее
ПЕЧКА ПЕЖО 308. ПРОМЫВКА РАДИАТОРА ПЕЧКИ БЕЗ СНЯТИЯ. Подробнее
ПРОМЫВКА радиатора ПЕЧКИ лимонной кислотой БЕЗ СНЯТИЯ — ОЧЕНЬ ПРОСТО И ЛЕГКО! Подробнее
Peugeot boxer 1999 год.Простой способ замены радиатора отопителя Подробнее
Peugeot 308 замена радиатора отопителя салона Подробнее
PEUGEOT 605. Замена радиатора печки, уплотнительных колец. Выявление течи антифриза в салон. Подробнее
Пежо-307 — замена радиатора печки Подробнее
Газы в системе охлаждения на примере пежо 206 1,4 бензин Подробнее
Разбор панели кондиционера Пежо 206 Подробнее
Расположение блока предохранителей
Блок предохранителей на приборной панели
Он расположен под приборной панелью (со стороны водителя) за панелью.
Отвинтите фиксатор на четверть оборота с помощью монеты, затем снимите крышку, чтобы получить доступ к предохранителям.
Моторного отсека
Чтобы получить доступ к коробке в моторном отсеке (рядом с аккумулятором), отсоедините крышку.
Источники
- https://low-car.ru/novosti/pezho-206-shema-elektrooborudovaniya.html
- https://TeamsPro.ru/novosti/elektroshema-pezho-206.html
- https://AutoSiga46.ru/pravila-vybora/shema-provodki-pezho-206.html
- https://dlobal.ru/predohraniteli-i-rele-pezho-206-s-opisaniem-i-shemami-blokov/
- https://avtomaster-ekspert.ru/magnitola/elektroshema-pezho-206.html
- https://AccBook.ru/protivougonnye-sistemy/pezho-206-shema-elektrooborudovaniya.html
Распространенные неисправности и диагностика
Помните, что диагностировать неисправность вентилятора системы охлаждения стоит с предельной осторожностью, так как вращающаяся крыльчатка может серьезно повредить пальцы рук или другие части тела! Не редки случаи, когда неисправный вентилятор неожиданно приходит в движение!
Вентиляторы системы охлаждения устанавливаются как перед радиатором, так и за ним, со стороны моторного отека. Устоявшегося единого стандарта касательно места установки среди конструкторов не существует. Многие владельцы автомобилей также часто задаются вопросом о том, в каком направлении дует вентилятор. Бытует мнение, что он осуществляет обдув радиатора для лучшего охлаждения ОЖ. Стоить запомнить, что дует вентилятор исключительно на двигатель независимо от места его расположения. Установка перед радиатором никак не означает, что обдувается только сам радиатор. Изменение направления обдува недопустимо.
Любой электрический двигатель или вискомуфта разной мощности и технологии производства, а также электронный блок или регулятор, созданный для управления, не могут обеспечить 100% гарантию защиты от неисправностей. Проблема усугубляется еще и тем, что вышедший из строя вентилятор системы охлаждения силового агрегата немедленно повлечет за собой серьезные последствия в виде перегрева мотора. Даже контрольные приборы, созданные для своевременного информирования водителя в критический момент, выходят из строя. Контролировать состояние вентилятора и его исправность нужно с завидной регулярностью. В движении также стоит лишний раз взглянуть на указатель температуры на панели приборов при первой такой возможности.
Более простые системы с термовыключателем легко поддаются диагностике неисправностей
Что касается современных авто, тогда очень важно правильно определить не только саму поломку вентилятора, но и выявить вышедший из строя элемент в цепи из нескольких устройств. В самом начале диагностики нужно обнаружить проблему, по причине которой перестал работать вентилятор
Выйти из строя может любой из датчиков, блок управления или сам электрический мотор. Диагностировать неисправность вполне можно самостоятельно, придерживаясь приведенных ниже рекомендаций.
Системы с механическим приводом диагностируются быстро. Просто понаблюдайте за вентилятором, который должен вращаться постоянно. Если Вы видите вращение и лопасти крыльчатки целы, тогда ищите проблему в другом месте. Перегреваются двигатели с вискомуфтой из-за неисправного вентилятора только в том случае, если муфта не обеспечивает достаточной блокировки крыльчатки в режиме высоких оборотов коленвала. Результатом становится низкая скорость вращения вентилятора и такой обдув, который не соответствует нагрузке на мотор. Определить неисправность муфты можно путем анализа скорости вращения вентилятора на низких и высоких оборотах.
Если в автомобиле установлен электрический вентилятор охлаждения, тогда начните с контроля его работы. Когда вентилятор не включается при очевидном перегреве, можно воспользоваться следующим методом диагностики систем с термовыключателем:
Если вентилятор после такой операции принудительно заработал, тогда вполне очевидна неисправность термомвыключателя. Неработающий же вентилятор будет означать неисправность именно в нем или в других участках цепи. Конструкция может также состоять из двойного термодатчика. Проверку стоит производить в два этапа, хотя принцип остается таким же. В самом начале замыкают первые два контакта, после чего вентилятор должен вращаться на малых оборотах. Далее замыкается вторая пара, после чего скорость вращения должна заметно возрасти.
Бывает и так, что вентилятор охлаждения радиатора дует постоянно, без видимых пауз. Такие симптомы являются достаточно распространенными. Это может указывать на выход из строя датчика включения. Проверку стоит осуществлять при включенном зажигании путем дальнейшего удаления соответствующего разъема с датчика. Если вентилятор после этого не выключился, тогда регулятор отключения следует заменить. Дополнительно можно выполнить проверку предохранителя в том случае, если возникшие проблемы с работоспособностью вентилятора охлаждения не исчезли.
Указанные выше способы нельзя рекомендовать тем автовладельцам, которые обладают машиной с электронным устройством для контроля скорости вращения вентилятора охлаждения. Самостоятельно неискушенному водителю можно проверить только исправность предохранителя, который отвечает за данный участок. Дальше необходимо обратиться за помощью в автосервис.
Почему не включается вентилятор охлаждения на Пежо 206
Таковых может быть несколько.
Перегорел предохранитель
Предохранитель на 50А. Но бывают настоящие, а бывают вымышленные амперы!
Этот элемент отвечает за работу вентилятора. Не составит большого труда его отыскать.
- Находится он, требующий замены, под капотом в моторном отсеке .
Блок предохранителей отмечен стрелочкой.
Предохранитель отмечен стрелочкой.
Если проблема после замены не решится, идём дальше.
Окислились контакты реле питания
Реле включения вентилятора охлаждения радиатора.
Реле находится сразу за передним бампером. Их в наличии есть два штуки. Отвечают данные электрические приспособления за скорость вращения вентилятора, регулируя малые и высокие обороты.
- Чтобы проверить состояние и выявить неисправность, нужно снять радиаторную решётку.
- С правой стороны от радиатора по ходу движения машины есть вертикальная коробка, где и находятся наши реле.
Есть ещё второе реле, оно чаще всего окисляется.
Замена, очистка проводов от окисления обычно решают проблему. Вентилятор должен заработать.
Повреждён сам вентилятор
В последнюю очередь необходимо проверить работу самого вентилятора охлаждения. Необходимо принудительно его включить от аккумулятора.
Нужно снять механизм с креплений, протестировать его с помощью аккумуляторной батареи и набора проводов.
Просто вращение будет происходить против либо за часовой стрелкой при подключении питания к контактам. Можно воспользоваться тестером для проверки целостности обмотки. Когда проводка и обмотка будут восстановлены, ситуация решится.
Вышел из строя датчик температуры
Расположение термостата на Пежо 206.
Проблема как раз в том, что при плохом соединении проводов он не передаёт электрические сигналы вентилятору. Вследствие чего двигатель сильно перегревается.
Замена радиатора печки пежо
В общем, заменил я наконец-то печку и стало в машине тепло. Решил не промывать, а заменить, так как друг как-то промывал, а потом радиатор потек и антифриз залил проводку.Вот отличный пост с фотками, чтобы понять как снять и поставить радиатор.
Симптомы были такие: печка плохо греет, долго ждать тепла, тепло идет только на 1,2 и 3 скоростях вентилятора и на самой высокой температуре; на более высоких скоростях вентилятора идет прохладный воздух, чем больше скорость, тем прохладнее.
Теперь быстро нагревается, ставлю 23 градуса(выше уже жарко) и минимальные скорости обдува.
Печку купил Valeo(старая оказалась тоже Valeo), номер 812416, обошлась в 7600 рублей.
Самое сложное было снять пластмассовую панель, за которой находится печка. Тяжело найти болтик, который держит панель, и открутить его. Дальше все по инструкции из поста MorfVRN.
Для процедуры нужны две пятилитровые пустые чистые бутылки. Одна разрезанная для слива антифриза(вылилось примерно 2,5 литра), вторая для временного хранения этого антифриза, чтобы туда не попал мусор(из целой бутылки легче наливать). Слитый антифриз залил обратно, после установки печки. Воздух выходил еще несколько дней, долил 200 мл антифриза.
Замена обошлась в 1800 рублей. По времени заняло 1 час 45 минут.
Как признают владельцы Peugeot 206, печка является одним из слабых мест автомобиля. Впрочем, многие неисправности можно устранить самостоятельно, сэкономив при этом значительные суммы.

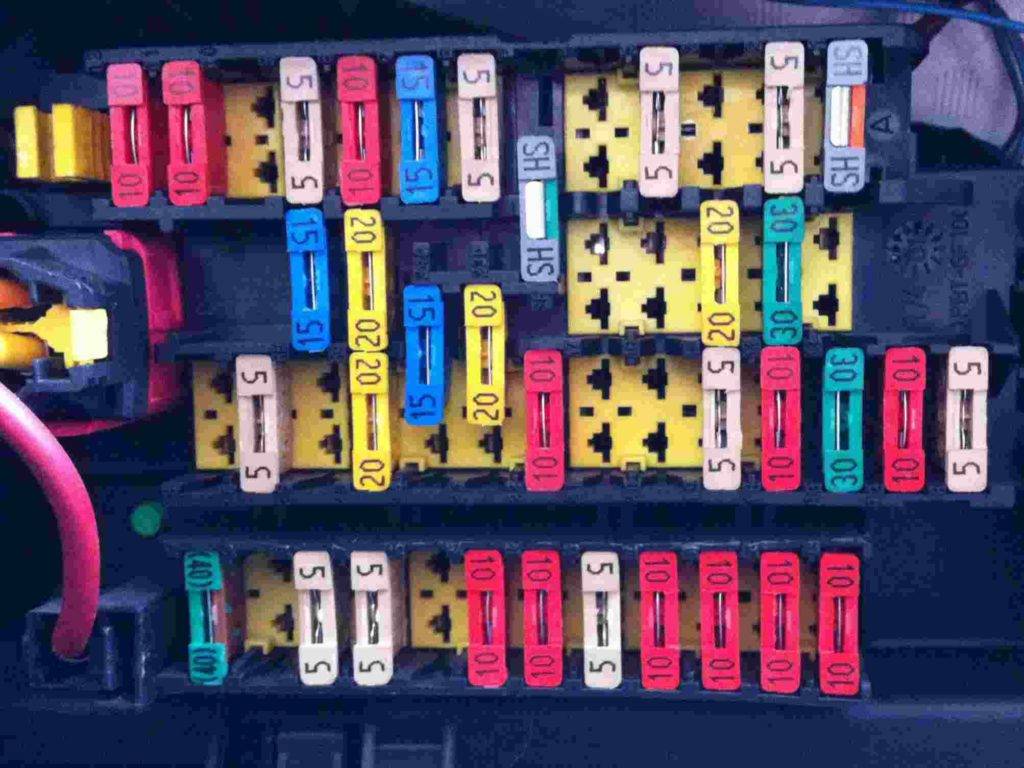

Блок с предохранителями в салоне пежо 206
Он находится под рулевой рейкой. Пример доступа можете посмотреть в видео.
Вариант 1 (до 2002 г.в.)
Расположение
Нумерация идет с права налево с верху вниз. Так же номер указан на метке крепления предохранителя.
Расшифровка
| F1 | (50A) Антиблокировочная система (ABS) |
| F2 | (5A) Панель приборов |
| F3 | — |
| F4 | (5A) Многофункциональный модуль управления |
| F5 | — |
| F6 | (5A) Управление двигателем, иммобилайзер |
| F7 | (15А) Кабриолет (складная крыша) |
| F8 | (10A) Светодиод охранной сигнализации, цифровой многофункциональный дисплей, аварийные сигнальные лампы, приборная панель, внутренние лампы |
| F9 | (5A) Многофункциональный модуль управления |
| F10 | — |
| F11 | (10A) LH стоп-сигнал, центральный светильник |
| F12 | (10A) Стопорная лампа RH |
| F13 | — |
| F14 | (30A) Задние электрические стеклоподъемники |
| F15 | (20A) Габаритные огни, гнездо для прицепа |
| F16 | — |
| F17 | — |
| F18 | (10A) Лампа подсветки аудиоустройства, лампа прикуривателя, часы, подсветка прибора, цифровой многофункциональный дисплей, лампочки номерного знака, подсветка переключателя, переключатели переключения передач, лампа |
| F19 | (5A) Задние противотуманные фары |
| F20 | — |
| F21 | — |
| F22 | (10A) Контрольная лампа генератора переменного тока, часы, цифровой многофункциональный дисплей, лампа для перчаточного ящика, приборная панель, внутренние лампы, система навигации, датчик дождя, электрические стеклоподъемники |
| F23 | (20A) Прикуриватель |
| F24 | (15A / 20A) Аудиосистема |
| F25 | (20A) Система мойки / очистки заднего стекла, система промывки / очистки лобового стекла |
| F26 | — |
| F27 | (5A) Многофункциональный модуль управления |
| F28 | — |
| F29 | (10A) LH фара дальнего света |
| F30 | (10A) RH фара дальнего света, сигнальная лампа дальнего света фар |
| F31 | (10A) LH фара ближнего света |
| F32 | (10A) RH фара — ближний свет, фара ближнего света «на» контрольная лампа |
| F33 | (5A) Омыватели фар |
| F34 | (10A) Боковая лампа LH, задняя фара LH |
| F35 | (10A) Боковая лампа RH, задняя фара RH |
| F36 | — |
| F37 | (5A) Модуль управления двигателем вентилятора двигателя HFY / HFZ / KFX / NFZ / WJZ |
| F38 | (5A) Переключатель тройного давления хладагента переменного тока, реле вентилятора двигателя 2 |
| F39 | — |
| F40 | (20A) Обогреватель / кондиционер (AC) |
| F41 | (5А) Запасной |
| F42 | (10A) Запасной |
| F43 | (30A) Запасной |
| F44 | (20А) Запасной |
| F45 | (15A) Запасной |
Вариант 2 (с 2002 г.в.)
Схема
Описание
| 1 | 15А Электроподогрев сиденья, сирена охранной сигнализации |
| 4 | 20А Многофункциональный дисплей, компьютер бортовой системы навигации, освещение багажника, автомагнитола |
| 5 | 15А Блок диагностики автоматической коробки передач |
| 6 | 10А Датчик уровня охлаждающей жидкости, блок АКП, автомагнитола |
| 7 | 15А Дополнительные приборы и оборудование учебного автомобиля, блок охранной сигнализации |
| 9 | 30А Стеклоподъемники задних дверей |
| 10 | 40А Электрообогреватели заднего стекла и наружных зеркал |
| 11 | 15 Стеклоочиститель заднего стекла |
| 12 | 30А Передние стеклоподъемники, вентиляционный люк |
| 14 | 10А Электронный блок управления двигателя, подушки безопасности, подрулевые переключатели, датчик дождя |
| 15 | 15А Панель приборов, многофункциональный дисплей, компьютер бортовой системы навигации, блок управления климатической установкой, автомагнитола |
| 16 | 30 Блок управления запиранием/отпиранием дверей |
| 20 | 10А Правый стоп-сигнал |
| 21 | 15А Левый стоп-сигнал, третий стоп-сигнал |
| 22 | 30А Передний плафон общего освещения и задний плафон (206 SW), плафон местного освещения, подсветка перчаточного ящика, прикуриватель, задняя розетка 12 V (206 SW) |
| S1 | Шунт «PARC» |
Ремонт автоэлектрики. Техпомощь.
Электрические вентиляторы системы охлаждения, как правило, установлены за радиатором. На некоторых автомобилях с большими, радиаторами, может быть два вентилятора охлаждения, или может быть отдельный вентилятор для системы кондиционирования воздуха.
Электрический вентилятор системы охлаждения работает только по мере необходимости, чтобы помочь охладить двигатель. Датчик охлаждающей жидкости или отдельный датчик для вентилятора двигателя используется для контроля температуры двигателя. Вентилятор не включается, пока температура двигателя не достигнет нормальной рабочей температуры (90-95 градусов). При повышении температуры двигателя, вентилятор будет включаться, и выключаться, по мере необходимости для поддержания температуры охлаждающей жидкости. Таким образом, вентилятор работает в основном на холостом ходу или на небольшой скорости, для поддержания нормальной рабочей температуры.
ВНИМАНИЕ: электрический вентилятор системы охлаждения может включиться в любой момент, независимо от того, работает двигатель или нет. Знайте об этом, если вы работаете в моторном отсеке и на горячем двигателе
Держите пальцы и инструменты подальше от лопастей вентилятора.
Вы можете услышать работу вентилятора охлаждения, после выключения зажигания после поездки. Это нормально. Но вентилятор должен отключится, по прошествии нескольких минут, когда двигатель остынет. Вентилятор также включается, когда включен кондиционер, чтобы обеспечить дополнительный поток воздуха через радиатор кондиционера, для хорошей работы кондиционера. Это может происходить независимо от температуры двигателя или скорости транспортного средства. Обычно вентилятор не работает, когда транспортное средство находится в движении, набегающего потока воздуха хватает для охлаждения радиатора.
Почему используются электрические вентиляторы охлаждения?
Одна из причин, почему используют именно электрические вентиляторы, а не другие, (механические, с ременным приводом) это экономия топлива и снижение уровня шума вентилятора, особенно на высоких оборотах. Вентилятор с ременным приводом может отбирать до 12 или более лошадиных сил в зависимости от оборотов двигателя и нагрузки от системы охлаждения.
Управление электрическим вентилятором системы охлаждения.
На старых моделях автомобилей, работа вентилятора обычно управляется датчиком, расположенным в радиаторе или на двигателе. Когда температура охлаждающей жидкости поднимается до точки срабатывания термодатчика, (обычно 85 – 95 градусов) сигнал с датчика подается на реле вентилятора охлаждения двигателя, который включает вентилятор. Вентилятор работает, пока температура охлаждающей жидкости не упадет ниже точки отключения термодатчика. Отдельная цепь вентилятора включается, когда работает кондиционер. В новых автомобилях с компьютеризированным управлением двигателя, работа вентилятора часто регулируется модулем управления вентилятора. Используется цепь датчика температуры двигателя, чтобы определить время работы вентилятора. На некоторых автомобилях, блок управления вентилятором также регулирует скорость вращения вентилятора, в соответствии с температурой двигателя.
Проблемы с вентилятором системы охлаждения
Отказ вентилятора, или выход из строя цепи реле вентилятора или блока управления, серьезная поломка, потому что это может привести к перегреву двигателя.
Четыре детали, которые могут привести к отказу вентилятора системы охлаждения двигателя.
- Нерабочее термовыключатель или датчик охлаждающей жидкости
- Неисправное реле вентилятора
- Проблема с электропроводкой (предохранитель, ослабли или заржавели контакты, короткое замыкание, обрыв проводов и т.д.)
- Плохой моторчик вентилятора.
Все эти компоненты можно проверить и отремонтировать в нашем автосервисе. Продиагностировать и отремонтировать систему охлаждения, отремонтировать двигатель если возникли проблемы с системой охлаждения. Звоните, приезжайте. Подготовте свою машину к летнему периоду эксплуатации.
Почему же не работает печка?
Радиатор забит отложениями
Печка может плохо греть по нескольким причинам. Если радиатор охлаждения забит накипью и силикатами, то летом вы наверняка заметите перегрев двигателя. Состояние радиатора отопителя, скорее всего, такое же и возможно необходимо заменить радиатор печки. Не стоит тянуть с устранением этой неприятности. Нужно срочно промыть двигатель и залить свежий антифриз. В любом магазине запчастей широкий выбор промывочных средств. Старый тосол сливают. Наливают воду с промывочным средством. Заводят двигатель, прогревают и дают ему поработать. Сколько именно написано на упаковке средства. Затем промывочное средство сливают и промывают систему охлаждения чистой водой несколько раз. Когда будет сливаться чистая вода, без черноты и мусора, можно заливать антифриз.
У многих автомобилей радиатор печки включён параллельно остальной системе охлаждения. Есть малый и большой круг системы охлаждения, а есть круг через радиатор печки. Это наследие тех времён, когда работа печки регулировалась краником отопителя. Несмотря на то, что у Калины печка регулируется заслонками, и кран отсутствует, трубопроводы подключены именно так. Поэтому, если промывать систему охлаждения на холостом ходу, то чистым будет только основной радиатор охлаждения.
У Калины 2 и многих иномарок радиатор печки включён в основной круг циркуляции. Поток через него есть всегда. Но и в этом случае, стоит покрутить двигатель на повышенных оборотах. Для увеличения скорости потока и качества промывки.
Что такое радиатор печки
Отопительная система — одна из важнейших в автомобиле. Она обеспечивает не только комфортные условия для водителей и пассажира, но отчасти и безопасность, поскольку препятствует запотеванию стёкол, а значит, улучшает видимость дороги. Кроме того, система отопления перераспределяет тепло, отводя его от работающего двигателя, что не даёт мотору перегреваться.
Какие функции выполняет радиатор печки
Сердце отопительной системы автомобиля — это радиатор. Основные функции радиатора — аккумуляция тепла и нагрев поступающего в салон воздуха.
Устройство радиатора печки
В большинстве автомобилей (в том числе и в «Пежо 206») установлены жидкостные радиаторы отопителя. Такой радиатор представляет собой небольшую «коробочку», соединённую с двигателем трубками, по которым циркулирует антифриз. Патрубков два — соответственно впускной и выпускной. Тепло распределяется по трубкам теплообменника, образующим решётку радиатора; в него же через так называемые соты поступает воздух снаружи. Проходя через трубки, воздух нагревается и уже тёплым попадает в салон.
Через впускной патрубок в радиатор поступает антифриз, от которого нагреваются трубки теплообменника, они, в свою очередь, передают тепло поступающему в автомобиль воздуху снаружи
Аналогичный принцип лежит в основе работы жидкостных электроподогреваемых и воздушных отопителей. Однако они, как правило, используются в качестве дополнительного источника отопления.
Где расположен радиатор печки в «Пежо 206»
Радиатор вместе с крепящимися к нему патрубками находится внутри корпуса отопителя, в котором фиксируется при помощи защёлок и винтов. В «Пежо 206» радиатор располагается внизу центральной консоли, справа от педалей. Однако чтобы добраться до него, нужно снять панель, расположенную под рулём, а также боковую стенку центральной консоли.
Искать радиатор отопителя «Пежо 206» следует в районе педального узла
Статьи
- * Зачем чистить дроссель…
- * Приора. Горит лампа AirBag…
- * Компьютерная диагностика двигателя…
- * Nissan March горит ошибка P0100…
- * Mercedes C200 горит ошибка P0171, запах бензина…
- * Троит двигатель, плавают обороты, P0300 Газель…
- * Электроусилитель (ЭУР) калина отключается, горит ошибка C1044…
- * Глючный прошивки (программы) ВАЗ, ГАЗ, УАЗ…
- * Volkswagen polo, горит ошибка 00268 по клапану N93 дёргается АКПП…
- * Чип-тюнинг двигателя, увеличение мощности мотора. Отзывы, комментарии….
- * Чехол-аккумулятор (чехол-зарядка) для iPhone, Samsung. Обзор, тесты, отзывы….
- * Повышенный расход топлива ВАЗ 2110, заливает свечи….
- * Газель не набирает обороты, горит ошибка P2138….
- * Ваз 2114 троит,не работают циллиндры, сгорел ЭБУ….
- * Форд фокус 2 не реагирует на педаль газа, горитошибка P2176….
- * Портативный внешний аккумулятор для телефона, планшета….
- * Установка комбинации приборов нового образца 385.3801-10 на Газель….
- * Тойота Камри глохнет, падают обороты, трудно запускается, горит лампа “ЧЕК”….
- …
Документация
Двигатели
Первые Пежо 206 оснащались бензиновыми двигателями объемом 1,1 л (60 л.с.), 1,4л (75 л.с.) и 1,6л (89 л.с.). В 2000 году 1,6-литровый мотор был замене 16-клапанным аналогом мощностью 109 л.с. В 2003 году появилась 16-клапанная версия 1,4 л мощностью 88 л.с. Кроме того в Европе были доступны 2-литровые бензиновые моторы мощностью 135 л.с. Так же предлагались дизельные версии. Первоначально был доступен дизельный 1,9D (70 л.с.), который в 2001 году сменили 1,4 HDi (68 л.с.) и 2,0HDi (90 л.с.), а в 2004 году добавился 1,6 HDi (109 л.с.).
В Россию официально поставлялись Peugeot 206 только с бензиновыми двигателями 1,1 л, 1,4 л и 1,6 л. Все три мотора имеют ременный привод ГРМ с рекомендуемым интервалом замены 80 тыс. км. Стоимость нового комплекта ГРМ – около 2-3 тыс. рублей. В паре с ГРМ рекомендуется менять и помпу: около 2,5-3 тыс. рублей – оригинальная и 1-1,5 тыс. рублей – аналог.
Самый массовым в тройке стал двигатель 1,4 л. Одна из распространенных проблем, с которой многие владельцы ведут безуспешную борьбу на протяжении длительного времени – плавающие обороты холостого хода. Реже встречается троение и глохнущий двигатель. Многие склонны считать, что плавающие обороты – это особенность Peugeot, с которой надо просто смириться. Но порой моторные капризы удается изжить, заменив свечи, катушки зажигания, кислородный датчик или датчик абсолютного давления воздуха на впуске – МАР-сенсор. Отдельные владельцы даже прибегнули к небезуспешной замене ЭБУ. Схожие проблемы встречаются и на моторах рабочим объемом 1,1 и 1,6 л.
Peugeot 206, хэтчбек (2003 – 2005 гг.)
После 80-100 тыс. км на 1,4 л нередко дает течь прокладка головки блока цилиндров. За устранение проблемы придеться выложить около 10 тыс. рублей. Если же пробой прокладки произошел в результате перегрева двигателя, то отделаться одной заменой прокладки не удастся – необходима шлифовка. Дополнительные работы потребуют еще около 4-5 тыс. рублей.
На иранских Пежо 206, собранных в 2008-2009 годах при вскрытии для замены прокладки ГБЦ нередко обнаруживалась «коррозия» в каналах охлаждающей жидкости блока цилиндров. Причина – некачественный антифриз, залитый в систему при сборке, который разъедает алюминий как кислота.
Вечно подтекающее соединение трубок подачи жидкости к форсункам омывателя приводит к выходу из строя 4-ой топливной форсунки. Жидкость заливает топливную форсунку, и ее электрическая часть «коротит». Стоимость новой форсунки – около 2-3 тыс. рублей. Решений несколько: герметизация соединения трубок или сооружение подобия козырька над форсунками.
Peugeot 206, седан (2006 – 2010 гг.)
Стартер служит более 100-150 тыс. км. Его отказ может быть вызван подгоранием контактов втягивающего, выходом из строя самого втягивающего или износом щеток. Стоимость нового оригинального стартера около 6 000 рублей, аналога – около 3-4 тыс. рублей.
Выхлопная система дает о себе знать уже после 80-120 тыс. км: сильно коррозирует и прогорает. За всю «трубу» придеться выложить около 15 000 рублей, стоимость одной части около 4-8 тыс. рублей.
После 100-150 тыс. км может перестать правильно функционировать электрический вентилятор охлаждения двигателя: не включается на 1-ой скорости, работает постоянно или не срабатывает вообще. Причина – коррозия и выход из строя резистора блока реле.
Дизельные версии встречаются редко и информации по ним мало. Но владельцы немногочисленных дизельных экземпляров с серьезными проблемами практически не сталкиваются.
Sagem S2000. Распиновка, Boot-пин и подключение к блоку
Начнём пожалуй с расположения микросхемы EEPROM-памяти. К примеру, если вам нужно добраться до неё, не отмывая всю плату.
Согласно мануалу от Ecuvonix, у этого блока управления, место расположения микросхемы Version 1 (всего существует три варианта). Нужно убрать компаунд, с области, выделенной пунктирной линией.
Теперь о подключении ЭБУ Sagem S2000 на столе, тут есть на что обратить внимание
Справочные материалы от Alientech KTAG
Мануал подключения к ЭБУ Sagem S2000, от Alientech, оправляет нас к изучению 599-го семейства, прибора KTAG:
- Citroen Saxo 2000 1.4 8v VTS KFX (TU3JP) — ECM Sagem S2000 Boot(ST) — Family 599
- Peugeot 106 S2 2000 1.4i 8v KFW — ECM Sagem S2000 Boot(ST) — Family 599
- Peugeot 206 T1 2000 1.4 KFW — ECM Sagem S2000 Boot(ST) — Family 599
- Peugeot 206 T1 2000 1.4i KFW Petrol Euro 2 — ECM Sagem S2000 Boot(ST) — Family 599
- Peugeot 206 T1 2001 1.4i KFW Euro 3 — ECM Sagem S2000 Boot(ST) — Family 599
- Peugeot 307 2001 1.4 8v KFW (TU3JP) — ECM Sagem S2000 Boot(ST) — Family 599
Как заменить реле вентилятора на Пежо
Если предохранитель цел, то двигаемся дальше, Зачастую в Пежо 206 окисляются два реле питания, которые находятся за переднем бампером и отвечают за малую и большую скорость вентилятора, за мою память я их переделал уже наверно раз 30 если не больше. Итак как же нам посмотреть их состоянии при необходимости отремонтировать.
На верхней, передней панели бампера присутствуют клопы которые надо отстегнуть и снять переднюю решетку радиатора, вот она на фото ниже
Справа и слева она тоже пристегнута клопами, их тоже необходимо отстегнуть, так же она закреплена в центре, болтом с торексом на 30.
В общем ее необходимо снять, что бы у нас был доступ к блоку с двумя реле.
Если стоять впереди автомобиля лицом к нему, то по левую руку у нас будет вертикальная коробочка, она левее вентилятора охлаждения радиатора, крышка ее закреплена на 3 клопа которые мы тоже снимаем и открываем ее.
Как мы видим на фото на нижней колодке реле отгнил провод питания, отвечающий за высокую скорость вентилятора, верхнюю колодку и реле необходимо тоже заменить, так как окисление на ней тоже очень большое, она отвечает за малую скорость.
Так же чуть правее на фото виден разъем резистора малой скорости вентилятора, который тоже очень часто выходит из строя. Его тоже необходимо обязательно проверить.
Идем далее, если все проверки не принесли результатов, то переходим к тестированию самого вентилятора на Пежо 206, для этого нам понадобятся:
- Двойной провод
- Аккумулятор
- Снять разъем с вентилятора
Напрямую подключаем вентилятор к питанию 12 вольт (полярность не имеет значения, просто если он рабочий, то он будет крутится в ту или иную сторону)
Так же можно прозвонить тестером разъем, на целостность обмотки моторчика вентилятора.
Если же все проверки не принесли положительных результатов в поиске неисправности, остается последнее, вскрывать проводку и искать перебитый или сгнивший провод, что безусловно сложнее всего.
Признаки выхода из строя вентилятора системы охлаждения:
- На приборной панели стрелка температуры уходит в красную зону.
- Автомобиль хуже отзывается на педаль газа
- Из под капота идет пар
- В салоне появляется запах антифриза
9 Комментарии
Заметил, что мой пыж стал немного перегреваться, думал ушел антифриз, но оказалось, что пропала малая скорость вентилятора охлаждения радиатора, разобрал частично передний бампер и обнаружил под крышкой, где спрятаны релюшки кучу окислившихся, зеленых проводов питания, пришлось их всех менять вместе с реле, походу это частая проблема на Пежо 206
перепутал все провода которые идут к релюшкам. если можно подскажите какие по цвету куда идут
Все водители, хотя бы однажды, задавались вопрос о том, почему неожиданно начинает греться двигатель. В чём причины такого неожиданного поворота событий? Перегрев – серьёзная проблема, из-за которой могут возникнуть другие нежелательные последствия, что сильно ударит по карману. Причин возникновения неисправности может быть много.
В некоторых случаях виной всему качество двигателя. Но этот вопрос не к Пежо 206, у которого с этим все в порядке. Скорее речь может идти о незначительных нюансах, которые приводят к повышению температуры. Первое, что может быть тому виной – не работает вентилятор, охлаждающий жидкость в радиаторе.
