Где находится датчик положения коленвала на Пежо 307

Можно ли завести инжекторный двигатель без датчика положения коленчатого вала

Если двигатель не заводится из-за датчика коленчатого вала, а до СТО далеко, при этом буксировка или эвакуация представляется проблематичной, можно выйти из положения, изготовив конструкцию, которая временно заменит ДПКВ. Поскольку часто причина поломки – сгоревшая обмотка электромагнита, временно восстановить его работу можно при помощи подручных средств.

Сначала нужно найти сам датчик, который находится возле зубчатого колеса. Он удерживается специальным креплением и бывает сильно загрязнен. Чтобы облегчить доступ к детали, лучше предварительно снять защитную крышку, закрывающую ремень или цепь ГРМ.

После демонтажа и тестирования датчика коленвала, чтобы убедиться, что именно он вышел из строя, устройство отключается от контактной колодки, которая выводится в верхнюю часть подкапотного пространства. Для дальнейшей работы понадобится тонкая медная проволока с изолирующим покрытием, которая есть в любом автомобильном реле.

На цилиндрическую часть, закрывающую сердечник, аккуратно наматывается полоска бумаги в несколько слоев. Это нужно, чтобы потом снять намотанный провод. Для его намотки оставляется один свободный конец длиной не менее 80 см, можно немного больше, который будет подключаться в колодку ДПКВ.

Намотка делается из 150 витков, ее ширина не должна превышать 5-6 мм, чтобы ее можно было надеть на корпус датчика. Когда получившаяся катушка имеет нужное количество витков, отмеривается второй конец такой же длины в 80 см, и проволока обкусывается

Важно наматывать провод не слишком плотно, чтобы его можно было снять с корпуса вместе с бумажной гильзой

Снятая с корпуса катушка укрепляется свободными частями провода, продевая их во внутрь и охватывая весь моток получившимся кольцом. В результате получается компактная катушка, воздействующая на сердечник датчика при пропускании через нее тока.

Датчик вставляется на место, и как только он появляется из крепления, катушка надевается поверх его корпуса. Для этого могут понадобиться вспомогательные предметы, например, кусочек проволоки или обычный прутик. Нужно следить, чтобы провода катушки не провисали и не цеплялись за края. После этого окончательно затягивается крепежный болт.

Оставшиеся длинные концы оборачиваются вокруг корпуса. Это нужно, чтобы при работающем двигателе из-за вибрации катушка не соскользнула с корпуса ДПКВ. При этом не нужно бояться замыкания, поскольку в реле провода изолированы слоем специальной эмали.

Оставшиеся части концов провода катушки поднимаются непосредственно к колодке для подключения, их крайние части обжигаются или механически очищаются от изоляции и помещаются в контакты колодки. Чтобы улучшить проводимость, их уплотняют спичками или другим материалом.

По окончании монтажа этой конструкции можно попытаться завести двигатель с неисправным датчиком положения коленчатого вала обычным способом. Опыт показывает, что проблем с этим не возникает, поскольку новая катушка успешно выполняет роль вышедшего из строя электромагнита. Если мотор не запускается, рекомендуют проверить плотность контактов в колодке, не помогает – поменять провода местами. Проявив достаточное упорство, вы все же запустите двигатель.

Признаки неисправности датчика детонации

При полном или частичном выходе ДД из строя проявляется неисправность датчика детонации по одном из симптомов:

  • Тряска двигателя. При исправных датчике и системе управления в двигателе этого явления быть не должно. На слух появление детонации можно косвенно определить по металлическому звуку, исходящему из работающего двигателя (стук пальцев). А излишняя во время работы двигателя тряска и рывки это первое по чем можно определить неисправность датчика детонации.
  • Снижение мощности либо “тупость” двигателя которые проявляются ухудшением разгона либо излишним повышением оборотов на низких скоростях. Такое происходит когда при неверном сигнале ДД осуществляется самопроизвольная корректировка угла зажигания.
  • Затрудненный запуск двигателя, особенно «на холодную», то есть, при низких температурах после длительного простоя (например, утром). Хотя вполне возможно такое поведение машины и при теплой температуре окружающего воздуха.
  • Повышенный расход топлива. Так как угол зажигания нарушен, то и топливно воздушная смесь не отвечает оптимальным параметрам. Соответственно, возникает ситуация, когда двигатель потребляет большее количество бензина, чем ему нужно.
  • Фиксирование ошибок датчика детонации. Обычно причинами их появления является выход сигнала от ДД за границы допустимых пределов, обрыв его проводки или полный выход датчика из строя. О появлении ошибок будет свидетельствовать лампочка Check Engine на приборной панели.

Однако стоит учитывать, что такие симптомы могут указывать и на другие поломки двигателя, в том числе, других датчиков. Рекомендуется дополнительно считать память ЭБУ на наличие ошибок, которые могли возникнуть при некорректной работе отдельных датчиков.

Неисправности цепи датчика детонации

Для того, чтобы выявить неисправности ДД более точно, желательно воспользоваться электронными сканерами ошибок электронного блока управления. Тем более если на приборной панели засветилась контрольная лампа “чека”.

Лучшим устройством для этой задачи будет Scan Tool Pro Black Edition – недорогое устройство корейского производства с большим функционалом работающее с протоколом передачи данных OBD2 и совместимое с большинством современных авто, а также программами для смартфона и компьютера (с модулем Bluetooth или Wi-Fi).

Необходимо считать есть ли одна с 4-х ошибок датчика детонации и ошибки по датчикам ДМРВ, лямбде или температуры ОЖ, а затем просмотреть показатели в реальном времени по углу опережения и составу топливной смеси (ошибка по датчику ДД выскакивает при значительном обеднении).

Сканер Scan Tool Pro, благодаря 32-х разрядному чипу, а не 8-ми, как у аналогов, позволит не просто считать и сбросить ошибки, а смотреть за показателями датчиков и корректировать параметры работы двигателя. Также это устройство пригодится при проверке работы коробки передач, трансмиссии или вспомогательных систем ABS, ESP и т.д. на отечественных, азиатских, европейских и даже американских авто.

Зачастую ошибка р0325 “Обрыв в цепи датчика детонации” указывает на проблемы в проводке. Это может быть обрыв проводов либо, что чаще, окислившиеся контакты. Нужно выполнить профилактику разъемов на датчике. Иногда ошибка p0325 возникает по причине того, что ремень ГРМ проскакивает на 1-2 зуба.

Ошибка P0328 “Высокий уровень сигнала датчика детонации” зачастую свидетельствует о проблеме с высоковольтными проводами. В частности, если на них либо пьезоэлементе пробивает изоляция. Аналогично указанная ошибка может возникнуть и по причине того, что ремень ГРМ перескочил на пару зубьев. Для диагностики нужно проверить метки на нем и состояние шайб.

Ошибки р0327 или р0326, как правило, формируются в памяти ЭБУ по причине низкого сигнала от датчика детонации. Причина может заключаться в плохом контакте от него, либо слабом механическом соприкосновении датчика с блоком цилиндров. Для устранения ошибки можно попробовать обработать средством WD-40 как упомянутые контакты, так и сам датчик

Также важно проверить момент затяжки крепления датчика, поскольку этот параметр критически важен для его работы

В целом, можно отметить, что признаки неисправности датчика детонации очень схожи с симптомами, характерными для позднего зажигания ведь ЭБУ, в целях безопасности для мотора старается автоматически делать максимально поздним, так как это исключает разрушение мотора (если угол слишком ранний, то кроме того что возникает детонация, не только падает мощность, а и появляется риск прогорания клапанов). Так что в целом можно сделать вывод что главные признаки точно такие же как и при неверной установки угла опережения зажигания.

Скорости

Датчик скорости ставится только на автомобили с механическими трансмиссиями. Он применяется для определения скорости движения транспортного средства и передаче соответствующей информации на спидометр. Если устройство выходит из строя, стрелка на спидометре будет либо вовсе лежать, либо показывать неправильную скорость. Располагается контроллер рядом со стартерным устройством.

Как показывает практика, при плохом контакте датчика или первых симптомах его выхода из строя, стрелка на спидометре может подергиваться. Чтобы произвести замену, нужно просто отсоединить от девайса провод и извлечь его. Но учтите, что для замены нужно будет сливать трансмиссионную жидкость из коробки передач.

Устройство

Чтобы рассмотреть устройство датчика, достаточно вскрыть пластмассовый корпус вышедшего из строя прибора. Можно увидеть индукционную катушку — магнитопровод (стальной сердечник) в обмотке, который оканчивается наружной металлической пластинкой. Как правило, в отливах корпуса прибора есть один или два отверстия с бронзовыми кольцами. Через них продевают крепёжные болты, которыми прибор крепится в проёме кожуха коленвала.

Цилиндрическая часть ДПКВ полностью погружена внутрь проёма, а снаружи остаётся выступ с разъёмом. Распиновка прибора представляет собой три провода, один из них подаёт низковольтное питание на катушку, второй — «0». Третья жила является выходом тока с изменёнными характеристиками в ЭБУ.

Особенности для Пежо 307

Где находятся эти датчики на двигателях Пежо 307, разберёмся вместе.

Где искать датчик положения коленвала

С 1996 года на двигатели, которые сейчас устанавливаются на 307-ю модель и ряда других моделей Пежо и Ситроен устанавливали два датчика коленвала:

  1. Датчик REF установлен в переднем торце блока цилиндров на отливе поддона картера и предназначен для определения количества пазов ротора шкива коленвала. Это нужно для синхронизации работы систем двигателя, определяющим моментом считается положение верхней мёртвой точки в каждом из цилиндров.

Датчик REF, вид со снятой крышкой ГРМ.

Датчик положения коленчатого вала POS, вид сверху.

Как проверить датчик детонации ВАЗ 2114—2115 в домашних условиях?

Начну сегодняшнюю статью с рассказа о том, что такое датчик детонации (ДД) и для чего он нужен двигателю автомобиля. Этот датчик необходим, как это уже понятно из названия, для того чтобы следить за детонацией в двигателе, а также стуках, которые свидетельствуют о неисправностях.

Каждый стук заставляет датчик производить импульс с определенного напряжения. После этого импульс идет на контроллер, который производит последующую обработку. Контроллер регулирует угол опережения зажигания зависимо от величины полученного импульса, весь процесс занимает считанные доли секунд, поэтому чаще всего мы просто не можем ничего ощутить.

ДД относится к той категории автомобильных датчиков, которые выходят из строя очень редко, за что ему и его создателям — ОГРОМНОЕ водительское СПАСИБО! ?

Где находится датчик детонации?

Датчик детонации ВАЗ 2114—2115 расположен между вторым и третьим цилиндром на блоке двигателя, он может быть одно- или двухконтактным.

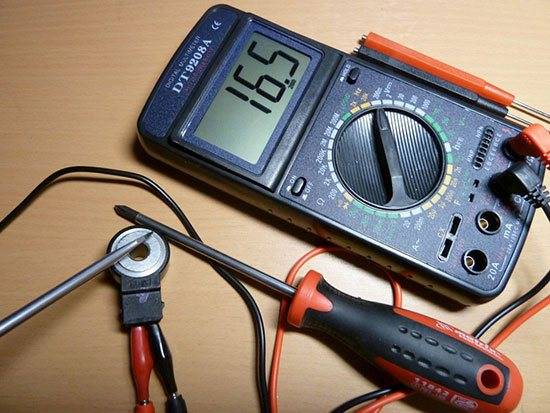

Способы проверки датчика

Мы расскажем о 4 способах проверки индуктивного датчика, так как он является наиболее распространенным. Снятие сопровождается обязательным визуальным осмотром!

Перед снятием датчика, обязательно нанесите метки его первоначального положения!

Проверка диагностическим сканером OBD-2

Общее техническое состоянием (в том числе и датчика коленвала) автомобиля можно проверить с помощью диагностического сканера. Из представленных на рынке можем порекомендовать Scan Tool Pro Black Edition.

Данное устройство совместимо с большинством старых и новых автомобилей начиная с 1993 года выпуска, при наличии ODB2 разъёма. К преимуществам данной модели можно отнести диагностику не только двигателя, а так же сопутствующих систем автомобиля. Подключение происходит с помощью bluetooth (для андройд) и wi-fi (для IOS). Вся информация об общем состоянии автомобиля и описание имеющихся проблем выводится на экран телефона/планшета на русском языке.

Проверка осциллографом

осциллограф

Данный метод является наиболее точным, однако далеко не у каждого автовладельца имеется опыт работы с осциллографом и сам прибор имеется под рукой далеко не у каждого. Если в вашем распоряжении нет опыта и самого прибора, можете сразу перейти к следующей инструкции.

В чем преимущество использования осциллографа? Он позволяет увидеть и зафиксировать сам процесс формирования сигналов и увидеть процесс их формирования!

Алгоритм проверки:

  • 1. контактные щупы необходимо подсоединить к контактам датчика, сама полярность значения не имеет;
  • 2. запустить программу для диагностики;
  • 3. используя любой металлический предмет, необходимо пару раз провести им в непосредственной близости от датчика;
  • 4. если ваш датчик ДПКВ исправен, то каждое движение предмета будет фиксироваться на осциллограмме, если неисправен, то осциллограмма останется без изменений.

Формирование сигналов может быть разным! С 100% уверенностью о исправности датчика может сказать только опытный мастер.

Проверка значения индуктивности

мультиметр цифровой

Для теста индуктивности катушки ДПКВ потребуется следующее оборудование:

  • 1. мультиметр имеющий функцию измерения индуктивности;
  • 2. если ваш мультимет не поддерживает эту функцию, то понадобится измеритель индуктивности;
  • 3. мегаомметр;
  • 4. сетевой трансформатор.

Для получения максимально корректных данных, проверку следует выполнять в помещении имеющем температуру воздуха 21-23 градуса цельсия!

Шаг №1

Вам следует ориентироваться на результаты индуктивности в пределах 200 — 400 мГн.

Мультииметр поддерживает функцию, нужно соединить 2 щупа мультиметра с 2 выводами катушки, полярность не имеет значения.

Мультииметр не поддерживает необходимую функцию, для проверки используем измеритель индуктивности.

Шаг №2

Потребуется мегаомметр установленный на выдаваемое напряжение 500 В. Проверяем сопротивление изоляции между проводами катушки минимум 2 раза! Значение сопротивления изоляции не должно быть ниже 0,5 МОм.

Шаг №3

На шаге №2 может проявится намагничивание катушки «межвитковое короткое замыкание», в следствии чего данные будут некорректны. Необходимо воспользоваться сетевым трансформатором, после повторить шаг №2.

Проверка омметром

омметр

Данный метод является наиболее распространенным, из всех перечисленных. Несмотря на простоту, у него есть один существенный недостаток, он имеет серьезные погрешности и не способен дать 100% гарантий выявления неисправности.

Метод подразумевает измерение сопротивления катушки индуктивности, для это вам понадобится обычный мультиметр, имеющий функцию измерения сопротивления «оммометр». Необходимо соединить 2 щупа мультиметра с выводами катушки, полярность не имеет значения.

Исправный датчик должен иметь сопротивление в пределах 530 — 730 Ом. В самом начале необходимо заглянуть в документацию вашего датчика или поискать в интернете, какое сопротивление считается нормальным.

Как самостоятельно заменить датчики температуры на автомобиле

В автомобилях Peugeot 308 иногда появляется сигнал перегрева двигателя. Причиной этого могла быть поломка ДТОЖ. В этом случае нужно менять устройство. Это вполне выполнимо своими руками без посторонней помощи.

Существуют модели термостатов, в которых датчик температуры охлаждающей жидкости может располагаться как снаружи, так и внутри. Чтобы заменить внешний контроллер, просто подойдите к нему и вытащите из розетки, предварительно отключив аккумулятор. Работа выполняется в следующем порядке:

  • Поднимите пластиковую нить и отложите ее в сторону.
  • Снимите скобу.
  • Электрические кабели отсоединены.
  • Старое устройство удалено.
  • Замените уплотнительное кольцо новым.
  • Установите датчик и подключите провода.

Рассмотрим теперь вариант, когда датчик установлен внутри термостата. Казалось бы, чтобы добраться до устройства и разобрать его, необходимо разобрать конструкцию самого терморегулятора. Однако французские гении придумали другой метод удаления и максимально упростили его. Разработан вставной датчик, который просто необходимо вкрутить в воздуховыпускное отверстие системы охлаждения.

Открутив резонатор и воздухозаборный канал, вы обнаружите интересующую трубку.

Чтобы не обжечься сильно нагретым антифризом, желательно снизить скопившееся в системе давление, открыв пробку расширительного бачка.

Подождав, пока система остынет, можно приступать к замене датчика ввода.

Конечно, вполне можно поменять прибор и попроще, например, заменить весь термостат. Это будет быстрее, но в то же время и дороже. Это зависит от самого владельца автомобиля.

Устали платить штрафы? Выход есть!

  • Полностью легальный (статья 12.2);
  • Скрывается от фото и видео записи;
  • Подходит для всех транспортных средств;
  • Работает через гнездо прикуривателя;
  • Не создает помех радио и сотовым телефонам.

Давления масла

Любой современный автомобиль, в том числе Пежо 307, оборудуется датчиком давления масла. Его предназначение заключается в информировании водителя автомобиля о слишком низком давлении моторной жидкости в силовом агрегате. Таким образом, регулятор используется для предотвращения серьезных неисправностей в работе мотора. Чтобы водитель был предупрежден, на приборной панели располагается красный диодный индикатор, выполненный в виде масленки. Если он появляется во время движения авто, необходимо остановить автомобиль и в первую очередь проверить уровень моторной жидкости (автор видео — Андрей Кротов).

Разумеется, если он недостаточный, его следует как можно быстрее добавить. Если же уровень масла в норме, то необходимо произвести диагностику работоспособности устройства. Как показывает практика, девайс в таких случаях может выйти из строя, мог произойти обрыв в проводке, либо контакт устройства с бортовой сетью слишком слабый. Сам контроллер располагается в корпусе масляного фильтра, чуть ниже вставки.

Чтобы произвести диагностику давления моторной жидкости в двигателе, необходимо открутить регулятор и установить манометр. Но обычно причина плохой работы регулятора обусловлена именно плохим контактом с бортовой сетью.

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом – мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом – мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Датчик расположения распредвала Пежо 308

Полезный совет. Запуск двигателя c неисправным ДПКВ, датчиком положения коленчатого вала.

Датчик положения распредвала – замена

Датчики положения распредвала, коленвала

Датчик положения коленчатого вала ДПКВ

Датчик положения коленвала. Проверка

https://youtube.com/watch?v=3TCcw73LZis

Авторазборка Peugeot 308 Пежо 1.6 EP6 АКПП

96289

11. Мотортестер DIAMAG2 ДПКВ ДПРВ и шесть каналов

АВТОСЕРВИС WWW.PEUGEOT-MOSCOW.COM , КУНСТКАМЕРА

Замена датчика положения коленвала

https://youtube.com/watch?v=liG04meuV-Y

Также смотрите:

  • Опель астра универсал 2004 технические характеристики
  • Замена маслосъемных колпачков BMW n62b48
  • Как собирают Шкода Фабия видео
  • Новая Ниссан Теана цвета кузова
  • Парктроник для Вольво S60 2008
  • Киа соренто акпп сальник привода
  • Почему гудит гидроусилитель руля на Мерседес
  • Лампочки для птф Шкода Октавия
  • Размер поршневых колец Мазда демио
  • Что лучше volvo xc90 или Lexus rx330
  • Фольксваген туарег 2005 года отзывы владельцев
  • Lexus rx300 1997 2003 г в руки
  • Honda capa ремонт и эксплуатация
  • Не включается вентилятор охлаждения Пежо 605
  • Шкода Октавия тур 2009 регламентные работы

Где находится датчик коленвала Peugeot 308

Peugeot 308. Неисправности датчика распределительного вала

Признаки неисправности датчика распредвала

В головке блока цилиндров мотора автомобиля находится один либо два распределительных вала, которые обустроены особыми лепестками, которые созданы для работы впускных и выпускных клапанов. Коленчатый вал находится в самом блоке цилиндров, который, при получении вращающего момента от движения поршней в блоке передает его (вращающий момент) при помощи шестерней, цепи ГРМ (либо ремня ГРМ) на распределительный вал. Для того чтобы определить, какой цилиндр двигателя находится в такте, компьютер вашего автомобиля контролирует положение поворота распределительного вала относительно положения коленчатого вала с помощью датчика распредвала (СМР). Получаемая информация с датчика СМР необходима для настройки синхронизации подачи искры в камеру сгорания и для работы топливных форсунок. Таким образом, датчик распредвала напрямую влияет на расход топлива машины и на количество выбросов в выхлопе.

Магнитный тип датчика распредвала производит собственный переменный ток (синусоидальная волна). Обычно этот датчик имеет два провода. Датчик основанный на эффекте Холла использует внешний источник питания для получения цифрового сигнала и как правило, имеет три провода. В зависимости от марки и типа вашего автомобиля двигатель может иметь один или несколько датчиков распределительного вала. Также в вашей машине могут использоваться два вида датчиков CMP.

Как и любая деталь машины, этот датчик может перестать работать по причине изношенности. Это обязательно произойдет, как только истечет срок его службы. Наиболее распространенной причиной служит изношенность внутренней обмотки проволоки либо составных частей, находящихся с ней в непосредственной связи.

Скорее всего, в такой ситуации работа двигателя будет осуществляться с перебоями, а указывать на наличие неполадок могут различные признаки, которые зависят от вида износа датчика. К примеру, в нем может быть изношен тот же разъем, внутренняя цепь датчика или связанный с ним конструкционный элемент.

На некоторых моделях в этом случае может быть заблокирована на одной скорости коробка переключения передач. Чтобы избавиться от этой проблемы, необходимо выключить двигатель и снова его завести. Это может повториться спустя определенный период времени.

Еще одним признаком подобной неисправности может быть движение автомобиля рывками и потеря скорости. Другим вариантом может быть потеря мощности, в результате чего набрать скорость выше 60 км/ч просто не выйдет.

Симптомы неисправности датчика распредвала

Двигатель начинает работать с перебоями, а признаки неисправности могут варьироваться в зависимости от типа износа датчика

После того, как компьютер вашего автомобиля обнаружит неисправность датчика положения распределительного вала, что приведет (как правило) к появлению (загоранию) на приборной панели индикатора- «Чек двигателя» (Check Engine). После обнаружения такой плохой работы датчика СМР компьютер автоматически запишет в свою память «код ошибки» датчика. Для того чтобы точно определить причину неисправности данного датчика распредвала, необходимо провести компьютерную диагностику автомобиля, т.е. подключив специальное оборудование к диагностическому разъему машины. Далее при помощи специальной компьютерной программы можно будет прочитать «код ошибки». Ниже представляем вам уважаемые автомобилисты таблицу диагностических «кодов ошибок«, которые непосредственно связаны с износом датчика распредвала.
