Почему не работает вентилятор печки на Нива Шевроле: причины и ремонт

Как работает вентилятор печки Нива Шевроле

Как и любой автомобильный электродвигатель, вентилятор печки на Ниве Шевроле представляет собой коллекторный мотор постоянного тока с возможностью ступенчатой регулировки частоты оборотов. На конвейере устанавливают двигатель с каталожным номером 2123-8118020 со съёмной крыльчаткой на втулках, тем не менее ему есть альтернатива на плавающих подшипниках от компании Лузар с каталожным номером lFh-01211, есть похожий подшипниковый двигатель от компании Баутлер.

Вентилятор печки.

Стоковый двигатель может развивать пиковые 3000 об/мин, в то время как аналоги крутятся максимум до 2750 об/мин. Максимальный потребляемый ток у лузаровского мотора 25 А, у родного — около 18 А.

Мотор отопителя luzar lfh-01211 12V/14A.

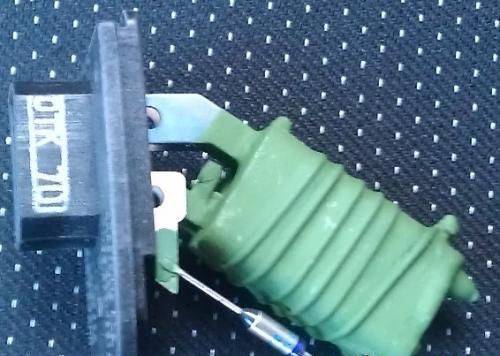

Добавочный резистор

Работу электродвигателя в четырёх режимах обеспечивает добавочный резистор, который часто становится причиной разных неисправностей. Его каталожный номер 2111.8101012 или 2123-8118022-01.

Добавочный резистор 2123-8118022-01.

На первой скорости двигатель должен потреблять не более 5,1А, на второй и на третьей 9 и 14 А соответственно. На максимальной, четвёртой скорости вращения, напряжение подаётся в обход резистора. Собственно, все возможные виновники неисправности подачи воздуха в салон указаны, пора называть симптомы неисправности.

Нива шевроле не дует горячий воздух

Сломался отопитель на Шевроле Ниве. Что делать?

  • Почему печка дует, или в ноги, или в стекло, Нива Шевроле? – 2 ответа
  • Глохнет при включении печки – 2 ответа
  • Как подключены патрубки радиатора печки в Нива Шевроле? – 1 ответ
  • Печка дует то теплый, то холодный, Шевроле Нива – 1 ответ

Совсем не работает или как? Если все же работает, но дует холодным воздухом, возможно, в негодность пришла заслонка отопителя, отвечающая за горячий воздух. Она могла перестать переводится в разные положения.

Тогда возле педали газа сними облицовку печки и рукой помоги заслонке сменить положение. Ну и на месте посмотреть, почему она больше не функционирует должным образом.

Если же печка не работает на первых трех скоростях, а на кануне было слышно запах паленой проводки — скорей всего (что часто случается на ШНивах) виноват резистор.

Зачастую сгорает лишь предохранитель, т.е. можно поменять только его. Но если неохота заморачиваться (прозванивать, искать новый предохранитель, паять) можно заменить резистор.

Но и с этим придется повозиться — нужно снимать бардачок (можно не полностью), отключить разъем и сменить резистор.

Шевроле Нива – это эффектный, мощный внедорожник с хорошей задней подвеской. Очень хорошо подходит для наших вечно ремонтируемых дорог, поездок на дачу, на море и просто для путешествий. Машина достаточно проста в использовании, отремонтировать ее недорого. Она незаменима, если вы живете за городом, оправдывает себя как машина для всей семьи и очень устойчива. С приходом осенне-зимнего периода актуальной будет хорошая и качественная работа отопителя. Если плохо греет печка, Шевроле Нива станет очень некомфортным автомобилем, и придется забыть о его преимуществах. Тем более если машина ночь стояла в гараже, находиться в ней и ощущать холод, сопоставимый с подвальным, проблематично.

Рассмотрим основные составляющие этого технологического узла автомобиля:

  • радиатор;
  • вентилятор;
  • заслонки;
  • патрубки;
  • воздуховод;
  • узел для регулировки движения жидкости.

Печка будет работать исправно при полноценной и слаженной работе каждой ее детали.

Основные неисправности и способы их устранения в печке автомобиля Шевроле Нива:

сгорели вентилирующие элементы отопителя. Это сразу будет видно зимой по образованию характерного конденсата на окнах. Их просто необходимо заменить на новые;
рвется узел, регулирующий температуру, так как он может быть сделан из пластика, а не из каучука или резины, обладающих большей износостойкостью. Естественно, следует рассматривать и возможность слета тросика. В зависимости от ситуации, или аккуратно возвращаете деталь на место, и она продолжает выполнять свою функцию тяги, либо нужно приобрести новую и заменить;
плохая работа фильтров из-за засорения. Соответственно, их необходимо прочистить или продуть, иначе в печке будут образовываться воздушные пробки, нарушающие ее продуктивную работу;
проблемы с системой охлаждения – следует промыть и залить новую охлаждающую жидкость – антифриз или тосол, которые для профилактики меняют ежегодно;
сломалась заслонка, регулирующая подачу холодного и горячего воздуха. Ее придется заменить;
плохо работает термостат. Его может попросту заклинить

Обратите внимание, что сбои в работе печки будут именно при быстрой езде. Его необходимо сразу заменить, потому что некачественная работа приведет к повышению температуры во всем Шевроле Нива;
сгорел резистор на радиаторе или же радиатор засорен

Причин может быть много: тосол, насекомые, листья и другой мусор. Также нельзя допускать попадания воды в эту деталь печки. Радиатор нужно периодически чистить, а резистор в случае неисправности приобрести новый и установить. Чистку проводят сжатым воздухом или пылесосом, промышленным феном;
может выйти из строя блок управления печкой, так называемый контроллер, отвечающий за регулировку температуры салона. Это уже проблема с электроникой, для ее устранения нужны услуги специалиста.

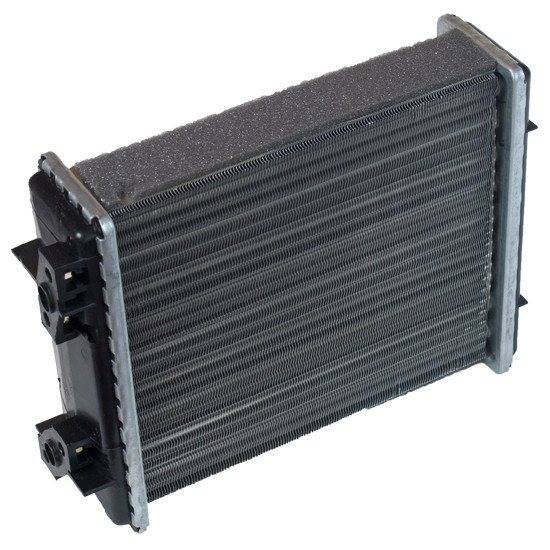

Радиатор печки «Нивы»

Радиатор отопителя ВАЗ 2121, 2131 не относится к критически важным узлам автомобиля. Но в холодную погоду управление машиной с неисправной печкой вряд ли доставит удовольствие. Помимо откровенного холода в салоне, может возникнуть запотевание стёкол, что приводит к ухудшению обзора, а это уже вопрос безопасности водителя, пассажиров и других участников дорожного движения.

Конструктивно радиатор представляет собой теплообменник или проще говоря батарею, задачей которого является нагрев проходящего через его решётку воздуха. Внешне он выглядит также, как аналогичный узел на других автомобилях.

Для «Нивы» и «классики» ВАЗов используется один и тот же тип радиатора отопителя

Местоположение радиатора

Радиатор отопителя на «Ниве» расположен под приборной панелью за центральной консолью между сиденьем водителя и правого пассажира. Это стандартное место для печки в большинстве автомобилей. По сравнению со многими другими моделями машин доступ к радиатору в «Ниве» довольно прост. Специалисту средней квалификации на это потребуется около 10–15 минут.

Радиатор печки «Нивы» находится в пластмассовом кожухе под центральной консолью

Устройство и функции радиатора

Радиатор печки представляет собой узел, в котором происходит передача тепла от нагретой жидкости окружающему воздуху. Он состоит из двух горизонтальных рядов трубок, пересекающихся вертикальными металлическими пластинами (рёбрами). С боков конструкция ограничена панелями, которые обеспечивают функции бачков. К одному из бачков пристыкованы входящий и исходящий патрубки охладительного контура.

Внутри бачка есть две несвязанные полости. Антифриз поступает через входящий патрубок в полость, связанную с верхним рядом трубок. С другой стороны радиатора размещён возвратный бачок, через который антифриз перетекает во второй ряд трубок и движется в обратную сторону ко второй полости бачка и исходящему патрубку. После выхода из радиатора антифриз попадает в основную охладительную систему автомобиля. Антифриз, циркулирующий в трубках, обеспечиваете нагрев всей решётки, благодаря этому теплоотдача от радиатора достигает максимального эффекта.

Установлен радиатор в консоли панели приборов в пластмассовом кожухе и уплотнён по периметру поролоновой лентой. Нагрев воздуха зависит от степени открытия крана, регулирующего поток жидкости через радиатор. Кран установлен на входе в радиатор и управляется верхним рычагом на центральной консоли.

Холодный воздух поступает из внешней среды, проходя через горячий радиатор, нагревается и поступает в салон автомобиля

Главная и единственная функция радиатора отопителя — нагрев воздушного потока, поступающего в салон через воздуховоды.

Изготавливаются радиаторы из алюминия или меди. Алюминиевое изделие держит температурный режим слабо. Медный радиатор работает эффективнее, но стоит дороже. К преимуществам медного радиатора следует отнести и его ремонтопригодность: возможность запаивания трещин на трубках.

Как снять вентилятор отопителя салона Ваз 2121 Нива 2131

Снятие вентилятора отопителя салона на автомобиле Ваз 2121 и Нива 2131 производят для его замены в случае выхода из строя или для ремонта. Подготовьте стандартный набор инструментов и проделайте следующую последовательность действий:

В первую очередь необходимо обесточить автомобиль, для этого отсоедините клемму минус от аккумуляторной батареи.
Теперь снимите панель крепления радиоприемника.

Торцовой головкой на десять выкручиваем гайку крепления реле прерывателей поворотов и аварийной сигнализации, после чего снимаем его (не отсоединяя от реле проводов) и снимаем со шпильки наконечник провода «минус» электродвигателя вентилятора. Кроме этого, на шпильке останутся еще два массовых провода.

  • С правой стороны кожуха вентилятора высвобождаем тягу из ее хомута.
  • Теперь плоской отверткой отжимаем по два (с каждой стороны) пружинных фиксатора кожуха вентилятора.

Снимаем основной кожух с вентилятором, после чего вынимаем из него направляющий.

Вынимаем вентилятор из кожуха. Далее снимаем с электродвигателя резиновые подушки.

  • Поддев отверткой, снимаем стопорное кольцо и крыльчатку с вала двигателя.
  • Выполните необходимый ремонт, после чего сборку и установку проведите в обратной последовательности.

На этом ремонтные работы по снятию вентилятора отопителя салона на автомобиле Ваз 2121 и Нива 2131 завершены.

Работа печки на классической «Ниве» традиционно вызывает нарекания у большинства владельцев этого автомобиля. Откровенно слабый, но шумный вентилятор и неудачная конструкция воздуховодов не прогревают салон должным образом. К тому же на работу отопителя влияет эксплуатация ВАЗ 2121, 2131 в сложных дорожных условиях. Происходит засорение радиатора печки, воздуховодов, разрушение патрубков

Поэтому понимание принципов работы отопителя и умение его ремонтировать своими руками становятся важной задачей для водителя «Нивы»

Главные причины, почему не работает печка Chevrolet Niva, и способы их устранения

Нива шевроле печка дует холодным воздухом

Случается так, что вентилятор салонной печки не работает при включении на любой скоростной режим. Вы тут: Главная > ВАЗ > Chevrolet Niva > Не работает печка на Ниве Шевроле. …

Также из строя по причине механического повреждения мог выйти привод заслонок, управляющих воздушным потоком.

Если нет возможности его купить, можно попытаться реставрировать своими руками. Лечится это либо заменой мотора, либо смазкой или заменой втулок или подшипников.

Крепление из стального тросика на рычаге привода ослабляется, а привод не может повернуть заслонку в нужное положение.

Устраняется эта поломка путём натягивания тросика или его полной замены на новый. Салонный фильтр Во время эксплуатации рекомендуется следить за чистотой салонного фильтра, так как загрязняясь он не может пропускать через себя необходимое количество воздуха.

Зачастую по этой простой причине и не работает печка Нива Шевроле. Из-за недостатка воздушных масс в электрической цепи от сильного нагрева отпаиваются и размыкаются контакты. После установки проверяем на работоспособность. Если имеются следы ОЖ или запах, требуется замена изделий.

Также нужно обратить внимание на состояние хомутов, фиксирующих патрубки, возможно один из них не затянут, или получил повреждение, и из-за этого образовалась течь в салон. Если осуществляется замена такого изделия, как радиатор, то совместно рекомендуется установить новые патрубки

Не работает «печка».Ищем и находим неисправность.

В процессе эксплуатации они теряют свою эластичность, и может наблюдаться течь жидкости. Блок управления Если выходит из строя блок управления печки, тогда потребуется его замена.

Блок управления печкой представляет собой переднюю панель, на которой расположены переключатели режимов работы печки. В случае неисправности потребуется ремонт этого изделия, который представляет собой снятие блока и дальнейшую замену. Замена резистора Убедившись, что предохранитель исправен, предпринимаем действия по устранению неполадки: Его замена на новый не так уж сложна, просто расположение данной детали создает некоторые трудности — добраться до него довольно проблематично.

Последние сообщения

Чтобы решить проблему, достаточно ослабить крепление бардачка и немного выдвинуть его полностью снимать не нужно. Добравшись до резистора, отключаем его выдергиваем клемму , после чего откручиваем крепежный саморез. Для этого понадобится специальный припой, устойчивый к воздействию высоких температур.

Если неправильно выполнить пайку, может произойти перегрев проводов и оплавление изоляционного материала, что нередко приводит к пожару. Случается так, что вентилятор салонной печки не работает при включении на любой скоростной режим. При этом понадобится произвести проверку целостность предохранителей, которые идут под индексом F18 и имеют сопротивление в 25A. Если работает только четвёртая скорость В случаях, когда моторчик отказывается работать на первой, второй и третьей скоростях, но на четвёртой крутит отлично, виноват тот самый резистор с тремя изолированными обмотками.

Участники онлайн

Если нет возможности его купить, можно попытаться реставрировать своими руками. Правда, только в том случае, когда перегорел термопредохранитель, естественно, перематывать обмотки никто не станет, игра не стоит свеч. Резистор вентилятора Снять и проверить резистор можно без демонтажа двигателя.

Крестовой отвёрткой с коротким жалом откручиваются крайние правые винты крепления бардачка. Откручиваем крайние правые винты крепления бардачка.

Технические тонкости процедуры

Эффективность работы новой отопительной системы на Ниве определит не стоимость купленных деталей, а их качество. Для работы понадобятся следующие элементы: автомобильный резистор, отопитель восьмерки и «улитка». Ошибочно полагать, что подойдут только «родные» запчасти для ремонта отопительного устройства. Главное требование — техническая совместимость.

Если возникают сомнения, ясность внесет чертеж системы отопления. Дальнейший порядок действий выглядит следующим образом:

  1. Вырезать новое посадочное отверстие. Делается это аккуратно, ведь от качества подготовительного процесса зависит надежность эксплуатации системы обогрева. Рекомендуется поместить двигатель в воздуховод как можно ниже, иначе устройство будет упираться в капот. Допускать подобного не стоит, иначе вентилятор печки долго не продержится.

Проверяется отопительная система нового образца пробным включением. Рекомендуется плавно переключать режимы. На каждом из них устройство должно находится не менее 5-7 минут. Задача водителя — убедиться в том, что работа системы не сопровождается посторонними шумами и вибрацией.

Устранение неисправностей своими руками

Если не включается вентилятор охлаждения Шеви Нива, то при наличии хотя бы небольшого опыта можно попытаться самостоятельно устранить неисправность. Основное преимущество ремонта без привлечения сторонних специалистов — экономия денег и времени. Также во время выполнения работ могут быть проверены другие элементы и устройства, которые находятся в месте расположения печки.

Недостатки самостоятельного ремонта могут заключаться в допущении серьезных ошибок, которые повлекут за собой выход из строя не только ремонтируемых изделий, но и сопутствующих деталей. В некоторых случаях замена деталей может закончиться коротким замыканием и возгоранием автомобиля.

Признаки неисправности

Самая простая ситуация, когда электродвигатель не крутится вообще. В этом случае причин может быть несколько:

  1. Выход из строя плавкого предохранителя №18 номиналом 25 А. Он защищает только цепь электродвигателя отопителя.

    Проверяем плавкий предохранитель F18.

  2. Обрыв, замыкание, повреждение обмотки электродвигателя.
  3. Отсутствие контактов на колодке питания электродвигателя, повреждение проводки.
  4. Повреждение, зависание или износ щёток электромотора.
  5. Нет напряжения на выходных контактах переключателя частоты оборотов, поломка переключателя.

Схема включения электродвигателя вентилятора отопителя и элемента обогрева заднего стекла: 1 – выключатель зажигания; 2 – монтажный блок; 3 – переключатель электродвигателя отопителя; 4 – дополнительный резистор; 5 – электродвигатель отопителя; 6 – элемент обогрева заднего стекла; 7 – выключатель обогрева заднего стекла с контрольной лампой включения; А – к источникам питания; К6 – дополнительное реле; К7 – реле включения обогрева заднего стекла.

Ремонт вентилятора печки

Сложнее, когда двигатель крутится, но не развивает достаточные обороты. Это опасно тем, что при затруднённом вращении вала электродвигателя, он потребляет гораздо больший ток, поэтому может сгореть предохранитель, может выйти из строя обмотка. Диагностика неисправности в этом случае требует определённого опыта и поломка не сразу может быть выявлена, но сгоревший предохранитель ясно даст понять, что с мотором есть проблемы.

Кроме этого, недостаточные обороты мотора могут быть вызваны межвитковым замыканием в обмотке якоря или же износом или засорением втулок или подшипников. Также возможно, что салонный фильтр забит. В случае с подшипниками или втулками, двигатель при работе будет шуметь, со временем шум будет нарастать. Лечится это либо заменой мотора, либо смазкой или заменой втулок или подшипников.

Причиной повышенного шума работы печки могут стать засоренные подшипники и втулки, которые необходимо смазать.

Смазываются втулки или подшипники только обычной веретенкой, машинным маслом. Моторное масло или консистентная смазка в этом случае не применяются. Новый двигатель стоит порядка 600 рублей в зависимости от производителя.

Автозапчасти для иномарок, ремонт авто

Вперёд всего при затягивании патрубка на фланец резьба на них провернётся что повлечёт за собой разгерметизацию системы и последующее подтекание антифриза. Двигатель вентилятора Расположен под приборной панелью со стороны пассажира, под перчаточным ящиком слева. Работает в четырёхскоростном последовательном режиме.

Регулировка осуществляется путём переключения режима регулятором, расположенным на приборной в ниве шевроле не работает печка. Кроме этого нужно проверить целостность предохранителя, в случае обрыва нити — заменить. В случае неисправности двигателя электровентилятора салона снять его можно путём выполнения следующих действий: Блок управления На управляющем блоке находятся переключатели режимов системы отопления. Если он не работает, его необходимо заменить.

Можно выполнить ремонт, но в этом случае нужно разбираться в электрике либо доверить ремонт профессионалу.

Почему не работает печка на Ниве Шевроле? Почини сам

Вентилятор При неработающем вентиляторе следует проверить работоспособность электродвигателя. Чтобы выполнить ремонт вентилятора, его необходимо снять. Снятое устройство проверяется с помощью аккумулятора. При неработоспособности мотора, его нужно заменить.

Если нет возможности его купить, можно попытаться реставрировать своими руками. Правда, только в том случае, когда перегорел термопредохранитель, естественно, перематывать обмотки никто не станет, игра не стоит свеч.

Резистор вентилятора Снять и проверить резистор можно без демонтажа двигателя.

Делается это так: Крестовой отвёрткой с коротким жалом откручиваются крайние правые винты крепления бардачка. Откручиваем крайние правые винты крепления бардачка. Получаем частичный доступ к двигателю, но этого достаточно, чтобы добраться до резистора.

Расположение вентилятора печки на «Шевроле Ниве»

Вентилятор отопителя находится в специальной нише под салонным фильтром, чуть ниже лобового стекла машины. Под его крыльчаткой располагается электромотор отопителя, подключённый к бортовой электросети и к предохранительному блоку автомобиля.

Крыльчатка вентилятора оотопителя «Шевроле Нивы» находится под салонным фильтром и обозначена цифрой 15

Если владелец «Шевроле Нивы» решил заменить вентилятор печки, то снять его можно двумя способами: через салон автомобиля, частично разобрав торпедо, или через отверстие салонного фильтра (но перед этим придётся снять сам фильтр, разумеется). Ниже будет рассмотрен второй способ, поскольку он считается наименее трудоёмким и воспользоваться им сможет даже водитель-новичок.

Алгоритм замены

Теперь, когда вы уже подготовились к проведению непосредственной замены, рекомендуем вам ознакомиться с алгоритмом действий. Кстати, на некоторых форумах вы можете обнаружить советы автовладельцев, в которых указывается на необходимость снятия полностью всей панели. На других же форумах вы легко обнаружите альтернативное мнение, которого придерживаемся и мы. Можно демонтировать старый вентилятор печки на Ниве, а затем точно так же успешно установить новый моторчик, не прибегая к полному демонтажу панели. Вполне можно обойтись снятием бардачка и воздуховода. Не пренебрегите ещё одним нашим советом. Приобретите заранее новый салонный фильтр. Вы не понесёте серьёзных финансовых расходов, но при этом облегчите работу отопителя, а также исключите в ближайшем будущем возникновение острой необходимости замены загрязнённого фильтра.

Процесс разборки бардачка с демонтажем вентилятора отопителя

Открутите все болты, удерживающие бардачок, снимите его, далее извлеките салонный фильтр. После этого вы обнаружите уже вентилятор, который вам нужно демонтировать, а затем поменять. На крыльчатке вы обнаружите фиксатор, советуем вам на него нажать, а затем открутить три винта, фиксирующие непосредственно электродвигатель. Рекомендуем вам запастись терпением и выдержкой, поскольку эти действия вам дадутся нелегко. Очень неудобно добираться до мест, где располагаются эти винты. Если у вас найдутся отвёртки с маленькой ручкой, то вам выгоднее будет воспользоваться непосредственно ими.

Как только вам удастся открутить винты, вентилятор сразу же начнёт сползать. Вам нужно удерживать его, но при этом расшатывать слегка в разные стороны, что позволит стянуть его с вала. Как только он окажется в ваших руках, считайте, что половину дел вы уже сделали.

Неисправный моторчик вентилятора отопителя

Теперь мы настраиваем вас на проведение подготовительной работы, предшествующей установке нового вентилятора. Рассмотрите моторчик внимательно. Во время такого визуального осмотра вы легко обнаружите на поверхности крыльчатки отверстия. Через них протяните проволоку с тонким сечением, затем закрепите её в шахте, где должен быть размещён моторчик. Следите за тем, чтобы крыльчатка «стала» правильно. В частности, паз, расположенный на её поверхности, должен войти в штифт на валу электродвигателя. Помимо этого, крыльчатка должна быть расположена перпендикулярно оси вашего автомобиля.

Пришла очередь устанавливать новый вентилятор. Рекомендуем смазать его, а только потом подвергнуть установке. Кстати, и эта процедура довольно сложная по причине того, что хоть все действия и понятны, но выполнять их неудобно. Крутите, вертите свой новый вентилятор, делайте, что хотите, как вам удобно, только электродвигатель должен стать в нужное место. Убедившись, что вы действительно правильно расположили вентилятор, можете приступить к его закреплению, надёжно прикрутите несколько винтов. Теперь не забудьте, что у вас подсоединена проволока. Безусловно, уже наступил тот момент, когда она уже вам не нужна. Через моторный отсек доберитесь до неё, откусите и извлеките её. Последним завершающим действием является подсоединение патрубков. Теперь, когда вы так старательно выполнили всё то, что мы вам рекомендовали, можете проверить результат своей работы. Запустите двигатель, прогрейте его, а затем пронаблюдайте, насколько качественно стала работать ваша печка, а также вентилятор.

Итак, работы, связанные с заменой вентилятора, не столько сложны, сколько крайне неудобны. Однако если вы любите свой автомобиль, настроены всё делать лично своими руками, тогда у вас замена будет проведена максимально успешно. Обязательно только чётко следуйте предложенному нами алгоритму.

Это интересно: Замена ремня ГРМ на ВАЗ-2112 16 клапанов — фото, видео

Мой аккаунт

После снятия бардачка открывается доступ к крану отопителя. К рычагу крана с помощью прижимной скобы крепится тяга. Рожковым ключом на 7 ослабляется гайка, расположенная на скобе.

Тросик тяги снимается с рычага крана. С помощью рожкового ключа ослабляется крепление тяги Торцевой головкой на 10 откручиваются два болта крепления крана к стенке моторного отсека. Крепёжные болты отопительного крана откручиваются торцевым ключом на 10 Кран отопителя извлекается из своей ниши и заменяется на новый.

Кран отопления извлекается из посадочного места Сборка и установка крана производится в обратном порядке. Первоначально следует отсоединить шланг от патрубка. Такое действие довольно сложное, поскольку шланг крепко сидит на патрубке. При неаккуратном движении рука может соскользнуть и вы можете получить травму.

По этой причине рекомендуем вам надеть перчатки, позволяющие избежать таких печальных последствий. Теперь при помощи отвёртки открутите саморезы, которые фиксируют уплотнитель, прижимая его к перегородке.

Для демонтажа краника печки необходимо слить антифриз По возможности до предела открываем краник. Подставляем шланг и вставляем его один конец в тазик. Для слива антифриза необходимо открутить пробку на блоке цилиндров Слегка придерживаем шланг рукой и понемногу открываем крышку, которая находится на расширительном бачке.

Эту работу делаем осторожно, так как струя антифриза постепенно будет увеличиваться

Для того чтобы снять кран печки, необходимо полностью слить антифриз Ослабляем зажим на патрубке карбюраторного подогрева и снимаем эту деталь со штуцера. После того как вся ОЖ вытечет, закручиваем пробку в блок и хорошо её затягиваем. Утечка тосола из печки У автомобилей с пробегом из печки часто начинает течь ОЖ. Причиной этого обычно является износ патрубков или неисправность крана печки.

Так как тосол циркулирует под давлением, все соединения должны быть герметичными. Однако в процессе длительной эксплуатации шланги и прокладки теряют свою эластичность и лопаются. После осмотра системы отопления и обнаружения места утечки изношенная деталь меняется на новую. При ремонте не следует использовать хомуты китайского производства по причине их низкого качества.

Из-за потери эластичности патрубки печки со временем трескаются и пропускают тосол ОЖ может вытекать и из самого радиатора отопителя. В этом случае его придётся заменить на новый.

Замена радиатора отопителя шевроле нива шевроле

https://youtube.com/watch?v=PgDz4rJ2GJ0

Печка плохо греет Для диагностики неисправности включают зажигание, запускают печку и пробуют изменить интенсивность подачи воздуха. Если на первых трёх скоростях воздух не подаётся или подаётся холодным, причиной этого является неисправный резистор, который нужно заменить.

Причиной невозможности переключить скорости является выход из строя резистора Если резистор исправен, диагностика продолжается. Если он низкий, антифриз доливают до нормы и проверяют через несколько дней.

Если уровень заметно снизился, следует обратить внимание на шланги и патрубки, износ которых обычно и является причиной утечки ОЖ. Одной из причин плохого обогрева салона отопителем может быть низкий уровень ОЖ в системе При неисправности блока управления его придётся демонтировать

Процесс замены крана

Ремонт блока в домашних условиях возможен только при наличии соответствующего инструмента — проще обратиться в автосервис.

Другой причиной остановки печки может стать забитый пылью салонный фильтр.

В этом случае нагрузка на электродвигатель увеличивается, что, в свою очередь, приводит к выходу из строя предохранителя печки. Её в этом случае следует промыть. Это актуально при покупке и эксплуатации подержанных автомобилей. Однако и она может иногда выйти из строя. Замена тросика печки Иногда не удаётся изменить положение заслонки печки.

Причиной этого является обрыв тросика. Для его замены потребуется стандартный набор инструментов и налобный фонарик. Замена тросика осуществляется следующим образом. Сиденье водителя отодвигается назад. С панели управления заслонками снимаются ручки и откручиваются саморезы.

Панель демонтируется с левой стороны в месте расположения ног водителя. Для доступа к тросику потребуется снять механизм управления отопителем Снимаются защёлки крепления тросиков. Демонтируется механизм заслонки рециркуляции, и тросик вынимается.

Каждый его конец должен быть закручен в кольцо и надёжно зафиксирован. С помощью тросика изменяется поожение заслонки подачи воздуха Сборка осуществляется в обратном порядке.

Принцип функционирования

В автомобиле Шевроле Нива происходит циркуляция охлаждающей жидкости не только в блоке двигателя и радиаторе охлаждения, но и в радиаторе печки. В результате этого возможен процесс теплоотдачи нагнетаемому потоку воздуха. Воздух нагнетается посредством работы вентилятора, который приводится с помощью электродвигателя.

В ранних версиях автомобилей семейства ВАЗ контур, содержащий радиатор печки, запитывался из большого круга циркуляции. Это означало то, что пока термостат закрыт, в салон попадал только холодный воздух. Прогреваться печка начинала после открытия термостата. Из салона автомобиля можно было перекрыть кран магистрали, отключив при этом печку. В современный автомобилях, в том числе и Шевроле Нива, контур с радиатором печки запитан от малого круга. Теплый воздух начинает попадать в салон сразу после начала прогрева двигателя. С панели управления можно регулировать температуру поступающего воздуха. Однако от традиционного крана решено было отказаться, так как он постоянно выходил из строя (возникала течь, забивался отложениями и солями). Теперь управление осуществляется путем поворота заслонки, которая направляет воздушный поток через радиатор или, минуя его.

Как работает вентилятор печки и охлаждения в Нива Шевроле

Движение воздуха через радиатор печки осуществляется за счет двигателя постоянного тока. Крыльчатка устанавливается непосредственно на валу ротора, что позволяет минимизировать потери мощности. Электродвигатель вентилятора надежно закреплен в герметичном кожухе, который находится под ветровым стеклом автомобиля, поэтому для его ремонта потребуется выполнить работу по снятию некоторых элементов салона.

Работа электрического мотора печки регулируется из салона автомобиля с помощью специального переключателя.

Добавочный резистор

Для обеспечения комфортной температуры внутри салона автомобиля не всегда необходима работа электродвигателя вентилятора на полной мощности. Для снижения частоты оборотов в электрическую цепь последовательно устанавливается дополнительное сопротивление. Этот простой, но действенный способ позволяет значительно уменьшить интенсивность воздушного потока.

Для более точной регулировки резистор имеет 3 значения сопротивления, а учитывая возможность прямого включения, вращение ротора двигателя может быть установлено в 4 различных скоростных режимах.

Стандартное изделие обеспечивает следующие показатели тока, который направляется к электромотору, после прохождения по внутренней спирали ограничителя:

  • 5,1 А – первая скорость.
  • 9,0 А – вторая.
  • 14,0 А – третья.
