Почему не срабатывает вентилятор охлаждения на ВАЗ-2112 инжектор 16 клапанов: не включается вообще

Режимы работы климатического контроля

Перед использованием блока необходимо выполнить калибровку климат-контроля, для чего следует нажать кнопку A/C и, не отпуская её, включить зажигание. Как только на дисплее появятся три ориентированные горизонтально полосы, кнопку можно отпустить. Калибровка выполнится автоматически, а её длительность составляет порядка 5 – 10 секунд. Если при эксплуатации климат-контроля обнаружится, что положение воздушной заслонки плохо соотносится с введённым значением, необходимо произвести повторную калибровку по тому же алгоритму. Как уже отмечалось, климат-контроль десятки функционирует в трёх режимах: автоматическом, ручном и режиме «Полуавтомат».

При выборе ручного режима (о чём будет свидетельствовать не горящий светодиод, расположенный над клавишей AUTO»), заслонка управляется вручную с помощью соответствующего регулятора. На дисплее за отображение положения заслонки отвечает левая шкала в виде полосок. Управление скоростью вращения печного вентилятора осуществляется посредством нажатия на рукоятку регулятора с последующим вращением в нужную сторону (по часовой стрелке – увеличение скорости, против – уменьшение). По истечении пятисекундного интервала времени режим регулировки скорости работы вентилятора отключается, и регулятор обратно переходит в режим управления заслонной климатической системы.

Чтобы перевести работу КК в автоматический режим, достаточно нажать кнопку AUTO. При этом загорается соответствующий светодиод, а регулировочной рукояткой можно задать требуемую для комфортного пребывания в автомобиле температуру. В дальнейшем блок управления климатической установкой ВАЗ-2110 будет самостоятельно управлять работой кондиционера и отопителя для обеспечения необходимого температурного режима. Полуавтоматический режим включается, как только пользователь попытается изменить скорость вращения вентилятора, используя соответствующий регулятор. В этом случае управление заслонкой климат-контроля будет по-прежнему осуществляться автоматически, в отличие от режима работы печного вентилятора. Для переключения в автоматический режим функционирования необходимо дважды быстро нажать кнопку AUTO.

Самая правая клавиша с надписью INJ отвечает за включение режима мониторинга и индикации напряжения электросети автомобиля, рабочей температуры силового агрегата и отображения кодов ошибок ЭСУД (при наличии проблем в работе двигателя). Отображение каждого из перечисленных параметров выбирается последовательным нажатием клавиши. Чтобы кнопка работала, необходимо выполнить подключение к блоку управления климат-контролем диагностической цепи ВАЗ-2110.

Вторая справа кнопка ответственна за включение индикации на дисплее температуры воздуха, измеряемого внутренним датчиком. Клавиша, расположенная посредине, включает режим отображения температуры воздуха вне автомобиля. Обе указанные клавиши требуют установки соответствующих датчиков и подключения их к блоку управления. Крайняя левая кнопка A/C – включатель/выключатель кондиционера (при его наличии в автомобиле). Осуществление поддержки установленной температуры при включенном кондиционере осуществляется аналогично – посредством управления заслонкой, регулирующей подачу тёплого и охлаждённого воздуха.

Как и положено климатической установке, основные параметры её работы (включая температурный режим внутри машины, скорость вращения печного вентилятора, режим работы электронного блока управления) запоминаются во внутренней памяти контроллера при выключении зажигания или полном обесточивании бортовой электросети. При включении зажигания климатическая установка включается с некоторой задержкой, дабы не препятствовать запуску двигателя. После этой искусственной задержки климат-контроль начинает функционировать в соответствии с сохранёнными пользовательскими предпочтениями, работавшими на момент выключения зажигания.

Причины неисправностей

Вентилятор может не включаться по следующим причинам:

  • неисправен привод (электродвигатель) вентилятора;
  • перегорел предохранитель;
  • вышло из строя реле;
  • обрыв электропроводки;
  • отсутствие контакта в разъеме датчика температуры;
  • неисправен датчик температуры.

Поиск причин

Диагностику неисправности вентилятора следует начинать с него самого. Для этого отключите разъем на вентиляторе и подключите его, соблюдая полярность, напрямую к клеммам аккумулятора. Если он включится, значит, привод исправен, причину нужно искать дальше. Если же вентилятор не заработает, причина именно в нем. Но давайте по порядку.

Вентилятор не включился. Проверяем целостность проводки и состояние контактов на датчике. Если все в порядке, переходим к предохранителю и реле вентилятора. Они расположены под капотом с левой стороны ближе к водителю, в монтажном блоке.

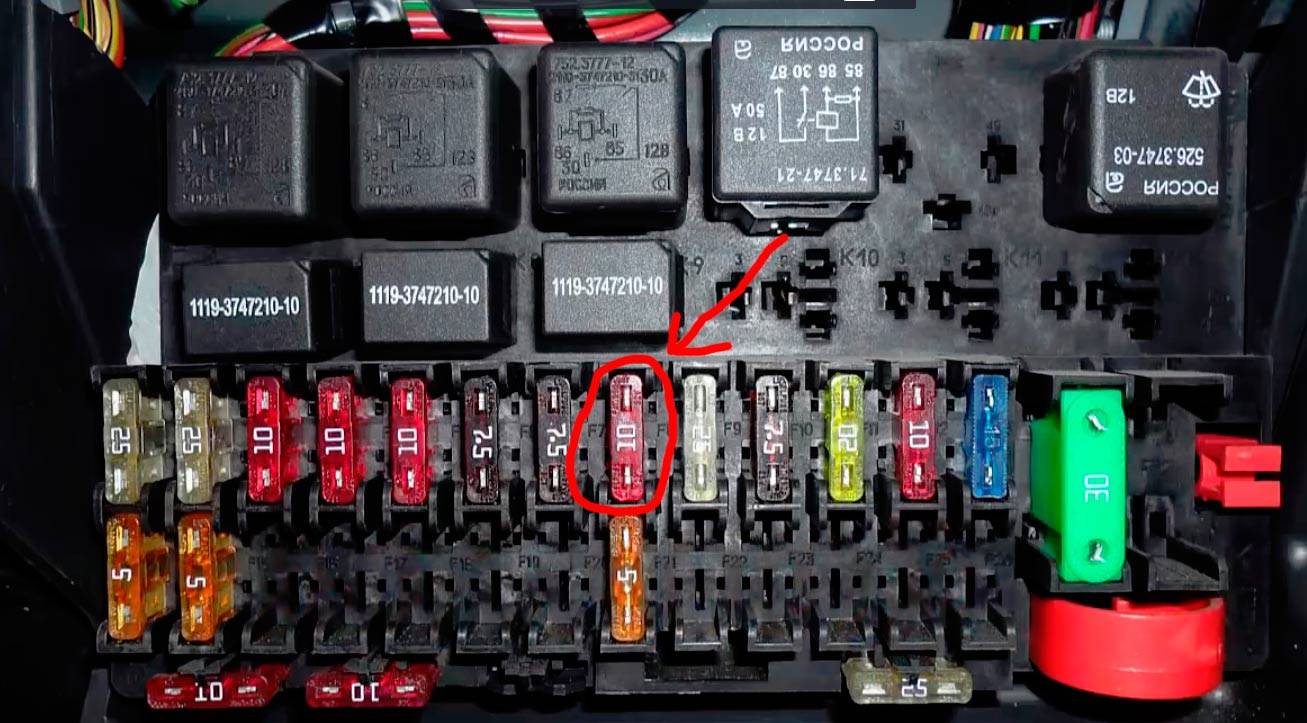

Предохранитель F4 на 20A, идет сдвоенный, на звуковой сигнал и вентилятор охлаждения (очень легко проверить, если нет звукового сигнала и не работает вентилятор, то скорее всего виновник он).

Проверить предохранитель можно обыкновенным автотестером. С реле дело обстоит сложнее. Чтобы убедиться, что дело не в нем, лучше где-нибудь раздобыть на сто процентов рабочее реле и на время установить его в посадочное гнездо для проверки. Если и с ним вентилятор не заработал, идем к датчику.

Как проверить датчик вентилятора

Чтобы проверить работоспособность датчика включения вентилятора его необходимо демонтировать с его посадочного места. Как указывалось выше, расположен он обычно либо на радиаторе, либо в блоке цилиндров. Однако перед тем как демонтировать и проверять датчик, необходимо убедиться, что к нему подается питание.

Проверка питания

Проверка питания ДВВ

На мультиметре включаем режим измерения постоянного напряжения в пределах около 20 Вольт (зависит от конкретной модели мультиметра). В отсоединенной фишке датчика нужно проверить наличие напряжение. Если датчик двухконтактный, то вы сразу увидите есть ли там 12 Вольт. В трех контактном датчике следует попарно проверить напряжение между выводами в фишке с тем, чтобы найти, где один «плюс», и где два «минуса». Между «плюсом» и каждым «минусом» тоже должно быть напряжение 12В.

Если питания на фишке нет — в первую очередь нужно проверить цел ли предохранитель (он может быть как в блоке под капотом так и в салоне авто). Его расположение зачастую указано на крышке блока с предохранителями. Если предохранитель целый — нужно «прозвонить» проводку и проверить фишку. Потом стоит приступать к проверке непосредственно самого датчика вентилятора.

Однако прежде чем сливать антифриз и выкручивать датчик вентилятора охлаждения радиатора стоит провести еще один небольшой тест который позволит убедится в исправном срабатывании вентилятора.

Проверка срабатывания вентилятора

При помощи какой-либо перемычки (кусочка тонкого провода) замкнуть попарно «плюс» и сначала один, а потом второй «минус». Если проводка цела, а вентилятор исправный, то в момент замыкания включится сначала одна, а потом вторая скорость вентилятора. На двухконтактном датчике скорость будет одна.

Также стоит проверить, отключается ли вентилятор при отключении датчика, не залипли ли в нем контакты. Если же при отключении датчика вентилятор продолжает работать, то это означает, что с датчиком что-то не так, и необходима его проверка. Для ее выполнения датчик нужно демонтировать с машины.

Проверка датчика включения вентилятора

Проверять ДВВ можно двумя методами — подогревая его в теплой воде либо можно даже нагреть паяльником. Оба они подразумевают проверки на обрыв. Только в последнем случае понадобится мультиметр с термопарой, а в первом — термометр, способный измерять температуру выше 100 градусов по Цельсию. Если проверяться будет трехконтактный датчик включения вентилятора, с двумя скоростями включения (ставится на многих иномарках), то желательно одновременно использовать сразу два мультиметра. Один — для проверки одной цепи, а второй чтобы одновременно проверить вторую цепь. Суть проверки в том, чтобы узнать, срабатывает ли реле при нагреве до той температуры которая указана на датчике.

Проверяют датчик включения вентилятора охлаждения радиатора по следующему алгоритму (на примере трехконтактного датчика и одного мультиметра, а также мультиметра с термопарой):

Проверка ДВВ в теплой воде с помощью мультиметра

  1. Установить электронный мультиметр в режим «прозвонки».
  2. Подсоединить красный щуп мультиметра к «плюсовому» контакту датчика, а черный — к «минусу», отвечающему за меньшую скорость вращения вентилятора.
  3. Щуп, измеряющий температуру подсоединить к поверхности чувствительного элемента датчика.
  4. Включить паяльник и приложить его жало к чувствительному элементу датчика.
  5. Когда температура биметаллической пластины достигнет критического значения (указанного на датчике), то исправный датчик замкнет цепь, и мультиметр будет сигнализировать об этом (в режиме прозвонки мультиметр пищит).
  6. Переместить черный щуп на «минус», отвечающий за вторую скорость вращения вентилятора.
  7. По мере продолжения нагрева через несколько секунд на исправном датчике должна замкнуться и вторая цепь при достижении пороговой температуры, мультиметр опять запищит.
  8. Соответственно, если при прогреве датчик не замыкает свою цепь — он неисправен.

Проверка двухконтактного датчика выполняется аналогично, только сопротивление нужно измерять лишь между одной парой контактов.

Если нагрев датчика производит не паяльником, а в емкости с водой, то следите чтобы покрывала не весь датчик целиком, а лишь его чувствительный элемент! По мере нагрева (контроль осуществляется термометром) будет происходить такое же срабатывание как и описывалось уже выше.

После покупки нового датчика включения вентилятора его также имеет смысл проверить на работоспособность. В настоящее время в продаже много подделок и изделий низкого качества, поэтому проверка не помешает.

Выявляем причину поломки

Для начала необходимо разобраться с причиной, по которой не работает вентилятор печки. Их может быть несколько.

  1. Неисправность предохранителя является самой банальной, простой и наиболее распространённой причиной того, что моторчик не крутит. С одной стороны, замена предохранителя не является большой и сложной проблемой, с которой легко будет справиться даже новичку. Но с другой стороны, необходимо будет найти причину, по которой предохранитель пришёл в негодность. А для этого потребуется исследовать электрическую цепь, которая обеспечивает нормальную работу системы отопления, на предмет наличия короткого замыкания. Раз уж мы заговорили о предохранителях, то нелишним будет знать, что работа печки на ВАЗ-2110 зависит от предохранителя F7 с силой тока 30 ампер. Также от работы этого предохранителя зависит подсветка бардачка, функционирование прикуривателя, электрического моторчика с омывателя фар и обогрев заднего стекла. Если в электроцепи системы отопления не будет найдено короткое замыкание, то причину необходимо будет искать по всей проводке.
  2. Проблемы с контактами, которые располагаются внутри монтажного блока, являются распространённой причиной неработающего моторчика печки ВАЗ. Для выявления этой проблемы можно при работающем автомобиле пошевелить колодку с закреплёнными жгутами. Если вентилятор отопителя ВАЗ-2110 начал работать, то необходимо снимать колодку и зачищать контакты.

Проблема с контактами внутри монтажного блока — распространённая причина неработающего вентилятора

  1. Залитое реле также может быть одной из причин, по которой не работает вентилятор отопителя. Диагностировать эту проблему очень просто: вентилятор будет включаться только после хорошего прогрева автомобиля. В этом случае потребуется заменить реле, которое скрывается за приборной панелью.
  2. Работа электродвигателя отопителя может осуществляться только при активации третьей скорости. Такая ситуация объясняется характером подачи тока к вентилятору: на 1 и 2 скорости этот процесс реализуется посредством резистора, а на 3 скорости — напрямую. Следовательно, если отопление не работает на первых двух скоростях, то причина скрывается именно в резисторе, который подлежит замене.
  3. Неисправность переключателя можно выявить следующим образом: сняв центральную консоль, заводим автомобиль, берём габаритную 12-вольтовую лампочку с припаянными проводами, замыкаем от неё минусовой провод на кузов и прикасаемся вторым проводом к 1, 2 и 3 контактам на добавочном резисторе. Горение лампочки свидетельствует про исправность переключателя. Но если лампочка не загорается, то потребуется соединить провод от лампочки с плюсовой клеммой на переключателе. При отсутствии на лампочке свечения можно говорить про обрыв электроцепи или неисправный предохранитель.

Поломка электромотора вентилятора также может быть причиной

  1. Неисправность электромотора вентилятора — это последняя причина, которая может привести к неработающему вентилятору. Здесь можно рассматривать три основные причины, для устранения которых может потребоваться замена мотора, чистка контактов и замена щёток.

Устранение неисправностей

Устранение неполадок, связанных с неработающим охлаждающим вентилятором, может быть довольно простой задачей. Обычно проблема заключается в самом двигателе, термовыключателе, реле, проводе или (реже) компьютере или самом модуле.

  1. Действительно ли неисправен охлаждающий

На многих современных автомобилях, если вы хотите проверить, работает ли ваш охлаждающий вентилятор, вы можете запустить двигатель и дать ему поработать на холостом ходу. Установите для кондиционера значение MAX и включите его. Охлаждающий вентилятор должен включиться немедленно или в течение следующих нескольких минут. На более старых моделях автомобилей подождите около 15–20 минут, чтобы двигатель достиг рабочей температуры. Затем он должен включиться.

  • Если он включается, когда переменный ток работает на MAX, но не работает, когда двигатель горячий, проверьте датчик температуры или переключатель, который посылает сигнал на компьютер или модуль для работы вентилятора. На современных автомобилях плохой датчик обычно вызывает свечение значка Check Engine на панели приборов. При необходимости проверьте компьютер на наличие кодов неисправности.
  • Если он не включается, сначала проверьте, не перегорел ли предохранитель или не сработал ли предохранитель. На старых моделях транспортных средств у вас может быть плавкий предохранитель. Это кусок проволоки внутри изолированного резинового блока. Вы не пропустите это. Возьмите концы плавкой вставки и попытайтесь ее растянуть. Если он растягивается, связь может быть нарушена. Замени это.

ПРЕДУПРЕЖДЕНИЕ. Если перегорел предохранитель или плавкая вставка или сработал прерыватель, возможно, сам двигатель вентилятора неисправен и может и дальше вызывать перегорание предохранителей – например, из-за короткого замыкание в обмотке самого двигателя вентилятора. Замените плавкий предохранитель или плавкую вставку, или перезапустите автоматический выключатель и снова проверьте двигатель вентилятора. Если возникает та же проблема, и нет провода, вызывающего короткое замыкание, замените двигатель вентилятора.

ПРИМЕЧАНИЕ: если охлаждающий вентилятор не включается при работе двигателя в течение 20 минут или более, убедитесь, что охлаждающая жидкость достигает рабочей температуры, около 220 ° F (104 ° C). Вы можете иметь дело с закрытым термостатом. Проверьте температуру блока цилиндров и бака радиатора (который соединяется с двигателем с помощью верхнего шланга радиатора) с помощью кухонного термометра, убедитесь, что температура двигателя достигает примерно 220 ° F (104 ° C) и температура бака радиатора соответственно повышается (это означает, что горячая охлаждающая жидкость передается в радиатор). Если температура остается довольно стабильной около 200 ° F (93 ° C) или ниже, температурный выключатель или датчик могут не вызвать включение вентилятора радиатора.

Порядок действий. Пошаговая инструкция

Если после выполнения очередного пункта проблема уходит, дальнейшие проверки прекращаются.

  1. Открыть капот.
  2. Дождаться остывания мотора.
  3. Выполнить первоначально визуальный осмотр: целостность шлангов, надежность зажимов, отсутствие потеков, трещин.
  4. Убедиться в исправности элементов крышки расширителя. Убрать накипь, ржавчину, освободить отверстия, протереть, собрать. Отсутствие заметных повреждений деталей вселяет надежду на работоспособность изделия.

Конструкция клапана элементарная. Крышка содержит пружину. Функционально она предназначена регулировать давление в контуре охлаждения. Горячий двигатель его повышает, холодный — понижает.

Сжимаясь при значении 1,1 атмосферы, пружина сбрасывает избыточное давление, предотвращает разрушение шлангов, бачка. Охлаждаясь, мотор создает эффект разрежения. Бачок начнет сплющиваться. Клапан выравнивает давление.

Крышка закручивается плотно, по резьбе, исключая перекосы. Между ней и корпусом должна остаться щель. Перетянутый клапан не сработает. Испытать срабатывание устройства в дорожных условиях сложно. Проверить возможно заменой на заведомо исправное.

Обследовать элементы электропроводки, добиться надежного соединения

Возможные факторы повреждения электрических цепей:

  • вибрация;
  • окисление;
  • подгорание;
  • обрыв, потертости электропроводов;
  • старение изоляции, замыкание.

Переключить тестер в режим измерения сопротивления. Вынуть специальным пинцетом, прозвонить плавкую вставку F7, находящуюся в монтажном блоке.

Заменить перегоревший элемент исправным с номиналом 20А. Осмотреть, почистить гнездо. Вставить предохранитель.

Причину выяснить не удалось, защита повторно сработала — искать короткое замыкание.

Отключить штекер вентилятора. Тестером замерить цепь обмоток электромотора. Нулевое сопротивление, обрыв свидетельствуют о необходимости замены электропривода обдува радиатора.

Межвитковые замыкания, вызывающие многократные замены плавких вставок, измерить прибором невозможно.

Проверка датчика

Завести автомобиль. Вытащить разъем датчика температуры охлаждающей жидкости. Заработал вентилятор — датчик требует замены. Зафиксировать отсоединенный провод. Двигаться к близлежащей станции техобслуживания.

Проверка реле

У ног переднего пассажира на полу расположен люк.

Под ним встроена панель с тремя однотипными реле:

  • вентиляторной установки;
  • бензонасоса;
  • зажигания (главное).

Путем замены между собой попытаться запустить обдув. Не срабатывает вентилятор ваз 2110 — перейти к следующему шагу.

Где находится реле вентилятора охлаждения ваз 2110

Если вы задаетесь вопросом где находится на ваз 2110 реле вентилятора, в таком случае это фото ниже ответит на ваш вопрос и вы легко найдете где находится реле вентилятора охлаждения ваз 2110.

Проверить электродвигатель

Измерение обмоток не выявило неисправность. Подать кратковременно напряжение от аккумулятора, используя дополнительные изолированные проводники. Работа вентилятора указывает на неисправность контроллера, не выдающего сигнал на реле.

  • Единственно верное решение — включить обдув напрямую, срочно посетить СТО.
  • Профилактика поломок системы охлаждения ваз 2110 инжектор 16 клапанов.
  • Периодически обследовать составные части охлаждающей системы.
  • Контролировать температуру охлаждения по прибору, прислушиваться к работе вентилятора.
  • Поддерживать уровень охлаждающей жидкости. Выполнять замену спустя 2 года или 30 000 км.
  • Использовать раствор для устранения ржавчины, накипи.
  • Признаками изменения свойств охладителя — изменение цвета, увеличение текучести.
  • Плотность проверять ареометром.
  • Не смешивать охлаждающие жидкости.
  • Каждые двенадцать месяцев промывать водой крышку расширительного бачка, проверять ее на стенде манометром.
  • Исключать попадания агрессивных жидкостей на электропроводку, обмотки электродвигателей.

Доработки схемы управления пуском вентилятора ваз 2110 инжектор

Бесперебойное функционирование двигателя беспокоит заводских конструкторов, автомехаников, автолюбителей. Народные мастера изменяют конструкцию клапанов, электрическую схему.

Установка трех позиционного тумблера:

  • непрерывно включен: на ваз 2110 не срабатывает вентилятор охлаждения;
  • постоянно выключен: прогрев двигателя при пуске в холодное время года, автоматическое управление неисправно;
  • автоматический режим: управляется контроллером, оборудование исправно, алгоритм выполняется правильно.

При выборе места установки учитывать условия:

  • исключить случайное переключение;
  • не перепутать с другими органами управления.

Важно помнить при доработках конструкции о безопасности вносимых изменений

Характеристика ДТОЖ

Для начала рассмотрим основные характеристики регулятора, который часто называют датчиком включения вентилятора. Начнем с принципа функционирования.

Принцип работы

В основе конструкции детали лежит термистор-резистор, изменяющий уровень сопротивления в зависимости от температурного режима. Сам термистор установлен в стальной корпус с нанесенной резьбой на него. Непосредственно к корпусу подключена задняя пластмассовая часть устройства, в которой находятся контакты, необходимые для подключения проводов питания. Один из этих контактов плюсовой и он идет от ЭБУ, второй — это минус, который подключается к кузову.

Для того, чтобы датчик температуры двигателя мог работать, он питается от напряжения в 5 вольт. Напряжение подается от ЭБУ посредством резистора с постоянным сопротивлением. Так как сам по себе термистор ДТОЖ имеет отрицательный температурный коэффициент, при увеличении температурного режима параметр сопротивления на нем начнет падать. Кроме того, понижаться будет и напряжение, которое на него поступает. В результате снижения ЭБУ производит расчет температуры силового агрегата, а соответствующие показания передаются на панель приборов. Включаться регулятор должен с включением зажигания.

Где находится?

Место расположения регулятора на двенадцатой Ладе

Если вы являетесь владельцем ВАЗ 21124, вам наверняка будет интересно узнать, где находится регулятор температуры охлаждающей жидкости на ВАЗ. На Ладах 12-го семейства расположение этого устройства довольно простое — как видно по фото, оно установлено в металлическую выпускную магистраль охладительной системы на ГБЦ. Находящийся здесь регулятор включения вентилятора ВАЗ позволяет точно определить температуру расходного материала, поскольку по этой магистрали проходит антифриз.

В каких случаях необходимо менять?

Если регулятор температуры ВАЗ ломается, расходный материал в системе будет превышать точку кипения  и, соответственно, антифриз будет превращаться в пар. В конечном итоге это приводит к перегреву силового агрегата, а сам пар будет выбрасываться в воздух через различные отверстия, имеющиеся в системе.

Как известно, антифриз всегда находится под давлением, поэтому если на стал барахлить, крышку расширительного бачка нужно открывать максимально аккуратно. В противном случае выплеснувшийся хладагент может оставить ожоги на коже. В целом контроллер температурного режима двигателя ВАЗ представляет собой довольно надежную деталь, которая выходит из строя сравнительно нечасто.

Но, как и любое другое устройство, у такого регулятора есть определенные дефекты, которые приводят к его поломке:

  • пропадает контакт на внутренней плате устройства;
  • появляются пробои в изоляции регулятора (автор видео — Василий Калугин).

Что касается основных симптомов поломки детали, то ее выход из строя можно определить по таким признакам:

  1. Не включается вентилятор. Как известно, вентилятор активируется при нагреве мотора, также он может включаться и после того, как ДВС будет заглушен. Если вентилятор не включается, это может свидетельствовать не только о поломке контроллера, но и об окислении контактов питания. Поэтому в первую очередь необходимо произвести диагностику подключения вентилирующего устройства и при необходимости зачистить контакты от окисления.
  2. Еще один симптом — мотор перестает нормально запускаться, особенно часто проблемы проявляются при наступлении холодов.
  3. При езде на не прогретом силовом агрегате выхлоп будет плохим.
  4. Еще один признак — появление пара из-под двигателя, это уже говорит о его перегреве.
  5. На транспортном средстве может увеличиться расход потребляемого горючего.

Как показывает практика, при появлении таких признаков обычно замена контроллера системы охлаждения не требуется. По факту проблема обычно заключается в плохом контакте или повреждении проводов, в некоторых случаях это может быть утечка хладагента. Так что сначала нужно произвести визуальную диагностику устройства на наличие дефектов или повреждений.

 Загрузка …

Порядок действий. Пошаговая инструкция

Если после выполнения очередного пункта проблема уходит, дальнейшие проверки прекращаются.

  1. Открыть капот.
  2. Дождаться остывания мотора.
  3. Выполнить первоначально визуальный осмотр: целостность шлангов, надежность зажимов, отсутствие потеков, трещин.
  4. Убедиться в исправности элементов крышки расширителя. Убрать накипь, ржавчину, освободить отверстия, протереть, собрать. Отсутствие заметных повреждений деталей вселяет надежду на работоспособность изделия.

Конструкция клапана элементарная. Крышка содержит пружину. Функционально она предназначена регулировать давление в контуре охлаждения. Горячий двигатель его повышает, холодный — понижает.

Сжимаясь при значении 1,1 атмосферы, пружина сбрасывает избыточное давление, предотвращает разрушение шлангов, бачка. Охлаждаясь, мотор создает эффект разрежения. Бачок начнет сплющиваться. Клапан выравнивает давление.

Крышка закручивается плотно, по резьбе, исключая перекосы. Между ней и корпусом должна остаться щель. Перетянутый клапан не сработает. Испытать срабатывание устройства в дорожных условиях сложно. Проверить возможно заменой на заведомо исправное.

Обследовать элементы электропроводки, добиться надежного соединения

Возможные факторы повреждения электрических цепей:

  • вибрация;
  • окисление;
  • подгорание;
  • обрыв, потертости электропроводов;
  • старение изоляции, замыкание.

Переключить тестер в режим измерения сопротивления. Вынуть специальным пинцетом, прозвонить плавкую вставку F7, находящуюся в монтажном блоке.

Заменить перегоревший элемент исправным с номиналом 20А. Осмотреть, почистить гнездо. Вставить предохранитель.

Причину выяснить не удалось, защита повторно сработала — искать короткое замыкание.

Отключить штекер вентилятора. Тестером замерить цепь обмоток электромотора. Нулевое сопротивление, обрыв свидетельствуют о необходимости замены электропривода обдува радиатора.

Межвитковые замыкания, вызывающие многократные замены плавких вставок, измерить прибором невозможно.

Проверка датчика

Завести автомобиль. Вытащить разъем датчика температуры охлаждающей жидкости. Заработал вентилятор — датчик требует замены. Зафиксировать отсоединенный провод. Двигаться к близлежащей станции техобслуживания.

Проверка реле

У ног переднего пассажира на полу расположен люк.

Под ним встроена панель с тремя однотипными реле:

  • вентиляторной установки;
  • бензонасоса;
  • зажигания (главное).

Путем замены между собой попытаться запустить обдув. Не срабатывает вентилятор ваз 2110 — перейти к следующему шагу.

Где находится реле вентилятора охлаждения ваз 2110

Если вы задаетесь вопросом где находится на ваз 2110 реле вентилятора, в таком случае это фото ниже ответит на ваш вопрос и вы легко найдете где находится реле вентилятора охлаждения ваз 2110.

Проверить электродвигатель

Измерение обмоток не выявило неисправность. Подать кратковременно напряжение от аккумулятора, используя дополнительные изолированные проводники. Работа вентилятора указывает на неисправность контроллера, не выдающего сигнал на реле.

  • Единственно верное решение — включить обдув напрямую, срочно посетить СТО.
  • Профилактика поломок системы охлаждения ваз 2110 инжектор 16 клапанов.
  • Периодически обследовать составные части охлаждающей системы.
  • Контролировать температуру охлаждения по прибору, прислушиваться к работе вентилятора.
  • Поддерживать уровень охлаждающей жидкости. Выполнять замену спустя 2 года или 30 000 км.
  • Использовать раствор для устранения ржавчины, накипи.
  • Признаками изменения свойств охладителя — изменение цвета, увеличение текучести.
  • Плотность проверять ареометром.
  • Не смешивать охлаждающие жидкости.
  • Каждые двенадцать месяцев промывать водой крышку расширительного бачка, проверять ее на стенде манометром.
  • Исключать попадания агрессивных жидкостей на электропроводку, обмотки электродвигателей.

Доработки схемы управления пуском вентилятора ваз 2110 инжектор

Бесперебойное функционирование двигателя беспокоит заводских конструкторов, автомехаников, автолюбителей. Народные мастера изменяют конструкцию клапанов, электрическую схему.

Установка трех позиционного тумблера:

  • непрерывно включен: на ваз 2110 не срабатывает вентилятор охлаждения;
  • постоянно выключен: прогрев двигателя при пуске в холодное время года, автоматическое управление неисправно;
  • автоматический режим: управляется контроллером, оборудование исправно, алгоритм выполняется правильно.

При выборе места установки учитывать условия:

  • исключить случайное переключение;
  • не перепутать с другими органами управления.

Важно помнить при доработках конструкции о безопасности вносимых изменений

Как заменить

Самый быстрый и простой способ узнать причину отсутствия включения или постойной работы вентилятора – замена ДВВ на заведомо исправное изделие. Чтобы еще больше не запутаться, не рекомендуется использовать б/у изделия, а также датчики, приобретенные в не проверенных торговых точках.

Для выполнения работ по замене ДВВ необходимо подготовить новую деталь, набор гаечных ключей, ветошь и емкость для сбора охлаждающей жидкости. Процесс снятия старой детали и установки нового датчика выглядит следующим образом:

  1. Установить автомобиль на ровную площадку.
  2. Отключить минусовую клемму аккумулятора.
  3. Открутить крышку расширительного бачка.
  4. Отсоединить провода от ДВВ.
  5. Подставить под двигатель широкую емкость для сбора охлаждающей жидкости.
  6. С помощью гаечного ключа на «30» выкрутить неисправную деталь.
  7. Установить новый ДВВ.
  8. Подключить к датчику провода.
  9. Залить охлаждающую жидкость в расширительный бачок.
  10. Закрыть крышку.
  11. Подключить аккумулятор.

После запуска двигателя ему необходимо дать поработать в течение 15–20 минут. За это время температура охлаждающей жидкости достигнет уровня, при котором происходит смыкание контактов термореле и вентилятор начнет вращаться.

Методы быстрого ремонта

Если термостат приказал долго жить в дальней дороге, то попробуйте для начала постучать по его корпусу. Иногда, после воздействия, клапан открывается, но ждите, что в скором времени он опять заклинит. Лучший вариант – это слить жидкость и попытаться пробить термостат, чтобы включить большой круг. А если вдруг в бардачке оказался новый или рабочий, то установить его.

С помпой в дороге сложнее, проще окажется подливать воду по мере необходимости. Но это в том случае, если течь не очень большая. Доехав до места, где можно провести ремонт, заменить ее нужно. На семерках это делается достаточно быстро, нужно только слить жидкость, ослабить ремень вентилятора и снять старый насос. А на девятках придется снимать кожух, которым прикрывается блок ГРМ, ослаблять ремень, только лишь после этого ключом на 10 выкручивать три болта крепления помпы.

А с вентилятором все проще. Если поломка в датчике, то самый простой вариант – это замыкание его контактов. Вентилятор в таком случае будет работать постоянно, поэтому после остановки двигателя обязательно отключайте его, так как аккумулятор сядет. Если же проблема в проводке, то наилучший способ выйти из этого положения – подключить вентилятор на АКБ. А вот если сгорела обмотка электродвигателя , то поможет только полная замена.

  • Описание системы охлаждения ВАЗ 2107
  • Типичные поломки в системе охлаждения в 2017

Система охлаждения двигателя — это одна из важных частей автомобиля. Она не только охлаждает мотор, но и обогревает салон автомобиля в зимний период. А для проведения обслуживания и ремонта просто необходимо знать состав системы и общий принцип ее работы.

Первые экземпляры автомобилей ВАЗ 2110 были практически копией девяток. Отличие только в кузове, а двигатель и коробка аналогичные. Но на смену карбюраторам пришла инжекторная система впрыска, в автомобиле изменилось многое, включая и систему охлаждения. Постоянная модернизация дает о себе знать, автомобиль становится надежнее, но сложнее в обслуживании. Само собой, повышение мощности двигателя влечет за собой массу переделок. Изменения происходят в тормозной системе, системе смазки и охлаждения. Но принцип работы остается практически неизменным.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
