Почему Не Работает Вентилятор На 2112
Вентилятор не работает охлаждение ВАЗ-2110. Схема включения охлаждающего вентилятора
Точная работа системы охлаждения необходима для обеспечения безопасного и стабильного теплового режима двигателя внутреннего сгорания. Малейший отказ приведет к перегреву двигателя, что может привести к выгоранию прокладки головки или выходу из строя элементов поршневой группы.
Вентилятор радиатора является одним из ключевых компонентов системы охлаждения автомобиля. Его роль заключается в быстром охлаждении жидкости в радиаторе. Проблемы с его включением. обычное явление для наших автомобилей.
В этой статье мы поговорим о возможных причинах, почему бы не вентилятор охлаждения работает ВАЗ-2110, а также рассматривал варианты их снятия. Но сначала давайте посмотрим на его дизайн и принцип работы.
Что такое вентилятор радиатора
Конструктивно вентилятор Радиатор состоит из:
- рамка (рама);
- привод (электродвигатель);
- Рабочие колеса.
Двигатель рабочего колеса на валу установлен внутри прямоугольной металлической рамы, с помощью которой он крепится к задней части радиатора. Когда на контакты привода подается напряжение (12 В), оно начинает работать, вращая лопасти и создавая направленный поток воздуха, который фактически охлаждает антифриз или антифриз.
Контур вентилятора для карбюраторных и инжекторных двигателей
Управление принудительной продувкой радиатора в карбюраторном и инжекторном двигателях ВАЗ-2110 существенно отличается. Не работает вентилятор отопителя. форум. Во-первых, ответственность за переключатель вентилятора, расположенный на корпусе радиатора, несет ответственность. Установите конкретную температуру охлаждающей жидкости (охлаждающей жидкости). Обычно это 105-107 o C. Почему вентилятор не работает на ВАЗ 2114 | авто. Когда охлаждающая жидкость нагревается до этой температуры, датчик активируется, посылая сигнал на реле вентилятора. Он замыкает электрическую цепь, управляя электродвигателем.
Вентилятор охлаждения ВАЗ-2110 с инжекторным двигателем включается немного по-другому. Не выключайте автомобиль Lada Grant VAZ и вентилятор радиатора. Почему вентилятор и датчик температуры не работают, Форд. Для двигателей, оснащенных электронным блоком управления, на радиаторе нет датчика. Его заменил датчик температуры, расположенный на сопле термостата. Вентилятор охлаждения на ВАЗ 2112 не включается. Почему вентилятор охлаждения на ВАЗ-2112 не работает. Когда охлаждающая жидкость нагревается до 105-107 ° C, она посылает сигнал непосредственно на контроллер, который решает включить вентилятор. Он передает электрический импульс реле, которое включает привод.
Сбои
Если охлаждающий вентилятор ВАЗ-2110 не работает, не спешите обращаться в сервисный центр. Вы можете определить причину ошибки самостоятельно. Более того, вам не нужно иметь специальные навыки.
Основные параметры
Блок предохранителей располагается под декоративной панелью левее рулевой колонки. Извлечь его достаточно просто: нажмите на защелку и опустите конструкцию вниз. После того как вы получите доступ к предохранителям, их можно извлекать и проверять на целостность при помощи мильтиметра. В блоке находится всего 20 предохранителей, рассчитанных на разную силу тока. Достаточно посмотреть на окраску предохранителя, чтобы определить на какую силу тока он рассчитан:
- желто-коричневый работает при 5 амперах;
- более темный коричневый – при 7,5;
- красный – при силе тока 10;
- насыщенный синий – при 15;
- ярко-желтый рассчитан на 20;
- бесцветный или прозрачный – на 25;
- зеленый – на 30.
Помните, что устанавливать более сильный плавкий элемент нельзя, также не стоит менять местами предохранители. Если не соблюдать силу тока, то может выйти из строя защищаемый узел. При отсутствии необходимых знаний, доверьте работу с электрической частью борта профессионалу. Чтобы уберечь себя от возгорания автомобиля, не ставьте на место вышедшего из строя предохранителя проволоку, так как это приводит к замыканию.
За основным блоком вы можете заметить отдельно подключенные устройства, одно из них защищает противотуманные фары, а второе – центральный замок. У автомобилей старого образца нет дополнительных предохранителей, защищающих автомагнитолу и сигнализацию.
Основной блок
Главный блок с предохранителями и реле находится в салоне, с левой стороны, под панелью управления. Для доступа надо нажать на выключатель защелки.
Фото — схема Вариант 1
Схема Вариант 2
Схема Вариант 3
Описание предохранителей
| F1 | 5А Лампы фонарей освещения номерного знака. Лампы освещения приборов. Контрольная лампа габаритного света. Лампа освещения багажника. Лампы габаритного освещения левого борта |
| F2 | 7,5А Левая фара (ближний свет) |
| F3 | 10А Левая фара (дальний свет) |
| F4 | 10А Правая противотуманная фара |
| F5 | 30А Электродвигатели стекло подъёмников дверей |
| F6 | 15А Переносная лампа |
| F7 | 20А Электродвигатель вентилятора системы охлаждения двигателя. Звуковой сигнал |
| F8 | 20А Элемент обогрева заднего стекла. Реле (контакты) включения обогрева заднего стекла |
| F9 | 20А Клапан рециркуляции. Очистители и омыватели ветрового, заднего стекла и фар. Реле (обмотка) включения обогрева заднего стекла |
| F10 | 20А Резервный |
| F11 | 5А Лампы габаритного света правого борта |
| F12 | 7,5А Правая фара (ближний свет) |
| F13 | 10А Правая фара (дальний свет). Контрольная лампа включения дальнего света |
| F14 | 10А Левая противотуманная фара |
| F15 | 20А Электро обогрев сидений. Блокировка замка багажника |
| F16 | 10А Реле — прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации). Контрольная лампа аварийной сигнализации |
| F17 | 7,5А Лампа освещения салона. Лампа индивидуальной подсветки. Лампа подсветки выключателя зажигания. Лампы стоп — сигнала. Часы (или маршрутный компьютер) |
| F18 | 25А Лампа освещения вещевого ящика. Контроллер отопителя. Прикуриватель. |
| F19 | 10А Блокировка замков дверей. Реле контроля исправности ламп стоп-сигнала и габаритного света. Указатели поворота с контрольными лампами. Лампы света заднего хода. Обмотка возбуждения генератора. Блок индикации бортовой системы контроля. Комбинация приборов. Часы (или маршрутный компьютер) |
| F20 | 7,5А Лампы задних противотуманных фонарей |
В нише панели приборов за основным блоком отдельно установлен предохранитель противотуманных фонарей.
Назначение реле
- K1 — реле контроля исправности ламп
- K2 — реле очистителя ветрового стекла
- KЗ — реле-прерыватель указателей поворота и аварийной сигнализации
- K4 — реле включения ближнего света фар
- K5 — реле включения дальнего света фар
- K6 — дополнительное реле
- K7 — реле включения обогрева заднего стекла
- K8 — реле задних противотуманных фонарей
На ВАЗ-2110 не включается вентилятор охлаждения: что делать
Планируя осуществить демонтаж вентилятора охлаждения на ВАЗ-2110, важно знать принцип работы всей системы. Вызвать поломку вентилятора охлаждения могут разнообразные проблемы, такие как:
- поломка электровентилятора (запускается лишь при условии соблюдения 100-градусного температурного режима охлаждающей жидкости);
- сломался датчик включения вентилятора (срабатывает только в определенном температурном интервале, размещен у основания входного патрубка блока цилиндров);
- поломка предохранителя монтажного блока;
- неисправность реле вентилятора охлаждения (размещен на правой панели передней консоли салона автомобиля).
Когда предохранитель бачка расширения придет в неисправность, имея внутреннее атмосферное давление, внутренняя жидкость – антифриз – примет кипящее состояние, однако вентилятор все равно не сможет запуститься, и в данном случае проблема будет не в электрической схеме. Дело в том, что ВАЗ-2110 имеет инжекторный тип, а значит, вентилятор запустится только, когда будет температура +100 °С. В данном случае требуется замена крышки расширительного бачка. При условии, что внутри удастся удерживать давление больше чем атмосферное, температура кипения немного поднимется, и это даст возможность вентилятору запуститься в работу.
Если все же причина кроется в неисправности электрической схемы, тогда необходимо ее диагностировать. Делается это следующим образом:
- Для начала проверяется работоспособность монтажного блока, убедившись в хорошем состоянии контактов с окислением. Если внешне вас что-то не устроило, смените предохранитель или же произведите зачистку контактов.
- Теперь необходимо обследовать состояние датчика включения вентилятора. Запустите двигатель транспортного средства и прогрейте его до 100 градусов. Далее заглушите авто, и снова запустите. Под капотом снимите клемму с датчика вентилятора и посмотрите, как поведет себя вентилятор. В случае если он запустится, необходимо заменить датчик.
- Затем переходим к осмотру электродвигателя. Если проведение всех предыдущих осмотров деталей не дало результата, тогда ничего не остается, как снять электромотор и проверить электродвигатель. Проблем с ним может огромное количество: износ щеток коллектора, их зависание, замыкание обмотки якоря (в данном случае будет исходить резкий запах).
- Последним делом необходимо проверить работоспособность реле вентилятора. Если вся проблема в несрабатывании клавиши запуска вентилятора, тогда понадобится:
- снять обшивку правой консоли изнутри авто, извлекая все крепежные саморезы;
- найти нужное нам реле (1 из 3);
- заменить его на новое.
В случае, когда вентилятор охлаждения на ВАЗ-210 работает постоянно без отключения, как в горячем, так и в холодном состоянии двигателя, тогда устранение проблем может быть разным:
- если контакты электровентилятора, отвечающие за его включение, не размыкаются, тогда проверка осуществляется при помощи мультиметра, и при выявленной поломке деталь меняется на новую;
- в случае когда температурный датчик или его цепь оборвались, тогда омметром производится его диагностика, и, в случае поломки, ставится новый датчик;
- если сломался блок управления системы вспрыска, то блок необходимо везти специалистам на обследование и производить его прошивку ЭБУ либо же всего блока;
- если термовыключатель имеет неразомкнутые контакты, тогда отключаются клеммы, являющиеся выводами термовыключателя и устанавливается новый.
Даже такая внимательная диагностика каждой детали охлаждающей системы на ВАЗ-2110 может не дать никаких положительных результатов, и вентилятор, как и ранее, не начнет работать. Здесь без консультации опытных специалистов не обойтись, придется гнать автомобиль в сервис. Там вся охлаждающая система будет пропущена через компьютерную диагностику, чтобы выявить, в чем причина выхода из строя вентилятора охлаждения.
Если ваше материальное положение позволяет вам периодически посещать автомастерские, то непременно делайте это. Как бы вы ни знали свою машину, там ее лучше проанализируют и проведут тщательную диагностику, позволив предусмотреть множественные поломки, которые могут помешать осуществлению ваших планов.
Порядок действий. Пошаговая инструкция
Если после выполнения очередного пункта проблема уходит, дальнейшие проверки прекращаются.
- Открыть капот.
- Дождаться остывания мотора.
- Выполнить первоначально визуальный осмотр: целостность шлангов, надежность зажимов, отсутствие потеков, трещин.
- Убедиться в исправности элементов крышки расширителя. Убрать накипь, ржавчину, освободить отверстия, протереть, собрать. Отсутствие заметных повреждений деталей вселяет надежду на работоспособность изделия.
Конструкция клапана элементарная. Крышка содержит пружину. Функционально она предназначена регулировать давление в контуре охлаждения. Горячий двигатель его повышает, холодный — понижает.
Сжимаясь при значении 1,1 атмосферы, пружина сбрасывает избыточное давление, предотвращает разрушение шлангов, бачка. Охлаждаясь, мотор создает эффект разрежения. Бачок начнет сплющиваться. Клапан выравнивает давление.
Крышка закручивается плотно, по резьбе, исключая перекосы. Между ней и корпусом должна остаться щель. Перетянутый клапан не сработает. Испытать срабатывание устройства в дорожных условиях сложно. Проверить возможно заменой на заведомо исправное.
Обследовать элементы электропроводки, добиться надежного соединения
Возможные факторы повреждения электрических цепей:
- вибрация;
- окисление;
- подгорание;
- обрыв, потертости электропроводов;
- старение изоляции, замыкание.
Переключить тестер в режим измерения сопротивления. Вынуть специальным пинцетом, прозвонить плавкую вставку F7, находящуюся в монтажном блоке.
Заменить перегоревший элемент исправным с номиналом 20А. Осмотреть, почистить гнездо. Вставить предохранитель.
Причину выяснить не удалось, защита повторно сработала — искать короткое замыкание.
Отключить штекер вентилятора. Тестером замерить цепь обмоток электромотора. Нулевое сопротивление, обрыв свидетельствуют о необходимости замены электропривода обдува радиатора.
Межвитковые замыкания, вызывающие многократные замены плавких вставок, измерить прибором невозможно.
Проверка датчика
Завести автомобиль. Вытащить разъем датчика температуры охлаждающей жидкости. Заработал вентилятор — датчик требует замены. Зафиксировать отсоединенный провод. Двигаться к близлежащей станции техобслуживания.
Проверка реле
У ног переднего пассажира на полу расположен люк.
Под ним встроена панель с тремя однотипными реле:
- вентиляторной установки;
- бензонасоса;
- зажигания (главное).
Путем замены между собой попытаться запустить обдув. Не срабатывает вентилятор ваз 2110 — перейти к следующему шагу.
Где находится реле вентилятора охлаждения ваз 2110
Если вы задаетесь вопросом где находится на ваз 2110 реле вентилятора, в таком случае это фото ниже ответит на ваш вопрос и вы легко найдете где находится реле вентилятора охлаждения ваз 2110.
Проверить электродвигатель
Измерение обмоток не выявило неисправность. Подать кратковременно напряжение от аккумулятора, используя дополнительные изолированные проводники. Работа вентилятора указывает на неисправность контроллера, не выдающего сигнал на реле.
- Единственно верное решение — включить обдув напрямую, срочно посетить СТО.
- Профилактика поломок системы охлаждения ваз 2110 инжектор 16 клапанов.
- Периодически обследовать составные части охлаждающей системы.
- Контролировать температуру охлаждения по прибору, прислушиваться к работе вентилятора.
- Поддерживать уровень охлаждающей жидкости. Выполнять замену спустя 2 года или 30 000 км.
- Использовать раствор для устранения ржавчины, накипи.
- Признаками изменения свойств охладителя — изменение цвета, увеличение текучести.
- Плотность проверять ареометром.
- Не смешивать охлаждающие жидкости.
- Каждые двенадцать месяцев промывать водой крышку расширительного бачка, проверять ее на стенде манометром.
- Исключать попадания агрессивных жидкостей на электропроводку, обмотки электродвигателей.
Доработки схемы управления пуском вентилятора ваз 2110 инжектор
Бесперебойное функционирование двигателя беспокоит заводских конструкторов, автомехаников, автолюбителей. Народные мастера изменяют конструкцию клапанов, электрическую схему.
Установка трех позиционного тумблера:
- непрерывно включен: на ваз 2110 не срабатывает вентилятор охлаждения;
- постоянно выключен: прогрев двигателя при пуске в холодное время года, автоматическое управление неисправно;
- автоматический режим: управляется контроллером, оборудование исправно, алгоритм выполняется правильно.
При выборе места установки учитывать условия:
- исключить случайное переключение;
- не перепутать с другими органами управления.
Важно помнить при доработках конструкции о безопасности вносимых изменений
Схема электросистемы ВАЗ 21124 в подкапотном пространстве
- электрический вентилятор (№3);
- реле включения электровентилятора (№22);
- датчик температуры охлаждающей жидкости (№7);
- электрический бензонасос с датчиком уровня топлива (№30);
- реле включения бензонасоса (№21);
- электрический подогреватель впускной трубы топливной системы (№4);
- реле включения и предохранитель защиты подогревателя (№23 и 24);
- датчик температуры воздуха идатчик абсолютного давления (№5 и 6);
- контроллер управления работой двигателя (№13);
- блок предохранителей СУД (№20);
- блок предохранителей (№27);
- реле зажигания 21124 (№26);
- свечи зажигания (№28);
- реле стартера авто (№25);
- аккумуляторная батарея (№18).
Рабочая температура двигателя на ВАЗ-2110 — есть ли разница?
Несмотря на то что 8 и 16-клапанные двигатели ВАЗ имеют небольшую разницу в конструкции системы охлаждения, рабочая температура для обоих моторов одинакова.
Рабочая температура двигателя на панели приборов.
Заводом предусмотрена нормальная рабочая температура двигателя в пределах от 87 до 103 градусов . На удержание температуры в этих рамках могут сильно влиять некоторые моменты, связанные с работоспособностью и качеством элементов системы охлаждения. Вкратце рассмотрим каждый из них.
Радиатор охлаждения
Закипание охлаждающей жидкости может быть вызвано засорением радиатора охлаждения, а забиваться он может как изнутри, так и снаружи.
Забитые соты радиатора охлаждения двигателя.
Очистка радиатора регулярно гарантирует нормальную работу двигателя и поможет избежать закипания антифриза
При проверке состояния радиатора обращаем особое внимание на наличие подтеканий и целостность сот, отсутствие трещин в бачках и состояние патрубков
Водяной насос отвечает за полноценную циркуляцию охлаждающей жидкости по системе охлаждения и отопления.
Течь тосола из под помпы.
От эффективности работы помпы также зависит поддержание нормальной рабочей температуры антифриза. К основным неисправностям помпы относится выход из строя подшипника, протекание и разрушение крыльчатки насоса.
Это может происходить в результате как физического повреждения крыльчатки, так и разрушения в результате кавитационных процессов. Кавитация чаще всего вызвана применением некачественного антифриза или несвоевременной его заменой.
Больше всего претензий предъявляется именно к термостату, перепускному клапану, который направляет охлаждающую жидкость по полному или по малому кругу, в зависимости от степени прогрева.
Расположение термостата под капотом.
К примеру, двигатель может не прогреваться до законных 87–90 градусов по причине заедания клапана. Однако чаще всего сбои в работе термостата происходят из-за качества термоэлемента . Несмотря на то, что каждый термостат имеет маркировку на корпусе, где указана температура срабатывания клапана, указанная температура не всегда соответствует действительности.
Так, при указанной температуре срабатывания 85 градусов , термостат может пропускать жидкость по большому кругу уже при прогреве до 75–80 градусов . В результате температура не будет соответствовать норме, двигатель не сможет прогреться до оптимального значения. Единственный выход — тестирование термостата перед установкой. Для этого корпус термостата помещают в сосуд с водой и нагревают до указанной температуры, периодически проверяя состояние клапана. Несоответствие температуры срабатывания термостат даже на 3–5 градусов не позволит получить оптимальную рабочую температуру во время движения.
Датчики, прошивка ЭБУ и вентилятор
Точность показаний датчика температуры охлаждающей жидкости также сильно влияет на рабочую температуру.
Датчик температуры находится возле корпуса термостата.
Датчик отправляет электрический импульс на электронный блок управления, а он в свою очередь, даёт команду на запуск вентилятора охлаждения. Нормальная температура, при которой вентилятор должен запускаться — 105 градусов . При неверных показаниях датчика вентилятор запустится раньше (в этом случае антифриз не прогреется до нормы) или позже
Тогда возможен перегрев двигателя и закипание антифриза, особенно антифриза неважного качества
Лада 2111 Агнесска › Бортжурнал › реле и предохранители
Основные предохранители и реле на автомобиле ВАЗ-2110, 21102, 21103, 2112 расположены с левой стороны от руля, чуть ниже. На рисунке представлены обозначения на монтажном блоке предохранителей/
Номер предох- ранителя Сила тока, А Цепи, которые защищает предохранительF1 5 Лампы фонарей освещения номерного знака. Лампы освещения приборов. Контрольная лампа габаритного света. Лампа освещения багажника. Лампы габаритного света левого бортаF2 7,5 Левая фара (ближний свет)F3 10 Левая фара (дальний свет)F4 10 Правая противотуманная фараF5 30 Электродвигатели стеклоподъемников дверейF6 15 Переносная лампаF7 20 Электродвигатель вентилятора системы охлаждения двигателя. Звуковой сигналF8 20 Элемент обогрева заднего стекла. Реле (контакты) включения обогрева заднего стеклаF9 20 Клапан рециркуляции. Очистители и омыватели ветрового стекла и фар. Реле (обмотка) включения обогрева заднего стеклаF10 20 РезервныйF11 5 Лампы габаритного света правого бортаF12 7,5 Правая фара (ближний свет)F13 10 Правая фара (дальний свет). Контрольная лампа включения дальнего света.F14 10 Левая противотуманная фараF15 20 Электрообогрев сидений. Блокировка замка багажникаF16 10 Реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации). Контрольная лампа аварийной сигнализацииF17 7,5 Лампа освещения салона. Лампа индивидуальной подсветки. Лампа подсветки выключателя зажигания. Лампы стоп-сигнала. Часы (или маршрутный компьютер)F18 25 Лампа освещения вещевого ящика. Контроллер отопителя. ПрикуривательF19 10 Блокировка замков дверей. Реле контроля исправности ламп стоп-сигнала и габаритного света. Указатели поворота с контрольными лампами. Лампы света заднего хода. Обмотка возбуждения генератора. Блок индикации бортовой системы контроля. Комбинация приборов. Часы (или маршрутный компьютер)F20 7,5 Лампы задних противотуманных фонарей
F1–F20 – плавкие предохранители — практически все цепи автомобиля защищены плавкими предохранителями расчитанными на различный номинальный ток. Исключения составляют следующие цепи: цепь заряда аккумуляторной батареи, цепь генератора(кроме обмотки возбуждения), зажигание и пуск двигателя.
Для поиска неисправного предохранителя следует пользоваться таблицей цепей, защищенных плавкими предохранителями. Перед этим необходимо найти причину сгоревшего предохранителя, устранить ее и только после этого поставить новый плавкий предохранитель. В таблице представлены цепи, которые защищает каждый их предохранителей, но на каждой модели некоторые из них могут отсутствовать ввиду отсутствия тех или иный устройств (электро-стеклоподъемники, приводы замков и т.д.)
Запрещается заменять плавкие предохранители на перемычки. Это может привести к выходу из строя различных устройств. Большинство предохранителей и вспомогательных реле находится в отдельном монтажном блоке (рис.Расположение реле и предохранителей в монтажном блоке ), встроенном в панель приборов с левой стороны от рулевой колонки. Условные номера штекеров в соединительных колодках монтажного блока и цвета присоединяемых к ним проводов указаны на рис. Порядок условной нумерации штекеров в соединительных колодках монтажного блока и цвета присоединяемых к ним проводов. Схема внутренних соединений монтажного блока представлена на рис. Схема соединений монтажного блока.
Дополнительные предохранители и реле (система впрыска топлива)
Дополнительные предохранители и реле установлены за боковой облицовкой консоли, крепящейся двумя винтами, с правой стороны панели приборов:
Модернизация схемы управления
Вентилятор охлаждения на десятке включается при тепературе 100-105°C, тогда как нормальной рабочей температурой двигателя является 85-90°С, получается вентилятор включается при перегреве двигателя, что естественно сказывается негативно.
Эту проблему можно решить двумя способами: настроить температуру включения в «мозгах» или сделать кнопку. Мы остановимся на втором. Включение вентилятора с кнопки очень удобно: попал в затор — включил, выехал — выключил, и никого перегрева.

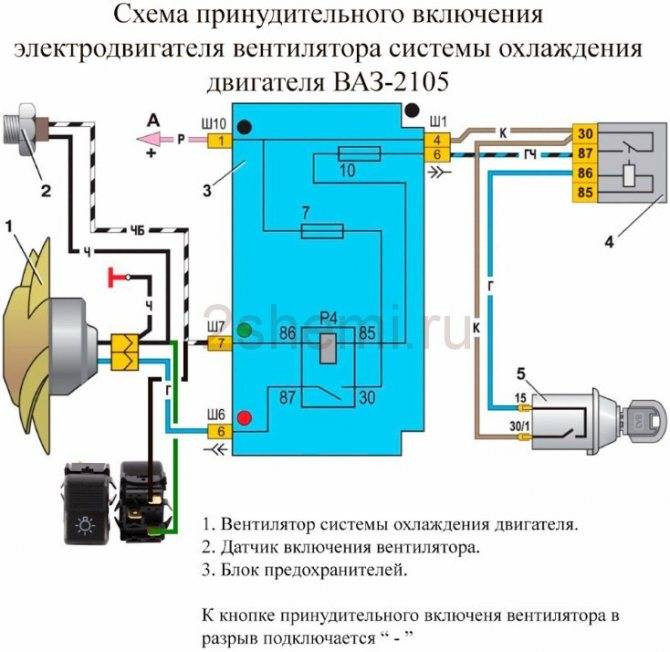

В салоне была установлена кнопка выбора режима работы вентилятора (отключен постоянно, включен постоянно, включение автоматически посредством датчика) — этот «тюнинг» не является обязательным, но будет очень полезным дополнением.
На контактах реле 87, 30, на проводе от аккумулятора к предохранителю и массе вентилятора будет большой ток и по этому там обязательно используем провода, сечением не менее 2 мм иначе более тонкий провод не выдержит и сгорит.
Возможные причины неисправности
Перед тем как проводить ремонтные мероприятия, следует внимательно изучить возможные причины неисправности вентилятора автомобильной печки:
- Сгоревший предохранитель. Настоящая причина является самой банальной и простой, но при этом именно она приводит к наибольшим проблемам при решении существующего вопроса. Замена предохранителя оказывается очень простой процедурой, с которой может успешно справиться любой автомобилист. Несмотря на простой ремонт, крайне сложно обнаружить короткое замыкание, приведшее к сгоранию предохранителя.
- Окисление контактов, которые должны использоваться для налаживания работы автомобильной печки.
- Реле зажигания не позволяет печке успешно включиться и начать работать.
- Добавочный резистор способен привести к тому, что рабочей будет только третья скорость.
- Неисправность переключателя отопительной системы автомобильного салона предусматривает замену предохранителя.
- Нерабочий электрический двигатель вентилятора — это ещё одна важная причина. В этом случае требуется замена моторчика печки или как минимум проверка его контакта с транспортным средством. В большинстве случаев причина скрывается в сгоревшем электрическом двигателе, плохом контакте с машиной, залипании щёток электрического моторчика.
Рекомендуем: Предохранители и реле Ford Focus 2
Вне зависимости от причины неисправности можно успешно наладить автомобильную печку
Самое важное — это понять, в чём же всё-таки заключается причина поломки или частичное нарушение функциональности отопительного оборудования
Если диагностика подтвердила, что причина кроется в моторчике печки, замена вентилятора печки чаще всего становится обязательной задачей. Как провести столь ответственную процедуру и насколько лёгкой она обещает быть?
Где и какие монтажные блоки находятся в ВАЗ-2110
Впервые такая схема компоновки была реализована в 70-х годах прошлого века на первом переднеприводном тольяттинском автомобиле ВАЗ 2108 . Немного видоизменившись, она перекочевала в ВАЗ-2110. Теперь остаётся узнать, в каком именно из трёх блоков находится нужный нам предохранитель или реле. Все три блока установлены в салоне и это хорошо, поскольку на них не влияет влага и высокая температура (как это было в ВАЗ 2107).
Основной блок открывается нажатием на кнопку. Очень удобно, ничего снимать не надо, как на многих иномарках. Ваз-2110 8 клапанов.
Чтобы заменить вышедший из строя элемент, достаточно знать его расположение.
Основной монтажный блок
Схема монтажного блока.
Кнопка открытия блока с предохранителями обозначена стрелочкой. Ручки управления гидрокорректором нет на фото, видимо что-то чинили.
Открываем крышку и видим плату, на которой установлены предохранители F1-F20 . Эти плавкие элементы защищают практически все цепи, кроме цепей генератора, зажигания, заряда АКБ и пуска двигателя. Таблица номиналов предохранителей и защищаемых цепей приведена ниже.
Расшифровка основного монтажного блока на ВАЗ-2110
Кроме предохранителей в основном монтажном блоке мы найдём семь или восемь реле. Их количество зависит от модификации автомобиля. Чаще всего на месте реле К8 бывает пусто, поскольку там устанавливают реле задних противотуманных фонарей.
В остальном каждый из предохранителей выполняет такие функции:
- К1 — реле включения передней оптики;
- К2 — реле стеклоочистителей;
- К3 — прерыватель указателя поворотов, оно же отвечает за работу аварийки;
- К4 — реле ламп ближнего света;
- К5 — реле ламп дальнего света;
- К6 — резервное реле;
- К7 — реле включения нити подогрева заднего стекла.
Это связано с тем, что завод вносил определённые коррективы в систему электрооборудования, не считая нужным предупреждать об этом владельцев. Кроме того, таблица предохранителей указывает все возможные цепи, применяемые в максимальной комплектации. Следовательно, предохранители электрического стеклоподъемника и центрального замка есть не во всех десятках.
Консольный дополнительный монтажный блок
Расположение дополнительного блока предохранителей
Второй блок предохранителей и реле находится внутри центральной консоли и прикрыт пластиковой крышкой. Крышка крепится саморезами и находится слева от переднего пассажира.
Схема дополнительного блока предохранителей.
Откручиваем крышку и видим весь дополнительный блок, в котором расположены три 15-Амперных предохранителя и три реле:
- Предохранитель модуля зажигания и электронного блока управления двигателем.
- Предохранитель, защищающий цепь расходомера воздуха, датчика кислорода, датчика скорости и клапана продувки адсорбера.
- Последний предохранитель отвечает за работу электрической части системы питания двигателя — бензонасос, форсунки.
- Реле электродвигателя вентилятора.
- Реле включения электродвигателя топливного насоса.
- Реле системы зажигания.
