Почему не включается вентилятор охлаждения на Шевроле Ланос

Замена предохранителей на Ланосе, Сенсе и Шансе

Если возникла неисправность защитного устройства, то его необходимо заменить. Первоначально стоит убедиться, что именно защитный элемент вышел из строя, а не реле или сам электроприбор. Проверить предохранитель можно мультиметром в режиме прозвонки. Для начала элемент следует извлечь из посадочного гнезда, после чего дотронуться щупами к контактам устройства. Отсутствие звукового сигнала прибора говорит о том, что элемент неисправен.

Замена предохранителя на авто осуществляется следующим образом:

Убедиться в том, что все электроприборы, за которые отвечает заменяемый защитный элемент, отключены
Установить на место неисправного защитного элемента исправный
При этом важно убедиться, чтобы устанавливаемый элемент соответствовал по току. Не нужно устанавливать в гнездо предохранители «какие есть в наличии»
Проверить работоспособность всех приборов, за которые отвечает установленный предохранитель. Перед тем, как установить новый защитный элемент в цепь, важно выяснить причину неисправности

Если причина заключается в коротком замыкании, но после установки нового предохранителя, его постигнет та же участь. Чаще причиной выхода из строя рассматриваемых устройств является повышенный ток в цепи за счет использования мощного оборудования

Перед тем, как установить новый защитный элемент в цепь, важно выяснить причину неисправности. Если причина заключается в коротком замыкании, но после установки нового предохранителя, его постигнет та же участь

Чаще причиной выхода из строя рассматриваемых устройств является повышенный ток в цепи за счет использования мощного оборудования.

https://youtube.com/watch?v=Kis_F1fsfPA%3F

В завершении стоит отметить, что знать назначение всех предохранителей не нужно, и в случае выхода из строя каких-либо электроприборов, всегда можно обратиться в электронный справочник «Ланосовода».

Засор каналов системы охлаждения

Достаточно часто перегрев вызывают заторы в системе охлаждения. Эту проблему зачастую выявить довольно сложно. Поэтому, при первых признаках учащения включения вентилятора без особой на то причины, следует в первую очередь промыть систему. Во многих случаях этого оказывается достаточно. Также, на всякий случай, можно продуть радиатор.

Обычно чистку радиатора и каналов охлаждения производят совместно с заменой антифриза. Для промывки сливают охлаждающую жидкость. После чего заливают крепкий раствор лимонной кислоты или воду со специальными присадками. После дают машине полчаса поработать. Отработанное чистящее средство сливают, и заливают свежий антифриз. В большей части случаев подобная процедура помогает гарантированно устранить загрязнения в системе охлаждения.

Методы устранения

После того, как автомобилист выявил все возможные причины, необходимо перейти непосредственно к методам устранения. Стоит предупредить, что данная неисправность связана, по большей части с электрическими схемами, где необходимы определенные знания, поэтому, если автомобилист не уверен в своих силах необходимо обратиться в автосервис. Итак, рассмотрим последовательность действий направленных на устранения проблемы.

Неисправность предохранителя

Самая распространенная причина большинства неисправностей связанных с электоузлами. Так, вышедший со строя предохранитель, который расположен в монтажном блоке, может стать причиной того, что вентилятор перестанет включаться. Для устранения неисправности необходимо открыть панель предохранителей и осмотреть плавкий элемент с маркировкой F5 (20А). В случае, если он перегорел, его необходимо заменить. Выход со строя, зачастую обусловлен коротким замыканием в системе.

Причина — сгорел предохранитель.

Обрыв проводов питания и управления

Обрыв проводов питания и управления зачастую случается в зимний период, так как низкая температура (или ее перепад) разрушают защитную структуру. Для определения неисправности существует два способа: диагностика через ЭБУ или «прозвон» непосредственно всех проводов отвечающих за работу системы.

Как показывает практика, автомобилисты пользуются вторым, поскольку не у всех есть необходимые знания и навыки, чтобы подключиться в ЭБУ, а вот мультиметр имеется почти в каждом гараже. Конечно, процесс «прозвона» проводов может занять достаточно большое количество времени и сил.

Пробои в проводке или кустарный ремонт.

Если обрыв провода найден, то необходимо устранить неисправность. Производитель рекомендует заменить вест жгут, но как показывает практика, автомобилисты используют обычную изоленту или обжимной провод.

Окисление колодок соединения проводов

При выявлении окислении проводов, необходимо зачистить контактные соединения. Конечно, не во всех случаях, сделать это реально, поскольку бывают такие окисления, когда контакты покрываются коррозией и отпадают. В таком случае, для устранения неисправности необходимо заменить колодки соединительных разъемов.

Замыкание в датчиках.

Еще одной проблемой, может стать выход со строя реле управления включением электровентилятора. В таком случае, его необходимо демонтировать с монтажного блока и установить новое. Если неисправность пропала, то дело было именно в реле.

Датчик температуры

Выход со строя или неправильная работа датчика температуры охлаждающей жидкости становится причиной того, что вентилятор может не включаться. Зависание датчика приводит к тому, что электровентилятор не срабатывает, а ЭБУ думает, что температура двигателя такая как на датчике. Выходом с ситуации становиться – замена поврежденного элемента.

Не часто, но проблемой становится то, что ошибки электронного блока управления, особенно в части охлаждения, не запускают электровентилятор. Так, методом устранения проблемы становится сброс всех ошибок или полная прошивка ЭБУ. Этот процесс лучше всего доверить профессионалам и отправить автомобиль в автосервис.

Что такое реле и его назначение на автомобиле

Такой элемент, как реле, на автомобиле Ланос, Сенс и Шанс предназначен для замыкания и размыкания электрических цепей. Если говорить простыми словами, то с помощью этих устройств осуществляется подача питания на мощные электроприборы посредством маленьких кнопок.

Если не использовать реле, а например, осуществить запуск двигателя напрямую, то сразу же произойдет выгорание контактов в замке зажигания или оплавление кнопки. Это связано с тем, что при запуске мотора стартер потребляет очень большой ток, который при прохождении по контактам замка зажигания оплавил бы их.

Чтобы не делать кнопки включения и выключения массивными, в автомобилях применяются реле. Это своего рода защитные устройства, которые разделяют цепь на высоковольтную и низковольтную. Устройства имеют простую конструкцию, а основным их элементом является катушка с обмоткой

При использовании реле, важно понимать назначение ее контактов:

  1. 85 и 86 — контакты катушки
  2. 30 — общий, на который подается постоянное питание от АКБ
  3. 87 — нормально разомкнутый контакт или подача питания на приемник
  4. 87а — нормально замкнутый контакт, который еще называется дополнительным

При замене реле немаловажно обратить внимание, какой элемент стоял до этого в гнезде — трех, четырех или пятиконтактный. Заменять нужно только аналогичным по конструкции устройством

Замена датчика охлаждающей жидкости Chevrolet Lanos пошаговое описание

Если есть подозрения, что датчик температуры охлаждающей жидкости Ланос 1,5 неисправен, то следует незамедлительно его заменить. Он не подлежит ремонту, и в случае неисправности, поможет только замена. Сегодня эти устройства выпускаются разными производителями, поэтому знать артикул вовсе не обязательно. Если желаете покупать запчасти на автомобиль строго по соответствию, то каталожный номер датчика температуры охлаждающей жидкости указан в прилагаемом мануале к автомобилю.

После покупки устройства можно приступать к замене. Длительность процесса не займет много времени. Для этого следует подготовить такие инструменты и материалы:

  1. Ключ рожковый или накидной на «19»
  2. Емкость для слива ОЖ. Сливать полностью антифриз из системы не понадобится, однако после вывинчивания датчика, из системы стечет около 0,5-1 литры хладагента
  3. Антифриз для доливания в систему до нужного уровня. Какой антифриз заливать, и можно ли смешивать их, подробно описано здесь
  4. Новая деталь с уплотнительной прокладкой на резьбе

Работы нужно проводить на остывшем двигателе в маслобензостойких перчатках, чтобы исключить возникновение ожогов. После подготовки необходимого инвентаря, можно приступать к замене датчика включения вентиляторов на Ланосе:

  1. Для начала нужно добраться до питающего провода устройства, и отсоединить фишку, нажав на фиксатор
  2. Открутить крышку расширительного бачка
  3. Накидным или рожковым ключом выкрутить датчик из посадочного места
  4. Вращать необходимо против часовой стрелки
  5. После вывинчивания устройства из посадочного отверстия потечет антифриз. Для этого под днищем следует расположить емкость для сбора. Чтобы антифриз не попал на электрические детали (в частности отсоединенный провод от датчика), следует закрыть их пленкой
  6. Демонтируется датчик, и дожидаемся, пока из отверстия перестанет течь жидкость
  7. Устанавливается новый датчик вентилятора на Ланос, после чего завинчивается ключом

На этом процедура обнаружения, проверки и замены ДТОЖ завершена. В завершении следует подключить фишку к новому элементу, и произвести доливку антифриза в расширительный бачок до максимального уровня

При подключении фишки важно не перепутать полярность. Для этого имеется специальная защелка, которая расположена только на одной стороне

На видео ниже подробно показан процесс замены вентиляторного датчика на Деу и Шевроле Ланос.

https://youtube.com/watch?v=BqYzq4YkoTM%3F

В качестве вывода надо сделать заключение о том, что рассматриваемая деталь не отвечает за показания на спидометре, как многие путают. После проведения замены устройства следует запустить двигатель, и проверить исправность и стабильность его функционирования. После запуска мотора может временно наблюдаться нестабильная его работа, что говорит об устранении ЭБУ ошибок, которые сохранились при неисправном датчике. Если нестабильная работа двигателя будет продолжаться, понадобится провести диагностику, однако это крайне редкие случаи.

Помпа

Во многих случаях, причиной повышения температуры охлаждающей жидкости в радиаторе становится плохая работа водяного насоса. В таком случае, антифриз медленно проходит по системе и слишком сильно нагревается. Попадая в радиатор, он не успевает остыть до нормальной температуры, и идет по следующему кругу, нагреваясь еще сильнее. Если помпа худо-бедно работает, то выражается такая проблема, только постоянной работой вентилятора. Если помпа отказала полностью, то в считанные минуты машина «закипит». Это крайне опасное состояние, которое практически всегда оставляет после себя последствия в виде проблем с двигателем.

Обычно водяной насос не отказывает внезапно. Сначала он подает сигналы о своей неисправности. Первым тревожным сигналом является увеличение частоты срабатывания вентилятора радиатора. Основной причиной отказа является разрушение и заклинивание подшипника. Поэтому, проявлением поломки может являться вой из-под капота или стук, отчетливо слышный при работе на холостых оборотах. Часто стук помпы принимают за неисправность распредвала. Устраняется поломка путем замены помпы, в некоторых моделях предусмотрена возможность замены только передней части насоса вместе с подшипником.

Какой принцип работы у датчика охлаждающей жидкости

Принцип функционирования рассматриваемого элемента аналогичен работе термистора. При смене температуры жидкости происходит колебание сопротивления электрическому току. Термистор изготавливается из сплава никеля и кобальта. Как только эти материалы нагреваются, происходит увеличение электронов, и снижается сопротивление.

Датчик подключается при помощи двух проводов. От сопротивления термистора, изменяется величина тока. От тока зависит напряжение, которым и руководствуется ЭБУ автомобиля. Величина подаваемого напряжения на датчик составляет 5В. Колебания напряжения фиксируются ЭБУ, на основании чего принимаются соответствующие команды по обогащению или обеднению смеси. Термисторы бывают двух типов, но чем они отличаются, и какие используются на Ланосах, выясним далее.

Дополнительные рекомендации

При желании, можно установить дополнительную кнопку, которая будет принудительно запускать и отключать вентилятор.

Для того, чтобы это сделать, потребуется:

  • приобрести кнопку (или тумблер) и смонтировать ее в любое удобное место (можно даже под капотом);
  • произвести ответвление от провода, идущего с плюса АКБ к реле вентилятора, припаяв к нему еще один провод;
  • подключить этот провод к первому контакту кнопки;
  • соединить второй контакт кнопки с ножкой реле, от которой отходит «плюсовой» провод на вентилятор.

Благодаря такой несложной схеме, управлять работой вентилятора можно будет вручную.

Воздушные пробки

Не секрет, что причиной излишнего нагрева жидкости являются воздушные пробки. Появляются они вследствие ошибок при замене антифриза, а также из-за протечек в системе охлаждения. В итоге, жидкость прогревается неравномерно, что приводит к нестабильной работе вентилятора, с частыми включениями при поступлении в радиатор более горячей жидкости.

Перед устранением в обязательном порядке следует проверить систему на предмет утечек жидкости. Устранив их, переходят к выгону пробок. Для этого вам понадобится компрессор. Открутите от дросселя одну из трубок, подводящих к ней охлаждающую жидкость. Далее нужно подключить к горлышку расширительного бачка компрессор, и подать в него сжатый воздух. Обычно пары минут хватает, чтобы выгнать все имеющиеся пробки.

Статья по теме «Как удалить воздушную пробку из системы охлаждения».

Замыкание датчика

. Достаточно часто происходит замыкание датчика

В таком случае, вентилятор или молотит, не переставая, или включается значительно раньше срока. При таких подозрениях нужно обратить внимание на время включения вентилятора, и сравнить температуру включения со стандартной

Если температура окажется ниже, то нужно просто поменять датчик и все нормализуется.

Статья по теме «Как проверить датчик включения вентилятора».

Утепление на зиму

. Многие автолюбители ставят специальные утеплители на радиатор в зимнее время, это позволяет сократить время прогрева автомобиля, и экономить топливо. Но, во время оттепелей температура воздуха достаточно высокая. При наличии утеплителя мотор охлаждается недостаточно, что заставляет вентилятор работать более интенсивно. Для устранения причины просто снимите утепление с радиатора.

Подробней про это читайте в статье «Как утеплить радиатор автомобиля на зиму».

Заключение

. Система охлаждения машины всегда должна находиться в исправном состоянии

Поэтому, водителю необходимо внимательно следить за состоянием этой системы. Особенно важно правильно отыскать причину, почему постоянно работает или часто включается вентилятор охлаждения

Это конечно не фатальная проблема, но пренебрежение этим сигналом может привести к серьезным неисправностям двигателя.

Замена датчика охлаждающей жидкости Chevrolet Lanos пошагово

Определив, что датчик неисправен или очень близок к поломке, можно принимать решение о необходимости замены.

Сначала его потребуется купить, и здесь для датчика температуры охлаждающей жидкости Ланос артикул знать не обязательно, так как эти устройства выпускают множество производителей. Но если захочется приобрести один в один такой, как и был, для датчика температуры охлаждающей жидкости Ланоса 1.5 артикул будет обозначен в инструкции к автомобилю, в разделе с описанием модели каждой детали.

Купив деталь, можно переходить к её установке. Для начала потребуется найти подходящие инструменты, среди которых обязательно будут

  • Тара для слива охлаждающей жидкости. Сливать полностью не потребуется, но около 500–1000 миллилитров точно стекут
  • Антифриз для восполнения недостатка после установки нового датчика
  • Сам датчик. Иногда к нему может потребоваться разъём
  • Ключ на 19 мм, накидной или рожковый

Перед работой убедитесь, что двигатель остыл, иначе ожогов не избежать. Подготовившись, можно начинать замену датчика охлаждающей жидкости Ланос :

Сначала отсоединяется провод. Это легко сделав, зажав фиксатор.
Откручивается крышка расширительного бачка. Датчик выкручивается подготовленным ключом, крутить нужно против часовой стрелки. Сразу после вывинчивания потечёт антифриз, поэтому нужно сразу поднести ёмкость для сбора, чтобы он не успел попасть на детали, особенно электрические. Желательно закрыть область вокруг пластиковой плёнкой, чтобы упущенные капли антифриза точно никуда не попали. После того как охлаждающая жидкость перестанет течь, можно установить новый датчик, а потом долить антифриз. Перед окончанием работ датчик нужно не забыть подключить к ЭБУ, то есть вернуть провод, отключённый в самом начале, на место

Здесь важно не перепутать полярность, что можно определить по защёлке, которая есть только с одной стороны.

Останется только проверить, работает ли датчик так, как надо, и на этом процедуру можно считать завершённой.

Несмотря на то, что датчик температуры охлаждающей жидкости — очень важная деталь, от правильной работы которой зависит работоспособность всего автомобиля, заменить его совсем нетрудно. Главное — правильно определить, что проблемы Ланоса заключаются именно в нём, о чём подробно говорится в материале выше.

Источник

Предохранители и реле в салоне ланос

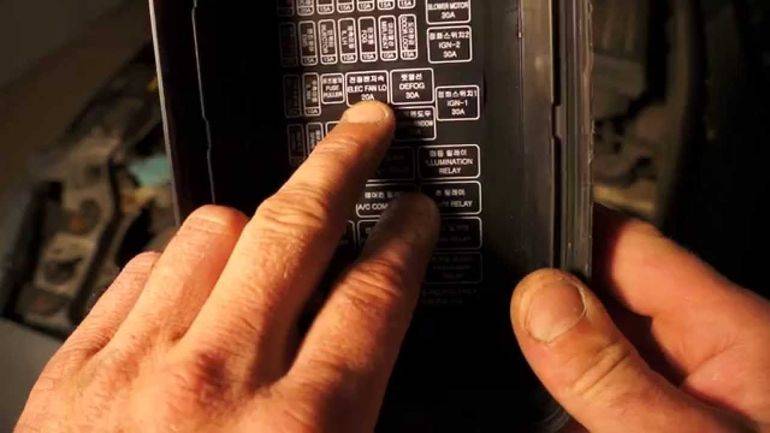

Блок с предохранителями

Он находится на левой стойке, около двери.

p, blockquote 10,0,1,0,0 –>

p, blockquote 11,0,0,0,0 –>

Схема

p, blockquote 13,0,0,0,0 –>

p, blockquote 14,0,0,0,0 –>

Расшифровка

p, blockquote 15,0,0,0,0 –>

F1 (10А) — Лампа плафона освещения багажника, лампа плафона освещения салона, лампа противотуманного света в левом заднем фонаре, электродвигатель привода антенны.

p, blockquote 16,0,0,0,0 –>

F2 (10А) — Выключатель освещения в левом подрулевом переключателе, выключатель лампы противотуманного света в левом заднем фонаре, регулятор направления пучков света фар, сигнализатор открытых дверей.

p, blockquote 17,0,0,0,0 –>

F3 (15А) — Аварийная сигнализация.

p, blockquote 18,0,0,0,0 –>

F4 (15А) — Центральный замок.

p, blockquote 19,0,0,0,0 –>

F5 (10А) — Цепи питания блока управления двигателем Chevrolet Lanos от аккумуляторной батареи.

p, blockquote 20,0,0,0,0 –>

F6 (10А) — Цепь питания аудиосистемы от аккумуляторной батареи.

p, blockquote 21,1,0,0,0 –>

F7 (15А) — Лампы сигналов торможения/габаритного света в задних фонарях (сигналы торможения) Шевроле Ланос.

p, blockquote 22,0,0,0,0 –>

D8 (диод) — Выключатель сигнализатора открытой двери (дверь водителя).

p, blockquote 23,0,0,0,0 –>

F9 (10А) — Цепь питания аудиосистемы от выключателя зажигания.

p, blockquote 24,0,0,0,0 –>

F10 (15А) — Прикуриватель.

p, blockquote 25,0,0,0,0 –>

F11 (10А) — Приборы и сигнализаторы в комбинации приборов (кроме противотуманных фар, указателей поворотов и открытой двери) часы, лампа освещения вещевого ящика.

p, blockquote 26,0,0,0,0 –>

F12 (10А) — Лампа света заднего хода в правом заднем фонаре.

p, blockquote 27,0,0,0,0 –>

F13 (15А) — Подушка безопасности.

p, blockquote 28,0,0,0,0 –>

F14 (15А) — Возбуждение генератора, форсунки, датчик скорости автомобиля, клапан продувки адсорбера, клапан рециркуляции отработавших газов, датчик фаз.

p, blockquote 29,0,0,0,0 –>

F15 (15А) — Катушка зажигания Шевроле Ланос.

p, blockquote 30,0,0,0,0 –>

F16 (15А) — Лампы указателей поворотов в блок-фарах, лампы указателей поворотов в задних фонарях, электропривод правого наружного зеркала заднего вида.

p, blockquote 31,0,0,0,0 –>

F17 (15А) — Цепи питания блока управления двигателем и реле топливного насоса от выключателя зажигания.

p, blockquote 32,0,0,1,0 –>

F18 (20А) — Электродвигатель очистителя ветрового стекла, электродвигатель насоса омывателя ветрового стекла.

p, blockquote 33,0,0,0,0 –>

F19 (10А) — Обмотки реле электрообогревателя заднего стекла, реле компрессора кондиционера, реле стеклоподъемников, реле (К4, К8, К11) электродвигателей вентиляторов системы охлаждения.

p, blockquote 34,0,0,0,0 –>

F20 (20А) — Электродвигатель вентилятора отопителя (1-я, 2-я и 3-я скорости).

p, blockquote 35,0,0,0,0 –>

Блок с реле

В салоне находится блок реле, состоящий из четырех элементов. Располагается он за крышкой регулятора света фар.

p, blockquote 37,0,0,0,0 –>

Схема

p, blockquote 38,0,0,0,0 –>

p, blockquote 39,0,0,0,0 –>

Обозначение

p, blockquote 40,0,0,0,0 –>

  1. Противотуманный фонарь;
  2. Реле 4 скорости вентилятора отопителя;
  3. Реле прерывистого режима работы очистителя ветрового стекла;
  4. Аварийная сигнализация.

Устройство вентилятора

Прежде чем перейти непосредственно к причинам и методам решения проблемы необходимо понимать конструктивные особенности узла. Иными словами говоря – как устроен вентилятор радиатора на автомобиле.

Устройство системы охлаждения.

Элементы системы охлаждения: 1 – электровентилятор; 2 – кожух электровентилятора; 3, 34 – гайки; 4, 7, 9, 10, 12, 13, 15, 17, 18, 20, 25, 27, 30, 32, 36, 38, 39, 41, 43, 45 – хомуты; 5, 28, 46, 47, 50 – болты; 6 – подводящий шланг подогрева дроссельного узла; 8 – тройник; 11 – подводящий шланг отопителя; 14 – перепускной шланг; 16 – отводящий шланг отопителя; 19 – отводящий шланг подогрева дроссельного узла; 21 – корпус термостата; 22 – уплотнительное кольцо крышки термостата; 23 – термостат; 24 – патрубок водяного насоса; 26 – отводящий шланг водяного насоса; 29 – соединительный патрубок; 31 – жидкостный шланг расширительного бачка; 33 – расширительный бачок; 35 – пробка расширительного бачка; 37 – пароотводный шланг расширительного бачка; 40 – подводящий шланг радиатора; 42 – радиатор; 44 – отводящий шланг радиатора; 48 – кронштейн крепления радиатора; 49 – верхняя подушка крепления радиатора; 51 – нижняя подушка крепления радиатора

Также стоит рассмотреть, электрическую схему вентилятора радиатора:

Электросхема вентилятора охлаждения.

Что такое датчик ОЖ и зачем он нужен на Ланосе

Датчиком температуры охлаждающей жидкости ДТОЖ называют неотъемлемую деталь автомобиля, посредством которой контролируется работа вентиляторов

Об этом назначении устройства знают многие владельцы автомобилей, но мало кому известно о второй не менее важной функции рассматриваемой детали. Эта функция заключается в удерживании стабильной работы мотора

Что это означает?

Датчик температуры ОЖ соединен с электронным блоком управления. ЭБУ снимает показания с устройства, тем самым осуществляется корректировка работы двигателя. Когда мотор запускается на холодную, то ДТОЖ подает соответствующий сигнал о низкой температуре. ЭБУ принимает решение обогащения топливной смеси, чтобы быстрее прогреть мотор. Как только двигатель будет прогрет, ЭБУ снова скорректирует топливную смесь.

Если ДТОЖ выйдет из строя, то это приведет к неприятным последствиям в виде:

  • Не будет включаться вентилятор охлаждения (или вентиляторы в зависимости от комплектации автомобиля Ланос) при достижении пороговой температуры. Температура срабатывания на включение вентилятора Lanos составляет 95 градусов
  • Нестабильная работа двигателя «на холодную». При сильных морозах порой невозможно завести двигатель, причиной чего является неисправный ДТОЖ

https://youtube.com/watch?v=V9cAs04TyHU%3F

Расположение датчика температуры охлаждающей жидкости и его замена

Замена датчика температуры жидкости не является сложной задачей (хотя многое зависит от того, как двигатель установлен в камере). Чаще всего он находится в головке двигателя и в его окрестностях его следует искать. При проверке его состояния необходимо учитывать тот факт, что у автомобиля может быть второй, так называемый Датчик температуры жидкости расположен на самом радиаторе.


Расположение датчика температуры охлаждающей жидкости и его замена

Так было и с представленным Aveo T300. Однако неисправный датчик был расположен в головке двигателя, и доступ к нему был очень легким . Это может быть достигнуто вручную без снятия корпуса двигателя. Хотя Aveo T300 — это больше, чем новейший дизайн Opel Corsa, он по-прежнему является автомобилем с хорошим доступом к оборудованию двигателя. Второй из датчиков, так называемый Управляемый, он, к счастью, был в хорошей форме, но даже доступ к нему у Aveo T300 довольно хороший.

При замене датчика температуры охлаждающей жидкости охлаждающая жидкость должна быть слита из системы, так как датчик частично погружен в нее. После замены датчика заполните систему новой охлаждающей жидкостью, выпустите ее и прогрейте двигатель.
