Почему не заводится Шевроле Нива: стартер щёлкает, но не крутит

Реле стартера щелкает, но сам он не крутится

Если при повороте ключа зажигания щелчки доносятся из реле стартера, но при этом сам агрегат не крутится, то проблема может быть связана с неисправностью управляющего кабеля, который питает реле, или с проблемой в работоспособности самого реле.

В такой ситуации автомобиль можно завести, если замкнуть «плюс» от аккумулятора на положительную клемму управления с замка зажигания (к ней подключен провод наименьшего сечения из трех). Если при подобном подключении стартер начал крутиться, то неисправность точно не связана с аккумулятором, и проблему следует искать в реле, замке зажигания или проводке.

Диагностика втягивающего реле

Если при старте двигателя стартер не крутится, но при этом слышны щелчки, первым делом следует диагностировать само реле. Оно подключается к аккумуляторной батарее и замку зажигания через 2 кабеля. Один из них (толстого сечения) идет с положительной клеммы батареи, а второй (тонкого сечения) направляется с положительной клеммы управления замка зажигания. Имеется у реле и третий вывод (толстого сечения), который соединяет его с мотором стартера.

Чтобы диагностировать возможную неисправность во втягивающем реле, необходимо при помощи перемычки соединить две клеммы, к которым подходят провода толстого сечения. Для их соединения друг с другом можно использовать обычную отвертку, гаечный ключ или другие подручные инструменты

Возьмитесь на таком инструменте за изолированную поверхность и замкните с его помощью две большие клеммы (при этом важно, чтобы «перемычка» не касалась больше никаких металлических деталей под капотом)

Если результатом замыкания клемм стало вращение стартера, значит, проблема связана с контактными площадками в реле, которые могли обгореть из-за подачи высокого тока. В такой ситуации необходимо произвести замену реле, поскольку процедура зачистки контактов отнимет немало времени, но из-за отсутствия сплава цветных металлов на них, который наносится на заводе, проработают они недолго.

Диагностика проводки и контактов

В том, что стартер щелкает, но не крутится, могут быть виноваты плохие контакты или проблемы в проводке. Чаще всего неисправность возникает на пути передачи тока от положительной клеммы аккумулятора к втягивающему реле. Для запуска стартера требуется порядка 200 Ампер, но при проблемах в проводке и контактах до него может доходить гораздо меньший ток. Это приводит к тому, что запитать втягивающее реле удается (которому достаточно 10 Ампер), а на раскрутку самого стартера тока не хватает.

При подобной неисправности щелчки могут раздаваться сериями или время от времени умолкать. Если имеется такая проблема, необходимо проверить проводку, убедиться в отсутствии окисления на контактных площадках и в том, что они затянуты достаточно для полной передачи тока.

Возможные неполадки в работе механизма

Как и многие другие технические составляющие транспортного средства, стартер работает практически на износ, поэтому поломки неизбежны

Важно выяснить причины проявления той или иной неисправности и методы, благодаря которым можно устранить эти неполадки. Только правильная диагностика может дать желанный результат

Например, стартер не крутит и тяговое реле не вращается. В данном случае причиной может быть неисправность или разряженность батареи. Значит, нужно зарядить либо заменить аккумулятор. Если же с батареей все в порядке, стоит очистить выводы и смазать вазелином наконечники проводков. Это необходимо сделать, когда полюсные выводы сильно окисляются и наконечники растягиваются.

При обрыве витков тягового реле придется полностью заменить деталь. Бывает и такое, что обрываются провода, соединенные в цепь на реле стартера нива шевроле. В данном случае предстоит сменить контактную часть в выключателе зажигания.

Если в момент включения стартера шевроле нива не вращается якорь или же скорость его вращения слишком мала, причин неполадки может быть две. Первая – неисправна или же полностью разряжена батарея. Что делать в этой ситуации, понятно. Вторая – ослабло крепление наконечников на проводе, который соединяет стартер с кузовом. В этом случае нужно подтянуть все крепления.

Бывает и так, что сильно окисляются контактные болты на тяговом реле или же ослабевают гаечки, при помощи которых наконечники провода крепятся на этих самых болтах. Решить проблему можно, зачистив контактные болты и потуже затянув гайки. Иногда стартер не работает из-за того, что щетки коллектора сильно изнашиваются и зависают. Изменить ситуацию в лучшую сторону можно путем очистки коллектора и замены щеток в нем. Периодически требуется также заменить якорь.

Какие инструменты понадобятся для снятия

Для замены понадобятся следующие комплекты инструментов и приспособлений:

  • средних размеров плоская отвертка;
  • рожковые ключи;
  • торцовые головки, оснащенные воротом-трещоткой;
  • специальная проникающая смазка WD-40 (может и не пригодиться);
  • накидные ключи.

Когда все указанные инструменты будут подготовлены, можно приступать к процессу снятия старого стартера и замены его на новый по нижеприведенному алгоритму.

Сообщение VDV » 06 сен 2013, 11:07

Сообщение arty » 06 сен 2013, 13:07

Сообщение VDV » 06 сен 2013, 19:43

Сообщение lexandr62 » 06 сен 2013, 21:34

Сообщение arty » 06 сен 2013, 22:34

Сообщение VDV » 07 сен 2013, 09:20

Сообщение lexandr62 » 07 сен 2013, 10:29

Сообщение VDV » 08 сен 2013, 20:29

Сообщение lexandr62 » 08 сен 2013, 20:40

Сообщение VDV » 13 сен 2013, 09:18

Сообщение APost » 13 сен 2013, 09:56

VDV ты ещё бы на ремешочек глянул и ваще выясни кормит ли чем гена твой аккум. а то ить часто менять аккумы придёцца.

у моей шнивы родной курский аккум редкостным гуаном оказался. три зимы с ним кувыркался — думал, что я дурак. нифига. это он дураком оказался.

и кстате, мне дык сразу понятно было когда с разряженным аккуммом машинка не заводилась. звуки уж больно характерные.

Сообщение SHERIF » 19 янв 2014, 11:17

Сообщение serzh » 19 янв 2014, 12:49

Добавлено спустя 40 секунд: акб сел в ноль

Добавлено спустя 59 секунд: или масса акб-кузов отсуцтвует

Сообщение SHERIF » 20 янв 2014, 17:16

Сообщение kirill58 » 05 фев 2015, 23:21

Сообщение AVTOLIK » 06 фев 2015, 20:06

Сообщение kuzovok78 » 14 авг 2017, 21:22

Опишу свою неполадку. Машина 2003 года. Владею 2 дня. Не судите строго. На холодную не набирается давление в магистрали. Т.е. не гудит моторчик. Помогает скидывание клеммы с аккумулятора. Несколько минут жду потом заводится. Точно пока не установил каждый раз это помогает или нет. В каком направлении копать? До насоса добрался. Он прикручен на двух гайках. Остальные лежат рядом. Видел 3 или 4 провода. Правильно понимаю, что два из них это питание для насоса. И 1 или 2 нужны для датчика уровня топлива? Какие провода по цвету питание насоса? Правильно понимаю, что насос включается периодически для поддержания давления в магистрали ? Где обычно устанавливается сигналка? Как мне ее найти, чтобы исключить прерывание питания насоса сигналкой?

Добавлено спустя 9 минут 48 секунд: Еще пара моментов о которых умолчал. На горячую заводится с первого раза. Т.е. в магазин могу сходить спокойно. А вот через несколько часов только через скидывание клеммы. Предыдущая владелица сказала, что ничего подобного не было. Но буквально за день до продажи у нее закончился бензин и на сухую моторчик поработал. Верить ли не знаю. Что вообще может быть с такими симптомами: Моторчик, сигналка, мозги, реле насоса? С чего начать?

Добавлено спустя 9 минут 47 секунд: Да еще лампа с чеком горит.

Сообщение юрий1978 » 14 авг 2017, 22:06

По своему опыту — больше 10ти машин разных марок, в первую очередь смотри за щитком приборов, обшивку боковины в ногах водителя, если там нет, то грустнее — как где угодно под торпедой (но обычно поближе к блоку предохранителей, так и вообще где угодно, в одной из машин , а конкретнее в свое время в таврии в результате долгих поисков нашел в крышке габажника. Но это уже экстрим, чаще всего те места что озвучил выше — всё зависит от сервиса где ставили

Добавлено спустя 2 минуты 26 секунд:

Да, два питание насоса, 1 реостат датчика и еще один это лампа уровня топлива, по цветам не скажу — у меня не шевик, но суть одна и та же, а вообще замерить бы давление на рампе

Проверка работоспособности втягивающего и контактного реле

Когда плохо работает ВР, при попытке запуска движка раздаются четкие сухие щелчки, если причиной дефекта является контактное реле, щелканье в этом случае получается тихое и достаточно мягкое. Сначала проверяем работоспособность самого стартера, делается это примерно так:

  • снимаем пусковое устройство с автомобиля;
  • к снятому аккумулятору подсоединяем клеммные провода, другие их концы соединяем с основным плюсом и массой стартера;
  • подсоединяем еще один провод на стартерную обмотку, другим его концом касаемся плюсового вывода АКБ, при этом удерживая пусковое устройство;
  • если стартер рабочий, бендикс войдет в зацепление, ротор будет вращаться, если нет – вращения не произойдет, а при подаче напряжения будет происходить легкое искрение;
  • чтобы полностью убедиться, что стартер не реагирует или наоборот, откликается на подачу питания, подаем плюс непосредственно на обмотку.

Теперь, не разбирая стартерного узла, можно проверить работу втягивающего реле:

  • подаем минус на вывод обмотки;
  • кратковременно касаемся контактного вывода ВР, куда подается питание с замка зажигания (на многих автомобилях этот контакт оснащается «фишкой»);
  • при подаче питания и исправном реле будет раздаваться четкий щелчок, а бендикс при этом перемещаться назад;
  • если бендикс не выходит, нужно разбирать и диагностировать втягивающее реле.

Рекомендуем: Проверка и регулировка стояночного тормоза

Также ВР можно проверить, когда оно снято со стартера, здесь тоже подаем питание проводами с аккумулятора (плюс и минус). При подаче «+» на управляющий контакт сердечник на исправном реле будет втягиваться, если ВР неисправно, полного хода сердечника не наблюдается.

Еще может быть неисправным контактное реле стартера (КРС), которое обычно находится в салоне автомобиля или в моторном отсеке на панели рядом со стеклоочистителями. В таком случае при повороте ключа зажигания могут раздаваться слабые щелчки, а чаще и вовсе звуков не слышно. Прежде чем приступить к проверке самого КРС, необходимо убедиться в подаче питания на реле. Наличие напряжения удобно проверять с помощью контрольной лампочки, подсоединив концы щупов к соответствующим выводам, минус здесь должен быть постоянным, а плюс появляться при соответствующем положении замка зажигания (З.З.).

Следует учитывать, что у каждой модели автомобиля разрабатывается своя схема, на некоторых авто устанавливается реле блокировки стартера (имеет другое назначение), у каких-то машин КРС отсутствует вовсе. Проверять цепочку нужно по электрической схеме, но принцип действия, предполагаем, в целом понятен. Если плюс на соответствующий контакт в колодке не приходит, вероятно, неисправна контактная группа ЗЗ, также может быть обрыв проводов, плохое соединение в колодках, в некоторых случаях при внимательном осмотре можно увидеть следы оплавления изоляции.

Само КРС проверяется также с помощью контрольной лампочки или мультиметра, но при самостоятельном поиске дефекта удобнее исправное реле иметь в запасе, учитывая, что деталь стоит недорого, практически всегда есть в автомагазинах.

Неисправности электрической части

В первую очередь для всех типов и моделей автомобилей стоит обратить внимание на аккумуляторную батарею – она может быть изношена или просто разрядиться.
Намочился или пришел в негодность стартер.
Клеммы могли окислиться, что привело к плохому контакту аккумулятора.
Неисправности часто бывают из-за дефектов свечей зажигания, которые возникают при использовании некачественного топлива. Также свечи могли попросту износиться, образовывая большой зазор.
Еще одной причиной является перегорание предохранителя.
Поломка реле зажигания.
Возможно, что был оторван провод, питающий стартер или инжектор.
Иммобилайзер не работает.

Схема на Нива Шевроле

Требуется точно знать, где расположено реле стартера. Для этой цели рекомендуется изучить схему расположения всех предохранителей. Новый элемент, который устанавливается в ходе ремонта, должен иметь ту же маркировку по току.

Для автомобилей до 2009

Значения, которые указываются:

  • К1 – элемент для контроля работы всех установленных ламп;
  • К2 – отвечает за очистку в автоматическом режиме ветрового стекла;
  • К3 – поворотники и «аварийка»;
  • К4 – ближнее освещение от фар;
  • К5 – требует внимания дальний свет;
  • К6 – контакты выключателя зажигания;
  • К7- обогрев стекла, расположенного в багажном отделение.

К8 является резервом (дополнительный).

Для выпущенных после 2009

Значения актуальные для моделей, чей год выпуска 2010, 2011,2012. В этот период входит также 2013 (символ также остается К): 1 – ветровое стекло, 2 –элемент прерывателей поворотников, аварийная сигнализация, 3 – ближний свет, 4 – дальний свет фар. Предохранитель под номером 5 –этот сигнал оповещает об обогреве стекла двери багажного отсека, и о состоянии вентилятора. Следующий сигнал 6 – контакты выключателя зажигания, 7- обогрев стекла, расположенного в багажном отделение.

Предохранитель под номером 8 также является резервным.

Причины, почему не заводится Lada 4×4 (стартер не крутит)

Возможная неисправностьДиагностикаСпособ решения
АКБ разряженСтартер щелкает, но не крутит. Напряжение на выводах АКБ при включенных потребителях менее 12 ВЗарядить или заменить АКБ
Окисление клемм АКБ или плохое соединениеСтартер щелкает, но не крутит. При включении стартера напряжение на его выводах падает намного больше, чем на выводах АКБЗачистить контакты, смазать вазелином и хорошо затянуть
Проблемы в проводке тягового (втягивающего) реле стартера, контакты зажигания 30 и 50 не замыкаются.При повороте ключа нет щелчка под капотом (реле не срабатывает). Проверить наличие напряжения на управляющем контакте втягивающего релеЗачистить контакты, смазать вазелином и хорошо затянуть. Заменить замок зажигания
Втягивающее реле стартера неисправно.При повороте ключа нет щелчка под капотом (реле не срабатывает), но на управляющем контакте втягивающего реле есть 12 В. Стартер крутиться при замыкании отверткой. Не крутит стартер только на горячую (когда двигатель прогрет)Заменить втягивающее реле стартера
Окислены контакты втягивающего реле, плохой контакт «масса»При повороте ключа есть щелчок под капотом, но стартер не крутит. Проверьте омметром сопротивление цепи «АКБ — стартер», а также провод «массы». Если цепи исправны, снимите стартер и проверьте работу его релеЗачистить контакты, смазать вазелином и хорошо затянуть. Заменить втягивающее реле
Обрыв или замыкание в удерживающей обмотке втягивающего релеПри включении стартера из-под капота раздается треск. Напряжение на АКБ в пределах нормы. Реле проверяется омметром или по его чрезмерному нагревуЗаменить втягивающее реле стартера
Обгорание коллектора стартера, зависание щеток или их сильный износСтартер не крутится или крутится медленно. На снятом стартере проверьте усилие прижатия щеток к коллектору, их остаточную высоту, износ коллектораОтремонтируйте стартер. При сильном износе коллектора замените стартер
Обрыв или замыкание в обмотке якоря стартераСтартера не крутится или крутится медленно. Исправность обмотки проверяется омметром или по потемнению изоляцииЗаменить стартер
Пробуксовка муфты свободного ходаСтартера крутится, но маховик неподвиженЗамените муфту или стартер
Зубчатый венец проворачивается на маховикеСтартер крутится, а маховик и коленвал неподвижны. Есть визг, вой со стороны картера сцепленияЗамените маховик
Двигатель или навесные агрегаты заклинилоПроверить вращение коленвала, шкивы генератора, насоса охлаждающей жидкости и насоса гидроусилителя руляВыполнить ремонт двигателя или его навесных агрегатов
Повреждены шестерня привода стартера или зубья венца маховикаВизуальный осмотр после снятия стартераОтремонтируйте или замените стартер, замените маховик

А вы сталкивались с проблемой запуска двигателя, когда стартер не крутит? В чем была причина вашей неисправности? Напомним, другие инструкции по ремонту и эксплуатации Lada 4×4 можно найти в этой категории или по содержанию.

Ключевые слова: стартер 4х4 | двигатель 4х4 | система зажигания 4х4 | система питания 4х4 | ЭСУД 4х4

Обнаружили ошибку? Выделите ее и нажмите Ctrl Enter..

Доллар подорожал, АвтоВАЗ может повысить цены на LADA

Какое масло заливать в коробку передач автомобилей LADA

Шум, треск, стук скрип при повороте руля автомобиля Лада

Обзор и установка аэродинамических щитков колес на автомобили Лада

Состояние дорог, внешние условия в нашей стране таковы, что многих людям необходим автомобиль с повышенной проходимостью. Отличным вариантом, который сочетает в себе невысокую цену и хорошее качество считается Шевроле Нива

При эксплуатации этой машины отдельное внимание необходимо уделять стартеру, правилам его использования и ремонта

А еще интересно: Нива 4х4 или Шевроле нива: что лучше, сравнение чем отличается от простой Лады, какую выбрать 2121 или 2231, отзывы автовладельцев «

28 январь 2021 LadaOnline 150 630

Часто владельцы внедорожника ВАЗ 2121 или 2131 сталкиваются с проблемами, связанными с запуском двигателя. Например, при повороте ключа зажигания стартер не крутит. Рассмотрим возможные проблемы стартера Lada 4×4 и способы их решения.

Если автомобиль никак не реагирует на поворот ключа, нужно последовательно проверять приборы в следующем порядке.

Неисправность стартера

Если при запуске двигателя стартер издает один громкий щелчок и больше ничего не происходит, в 100%!случаев это вызвано неполадками в самом модуле. Один щелчок свидетельствует о том, что заряд доходит до стартера, так как реле щелкает. При этом выход из строя реле исключается. Причиной проблемы с функционированием этого модуля может быть нестабильный заряд, который до него доходит. В таком случае следует попробовать запустить двигатель еще раз, и повторять попытки с интервалом 20 секунд. Возможно, со 2-й или 3-й попытки у вас получится завести машину. Если двигатель так и не завелся, исследуйте такие потенциальные причины неисправности:

  • вышел из строя бендикс стартера;
  • сломалось втягивающее устройство;
  • главная обмотка стартера оборвалась;
  • замыкание обмотки;
  • изношены щетки и втулки.

В последнем случае необходимо лишь заменить вышедшие из строя составляющие.

В любом случае, вне зависимости от причины, по которой возникла данная неполадка, первым делом следует осмотреть и проверить все видимые снаружи контакты. Нередко стартер перестает выполнять нормально свои функции из-за слабого контакта в том или ином узле. Также довольно частой причиной является нестабильный заряд. В таком случае достаточно лишь повторить попытку запуска двигателя несколько раз. Скорее всего, после двух-трех попыток вам удастся завести двигатель, и подобная ситуация не повторится при следующих запусках.

Даже если в итоге вам удалось завести двигатель с какой-то попытки, не стоит считать проблему решенной. В противном случае в какой-то момент автомобиль просто перестанет заводиться и вам придется искать альтернативные способы запуска двигателя. Не стоит решать проблему заменой стартера.

Автомобиль давно перестал быть роскошью. Представить жизнь без машины нынче трудно. Многие люди ездят на авто ежедневно и по любой потребности — на работу, учебу, дачу, по магазинам, на отдых. И поэтому становится очень плохо, когда автомобиль не заводится. Рушатся планы, отменяются встречи, люди теряют деньги!

Ситуации, когда стартер работает, но авто все равно не заводится, мы разберем в другой раз. А сейчас — о том, что делать, если не крутит стартер на Приоре.

Для начала поймем, как работает стартер, каково его устройство. Электродвигатель с шестеренкой, которая зацепляется с маховиком двигателя и крутит его при запуске. Все это упрятано в корпус, на котором крепится втягивающее реле. Оно предназначено для ходом шестеренки и подачи питания на электромоторчик.

Когда вы поворачиваете ключ зажигания, ток подается на реле. С помощью электромагнита оно втягивается, при помощи специального механизма передвигает при этом шестеренку и запускает двигатель путем замыкания контактов. Когда ключ отпускается, на магнит втягивающего реле питание перестает подаваться, происходит срабатывание реле в другую сторону и контакты размыкаются. Итак, мы знаем, как в общих чертах выглядит принцип работы стартера, соответственно теперь нам будет проще понять, отчего на Приоре не крутит стартер.

Если при повороте ключа зажигания раздаются щелкающие звуки, а лампочки на панели приборов гаснут — возможно, дело в аккумуляторе. Его необходимо проверить, подзарядить, долить электролита или заменить. Аккумулятор в порядке? Тогда ситуация становится интереснее. Проверьте провода, которые идут от аккумулятора. Если они греются, проверьте их контакт с аккумулятором. Снимите с клеммы, зачистите, смажьте их (бывает, происходит окисление) и установите обратно.

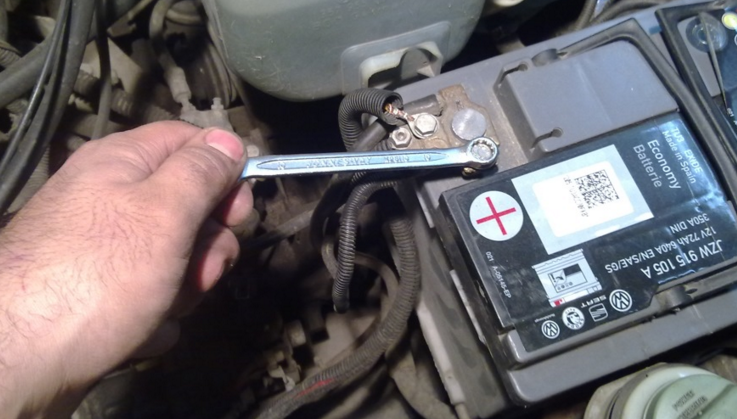

Посмотрите соединение клеммы массы с кузовом. Если нужно — зачистите данное соединение. Проверьте место соединения клеммы «плюс» и стартера. Определите, поступает ли питание на втягивающее реле от замка зажигания. Для этого нужно отсоединить разъём от реле, и повернув ключ зажигания «на старт» замерить напряжение на разъеме.

Все еще не крутит стартер Приоры? Тогда придется снять его с машины и проверить.

Процедура снятия выглядит так: отсоедините клеммы аккумулятора, открутите и снимите воздушный фильтр, отверните и снимите провод «плюс» от стартера. Затем отсоедините разъем от реле, отверните гайки крепления стартера и снимите его. Мы уже куда ближе подобрались к решению вопроса, почему у Приоры стартер не крутит. Теперь берем провода для прикуривания («крокодилы») и соединяем ими провод «минус» аккумулятора и корпус стартера. Плюсовой замыкаем на разъем реле, после чего должно произойти срабатывание и выброс шестеренки вперед. Если нет — меняйте втягивающее.

Можно зацепить минусовой провод на корпус стартера, а плюсовой — на нижний вывод втягивающего реле. Электромотор не сработал? Виноваты, скорее всего, щетки электродвигателя.

Диагностика и ремонт своими руками

Итак, если двигатель отказывается запускаться на горячую, нужно произвести диагностику стартерного узла. Подробнее о том, как проверить и отремонтировать устройство, мы расскажем далее. Стартерный механизм представляет собой электродвигатель, который вступает в работу, получая энергию от АКБ. Одной из основных характеристик этого узла является потребление большого тока в момент запуска ДВС, но это происходит только в течение нескольких секунд. Да и то, благодаря возможности аккумулятора не разряжаться.

В том случае, если узел плохо работает на горячую, а все агрегаты, механизмы и цепи работают в нормальном режиме, необходимо произвести его ремонт. Такая процедура не относится к категории простых, поэтому вам необходимо обладать определенными навыками и знаниями. Как правило, данный узел монтируется в наиболее неудобном для автовладельца месте — в нижней части мотора. Для ремонта подготовьте стандартный инструментарий, включающий в себя набор гаечных ключей. Для большего удобства вам придется использовать и удлиненный торцевой ключ (автор видео о неисправностях, а также подробное ремонте устройства в домашних условиях — канал Эксин Плюс).

В любом случае, сначала необходимо произвести демонтаж механизма, эта процедура индивидуальна для каждого авто, поэтому описывать ее мы не будем. После того, как узел будет снят, нужно разобрать его конструкцию. Если вы не хотите столкнуться с проблемой сборки после ремонта, то перед тем, как разобрать конструкцию, сделайте на корпусе соответствующие метки.

Это интересно: 7 автомобилей, которые прослужат больше 15 лет

При разборе механизма обратите внимание на состояние следующих элементов:

  1. Узлов и контактов. Если вы заметили, что где-то плохой контакт, его нужно либо зачистить, либо заменить. В некоторых случаях зачистка позволяет избавиться от обгорания или окисления.
  2. Обгонная муфта или бендикс, этот компонент также надо тщательно проверить. Убедитесь в том, что возможна дальнейшая эксплуатация данного компонента. Если шлицы бендикса стерлись, то лучше будет его поменять.
  3. Якорь.При выходе из строя данного компонента возможны проблемы в работе мотора. Якорь оснащается коллектором, который может выгореть в результате сильного износа щеток. Кроме того, на коллекторе не допускаются какие-либо подгорания, то же самое касается и посинения пластин. На этом же этапе следует произвести диагностику целостности обмоток вместе с изоляцией.

Также когда этот узел будет разобран, нужно будет осуществить профилактику всех составляющих элементов. Все без исключения детали необходимо очистить от грязи и пыли, поскольку это может стать причиной некорректной работы узла в целом. В том случае, если причина помех в работе механизма обусловлена подгоранием контактом, их надо заменить, если износом или залипанием щеток, то можно попытаться их отремонтировать. Если ремонт не даст результатов, то щеточный узел меняется, для этого можно приобрести в любом автомобильном магазине специальный ремкомплект. В том случае, если механизм попросту не подлежит ремонту, его необходимо будет поменять на работоспособный.

Если необходимость ремонта вызвала у вас трудности, то лучше обратитесь за помощью к специалистам. Пусть вы заплатите деньги, зато будете уверены в правильности выполненных действий и функциональности узла.

При запуске щелкает, но стартер не крутит

В один прекрасный момент садишься за руль своего автомобиля, вставляешь ключ и пытаешься завести двигатель. Но вдруг случилось неожиданное — под капотом что-то щелкает, но стартер не крутит. То есть нет того свистящего звука, после которого двигатель транспортного средства вступает в работу. Это означает, что где-то возникла неисправность в системе запуска.

Ну а теперь следует разобраться в том, почему тяговое реле не может выполнить возложенную на неё функцию. Первым делом следует провести диагностику на слух: слышен только единичный щелчок, после которого наступает молчание, или звук постоянный

Это очень важно. Исходя из такой простой диагностики можно значительно сузить круг поиска неисправности

Если постоянно щелкает, но стартер не крутит, то причиной тому могут быть:

— Плохая масса кузова с силовым агрегатом. В этом случае необходимо проверить соответствующие контакты и надежность их соединения. Если они окислены или загрязнены, то их следует очистить при помощи наждачной бумаги. Можно также проложить дополнительный массовый провод.

— Плохие контакты на клеммах аккумуляторной батареи.

Во многих случаях проблему с нехваткой напряжения можно предугадать. Например, когда долго крутит стартер при запуске двигателя, то уже следует поискать причины такого его поведения. Вполне возможно, что источник плохого пуска кроется в аккумуляторе или проводах.

Если после поворота ключа только один раз щелкает, но стартер не крутит, то в этом случае причина неисправности может заключаться:

— в плохой массе двигателя;

— в ненадежном соединении тягового реле со стартером или обугливании их контактов;

— в стартере.

— сгорел провод, идущий от тягового реле к обмоткам стартера;

— износились щетки стартера;

— износились втулки стартера;

— произошло замыкание обмоток якоря;

— произошел обрыв или замыкание одной из обмоток стартера;

— деформировалась или сломалась вилка привода бендикса;

— появились забои на зубьях бендикса.

Вот по таким причинам под капотом транспортного средства щелкает, но стартер не крутит двигатель. Вернуть работоспособность автомобилю в большинстве случаев очень легко при проверке электрики и устранении выявленных недочетов. Если же причина кроется в неисправности самого стартера, то в этом случае придется выполнить его ремонт либо заменить на новый.

Почему не крутит стартер?

Что делать, если машина не может завестись, при этом стартер не реагирует, щелкает, но не крутит и не схватывает? Почему не получается запустить мотор при повороте ключа, каковы причины неисправности? Одной из основных причин, по которой устройство не выключается, является отсутствие питания механизма. Возможно, это свидетельствует об отсутствии необходимого уровня напряжения в сети, что связано с разрядом аккумуляторной батареи. Если АКБ полностью разряжена или отключена, механизм не будет показывать признаков жизни.

Автомобильный стартер в разрезе

Если при повороте ключа стартер не щелкает, двигатель не запускается, то в первую очередь нужно проверить качество подключения кабелей аккумулятора. Возможно, провода аккумулятора не отсоединены от клемм, а просто окислились.

Если это так, то не стоит поднимать панику, нужно просто выполнить такие действия:

  • сначала нужно выключить аккумулятор и отключить от него клеммы;
  • используя наждачную бумагу, необходимо обработать внутренние части клемм аккумулятора, также потребуется произвести очистку контактов батареи;
  • после этого нужно проверить, насколько заряжен аккумулятор — для этого используется зарядное устройство;
  • далее, необходимо произвести диагностику целостности кабелей, а именно провода, предназначенного для питания стартера;
  • выполнив эти действия, клеммы аккумулятора нужно зафиксировать наиболее прочно, чтобы впоследствии они не отсоединились.

Зачастую одной из основных причин, почему стартер не крутит, при этом щелкает, является полностью разряженная батарея. Если с ключа не получается запустить ДВС, механизм может реагировать и демонстрировать некоторые признаки жизни. В частности, когда вы начнете поворачивать ключ, вы можете услышать тот характерный и мощный щелчок либо же механизм сможет прокрутить ДВС, но только один раз. Чтобы решить проблему на моторе бензин или дизель, попробуйте зарядить батарею — возможно, после этого силовой агрегат заведется.

Составные элементы механизма

Каждый автолюбитель знает, для чего в автомобиле нужен генератор — это устройство позволяет передавать напряжение на бортовую сеть и батарею.

Благодаря такой работе осуществляется дополнительный заряд АКБ, однако не стоит полагаться только на генератор, поскольку он не сможет полностью зарядить батарею:

  • в ходе заряда АКБ должен быть в спокойном состоянии;
  • когда работает генератор, на аккумулятор возлагает дополнительная нагрузка;
  • при движении АКБ в слабом режиме;
  • в любом случае, работа генератора позволит только частично возобновить уровень заряда батареи, потраченный на старт мотора.

Соответственно, если батарея разряжена полностью, рассчитывать только на ее заряд от генератора не стоит. Наиболее оптимальным вариантом будет зарядка устройства с помощью прибора ЗУ. Как показывает практика, в основном стартер не срабатывает, щелкает, но не крутит и не заводится мотор именно из-за АКБ. Однако в некоторых случаях бывает такое, что проблема обусловлена некорректной работой системы старта ДВС. При этом сам стартер может издавать нехарактерные для его работы звуки.

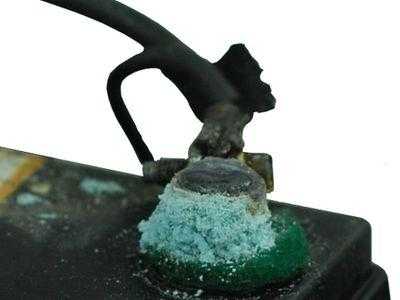

Окисление контактов АКБ

Если это так, и машина не заводится именно по этой причине, то вам придется потратить больше времени на ее выявление.

Ниже приведен список основных поломок, из-за которых не заводится дизель или бензиновый двигатель:

  1. Механизм мог отключить или периодически выключаться из-за того, что в сети случилось короткое замыкание. В результате этого могла сгореть одна из обмоток — таким образом, механизм даже может задымиться. Кроме того, характерным симптомом для этой поломки является неприятных запах гари в проводке.
  2. Выход из строя втягивающего реле. Это может привести к нарушению работы бендикса. Сам механизм отказывается контактировать с силовым агрегатом.
  3. Произошло истирание зубов бендикса, соответственно, этот компонент не может сработать и завести агрегат в результате отсутствия контактов.
  4. Произошла поломка в работе электрической схемы непосредственно стартера. Мог перегореть один из проводов либо выйти из строя один из контактов (автор видео — NazipovValera).

Как все работает?

Чтобы разобраться, где искать причину, рассмотрим принципиальную схему подключения стартера, которая является достаточно простой.

Поскольку стартер – силовой электродвигатель, то при включении в работу он потребляет немало энергии, источником которой выступает аккумуляторная батарея.

Схема включения стартера

Чтобы минимально снизить потери на сопротивление «плюсовой» провод питания имеет достаточно большое сечение и протянут напрямую от аккумулятора на втягивающее реле. «Минусом» же выступает сам двигатель.

Теоретически получается, что электроэнергия подается на стартер постоянно. Но в этой цепи есть разрыв, который позволяет включать электродвигатель только в нужный момент. И сделан этот разрыв во втягивающем реле. Провод от АКБ подходит к одному из выводов этого реле (всего их три). Второй вывод посредством шины соединен со щеточным узлом электродвигателя и в обычном состоянии эти два вывода разомкнуты. К третьему выводу подключается провод, идущий на замок зажигания, а от этого замка проложен еще провод — на аккумулятор.

Устройство стартера

В задачу втягивающего реле входит замыкание первых двух выводов, а также перемещение бендикса с шестеренкой для ввода в зацепление с маховиком.

Работает цепь так: в обычном состоянии якорь втягивающего реле из-за воздействия пружины находится в положении, когда выводы питания электродвигателя разомкнуты, а бендикс выведен из зацепления.

При повороте ключа, водитель замыкает цепь питания втягивающего реле. На его обмотку подается напряжение, в результате чего появляется магнитное поле, воздействующее на якорь, что приводит к его втягиванию. При этом он тянет бендикс, вводя в его зацепления, а доходя до упора, он замыкает собой выводы питания эл. двигателя (пятаки). В итоге разрыв цепи устраняется и на двигатель поступает энергия – он включается в работу.

Описанная неисправность – слышимые щелчки без срабатывания двигателя сигнализирует о том, что по каким-то причинам на второй узел напряжение не подается.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
