Гидравлический привод рабочих тормозов УАЗ-31512 и УАЗ-3741

Гидравлический привод рабочих тормозов автомобилей семейства УАЗ-3151 и семейства УАЗ-3741 вагонной компоновки состоит из подвесной педали, вакуумного усилителя, двухкамерного главного цилиндра, сигнального устройства, трубопроводов с соединительной арматурой и колесных рабочих цилиндров.

Гидравлический привод рабочих тормозов УАЗ-31512 и УАЗ-3741, общее устройство.

Педаль гидравлического привода тормозов качается на оси, закрепленной в кронштейне. Возвратная пружина постоянно удерживает педаль в исходном положении, прижимая ее к колпачку выключателя сигнала торможения, установленного на кронштейне педали.

На легковых автомобилях семейства УАЗ-3151 педаль тормоза при помощи пальца соединена с вилкой толкателя усилителя. На грузопассажирских автомобилях вагонной компоновки семейства УАЗ-3741 педаль тормоза соединена с вилкой толкателя усилителя тягой и промежуточными рычагами.

Вакуумный усилитель рабочих тормозов УАЗ-31512 и УАЗ-3741, устройство.

Вакуумный усилитель служит для повышения эффективности рабочих тормозов при работающем двигателе. В корпусе усилителя, закрытом крышкой, установлены диафрагмы и крышка, разделяющие усилитель на четыре полости : две атмосферные и две вакуумные. В корпусе клапана управления установлены воздушный фильтр для очистки воздуха, поступающего в вакуумный усилитель, и толкатель с клапаном управления в сборе.

Поршень клапана фиксируется в корпусе клапана управления стопорными винтами. Между поршнем первичной камеры и корпусом клапана установлена диафрагма клапана управления, которая прижимается к седлу корпуса клапана пружиной. Диафрагмы поршня вторичной камеры и поршня вторичной камеры, и сами поршни вторичной и первичной камер усилителя связаны между собой соединителем.

При отпущенной педали тормоза диафрагмы и поршни вакуумного усилителя тормозов находятся в исходном положении под действием конической пружины. В центральном отверстии поршня первичной камеры установлены буфер и шток, воздействующие на поршни главного тормозного цилиндра.

Отверстие под шток герметизировано уплотнителем, отверстие под корпус клапана управления — уплотнителем и защищено резиновым чехлом, отверстие под соединитель герметизировано уплотнителем. В крышку вакуумного усилителя тормозов ввернут обратный клапан, на котором крепится шланг, соединяющий усилитель с впускной трубой двигателя.

Принцип работы вакуумного усилителя тормозов.

Работа вакуумного усилителя тормозов основана на использовании разрежения во впускной трубе работающего двигателя. При отпущенной педали тормоза все четыре полости вакуумного усилителя сообщаются между собой через систему клапанов, давление во всех полостях усилителя одинаково. Диафрагма клапана управления прижата к седлу корпуса пружиной. Доступ атмосферного воздуха в полости усилителя закрыт.

При нажатии на педаль тормоза толкатель перемещает поршень, который перекрывает зазор между поршнем и диафрагмой клапана управления. При этом атмосферные полости усилителя разобщаются с вакуумными полостями, в последних при работающем двигателе создается разрежение.

При дальнейшем перемещении поршень отжимает диафрагму от седла корпуса, при этом открывается доступ воздуха в атмосферные полости. Сила, возникающая из-за разности давлений в полостях, перемещает корпус клапана управления, диафрагмы с поршнями, создавая дополнительное усилие на шток и поршни главного цилиндра.

При растормаживании оттяжная пружина педали тормоза возвращает толкатель в исходное положение, связь полостей с атмосферой прерывается, поршни диафрагм, диафрагмы и корпус клапана управления отжимаются возвратной пружиной и штоком в исходное положение, открывая сообщение между полостями : давление в них выравнивается.

При отказе вакуумного усилителя тормозов, на поршни главного цилиндра передается только усилие от ноги водителя. Регулировок вакуумный усилитель не требует. При отсутствии вакуумного усилителя вилка толкателя главного цилиндра на автомобилях семейства УАЗ-3151 непосредственно соединяется с педалью тормоза, а на автомобилях вагонной компоновки семейства УАЗ-3741 — с промежуточным рычагом привода.

Двухкамерный главный тормозной цилиндр рабочих тормозов УАЗ-31512 и УАЗ-3741.

Главный тормозной цилиндр служит для одновременного создания давления в обеих ветвях гидравлического привода рабочих тормозов при нажатии на педаль тормоза. Камеры главного цилиндра питаются тормозной жидкостью раздельно из двух бачков, установленных на корпусе цилиндра. Каждый из поршней имеет свою возвратную пружину. Взаимное положение поршней ограничивается втулкой-ограничителем и винтом.

Как проверить вакуумный усилитель тормозов

Возникает логический вопрос, как определить неисправность вакуумного усилителя тормозов. На самом деле сделать это достаточно просто, причем без использования дополнительного оборудования, проверку можно выполнить в условиях гаража и даже на улице.

Простейшая проверка выполняется по следующему алгоритму:

  • При заглушенном двигателе необходимо накачать вакуумный усилитель (тормозную систему). Делается путем нажатия на педаль тормоза примерно 4…5 раз.
  • В конце последнего нажатия педаль нужно зафиксировать в нажатом положении.
  • Запустить двигатель на холостых оборотах.
  • Если «вакуумник» работает исправно, то в него при запуске двигателя сразу пойдет разрежение, в результате чего педаль тормоз немного опустится вниз, что будет явно ощущаться поставленной на нее ногой.
  • Соответственно, если педаль не двигается и не реагирует на запуск двигателя, то имеет место разгерметизация в системе.

Другую проверку имеет смысл выполнить в случае, если тормозная система работает, вроде бы, исправно, но при нажатии на педаль тормоза наблюдается изменение в режиме работы ДВС. Так, проверка выполняется по следующему алгоритму:

Отсоединить трубопровод от впускного коллектора.

  • Его штуцер необходимо герметично «заглушить». Для этого можно воспользоваться хомутом или перетянутой резиновой трубкой с хомутом.
  • Запустить двигатель и дать ему немного прогреться.
  • Несколько раз нажать на педаль тормоза.
  • Если в момент нажатия на соответствующую педаль в режиме работы двигателя не произошло изменений (его обороты не повысились и не понизились), значит, в системе вакуумного усилителя тормозов имеет место разгерметизация.
  • Соответственно, если при нажатии педали двигатель начинает «захлебываться», значит, «вакуумник» и его система работают нормально.

Обратите внимание, что выполнение описанной проверки необходимо проводить при стоящем автомобиле, поскольку в таком режиме у него не будет работать вакуумный усилитель тормозов со всеми вытекающими последствиями.

Если проверка выявила наличие разгерметизации, то следующим шагом будет локализация места повреждения. Сделать это не всегда просто, поскольку трещина или место утечки может быть очень маленьким и порой находиться в самых неожиданных местах. Однако в качестве проверки и профилактики необходимо проверить следующие элементы системы вакуумного усилителя:

  • затяжка и общее состояние хомутов трубопровода ВУТ;
  • трубка герметичности ВУТ в местах зажимов и по всей длине (по возможности), зачастую причиной разгерметизации является появление трещины именно в упомянутой трубке;
  • состояние уплотнителя обратного клапана вакуумного усилителя, это также распространенная причина, особенно на старых автомобилях (например, ВАЗ-классика).

Если проверка не дала результатов, то имеет смысл попросту заменить все трубки вакуумного усилителя с хомутами.

Проверка обратного клапана

Проверить обратный клапан ВУТ можно с помощью одного из двух методов. Первый из них подразумевает демонтаж указанного элемента, а второй — на запущеном двигателе зажав педаль тормоза.

Как проверить снятый вакуумный усилитель тормозов

После того, как клапан снят, необходимо просто ртом или при помощи воздушного компрессора подуть в штуцер, который был подсоединен к усилителю. Если клапан исправен, то воздух должен проходить беспрепятственно. Следующий шаг в данном случае — втянуть воздух из того штуцера. Лучше всего ртом. Соответственно, обратно воздух клапан пропускать не должен. В противном случае обратный клапан частично или полностью вышел из строя и подлежит замене. Вместо рта можно воспользоваться плотной резиновой грушей, например, от ареометра.

Однако демонтировать обратный клапан — не лучшее решение, поскольку в процессе его снятия можно повредить герметичность системы вакуумного усилителя тормозов. Лучше проверять обратный клапан вакуумного усилителя тормозов на авто самым простым способом. В соответствии со вторым методом проверки рекомендуется действовать следующим образом:

  • запустить двигатель и дать поработать около одной-двух минут;
  • до упора нажать на педаль тормоза и заглушить двигатель;
  • если обратный клапан исправен, то он закроется, поскольку со стороны коллектора нет разрежения, а в камере сохранится вакуум, соответственно, педаль не будет давить вверх (не надо будет оказывать дополнительного усилия для ее удержания);
  • в противном случае (если педаль резко потянется вверх) имеет место повреждение обратного клапана ВУТ.

Как и в случае с трубопроводом, проще и быстрее заменить обратный клапан на новый, поскольку обычно этот агрегат является неразборным и неремонтопригодным, а цена его относительно невелика.

Как проверить вакуумный усилитель тормозов

Тормозная система автомобиля в постоянном режиме подвергается нагрузкам, а в так называемом агрессивном стиле езды по городским улицам, нагрузки эти возрастают непомерно. В общем, воздействия подобного рода осуществляются постоянно, даже если вы предпочитаете лояльный уровень скорости. Поэтому тормозная система должна диагностироваться с завидной регулярностью, дабы обеспечить автолюбителю максимальную степень безопасности. Неисправности в вакуумном усилителе случаются, как правило, из-за утраты кондиций диафрагмой, находящейся внутри этого узла. Она может лопнуть или покрыться трещинами также имеет место естественное устаревание резины и утрата ею своих качеств. Что в итоге? Диафрагма перестаёт образовывать вакуум. В некоторых случаях может подводить и выпускной клапан.

Чтобы осуществить проверку работоспособности вакуумного усилителя, нужно прибегнуть к следующим манипуляциям:

  1. Запускаем двигатель и даём ему немного поработать на ХХ, до достижения рабочего температурного уровня.
  2. Останавливаем движок.
  3. Выжимаем педаль тормоза.
  4. Первое движение ничем не будет отличаться от обычного, когда двигатель работает. На педаль необходимо нажимать до предела, при этом происходит выставление диафрагмы и образование вакуума.
  5. Отпускаем педаль и жмём на неё второй раз. Если в вакуумном усилителе имеются какие-либо неисправности, то при повторном нажатии вы будете ощущать характерный короткий ход педали.
  6. В том случае, если реакция тормозной системы такая же, как и в первый раз, то с усилителем всё в порядке. Когда отклонения покажутся вам незначительными, стоит обследовать подводящие трубки на наличие микротрещин.

Как отремонтировать или заменить детали

Шипит при торможении (с видеопримером)

На следующем видео можно услышать этот характерный звук:

К слову, штатный «вакуумник» ВАЗ-2110 по инструкции не подлежит ремонту, только замене, но мы и «сами с руками». Да и судя по количеству различных инструкций по самостоятельному ремонту автомобилей, выложенных в сети, можно утверждать, что любому отечественному автолюбителю со стажем более пяти лет можно смело присваивать звание инженера-конструктора заочно. Поэтому рассмотрим процедуру ремонта, тем более что разница в стоимости между ремкомплектом и самим вакуумным усилителем несоизмерима высока.

В любом случае вначале нам придётся демонтировать ВУТ, для этого нам понадобится минимум подручных средств.

Инструменты

  • Рожковые и торцевые ключи размерами «10», «13», «17»;
  • Мощная плоская отвёртка;
  • Ремкомплект или ВУТ в сборе;
  • Герметик и немного желания всё сделать своими руками.

Демонтаж

На данном этапе у нас есть выбор: или сделать всё так, как гласит инструкция завода-изготовителя (отсоединить главный тормозной цилиндр от ВУТ, откручивая от него все тормозные трубки, с последующей его прокачкой) или же чуть проще и малой кровью (просто отодвинув его в сторону).

В любом случае выбор за вами, я же пойду по лёгкому пути:

  1. Отсоединяем от тормозной педали шток-толкатель: Вакуумный усилитель тормозов ВАЗ 2110. Диагностика и ремонт Снимаем защёлку, вытаскиваем палец
  2. Отсоединяем от датчика уровня тормозной жидкости колодку с проводами: Вакуумный усилитель тормозов ВАЗ 2110. Диагностика и ремонт Отсоединяем колодку

В моторном отсеке откручиваем две гайки, крепящие главный тормозной цилиндр к «вакуумнику»:

Как раз в этом месте все «мануалы» требуют отсоединения тормозных трубок от ГТЦ, я же предлагаю открутить всего одну гайку крепления тормозных магистралей к салону и просто убрать ГТЦ в сторону:

В салоне, под панелью приборов открутите четыре гайки, крепящие кронштейн педали тормоза:

Приобретаем в магазине ремкомплект ВАЗ — 2108/2109:

Шипение при работающем двигателе+ видео по диагностике и замене

Данная неполадка возникает при подсосе воздуха в вакуумном патрубке усилителя тормозов. Необходимо проверить на наличие подсосов как сам патрубок, так и места его соединений со впускным коллектором и ВУТ. Так как при данной неисправности происходит разгерметизация впускной системы двигателя, то в третьем и четвёртом цилиндре происходит обеднение воздушной смеси и двигатель начинает «троить». Более подробно о диагностике данной неисправности можете узнать в этой видеоинструкции.

Мягкая, «ватная» педаль тормоза

Как правило, в этом случае происходит подсос воздуха в гидравлическую часть тормозной системы вследствие её разгерметизации. Выявляется визуальным осмотром и контролем за уровнем тормозной жидкости в расширительном бачке. Если же утечки не выявлены, а уровень жидкости в бачке продолжает убывать, то необходимо проверить целостность внутренней манжеты главного тормозного цилиндра со стороны ВУТ.

Вакуумный усилитель тормозов ВАЗ 2110. Диагностика и ремонт Последствия утечки через внутреннюю манжету ГТЦ

После того как утечка найдена, тормоза необходимо прокачать.

Автомобиль не «дотормаживает»

Эта неисправность встречается крайне редко и проявляет себя обычно после снятия/установки вакуумного усилителя с последующим его ремонтом. Для предотвращения этого «конфуза» необходимо проверять длину выходящего из корпуса ВУТ штока, в противном случае его может просто не хватить для полного хода поршней в главном тормозном цилиндре.

Вакуумный усилитель тормозов ВАЗ 2110. Диагностика и ремонт Регулировочный болт находится по номером 4

С помощью регулировочного болта (№4) необходимо сделать так, чтобы шток-толкатель был выше плоскости корпуса вакуумного усилителя на 1,25 миллиметров. Как правило, данную регулировку производит завод-изготовитель и каких-либо нареканий к вновь приобретённым ВУТ не возникает.

Рассмотренные в данной статье вопросы устройства, работы и ремонта вакуумного усилителя тормозов ВАЗ 2110 актуальны для всех типов отечественных автомобилей, могут лишь иметь место незначительные различия во внешнем виде ВУТ и его монтажных креплений.

Как вы сами смогли убедиться, несмотря на то, что вакуумный усилитель тормозов играет очень значимую роль в тормозной системе автомобиля, выявление его неисправностей и ремонт не требуют от вас каких-то необычайных навыков и знаний. Как говорится, «не боги горшки обжигают». Удачи!

Источник

Усилитель тормозов

Практически все современные машины оснащаются усилителями тормозов вакуумного типа. Они имеют довольно простую конструкцию, но при этом очень эффективны и достаточно надёжны.

Предназначение

ВУТ служит для передачи и повышения усилия от педали к главному тормозному цилиндру (ГТЦ). Иными словами, он упрощает действия водителя в момент торможения. Без него шоферу пришлось бы жать на педаль с неимоверной силой, чтобы заставить функционировать все рабочие цилиндры системы одновременно.

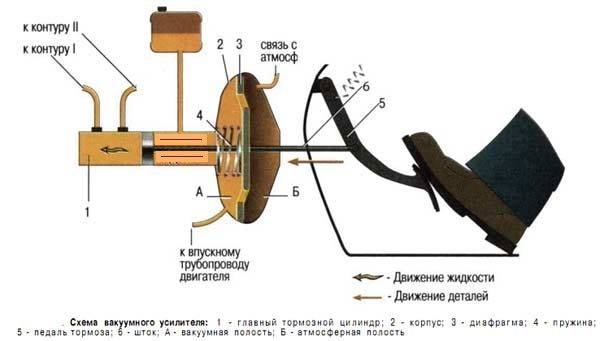

Устройство

Конструкцию ВУТ составляют:

  • корпус, представляющий собой герметичную металлическую ёмкость;
  • обратный клапан;
  • пластиковая диафрагма с резиновой манжетой и возвратной пружиной;
  • толкатель;
  • следящий клапан со штоком и поршнем.

Диафрагма с манжетой размещена в корпусе устройства и разделяет его на два отсека: атмосферный и вакуумный. Последний через односторонний (обратный) клапан подключён к источнику воздушного разрежения при помощи резинового шланга. В ВАЗ 2106 таким источником является труба впускного коллектора. Именно там во время работы силовой установки создаётся вакуум, который по шлангу передаётся к ВУТ.

Атмосферный отсек зависимо от того, в каком положении находится следящий клапан, может быть соединён как с вакуумным отсеком, так и с окружающей средой. Перемещение клапана осуществляется толкателем, который подсоединён к тормозной педали.

Диафрагма подсоединена к штоку, который предусмотрен для толкания поршня главного цилиндра. При её смещении вперёд шток надавливает на поршень ГТЦ благодаря чему происходит сжатие жидкости и нагнетание её к рабочим тормозным цилиндрам.

Пружина предназначена для возвращения диафрагмы в начальное положение по завершении торможения.

Как это работает

Функционирование «вакуумника» обеспечивает перепад давлений в его камерах. Когда мотор машины заглушён, оно равно атмосферному. При работающей силовой установке давление в камерах также одинаковое, однако там уже наблюдается разрежение, создаваемое движением поршней мотора.

Когда водитель жмёт на педаль, его усилие передаётся на следящий клапан через толкатель. Сместившись, он закрывает канал, который соединяет отсеки устройства. Последующий ход клапана выравнивает давление в атмосферном отсеке, благодаря тому что открывается атмосферный канал. Разница давлений в отсеках заставляет диафрагму изгибаться, сжимая возвратную пружину. При этом шток устройства нажимает на поршень ГТЦ.

Усилие, создаваемое «вакуумником», может превышать усилие водителя в 3–5 раз. Более того, оно всегда прямо пропорционально приложенному.

Расположение

ВУТ ВАЗ 2106 установлен в подкапотном отсеке машины с левой стороны моторного щита. Он закреплён четырьмя шпильками на пластине кронштейна педалей тормоза и сцепления. ГТЦ зафиксирован на корпусе «вакуумника».

Выбор

Дадим несколько рекомендаций относительно выбора нового вакуумного усилителя.

Критерий выбора

Требуемые параметры

Стоимость хорошего вакуумника сейчас составляет около 2,5 тысячи рублей. Это не самые дорогие, но и не дешевые китайские варианты. Оптимально для ВАЗ 2109

Настоящая упаковка, применяемая подлинным производителем, выполняется из гофрированного картона

На этикетке должны хорошо считываться — номер партии выпуска, дата производства детали и название непосредственно самого производителя

Покупать у базарных торговцев не стоит. Есть множество хороших, проверенных магазинов запчастей в любом городе. Не постесняйтесь попросить сертификаты, документы на детали


Выбираем грамотно

Сейчас на рынке достаточно много подделок. Такие детали стоят как оригиналы, а вот служат в разы меньше.

Что такое и для чего нужен ВУТ

Чтобы определить неисправность ВУТ, имеет смысл описать его предназначение, принцип работы, а также влияние вакуумного усилителя на работу двигателя. Итак, основная задача «вакуумника» заключается в усилении физической силы (обычно в 3…5 раз), прилагаемой водителем на педаль тормоза автомобиля. Это жизненно необходимо, поскольку даже очень сильный человек не в состоянии создать достаточное усилие в гидравлической тормозной системе, чтобы все тормозные колодки сжались до нужного значения в критический момент. Создается такое усилие за счет разряжения воздуха, а в качестве его источника используется область в впускном коллекторе двигателя либо нагнетается дополнительным насосом.

Конструкционно ВУТ состоит из двух камер — атмосферной ( со стороны водителя) и вакуумной (со стороны двигателя). Вакуумная камера с помощью соответствующего трубопровода соединена с впускным коллектором. При нажатии на педаль тормоза вакуумная камера соединяется с атмосферной с помощью толкателя, на котором имеется так называемый клапан слежения. Далее диафрагма соединяется со штоком и происходит нагнетание тормозной жидкости к тормозным цилиндрам. Если на тормозную педаль не оказывается усилие, то под воздействием обратной пружины диафрагма возвращается на место, давление на тормозную жидкость ослабевает, из-за чего тормозные колодки расходятся и торможение прекращается.

В самом простом случае вакуумный усилитель тормозов берет разрежение из впускного коллектора. Для этого он соединен с ним соответствующим трубопроводом. Однако во многих современных автомобилях для «вакуумника» существуют отдельные вакуумные насосы. Они бывают двух типов. Первый — механический, он имеет привод от распределительного вала двигателя. Второй — электрический, он приводится в действие отдельным электрическим двигателем. Использование дополнительных насосов не только повышает комфорт использования тормозной системы, но и повышает ее надежность (например, в случае повреждение и/или разгерметизации). Но все же насос — лишь вспомогательный элемент, и основное разрежение берется из впускного коллектора.

Его ремонт и замена

p, blockquote 34,0,0,0,0 —>

В случае отказа работоспособности ВУТ необходимо сразу принять меры к восстановлению его работоспособности.

p, blockquote 35,0,0,0,0 —>

Самостоятельно можно произвести замену вакуумного шланга. Также возможна замена вакуумного насоса в автомобилях с дизельными двигателями.

p, blockquote 36,0,0,0,0 —>

Более сложные ремонтные работы, связанные с восстановлением герметичности камер ВУТ, исправности диафрагмы, клапанов, других элементов конструкции, лучше доверить профессионалам на сертифицированной СТО. Следует помнить, что исправные тормоза – основа безопасности, на этом экономить не следует.

p, blockquote 37,0,0,0,0 —>

После ремонта необходимо проверить синхронность торможения колес, диагностировать системы ABS и ESP. Это следует делать на специальных стендах и соответствующем диагностическом оборудовании.

p, blockquote 38,0,0,0,0 —>

p, blockquote 39,0,0,0,0 —>

В большинстве случаев ремонт вакуумного усилителя может обойтись гораздо дороже, чем его покупка или замена ВУТ на б/у-шный в хорошем состоянии. Есть резон поискать усилитель на разборках. Тем более, они унифицированы: одна модель может применяться на разных марках автомобилей.

p, blockquote 40,0,0,0,0 —>

Головное устройство в автомобиле — что это такое и как его выбирать.

Видео — замена ВУТ на автомобиле ГАЗЕЛЬ:

p, blockquote 42,0,0,0,0 —> p, blockquote 43,0,0,0,1 —>

Способы обнаружения неполадок

Для тех, кто задается вопросом, как проверить вакуумный усилитель тормозов мы привели несколько вариантов начальной проверки системы. Работоспособность ВУТ проверяется следующими способами:

  1. Давится педаль тормоза, и запускается двигатель. Происходит сильное продавливание педали, если она не вернулась в прежнее положение, значит, в узле точно имеются проблемы.
  2. Запускается двигатель, проходит несколько минут, его глушат. Затем несколько раз, не напрягаясь, надавливают на педаль тормоза. Если все в порядке, то после первого натиска, педаль выжимается, как требуется, до упора. Это говорит о том, что возникший вакуум притянул перегородку, и шток начал толкать, как положено поршень ГТЦ. Но если во время второго нажатия на педаль, ход будет уменьшаться, то, значит, разряжению браться неоткуда. Когда после первого нажатия дальнейшие действия не ощущаются, значит, система неисправна.
  3. Этим способом проверки можно выявить утечки воздуха в системе. При запущенном двигателе давится педаль и задерживается. Не отпуская тормоз, глушится мотор, в таком положении педаль следует подержать секунд тридцать. Если происходит движение педали, значит, где-то нарушена герметичность. В камере начнет возрастать давление и диафрагма, под натиском возвратной пружины будет воздействовать на толкатель. Когда во время такой проверки педаль остается не измена, значит, ВУТ работает исправно.
  4. Также подсос воздуха можно проверить аналогичным способом: при неработающем двигателе несколько раз нажать на педаль до упора, а затем, удерживая педаль запустить двигатель. Посредством перепадов температур в камерах педаль должна, чуть опустится вперед. Когда этого не случилось, значит, нужно переходить к проверке самих шлангов на целостность. В том случае, если после устранения «подсосов воздуха» система продолжила «троить», то усилитель пора заменить на новый.

Если после первичной проверки были замечены неполадки, то нужно переходить к более длительному по времени процессу – осмотру на целостность деталей.

Диагностика ВУТ

3 Самостоятельная диагностика – несколько простых способов

Существует несколько простых и доступных каждому способов наверняка проверить, есть ли проблема в тормозном усилителе. Для этого обычно делается небольшой тест, который помогает понять насколько серьезны проблемы с данным агрегатом.

Запустите двигатель и дайте поработать в течение нескольких минут. Затем заглушите его и пару раз выжмите педаль тормоза в обычном режиме. Если усилитель исправен, педаль при первом нажатии выжмется до упора и со временем вернется на первоначальное место, а при последующих нажатиях ее ход заметно ослабится, так как при неработающем двигателе в системе не создается необходимый тормозной вакуум. В этом случае с усилителем все в порядке либо неисправность находится на начальной стадии.

Чтобы удостовериться точнее, проведите второе тестирование. Выжмите педаль до упора и заведите мотор. При исправном насосе в системе образуется нужное разряжение, мембрана поддавливает шток, который в свою очередь тянет за собой толкатель, соединенный с педалью. Следовательно, при включении двигателя педаль должна автоматически уйти немного ниже нажатого уровня. Если этого не происходит, то поломка очевидная и достаточно серьезная.

При обнаружении трещин, порезов или негерметичности соединений рекомендуем заменить шланг вместе с хомутами, возможно, проблема решится и вы отделаетесь недорогим ремонтом (стоимость нового трубопровода 1000-1500 рублей). Если из строя вышел механический насос, а с вакуумом в самой системе нет проблем, то выйти из положения можно, повернув шток на 180 градусов либо полностью удалив его из системы. Насос создает лишь дополнительное усилие, поэтому его можно удалить без последствий, однако ход педали станет туже, но к этому можно привыкнуть. Электрические насосы меняются сразу, так как ремонтировать их очень кропотливое и невыгодное занятие.

Проверка работоспособности

Данная инструкция будет актуальна при проверке вакуумного усилителя на моделях ВАЗ от 2113 до 2115. Так что методика явно универсальная.

  1. Нажмите на педаль тормоза до упора в пол около 4-5 раз. При этом двигатель должен быть не заведен, За счет этих нажатий вы создадите одинаковое давление в двух секциях вашего вакуумного усилителя. Клапан сообщит о проблемах сразу, как только вы начнете давить на педаль. Если в процессе нажатий вы услышите скрипы, это говорит о серьезных неисправностях.
  2. Сделав давление равномерным, заведите двигателя, удерживая при этом педаль тормоза в полу. Если система усиления тормозов исправна, тогда педаль сама поднимется после того, как будет заведен мотор. Если подобного не случилось, тогда вам обязательно придется столкнуться с ремонтными работами.
  3. Если проверка показала наличие проблем с усилителем, не забудьте дополнительно проверить качество крепления шланга и состояние фланца. Когда крепление имеет отклонение от нормы, это может сказываться на отсутствии подъема педали тормоза.

Иногда плохо зафиксированный крепеж становится причиной достаточно дорогого и на самом деле ненужного ремонта или замены вакуумного усилителя. Проведите предварительную проверку, чтобы самому себе не усложнять жизнь.

Когда менять усилитель

Тормоза представляют собой целую систему, которая состоит из множества элементов. Каждый из них должен функционировать правильно и эффективно.

Помимо проверки самого вакуумного усилителя, следует проинспектировать состояние патрубков тормозной жидкости, убедиться в отсутствии протечек тормозного раствора, посмотреть текущее состояние педали тормоза.

Если в системе торможения неисправности не были обнаружены, можно детальнее подумать над вопросом замены вакуумного усилителя.

Ремонтировать элемент не имеет никакого смысла. Проще сразу заняться заменой. От качества и своевременности проведенных работ зависит функциональность автомобиля и мощность, которую способен выдавать ваш двигатель. Недостаток мощности негативно сказывается на скорости движения и комфорте передвижения по городу и за его пределами.

Для замены вакуумного усилителя вам потребуется определенный набор инструментов и материалов. В него входят:

  • Набор отверток;
  • Пассатижи;
  • Накидной ключ на 13 и 17 миллиметров;
  • Специальный ключ для тормозных трубок;
  • Новые заглушки;
  • Новые штуцеры.

Процедура замены

Приступаем непосредственно к работе.

  1. Демонтаж вакуумного усилителя может быть осложнен из-за тормозного цилиндра. Потому советуем его снять предварительно. Другой вариант — отсоединить от тормозного цилиндра патрубки и сдвинуть в сторону на время. Тут уже сами решайте, как вам удобнее.
  2. Цилиндр является не главной проблемой. Тяжело справиться с креплением вакуумного усилителя. Просто делать это не очень удобно. Такая уж конструкция у ВАЗ 2114.
  3. Начните с клапана — уберите от него крепежи шланга, извлеките опорную втолку, после чего вы сможете вытащить палец тормоза.
  4. Далее с помощью ключа на 13 миллиметров демонтируются все четыре крепежа вакуумного усилителя.
  5. После всех неудобств проведенной работы, можно будет снять элемент и приготовиться ставить на его место новый усилок.
  6. Для этого вам придется установить специальную крепежную раму. Закручивается рама ключом на 17 миллиметров, после чего устанавливается новый компонент внутрь авто.
  7. Если вы хотите максимально возможно облегчить самому себе работу, не забудьте в первую очередь при обратной сборке соединить педаль тормоза с усилителем с помощью пальца. Уже после этого намного легче справиться с обратной установкой вакуумника на место.

Выполняя замену вакуумного усилителя, обязательно одновременно с этим поменяйте старый вакуумный шланг. Этот элемент далеко не вечный, потому по мере износа он будет негативно влиять на качество и эффективность работы нового вакуумника.
