Как проверить натяжение

В завершении работ требуется отрегулировать натяжение ременной передачи ГРМ на Приоре. Выполняется регулировка следующим образом:

  1. Используя специальный ключ, нужно повернуть ролик натяжителя против часовой стрелки.

    Ключ для регулировки натяжителя

  2. Совместить отметки на ролике, как было показано выше, после чего затянуть болт крепления.
  3. Провернуть шкив коленвала на 2 оборота за болт крепления по направлению движения часовой стрелки. При этом контролируется совпадение меток на шкивах распредвала и коленвала.

Проверить натяжение можно путем приложения усилия на резиновое изделие весом в 10 кг. Значение отклонения не должно превышать более 5-7 мм.

При затягивании болтов крепления шкивов и роликов рекомендуется пользоваться динамометрическим ключом. Момент затяжки для каждого элемента равняется следующим значениям:

  • для натяжного ролика – 35-41 Нм;
  • ролик упорный – 105-110 Нм;
  • болты крепления помпы – 15-20 Нм.

После проведения регулировки можно устанавливать защитный кожух на место. В завершении устанавливается ролик натяжителя ремня генератора, а также сам ремень. Эти элементы также рекомендуется заменить новыми. В завершении не забудьте залить ОЖ перед запуском мотора.

По окончанию проделанной работы можно запускать мотор и проверять его работу. При правильно установленных метках запуск двигателя произойдет при первом повороте ключа в замке зажигания. При этом двигатель должен работать равномерно, и держать обороты в районе 800-900 оборотов в минуту. Прислушайтесь к работе ременной передачи ГРМ. Не должно быть никаких посторонних звуков и шумов. Наличие свиста или гула говорит о том, что натяжитель перетянут, и нужно его ослабить.

Как заменить ремень ГРМ на ВАЗ 2170-ВАЗ 2172?

Снятие:
1) Первое что нужно сделать, это подготовится к снятию ремня, в подготовку входит скидывание клемму минус с аккумуляторной батареи (Как её скинуть, читайте в пункте один «») и установка поршня первого и четвёртого цилиндра, в положение ВМТ (Как их установить, читайте в статье: «Установка фаз газораспределения по меткам»).

2) Когда все подготовительные работы будут проделаны, приступайте к снятию самого ремня, для этого гаечным ключом или же накидным «на 15» ослабьте чуть-чуть затяжку натяжного ролика (Болт крепления ролика указан красной стрелкой, вы натяжной ролик только с опорным не перепутайте, так к слову, опорный стоит правее, а натяжной левее и натяжной крепится не в самом центре а чуть сбоку) и после этого поверните его против часовой или же по часовой стрелки (Как угодно), таким образом чтобы ремень ГРМ ослабился и уже не был сильно натянут и тем самым снимите ремень со всех верхних шкивов на которых он располагается (К верхним шкивам относятся, два шкива распредвала, а так же помпа и с натяжного ролика его ещё снимите).

3) Теперь помощник вам нужен будет и большая толстая плоская отвёртка, в общём делается всё следующим образом, в подкапотном пространстве ищется коробка передач, а если быть более точнее то картер сцепления, так вот у этого картера есть небольшое отверстие которое закрыто резиновой заглушкой, помощник пускай эту заглушку вытащит и после чего засунет отвёртку в зубья маховика, тем самым он его зафиксирует от проворачивания, вы в это время отверните полностью болт который крепит шкив коленвала и шкив генератора (Шкив генератора это тот который большой, коленвала тот который маленький) и как только болт будет выкручен, снимите шкив генератора с автомобиля и за ним находящуюся шайбу.

Примечание!
Ещё ремень генератора со шкива не забудьте скинуть, а иначе он очень мешать снятию шкива будет, о том как его снять, читайте в статье: «»!

4) И в завершение в самой нижней части снимите ремень (Указан стрелкой), с шкива коленвала, но только снимайте аккуратно, не прокручивая шкив при этом, да и вообще когда ремень будет полностью снят, не нужно никакие шкивы прокручивать а иначе если с силой крутнуть шкивы распределительных валов к примеру, при условии что первый и четвёртый цилиндр в положение ВМТ будут выставлены, то может произойти встреча клапанов с поршнями, в связи с которыми либо клапана, либо же поршня (Что очень вряд ли) могут немного деформироваться, поэтому прокручивать никакие шкивы после снятия ремня категорически не нужно, но если всё же чуть-чуть крутнули, то верните аккуратно их на своё место.

Установка:
1. Когда новый ремень будете ставить, все шкивы и натяжной ролик от грязи очистите и после очистки, обезжирьте их уайт-спиритом, или просто уайт-спиритом пройдитесь сразу и всё на этом и кстати при установке шкива генератора, проследите за тем чтобы паз шкива (Указан красной стрелкой) попал на прилив шкива коленвала (Указан синей стрелкой), по другому шкив генератора вы никак не поставите.

2. После всех проделанных операций и самое главное после установки нового ремня, отрегулируйте его, регулируется он за счёт натяжного ролика, а именно берётся специальный ключ или же съёмник стопорных колец (На фотографиях съёмник используется) и им зажимается внешний диск натяжного ролика (Там пазы будут, в эти пазы и нужно будет ключ или съёмник вставить) и после чего ролик проворачивается против часовой стрелки (см. фото 1), до такого состояния, пока вырез на внешнем диске с прямоугольным выступом на внутренней втулке натяжного ролика не совпадёт (см. фото 2), после совпадения гаечным ключом болт крепления ролика затягивается моментом 33.2-41.2 (3.40-4.20) и проверяется работа ролика и натяжение ремня, работа ролика проверяется следующим образом, завести автомобиль будет нужно и если от натяжного ролика вы услышите шум то есть вероятность того что ролик (А именно его подшипник) вышел из строя, если у вас всё так и есть, то снимите ролик со своего места и уже руками проверьте работу его подшипника, для этого проверните подшипник ролика и если он будет заедать, осевой люфт у него будет присутствовать или будут заметны следы вытекания смазки из подшипника, то в таком случае замените натяжной ролик на новый, заменяется он при снятом ремне, просто во время снятия ремня ГРМ болт крепления ролика не ослабить будет нужно, а полностью выкрутить его и снять натяжной ролик с автомобиля (см. фото 3), при установки нового ролика, проследите за тем чтобы диск ролика с маркировкой (см. фото 4) был направлен не во внутрь, а наружу.

Дополнительный видео-ролик:
Более подробно увидеть как производится замена натяжного ролика на автомобиле, вы можете в видео-ролике, который размещён ниже:

Что такое ремень ГРМ

Это соединительная деталь, обеспечивающая синхронизацию двух компонентов транспортного средства — распределительного и коленчатого валов. Однако ремень не только объединяет эти два механизма, он связан и с другими деталями, вследствие чего на него накладывается огромная нагрузка.

Из-за такой нагрузки он подвержен износу, поэтому подлежит замене после истечения срока годности. Если пренебречь рекомендациями, указанными в инструкции Приоры по поводу регулярной замены, то ремень порвется, все связанные с ним механизмы выйдут из строя.

Несвоевременная замена обойдется владельцу авто слишком дорого, желательно постоянно проверять механизм на наличие повреждений и первых признаков износа.

Изготовлен он из качественной и прочной резины, сверху гладкий, изнутри зубчатый. Зубья обеспечивают наиболее прочное сцепление с шестеренками. Если вследствие длительного срока эксплуатации части зубьев отпадают, автомобиль может даже не завестись из-за того, что автомобильное масло несвоевременно или неправильно поступает на цилиндры, размещенные в двигателе.

Простой резиновый компонент выполняет важную роль во всем механизме машины. Старайтесь не забывать о его проверке, ведь вовремя обнаруженная неполадка сохранит денежные средства, потраченные на ремонт.

Шины и давление

Низкопрофильные шины предназначаются для скоростной езды. На хорошей дороге они обеспечивают отличное сцепление с дорожным покрытием, повышают устойчивость и управляемость автомобиля.

В российских реалиях такие колеса не оправдывают никаких надежд, поскольку они не могут смягчать удары во время езды по разбитой дороге. Как результат, больше всего страдают элементы подвески.

Среди некоторых автомобилистов существует мнение о том, что по бездорожью легче передвигаться на слегка приспущенных шинах. Действительно, это немного снижает нагрузку на ходовую часть авто. С другой стороны, покрышки будут сильнее изнашиваться, а управляемость авто снизится.

Организация питания

На первый перекус сделайте бутерброды, печеные пирожки, сварите яйца. Возможности значительно расширяются, если есть сумка-холодильник. Она позволяет упаковать с собой сыр (твердый или плавленый), сырокопченую колбасу, вареное или запеченное мясо, большой запас фруктов и овощей. Хорошо, если припасы будут в вакуумной упаковке: так срок хранения значительно увеличивается.

Уложите с собой растворимый кофе, чай в пакетиках, сахар, соль и жвачку. Конечно, не обойтись без стратегического резерва из еды: быстрорастворимая лапша и консервы – несомненные фавориты.

Не забудьте о приборах и сопутствующих аксессуарах:

  • нож или мультитул;
  • вилки и ложки – по количеству пассажиров;
  • тарелки – тоже по числу участников;
  • глубокая миска – чтобы сделать салат;
  • кружки – если крышек от термоса недостаточно;
  • скатерть – застелить багажник или стол;
  • доска для нарезки.

Обязательно загрузите несколько пятилитровых бутылей с водой. Вдруг пополнить запасы питьевой воды будет негде. Также захватите таблетки для обеззараживания воды.

Более 100 крутых уроков, тестов и тренажеров для развития мозга

Начать развиваться

Наполните термосы. В один налейте кофе: он поможет водителю взбодриться, а в другой – чай (черный, зеленый, травяной – на ваш вкус).

Стоит взять термос с широким горлышком для горячего блюда. Его хватит на один прием пищи. Потом в нем удобно заваривать лапшу или быстрорастворимый суп.

Для бодрости водителя купите пару баночек с энергетиком или кофеин в таблетках. Разумеется, благоразумнее остановиться и немного отдохнуть, но иногда ситуация не позволяет, поэтому лучше иметь бодрящее средство.

Только учтите, что таблетки кофеина действуют не сразу, а где-то через полчаса-час. Не повышайте дозу, если сразу не почувствуете эффекта. Любое из этих веществ запрещено принимать, если у вас есть проблемы с сердцем!

Если нет желания останавливаться, чтобы пополнить кипяток в термосе, решит проблему термокружка, работающая от прикуривателя. С ней без горячего питья не останетесь.

Во время путешествия можно использовать две стратегии питания:

  1. Останавливаться в кафе и столовых.
  2. Заниматься приготовлением пищи самостоятельно.

Во втором случае вы сможете насладиться странствием сполна и заглянуть в интересные места. Если для вас ближе этот вариант, то придется брать с собой солидный резерв продуктов, заезжать в магазины и тратить время на организацию импровизированной кухни. Вот список того, что понадобится в дополнение к вышеперечисленному:

  • складные стол и стулья;
  • мангал, шампуры или решетка;
  • походная газовая плитка и баллоны к ней;
  • котелок или кастрюля;
  • половник;
  • угли;
  • крупы, лук, картофель.

Можно попробовать самостоятельно наловить рыбы: и рацион разнообразите, и развлечетесь. Так что не забудьте рыболовные принадлежности: удочку, снасти, наживку.

В дороге невероятно тянет что-нибудь пожевать. К тому же это отлично помогает бороться с укачиванием и скоротать время. Запаситесь разными вкусняшками: орехами, шоколадом, мармеладом, леденцами, печеньем, сухариками. Они заглушают голод, когда ждать до остановки больше нет сил.

Как проверить ремень ГРМ?

Перед вами пошаговая инструкция с фотографиями, которые я сделал во время проверки ремня на Приоре с ГУР:

Для тех, кто не знает расположение этого элемента смотрим фото.

Ремень ГРМ находится слева сбоку если смотреть как на фото

Автомобиль устанавливаем на ровной поверхности и фиксируем его ручником. Обязательно ставим упоры под колеса, чтобы исключить самопроизвольное движение авто.</li>Снимаем защитный чехол двигателя. Ослабляем ремень привода генератора. Для этого необходимо открутить натяжной валик накидным ключом «17» и демонтировать. Снять ремень полностью не получится, поэтому просто скидываем со шкивов и оставляем висеть.</li>

На фото натяжной ролик генератора, который нужно снять

Ремень ГРМ закрыт двумя пластиковыми кожухами. Для проверки достаточно снять верхний. Откручиваем 5 болтов его крепления специальной головкой TORX 30 («звёздочка»). Снимаем кожух.</li>

Расположение болтов крепления крышки ГРМ

Теперь следует поднять домкратом правую сторону авто и вывесить переднее правой колесо. Предварительно включаем 5-ю скорость КПП.</li>

Подвешиваем правую сторону передка на домкрате

Вращаем двигатель за колесо автомобиля и осматриваем ремень. На нем не должно быть масляных пятен, трещин, расслоений резины и так далее. Любой дефект и трещина – замена ремня.</li>

Ремень не должен иметь повреждений, масляных пятен, трещин и т.д.

После того как мы убедились в исправности ремня, необходимо проверить его натяжение. Сопоставляем метки на зубчатых колесах с метками на двигателе после чего смотрим на ролик натяжителя. Выступающая часть должна совпадать с пазом как на фото. Если это так, то ремень натянут нормально.</li>

Вот так должны располагаться метки

После всех процедур собираем конструкцию в обратной последовательности.</li>Не забываем правильно натянуть ремень генератора. Чтобы проверить его натяг проворачиваем ремень на участке между шкивом генератора и шкивом на двигателе. Натянутый ремень не должен вращаться более чем на 90 градусов.</li>Регулировка привода генератора осуществляется накидным ключом «17» и специальным ключом похожим на те, которыми зажимают шайбу болгарки. Ослабляем натяжной ролик гайкой и регулируем положение ролика специальным ключом. Выставив натяжение, зажимаем гайку.</li></ul>

Подготовительные операции, все двигатели

Во-первых, запомните простое правило: мотор 11183 не может погнуть свои клапаны, так что вращать коленвал и шкив распредвала можно будет по-отдельности. Для моторов 11186 и 21116 это было бы недопустимо! Подробнее о двигателе 21116 в этом материале.

Перед проведением любых работ отключите клемму АКБ (ключ на 10), а также датчик ДПКВ. Но прежде надо снять защитную крышку.

Откручиваем 4 болтика, снимаем защиту

Для снятия защиты нужно:

  • 11186/21116 – используя «внутренний шестигранник на 5», откручивают 4 болта на верхней детали, которую затем снимают. И так же демонтируют нижнюю деталь;
  • 11183 – гаечным ключом «на 10» откручивают 3 болта крепления.

Справиться с тем, что сказано выше, будет несложно.

Отключаем разъём, выкручиваем один винт

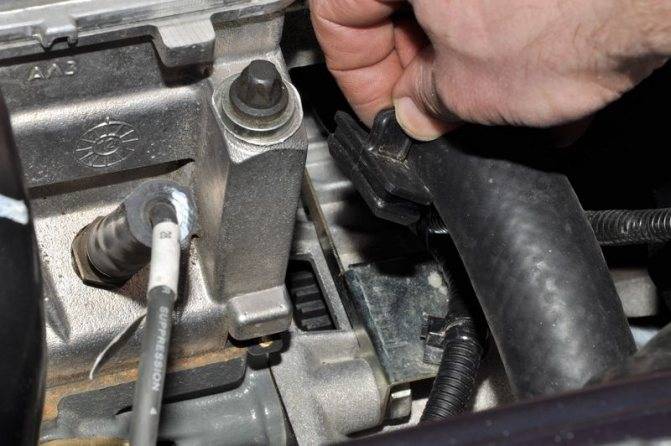

Датчик положения коленвала (ДПКВ) отключают от разъёма (см. фото). Затем крепёжный винт выкручивают ключом «на 10». Сам датчик нужно демонтировать.

Установка всех валов по меткам

Сначала проверьте, что включена нейтральная передача. На корпусе картера ближе к узлу сцепления есть резиновая крышка. Её нужно снять.

Смотровое окно и резиновая заглушка

Смысл в том, чтобы добиться совмещения рисок на маховике и в прорези шкалы. Когда это будет выполнено, маховик фиксируют отвёрткой.

Маховик зафиксирован

Конечно, подобную операцию проще выполнять вдвоём. Знайте, что нужному положению вала соответствует совмещение меток A-B и C-D (см. рис.).

Привод ГРМ в 8-клапанных моторах

Сам коленвал нужно вращать вправо, используя ключ «на 17» или «на 19» (мотор 11183). Смысл сказанного иллюстрируется на фото.

Крутить нужно шкив привода генератора

Ремень генератора надо снять

Генераторный ремень закрывает доступ к деталям привода ГРМ. Придётся ослабить крепление и снять этот ремень.

Подробнее об этом:

  • Меняем ремень генератора на Лада Гранта с кондиционером;
  • Меняем ремень генератора без натяжителя на Лада Гранта.

Крепление генератора, болты на 13

Ключом «на 13» ослабляют нижний болт крепления. Затем выкручивают верхнюю крепёжную гайку и вынимают болт. Кожух генератора прижимают к двигателю и фиксируют конструкцию проволокой. Теперь ремень можно удалить.

Монтаж генераторного ремня проводят в такой последовательности:

  1. Закрепляют генератор;
  2. Накидывают ремень на шкивы, как показано на фото;

    Монтаж ремня генератора, первый шаг

  3. Включив 5-ю передачу, откатывают автомобиль назад.

Документы

Все документы удобно сложить в сумочку, чтобы при необходимости быстро достать. Собрать необходимо бумаги на всех, кто отправляется в дорогу:

  • паспорт или свидетельство о рождении (для детей до 14 лет);
  • загранпаспорт и/или виза – при посещении других стран;
  • страховой медицинский полис – учтите, что перед поездкой за границу хорошо бы оформить дополнительную страховку;
  • водительское удостоверение – проверьте документ какого образца требуется в страну, куда вы направляетесь.

Возьмите несколько банковских карт с небольшими суммами. Разложить деньги на разные счета лучше на случай утери или кражи карточки. Заблокировав один из счетов, вы не останетесь без средств к существованию.

Не забывайте о наличных деньгах. В отдаленных уголках бывает недоступна оплата безналичным способом, так что живые деньги точно понадобятся.

Со всех документов снимите копии и храните отдельно от оригиналов.

Для автомобиля тоже нужно собрать пакет с документами:

  • технический паспорт;
  • свидетельство о регистрации транспортного средства;
  • страховой полис – ОСАГО должен присутствовать обязательно (Каско, если есть, но в дальний путь оформить очень желательно);
  • документы на право управления ТС – если машина не ваша, то потребуется оформить доверенность или договор купли-продажи, если транспорт недавно куплен.

Пригодится и блокнот с ручкой, чтобы делать путевые заметки, записывать новые контакты и адреса. Так что положите их в бардачок.

Замена роликов и ремня ГРМ: пошаговые действия

Изначально следует заметить, что владельцам автомобиля Лада Приора с кондиционером понадобится выполнить некоторые действия, чтобы добраться до механизма ГРМ. Если у вас Приора с кондиционером, то первоначально нужно:

  1. При помощи ключа с головкой на «15» вывинтить ролик натяжителя генератора (не путать с роликом натяжителя ремня ГРМ). Если ролик гудит, то его также рекомендуется заменить.
  2. После этого демонтировать ремень генератора, который также рекомендуется заменить одновременно с ременной передачей ГРМ.
  3. Теперь откроется доступ к защитным крышкам газораспределительного механизма.

Замена ремня ГРМ на Приоре 16 клапанов своими руками выполняется путем проведения следующих действий:

  1. Шестигранником или битой Т-30 в виде звездочки нужно вывинтить 5 болтов крепления верхней крышки (пластикового кожуха) и 2 болта нижней крышки ГРМ.
  2. Отсоединяется датчик коленвала путем разъединения соответствующей фишки возле верхней крышки ГРМ.
  3. Установить домкрат под колесо с пассажирской стороны, после чего поднять авто и вывесить колесо. Это нужно сделать для того, чтобы иметь возможность совместить метки шкивов распредвала. Эту процедуру можно также выполнять путем вращения шкива коленвала ключом на «17». Ниже на фото показаны метки 1 на корпусе механизма, а также отметки 2 на шкивах распредвалов. Их необходимо совместить путем вращения колеса при включенной 5 передаче. Если помпу менять не планируется, то ослаблять крепление шкивов распредвала после выставления отметок нет необходимости.

Совмещение меток распредвала

После того, как метки будут выставлены, не забудьте поставить рычаг переключения скоростей в нейтральное положение. Это нужно, для того чтобы отметки не сбились.
Проверка меток на зубчатке маховика. В верхней части маховика находится резиновая заглушка, которую следует снять с помощью отвёртки. Под заглушкой располагается венец маховика вместе с меткой, которая должна совпадать с треугольной отметкой в левой части.

Метка на маховике

Если планируется замена помпы, то на данном этапе нужно ослабить крепление 2-х шкивов распредвала. Ослабляется крепление, чтобы впоследствии избежать загибания клапанов при демонтированном ремне ГРМ. При этом болты ослабляются, но не снимаются.
Чтобы получить доступ к шкиву коленчатого вала, который находится в самом низу, нужно снять колесо или же повернуть его до упора в правую сторону.
Вывинчивается 5 болтов крепления брызговика, что нужно для получения доступа к шкиву коленвала.
Чтобы отвинтить болт крепления шкива коленчатого вала, требуется попросить помощника включить 5 передачу и нажать на педаль тормоза. В этом момент следует при помощи баллонного ключа или трещотки с головкой на 17 приложить усилие для вывинчивания болта. Для вывинчивания болта крепления шкива коленвала, необходимо вращать ключ против часовой стрелки.

Снятие шкива коленвала

За шкивом коленвала располагается упорная шайба, которую также нужно снять.

Далее ключом с головкой на «15» вывинчиваются болты крепления роликов: натяжителя и упорного.

Снятие роликов натяжителя и упорного

После демонтажа роликов: натяжителя и упорного, можно снять ремень ГРМ.

Снятие ремня ГРМ

Если нужно заменить помпу, то для этого демонтируется внутренний защитный кожух. Для этого снимаются шкивы распредвала, крепления которых были ослаблены ранее. После этого вывинчиваются три болта крепления держателя натяжного ролика генератора. Чтобы снять кожух, необходимо вывинтить еще 6 болтов крепления на «10», два из которых располагаются за шкивами распределительного вала. На фото ниже показано места расположения болтов, которые нужно выкрутить, чтобы снять кожух. Это делается только тогда, когда требуется замена помпы.

Расположение болтов крепления внутренней крышки ГРМ

Снимается внутренний кожух.

Чтобы снять помпу, нужно вывинтить 3 болта крепления. Для вывинчивания болтов понадобится шестигранник на «5». Теперь снимается помпа, только предварительно не забудьте слить ОЖ.

Устанавливать снятые элементы следует в порядке обратном снятию. Перед монтажом помпы, нужно установить прокладку, предварительно смазав стойким к высоким температурам герметиком. При затягивании болтов крепления помпы не прилагайте больших усилий, чтобы не сорвать резьбу.
Устанавливаются новые ролики (натяжителя и упорного). Ролик натяжителя не затягивается, так как с его помощью будет выполняться регулировка. Устанавливаются на место шкивы распредвала, и в завершении шкив коленвала.
Надевается новый ремень. Для этого нужно изначально надеть его на шкив коленвала, после этого на помпу, и в завершении на шкивы распредвала.

Переходим к проведению процедуры регулировки натяжения ременной передачи.

Как выполняется замена ГРМ Приора

Итак, подобрав подходящий ремень ГРМ на Приору (независимо от производителя, важно подбирать ремень ГРМ Приора 16 клапанов), можно приступать к процедуре замены. Ремень по ширине должен быть 22 мм, количество зубьев составляет 137. После снятия крышки механизма газораспределения, необходимо сначала выставить по меткам сам ГРМ

Для этого коленвал и распределительные валы ставятся в ВМТ такта сжатия первого цилиндра

После снятия крышки механизма газораспределения, необходимо сначала выставить по меткам сам ГРМ. Для этого коленвал и распределительные валы ставятся в ВМТ такта сжатия первого цилиндра.

Чтобы провернуть коленвал, по часовой стрелке ключом на 17 прокручивается болт крепления шкива привода вспомогательных агрегатов до того момента, пока не произойдет совмещение меток на зубчатых шкивах распредвалов с метками на задней крышке привода.

Также чтобы проверить положение коленвала, нужно вытащить заглушку из резины (стоит сверху картера сцепления). Риска на маховике должна быть напротив прорези верхней крышки картера сцепления.

Затем нужно фиксировать коленвал. Для этого в момент откручивания болта крепления шкива привода навесных агрегатов следует пригласить помощника, который включит 5 передачу и нажмет на тормоз.

Теперь шкив можно снять, параллельно демонтируется шайба. Чтобы было удобнее собирать все обратно, перед снятием ремня  шкивы распределительных валов можно зафиксировать по отношению друг к другу. Для этого подойдут заранее подготовленные колышки из дерева.

Деревянные клинья можно слегка забить между зубьев шкивов. Затем ключом на 15 следует ослабить затяжку болта крепления натяжного ролика ремня ГРМ. Ролик повернется, натяжение ремня будет небольшим, что позволит снять его с распредвалов. Теперь ремень можно снять со шкивов помпы и коленвала.

Важно следить за тем, чтобы после снятия ремня коленчатый вал и распредвалы больше не крутились, так как можно случайно столкнуть поршни и клапана!

Что касается замены ГРМ, сначала меняется натяжной ролик, затем опорный. Ролики снимаются вместе с болтом и упорными шайбами. Параллельно нужно проверить состояние помпы

Важно, чтобы не было подтеков тосола, вал помпы должен легко крутиться, не должно быть люфтов и т.д. Если помпа не в порядке, ее также нужно заменить. Кстати, перед тем, как поставить новые ролики ГРМ на Приору, резьбу болтов крепления следует промазать специальным фиксирующим герметиком

Также болт крепления опорного ролика можно сразу затянуть (момент 34–41 Н·м), тогда как болт крепления натяжного ролика до конца затягивать на данном этапе не стоит

Кстати, перед тем, как поставить новые ролики ГРМ на Приору, резьбу болтов крепления следует промазать специальным фиксирующим герметиком. Также болт крепления опорного ролика можно сразу затянуть (момент 34–41 Н·м), тогда как болт крепления натяжного ролика до конца затягивать на данном этапе не стоит.

Далее можно переходить к монтажу ремня ГРМ

Перед его установкой важно проверить, чтобы совпали установочные метки распредвалов с метками на задней крышке привода. Если шкив привода агрегатов снят, в этом случае легко определить положение коленвала (метки на зубчатом шкиве коленвала с меткой на крышке масляного насоса должны совпасть). Теперь остается только надеть зубчатый ремень на шкив коленвала

Главное, натянуть обе части ремня, заведя переднюю часть за опорный ролик. В то же время заднюю часть надевают на шкив помпы и заводят за натяжной ролик. После можно накидывать ремень на шкивы распредвалов. Если шкивы ранее были зафиксированы, нужно убрать все стопоры. Затем можно отрегулировать натяжение ремня ГРМ способом, описанным выше

Теперь остается только надеть зубчатый ремень на шкив коленвала. Главное, натянуть обе части ремня, заведя переднюю часть за опорный ролик. В то же время заднюю часть надевают на шкив помпы и заводят за натяжной ролик. После можно накидывать ремень на шкивы распредвалов. Если шкивы ранее были зафиксированы, нужно убрать все стопоры. Затем можно отрегулировать натяжение ремня ГРМ способом, описанным выше.

Завершающим этапом становится установка шкив привода навесных агрегатов. После этого следует провернуть коленвал за болт крепления шкива на 2  оборота по часовой стрелке. Далее следует проверить, чтобы метки коленвала и распредвалов точно совпали, а также сам ремень был натянут должным образом.

Если заметны отклонения, весь процесс регулировки и/или установки следует повторить. В случае, когда метки совпали, можно полностью затянуть болт крепления натяжного ролика (момент от 34 до 41 Н·м), а также болт крепления шкива привода навесных агрегатов (момент затяжки болта 105 или 110 Н·м).

Замена роликов и ремня ГРМ: пошаговые действия

Изначально следует заметить, что владельцам автомобиля Лада Приора с кондиционером понадобится выполнить некоторые действия, чтобы добраться до механизма ГРМ. Если у вас Приора с кондиционером, то первоначально нужно:

  1. При помощи ключа с головкой на «15» вывинтить ролик натяжителя генератора (не путать с роликом натяжителя ремня ГРМ). Если ролик гудит, то его также рекомендуется заменить.
  2. После этого демонтировать ремень генератора, который также рекомендуется заменить одновременно с ременной передачей ГРМ.
  3. Теперь откроется доступ к защитным крышкам газораспределительного механизма.

Замена ремня ГРМ на Приоре 16 клапанов своими руками выполняется путем проведения следующих действий:

  1. Шестигранником или битой Т-30 в виде звездочки нужно вывинтить 5 болтов крепления верхней крышки (пластикового кожуха) и 2 болта нижней крышки ГРМ.
  2. Отсоединяется датчик коленвала путем разъединения соответствующей фишки возле верхней крышки ГРМ.
  3. Установить домкрат под колесо с пассажирской стороны, после чего поднять авто и вывесить колесо. Это нужно сделать для того, чтобы иметь возможность совместить метки шкивов распредвала. Эту процедуру можно также выполнять путем вращения шкива коленвала ключом на «17». Ниже на фото показаны метки 1 на корпусе механизма, а также отметки 2 на шкивах распредвалов. Их необходимо совместить путем вращения колеса при включенной 5 передаче. Если помпу менять не планируется, то ослаблять крепление шкивов распредвала после выставления отметок нет необходимости.

Совмещение меток распредвала

После того, как метки будут выставлены, не забудьте поставить рычаг переключения скоростей в нейтральное положение. Это нужно, для того чтобы отметки не сбились.
Проверка меток на зубчатке маховика. В верхней части маховика находится резиновая заглушка, которую следует снять с помощью отвёртки. Под заглушкой располагается венец маховика вместе с меткой, которая должна совпадать с треугольной отметкой в левой части.

Метка на маховике

Если планируется замена помпы, то на данном этапе нужно ослабить крепление 2-х шкивов распредвала. Ослабляется крепление, чтобы впоследствии избежать загибания клапанов при демонтированном ремне ГРМ. При этом болты ослабляются, но не снимаются.
Чтобы получить доступ к шкиву коленчатого вала, который находится в самом низу, нужно снять колесо или же повернуть его до упора в правую сторону.
Вывинчивается 5 болтов крепления брызговика, что нужно для получения доступа к шкиву коленвала.
Чтобы отвинтить болт крепления шкива коленчатого вала, требуется попросить помощника включить 5 передачу и нажать на педаль тормоза. В этом момент следует при помощи баллонного ключа или трещотки с головкой на 17 приложить усилие для вывинчивания болта. Для вывинчивания болта крепления шкива коленвала, необходимо вращать ключ против часовой стрелки.

Снятие шкива коленвала

За шкивом коленвала располагается упорная шайба, которую также нужно снять.

Далее ключом с головкой на «15» вывинчиваются болты крепления роликов: натяжителя и упорного.

Снятие роликов натяжителя и упорного

После демонтажа роликов: натяжителя и упорного, можно снять ремень ГРМ.

Снятие ремня ГРМ

Если нужно заменить помпу, то для этого демонтируется внутренний защитный кожух. Для этого снимаются шкивы распредвала, крепления которых были ослаблены ранее. После этого вывинчиваются три болта крепления держателя натяжного ролика генератора. Чтобы снять кожух, необходимо вывинтить еще 6 болтов крепления на «10», два из которых располагаются за шкивами распределительного вала. На фото ниже показано места расположения болтов, которые нужно выкрутить, чтобы снять кожух. Это делается только тогда, когда требуется замена помпы.

Расположение болтов крепления внутренней крышки ГРМ

Снимается внутренний кожух.

Чтобы снять помпу, нужно вывинтить 3 болта крепления. Для вывинчивания болтов понадобится шестигранник на «5». Теперь снимается помпа, только предварительно не забудьте слить ОЖ.

Устанавливать снятые элементы следует в порядке обратном снятию. Перед монтажом помпы, нужно установить прокладку, предварительно смазав стойким к высоким температурам герметиком. При затягивании болтов крепления помпы не прилагайте больших усилий, чтобы не сорвать резьбу.
Устанавливаются новые ролики (натяжителя и упорного). Ролик натяжителя не затягивается, так как с его помощью будет выполняться регулировка. Устанавливаются на место шкивы распредвала, и в завершении шкив коленвала.
Надевается новый ремень. Для этого нужно изначально надеть его на шкив коленвала, после этого на помпу, и в завершении на шкивы распредвала.

Переходим к проведению процедуры регулировки натяжения ременной передачи.

Метки коленвала

Установить правильно распределительные валы в нужное положение, не значит, что это достаточно для пуска мотора. Лада Приора имеет 16 клапанов, поэтому если не выполнить синхронизацию работы всех механизмов двигателя, несколько из них будут повреждены. Чтобы этого не случилось, они должны открываться или закрываться в строго определённое время. Привод деталей механизма ГРМ осуществляется от коленвала. Коленчатый вал на выходе имеет шестерню, вращение которой через зубчатый ремень передаётся остальным деталям механизма ГРМ.

Метки коленвала Lada Priora

Эта шестерня фиксируется на коленвале шпонкой, установить её в другом положении будет невозможно. Для правильного совпадения положения поршней, клапанов относительно друг друга на ней имеется установочная метка. Она располагается с внешней стороны шкива в верхней части венца. Обычно её обнаруживают напротив зуба в виде прорези, выемки, конусного отверстия. Иногда для этого нужно ветошью протереть рабочую зону шкива. Мешать обзору может шкив привода генераторной установки, который демонтируют с коленчатого вала.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
