Меняем ремень ГРМ на 16 клапанной Лада Приора своими руками

Замена роликов и ремня ГРМ: пошаговые действия

Изначально следует заметить, что владельцам автомобиля Лада Приора с кондиционером понадобится выполнить некоторые действия, чтобы добраться до механизма ГРМ. Если у вас Приора с кондиционером, то первоначально нужно:

  1. При помощи ключа с головкой на «15» вывинтить ролик натяжителя генератора (не путать с роликом натяжителя ремня ГРМ). Если ролик гудит, то его также рекомендуется заменить.
  2. После этого демонтировать ремень генератора, который также рекомендуется заменить одновременно с ременной передачей ГРМ.
  3. Теперь откроется доступ к защитным крышкам газораспределительного механизма.

Замена ремня ГРМ на Приоре 16 клапанов своими руками выполняется путем проведения следующих действий:

  1. Шестигранником или битой Т-30 в виде звездочки нужно вывинтить 5 болтов крепления верхней крышки (пластикового кожуха) и 2 болта нижней крышки ГРМ.
  2. Отсоединяется датчик коленвала путем разъединения соответствующей фишки возле верхней крышки ГРМ.
  3. Установить домкрат под колесо с пассажирской стороны, после чего поднять авто и вывесить колесо. Это нужно сделать для того, чтобы иметь возможность совместить метки шкивов распредвала. Эту процедуру можно также выполнять путем вращения шкива коленвала ключом на «17». Ниже на фото показаны метки 1 на корпусе механизма, а также отметки 2 на шкивах распредвалов. Их необходимо совместить путем вращения колеса при включенной 5 передаче. Если помпу менять не планируется, то ослаблять крепление шкивов распредвала после выставления отметок нет необходимости.

Совмещение меток распредвала

После того, как метки будут выставлены, не забудьте поставить рычаг переключения скоростей в нейтральное положение. Это нужно, для того чтобы отметки не сбились.
Проверка меток на зубчатке маховика. В верхней части маховика находится резиновая заглушка, которую следует снять с помощью отвёртки. Под заглушкой располагается венец маховика вместе с меткой, которая должна совпадать с треугольной отметкой в левой части.

Метка на маховике

Если планируется замена помпы, то на данном этапе нужно ослабить крепление 2-х шкивов распредвала. Ослабляется крепление, чтобы впоследствии избежать загибания клапанов при демонтированном ремне ГРМ. При этом болты ослабляются, но не снимаются.
Чтобы получить доступ к шкиву коленчатого вала, который находится в самом низу, нужно снять колесо или же повернуть его до упора в правую сторону.
Вывинчивается 5 болтов крепления брызговика, что нужно для получения доступа к шкиву коленвала.
Чтобы отвинтить болт крепления шкива коленчатого вала, требуется попросить помощника включить 5 передачу и нажать на педаль тормоза. В этом момент следует при помощи баллонного ключа или трещотки с головкой на 17 приложить усилие для вывинчивания болта. Для вывинчивания болта крепления шкива коленвала, необходимо вращать ключ против часовой стрелки.

Снятие шкива коленвала

За шкивом коленвала располагается упорная шайба, которую также нужно снять.

Далее ключом с головкой на «15» вывинчиваются болты крепления роликов: натяжителя и упорного.

Снятие роликов натяжителя и упорного

После демонтажа роликов: натяжителя и упорного, можно снять ремень ГРМ.

Снятие ремня ГРМ

Если нужно заменить помпу, то для этого демонтируется внутренний защитный кожух. Для этого снимаются шкивы распредвала, крепления которых были ослаблены ранее. После этого вывинчиваются три болта крепления держателя натяжного ролика генератора. Чтобы снять кожух, необходимо вывинтить еще 6 болтов крепления на «10», два из которых располагаются за шкивами распределительного вала. На фото ниже показано места расположения болтов, которые нужно выкрутить, чтобы снять кожух. Это делается только тогда, когда требуется замена помпы.

Расположение болтов крепления внутренней крышки ГРМ

Снимается внутренний кожух.

Чтобы снять помпу, нужно вывинтить 3 болта крепления. Для вывинчивания болтов понадобится шестигранник на «5». Теперь снимается помпа, только предварительно не забудьте слить ОЖ.

Устанавливать снятые элементы следует в порядке обратном снятию. Перед монтажом помпы, нужно установить прокладку, предварительно смазав стойким к высоким температурам герметиком. При затягивании болтов крепления помпы не прилагайте больших усилий, чтобы не сорвать резьбу.
Устанавливаются новые ролики (натяжителя и упорного). Ролик натяжителя не затягивается, так как с его помощью будет выполняться регулировка. Устанавливаются на место шкивы распредвала, и в завершении шкив коленвала.
Надевается новый ремень. Для этого нужно изначально надеть его на шкив коленвала, после этого на помпу, и в завершении на шкивы распредвала.

Переходим к проведению процедуры регулировки натяжения ременной передачи.

Чем промыть ГУР

Иногда бачок, насос и рулевая рейка оказывается настолько в запущенном состоянии после многократно пропущенных сроков замены в нём масла, что возникает необходимость при заправке предварительно промыть всю систему. Для этого специально выпускается промывочная жидкость для ГУР. Чем попало мыть эту систему изнутри нельзя, слишком точно и требовательно к маслу выполнены эти механизмы.

Примером достойной жидкости может служить любой продукт от известного производителя, в частности, если это популярный изготовитель автомобильных моющих составов Winn’s, то на канистре будет написано «Power steering flush», что и означает очиститель гидроусилителя рулевого управления.

Для промывки проделываются те же процедуры, что и для замены, только вначале старая жидкость вытесняется очистителем, а только потом он выдавливается уже свежим штатным маслом.

Качество промывки будет зависеть от количества, пропущенного через ГУР очистителя. Подробности по применению изложены на этикетке конкретного продукта.

Размер ремня грм 126 двигателя

Особенности двигателя, обзор

Двигатель ВАЗ 21126 может применяться для установки на автомобиль ВАЗ 2170 «Lada Priora» и ее модификации.

Он разрабатывался одновременно с ДВС ВАЗ 11194. Не смотря на разный рабочий объем этих моделей, большинство узлов и систем двигателя совпадают. Одной из основных задач при создании этих двигателей, было добиться значительного повышения ресурса работы основных узлов. За основу был взят ДВС ВАЗ 21124. Использование новых технологий и конструкторских решений позволило производителю повысить ресурс двигателя.(смотреть «Блок цилиндров»)

Разработкой шатунно-поршневой группы занималась фирма Federal Mogul. Была разработана новая облегченная конструкция. Масса комплекта «поршень-шатун-палец» снизилась более чем на 30% по сравнению с комплектом модели 2110.

Шатун сделан более тонким и боковые стороны нижней головки шатуна не имеют контакта с коленчатым валом. Такая конструкция позволила существенно снизить потери на трение. При установке классы точности поршней должны соответствовать классам цилиндров блока. Маркировка класса осуществляется на днище поршня.

Шатун 11194 имеет облегченную удлиненную конструкцию и изготавливается с использованием новой технологии. Длина шатуна составляет 133,32мм. Крышка шатуна изготавливается путем излома части заготовки шатуна. Совмещение поверхностей, полученных таким способом, позволяет при совместной обработке двух частей шатуна добиться высокой точности для отверстия под шатунную шейку вала. Для крепления крышки шатуна применяются болты новой конструкции. Не допускается повторное использование болтов после разборки шатуна. Для нового шатуна применяются новые шатунные вкладыши шириной – 17,2мм.

Головка цилиндров 21126-1003011 шестнадцатиклапанная и отличается от головки мод. 2112 увеличенной площадкой на передней поверхности головки для размещения нового механизма натяжения ремня ГРМ. Увеличена площадка фланцев выпускного трубопровода. Стаканы свечных колодцев отлиты заодно с головкой.

Распределительные валы, клапана, пружины и гидротолкатели осталась от двигателя 2112.

Гидротолкатели клапанов автоматически компенсируют зазоры в приводе клапанов, что позволяет в процессе эксплуатации не регулировать зазоры в клапанном механизме.

На двигателе применяется новый автоматический механизм натяжения зубчатого ремня ГРМ с роликами новой конструкции. В результате перехода на зубчатый ремень фирмы Gates с новым профилем на двигателе используются новые шкивы распределительных валов, шкив водяного насоса и шкив коленвала. Профиль шкивов соответствует ремню ГРМ с полукруглым зубом.

Ремень ГРМ фирмы Gates 76137 х 22 мм (137 зубьев полукруглой формы). Ширина 22 мм. Для зубчатого ремня производителем определен ресурс в 200 тыс. км.

Для привода распределительных валов используются оригинальные зубчатые шкивы. Шкивы подвергаются маркировке меткой в виде кружка. На впускные шкивы наносится один кружок слева от установочной метки возле зубьев. Выпускной шкив помечается двумя кружками слева и справа от установочной метки, возле зубьев.

Применяется специальная двухслойная металлическая прокладка головки цилиндров толщиной 0,45мм.(21126-1003020) и с отверстиями под цилиндры диаметром 82мм.

На двигатель устанавливается новой конструкции катколлектор (11194-1203008). По сравнению с двигателем 21124 увеличен диаметр нейтрализатора. Для модификации рассчитанной на выполнение норм токсичности Евро 3, требуется установка катколлектора модели11194-1203008-10(11). Модель катколлектора 11194-1203008-00(01) обеспечивает соблюдение норм Евро-4.

Насос водяной новой конструкции (211261307010). Изменен зубчатый шкив, С целью увеличения ресурса на насосе применен новый подшипник и сальник.

Элементы системы зажигания двигателя ВАЗ 21126 соответствуют зажиганию применяемому на двигателях ВАЗ 21124 и ВАЗ 11194, На всех этих вариантах установлены, индивидуальные катушки зажигания, для каждой свечи.

Двигатели ВАЗ 21126 и ВАЗ 11194 имеют идентичные топливные системы. Топливная рампа 1119-1144010, изготовлена из нержавеющей стали. На эту рампу возможна установка форсунок «BOSCH» 0280 158 022 или «SIEMENS» VAZ20734 (тонкие, голубые). Подача топлива в цилиндры осуществляется фазировано.

Для электронной системы управления двигателя устанавливается контроллер М 7.9.7 или ЯНВАРЬ 7.2.

Нумерация цилиндров осуществляется со стороны установки шкива коленчатого вала.

Форсунки «BOSCH» 0280 158 022 или «SIEMENS» VAZ20734.

Переходим к блоку цилиндров

Снимаем поддон. Поворачивая коленвал как нам удобно откручиваем по два болта на каждой крышки шатуна. Используем для этого головку TORX E10.

Поршня вместе с шатунами вынимаем. Для этого снизу деревянной ручкой молотка упираемся в шатун и слегка постукивая выбиваем его наверх. Снимаем старые вкладыши и по маркировки на них покупаем такого же размера новые. Вот еще один камень в огород АвтоВАЗа, машина у владельца с салона и в мотор не разу не лазили, но три поршня были группы «В» а один «С». Получается, что на заводе один цилиндр немного переточили и просто сунули туда увеличенный поршень, нет слов. Вариантов нет, берем группу «С», не точить же мотор из-за этого. Коренные вкладыши так же трогать не будем.

Покупаем новую поршневую группу, не гнущею клапана, шатуны и шатунные вкладыши.

Устраняем продольный люфт коленвала

На данном моторе он был замечен. Что бы устранить его заменим упорные полукольца. В наличие есть стандартные и ремонтные размеры. Берем первый ремонтный размер, если будут туго заходить немного сошлифуем. Откручиваем средний коренной подшипник и аккуратно толкнув отверткой сдвигаем полукольца. Метка на нем виде трех засечек, изображена ниже.

Когда полукольцо немного вышло проворачиваем коленвал, он вытолкнет его. Полукольца двух видов спереди белое и желтое сзади, канавки на них должны смотреть в сторону щек коленвала.

Ставим как снимали новые полукольца, если они заходят с большим усилием можно их немного шлифануть на мелком абразивном бруске, только не со стороны канавок. Проверяем люфт. Затягиваем коренной подшипник моментом 8 кгс*м.

Собираем поршневую

Сверху на поршне выбита стрелка, она должна быть направлена к передней части двигателя. А на шатуне есть метки, которые должны смотреть в свою очередь так же. Не перепутайте!

Вставляем одно стопорное кольцо в паз на поршне. Вставляем шатун в поршень и смазав свой и поршневой палец маслом вставляем его на свое место. Вставляем второе стопорное кольцо. Данная операция хоть и кажется простой, но помучится придется. Осматриваем собранную конструкцию все стопорные кольца должны быть четко в своих канавках, в противном случае выскочившее кольцо на работающем двигателе может натворить много бед.

После сборки нужно отломать крышку шатунного подшипника, поскольку шатун выполнен в виде одного целого. На наших машинах так. Для начала выкручиваем болты. Вставляем в тески шатун на уровень метки показанной на рисунке черной стрелкой и слегка его зажимаем, затем легким движением руки отламываем. В первый раз очень страшно. Приставляем крышку на место и закручиваем болты, чтобы в дальнейшем не перепутать.

Проверяем тепловой зазор в поршневых кольцах

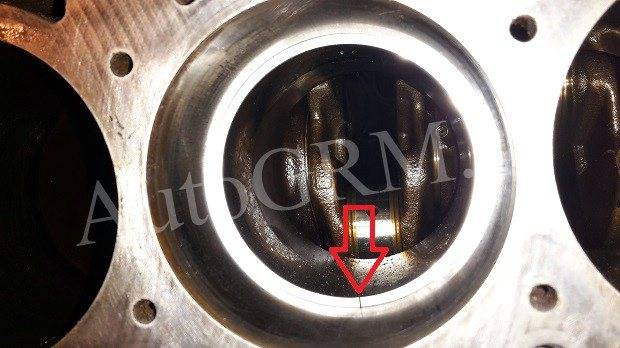

Раскладываем каждый комплект колец к каждому цилиндру. В дальнейшем местами их не меняем. По очереди каждое кольцо засовываем в свой цилиндр и немного проталкиваем его поршнем примерно на средину.

Щупами замеряем зазор.

Номинальный зазор: 0.25 — 0.45 мм.

Максимальный зазор для всех 1 мм. Но это попахивает уже расточкой.

Устанавливаем новые кольца

Сначала устанавливаем разжимную пружину маслосъемного кольца, затем само кольцо. Замок маслосъемного кольца должен смотреть в противоположную сторону замка пружины. После устанавливаем нижнее компрессионное и наконец верхнее компрессионное кольцо. На кольцах обязательно выбита надпись «ТОР», она должна смотреть вверх. Кольца в канавках поршня должны обязательно легко вращаться.

Когда менять: последствия несвоевременной смены

Замену ремня ГРМ на Приоре советуют проводить спустя разные периоды времени. Производитель утверждает, что он выдерживает сто тысяч пробега, но опыт показывает, что смена может понадобиться гораздо раньше.

Оптимальный период — каждые пятьдесят тысяч километров пробега. Некоторые утверждают, что за такой короткий срок эксплуатации резина просто не способна выйти из строя. Однако никто не учитывает условия — дороги, качество топлива и т.д.

Также в ходе работы механизмов он изнашивается, резина растягивается, а значит не обеспечивает правильную натяжку ремня ГРМ, возможны проскальзывания. Зубья способны стереться — из-за этого не обеспечивается сцепление с шестеренками.

Нет точного срока для смены, который подошел бы всем автомобилистам. Кто-то бережно относится к транспорту, водит аккуратно, пользуется только качественным топливом. Другие используют более экстремальный вид вождения, на резину попадают посторонние жидкости и т.д.

Чтобы не потерять авто на срок ремонта и не тратить целое состояние на восстановление механики, запишите или запомните дату последней смены ремня ГРМ на Приору. Далее регулярно проверяйте состояние резины, в случае износа поменяйте на новое устройство.

Признаки возможного выхода из строя

Выделяют несколько характерных признаков, которые должны насторожить водителя:

  1. При включении двигателя возникает посторонний шум. Иногда водители путают неисправность ГРМ с плохой работой натяжного ролика.
  2. Если поменялся цвет выхлопного газа.
  3. Плохо заводится мотор.
  4. Чувствуется непривычная вибрация.

Обратите внимание на данные “симптомы”, даже если пробег Приоры с новым ремнем ГРМ еще не составил 50 тыс. км

Он может выйти из строя раньше, если на привод попадает посторонняя жидкость — масло, охлаждающее вещество, а также пыль или грязь.

Хуже, если именно охлаждающая жидкость попадает на привод. Во-первых, это соответствует о выходе из строя прокладки, обеспечивающую герметичность помпы, или есть проблема с насосом. Тогда резина повреждается, и эксплуатации сокращается в десятки раз.

Даже если ремень новый, но на него попала ОЖ или тосол, то он выйдет из строя даже при эксплуатации сроком в 10тысяч пробега. Придется провести замену ремня ГРМ Приоры и разобраться, почему на него попадает сторонние вещества.

Как самостоятельно проверить исправность ремня

Если возникло подозрение, что пора заменять ремень ГРМ Приоры, не помешает осуществить проверку исправности этого резинового изделия. Визуальная диагностика позволит проверить исправность и отсутствие потертостей на ремне ГРМ Приоры.

Под рукой должен находиться на выбор один из инструментов, или сразу два — ключ-шестигранник на 5, или бита-звездочка Т-30. Если не подойдет один, попробуйте воспользоваться вторым.

  1. Откройте и поднимите крышку капота.
  2. Увидите переднюю панель, закрывающую механизм и ГРМ.
  3. Возьмите ключ и отвинтите пять болтов, которые держат переднюю панель, снимите ее.
  4. Перед собой увидите механизм, включая натяжной ролик.
  5. Со стороны пассажира установите домкрат, поставьте колесо в подвешенное положение. Включите пятую передачу, пока она работает, просматривайте поверхность ремня, нет ли на нем повреждений, даже небольших дефектов.
  6. Если заметили трещинки любых размеров, механические порезы, или торчат нити, то обязательно осуществите замену, обратившись к мастеру или самостоятельно.
  7. Проверьте помпу. Если заметны любые следы протекания охлаждающей жидкости из помпы, то резину также придется менять, даже если нет механических повреждений.
  8. Проверьте натяжной ролик. Автомеханики советуют менять его реже, чем резину. Средняя продолжительность «жизни» составляет приблизительно сто тысяч километров. Меняйте его через раз при смене ремня.
  9. Измерьте натяжение ремня. Для этого надавите на натянутую резину в области между шестеренок двух распределительных валов. Давить нужно с усилием около десяти килограмм. Правильная натяжка ремня ГРМ не должна прогибаться более, чем на семь миллиметров.
  10. Проверьте, не слишком ли свободно размещена резина. Убедитесь, что метки ГРМ Приора совпадают с изначальным состоянием. Первая, похожая на углубление, находится на наружной обойме ролика натяжения. Следующая размещена в основании ролика. Максимальное отклонение — четыре миллиметра, если натяжение не соответствует нормам, придется менять изделие.

Нашли несоответствие нормам? Меняйте изделие. Комплект ремня с роликами для двигателя Приоры 126 стоит всего пять тысяч рублей. Это гораздо меньшая сумма, чем стоимость капительного ремонта в случае разрыва компонента.

Замена роликов и ремня ГРМ: пошаговые действия

Изначально следует заметить, что владельцам автомобиля Лада Приора с кондиционером понадобится выполнить некоторые действия, чтобы добраться до механизма ГРМ. Если у вас Приора с кондиционером, то первоначально нужно:

  1. При помощи ключа с головкой на «15» вывинтить ролик натяжителя генератора (не путать с роликом натяжителя ремня ГРМ). Если ролик гудит, то его также рекомендуется заменить.
  2. После этого демонтировать ремень генератора, который также рекомендуется заменить одновременно с ременной передачей ГРМ.
  3. Теперь откроется доступ к защитным крышкам газораспределительного механизма.

Замена ремня ГРМ на Приоре 16 клапанов своими руками выполняется путем проведения следующих действий:

  1. Шестигранником или битой Т-30 в виде звездочки нужно вывинтить 5 болтов крепления верхней крышки (пластикового кожуха) и 2 болта нижней крышки ГРМ.
  2. Отсоединяется датчик коленвала путем разъединения соответствующей фишки возле верхней крышки ГРМ.
  3. Установить домкрат под колесо с пассажирской стороны, после чего поднять авто и вывесить колесо. Это нужно сделать для того, чтобы иметь возможность совместить метки шкивов распредвала. Эту процедуру можно также выполнять путем вращения шкива коленвала ключом на «17». Ниже на фото показаны метки 1 на корпусе механизма, а также отметки 2 на шкивах распредвалов. Их необходимо совместить путем вращения колеса при включенной 5 передаче. Если помпу менять не планируется, то ослаблять крепление шкивов распредвала после выставления отметок нет необходимости.

Совмещение меток распредвала

После того, как метки будут выставлены, не забудьте поставить рычаг переключения скоростей в нейтральное положение. Это нужно, для того чтобы отметки не сбились.
Проверка меток на зубчатке маховика. В верхней части маховика находится резиновая заглушка, которую следует снять с помощью отвёртки. Под заглушкой располагается венец маховика вместе с меткой, которая должна совпадать с треугольной отметкой в левой части.

Метка на маховике

Если планируется замена помпы, то на данном этапе нужно ослабить крепление 2-х шкивов распредвала. Ослабляется крепление, чтобы впоследствии избежать загибания клапанов при демонтированном ремне ГРМ. При этом болты ослабляются, но не снимаются.
Чтобы получить доступ к шкиву коленчатого вала, который находится в самом низу, нужно снять колесо или же повернуть его до упора в правую сторону.
Вывинчивается 5 болтов крепления брызговика, что нужно для получения доступа к шкиву коленвала.
Чтобы отвинтить болт крепления шкива коленчатого вала, требуется попросить помощника включить 5 передачу и нажать на педаль тормоза. В этом момент следует при помощи баллонного ключа или трещотки с головкой на 17 приложить усилие для вывинчивания болта. Для вывинчивания болта крепления шкива коленвала, необходимо вращать ключ против часовой стрелки.

Снятие шкива коленвала

За шкивом коленвала располагается упорная шайба, которую также нужно снять.

Далее ключом с головкой на «15» вывинчиваются болты крепления роликов: натяжителя и упорного.

Снятие роликов натяжителя и упорного

После демонтажа роликов: натяжителя и упорного, можно снять ремень ГРМ.

Снятие ремня ГРМ

Если нужно заменить помпу, то для этого демонтируется внутренний защитный кожух. Для этого снимаются шкивы распредвала, крепления которых были ослаблены ранее. После этого вывинчиваются три болта крепления держателя натяжного ролика генератора. Чтобы снять кожух, необходимо вывинтить еще 6 болтов крепления на «10», два из которых располагаются за шкивами распределительного вала. На фото ниже показано места расположения болтов, которые нужно выкрутить, чтобы снять кожух. Это делается только тогда, когда требуется замена помпы.

Расположение болтов крепления внутренней крышки ГРМ

Снимается внутренний кожух.

Чтобы снять помпу, нужно вывинтить 3 болта крепления. Для вывинчивания болтов понадобится шестигранник на «5». Теперь снимается помпа, только предварительно не забудьте слить ОЖ.

Устанавливать снятые элементы следует в порядке обратном снятию. Перед монтажом помпы, нужно установить прокладку, предварительно смазав стойким к высоким температурам герметиком. При затягивании болтов крепления помпы не прилагайте больших усилий, чтобы не сорвать резьбу.
Устанавливаются новые ролики (натяжителя и упорного). Ролик натяжителя не затягивается, так как с его помощью будет выполняться регулировка. Устанавливаются на место шкивы распредвала, и в завершении шкив коленвала.
Надевается новый ремень. Для этого нужно изначально надеть его на шкив коленвала, после этого на помпу, и в завершении на шкивы распредвала.

Переходим к проведению процедуры регулировки натяжения ременной передачи.

Замена ремня ГРМ на автомобилях Лада с двигателем 16 клапанов

 09 сентябрь 2015  LadaOnline    119 347

В настоящее время все новые Лада Приора выпускается с 16 клапанными двигателями.

Эти силовые агрегаты также устанавливаются и на некоторые комплектации автомобилей Лада Гранта, Калина, Веста или XRAY.

Газораспределительный механизм (ГРМ) этих двигателей предназначен для своевременного впуска в цилиндры двигателя горючей смеси и выпуска отработавших газов

Важно регулярно проверять состояние его ремня и при необходимости выполнить замену

Через сколько нужно менять ремень ГРМ

  • Согласно регламенту ТО Лада Приора проверку состояния ремня ГРМ следует проводить через 105 тыс. км, а замену — через 200 тыс. км пробега. Однако срез зубьев или обрыв ремня ГРМ может привести к утыканию клапанов (гнет клапана) в поршни, что приводит к дорогостоящему ремонту двигателя. Поэтому рекомендуем проверять состояние ремня ГРМ чаще — через каждые 45 тыс. км пробега.
  • На автомобилях Лада Гранта и Лада Калина 2 проверка ремня ГРМ выполняют каждое ТО (каждые 15 000 км. пробега), а замену производят через 75 тыс. км. пробега.

Снятие ремня ГРМ

Потребуется: шестигранник «на 5», головка «на 17», «на 15», «на 10» и большая плоская отвертка.

Порядок действий:

  1. Снять верхнюю крышку привода ГРМ, вывернув 5 винтов.
  2. Снять нижнюю крышку привода ГРМ, отвернув 2 винта. Снять ремень генератора.
  3. Схема привода распределительного вала.

Чтобы не нарушить фазы газораспределения, необходимо установить коленвал и распредвал в положение ВМТ (верхней мертвой точки) такта сжатия 1-го цилиндра. Для этого:

  1. проворачиваем коленвал по часовой стрелке за болт привода генератора до совмещения меток на зубчатых шкивах распредвалов с метками на задней крышке привода ГРМ.
  2. проверяем, чтобы риска на маховике 1 расположена напротив прорези 2 верхней крышки картера сцепления.

Фиксируем маховик, вставив отвертку между зубьями маховика через отверстие в картере сцепления. Затем:

  1. Снять шкив, отвернув болт.
  2. Снять опорную шайбу.
  1. Ослабить натяжение ремня, провернув болт ролика.
  2. Снять ремень со шкивов распредвалов натяжного и опорного роликов.

После снятия ремня ГРМ коленвал и распредвал поворачивать нельзя. При замене ремня ГРМ также меняются натяжной и опорный ролики ремня.

Установка ремня ГРМ

Перед установкой роликов следует на резьбовую часть нанести резьбовой герметик. Болт натяжного ролика окончательно не затягиваем. Перед установкой ремня ГРМ проверяем совмещение установочных меток. Положение коленвала удобно контролировать по совмещению метки 1 на зубчатом шкиве коленвала с меткой 2 (ребро) на крышке масляного насоса.

Надеваем ремень ГРМ на шкив коленвала, натягивая обе ветви ремня, заводим переднюю ветвь за опорный ролик, а заднюю, надев на шкив насоса охлаждающей жидкости, — за натяжной ролик. Затем надеваем ремень ГРМ на шкивы распредвалов.

Как натянуть ремень ГРМ

  1. Вставить наконечники щипцов для снятия стопорных колец в пазы наружной обоймы натяжного ролика.
  2. Натянуть ремень, поворачивая натяжной ролик против часовой стрелки.
  3. Совмещаем вырез 1 наружной обоймы ролика с прямоугольным выступом 2 его внутренней втулки.

    Затягиваем ключом болт крепления ролика.

После установки шкива привода генератора, поворачиваем коленвал за болт крепления шкива на два оборота по часовой стрелке.

Проверяем совмещение установочных меток на коленвале и распредвале, а также совмещение выреза с выступом на натяжном ролике.

Процесс замены ремня ГРМ также показан на видео:

Замена ремня ГРМ без специального инструмента

Способ можно использовать, если нет необходимости менять ролики.

Порядок действий:

  1. Срезаем половину старого ремня ГРМ канцелярским ножом.
  2. Снимаем половину старого ремня ГРМ.
  3. Надеваем на шкивы коленвала новый ремень ГРМ.
  4. Разрезаем вторую половину старого ремня ГРМ и удаляем его.
  5. Новый ремень ГРМ натягиваем на шкивы коленвала до конца.

Кстати, по результатам опроса заменить ремень ГРМ на 8 клапанном двигателе проще, чем на 16 клапанном.
