Руководство Opel Astra G и Zafira A ремонт и эксплуатация

Блоки предохранителей

Всего в автомобиле Опель Зафира встроено два блока предохранителей и реле. Первый можно встретить в салоне автомобиля, второй находится под капотом, в моторном отсеке рядом с аккумулятором. Стоит отметить, что некоторые модели определенного года выпуска содержат также третий блок предохранителей, который производители устроили в багажном отсеке.

Монтажный блок

Прежде всего, стоит обратить внимание на схему предохранителей и реле монтажного блока. Он находится в салоне автомобиля, и зачастую его можно найти под приборной панелью

Блок представляет собой агрегат, закрытый крышкой, которую необходимо открутить для того, чтобы добраться до предохранителей и реле, которые представлены на схеме ниже. Также после схемы идет таблица, в которой расшифровывается и объясняется назначение каждого предохранителя или реле.

ОбозначениеНазначение
1Работа стеклоподъемников.
4Обогрев сидений, стекол.
5Подушка безопасности.
11Обогрев заднего стекла.
12Включение/выключение стеклоочистителя.
14Кондиционер и отопитель.
27Подача звука противоугонной сигнализации.
30Защита розетки.
39,40Обогрев передних сидений.

Также данный блок представлен предохранителями, отвечающими за работоспособность климат-контроля автомобиля, различных переключателей систем. Имеются в блоке и отдельные разъемы для диагностики работы электрических цепей. Эти компоненты не представлены в таблице, так как они являются резервными, и в некоторых моделях данных элементов нет.

Стоит отметить, что каждый предохранитель пронумерован и окрашен в определенный цвет, что заметно облегчает поиски нужного элемента при необходимости.

Основной блок

Найти основной агрегат можно под капотом автомобиля

Он расположен рядом с аккумулятором, поэтому при работе с ним стоит обращать на это внимание. Ниже представлена схема расположения предохранителей в данном блоке, а также таблица с соответствующей расшифровкой элементов

ОбозначениеНазначение
1,2Работа основной системы.
3,4Обогрев салона с помощью печки, климат-контроль, работа кондиционера.
5Вентилятор.
7Стеклоочистители.
8Подача сигнала.
9Дворники передних фар.
13Работа противотуманных фар.
17Подача и фильтрация топлива.

Также предохранители отвечают за работоспособность системы переключения передач, обеспечивают бесперебойную работу топливного насоса, позволяют без проблем использовать магнитолу и другие компоненты мультимедийной системы

На самом деле, функционал переходников довольно широк, поэтому очень важно следить за их состоянием

Дополнительный блок

Что касается агрегата, расположенного в багажнике, то к предохранителям и реле, которые в нем установлены, можно отнести элементы: обеспечивающие функциональность розетки, работу кондиционера и системы климат-контроля; защищающие от поломки стеклоподъемники, а также устройства обогрева.

Таким образом, данный блок берет часть нагрузки монтажного блока на себя.

ЭБУ Опель Зафира – за что отвечает и какие функции выполняет

Для обеспечения функционирования узлов и агрегатов автомобиля Opel Zafira, ЭБУ (электронный блок управления )проводит сбор и обработку сигналов следующих датчиков:

  • Температуры — двигателя, жидкости в системе охлаждения, окружающей среды;
  • Расхода воздуха и подачи топлива;
  • Режима холостого хода;
  • Положения автомобиля на полосе, антиизноса, АБС и других систем безопасности;
  • Скорости, количества оборотов двигателя, положение коленвала и распредвалов;
  • Наклона дроссельной заслонки и положения педали газа;
  • Давления жидкости в тормозной системе;
  • Климата в салоне и датчиков кондиционера;
  • Гидроусилителя или электрического усилителя руля;
  • Напряжения в бортовой сети автомобиля.

Исходя из этого можно понять, что ЭБУ управляет такими устройствами автомобиля как:

  • дроссельная заслонка и элементы системы подача воздуха (например, турбокомпрессоры);
  • устройства системы подачи топлива (инжекторы, форсунки, когда впрыск топлива осуществляется под контролем электроники);
  • система управления фазами газораспределения;
  • электронные распределители системы зажигания;
  • вентилятор системы охлаждения;
  • соленоиды и клапаны для переключения передач в автоматических и роботизированных коробках;
  • муфты блокировки дифференциалов;
  • печка, кондиционер и другие устройства климат-контроля;
  • головной свет, освещение салона;
  • стеклоподъемники;
  • элементы электрооборудования автомобиля.

Потенциальный срок службы моторов Опель Зафира 2.0

Первое поколение минивэна получило два 2.0-литровых мотора: X20DTL, Y20DTH. В третьей генерации движки на 2.0 литра стали самыми объёмными во всей линейки: Z20DTJ, A20DT, Y20DTJ, A20DTH. Первые два – дизельные двигатели, разработанные еще в 90-х годах прошлого века. Если оценивать их качество и надежность по отзывам водителей, то, в целом, они не так плохи. Но Опель Зафира 2.0 явно не хватает динамики, так как мощность, например, Y20DTH составляет всего 100 лошадей. Однако дизельный минивэн способен спокойно отслужить свои заслуженные 280-320 000 км. Подробней остановимся на модификациях авто третей генерации и оценим ресурс движков.

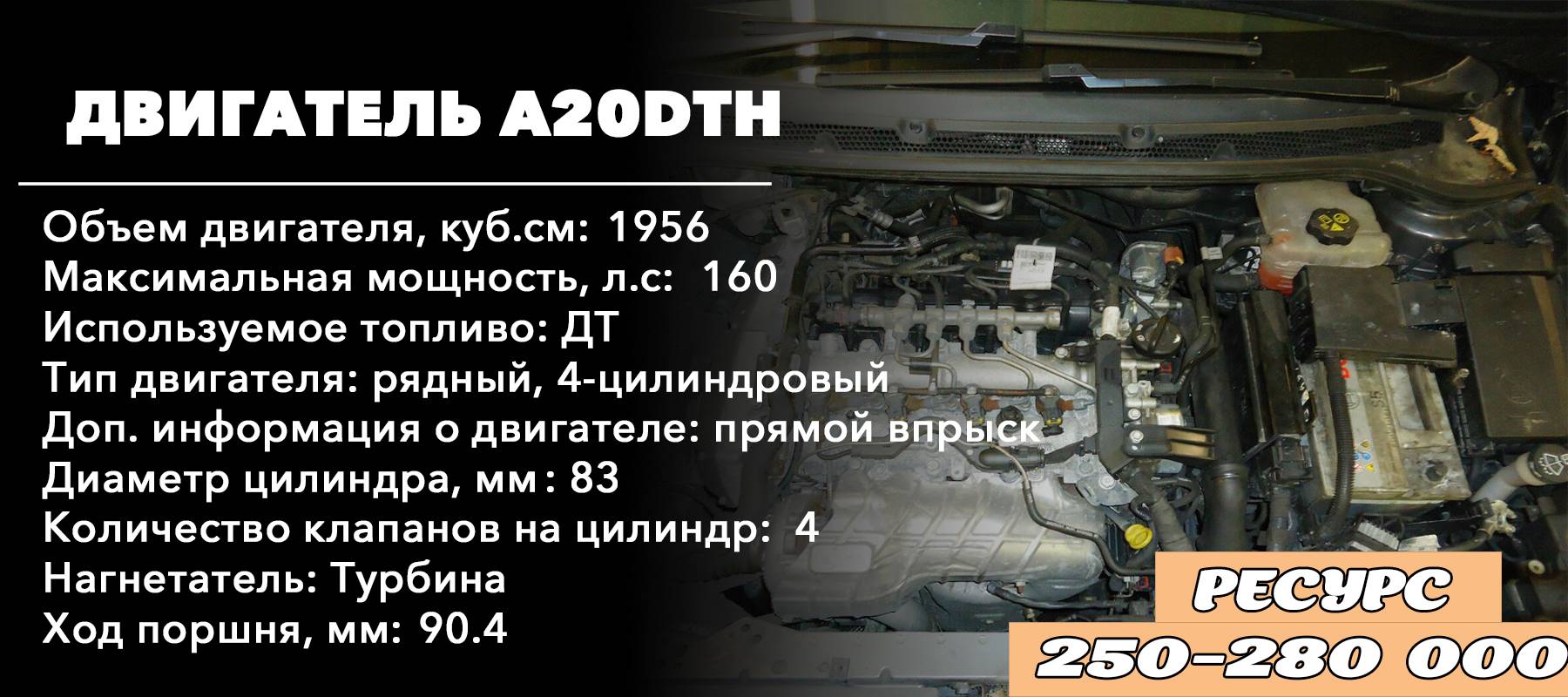

A20DTH

За основу A20DTH была взята база итальянского агрегата Fiat 1.9 JTD. Датой дебюта дизельного 160-сильного мотора с турбиной считается 2008-й год. Впервые был испробован на Insignia, после удачных результатов теста Astra и Zafira также стали комплектовать данным мотором. Турбодизельный A20DTH за счет 160-170 лошадиных сил обеспечивает минивэну приемлемый уровень динамичности.

Благодаря крутящему моменту в 350 Нм на низких оборотах возможна отличная тяга авто. Движок оснащен топливной аппаратурой Common Rail. Функционирование газораспределительного механизма обеспечивает ременной привод ГРМ. A20DTH соответствует нормам выхлопа Евро-5. В нем нет фазорегуляторов, зато есть гидрокомпенсаторы, что избавляет водителя от необходимости регулировки тепловых зазоров каждые 100 000 км пробега. В целом – неплохой мотор, бесхлопотно работающий 250-280 тысяч

Владельцу минивэна с A20DTH важно своевременно обслуживать автомобиль и вовремя реагировать на неисправности

Ремонт автоэлектрики. Техпомощь.

Вышедший из строя предохранитель, например, прикуривателя необходимо вынуть из гнезда. При замене надо ставить предохранитель такого же номинала.

Кратковременно можно применить предохранитель большего номинала, но только после проверки работы цепи номинальной плавкой вставкой, временно взятой из другого гнезда.

Если новый предохранитель тут же сгорает, то необходимо искать причину короткого замыкания в цепи.

Можно проверить исправность предохранителя тестовой лампой. Такую работу можно проводить на любом автомобиле, например, на Зафира года выпуска. Видео такой проверки от канала Авто Мир представлено ниже.

Под капотом Порядок замены следующий:

Tags:

зафиракоробкаопельпредохранителей

Описание книги

Книга по ремонту Opel Zafira

Эксплуатация любого автомобиля Opel Zafira невозможна без знаний его устройства, особенностей обслуживания и ремонта. Не имеет значения, кем будут производиться необходимые работы, — каждый водитель просто обязан знать элементарные процедуры ухода и устранения неполадок.

Книга по ремонту Opel Zafira содержит в себе все необходимые сведения, которые помогут владельцу разобраться в устройстве автомобиля, научат грамотному уходу за автомобилем, своевременному техническому обслуживанию и правильному ремонту.

Руководство по ремонту Opel Zafira разделено на главы:Устройство автомобиля (описываются общие сведения и паспортные данные автомобиля);Инструкция по эксплуатации (подготовка к выезду, рекомендации по безопасности движения);Неисправности в пути (советы, которые помогут Вам в случае неожиданной поломки в дороге);Техническое обслуживание (подробные рекомендации по проведению всех процедур обслуживания);Инструкции по ремонту (двигатель, трансмиссия, ходовая часть, рулевое управление, тормозная система, а также включены сборочно-разборочные работы, необходимые в процессе ремонта Opel Zafira);Электрооборудование (подробный мануал по диагностике и устранению неисправностей, отдельно описаны основные блоки и даны подробные электрические схемы Opel Zafira).

Любая из процедур ремонта Opel Zafira приведена по принципу от простого к сложному: от простейших операций по обслуживанию, регулировке, замене деталей, до глобального ремонта со сборочно-разборочными работами.

Все материалы книги основаны на конкретном опыте, полученном в процессе полной разборки и сборки Opel Zafira высококвалифицированными автомеханиками.

Книга «Opel Astra G, Zafira A 1998-2006. Руководство по ремонту и эксплуатации» необходима, чтобы диагностика и ремонт Opel Zafira могли быть сделаны профессионально и быстро даже владельцем автомобиля, который ещё имеет мало практического опыта.

Бесплатно скачать руководство по ремонту Opel Zafira Вы можете в формате rar. Его достаточно закачать в свой телефон либо планшет и в любой ситуации на дороге Вы сможете им воспользоваться.

Источник

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Как купить подержанный Opel Zafira первого поколения (1999-2006 г.в.)

Семь мест, великолепные возможности трансформации салона, отличная управляемость, неплохой комфорт, приемлемая стоимость – все это позволило немецкой компании продавать свой компактвэн очень неплохими тиражами. Большинство конкурентов продавались куда хуже. Поэтому нет ничего удивительного в том, что на автомобильном рынке подержанные Opel Zafira встречаются с завидной регулярностью. Хотите купить? Тогда вам следует заранее узнать о самых проблемных местах этого автомобиля. На нашем сайте Вы сможете узнать о технических особенностях нового и современного Opel Zafira Tourer.

Как проверить кузов подержанного Opel Zafira

Кузов Zafira неплохо сопротивляется ржавчине, а вот болт, которым крепится запасное колесо, которое подвешено снаружи под полом багажника, ржавеет довольно быстро. Если не хотите мучиться с ним при замене проколотого колеса, то возьмите себе за правило его регулярно смазывать.

Как проверить двигатель подержанного Opel Zafira

Отдать предпочтение лучше всего автомобилю, который имеет под капотом бензиновый двигатель. Двигатель объемом 1,6 литра для относительно большого автомобиля слабоват, а вот агрегат объемом 1,8 литра обеспечивает вполне достойную динамику. Оба двигателя любят качественное топливо.

Если пользоваться бензином сомнительного качества, то вскоре на свечах образуется нагар. Это приведет к тому, что возрастет нагрузка на электронный модуль зажигания. Чаще всего это заканчивается тем, что последний выходит из строя. К таким же последствиям приводит несвоевременная замена свечей зажигания.

И это далеко не все проблемы, которые обусловлены применением некачественного топлива. Из-за низкооктанового топлива в выпускном коллекторе повышается температура, что вызывает появление трещин. А в двигателе объемом 1,6 литра сюда можно добавить появление нагара на клапанах. Также могут выйти из строя клапаны рециркуляции отработавших газов.

В газораспределительном механизме этого двигателя применяется металлическая цепь. Вот только автомобили с такими агрегатами на рынке встречаются очень редко.

Как проверить коробку передач подержанного Opel Zafira

Но новых автомобилях механическая коробка передач вполне надежна, но чем дальше, тем больше с ней проблем. Примерно через 100 тысяч километров пробега в «механике» наблюдается износ втулки и пальца кулисы.

Это сопровождается повышенным люфтом рычага переключения передач. Также приготовьтесь к тому, что сальники полуосей потеряют свою герметичность. А вот автоматическая коробка передач вполне надежна. «Механике» по надежности уж точно не уступает.

Кстати, «автомат» у Zafira не немецкого, а японского производства.

Как проверить подвеску подержанного Opel Zafira

Примерно раз в 60 тысяч километров в передней подвеске необходимо менять стойки стабилизаторов поперечной устойчивости. Задняя подвеска более надежна. «Резинки», которые используются в балке, выхаживают более 100 тысяч километров.

Как проверить руль подержанного Opel Zafira

В рулевом управлении через 200 тысяч километров изнашивается втулка рулевого механизма. На некоторых автомобилях владельцам придется столкнуться с течью сальников.

Как проверить тормоз подержанного Opel Zafira

Тормозная система надежна. И лишь электрический провод датчика антиблокировочной системы может добавить головной боли. Он со временем переламывается, что приводит к отказу антиблокировочной системы.

Выводы

Проблемные места есть. Но если правильно выбрать автомобиль, то он не заставит слишком часто обращаться на сервис. Да и эксплуатируются такие автомобили чаще всего очень аккуратно. Вот только не забудьте о том, что заправляться придется исключительно качественным топливом. Если выполнять эту рекомендацию, то на Zafira первого поколения можно будет ездить еще долгие годы.

Интересно о других новых моделях Opel таких как современный Opel Cascada, скоростной Opel Meriva, оригинальный Opel Astra GTC Вы можете прочитать на нашем сайте «Автомалиновка»! Также у нас есть статьи по рекомендациям — как купить подержанные авто разных марок и моделей, например полезные советы о том как купить подержанный Opel Astra G (1998-2005 г.в.).

Марцелла

13.08.2013

Блог владельца Опель Зафира

Кроме общих вопросов, которые надо оценить при выборе конкретного экземпляра машины (общее техническое состояние, проверка кузова по контрольным точкам на аварийность, проверка на угон и т. д.), также стоит осмотреть основные узлы и системы автомобиля на наличие различных поломок на подъемнике дилерского или обычного сервиса.

Зафира А, как и любая другая машина, имеет свои «фирменные болячки».

Чтобы Вам было проще ориентироваться при покупке, читайте эту статью.

Кузов
В целом кузов Зафиры А не корродирует, однако стоит осмотреть двери на предмет их провисания. Ремонт этого дефекта состоит в замене втулок или фиксаторов, и обойдется Вам очень недорого. Однако – это отличный повод для торга. Также проверьте работу газовых упоров пятой двери – со временем они ослабевают.

Ходовая часть Проверьте задние пружины, ступичные подшипники, стойки и втулки стабилизаторов. Ремонт всех этих деталей не дорог, но также может служить поводом для торга.

Рулевое управление Главной и очень дорогой в ремонте проблемой здесь может стать рейка гидроусилителя. Если она течет – лучше поискать другой экземпляр или скинуть цену автомобиля на 15-20 тыс.

Двигатель О двигателях Зафир читайте отдельную статью. А диагностику лучше всего производить на сервисе с использованием компьютера. Дополнительно стоит проверить наличие течи масла из-под клапанной крышки и поддона картера.

Тормозная система В целом проблем нет, единственное, на что стоит обратить внимание – состояние тормозных дисков и колодок. Система охлаждения Первым делом – подняв салонные коврики, прощупайте пол. Если он влажный от антифриза – значит эта Зафира имеет «невылеченную» болезнь – течь охлаждающей жидкости через уплотнительные кольца печки

Проблема вполне решаемая, но неприятная из-за необходимости просушки салона. Весомый аргумент для торга

Если он влажный от антифриза – значит эта Зафира имеет «невылеченную» болезнь – течь охлаждающей жидкости через уплотнительные кольца печки. Проблема вполне решаемая, но неприятная из-за необходимости просушки салона. Весомый аргумент для торга

Система охлаждения Первым делом – подняв салонные коврики, прощупайте пол. Если он влажный от антифриза – значит эта Зафира имеет «невылеченную» болезнь – течь охлаждающей жидкости через уплотнительные кольца печки. Проблема вполне решаемая, но неприятная из-за необходимости просушки салона. Весомый аргумент для торга.

Выхлопная система Достаточно просто послушать заведенную машину. Если где-то есть прогар, придется менять часть глушителя.

Электрика Проверьте работоспособность задних и передних дворников, кондиционера и электрогидроусилителя руля. Проверка электрогидроусилителя необходима для проверки генератора – при закисании его подшипников или контактной группы возможны проблемы и с усилителем.

Подготовка к путешествию Итак, Вы собираетесь в дальнее путешествие на автомобиле. Как подготовить машину, что необходимо сделать, а что – необязательно?…

Зафира внутри. Багажник

Теперь посмотрим, какой арсенал приготовлен нам конструкторами Опеля в багажном отделении. Багажник Зафиры по размерам, пожалуй, не уступает багажнику…

Выбор подержанного автомобиля через интернет

Хочу дать несколько советов о том, как выбрать и купить автомобиль через интернет. В настоящее время появилось множество…

Диагностика электронного блока управления Opel Zafira

В случае если у вас нет ни денег, ни желания ехать на СТО, а ЭБУ Opel Zafira не желает подавать никаких признаков жизни, есть верный способ определить, в чем причина поломки.

Возможно это благодаря наличию встроенной системы самодиагностики на каждом блоке управления автомобиля. Она позволяет определить возможную причину поломки без применения специального диагностического оборудования.

Но сделаем маленькое отступление и расскажем о некоторых особенностях блока управления двигателем автомобиля.

Данное электронное устройство представляет собой мини-компьютер, способный выполнять возложенные на него задачи в режиме реального времени. При этом, все специализированные задачи можно разделить на три категории:

  • Обработка и анализ сигналов, которые поступают на блок от всех датчиков.
  • Расчет необходимого воздействия, которое необходимо для управления всеми системами автомобиля.
  • Контроль за работой исполнительных механизмов, то есть тех, на которые подается сигнал от блока управления.

Однако, чтобы получить возможность проверить состояние блока управления двигателя, в первую очередь необходимо выполнить ряд манипуляций, чтобы к нему подключиться. Для этого вам понадобится либо специальный тестер, который по понятным причинам есть далеко не у каждого, либо ноутбук с предварительно установленной на нем специальной программой.

Что это за программа должна быть? Она предназначена для того, чтобы считывать с блока управления диагностические данные. Установить ее можно либо из интернета, либо из диска, приобретенного на авторынке.

Что же касается программы для диагностики, то в данном случае мы будем использовать KWP-D. Сразу отметим, что, кроме самой программы для выполнения диагностики, вам обязательно понадобится специальный адаптер, способный поддерживать протокол KWP2000. С его подключения и начинается непосредственно сам процесс диагностики:

Один конец адаптера вставляем в порт электронного блока управления, а второй – в USB-порт вашего ноутбука. Поворачиваем ключ в замке зажигания автомобиля и запускаем на ноутбуке диагностическую программу. Сразу же после запуска на дисплее ноутбука должно появиться сообщение, подтверждающее успешное начало проверки ошибок в работе электронного блока управления. Далее на экране покажется таблица с указанными в ней наиболее важными параметрами функционирования автомобиля

Обратите внимание на раздел под названием DTC, поскольку именно в нем будут высвечиваться все неисправности, которые будет выдавать двигатель. Ошибки будут появляться в виде специальных кодов, расшифровать которые можно, перейдя в специальный раздел, который так и называется — «Коды»

Если же в разделе DTC не появилась ни одна ошибка, значит, можете порадоваться – двигатель автомобиля находится в идеальном состоянии.

Однако игнорировать другие раздели таблицы также не стоит, поскольку в них также можно найти очень важную информацию, способную объяснить неисправности ЭБУ. Среди них:

  • Раздел UACC – в нем высвечиваются все данные, характеризирующие состояние автомобильного аккумулятора. Если с этим устройством все в порядке, то его показатели должны находиться в районе от 14 до 14,5 В. Если же полученный в результате проверки показатель находится ниже указанного значения, следует тщательно проверить все электрические цепи, которые отходят от аккумулятора.
  • Раздел THR – здесь будут высвечиваться параметры положения дроссельной заслонки. Если автомобиль работает на холостом ходу, и с данным элементом нет никаких проблем, в этом разделе высветится значение в 0%. Если же оно выше – обратитесь за помощью к специалисту.
  • Раздел QT – это контроль расхода топлива. Так как авто работает на холостом ходу, в таблице должен появиться показатель, который находится в промежутке от 0,6 до 0,0 л в час.
  • Раздел LUMS_W – состояние коленвала во время выполнения вращений. При нормальной работе его показатель не должен превышать 4 оборотов в секунду. Если же количество оборотов больше, значит, в цилиндрах двигателя происходит неравномерное воспламенение. Кроме этого, проблема может скрываться в высоковольтных проводах или свечах.

Опель зафира а 1999 2005г 18xe мануал

Мультимедийное руководство. Все модели седан, караван и хетчбэк Opel Astra-G, выпускаемые с 1998 года и минивэн Opel Zafira, выпускаемый с 1999 года, с рядными 4-цилиндровыми двигателями: 8-клапанный двигатель SOHC 1.6 литра, 16-клапанные двигатели DOHC 1.4, 1.6, 1.8 и 2.0 литра, дизельные 8-клапанные двигатели объёмом 1.7 литра SOHC и DOHC, турбированные дизельные 16-клапанные двигатели SOHC объёмом 2.0 литра, оборудованные 5-ступенчатой ручной коробкой переключения передач (РКПП), либо 4-ступенчатой автоматической трансмиссией (АКПП).

Сотни иллюстраций показывают органы управления и отдельные этапы работ по устройству и ремонту автомобилей Opel Astra-G и Opel Zafira. Разделы, посвященные быстрому и простому поиску неисправностей, помогают в устранении неполадок. Электрические схемы помогают обнаружить неисправности в электрической системе и облегчают установку дополнительного оборудования на автомобили Opel Astra-G и Opel Zafira.

Здесь вы найдете данные по ремонту: двигателя, системы питания, системы выпуска отработавших газов, сцепления, коробки передач, подвесок, рулевого управления, тормозов, колес и шин, кузова, электрооборудования, а также рекомендации по техническому обслуживанию и диагностике электронных систем управления автомобилей Opel Astra-G и Opel Zafira. Приведены диагностические коды.

Отдельный раздел посвящён инструкции по эксплуатации автомобилей Opel Astra-G и Opel Zafira и предназначен для того, что познакомить владельцев автомобилей Opel Astra-G и Opel Zafiraс устройством, работой и техническим обслуживанием автомобиля. В инструкции по эксплуатации Opel Astra-G и Opel Zafira содержиться важная информация по правилам безопасной эксплуатации автомобиля.

Источник
