Доработки системы отопления
Каждый владелец Лады Калины сталкивается с необходимостью доработки печки. Улучшение обычно предполагает установку нового термостата на 6 отверстий, фильтрующего элемента для очистки охлаждающей жидкости и другого крана отопителя. Многие, учитывая посредственную работу помпы, устанавливают дополнительный водяной насос. Существует немало способов незначительного тюнинга, при помощи которого удается достичь улучшений для большего комфорта.
Увеличение рабочей температуры
Данный способ подойдёт для Лады Калины с электронной педалью газа. Раньше дроссельной заслонкой, которая обогревалась от общей системы охлаждения, управлял тросиковый привод. После установки электроники шланг, который шёл на обогрев, был закольцован с системой охлаждения.
Для модернизации потребуется тройник, дополнительный шланг и хомуты. Второй воздуховод монтируется максимально близко к термостату – тройник устанавливается в патрубок подвода охлаждающей жидкости к радиатору. Другой конец воздуховода соединяется с отводом лишнего пара возле штуцера расширительного бачка. Благодаря такой нехитрой модернизации можно добиться повышения рабочей температуры до 92-95 °С при прогреве печки от 50 °С и выше.
Установка гидравлического забора на водоотвод
В канал пароотводящей трубки вставляется обычная медицинская капельница, которая погружается в антифриз до дна расширительного бачка. По мере охлаждения жидкость, подчиняясь закону физики о сообщающихся сосудах, начнёт затягиваться в пароотвод, предотвращая возможное образование воздушных пробок – завоздушивание. Благодаря такому простому способу печка начнёт греть гораздо эффективнее, а значит, в салоне будет теплее.
Также можно поменять хомуты на более надёжные – самозатягивающиеся, а обычные резиновые шланги – на силиконовые. Для сокращения тепловых потерь стоит проклеить все места соединений воздуховодов, но для этого снова придется демонтировать панель. Удобнее всего это сделать при устранении какой-нибудь неисправности.
Регулировка заслонки печки
Чтобы добраться до заслонки отопителя, придется разобрать часть передней панели – открутить центральную консоль. Именно здесь расположен блок управления печкой. Понадобится снять пепельницу и две заглушки под кнопкой аварийной сигнализации. Там находятся два самореза, которые нужно открутить. С блока управления снимаются все ручки и переключатели. Освобождая фиксаторы, консоль нужно выдвинуть на себя, после чего отсоединить все провода позади нее.
Зачастую причиной неисправности заслонки становится износ и поломка крепления ее привода. Если нет возможности заменить деталь, воспользуйтесь эпоксидным клеем и заклейте сломанное крепление. Оно может быть сломано из-за тросика привода, который опускался слишком туго. В таком случае придется разработать его вручную – обычно этого хватает, чтобы избежать подобных проблем в будущем.
Корректировку положения заслонки лучше начать с настройки крана печки. С его корпуса следует снять скобу, удерживающую оболочку троса. После этого можно снять трос с крана. Рычажок крана повернуть в максимально открытое положение и убрать старый трос. По факту кран отопителя можно и вовсе не закрывать в дальнейшем.
Если этот метод не устроит, воспользуйтесь другим, более трудоемким способом:
- Длина оболочки троса должна быть отрегулирована таким образом, чтобы в крайнем правом положении переключателя на блоке управления кран был открыт на «максимум».
- С помощью скобы-защелки трос фиксируется в таком положении, после чего можно приступать к регулированию заслонки.
- Снять скобу, которой крепится оболочка троса на корпусе печки, и нащупать жёлтый рычажок, который находится справа. Его нужно потянуть до упора на себя.
- Оболочку троса следует отрегулировать таким образом, чтобы рычаг на блоке управления в крайнем правом положении полностью открывал заслонку.
- После этого трос можно зафиксировать скобой.
Один и тот же трос управляет положением и заслонки, и рычажка крана отопителя. Неисправность заслонки – самая распространенная проблема в системе отопления не только Лады Калины, но и других вазовских моделей. Поэтому рекомендуется перед наступлением холодов обязательно отрегулировать эту деталь.
С наступлением холодов многие автолюбители замечают, что на Лада Калина не греет печка. Неисправность может быть в разных элементах системы и иногда определить причину бывает не легко. Давайте попробуем подробно разобраться, как определить причину неисправности, а затем выполнить ремонт печки Лада Калина своими руками.
Система отопления Лады Гранты с кондиционером и без – отличия
| Наличие кондиционера | Отсутствие |
| Отдельный воздуховод | Конструкция не имеет указанного дополнительного оборудования |
| Испаритель | |
| Блок отопителя | |
| Корпус блока отопителя |
Характерные неисправности системы отопления Лады Гранты
| Неисправность | Диагностика | Способ устранения |
| Печка работает на одном скоростном режиме | Проверка платы с резисторами | Замена платы с резисторами |
| Заслонки неподвижны | Диагностика троса привода | Смазка тросика, дополнительное натяжение |
| Датчик на приборной панели показывает разную температуру | Проверка сопротивления датчика на контактах | Замена датчика |
| Печка не активируется при нажатии на рычаг | Проверка цепи электропитания | Замена электрической проводки, предохранителя |
| Работа вентилятора сопровождается скрипом, металлическим скрежетом | Диагностика блока печного отопителя | Смазка подшипника, замена |
| Из дефлекторов вылетает холодный воздух | Проверка целостности воздушных патрубков | Уплотнение соединения герметиком |
| Не происходит подача охлаждающей жидкости на печку | Проверьте схему подвода патрубков печки | Замена патрубков |
Правила пользования штатной системой отопления
В руководстве по эксплуатации авто изложены основные принципы работы системы вентиляции, кондиционирования и отопления салона. Для быстрого прогрева необходимо переключить заслонку в положение рециркуляции воздуха, а скорость вентилятора в положение «максимум». При этом окна автомобиля должны быть закрыты. Ехать длительное время в таком режиме не следует, поскольку это может привести к запотеванию стекол.
Основной причиной скапливания конденсата является разница температур в салоне и снаружи и повышенная влажность. Чтобы предотвратить запотевание стекол, необходимо прогреть их, направив на них дефлекторы обогревателя, и просушить воздух, включив кондиционер. Однако при движении автомобиля в режиме повышенных нагрузок (например, на затяжных подъемах) при включенном кондиционере может произойти перегрев двигателя, поэтому в подобных условиях необходимо контролировать его температуру. Образование конденсата обычно является результатом загораживания вентиляционных отверстий багажом.
Система вентиляции, кондиционирования и отопления автомобиля создает условия для нормальной и комфортной езды в любой климатической зоне. Инженерами «АвтоВАЗа» была разработана и внедрена простая и надежная концепция отопления для модели Лада Гранта. Но для эффективной работы системы необходимо соблюдать определенные правила, что поможет избежать непредвиденных поломок.
Всем привет дорогие друзья, особенно владельцы автомобиля Lada Granta. Если вы зашли на данную страницу значит, вас волнует вопрос, почему не греет печка и дует холодным воздухом. Попробуем разобрать основные причины данной неисправности.
За эффективную работу отапителя отвечает система охлаждения двигателя и всё тепло, которое попадает в салон, исходит от антифриза путь, которого лежит через радиатор печки. И будет логично, если при плохой работе печки мы будем проверять работу системы охлаждения, а так же основные узлы данной системы. Итак, поехали.
Первая причина самая банальная это уровень охлаждающей жидкости. Если уровень жидкости находится между минимальной и максимальной отметкой, то все в порядке, но если уровень упал то значит где, то система дала течь и если не исправить данную неисправность то во первых не напасёшься антифриза, а во вторых печка будет плохо работать и дуть холодным воздухом.
Вторая самая распространённая причина это термостат если у вас автомобиль не прогревается до рабочей температуры то, скорее всего, заклинил термостат и охлаждающая жидкость циркулирует по большому кругу и соответственно в салоне автомобиля холодно. Решается заменой термостата на новый.
Третья причина это заслонка регулятора температуры воздуха. Данная заслонка регулирует, какой воздух будет попадать в салон тёплый или холодный.
Четвёртая причина это вентилятор отопителя, если вентилятор не работает, то первым делом нужно проверить предохранитель F 2 на 30 A зелёного цвета. Он находится в дополнительном блоке предохранителей под капотом.
Если с предохранителем всё в порядке то, скорее всего проблема с самим электродвигателем вентилятора добраться к нему можно через бардачок. Так же на Гранте бывает такое, что вентилятор работает только на четвёртой скорости, причиной этому может быть блок резисторов решается заменой.

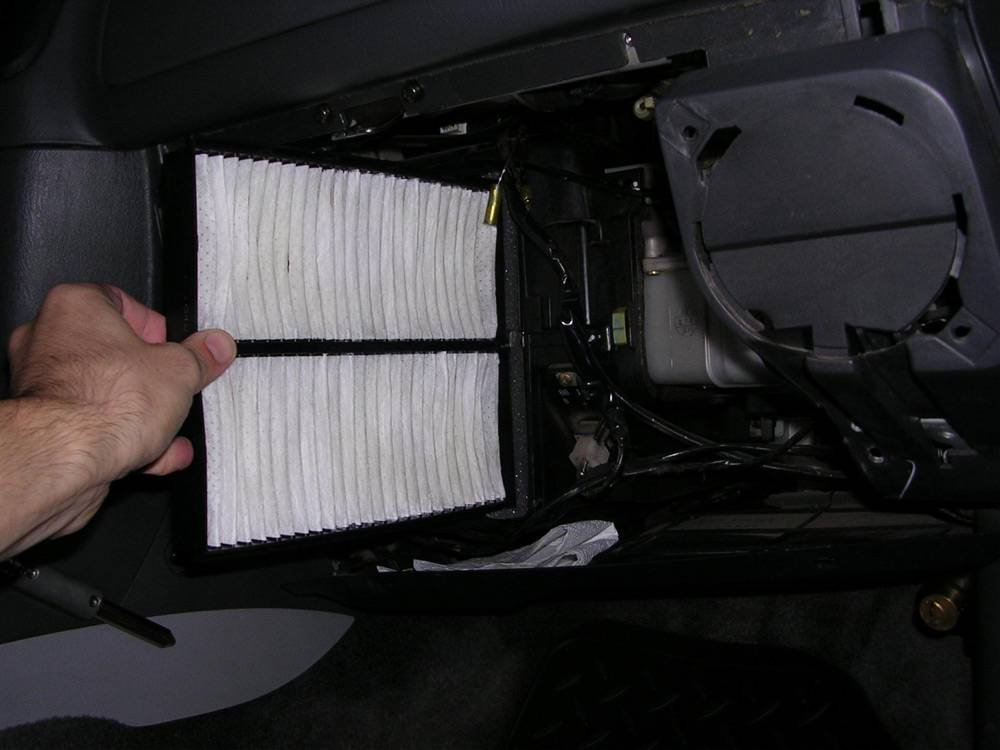

Пятая причина, почему на Ладе Гранте плохо работает печка это салонный фильтр, который грязный или забит, решается заменой на новый фильтр.
Шестая причина это воздушная пробка. Надо найти, откуда воздух попадает в систему охлаждения, и исправить эту проблему.

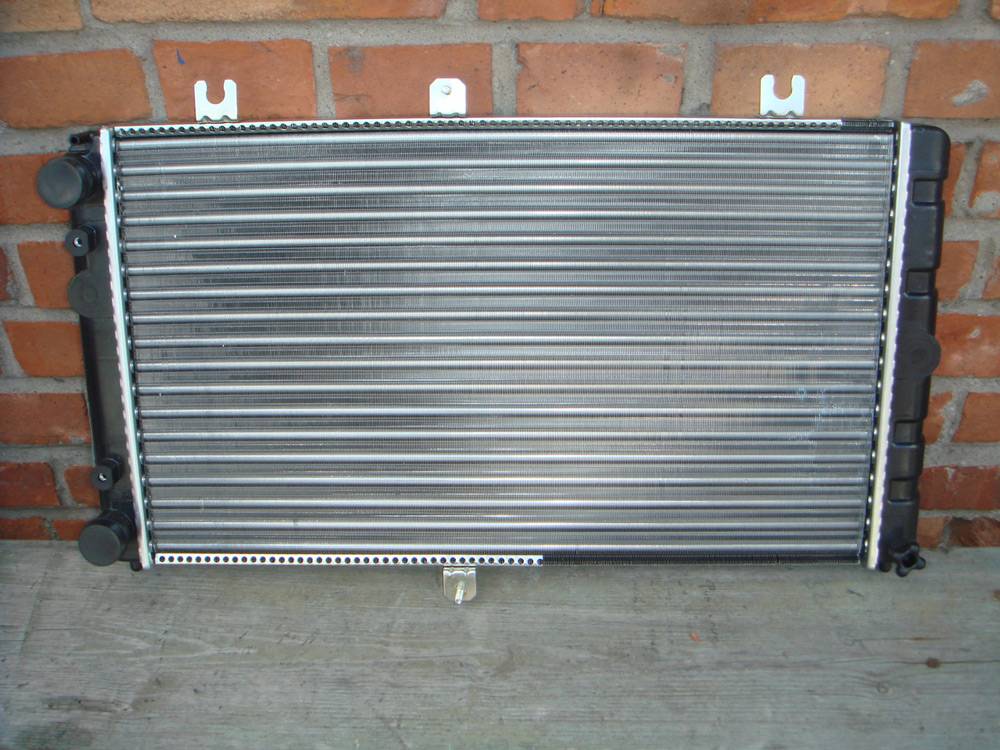

Седьмая причина это радиатор печки, который возможно забит.
Восьмая причина это помпа, помпа это своего рода насос, который гоняет охлаждающую жидкость по системе. Решение одно нужно менять помпу.
Девятая причина это крышка расширительного бачка в случае необходимости нужно заменить на новый.
Восстановление работоспособности радиатора печки на гранте
Как известно, в некоторых случаях нецелесообразно восстанавливать отопитель, проще заменить его новым изделием. Потому, перед тем как снять радиатор печки на гранте есть смысл прибегнуть к некоторым хитростям, на них мы остановимся подробнее.
К примеру, если пробег автомобиля более 40 тысяч километров, высока вероятность образования в системе накипи и посторонних отложений на стенках каналов. Для исправления такой ситуации отлично подойдет промывка специальным средством.Существует множество способов промывки, как со сливом охлаждающей жидкости, так и без него.
На наш взгляд наиболее приемлемый способ – добавлять специальное средство в систему, которая уже содержит антифриз.При таком подходе удается достичь следующих результатов:— растворить накипь;— улучшить теплоотвод и восстановить производительность отопителя салона.Причем средство для промывки не разъедает материалы, прокладки, герметик. В общем, промывать или менять узел, зависит от серьезности неисправности и индивидуального решения каждого автовладельца.
Основные причины почему На Гранте не греет печка (видео)
Доброй ночи грантаводы, подскажите из за чего печка не греет, дует теплый а не горячий. Рабочая температура 75¤ . Радиатор и снизу и с верху одинакого. Это заслонка или термостат?
А есть ОТДЕЛЬНО кнопочка для ПТФ в модуль
by Adminrive · Published 01.09.2014
33 комментария
- Comments 33
- Pingbacks 0
Это, боюсь, радиатор отопителя… Та-же хрень была.
Алексей, точно не термостат?
И точно не заслонка, ибо ее там нет.
Три варианта тебе. 1. Воздушная пробка в системе 2. Че-то с помпой 3. Радиатор печки
Денис, я помпу менял не давно.
А температура 70-75
Альберт, Крыльчатка помпы может прокручиваться например
Посмотри как бежит обратка в расширительный бачок. Только на горячий двигун не открывай крышку
Денис, она и до этого была так, ремень и помпу месяц назад менял.
Денис, а как это понять?
А может такое быть что термостат доконца не открывает?
Альберт, Может. Но тогда двигатель будет очень долго прогреваться, например минут 20, а на трассе и вовсе остывать
Денис, смотри вчера на холостых температура до 85 вышла, как поехал упала до 70
Альберт, При 70 должна печка нормально греть
Только теплый воздух.
Денис, а термостаты разные бывают да?
Альберт, незнаю. Но по идее могут различаться по температуре срабатывания. И много подделок. закажи у дилера, заводскую привезут
Денис, а температура?
Да да , посмотри,справа и слева одинаково дует?
Альберт, дело в заслонке может быть, вобщем-то она одна и регулирует температуру. Просто стала не до конца открывать,это легко проверить,с водительской стороны в ногах видно как она ходит, скинь с нее тросик и доведите до конца и сразу почувствуешь. Но сначала проверь не забита ли печка, видео у меня на странице. Оно там одно)
Евгений, да одинаково.
Альберт, если у тебя механическая клавиша может не до конца открывает горячий воздух! Было у друга! Да и посмотри филтр
Иван, фильтр салона поменял, клавиша механическая тросих оцепил и руками за задвижку открывал и закрывал, без изменения.
Я на 13 три дня все менял, а вот если бы не поленился и выкрутил все свечи, то было бы видно, что одна чистая как новая и пора менять прокладку гбц
У меня рабочая температура 82 на ходу. Ни капли больше или меньше. С установкой помпы, что то намудрили по любому!
Альберт, а какая погода у тебя в городе!?
Альберт, вот Вы пошагово и сами отвечаете на вопрос по своей проблеме. Температура 70-75 для работы отопителя нормальная (у меня 72-75), далее, заслонка распределения потоков воздуха не подклинивает и ходит от крайнего до крайнего положения, помпу иначе как стоит не поставить, а при какой-то неправильной ее работе, недостаточном давлении, создаваемым ей, температура двигателя возросла бы. Вот и остается Вам попробовать задрать морду вверх и попытаться выгнать возможный воздух, ну и замена радиатора отопителя.
Алексей, от души.
Вот такая погода у нас.
Альберт, ну морозов нет, значит проблема из-за термостата и только
Отопитель в Гранте включен последовательно в малый круг. Термостат-устройство предназначенное для более быстрого прогрева ОЖ на малом кругу и при достижении определенной температуры открытия большого круга. Он либо работает, либо нет. Варианты когда нет: 1-заклинил в закрытом положении и двигатель тупо перегревается, 2-заклинил в открытом положении и нагрев происходит долго, 3-заклинил в полуоткрытом положении тоже более долгий нагрев. Вот и все… Учитывая последовательное включение радиатора отопителя в малый круг, его температура, если он исправен, в любом случае равна температуре ОЖ. Поэтому термостат никак не влияет на работу отопителя. Единственный момент, это в момент его открытия падает общая температура ОЖ, но охлаждения выдуваемого из печки воздуха рукой, практически, не почувствуешь. Как-то так. Чтобы это понять достаточно открыть мурзилку на странице со схемой работы отопителя. Альберт, три причины по твоему вопросу: 1-воздух в отопителе, 2-неисправен привод заслонки или она сама, 3-забиты соты радиатора отопителя. Других причин нет и не будет.
Иные причины, из-за которых печка на Ладе Приоре плохо функционирует
Довольно часто с наступлением холодов автовладельцы автомобилей Лада Приора начинают замечать, что отопительное устройство работает еле-еле. Поэтому если из печки идёт только немного тёплый воздух, вероятно, циркуляция охлаждающей жидкости плохая или вовсе не большая. Причиной такой неисправности может стать недействующая помпа, которую впоследствии нужно будет просто поменять. Подобные проблемы могут возникнуть и в том случае, если система охлаждения засорена, в такой ситуации поможет только грамотная чистка системы, охлаждающей двигатель.
Чтобы проверить работоспособность печки на Приоре, необходимо узнать о состоянии термостата. Для того чтобы осуществить эту манипуляцию, необходимо прогреть силовой агрегат хотя бы до 75 °C. После этого проверяется патрубок радиатора, который расположен вверху. В том случае, если этот элемент системы холодный, по-видимому, циркуляция тосола происходит исключительно по малому кругу. Лучше всего заменить термостат, что позволит избавиться от проблемы.
Бывает и такое, что отопительный агрегат начинает дуть только холодным воздухом, в этом случае причину неисправности лучше всего искать в системе охлаждения силового агрегата, так как она будет завоздушена. Если, к примеру, нужна замена мотора отопителя с кондиционером или ремонт вентилятора, владельцу Лады Приоры необходимо будет предварительно ознакомиться с предназначением всех составляющих.
В первую очередь придётся осмотреть блок управления агрегатом. Дело в том, что от этой конструкции зависит взаимодействие системы с датчиком температуры, который расположен в салоне автомобиля. Благодаря такому устройству данные, которые поступили внутрь Лады Приоры, сравниваются с температурой, заданной непосредственно обладателем транспортного средства. В том случае, если разница температур слишком большая, в частности превышает/не добирает до заданного значения 2 °C, блок управления системой передаёт сигнал на моторедуктор, отвечающий за нормальное функционирование заслонок печки. Иными словами, посредством рассматриваемого агрегата прекращается или возобновляется подача воздуха, идущая от радиатора.
Отопительный агрегат может поставлять в салон авто исключительно холодный или горячий воздух, что не будет зависеть от регулятора, установленного на блоке печки. Такая проблема чаще всего свидетельствует о том, что не функционируют должным образом заслонки отопителя. Однако неисправность не имеет однозначного решения, поэтому нужно будет рассмотреть несколько причин. Как правило, начать следует с потолочного датчика, регламентирующего температуру в салоне.
Если с предшествующим элементом конструкции всё в порядке, придётся осмотреть микроредуктор, иногда у него стирается резисторный слой, изнашиваются донельзя зубчики шестерёнки.
Отопитель Приоры может дуть совсем слабо, поэтому не будет лишней проверка салонного фильтра. Когда тёплый или холодный воздух вообще перестанет поступать в салон авто, необходимо узнать о работоспособности предохранителя печки. Эта же проблема может повлечь необходимость проверить ещё один элемент системы, скорее всего, замена вентилятора отопителя избавит автовладельца от проблемы. Присмотреться к этой детали печки необходимо в том случае, если отопитель начал свистеть или гудеть. На самом деле, снять вентилятор достаточно просто, с этим сможет справиться даже начинающий автомеханик-любитель.
Причина неработающей печки может скрываться в её резисторе. Именно это приспособление влияет на скорость движения вентилятора. Чаще всего с этим вопросом сталкиваются те, у кого перестаёт включаться самая высокая четвёртая скорость печки.
Отопитель может подавать в салон авто вместо горячего воздуха холодный. Поэтому, проверив функциональность заслонки и убедившись в её нормальной работоспособности, необходимо искать причину в радиаторе.
Подобную проблему между тем может вызывать и система управления отопительным агрегатом. Однако не следует сразу же думать о том, как снять и заменить это агрегат, перед покупкой нового прибора необходимо убедиться в правильности действий. Конечно же, проще всего и быстрее проверить работоспособность любого элемента — поставить на место возможно неработающей детали работоспособную. При этом приобретать сразу все детали необязательно, проще найти необходимое у знакомого товарища или договориться с продавцом автомагазина, оставив залог.
Как поменять отопитель
Замена печки Лада Гранта выполняется в соответствии с технологическим регламентом завода-изготовителя. Но опытные автолюбители предлагают свои схемы замены этого устройства, успешно используемые при проведении ремонтных работ. Сначала необходимо расчистить пространство под капотом автомобиля: отвернуть клеммы и болты крепления аккумулятора и снять его, убрать патрубки дроссельного узла, воздуховодов, демонтировать воздушный фильтр. После этого можно слить антифриз из системы охлаждения двигателя.
Работы в салоне начинаются с демонтажа декоративного кожуха ручника: нужно отвинтить два самореза и освободить крепление тоннеля со стороны водителя и пассажира. Теперь необходимо снять педаль газа, открутив три болта и отсоединив контактную группу. Затем следует вынуть палец крепления педали тормоза и надавить на нее, освобождая место для проведения дальнейших работ. Для доступа к радиатору печки снимите пластиковую боковую крышку торпедо. Чтобы демонтировать теплообменник, отрежьте патрубки в двух местах.
Отсеченную часть труб следует вытащить в подкапотное пространство, затем отогнуть педаль тормоза и вытянуть старый радиатор в салон. После установки нового теплообменника его патрубки просовываются в салон со стороны подкапотного пространства, надеваются на патрубки радиатора и надежно поджимаются новыми хомутами. Дальнейшая установка снятых частей происходит в обратном порядке. Затем устанавливается аккумулятор и заливается охлаждающая жидкость.
Проводим диагностику
Если за окном холодно, а салон не может нормально прогреться, то нужно проверить работу системы охлаждения, которая имеет непосредственное влияние и на обогрев салона.
Уровень охлаждающей жидкости
Если её уровень в бачке располагается между минимальной и максимальной отметками, то всё в порядке. Но, при снижении этого уровня, возможны проблемы с герметичностью системы охлаждения, а это приводит к понижению давления внутри системы. Если проблему не устранить, то печка не сможет прогревать воздух в салоне достаточно эффективно.
Термостат
Это термостат родной Luzar
Речь идёт о возможном заедании клапанов термостата в положении, где охлаждающая жидкость циркулирует только по большему кругу. Так что, в холодный период охлаждающая жидкость не будет прогреваться до нормальной температуры, поэтому и в салоне теплее не станет.
Расположение термостата под капотом
Убедиться в наличии именно этой поломки можно по тому, что машина, пребывая в пробках, начинает очень быстро перегреваться. К тому же, при передвижении по трассе со стабильной скоростью, мотор теряет свою температуру слишком быстро, если говорить о холодном времени года. Впрочем, даже если этих «симптомов» у вашего автомобиля не наблюдается, то это ещё не значит, что термостат работает надлежащим образом. Вполне возможно, что его недоработка заключается только в ощутимых проблемах с отопителем салона.
Для ещё более сложных случаев можно проверить патрубки, которые подключаются к радиатору отопителя. В нормальном состоянии один из них должен быть горячим, а другой — лишь немного теплым. Если же второй из патрубков очень холодный, то это укажет на то, что в вашем автомобиле забился печной радиатор. Прочистить его так просто не удастся. Скорее всего, придётся полностью снимать всю печку.
А для наиболее экстремальных ситуаций, когда ничего из вышеназванного не помогает, а за окном очень сильные морозы, то можно просто перекрыть радиатору доступ воздуха любым плотным предметом, вроде картона или же пластика.
Заслонка регулятора температуры воздуха
Если же система охлаждения Лада Гранта работает надлежащим образом, то причина плохой работы печки может заключаться в особенностях функционирования заслонки регулятора температуры воздуха.

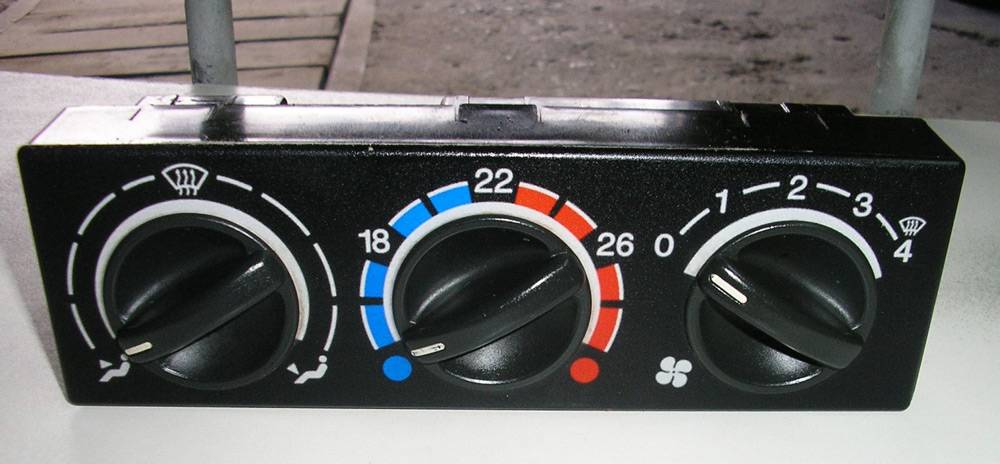

Регулятор температуры выдуваемого воздуха (может быть неисправным как ползунок, так и тросик с механизмом, на который регулятор передаёт натяжение)
Неисправность может касаться панели управления отопителем или же плохой работы редуктора, посредством которого заслонка перемещается. Зависимо от своего положения до момента поломки, в салон может поступать прохладный воздух в холодное время года или же горячий воздух в летний период.
Вентилятор отопителя и его предохранитель
Блок предохранителей обозначен стрелочкой
Проследите и за тем, включается ли в работу вентилятор отопителя. Если он остаётся недвижимым, то необходимо проверить, в каком состоянии находится 30А предохранитель. Его можно узнать по зеленому окрасу и индексу F4 (на картинке выше). Находится он в дополнительном сосредоточении силовых предохранителей. Оно располагается под капотом, недалеко от расширительного бачка системы охлаждения.
Если с этим предохранителем всё в порядке, то, скорее всего, проблема заключается в самом электрическом моторчике вентилятора. Добраться до него можно только через специальное отверстие, которое станет доступным после демонтажа крышки бардачка.
Если вентилятор работает на максимальной скорости, а воздух плохо поступает в салон, то проблема в забитом салонном фильтре, его необходимо прочистить, а лучше заменить.
Резисторный блок
В случае, когда ваша проблема с печкой заключается в остаточной работоспособности вентилятора только на четвертой скорости, тогда как первые три не включаются вовсе, то причина этого кроется в поломке резисторного блока. Отремонтировать его не удастся, так что рассчитывать можно только на его полную замену. Получить доступ к данному блоку можно точно так же, как и к электрическому мотору вентилятора.
Вентилятор «большого» радиатора охлаждения
Существуют случаи, когда вентилятор охлаждения постоянно работает, тем самым не давая температуре охлаждающей жидкости выйти в рабочие пределы. Иными словами, охлаждающая жидкость, которая должна обогревать радиатор отопителя холодная, и радиатор не может отдавать тепло.
Двигатель не успевает прогреваться
Данная проблема возникает из-за того, что первые модели Гранты не были оснащены указателем температуры двигателя, и водитель начинал движение на не прогретом двигателе. Особенно это заметно, когда поездки короткие.
