Перестал работать вентилятор печки на ВАЗ-2114: причины, ремонт

Причины снижения эффективности работы

Несмотря на простоту конструкции, проблемы с печкой ВАЗ-2114 возникают часто. В основном они связаны с падением производительности системы отопления – печка слабо прогревает воздух, дует холодным или немного теплым воздухом. При этом причины плохой работы печки могут быть как общими (прогрев слабый при любых установках блока управления), так и при работе при определенном режиме, например, на холостых оборотах. Или, к примеру, холодный воздух или чуть тёплый воздух дует только на боковые стекла, а в остальных режимах обогрев работает нормально.

Частые причины по которым печка перестала греть:

засорен радиатор печки или в нем образовалась воздушная пробка;
заслонка отопителя при переводе в режим обогрева неплотно прилегает к корпусу, из-за чего часть воздушного потока движется в обход радиатора и поступает в салон холодным;
кран открывается не полностью — это одна из основных причин плохо греющей печки;
образование щелей в местах стыков корпуса и воздуховодов, из-за чего происходит сильное рассеивание воздушного потока.

Определить причину общего снижения эффективности работы системы отопления несложно. Чтобы выявить почему плохо греет печка ВАЗ — 2114, нужно снять боковые декоративные панели с центральной консоли, а далее прогреваем двигатель и включаем печку на максимальную мощность. После этого пробуем патрубок подачи антифриза в радиатор печки до крана и за ним. Одинаковая температура нагрева трубки с обеих сторон указывает на то, что кран исправен и проблема кроется в радиаторе. Если же после крана патрубок менее прогрет, кран заклинил или полностью не открывается.

После этого определяем температуру на входном и выходном патрубке радиатора. Если теплообменник не засорен и в нем нет пробки, то температура выходного патрубка будет ниже, чем входного. А вот если выходная трубка холодная — антифриз по радиатору не циркулирует, что указывает на образование воздушной пробки (завоздушивание) или засорение.

Частой причиной отказа печки ВАЗ-2114 является выработка и люфт в ползунках. Из-за этого даже при переводе их в крайние положения тросики не доводят кран и заслонки до упора (кран остается призакрытым, а заслонки не перекрывают каналы движения воздуха). Устраняется эта проблема просто – нужно сделать регулировку и немного укоротить тросики.

Проблема недостаточно прогрева какой-то из зон связана с нарушением управления заслонками. Происходит это из-за той же выработки на ползунках, соскакиванием тросика с рычагов заслонки, выскакиванием осей заслонок из посадочных мест в корпусе, что сопровождается щелчками.

Помимо слабого прогрева автовладельцы ВАЗ-2114 сталкиваются с тем, что падает интенсивность потока воздуха. Происходит это из-за рассеивания воздуха через щели в местах соединения корпуса и воздуховодов, засорением мусором последних – многие владельцы не ставят фильтры салона, поэтому листья попадают в воздуховоды, и мешают движению воздуха.

Инструкция по замене мотора печки ВАЗ 2114

Сначала перечислим расходные материалы и инструменты, которые нам понадобятся:

новый моторчик печки ВАЗ 2114 (причём покупать его надо обязательно в комплекте с вентилятором и защитным кожухом);
набор рожковых ключей;
отвёртка крестовая (средних размеров).

Чтобы поменять моторчик самостоятельно, нужно придерживаться приведённой ниже последовательности действий:

Открывается капот автомобиля, с аккумуляторной батареи с помощью рожкового ключа на 10 отсоединяется клемма со знаком «минус».
В кабине машины, под приборной панелью, находится провод питания печного моторчика. Он вручную извлекается из разъёма.
«Плюсовой» провод питания моторчика находится в кабине, под приборной панелью
Теперь в моторном отсеке рожковым ключом на 8 мм откручиваются 2 гайки, удерживающие вентиляторный кожух. Там же находится гайка, с помощью которой к кожуху крепится провод «массы» авто. Она тоже откручивается.
Рядом с гайками кожуха находится и гайка «массы», которая тоже откручивается
Далее с помощью крестовой отвёртки выкручиваются дополнительные болты крепления вентилятора.
Дополнительную пару крепёжных болтов выкручивают крестовой отвёрткой
Решётка для притока воздуха освобождается и извлекается, открывается доступ к мотору, удерживающемуся на специальной скобе.
Когда весь крепёж откручен, решётку воздухопритока извлекают вручную
Для извлечения моторчик сначала тянется на себя, а затем поворачивается на 90 градусов, снимается с крепёжной скобы и вынимается со штатного места.
Электромотор отопителя вначале тянут на себя, а потом поворачивают под прямым углом
Теперь на место сгоревшего устройства устанавливается новый мотор, после чего производится обратная сборка всех узлов.

ВЕНТИЛЯТОР

Не включается вентилятор охлаждения на ваз 2114, и это может стать существенным фактором того, почему теплый воздух не поступает в салон машины. Когда не работает вентилятор радиатора, это может привести к перегреву двигателя. Попытаемся понять, почему он не функционирует, тем более, что это – важный элемент системы охлаждения.

Обрыв сети электропитания.
сгорел предохранитель;
вышел из строя датчик подключения вентилятора;
Не исправен термостат – это лишь маленький список причин неработающего вентилятора

Обрыв электропроводов – пожалуй, самый частый мотив неисправности этого узла. Проверку следует начать с проводки еще и потому, что это не займет много времени.

Когда перегорает предохранитель, электроток через него поступать уже не будет. Следовательно, такой элемент электросети подлежит замене. Применяются предохранители на печку ВАЗ 2114 марки F7 с силой тока 20А.

Работоспособность самой вертушки можно проверить, подсоединив его напрямую к аккумулятору. Вертится? Значит она сама и ее мотор исправны, надо искать подоплеку в другом. Необходимо проверить датчик подключения вентилятора. Для его проверки вентилятор подключают к карбюратору. Если вентилятор срабатывает, значит, датчик не исправен.

Причины неисправности

Как было упомянуто ранее, выход из строя системы обогрева может быть обусловлен рядом причин:

Неисправность электромотора;
Недостаточное количество антифриза в системе;
Выход из строя радиатора;
Неисправный кран отопления;
Сломанный термостат;
Прогоревшая прокладка БЦ;
Снижение давления внутри системы;
Иногда забивается радиатор;
Образовалась воздушная пробка.

После перечисления всех возможных видов неисправностей, следует рассмотреть отдельно основные, чтобы лучше изучить проблемы, вероятность возникновения которых наиболее высокая.

Термостат

Прежде всего необходимо запустить мотор и проверить работу вентилятора в каждом доступном режиме. Если в процессе вращения не возникает никаких посторонних шумов, придется приступать к ремонту. Сломанный термостат – это одна из наиболее распространенных проблем, возникающих в процессе эксплуатации системы обогрева. При этом циркулирующая по контуру охлаждающая жидкость не может достигнуть оптимальной температуры. Чаще всего печка отказывает именно по этой причине.

Сломанный кран

Система отопления часто не работает именно по причине неисправности крана. Иногда этот элемент просто не открывается до конца. Это может быть обусловлено следующими причинами:

Краник пришел в полную негодность и поэтому подлежит незамедлительной замене;
Приспособление не функционирует должным образом из-за недостаточно хорошей фиксации или изменения формы тросика обогревателя, который размещен рядом с узлом педалей. Чтобы устранить такую

неисправность, достаточно приподнять трос обыкновенными плоскогубцами.Необходимость в замене крана возникает при неполадках с подачей разогретой воздушной массы. Если на полу образуются пятна, пахнущие антифризом, а на стеклах – жирный налет, значит имеет место подобная неисправность.

Проблемы с вентилятором

Для проверки нужно запустить мотор и отключить систему, отвечающую за обогрев. Иногда в автомобиле ВАЗ 2114 не работает вентилятор печки. Причины такой неисправности чаще всего заключаются в перегоревших предохранителях, расположенных сразу же за печкой.

Проблемы с радиатором

Многие владельцы автомобилей просто-напросто не уделяют внимания радиаторам во время эксплуатации транспортных средств в летний сезон. Поэтому, при запуске системы обогрева в зимнее время оказывается, что радиатор непригоден к эксплуатации.Время от времени радиатор забивается грязью или мусором, что может послужить причиной неисправности данного элемента системы обогрева автомобильного салона. Поток разогретой воздушной массы в подобных случаях очень слабый. Обычно для устранения подобной неисправности проводится очистка радиатора или его демонтаж и установка нового элемента.Недостаточное количество антифризаЧтобы разобраться с этой проблемой, нужно просто подлить какое-то количество охлаждающей жидкости.

Испорченная прокладка головки БЦ

Неисправность печки может быть обусловлена перегоранием прокладки блока цилиндра. Эта проблема определяется по нескольким признакам:

Охлаждающая смесь воняет выхлопом и топливом;
Густой белый выхлоп из глушителя;
Моторное масло пахнет охлаждающей жидкостью.

Сломанный моторчик

Нередко перегорает электромотор, обеспечивающий работу печки, но в большинстве случаев, чтобы устранить эту проблему, достаточно провести ремонт данного элемента системы обогрева. Следует проверить, функционируют ли нормально реле температурных режимов. Также нужно проверить состояние реле зажигания.

Понижение давления

Печка не сможет нормально функционировать на холостом ходу, если показатель давления в системе не находится на достаточно высоком уровне.За этот процесс в системе обогрева отвечает специальная помпа. Определить, что проблема с работой обогревателя заключается именно в этом, несложно. При движении машины тепло поступает в салон. Это значит, что помпа пришла в негодность и нуждается в замене. Профессионалы рекомендуют устанавливать дюралевые помпы, отличающиеся повышенной эффективностью и высокой продолжительностью работы.

Водители старых российских автомобилей, не оборудованных кондиционером, пользуются отопителем салона не только в зимний период, но и во время дождя. Повышенная влажность конденсируется на лобовом стекле, что снижает обзор водителя. Если не работает печка у ВАЗ-2114, то причина необязательно связана с поломкой агрегатов машины. В большинстве случаев решить проблему можно самостоятельно.

Причины по которым не работает моторчик печки ВАЗ 2114, 2115, 2113.

Причины по которым свежий поток холодного воздуха летом или горячая струя зимой не идёт из воздуховодов вашего ВАЗ 2113, 2114, 2115, могут быть двух видов:

механические
электрические

Рассмотрим их более подробно.

Механические причины по которым не работает вентилятор печки ВАЗ 2114, 2115, 2113

В первую очередь к механическим причинам относится засорение воздуховода.

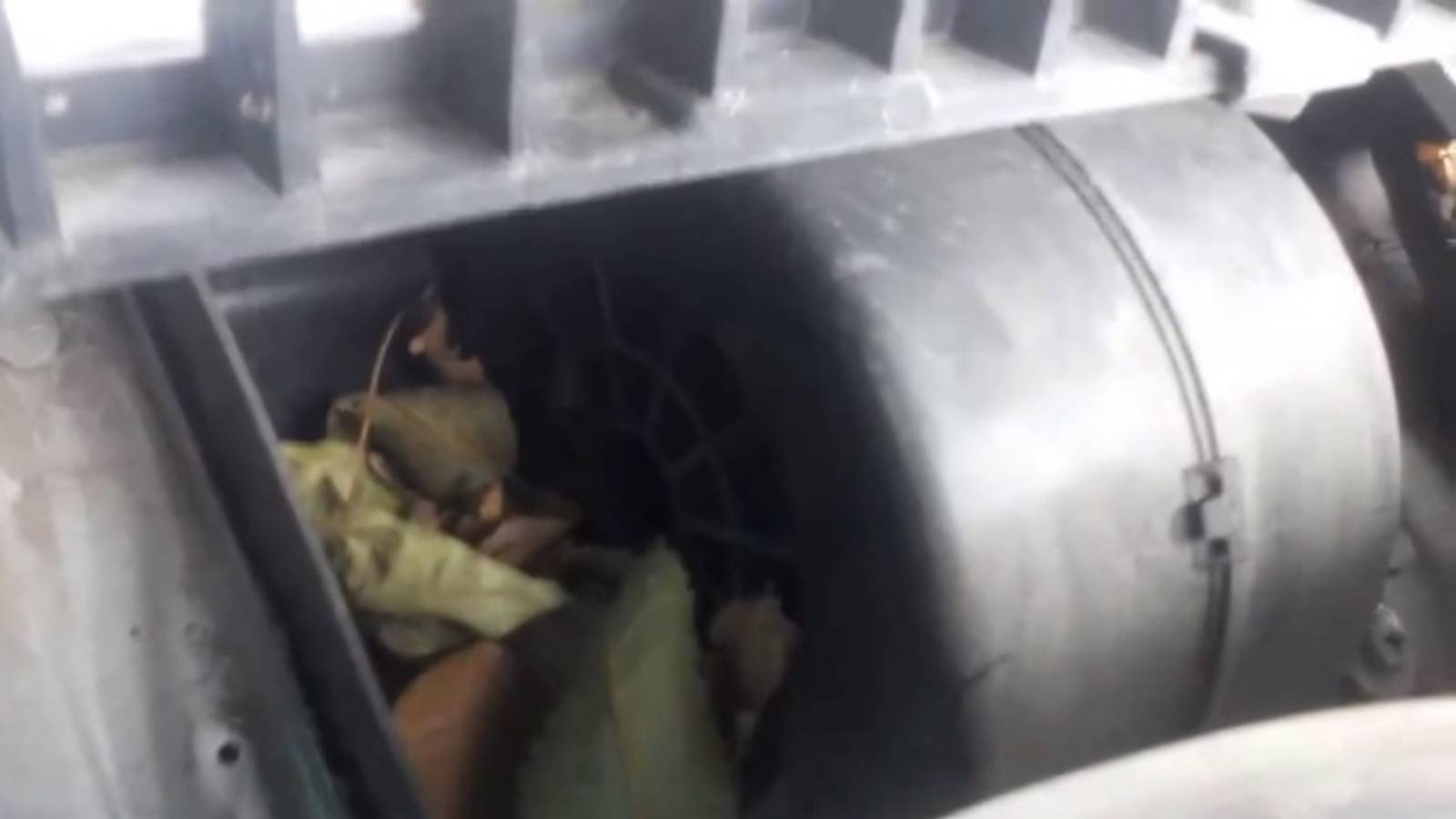

Как видно на фото, листья, ветки и прочий мусор попадают под кожух и забивают воздуховод моторчика печки. Мусор может попасть и в саму секцию с лопастями и заклинить вентилятор печки. Обычно перед этим из под копотного пространства доносится свист или скрежет.

К механическим причинам неработоспособности мотора печки можно отнести заклинивание лопостей в следствии неправильной установки корпуса вентилятора печки. При снятии моторчика печки часто повреждаются защёлки фиксирующие две части корпуса. И если эти части между собой крепко не зафиксированы, то между ними будет щель и поток воздуха, который должен идти в салон, будет попадать в эту щель. Так же части корпуса могут вообще клинить лопости моторчика, тогда он вообще не будет крутиться.

Предохранитель

Пойдём по схеме данной в начале поста. Если у Вас не работает вентилятор отопителя вместе с подогревом заднего стекла, то дело 100% в предохранителе. Проверяйте предохранитель f7 в монтажном блоке, если он в порядке, то ищите мультиметром приходит ли на него плюс с реле разгрузки замка зажигания. Для этого при включённом зажигании один щуп мультиметра помещаем на предохранитель а другой на кузов авто. Если всё в порядке, смотрим цепь от предохранителя до переключателя скоростей и выключателя подогрева.

Переключатель скоростей вентилятора печки

С предохранителем разобрались — идём дальше. А дальше у нас переключатель скоростей мотора печки. Для его проверки снимаем с него разъём. На разъёме три входа рядом и один расположен, как бы отдельно от них. Замыкаем проводом любой из этих трёх входов с тем, который стоит отдельно. Если моторчик заработал, то всему виной переключатель скоростей, если нет — капаем дальше.

Дополнительные резисторы

Если вентилятор работает, но только на третьей (самой быстрой) скорости, то тут всему виной дополнительные резисторы. На третьем режиме питание подаётся напрямую на вентилятор обходя дополнительные резисторы, поэтому на других режимах он не работает.

Моторчик печки ВАЗ 2114, 2115, 2113

Если проверка всех перечисленных выше узлов, показала их работоспособность — причина в самом моторчике печки. Скорее всего он сгорел или у него плохая масса. Для проверки снимаем его (как это сделать читайте тут) и подключаем напрямую к аккумулятору (чёрный провод, прикрученный к кузову — минус). Если работает — плохая масса. Не работает — меняем моторчик.

Источники

vaz-zona.ru/ne-rabotaet-ventilyator-pechki-vaz-2114-prichiny/
ladaautos.ru/vaz-2115/pochemu-ne-greet-pechka-vaz-2115-i-kak-eto-ispravit.html
vazzz.ru/vaz-2115-pechka-ne-greet/
drive2.ru/l/4258747/

Из-за чего возникают поломки отопительной системы

Перегоревший предохранитель

Казалось бы, примитивная неисправность – всего лишь следует заменить его на новый. Однако у этой проблемы есть «второе дно». Предохранитель, однозначно, испортился по вине короткого замыкания в системе. Его впоследствии обязательно нужно будет найти.

Немного о предохранителях

Всего в автомобиле находится 2 блока предохранителей: первый у левого стана под капотом, второй в салоне под панелью. Оба этих устройства влияют на работу определенных приборов.

Какой именно предохранитель неисправен покажет неработающий прибор, например, стеклоочиститель. Чтобы добраться до неисправных предохранителей, нужно снять крышку блока, одновременно нажав на специальную защелку.

Как мы знаем, предохранителей два, и только один из них неисправен. При хорошем зрении внимательный водитель может запросто отличить перегоревшую деталь от целой. В сердцевине детали на перегоревшем предохранителе линия контакта будет прервана, а у соседней, исправной детали, она будет непрерывна. Если же навскидку определить не получается, то можно оставить предохранитель на месте и при этом включить неработающую цепь, например, габариты. Если с одной стороны напряжение есть, а с другой нет – предохранитель неисправен, он сгорел.

Если предохранители горят часто, стоит обратить внимание на проводку. Скорее всего, с ней серьезные проблемы и пора обращаться в толковый сервис. Но в нашем случае с неисправной печкой подвести может только один предохранитель – это F7

Именно он закреплен за отопительной системой. Его сила 40 А (ампер). F7 отвечает:

Но в нашем случае с неисправной печкой подвести может только один предохранитель – это F7. Именно он закреплен за отопительной системой. Его сила 40 А (ампер). F7 отвечает:

за вентилятор печки;
прикуриватель;
подачу тепла к заднему стеклу;
свет в отделении бардачка;
омыватель фар (электродвигатель).

Неисправный предохранитель даст сбой в работе печи, и всех вышеперечисленных систем.

Контакт от монтажного блока

Также популярная причина из-за чего отказала печка на ВАЗ 2114. Там может находиться неисправный провод. В этой ситуации следует немного и аккуратно подвигать пучок контактов.

Реле зажигания

Оно также может воспрепятствовать исправной работе отопления в салоне автомобиля. При неисправности реле подлежит замене. Оно расположено на центральной консоли.

Реле зажигания ВАЗ 2114

Первая и вторая позиция

Если печка не работает на ВАЗ 2114 при первом и втором положении переключателя, водителю придется долго ездить в своем авто без отопления, прежде чем в салон начнет поступать долгожданное тепло. Отопительная система устроена таким образом: на первом и втором положении электроимпульс к вентилятору идет от резистора, в третьем положении электричество идет напрямую.

Что это за деталь, и какие с ней бывают неполадки?

Отопительной системе автомобиля дополнительный резистор обеспечивает наилучшую скорость. Он имеет две спирали сопротивления и два режима работы. При запуске первого режима электрический импульс идет через две спирали, а при втором режиме – по спирали сопротивления. Искать неисправный резистор следует у педали газа. Ремонт для резистора событие редкое. Он имеет смысл, если обгорели контакты. Вторая поправимая неисправность – расплавленная колодка, та, что на три наконечника. Ее нужно сменить новой. В розничной продаже они есть.

Если резистор неисправен, то алгоритм действий будет следующим:

Снять контакты с найденного добавочного резистора.
Отсоединить крепления у резистора.
Вынуть резистор.
Убедиться в том, что он подлежит ремонту.
Отремонтировать.
Поставить на место, пройдя процедуру в обратном порядке.

Переключатель

На ВАЗ 2114 не включается печка, если неисправен её переключатель.

В этом случае следует:

Снять центральную консоль.
Приготовить лампу с 2-мя проводами.
Включить двигатель.
Замкнуть «минус» на массу, а «плюс» на трехфазный резистор.

Если в таком положении наша лампа светит – значит, переключатель исправен, а когда света нет – значит, выбило предохранитель либо в цепи есть обрыв.

Также может служить причиной поломки.

Мелкие неприятности

И последняя неприятность, с которой может столкнуться автовладелец – неправильная подача в салон воздушных масс. К счастью регулировка и ремонт заслонок – процедура простая! Нужно взять пассатижи и выгнуть тросик у заслонки под водительским рулем. Тогда заслонка снова будет плотно закрывать воздуховод и проблема решена.

Одним из главных преимуществ в обладании статусом автовладельца являются комфорт и удобство. Особенно это проявляется в холодные периоды года. Когда на улице снег и морозы, куда приятнее передвигаться по улицам в тепле собственного авто. Но, к сожалению, техника имеет свойство выходить из строя, и в сегодняшней статье мы рассмотрим один из таких случаев, чтобы вы были готовы к любым неожиданностям.

Причины по которым не работает вентилятор печки ВАЗ 2114

Причин того, что не работает вентилятор печки несколько:

1. Сгорела вставка плавкая на предохранителе. Эта неисправность самая распространенная. Решение в этом случае простое – найти предохранитель и заменить его.

В ВАЗ 2114 он находится в общем блоке – F7, номинальный ток – 30А. Но вы должны знать, что предохранитель вентилятора питает не только печку, но и ряд других потребителей – обогрев заднего стекла, омыватели фар, прикуриватель и подсветку в бардачке.

Вообще ситуация с предохранителем двоякая. С одной стороны его легко поменять, а с другой – должна быть причина перегорания.

Следовательно, основная задача – проверить проводку и попробовать найти короткое замыкание. В противном случае новый предохранитель постигнет та же участь.

2. Низкое качество контакта в монтажном блоке. Одна из самых популярных болезней – окисление или недостаточный зажим контакта, питающего узел. Часто именно по этой причине не работает моторчик печки.

3. Проблемы с реле зажигания – еще одна причина неисправности вентилятора. В этом случае печка будет включаться периодически (к примеру, только при прогретом двигателе).

Если неисправность подтвердилась, произведите замену реле. В ВАЗ 2114 оно находится под приборной панелью.

4. Печка начинает работать только в третьем (крайнем) положении. Здесь вывод очевиден – неисправен резистор.

Как правило, первое и второе положение подразумевают питание вентилятора через добавочное сопротивление.

Если оно вышло из строя, то питание к устройству не поступает. Особенность же третьего положения в том, что напряжение подается напрямую, минуя дополнительные элементы.

5. Вышел из строя переключатель. Часто «барахлит» сам переключатель положения скорости. В этом случае вентилятор будет запускаться время от времени.

Чтобы убедиться в этой версии или опровергнуть ее, подготовьте лампочку на 12 Вольт и припаяйте к ней два провода.

Теперь можно снимать центральную консоль, чтобы добраться до переключателя с обратной стороны.

Дальнейшие действия следующие:

Включайте зажигание (заводить авто не надо);
«минус» лампочки устанавливайте на зачищенную часть кузова автомобиля, а второй проводок поочередно к зажимам 1, 2 и 3 (не забывайте переводить и сам переключатель в соответствующее положение).

Если лампа загорается, то проблем с переключателем нет. В противном случае подключите лампочку к «плюсу» рукоятки (сине-желтый провод).

При отсутствии возгорания причина – неисправность проводки или перегорание вставки плавкой предохранителя.

6. Неисправность двигателя. Если питание на моторчик поступает, но узел все равно не работает, есть три варианта:

Плохой контакт «минуса» на самом вентиляторе;
залипли щетки двигателя;
моторчик сгорел.

Первую и вторую проблему можно устранить. В случае перегорания моторчика его придется поменять.

Если у вас не работает переключатель печки, просто диагностируйте неисправность и устраните ее. При знании дела вы справитесь с проблемой за 20-30 минут. Удачи на дорогах и конечно же без поломок.

Источник

Всё дело в фильтре?

Часто помочь решить проблему слабых потоков воздушных масс может замена фильтра — при загрязнении он становится помехой прохождения тёплого воздуха. И тогда даже на высокой скорости воздух можно поступать слишком слабо. Выполнить ремонт реостата печки (Приора с кондиционером) самостоятельно также можно. Достаточно заменить термопредохранитель. Как раз на него и влияет забитый фильтр. Термопредохранитель перегревается и выходит из строя, работает только на максимальном положении.

Если же печка Приоры работает только в 4 положении, то это может говорить о том, что реостат перегорел. Такая же проблема может привести к тому, что система обогрева будет работать исключительно в первом положении. Дополнительное сопротивление приводит к тому, что печка работает хуже, медленнее. Вы отметите, что не работает переключатель печки Приора.

Многие легковые авто отечественного автопрома имеют похожий блок резисторов с Lada Priora. Добраться до реостата печки Приоры можно через корпус слева. Необходимо открутить два винта, чтобы добраться до этого блока.

Не работает вентилятор печки (отопитель салона)

В данной статье рассмотрим основные моменты и причины, по которым не включается печка (вентилятор печки).

Как понять, что вентилятор печки не включается? – очень просто: при заведённой машине, включаем печку на 1-2-3 скорости. Если никаких дополнительных «шумов» не появилось, то вентилятор не включается. Сразу отмечу, что если вентилятор не включается, к примеру, на 1-2 скорости, а на 3 включается, то дело в добавочном резисторе или в переключателе интенсивности работы печки.

Давайте разберёмся, как в теории включается печка

Обратите внимание на рисунок:

44 – мотор вентилятора;
45- дополнительный резистор (служит для регулирования скорости электродвигателя под цифрой 44);
46- переключатель положения.

Почему не работает моторчик печки, основные причины

1. Перегорел предохранитель.

Самая простая и в тоже время самая неприятная неисправность, потому что заменить предохранитель очень просто, и в то же время, мы не знаем причины по которой он перегорел. Напоминаю, если предохранитель перегорает, то значит где то кроется коротыш (короткое замыкание). В этом случае нужно перебирать всё цепь предохранителя и искать источник короткого замыкания.

Какой предохранитель идёт на печку?

За печкой закреплён предохранитель F7 с силой тока в 30А. Так же этот предохранитель отвечает за прикуриватель, электродвигатель омывателя фар, подсветки бардачка, обогрев заднего стекла. Так что, если перегорел предохранитель, то помимо вентилятора отопителя, от работы откажутся вышеприведённые элементы электрики автомобиля.

2. Плохой контакт в монтажном блоке.

Плохой или окислившийся контакт в монтажном блоке так же является распространённой болезнью. В данном случае нужно пошевелить колодку жгутиков, идущих к монтажному блоку.

3. Залипло реле зажигания.

Если у вас глючит печка, к примеру, включается только на прогретую, то дело в реле зажигания.

Удивительно конечно, каким образом реле зажигания влияет на работу печки, но факт остаётся фактом. Нужно заменить реле. Кстати оно находится под панелью приборов в центральной консоли.

4. Печка включается только на 3 положении переключателя.

Если вы столкнулись с такой ситуацией, то вам нужно заменить добавочный резистор. Дело в том, что на 1 и 2 положениях переключателя отопителя, ток на вентилятор идёт через добавочный резистор, а на 3 положении – напрямую к вентилятору. Поэтому следует вывод о неисправности добавочного резистора. Дополнительный резистор отопителя. Проверка,ремонт, замена.

5. Не работает переключатель печки (отопителя).

Чтобы проверить переключатель положения (под цифрой 46 на рисунке) нам понадобится обычная габаритная лампочка на 12 вольт с двумя припаянными проводками. Снимаем центральную консоль панели приборов, для того чтобы получить доступ к переключателю печки ( Как снять панель приборов? ), затем и делаем следующее: включаем зажигание; замыкаем минусовой провод лампочки на массу кузова, а другую подключаем к выходам 1-2-3 на добавочный резистор (серый, белый и красный провод на рисунке). Если лампочка горит – значит переключатель работает, если не горит, то подключаем лампу к плюсовому проводу на переключатель положения (на рисунке это сине-жёлтый провод). Если лампа не горит, то где то обрыв цепи или выбило предохранитель.

6. Не работает моторчик печки (вентилятора отопителя).

Если переключатель отопителя работает, напряжение идёт, а вентилятор не включается, то либо он перегорел, либо плохой контакт массы вентилятора (масса находится под гайкой крепления отопителя), либо залипли щётки моторчика. Не работает печка ВАЗ, что делать?

Печка необходима каждому владельцу ВАЗ-2114, который ездит на своём автомобиле в холодное время года

Перед наступлением зимы особенно важно быть уверенным в исправности отопительной системы. Одной из распространённых причин выхода из строя является предохранитель

Его нужно найти, извлечь из монтажного блока и заменить на новый. Ничего сложного в этой работе нет, с ней справится даже новичок.

Проблемы с системой охлаждения

Когда не работает печка на ВАЗ-2114, причины, кроме электрических, могут крыться в системе циркуляции охлаждающей жидкости:

Воздушная пробка. При остывании ОЖ в верхней части радиатора скапливается воздух. В дальнейшем воздух попадает в термостат и блокируется большой круг движения ОЖ. Радиатор отопителя остается холодным.Для устранения проблемы есть множество способов. Но самым простым считается выдавливание лишнего воздуха из системы. Для этого откручивается пробка с бачка. На заведённом двигателе холодный шланг интенсивно сжимается, при этом в бачок выходит воздух. Если такой метод не подошёл, придётся отсоединять шланг для удаления воздушной пробки.
Радиатор. Немногие выделяют время на техническое обслуживание своего автомобиля, а в особенности системе отопления. Внутреннее пространство забивается грязью, что препятствует току ОЖ. Внешняя многоячеистая поверхность забивается пылью и сторонними предметами, что нарушает теплоотдачу. В этом случае поможет только прочистка радиатора и замена салонного фильтра.
Помпа. Износ заборных лопастей приводит к снижению продуктивности, а, следовательно, падению давления. Пониженное давление на холостых оборотах неспособно подавать в радиатор нагретую ОЖ. Только высокие обороты двигателя позволяют создать необходимое давление.
Низкий уровень охлаждающей жидкости. Уровень тосола ниже минимального провоцирует завоздушивание трубопроводов. Просто необходимо долить тосол до максимального уровня.
Прокладка ГБЦ. Постепенное снижение уровня ОЖ, интенсивный белый дым из выхлопной системы и запах бензина (масла) в бачке говорит о прогорании прокладки. Через появившуюся щель тосол попадает в цилиндры и в картер с маслом. Замена прокладки сопряжена с необходимостью снятия большого количества деталей.
Термостат. Принцип работы термостата основан на свойстве определённого металла изменять первоначальную форму при повышении температуры. Если элемент вышел из строя, охлаждающая жидкость движется по малому кругу, не попадая в радиатор отопителя. В этом случае поможет только замена термостата.
Краник. Им регулируется поток ОЖ, то есть температура внутри салона автомобиля. При его поломке протекание жидкости прекращается. Хотя и держится он на двух винтах, но устанавливается в труднодоступном месте, под приборной панелью, что сопряжено с определёнными сложностями.
Шланги. Соединительные резиновые шланги после продолжительной эксплуатации приходят в негодность. Они трескаются и ломаются. Через образовавшиеся трещины происходит разгерметизация системы, а следовательно, возникает течь тосола, попадание внутрь воздуха и прочее.

Это интересно: Топливный фильтр Nissan Almera Classic

Устранение дефектов электрической цепи

Если при включении обогрева поворотом рукоятки не работает печка и не слышно работающего электродвигателя, то в первую очередь проверяется предохранитель, находящийся в цепи управления.

Чтобы проверить его целостность, надо заглянуть в моторный отсек. В нише под лобовым стеклом находится монтажный блок. Предохранитель, отвечающий за работу электродвигателя вентилятора, маркируется F7 и имеет номинал 20А.

Заменив его на аналогичный, проверяется работоспособность двигателя. Если эта процедура не принесла успеха, необходимо проверить контактное реле. При включении бортовой сети испытывает значительные нагрузки. Для их снижения применяются контактные реле. Такие же устанавливаются и в цепи отопителя. Когда реле неисправно, вентилятор включается не каждый раз, особенно на холодном двигателе.

Это интересно: Срок давности штрафов ГИБДД в 2021 году: когда его можно не платить?

Причина может быть в проблемах с контактной колодкой. Контактные разъёмы находятся в моторном отсеке и на них воздействует повышенная влажность. Поэтому они интенсивно окисляются, это приводит к отсутствию контакта, поэтому вентилятор может перестать работать.

Восстановить электрическую цепь можно разъединением колодок с последующей очисткой клемм. Но при сильной коррозии происходит поломка контактов, тогда требуется замена контактной группы.

Следующая деталь, которая может влиять на работу печи — переключатель. Установка частоты вращения вентилятора задается переключателем. Внутренний механизм включает в себя контакты, которые со временем изнашиваются. Ремонт обычно нецелесообразен, проще заменить переключатель на новый.

Резистор, входящий в схему управления, регулирует малые и средние обороты. Если при перемещении рукоятки в крайнее правое положение двигатель работает на максимальных оборотах, то причина в резисторе и он подлежит замене.

Последним элементом электрической схемы является непосредственно электродвигатель с крыльчаткой, подающей воздух. Работать он отказывается при прогорании изолирующего слоя лака и возникновении межвиткового замыкания. Раньше пользовались услугами перемотки двигателей. Но сегодня это практически не используется, поэтому придётся приобретать новый мотор.

Система отопления ВАЗ-2114

Состоит отопитель салона ВАЗ-2114 из таких элементов:

радиатор с патрубками;
кран перекрытия подачи;
корпус;
воздуховоды;
заслонки;
вентилятор;
блок управления.

Нагрев воздуха, который подаётся в салон, выполняется за счет пропускания потока воздуха через соты теплообменника – радиатора, по которому циркулирует разогретая мотором охлаждающая жидкость.

В отопителе ВАЗ-2114 реализована возможность перекрытия подачи антифриза в радиатор печки, поэтому система обогрева отключается (на летний период). Прекращение подачи осуществляется с помощью крана, врезанного в патрубок подачи охлаждающей жидкости на радиатор печки.

Радиатор установлен в корпусе отопителя. Помимо размещения составных элементов печки корпус предотвращает рассеивание потока воздуха и направляет его движение.

Корпус печки соединен с воздуховодами, с помощью которых подаёт разогретый воздушный поток в зоны лобового и боковых стекол, в средину салона, к ногам водителя и переднего пассажира. Чтобы отрегулировать направление потока воздуха, на концах воздуховодов, подающих тепло к боковым стеклам и в средину салона, установлены дефлекторы.

Распределение воздушного потока по зонам обеспечивается заслонками, установленным в корпусе. В конструкции печки ВАЗ 21-14 используется три заслонки:

Заслонка управления печкой. Она перенаправляет воздушный поток через радиатор (печка работает) или в обход него (система работает в режиме вентиляции салона).
Заслонка подачи потока в зону лобового стекла.
Заслонка перенаправления теплого воздуха в зону ног или к боковым стеклам и в салон.

Благодаря заслонкам и крану печки водитель задействует систему отопления салона, управляет потоком воздуха, выбирая, в какую зону его следует подать.

Вентилятор, входящий в конструкцию отопителя, создаёт воздушный поток. Благодаря комплектации цепи питания электродвигателя вентилятора реостатами, узел получил три режима работы, при которых вентилятор вращается с разной скоростью.

В отличие от систем отопления автомобилей классического семейства – ВАЗ-2101-2107, вентилятор в ВАЗ-2114 нагнетает воздух в корпус печки, а не втягивает его, что повышает эффективность подачи воздуха. Поэтому этот узел установили не внутри корпуса, а на нем. Доступ к вентилятору стал проще, поскольку на ВАЗ-2114 он размещен в подкапотном пространстве, в нише возле моторного щита.

Почему перестал работать вентилятор печки на ВАЗ-2114: причины и методы устранения
