Почему не работает центральный замок на ВАЗ-2112: основные причины

Неисправности

Всем доброго времени суток.В прошлой записи я спрашивал у вас помощи и совета по ремонту центрального замка. Всем спасибо за комментарии и отзывчивость.Сегодня в данном посте я расскажу, как решилась эта проблема.Итак, изначально проблема была в том, что машина ставилась на охрану, но замки не закрывались. Так же не закрывались и ручным нажатием.Решено было все разбирать и смотреть.При разборе выяснил, что в водительской двери стоит обычный двухпроводный актуатор, вместо необходимого 5-ти-контактного. Остальные три контакта уходили к самому замку, это провода на концевик положений открыто/закрыто.

Полный размерВот такой вот актуатор

Полный размерВот проводка к ЦЗ, красный и желтый — это на актуатор, на них попеременно приходит сигнал в зависимости от положения концевика, черный провод это масса, а белый и коричневый как раз передают сигнал о положении замка

Ну вроде на этом этапе все работает. Принудительно подал на актуатор.

кратковременно +12В, кратковременно, иначе будет перегрузка и он либо сгорит, либо щетки замкнутся. Он дергается, значит живой. Полез дальше искать причину.

Подумал, что провода могли перетереться в том месте, где заходят в дверь. Вытащил пучок, и не зря. У некоторых проводов была нарушена изоляция — исправил изолентой.

Полный размерЕсли присмотреться, то видно оголенные жилы.

Идем дальше, вычитал, что есть блок управления центральным замком. Нужно теперь его найти. Вскрыл обшивку пола, чтобы там посмотреть, куда уходит пучок.

В итоге нашел конец под печкой со стороны водителя разъем и на нем схему, перемотанную изолентой. Уже тогда я чувствовал, что наверно в ней проблема, но по незнанию, продолжил поиски далее.

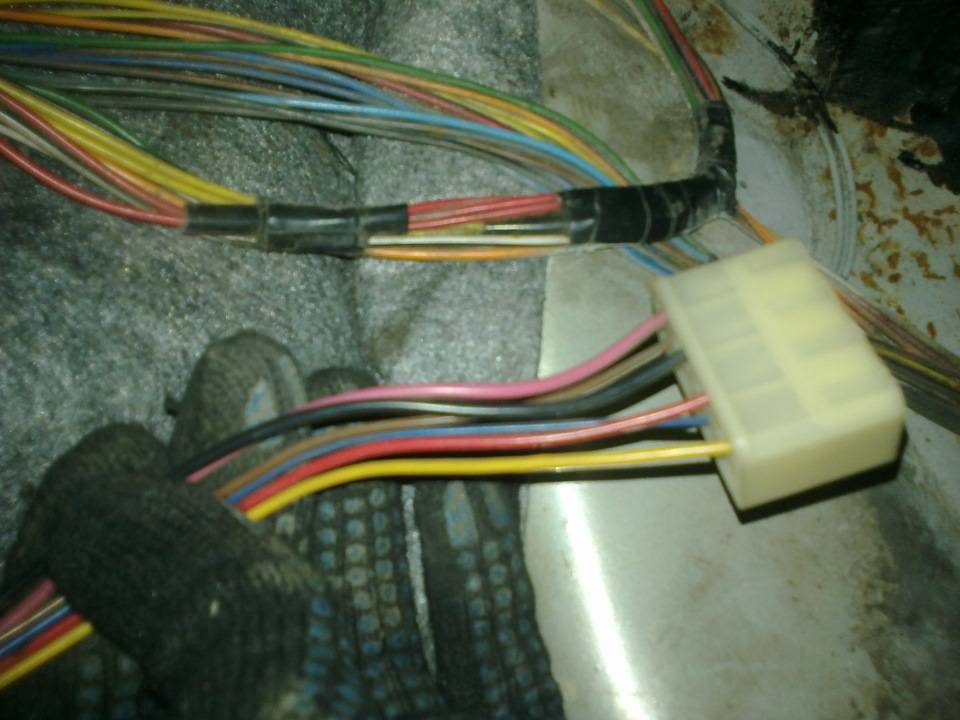

Полный размерВот он старый блок ЦЗКак видим, сюда приходит 6 проводов. Розовый 12В, черный масса, белый, коричневый, желтый, красный — их я описывал выше.Вот вся подробная схема проводки, цвета у меня совпадали.

Полный размерСхема центрального замка ВАЗ 2110, актуальна для ВАЗ 2111 и ВАЗ 2112В итоге я понял, что все сигналы доходят до этого блока, питание на него есть — а на выходе ничего нет. Значит все таки он мертв.Поездив по магазинам, везде предлагали мне 8-ми контактный блок, и лишь в четвертом мне улыбнулась удача и был куплен оригинальный 6-контактный блок центрального замка ваз 2110.Тут же установлен на свое место, с замиранием сердца жму сигналку — и ура! закрылось, открылось. Все как надо!

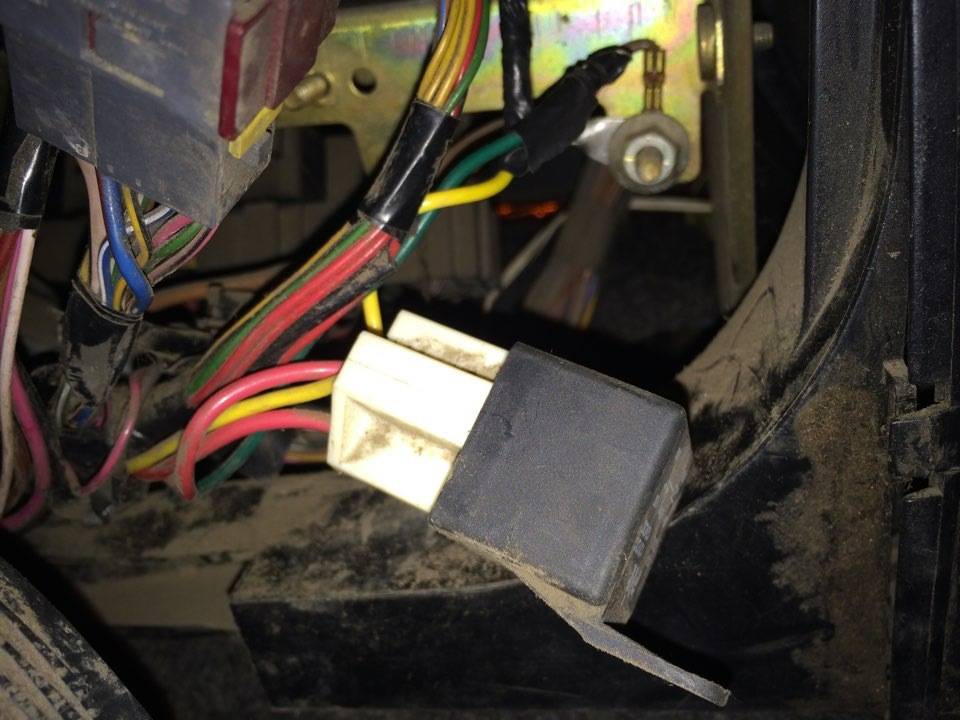

Полный размерСтарый и новый блоки ЦЗ

Полный размерРазъемы старого и нового идентичныНу и раз разобрал уже мноого всего, заодно подтянул все массы.Еще нашел две свободные фишки двухконтактные там же в ногах водителя под печкой. Может знает кто, для чего они.

Полный размерВот вдалеке они, желтый и зеленый, и фиолетовый и зеленый, что за фишки, подскажите)

Всем известная система, называющаяся центральным замком, как правило, устанавливается не на всех автомобилях ВАЗ-2110. Центральный замок нужен для того, чтобы одновременно блокировать все двери автомобиля. Такая система является очень удобной для владельца авто. При помощи одного ключа можно управлять всеми дверьми. Но, к сожалению, и такая система имеет свойство ломаться. С этим сталкиваются большое количество авто владельцев ВАЗ-2110. Есть несколько причин, по которым центральный замок может перестать работать либо функционировать неправильно:

  1. Подача длинных или частых импульсов управления открытием или закрытием дверей.
  2. Неисправность предохранителя ЦЗ.
  3. Окислился штекерный разъем.
  4. Неисправность блока управления центрального замка.

Итак, чтобы разобраться, в чем причина неисправности центрального замка, нужно для начала знать, из чего же он состоит:

  • электронный транзисторный блок управления;
  • исполнительные механизмы моторедуктора (активатор);
  • концевые переключатели;
  • электропроводки.

Ремонт частичных отказов вакуумного ЦЗ

Во многих случаях неисправности ЦЗ сопровождаются продолжительной работой насоса. Он не прекращает работать пока его не отключит защита.

  1. ЦЗ открывает и закрывает двери до тех пор пока компрессор не отключится. В такой ситуации причина в неисправности выключателя привода. На плату насоса с активатора поступает напряжение, при поступлении на плюс двери открываются или закрываются. Необходимо отремонтировать выключатель или заменить его новым.
  2. Двери закрываются и открываются, центральный замок не открывает лишь некоторые из них, при этом компрессор продолжает работать пока не сработает защита.

Причин неисправностей может быть несколько:

  • нарушена герметичность шлангов вакуумной магистрали;
  • сигналы на плату управления компрессором поступают, но он на них не реагирует;
  • от концевого выключателя привода одной из дверей до платы управления насосом не поступает сигнал, поэтому не смотря, на то, что двери открылись либо закрылись, компрессор продолжает работать.

При не герметичности шлангов, следует проверить всю магистраль. Порванные шланги меняют целыми. Если трубки целые, может быть негерметичен привод или появились трещины в мембране. Неисправные детали заменяют новыми или покупают новый замок в сборе (автор видео — АвтоМалярка c Нуля).

Во втором случае проверяют всю электросеть от активатора до управляющей платы, а также напряжение на каждом проводе. Если найден обрыв цепи, его нужно устранить.

Причина может быть в неисправности блока управления компрессором. В таком случае нужно его разобрать и аккуратно зачистить контакты клемм. Если это не дало положительных результатов, то нужно проверить и отремонтировать схему платы управления.

Видео – Причины неисправности центрального замка ВАЗ

Как правило, в случае неработоспособности ЦЗ опытные электрики в первую очередь проверяют состояние датчиков. Если ЦЗ связан с противоугонной системой, то сначала проверяется именно она. Как сказано выше, наиболее часто из строя выходят активаторы, поэтому их также следует проверить.

В том случае, если отказывается работать определенная дверь, причину необходимо икать в ней. Это может быть как сам соленоид, так и провода. В ходе эксплуатации авто и частого открытия и закрытия дверей в цепи проводки может случиться обрыв, обусловленный перегибанием и механической поломкой самого провода. Если это так, то провод нужно заменить или заново соединить оборванные части, после чего заизолировать их.

Извините, в настоящее время нет доступных опросов.

Блок управления центральным замком имеет следующую распайку:

  1. Чёрный провод – масса (подключен всё время);
  2. Розовый – питание « 12V» (используется встроенный предохранитель);
  3. Жёлтый, красный – подключены к исполнительным механизмам в дверях (эти провода к сигналке не подключают!);
  4. Коричневый, белый – управляющие провода, как раз те, о которых уже говорилось.

Штатная схема подключения ЦЗ

Поломка центрального замка – ремонтируем сами!

Довольно часто случается, что система отказывает в работе – если вы владелец отечественного автомобиля, к поломкам вам не привыкать. Это может быть частичная поломка, которая требует в некоторых случаях прочистки механизма от пыли или более точного выставления штанг крепления замка, или же незначительные сбои в системе электропитания. Иногда происходит полный выход из строя всего устройства, который требует замены некоторых элементов механизма.

Зачастую из строя выходят датчики центрального замка, которые легко заменить. Так как замок напрямую связан с сигнализацией автомобиля, то в нашем случае необходимо начать проверку именно с неё. Попробуйте открыть и закрыть замок водительской двери с ключа. Если система центрального замка сработает, тогда проблема именно в сигнализации. Если же сигнализация в вашем автомобиле отсутствует, тогда приступайте сразу к проверке системы всего замка.

Оно установлено в передних дверях автомобиля. Его основное действие – это отправка электрического сигнала на остальные двери для их открытия или закрытия. При срабатывании активаторов сигнал поступает на центральную плату, в которой есть предохранители. Хоть они выходят из строя довольно редко, однако их тоже нужно проверять.

Дополнительные предохранители размещаются в самом конверте автомобиля, возле каждого механизма со штангой. Если не срабатывает замок именно на одной двери, то тогда проблема находится именно там. Для её устранения вам понадобится новый предохранитель и набор инструментов. Очень часто владельцы ВАЗ 2109 приходят к другому решению и соединяют провода напрямую, однако делать это не рекомендуется, потому как в будущем может полностью выйти из строя вся система центрального замка.

Механизм центрального замка устроен таким образом, что при поломке активатора в конверте водительской двери остальные также не будут работать. Если у вас возникает проблема с кнопкой ручного открывания двери, то ищите причины в нарушении фиксации крепления тяги активатора.

При подключении электрической цепи лучше всего сделать так, чтобы ВАЗ 2110 срабатывал при повороте ключа в замке зажигания. Это обезопасит вас при поездке. Для выполнения такого типа подключения нужно внимательно ознакомиться с инструкцией по установке. Если необходимо, то стоит позвать на помощь электрика или выполнять установку на специализированном автосервисе.

Многие вещи начинаешь ценить после того, как их не станет. То же касается и дополнительных опций ВАЗ 2110. Центральный замок (ЦЗ), например, можно не замечать, пока он исправно работает либо и вовсе обходиться без него. Но к хорошему ведь быстро привыкаешь, не так ли? А потому, когда выходит из строя нечто, обеспечивающее нам комфортную езду — сразу начинаешь метаться в поисках ответов “как подчинить”.

Автомобили марки ВАЗ не в последнюю очередь хороши своей высокой ремонтопригодностью. Всякий раз, когда что-то случается с вашим железным конем — почти наверняка проблему можно решить самостоятельно без помощи специалистов на СТО. “Десятка” в этом плане не стала исключением.

Что же касается конкретно системы центрального замка на автомобилях марки Lada 110, то это действительно богатая тема для обсуждения. Незнание элементарных схем и принципа работы блока может поставить многих автомобилистов в тупик. Тем не менее, обслуживать механизм достаточно просто. А учитывая завидную частоту его выхода из строя, получается, что знание “как” просто жизненно необходимо.

Возможные неисправности системы блокировки

Если при повороте ключа в замке или нажатии клавиши на пульте не будет происходить никакой реакции, это значит, что .

Все причины неисправности ЦЗ можно разделить на два вида:

  • технические;
  • связанные с климатическими явлениями.

В первом случае поломки возможны из-за неправильной установки или настройке системы блокировки. Возможен естественный износ после долговременной эксплуатации. Срок службы напрямую зависит от качества устройства.

Во втором случае ЦЗ может отказать под влиянием низких температур, он может заморозиться. Замок может не работать при попадании воды в механизм во время дождя или таяния снега.

ЦЗ может не работать из-за некорректно установленной или . В этом случае следует выполнить диагностику системы блокировки. Управляющий активатор устанавливается в дверь водителя. Как только срабатывает привод, по соответствующим каналам подаются сигналы остальным активаторам, согласно которым выполняется необходимое действие. Поэтому следует проверить работу замка с помощью ключа и кнопки на брелоке.

Если двери то закрываются, то нет, то причина может быть в цепи управления или нарушении целостности электрической цепи автосигнализации. Причиной несрабатывания ЦЗ может быть недостаточный заряд АКБ или сгоревший предохранитель. В зависимости от цепи, которая используется, может быть несколько предохранителей. Их нужно все проверить и заменить неисправные.

Предохранитель может сгореть как только его поставили, при коротком замыкании или перегрузке, например, при управлении ЦЗ с брелока, а не ручным способом. При теплой погоде причина в коротком замыкании, которое возможно при плохих контактах или обрыве цепи. Причиной поломки может быть неисправность блока управления ЦЗ.

Проверить работоспособность блока можно с помощью мультиметра, проверив поступление питания на активаторы. Подача тока на контакты блока осуществляется путем отпирания и запирания водительской двери. Если блок управления оказался поломанным, его нужно заменить.

Устанавливаем центральный замок на ВАЗ 2109

Любой владелец автомобиля знаком с достоинствами центрального замка (ЦЗ). Но не все транспортные средства оборудованы этим удобным устройством. Особенно это касается отечественных авто. В базовой комплектации ВАЗ 2109 не предусмотрели центральный замок. Блокирование всех дверей решается путём установки автомобильной сигнализации. Но хорошая охранная система стоит немало денег, да и за инсталляцию придётся заплатить. Отличной альтернативой для “девятки” станет центральный замок, который установит каждый автолюбитель.

Конструкция центрального замка и схема

Центральный замок позволяет закрывать и открывать четыре двери поворотом ключа в замке со стороны водителя с использованием электронного брелка или кнопкой в салоне. Универсальный монтажный набор продают в специализированных магазинах электронных автомобильных аксессуаров.

Рекомендуем обратить внимание на комплект с дистанционным управлением. Такая функция позволит блокировать все двери автомобиля нажатием одной кнопки на пульте

Вторая полезность набора — это наличие заготовки для ключа зажигания. Обратившись в специальную мастерскую, вы получите комплект запасных ключей от своего автомобиля.

В монтажном наборе есть все, что необходимо для успешной установки ЦЗ в любой автомобиль

В универсальный набор центрального замка входят:

  1. блок управления;
  2. четыре электромотора с червячными редукторами;
  3. металлические тяги;
  4. проводка;
  5. предохранитель;
  6. вспомогательные монтажные пластины из металла;
  7. саморезы.

Блок управления центрального замка подключается в электрическую сеть автомобиля. При получении сигнала с пульта или после поворота ключа в замке водительской двери электромоторы начинают работать. Через редуктор и тяги усилие передаётся на механизм замка. В результате происходит блокировка или разблокировка дверей.

1 — штатный разъём на ВАЗ 2109, 2 — предохранитель на 10 А, 3 — блок управления ЦЗ, 4, 5, 6 — электроприводы пассажирских дверей, 7 — электропривод водительской двери

Инструкция по установке

Для самостоятельной интеграции центрального замка в автомобиль ВАЗ 2109 понадобится:

  1. установочный комплект;
  2. изоляционная лента;
  3. s-образные гофры для проводки;
  4. кусачки;
  5. шуруповёрт или дрель;
  6. отвёртка;
  7. пластмассовые хомуты.

Некоторые важные моменты

  1. Перед началом установки ЦЗ обязательно снимите клеммы с аккумуляторной батареи. Это поможет избежать случайного короткого замыкания при монтаже и защитит электронные приборы автомобиля.
  2. Блок управления центральным замком размещают под передней панелью. Это облегчит подключение к электрической сети.
  3. В водительской двери устанавливают электропривод с четырьмя выводами.
  4. Перед монтажом продумайте, как будет проходить проводка к задней правой двери. Чаще всего её размещают под ковролином и крепят с помощью пластмассовых хомутов.

Пошаговое руководство

  • Снять обшивки с дверей и пластиковые декоративные накладки с порогов и боковых стоек.
  • Закрепить исполнительный электромотор на двери. Использовать монтажные пластины и саморезы.

Для крепления электропривода используют монтажные полосы и саморезы

  • Подсоединить тяги набора к тяге замка дверей. Если великовата длина, то допускается небольшой изгиб.
  • Разместить блок управления под приборной панелью.

Электронный блок устанавливают под приборной панелью

  • Если нет штатных отверстий для проводки в дверях и стойках, просверлить их с помощью шуруповёрта или дрели.
  • Проложить проводку от электрического мотора к блоку управления. Провода от двери к стойке защитить S-образной гофрой. Возможные места скрутки обязательно заизолировать.
  • Для каждой двери повторить пункты 2-6.
  • Подключить питание на блок управления центральным замком через предохранитель.
  • Закрепить проводку и блок хомутами.
  • Установить обшивку на двери и детали интерьера на место.

Видео по монтажу ЦЗ на девятку

Ниже размещено видео. Оно поможет избежать трудных моментов при самостоятельной установке

Просмотрев видео и ознакомившись с инструкцией, каждый автолюбитель без труда установит центральный замок на ВАЗ 2109. Весь процесс займёт около двух часов. Готовый набор облегчит монтаж и сэкономит время.

Типы неисправностей

Установленный на автомобилях ЦЗ имеет одинаковый принцип работы и похожую схему подключения. Прежде чем начинать ремонт, следует выяснить, как отключить центральный замок, и провести диагностику оборудования.

Если на автомобиле установлена сигнализация, то управление центральным замком осуществляется с помощью дистанционного пульта – брелока. При нажатии клавиш подается сигнал на блок управления и выполняется регулировка функций. Сработавший ЦЗ открывает двери.

В систему ЦЗ в качестве общих элементов входят выключатели, соединительные провода и приводы электрического или вакуумного типа. Приводы являются активаторами. В передних дверях установлен центральный привод, при активации которого посылаются электросигналы на закрывание или открывание остальных дверей.

Активатор ЦЗ авто

Замена замка зажигания на ВАЗ-2110, 2111, 2112

Замок зажигания автомобиля – чуть ли не самая важная деталь. Эта деталь подвержена повышенному износу, т.к. используется при каждом запуске и остановке двигателя, а на отечественных автомобилях, увы, ее качество не самое лучшее. При утере ключа или выходе замка из строя двигатель невозможно запустить. К тому же замок еще и блокирует рулевую колонку, и если на вашем автомобиле он сломался вдали от сервиса и автомобильного магазина, и вам некого просить о помощи, машину можно будет увезти только на эвакуаторе.

Но если у вас есть возможность купить замок и наличие минимального количества инструмента, вы можете заменить его самостоятельно.

Замена личинки в «Калине»

Прежде всего, замена элементов замка подразумевает то, что обшивка двери будет полностью отсутствовать. Поэтому сначала разберемся, как в автомобилях «Лада Калина» демонтировать обшивку. Вторая глава посвящена тому, как снять личинку и установить на её место новую. Последнее из действий, собственно, окажется наиболее простым.

Снимаем обшивку двери самостоятельно

Обшивка крепится не только на шурупах, но и на пластиковых пистонах. Число шурупов, удерживающих рассматриваемую деталь, равно четырём:

Цифрами здесь отмечены все элементы крепления. Но чтобы добраться до них, необходимо снять заглушку шурупа «3», а также внутреннюю ручку двери. Рукоять «собачки» тоже необходимо выкрутить.

Если указанные действия завершились успешно, обшивку начинают демонтировать, отодвигая её от металла

Демонтаж проводится, начиная с любого из углов, но при этом нужно соблюдать осторожность: пистоны, удерживающие пластик, являются хрупкими

Если в комплектации есть стеклоподъёмники, необходимо будет отключить разъём, соединённый с блоком кнопок. А ещё, другой похожий разъём присутствует в большинстве комплектаций – там, где есть центральный замок. Оба разъёма необходимо разъединить.

Все этапы, описанные здесь, в любом случае затрагивают электронику.

Поэтому на стадии перед демонтажём обшивки нужно открыть капот, взять ключ «на 10» и открутить крепление минусовой клеммы. Речь идёт о клемме АКБ, подключить которую можно будет в последнюю очередь (когда завёрнут последний шуруп). Кто нарушит это правило, будет искать сгоревшие предохранители. Делайте вывод.

Как подобраться к механизму двери

Согласно рекомендации журнала «За рулём», в отсутствие обшивки доступ к замку есть всегда. Проще говоря, не нужно будет снимать внутреннюю накладку, изготовленную из металла. Стальной лист просто отгибают в сторону.

Какими могут быть неисправности

При закрывании замка на двери иных действий не отмечается. Но если хотя бы немного нужно  сделать попытку открыть его ключом, то дверца может сразу открыться. Наличие неисправностей здесь сразу видно. Основные из них можно выделить. Центральный замок сам открывается и сам закрывается на ВАЗ — это нормальное положение дел, но если он неисправен

Контакт не размыкаются в приводе центрального замка

Контакт не размыкаются в приводе центрального замка

Контакты не размыкаются своевременно, а это происходит вследствие следующих причин:

  1. Регулирование тяги. Конструктивно это работает так: кнопка замка и привод соединяются вместе. Тяга при этом приобретает неправильное положение, и контакт с электроприводом отсутствует.
  2. При затрагивании кнопкой части обшивки. На нужную глубину элемент не опускается, чтобы контактирования электропривода и тягой. Сигналов на другие двери не проходит.

При наличии неполадок данного рода необходимо удостовериться, что положение кнопки зафиксировано на самом конце

Если такого не наблюдается, то стоит проверить обшивку и удостовериться, чтобы не отмечалось задиров, только после этого обратить внимание на идеальное ровное и точное положение тяги

Выход из строя предохранителя

Если на ВАЗ не работает центральный замок, то  причиной этого обстоятельства может быть перегорание предохранителя. Если водитель старался открыть дверь, то это ни привело к нужному результату, то нужно посмотреть, как работает электрическая цепь, а боле конкретно — предохранитель. Этот элемент может быстро выйти из строя и причиной будет не только замыкание, а также даже самая маленькая нагрузка.

Выход из строя предохранителя

Расположение тяги при эксплуатации авто в зимнее время в результате выдает перегрузку на элементы двигателя.

Нарушение целостности проводов центрального замка

Если на ВАЗ не срабатывает центральный замок, то это может произойти в результате разрыва участка проводов. Это главная причина, так как излом отмечается в тех местах, где нагрузка на узел наибольшая. Это место — прохождение гофры со стороны дверцы и стойки. При открывании двери в авто основная часть нагрузки получается именно в этом механизме.

Нарушение целостности проводов центрального замка

Алгоритм действий:

  1. Определить место неисправности просто, нужно освободить один из концов гофрированного элемента, в котором сосредоточены провода внутри двери, а после одни из проводов центрального замка подтянуть. Конструктивное их соединение — в единый жгут, а также рядом друг к другу.
  2. После выполнения простой работы, поврежденный провод в результате повреждения или перебивания будет несложно ремонтироваться.
  3. При подтверждении факта неисправности внутри цепи произвести замену будет несложно. Для этого достаточно вырезать неисправный участок и заменить на новый, концы проводов достаточно перекрутить между собой, а после заизолировать.
  4. Если визуально сложно определить, в каком месте перебиты провода, то всегда можно воспользоваться мультиметром. Прибор точно укажет на место неисправности и хозяин без проблем произведет ремонт.

При перегорании блока центрального замка

На ВАЗ 2110 перестал работать зуммер, то причиной этому может быть излом центрального замка, а конкретно — перегорание его отдельного блока. Для проведения работ по выявлению неисправностей, необходимо воспользоваться мультиметром. Таким образом, можно будет установить наличие напряжения на контактах.

При перегорании блока центрального замка

Во время проведения диагностики, нужно чтобы на основной блок поступали импульсы.

При неисправности активатора центрального замка

На ВАЗ не работает центральный замок, также причина этого может крыться в неисправности активатора. Этот элемент расположен на центральном приводе.

При неисправности активатора ключа ваз 2110

Детали в процессе эксплуатации между собой перетираются, что в конечном итоге приводит их к износу. Такие внешние факторы, как повышенная влажность воздуха и ржавчина  тоже являются неблагоприятными факторами для работы механизма.

Если произошла поломка, то необходимо электропривод поменять на новый, главное при выборе учесть, чтобы было пять разных цветов на элементе.

Характеристика центрального замка

ЦЗ или центральный замок автомобиля на 4 двери представляет собой общее название защитных компонентов блокировки машины. Основное предназначение центрального замка автомобиля заключается в одновременном открытии и закрытии четырех дверей, иногда брелоком от ЦЗ можно открыть и топливный бак. На сегодняшний день центральные замки на авто больше отвечают требованиям комфорта, чем защиты, поэтому сравнивать такую систему с сигнализацией не имеет смысла. ЦЗ ставится для удобства водителя. С описанием и тем, как работает и выглядит система, вы можете ознакомиться ниже.

Принцип работы

Комплект ЦЗ с блоком

Принцип работы центрального замка состоит в блокировке и разблокировании дверей транспортного средства при нажатии на кнопку брелка или повороте ключа в замке двери. Когда водитель проворачивает ключ, в замке включается специальный переключатель, который отвечает за блокировку. Импульс от этого переключателя поступает на блок управления — все исполнительные элементы вступают в работу и это обеспечивает практически мгновенную блокировку авто.  Что касается процесса разблокирования, то он осуществляется аналогичным способом.

При необходимости этот главный блок может управляться и с помощью брелка или ключа с кнопкой. В данном случае импульс будет передаваться бесконтактным способом на антенну и блок управления. Когда сигнал обработается, ЦЗ передаст соответствующую команду на все исполнительные элементы, которые откроют или закроют двери авто. Работает центральный замок по такому принципу, что в случае попадания автомобиля в ДТП система блокировки будет деактивирована в автоматическом режиме. Если с описанием принципа работы устройства все ясно, перейдем к следующему пункту — описанию параметров и функций.

Параметры и функции

Если вы установите замок своими руками в свой автомобиль, вам не придется каждый раз залезать в салон машины и по очереди открывать и закрывать все двери. Эта функция управляется с помощью брелка или ключа и она является основной. Также следует отметить такой параметр, как универсальность. То есть универсальный центральный замок представляет собой комплект, который состоит из пятипроводного привода, непосредственно ЦЗ, двухпроводных приводов, а также блока управления. Работа такого центрального замка автомобиля обеспечивается от ключа и эту систему без проблем можно совместить с любой противоугонной установкой.

Схема подключения системы

Комплект центрального замка может быть дополнен брелком, позволяющим управлять элементами управления дверьми на определенном расстоянии. Как правило, согласно описанию инструкции по эксплуатации, это расстояние не превышает 10 м. Чтобы сделать управление автомобилем еще более комфортным, можно произвести установку ЦЗ на багажное отделение, что отдельно позволит управлять именно дверью багажника.

Как вы поняли, управление системой может осуществляться двумя способами — механическим (от ключа) и дистанционным (от брелка). Если есть необходимость, то водитель может настроить некоторые предохранительные опции в работе системы. К примеру, можно настроить автоматическое закрытие салона в том случае, если скорость авто превысит 60 км/ч.

Устройство

Система ЦЗ включает в себя входные контроллеры, устройство управления, а также исполнительные элементы — актуаторы. Основным предназначением входного контроллера является фиксация положения двери машины и передача импульса на устройство управления. На так называемом кулачке замочного устройства располагаются два переключателя — один из них блокирует дверь, а второй — производит ее разблокирование. Еще один переключатель позволяет определить положение двери.

Все импульсы от этих переключателей передаются на управляющее устройство, передающее данный сигнал на центральный блок. Этот блок осуществляет передачу импульсов на блоки. Что касается актуатора или исполнительного механизма, то он представляет собой электромоторчик, связанный с редуктором. В зависимости от модели ЦЗ, в системе также может использоваться пневматический привод — раньше подобные узлы ставились на Фольксвагены и Мерседесы, но сегодня такие конструкции не используются (автор видео — ПРОСТЫЕ ШТУКИ).

Видео – Причины неисправности центрального замка ВАЗ

Как и любая техника, центральный замок может выйти из строя. Чаще всего, водители сами оказывают губительное влияние на центральный замок автомобиля. Примером этому может послужить длительное нажатие на кнопку пульта. Ведь при замыкании цепи запирания или отпирания срабатывает электромотор, коллектор которого здорово нагревается и выводит из строя весь привод активатора. Дверь, при этом, никак не реагирует на нажатие кнопок пульта. Устранить такую неисправность можно путем замены активатора новым.

Если у всего замка внезапно пропало питание, то поиск неисправности начинается именно с предохранителя. Его расположение может варьироваться от блока предохранителя, до пола автомобиля. В случае с полом, если он расположен под ковриком, то причиной его перегорания может стать влага, накапливающаяся в процессе эксплуатации автомобиля зимой, весной и при использовании линолеума в качестве обшивки пола. В этом случае причина неисправности устраняется, а предохранитель следует заменить.

Помимо электрических неисправностей, существуют и механические неполадки в работе системы центрального замка. К ним относятся поломки шестерен всего модульного блока привода запирания и износ соленоида. Модульный блок необходимо полностью заменить, но можно обойтись и простой заменой шестерни. Соленоид же, в свою очередь, тоже подвергается замене, так как его ресурса хватает, обычно, на 10 тысяч операций по закрыванию и открыванию.

Поломки механических частей могут возникнуть и из-за отсутствия смазки в движущихся частях. Поэтому, рекомендуется периодически проверять состояние металлических частей и наличие смазывающего вещества на них.

Перед началом установки необходимо снять клемму аккумулятора, демонтировать обшивку двери и подобрать место для монтажа. Стоит учитывать, что у механизма перемещения стекол есть свои особенности. Поэтому, прежде чем устанавливать замок на выбранное место, убедитесь, что оба механизма не будут друг другу мешать. Обычно заводом предусмотрены специальные места крепления таких замков, а в исключительных случаях еще и электрические составляющие, которые уже закреплены на своих местах. Крепление докупленных элементов осуществляется с помощью саморезов и болтов с гайками.

Проводку необходимо тянуть до блока управления бортовым компьютером. Обнаружить его можно прямо под шахтой печки в салоне автомобиля. Так как есть определенные стандарты подключения центральных замков, у вас не составит труда правильно подключить всю проводку. Помимо этого, к таким элементам, обычно, прилагаются электрические схемы. Проводку замков задних дверей рекомендуется протягивать вдоль порогов автомобиля.

После подключения всех элементов необходимо проверить процесс запирания. Закройте все двери и останьтесь внутри автомобиля. Нажмите на пульте кнопку запирания и убедитесь, что все двери заперты. Попробуйте опустить стекла транспорта. Если стекла опустились без каких-либо проблем, и это никак не повлияло на работоспособность центрального замка, то это значит, что замок установлен правильно. В последнюю очередь, проверьте, не мешают ли штанги приводов замков открыванию двери при помощи стандартных рукояток.

Если все элементы работают правильно, то установка замка прошла успешно. Все металлические детали центрального замка подлежат обязательной смазке, и только после этого допускается устанавливать карты обшивок дверей.

Это, пожалуй, все, что необходимо знать об установке центрального замка ВАЗ 2110. Однако, не стоит забывать, что установку замка можно произвести не только своими силами, но и обратиться а помощью в любую станцию технического обслуживания автомобилей, где с этой работой справятся без труда и выполнят ее качественно.

Автомобили, производимые в 21 веке, очень технологичны и продуманы с точки зрения безопасности. Они включают в себя много приборов для защиты и комфорта владельца автомобиля. Отечественный автопром пытается в меру своих возможностей не отставать – так и в автомобиле ВАЗ 2109 и 2110 появился центральный замок.

Типичные проблемы и их решение

Электронные противоугонные комплексы автомобиля подвержены поломкам и различного рода неисправностям. В ряде случаев возникающие технические проблемы можно решить самостоятельно.

В первую очередь, из-за некорректного размещения дополнительных датчиков удара и объема они могут давать сбои, и сигнализация будет срабатывать без очевидных на то причин. Постоянно срабатывающая сигнализация при длительном отсутствии автовладельца может полностью разрядить аккумулятор и лишить хозяина возможности завести двигатель. Для устранения подобной проблемы рекомендуется проверить правильность размещения и подключения датчиков удара и объема и, при необходимости, переподключить их в соответствии с правилами. Неисправные датчики заменить.

Сигнализация может некорректно работать из-за большого количества помех, мешающих работе пульта дистанционного управления. Для решения этой проблемы имеется несколько решений:

  • Подносить каждый раз пульт управления как можно ближе к блоку сигнализации или несколько раз нажимать на нужную кнопку.
  • Несколько раз выполнить перезагрузку сигнализации. Для этого достаточно на несколько минут снять провод питания с клеммы аккумулятора, надеть его и повторить процедуру 2-3 раза.
  • При возможности сменить место постоянной парковки автомобиля, подальше от источников помех.

Если противоугонная система не реагирует на команды с пульта дистанционного управления, устранение возможной неисправности стоит начать с брелока. Если команды с брелка хорошо принимаются вблизи, но не срабатывают с дальнего расстояния, значит, разрядилась внутренняя батарейка на пульте дистанционного управления. Ее можно заменить самостоятельно.

На многих пультах имеется индикатор заряда батарейки. Если такого индикатора нет, устранение проблемы рекомендуется начать с замены батарейки или зарядки брелка.

Если пульт не функционирует с полностью заряженной батарейкой, необходимо проверить работу сигнализации с помощью запасного пульта. Возможно, что и сам пульт вышел из строя. Если запасной брелок хорошо управляет противоугонной системой, то основной рекомендуется заменить.

В случаях, если самостоятельные действия не помогают наладить работу противоугонной системы, рекомендуется обратиться в сервисную службу.

В данном обзоре рассмотрено, как подключить сигнализацию к центральному замку следующих авто: ВАЗ-21099, а также 2110 и 2115. Есть три стандартных схемы подключения: для ЦЗ, управляемых отрицательной полярностью, положительной и переменной. Но для разных автомобилей существуют свои нюансы. Иногда требуется добавлять предохранитель на провод «+12 Вольт», иногда – наоборот, этого не требуется. Замки ВАЗ, в свою очередь, относятся к самому простому типу, к первому. Но стандартная схема, публикуемая в Интернете, для них не подходит.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
