Почему не работает звуковой сигнал на ВАЗ-2112: три причины

Истории наших читателей

«Гребаный таз. «

Всем привет! Меня зовут Михаил, сейчас расскажу историю о том, как мне удалось обменять двенашку на камри 2010г. Все началось с того, что меня стали дико раздражать поломки двенашки, вроде ничего серьезного не ломалось, но по мелочи, блин, столько всего, что реально начинало бесить. Тут и зародилась идея о том, что пора менять машину на иномарку. Выбор пал на таёту камри десятых годов.

Да, морально то я созрел, а вот финансово никак не мог потянуть. Сразу скажу, что я против кредитов и брать машину, тем более не новую, в кредит это неразумно. Зарплата у меня 24к в месяц, так что насобирать 600-700 тысяч для меня практически нереально. Начал искать различные способы заработка в интернете. Вы не представляете сколько там развода, чего только не пробовал: и ставки на спорт, и сетевой маркетинг, и даже казино вулкан, в котором удачно проиграл около 10 тысяч(( Единственным направлением, в котором мне, казалось, можно заработать — это торговля валютой на бирже, это называют форексом. Но когда начал вникать, понял что это оочень сложно для меня. Продолжил копать дальше и наткнулся на бинарные опционы. Суть та же, что на форексе, но разобраться намного проще. Начал читать форумы, изучать трейдерские стратегии. Попробовал на демо счете, потом завел реальный счет. Если честно начать зарабатывать удалось не сразу, пока понял всю механику опционов, слил около 3000 рублей, но как оказалось это был драгоценный опыт. Сейчас зарабатываю 5-7 тыс. рублей в день. Машину удалось купить спустя пол года, но как по мне это неплохой результат, да и дело не в машине, у меня изменилась жизнь, с работы естественно уволился, появилось больше свободного времени на себя и семью. Будете смеяться, но работаю прямо на телефоне)) Если ты хочешь изменить свою жизнь как я, то вот что советую сделать прямо сейчас: 1. Зарегистрируйтесь на сайте 2. Потренируйтесь на Демо-счете (это бесплатно). 3. Как только что-то будет получаться на Демо-счете, пополняйте РЕАЛЬНЫЙ СЧЕТ и вперед, к НАСТОЯЩИМ ДЕНЬГАМ! Также советую скачать приложение на телефон, с телефона работать намного удобнее. Скачать тут.

READ Как установить винтера тв на телевизор samsung

Установить Волговские сигналы в ВАЗ 2110 простой заменой не получится. Все дело в том, что к штатному сигналу подходит два провода: «Минус», который подается с кнопки на руле, и «Плюс», который подходит постоянно (который питает еще и вентилятор радиатора). А для работы Волговских сигналов нужен всего один провод — «Плюс», т. к. «Масса» подается через корпус (от крепления их к кузову автомобиля).

Кроме того, речь идет и о разных потреблениях тока:

Именно поэтому, чтобы подключить сигналы от Волги в десятку нужно использовать 4-х контактное реле (например, 904.3747-10)

Реле можно установить:

Рассмотрим оба варианта подключения на примере:

Что делать если пропал сигнал

Первое с чего стоит начать поиск проблемы — проверка предохранителя сигнала, на ВАЗ 2110 — это F7. Он же отвечает за работу электровентилятора системы охлаждения. В случае необходимости заменяем предохранитель звукового сигнала на новый (20А).

Далее проверяем клаксон под капотом, для этого достаточно подключить его напрямую к аккумулятору. Если он не работает, тогда заменяем его на новый, в противном случае перебираемся в салон автомобиля для проверки контактов на рулевом колесе.

Разбираем рулевое колесо и находим два провода клаксона. Если перемкнув эти два провода проволокой:

1. Вы услышите звуковой сигнал, значит проблема в наконечниках (они окислены или плохо соединены на корпусе сигнала). Иногда подвижные контакты перестают касаться контактного кольца, для решения проблемы следует ослабить гайки крепления подрулевых переключателей и переместить их ближе к рулю, чтобы подвижные контакты стали касаться контактного кольца.


2. Вы не услышите сигнал, значит ищем повреждения проводки. Кстати, а Вы знаете, что стандартный клаксон можно заменить на волговский сигнал.

Сталкивались ли Вы с неработающим звуковым сигналом?

Не работает сигнал на ВАЗ-2110 причины, что делать

Если звуковой сигнал не работает, ездить на ВАЗ-2110 ни в коем случае нельзя, так как такая поломка может привести к очень серьезным последствиям. Ведь только при помощи этого устройства реально в большинстве случаев предотвратить возникновение аварийной ситуации и спасти немало человеческих жизней. С помощью громкого звука можно легко предупредить пешехода, который зазевался на дороге, или другого водителя.

Почему перестал работать гудок

Если не работает предупреждающий сигнал на ВАЗ-2110, что касается и вентилятора, не стоит сразу обращаться на станцию техобслуживания.

Чаще всего сигнал может перестать работать из-за следующих причин:

  1. Пришедшего в непригодность предохранителя. Для устранения неполадки потребуется заменить сгоревший элемент, который должен подходить по цвету и номиналу к предыдущему. Такая процедура не займет много времени, с ней можно справиться всего за пару минут. Но если через короткое время новый предохранитель вновь перегорит, решать эту проблему нужно на станции технического обслуживания.
  2. Если после замены звуковой сигнал не появится, это укажет на короткое замыкание в электросети. Для устранения причины возникновения опыта владельца редко бывает достаточно, поэтому верным решением будет обратиться за помощью к опытным мастерам.
  3. Звуковой сигнал перестал работать из-за поломки самого гудка. Если замена предохранителя не дала никакого результата, а звуковой стоп-сигнал так и не заработал, то, скорее всего, поломался сам гудок. Справиться с проблемой самостоятельно будет сложно даже опытному автолюбителю, так как для выявления причины поломки нужно подсоединить деталь к аккумулятору. Если все же возьметесь сами проверять сигнал и после подключения к батарее элемент не начнет функционировать, проще всего купить новый гудок и установить его.

Другие частые причины

Довольно часто можно встретить и такие причины неполадок:

  • звуковой сигнал может пропасть из-за истертых прижимных контактов, которые расположены на рулевой колонке. Чтобы предотвратить быструю изношенность проводов, специалисты рекомендуют периодически смазывать их графитовой смазкой, предварительно сняв руль автомобиля. Такая обработка поможет не только предотвратить изношенность элемента, но и продлит их эксплуатационные характеристики;
  • изношенность контактного рулевого кольца также может стать причиной отказа работы звукового сигнала. Для устранения потребуется произвести аналогичные мероприятия, которые были описаны в предыдущем пункте;
  • довольно часто перестает функционировать сигнал на ВАЗ-2110 из-за окисления рулевых внутренних контактов. Так как на элементах собирается много отложений, они становятся препятствием для возникновения звукового сигнала, поэтому автомобильный гудок перестает работать. Для устранения поломки будет достаточно разобрать руль автомобиля, тщательно зачистить внутренние контакты и правильно собрать рулевое колесо.

Мы надеемся, что информация в этой статье поможет намного проще выявить причину неисправности звукового сигнала и быстро исправить поломку самостоятельно. Помните, что, если не работает звуковой сигнал на ВАЗ-2110, лучше не игнорировать проблемы, а пытаться ее решить. А помогут в этом многочисленные видео, которые созданы специалистам по ремонту.

The following two tabs change content below.

  • Bio
  • Latest Posts

admin1

Являюсь профессионалом в области «Автоэлектрики» и «Диагностики Авто». Стаж работы более 10 лет. Выявлю и устраню неисправности любой сложности. ( Даже с авто с которыми не могут справиться Дилеры и сервисы как бы высшего класса). Выполняем все виды работ по установки дополнительного электроборудования (ксенон, мультимидийная система, спец сигналы и т.д.)

Распространенные причины неисправностей

Остается лишь рассказать о том, почему подобные ситуации возникают и что необходимо предпринять самому автомобилисту, дабы вернуть работоспособность клаксона.

Поскольку автосигнал состоит из довольно большого числа компонентов, причины нужно искать в них. Для этого хорошо понимать устройство, конструкцию и принцип работы системы оповещения.

  • Перегоревший предохранитель. Банальная, но распространенная проблема. Предохранитель расположен в специальном блоке. Ищите информацию в руководстве по эксплуатации. Порой достаточно просто заменить плавкий предохранитель;
  • Сгоревшее реле. Поскольку питание клаксона происходит через предохранитель и реле, последнее также обязательно проверяется в монтажном блоке, и меняется, если дело в нем;
  • Поломка клаксона. Если с реле и предохранителем все хорошо, возможно причина в самом устройстве. Для проверки можно взять элемент и напрямую подать питание через АКБ. Когда клаксон исправен, сигнал появляется;
  • Короткое замыкание. Начать поиски стоит с предохранительного гнезда. А затем уже двигаться по цепи;
  • На руле износилось контактное кольцо. Его потребуется заменить при необходимости;
  • Износились прижимные контакты на колонке. Характерная особенность отечественных авто;
  • Окислились контакты. Проверьте контактную группу на предмет образования ржавчины или следов окисления;
  • Перегорела обмотка на клаксоне. Проблема решается путем замены;
  • Нарушение электроконтакта;
  • Обрыв шлейфа на руле, где есть подушка безопасности.

В подавляющем большинстве случаев, а также при желании, большинство из возможных проблем можно решить собственными силами.

Но для этого следует уметь обращаться с тестером или мультиметром. Это действительно неотъемлемые инструменты, помогающие определить источник неполадок, проверить состояние электроцепи, подачу питания на клаксон и прочие моменты.

В самом худшем случае придется проводить комплексную замену, либо вовсе устанавливать новый клаксон или новое рулевое колесо. Но такое происходит достаточно редко.

Чаще всего автомобилисты сталкиваются с банальным окислением и нарушением контактов из-за ржавчины. Устраняется проблема путем зачистки контактов и их последующего обратного подключения.

Если по каким-то причинам вы не можете самостоятельно найти проблему, либо не решаетесь взяться за исправление сложившейся ситуации своими руками, обратитесь к опытным специалистам. Они быстро проведут диагностику, найдут источник неприятностей, и исправят поломку. Но уже непосредственно за ваши деньги.

А вам приходилось сталкиваться с выходом из строя сигнала на руле? Как вы устраняли неисправность и какова была причина неполадок? Удалось ли справиться своими руками?

Спасибо всем за вашу активность и комментарии! Обязательно подписывайтесь, оставляйте отзывы, задавайте вопросы по теме и приглашайте к нам своих друзей!

(3 оценок, среднее: 4,67 из 5)

Почему не работает звуковой сигнал на ВАЗ-2112 фото и видео

Лада 2110 Бортжурнал Замена термоэлемента термостата ваз 2110

Эксплуатация авто с неисправным звуковым сигналом запрещена. В то же время, на легковушках «десятого» семейства клаксон может перестать работать без видимых причин. К одному из проводов клаксона подведён потенциал «+12». А вторая клемма должна замыкаться на «массу» при нажатии на клавишу. Рассмотрим, почему не работает сигнал на ВАЗ-2112, и для этого будем проверять контрольные точки.

Иногда восстановить контакт с «массой» удаётся без снятия руля. Пример приведён на видео.

Особенности электросхемы ВАЗ-2112

Владельцам авто «десятого» семейства в какой-то степени повезло: в цепи клаксона нет реле, а есть только выключатель. Доказательство приведено ниже.

Схема штатной проводки

Первый шаг – это проверка предохранителя F7. В монтажном блоке он находится в верхнем ряду (седьмой слева).

На одну из клемм предохранителя подаётся напряжение «+12». Проверьте!

Если предохранитель исправен, потенциал «+12» должен быть на одной из клемм клаксона. Заглянем под капот…

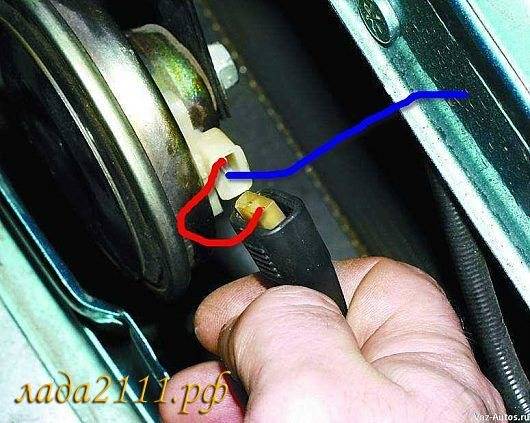

Разъём модуля звукового сигнала

Отключаем разъём, проверяем тестером обе клеммы. Второй щуп вольтметра соединяем с «минусом» АКБ.

Стандартной причиной, по которой на ВАЗ-2112 не работает сигнал, является вот что: «плюсовое» напряжение подключено, а контакт с «массой» нарушен. Чаще всего проблема кроется в выключателе.

Проводим диагностику звукового сигнала

Всё начинается с контактов разъёма:

  1. Допустим, напряжение «+12» не вызванивается на обоих контактах. Тогда ищите точку замыкания или обрыва, начиная от клеммы 6-Ш5 (схема выше).
  2. Если «плюсовое» напряжение получено, проверьте вторую клемму. Она будет контачить с «массой» при нажатии на кнопку клаксона. В ходе этой проверки обязательно отключают АКБ.
  3. Если два предыдущих шага успешно пройдены, значит, напряжение на клаксон подаётся. Возможно, его надо заменить или почистить контакты.

Кстати говоря, на «шаге 2» руль рекомендуют вращать – контакт может нарушаться при некоторых углах поворота.

Снимаем руль

Если «шаг 2» не закончился успехом, надо снять руль. Две медные полосы должны «замыкаться» при нажатии – тут всё ясно. Проверку проводят омметром, и при необходимости заменяют выключатель.

Рулевое колесо после демонтажа

Когда руль снят, можно почистить контактные дорожки. Проволочные контакты в колонке тоже должны быть чистыми.

Демонтаж «от и до»

Сначала нужно открутить два самореза под накладкой. Сняв пластик, можно видеть контактную пластину – возможно, проблема была в ней.

Первый шаг по демонтажу

Попробуйте зачистить контакты и снова провести «шаг 2». Если результата нет, берём ключ «на 24» и отворачиваем одну гайку (не до конца).

Руль надо сбить со шлицов

Рулевое колесо сбивают в направлении «на себя». А затем гайку можно открутить полностью.

При монтаже соблюдайте одно правило. Выступ на кронштейне должен зайти в прорезь, сделанную в пластиковом кольце (см. фото).

Монтаж рулевого колеса (первый шаг)

Как снять неисправный сигнал (клаксон)

Под решёткой радиатора закреплён единственный модуль. Чтобы его снять, откручивают одну гайку (ключ «на 13»). Предварительно отключают разъём.

Демонтаж, настройка перед монтажом

Надо будет снимать решётку. Это действие сложно выполнить и на «Десятке», и даже на ВАЗ-2112, а сигнал может не работать из-за неисправной проводки. Сначала добейтесь того, о чём говорилось на «шаге 3». И только затем, если нужно, приступайте к замене.

На корпусе клаксона закреплён один регулировочный винт. Выставьте его в среднее положение и проведите проверку.

Удаляем радиаторную решётку

  1. Взяв ключ «на 10», откручиваем два самореза сверху (как на фото). Сразу снять решётку нельзя. Саморез крепления решётки радиатора
  2. Двумя руками, прилагая одинаковое усилие с обеих сторон, вытягиваем решётку наверх. При этом не должны сломаться два нижних зажима. Важный крепёжный элемент – зажим
  3. Монтаж будет выполнить проще – нет риска сломать зажимы.

Артикул новой решётки радиатора – 2110-8401014 (или 8401614, или 8401714).

Звуковой сигнал. Часть 2

Главная / Руководство по ремонту и эксплуатации ВАЗ 2110/2112/2111 / Звуковой сигнал. Часть 2

Рис. 7-39. Схема включения звукового сигнала:

1 — звуковой сигнал; 2 — выключатель звукового сигнала; 3 — монтажный блок, А — колодка проводов к электродвигателю вентилятора системы охлаждения двигателя; В — к источникам питания

Звуковой сигнал

На автомобилях устанавливается звуковой сигнал типа 20.3721. Он находится в моторном отсеке и крепится на усилителе панели рамки радиатора.

Схема включения звукового сигнала показана на рис. 7-39.

Если сила звучания сигнала уменьшится или появится хрип, отрегули-

руйте сигнал поворотом винта на его корпусе в ту или иную сторону до получения громкого и чистого звука.

Если сигнал не включается, то проверьте надежность соединения проводов и состояние контактов выключателя.

ОЧИСТИТЕЛЬ ВЕТРОВОГО СТЕКЛА

Особенности устройства

Комплект очистителя ветрового стекла состоит из моторедуктора (электродвигателя с редуктором), рычагов и щеток.

Электродвигатель очистителя — с возбуждением от постоянных магнитов, трехщеточный, с двумя скоростями вращения. Для защиты электродвигателя от перегрузок в очистителе устанавливается термобиметаллический предохранитель, а для уменьшения радиопомех имеются конденсаторы и дроссели.

Схема включения очистителя показана на рис. 7-40. Очиститель имеет три режима работы.

I режим

— прерывистый, осуществляется в положениях II и III рычага пе-

Таблица 7-6

Замыкание контактов при различных положениях рычагов подрулевого

переключателя

Положение

рычага (рис. 7-38)

Замкнутые контакты Включаемые приборы
Левый рычаг
I
II* 49а — 49aL Указатели левого поворота
III 49а — 49aL Р —58L Указатели левого поворота
IV 49а — 49aR Указатели правого поворота
V 49а — 49aR Р — 58R Указатели правого поворота
VI 56 — 56Ь Ближний свет фар
VII* 30 — 56а Сигнализация дальним светом фар
56 — 56Ь Ближний свет фар
VIII 56 — 56а Дальний свет фар
Правый рычаг
I 53е — 53
II* 53е — 53 53а — j Очиститель ветрового стекла (прерывистая работа)
III 53е — 53 53а — j Очиститель ветрового стекла (прерывистая работа)
IV 53а — 53 1 -я скорость очистителя ветрового стекла
V 53а — 53Ь 2-я скорость очистителя ветрового стекла
VI
VII* VIII 53ah — W 53ah — 53Н Омыватель и очиститель ветрового стекла Очиститель заднего стекла**
IX* 53ah — 53Н Очиститель заднего стекла**
53ah — WH Омыватель заднего стекла**

Не фиксированные положения рычагов * На ВАЗ-2110 не устанавливается

реключателя 3. Этот режим обеспечивается электронным реле К2 типа 524.3747, установленным в монтажном блоке. Это реле также включает моторедуктор очистителя (малую скорость) при включении омывателя ветрового стекла.

II режим

— постоянный, с малой скоростью движения щеток, осуществляется в положении IV рычага переключателя 3. При этом напряжение питания подается на щетку электродвигателя, находящуюся в геометрической нейтрали.

III режим

— постоянный, с высокой скоростью движения щеток. Имеет место в положении V рычага переключателя 3. При этом напряжение питания подается на щетку, смещенную с геометрической нейтрали.

Для разгрузки контактов выключателя зажигания в монтажном блоке установлено реле Кб.

Снятие и установка очистителя ветрового стекла

Ремонт очистителя заключается, в основном, в правке деформированных тяг и рычагов или замене их новыми. Неисправный моторедуктор рекомендуется заменять новым. Из ремонтных работ по моторедуктору допускается только замена шестерен моторедуктора, зачистка коллектора и контактов концевого выключателя.

Если неисправен только моторедуктор, то нет необходимости снимать целиком очиститель. Можно оставить рычажную систему на автомобиле и снять один моторедуктор с кронштейном. Для этого необходимо отвернуть гайку крепления кривошипа на оси моторедуктора, отвернуть два болта крепления кронштейна с моторедуктором к кузову и снять его со шпилек.

Снятие очистителя в сборе с моторедуктором выполняется в следующем порядке:

— снимите щетки с рычагами, откройте капот и отсоедините провода от аккумуляторной батареи и моторедуктора очистителя;

— отверните гайки штуцеров привода, снимите их и шайбы с уравнительными прокладками;

— отверните болты крепления кронштейна моторедуктора, снимите его со шпилек, а затем извлеките очиститель из коробки воздухопритока.

Если необходимо, то на верстаке разберите рычажную систему или снимите моторедуктор с кронштейна.

Не работает звуковой сигнал ВАЗ

Неработающий звуковой сигнал на автомобиле – очень опасная неисправность. Самое неприятное, что узнают об этой поломке как раз тогда, когда сигнал нужен больше всего – в опасной ситуации на дороге. Из-за чего может отказать сигнал? Существует несколько причин, по которым звуковой сигнал может перестать работать. Почти все они электрические и подразумевают простое отсутствие контакта там, где он должен быть. Пройдемся по всем:

Сгорел предохранитель звукового сигнала

Самая первая и легкая проверка, которую можно выполнить при неработающем звуковом сигнале – целостность предохранителя. Если он оказался сгоревшим, значит в машине возможно наличие короткого замыкания. Попробуйте вставить целый предохранитель, соответствующий номиналу (Как выбрать предохранитель. Цвета и номиналы). Если он так же сгорит, значит, короткое замыкание реально присутствует

Если нет, то возможно предохранитель просто исчерпал свой ресурс и стоит обратить внимание на другие причины

Не работает кнопка звукового сигнала

Сигнал в большинстве автомобилей включается кнопкой в центре руля. Встречаются вариации с кнопкой в подрулевом выключателе или определенным положением этого самого выключателя, но это редкость.

Внутри рулевого колеса на самом деле присутствует целая куча мест, где может пропасть контакт приведя к отказу «бибикалки». Чтобы понять, где именно они могут располагаться, нужно понять, как вообще включается звуковой сигнал в машине. Посмотрим схему.


Схема подключения звукового сигнала через реле

Данная схема подразумевает наличие реле включения сигнала. Такое реле есть на всех современных автомобилях. На отдельной категории автомобилей (например, вазовской классике), реле нет. В этом случае сигнал подключается непосредственно через кнопку на руле.

Из схемы видно, что существуют две электрические цепи: управляющая и силовая. Силовая цепь питает сигнал и не приходит в салон автомобиля, управляющая, наоборот, приходит на руль. При нажатии кнопки сигнала, управляющие контакты реле замыкаются, подключают силовую цепь и сигнал включается. Что такое реле, управляющие и силовые контакты, читайте в статье: как работает реле в автомобиле.

Управляющий ток от реле передается с рулевой колонки на руль через плавающий контакт. Он может быть один, а может и два. Данные контакты трутся о специальное токопроводящее кольцо, встроенное в руль в месте его крепления к рулевому валу. Благодаря тому, что контакты подпружинены, они постоянно прижаты к кольцу, обеспечивая передачу тока в рулевое колесо в любом его положении.

Дальше напряжение по короткому проводу передается на кнопку и при ее нажатии электрическая цепь замыкается на «массу» – сигнал включается. Теперь о неисправностях, которые могут случиться в рулевом колесе.

ВНИМАНИЕ!

Все работы, связанные с разборкой рулевого колеса на автомобилях с подушками безопасности, лучше доверить автосервису. Неквалифицированные действия могут вызвать срабатывание подушки, что может привести к травмам, опасным для жизни!

– Истертые контакты

Прижимные контакты на рулевой колонке трутся о контактное кольцо при любом движении рулем и со временем истираются. Рано или поздно может настать момент, когда они уже не достанут до контактного кольца на рулевом колесе и тогда нажатие кнопки сигнала ни к чему не приведет. Чтобы избежать этого, во время снятия руля для какого-либо ремонта необходимо смазывать контакты и кольцо на руле токопроводящей смазкой, например, графитовой. Подобная обработка уменьшит трение контактов о кольцо и продлит срок их службы.

– Изношенное контактное кольцо

Точно такая же неисправность может постичь и токопроводящее кольцо в руле. Оно так же может истереться и привести к отказу сигнала. Метод борьбы тот же – смазка.

Износ прижимных контактов или контактного кольца имеют коварное свойство: из-за неравномерного износа, контакт может пропадать только при определенных положениях руля. Например, при движении прямо сигнал работает, а в повороте – нет. Подобные симптомы практически всегда однозначно указывают на проблемы в контактной паре «рулевая колонка – руль».

Изношенные контакты и кольцо в руле, как правило, нельзя отремонтировать. Поэтому самый лучший выход замена указанных элементов на новые.

– Окислившиеся контакты внутри руля

Еще одна «рулевая» проблема – окисление внутренних контактов. Из-за большого количества окислов, достаточное количество тока не может пройти через контакты внутри руля и звуковой сигнал молчит. Нужно разобрать рулевое колесо и зачистить контакты.

Ремонт звуковых сигналов на автомобилях ВАЗ различных модификаций

Звуковые сигналы, как таковые, не относятся к наиболее сложным элементам автомобиля, однако от их исправного состояния, в немалой степени, зависит безопасность движения и возможность избежать аварийных ситуаций. Как бы то ни было даже при всей своей простоте конструкции звуковой сигнал (в том числе и на различных модификациях ВАЗ) может перестать работать и при возникновении такой неприятной ситуации с проблемой, чаще всего, удается справиться своими силами, достаточно иметь под рукой соответствующую схему и следовать нескольким несложным рекомендациям. В общем случае схемы подключения звукового сигнала на ВАЗ «классического» ряда и на последующих переднеприводных моделях достаточно схожи и основные отличия касаются маркировок реле, а также расположения предохранителя. Кроме всего прочего на наиболее ранних вариантах ВАЗ (2101, 2102, 2103 и ряд модификаций 2106) в электрической схеме звукового сигнала, наличия разгрузочного реле, вообще, не предусмотрено.

Схема звукового сигнала ВАЗ без реле

  1. Аккумуляторная батарея;
  2. Предохранитель (один на два сигнала), расположенный в блоке предохранителей;
  3. Выключатель звукового сигнала в виде кнопки на руле;
  4. Генератор.

Схема звукового сигнала ВАЗ (2104 – 2107, а также 2121) с реле

  1. Аккумуляторная батарея;
  2. Генератор постоянного тока;
  3. Общий на два сигнала предохранитель (размещенный в блоке предохранителей);
  4. Управляющее реле (как правило, РС-528).

Схема звукового сигнала на ВАЗ «Самара» (2108, 2109, 21099), а также на ВАЗ 2113 – ВАЗ 2115

Схема звукового сигнала для ВАЗ 2110 – ВАЗ 2112, а также всех существующих модификаций

1.Универсальный звуковой клаксон;

2.Клавиша управления сигналом размещенная на руле;

3.Предохранитель в монтажном блоке (реле, опять-таки, отсутствует).

Схема подключения звукового сигнала на ВАЗ «Калина» и ВАЗ «Приора»

  1. Монтажный блок с предохранителем и реле (в документации его иногда иначе называют блоком управления и комфорта);
  2. Клавиша управления звуковым сигналом;
  3. Универсальный звуковой сигнал.

Возможные причины отказа звукового сигнала и методы устранения

Наиболее частой причиной пропадания звукового сигнала кроется в несовершенстве его конструкции и слабой защищенности от попадания влаги и загрязнений. Иначе говоря, в процессе эксплуатации происходит окисление контактов, а также блокирование звуковой мембраны (вследствие чего отсутствуют колебания и необходимый звуковой эффект). Подобные отказы, нередко удается устранить, внеся в сигнал небольшое количество состава WD – 40 или его аналога, но для того, чтобы достичь гарантированного и длительного результата рекомендуется, все же, разобрать сигнал и клавишу управления с целью выполнения более тщательной очистки.

Кроме всего прочего на автомобилях оборудованных двумя сигналами (как правило, они разной тональности) при выходе из строя одного из элементов происходит значительное ослабление выходной звуковой мощности и тут уж придется определять отказавший сигнал и менять его. Кстати, многие сигналы снабжены специальными органами регулировки и в случае появления хрипов, скрежета и прочих посторонних звуков можно улучшить качество звука вращением настроечного винта. Так же его вращением можно попробовать сорвать «закисшую» мембрану.

Устранение неисправностей электрической схемы

при полном отсутствии сигнала:

– Проверяем наличие и состояние «массы», а также питающего напряжения непосредственно на сигнале (необходимо учитывать то, что на ранних моделях ВАЗ «плюс» «висит» постоянно, а управление осуществляется замыканием «минуса»). При наличии устойчивого плюса и появлении минуса при замыкании клавиши – неисправен сам сигнал и его следует поменять.

– Проверяем питающее напряжение на участках цепи с предохранителем, силовым реле и монтажного блока в целом;

– Оцениваем состояние контактов и общей «массы» кнопки управления и устраняем все следы окисления.

Сигнал периодически пропадает, и при звучании прослеживаются посторонние звуки:

– Выполняем отладку при помощи регулировочного винта.

При проворачивании рулевого колеса сигнал начинает звучать самопроизвольно:

– Скорее всего, неправильно установлен подрулевой переключатель (слишком близко к рулевому колесу);

– Как вариант, происходит замыкание массы на рулевой колонке (по цепи управления сигналом).

Установка нового звукового сигнала на ВАЗ 2112, 2111, 2110

Стандартный заводской сигнал зачастую очень слабый и его не хватает для того, чтобы другие участники движения заметили машину. Именно по этой причине будет установлен другой сигнал, который раньше стоял на автомобиле Волга. Перед установкой нужно обязательно убедится в том, что уровень шума не больше 120 Дб, потому что в другом случае будут проблем с прохождением технического обслуживания. Как сделать звуковой сигнал громче? Полностью заменить стандартную систему или же просто установить дополнительные сигналы в моторным отсек автомобиля?

Установить сигнал от Волги на ВАЗ 2112, 2111, 2110 можно несколькими способами. Просто заменить — это не вариант. Проблема в том, что к стандратному звуковому сигналу подходят два провода — плюсовой и минусовой: масса подается через корпус, а положительный провод дает постоянный ток и в таком случае он еще питает вентилятор радиатора. Для того чтобы новый сигнал от Волги работал, нужен только один плюсовой провод. Минус подается через корпус.

В таком случае здесь осуществляются также и разные потребления тока. Стандартный сигнал потребляет всего лишь 5 ампер, а сигнал от Волги — 8 ампер. По этой причине нужно будет установить 4-х контактное реле. Реле можно установить в блок предохранителей или в моторный отсек автомобиля. Чтоб установить реле внутри салона для работы нужен сам звуковой сигнал, одножильный провод, широкая клемма ‘мама’, реле 4-х контактное на 30 ампер и колодка реле. Звуковой сигнал имеет намного большие размеры, нежели стандартный сигнал, поэтому в таком случае нужно обязательно установить его на кронштейн, чтобы не потерялся стандартный звук звучания. Лучше всего устанавливать реле в свободной ячейке блока предохранителей.

На 85 контакт приходится присоединение 13-контактного реле (выключатель сигнала на рулевом колесе). Если смотреть на схему, то он обозначается серо-черным цветом, а на фотографии он белого цвета. На свободное место нужно присоединить провод 87-го контакта реле. Чтобы подавать плюсовой провод нужно сначала провести провод разъема ‘Ш5-6′ к 30-му контакту реле и с помощью перемычки к контакту 86. Плюс подается при нажатии сигнала через 87 контакт. Красно-белый провод у сигналов использовать не нужно, но на него подается ток и в таком случае на него лучше установить изоляцию. Есть много плюсов в таком способе: реле расположена в монтажном блоке и туда не будет попадать влага или вода, заводская проводка находится в моторном отсеке и в таком случае провод будет браться отдельно, а не от вентилятора.

Теперь нужно рассмотреть случай установки реле в моторный отсек. Здесь много отличий от первого варианта, потому что все работы будут проводится как раз в подкапотном пространстве. Используются все те же материалы, только в данном случае нужно будет еще приобрести: подвесной предохранитель, 8 штук клемм типа ‘мама’, двухметровая пластиковая трубка. Гудок можно установить где удобно и подключить его нужно по одной из схем. В первой схеме ток берется с блока предохранителей через его же предохранитель а во второй схеме плюс нужно брать прямо с аккумулятора и через отдельный предохранитель 20 ампер. Многие рекомендуют устанавливать волговские сигналы на ВАЗ именно по второй схеме.

Реле нужно размещать там, где на него не будет попадать влага или вода. Реле лучше всего обмотать изоляционной лентой. С помощью ключа на 8 нужно открутить 2 болта крепления решетки радиатора и отщелкнуть 2 нижние защелки, решетку полностью снимаем. Стандартный звуковой сигнал снимаем и проводку прокладываем по новой схеме. Все соединения нужно тщательно изолировать, а провод, который соединяет провода от сигнала нужно засунуть в гофру. Реле устанавливаем в нужное положение и обратно устанавливаем решетку радиатора.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
