Почему сползает ремень ГРМ на ВАЗ-2114

Методы устранения съедания ремня

Ниже приведены примеры устранения причин износа ремня и устранения причин его съедания.

Поддельный ремень

Некачественный ремень может быть виновником проблемы, для того чтобы проверить это, необходимо перевернуть ремень и попробовать запустить двигатель, если ремень начнет сползать в другую сторону то вероятнее всего плоскость ремня неровная и имеет конусную форму что приводит к его сползанию и съеданию. Лечится данная проблема заменой на новый более качественный ремень.

Неправильное натяжение

Натяжение ремня ГРМ необходимо осуществлять, как рекомендует завод изготовитель. Данную информацию можно найти в специализированных книжках по ремонту автомобиля ВАЗ или же в интернете. Перетяжка ремня влечет за собой нагрузку на подшипники и может быть причиной износа как роликов так и помпы.

Кривая шпилька

В результате усилий при затяжке ролика случается, что шпилька ролика немного искривляется и вследствие чего появляется наклон ролика. Данная проблема приведет к перекосу ремня.

Проблема решается заменой шпильки на новую либо подкладкой половинок шайб под ролик дабы исправить наклон шпильки и выравнять ролик.

Повреждение резьбы

Повреждения резьбы способы, так же как и искривление шпильки изменить траекторию ремня. Данная проблема решается путем откручивания шпильки и прогонки резьбы мечиком. В худшем случае необходимо демонтировать ГБЦ для расточки или восстановления резьбы.

Водяной насос

Когда помпа получает какие-либо повреждения или износы, то никаких действий кроме ее замены невозможно предпринять. При виновнике помпы ее необходимо заменить.

Перекос помпы

Проблема заключается в том, что при установке новой помпы зачастую большинство автолюбителей используют герметик или же не очищают поверхность от старой прокладки. Все эти моменты могут повлиять на плотность прилегания водяного насоса к корпусу блока, что может сказаться на траектории ремня ГРМ. Следует тщательно очистить поверхность на блоке цилиндров от остатков старой прокладки и не использовать герметик, достаточно лишь установить прокладку, которая идет в комплекте с помпой.

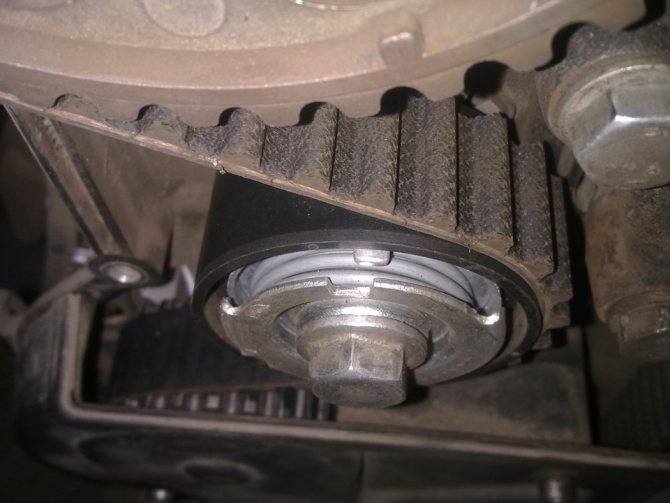

Выработка на роликах

Ролики так же как и помпа подвержены старению и износу и при таких проблемах ролики необходимо только заменить, какие-либо другие способы исправления износа ремня из-за роликов невозможны

Износ шестерни распредвала

Шестерня распредвала выполняется из мягкого метала, который способен быстро вытираться и изнашиваться. Чаще всего шестерня изнашивается уже на пробеге близком к 150 тысячам пробега. При такой проблеме шестерни необходимо заменить.

Шестерня коленвала

Чаще всего шестерня коленчатого вала изнашивается на конус и ремень начинает съезжать в наружную сторону, что приводит к трению о дистанционную шайбу между шестерней и шкивом привода дополнительного оборудования. Из-за данной ситуации ремень может скрипеть и выть, а так же в большинстве случаев этой ситуации ремень съедает.

Проблема решается заменой шестерни коленчатого вала.

Надеемся, наша статья была Вам полезна.

При диагностике состояния ремней газораспределительного механизма (ГРМ) автолюбители порой наблюдают неприятную ситуацию – смещение элемента относительно рабочей оси. Чаще всего оно происходит сторону двигателя, реже  – в обратном направлении

В чем причина такого явления и чем оно опасно – знание ответа на этот вопрос важно для правильной эксплуатации двигателя

Ремень ГРМ двигателя ВАЗ 2109

Раньше зубчатое устройство встречалось достаточно редко и вызывал некоторое недоверие у автолюбителей. В современных автомобилях такой привод уже не является редкостью. И на то есть ряд объективных причин:

• привод на зубчатом ремне менее шумный;
• простота конструкции и лёгкий вес;
• обслуживание стоит дешевле.

Но, как оказалось, у ремня есть немало недостатков. Во-первых, недолговечность (часто рвётся). Во-вторых, при длительной эксплуатации наблюдается провисание, сопряженное с визгом. В-третьих, если перетянуть ремень, то его зубья со временем «слижутся», что приведёт к необходимости замены и нестабильной работе силового агрегата.

Назначение ремня ГРМ

Ремень ГРМ изготавливается из резины и имеет зубья с насечками на внутренней стороне. Главная его задача заключается в обеспечении синхронного вращения приводов коленвала и распредвала. Благодаря ремню достигается меньшая скорость распредвала: она ниже относительно скорости коленчатого вала в два раза. К сожалению, деталь служит не так долго, как цепь, и изнашивается уже до 60 тыс. км пробега. Рекомендуется ремень заменить, даже если визуально нет видимых повреждений и признаков износа.

Обрыв ремня полностью выводит из строя двигатель, передвигаться на автомобиле становится невозможным. На 8-клапанных двигателях с объёмом 1,5 л (инжектор и карбюратор имеют одинаковые системы) обрыв ремня не приводит к тому, что клапаны деформируются, в просторечье – клапаны загибает о клапанную крышку.

Причин, по которым обрывается привод, может быть несколько.

1. Естественный износ ремня или заводской брак (некачественный материал).
2. Попадание масла и грязи, как следствие – отслаивание резины и обрыв.
3. Заклинивание насоса охлаждающей жидкости, при этом наблюдается течь антифриза.
4. Проблема с роликом-натяжителем.
5. Заклинивание распредвала или коленвала.

Для того чтобы избежать финансовых затрат на устранение проблем, когда порвётся ремешок газораспределительного механизма, необходимо по возможности контролировать работу ГРМ:

• не пренебрегать установленным регламентом и своевременно менять расходные материалы (ремень, ролик, помпу и др.);
• слушать звук двигателя и при возникновении подозрительных шумов немедленно искать причину;
• регулярно проверять натяжение ремня, при необходимости подтягивать;
• следить за сигнальными лампами на приборной панели (сигнальная лампа давления масла сообщает об имеющейся неисправности);
• не допускать подтёков масла, если они есть – искать причину утечки.

Однако следить за состоянием ремня и других элементов привода проблематично из-за защитного кожуха. Для решения данной проблемы рекомендуется в крышке кожуха сделать небольшую смотровую прорезь.

Так можно будет отслеживать состояние ремня. И при наличии трещин, задиров и других повреждений своевременно заменить привод, не дожидаясь, пока в самый неподходящий момент он оборвётся.

Как натянуть ремень ГРМ правильно

Оптимальная натяжка ремешка газораспределительного механизма проверяется очень просто. Приложив небольшое усилие, необходимо выкрутить ремень. Если угол, на который он выкручивается, составляет 90 градусов, то натяжка не требуется.

После замены любого элемента ГРМ потребуется натянуть ремень. Для этого нужно надеть его на зубчатые шкивы привода коленвала и распредвала и с помощью ролика-натяжителя сделать натяжку оптимальной. После этого нужно несколько раз провернуть двигатель. Это можно сделать ключом, поворачивая гайку крепления шкива распредвала. Далее нужно посмотреть местоположение установочных меток на маховике и шестерне – они должны точно совпадать. Если совпадения нет, ремень снова снимается. А шкивы устанавливаются по меткам, после чего процедура натяжки повторяется.

Бывает так, что даже правильно натянутый ремень после запуска двигателя начинает сползать. Причина этого – деформация шпильки ролика. Необходимо её заменить.

Методы устранения поломки

Теперь перечислим методы устранения указанных причин. Пойдем в том же порядке.

1. Натяжка ремня. Для начала необходимо проверить уровень натяжки и сравнить его с тем, который рекомендует изготовитель автомобиля (обычно указывается в технической документации к машине, также можно найти в интернете). Если это значение выше, чем рекомендованное, то необходимо ослабить натяжение. Делается это с помощью динамометрического ключа. Если у вас его нет, то лучше обратиться в автосервис. В крайнем случае можно выполнять эту процедуру “на глаз”, но при первой возможности воспользоваться указанными приборами. Также для этого можно использовать обычный динамометр и обычный ключ.
2. Некачественный ремень. Если на двух краях ремня разная жесткость, то будет возникать ситуация, когда ролик ГРМ жрет ремень с более мягкой стороны. Проверить это можно путем замены его правой и левой стороны. Если после замены вторая сторона не будет изнашиваться, значит, виноват именно ремень. Выход тут один, и заключается он в покупке и установки новой, более качественной, детали.
3. Износ подшипников помпы. Для диагностики этой проблемы необходимо демонтировать ремень и проверить наличие люфта на зубчатом шкиве. Если люфт есть, значит, необходимо провести замену детали. Ремонту подшипники не подлежат.
4. Помпа установлена криво. Такая ситуация возможна, если при предыдущей замене плохо почистили прилегающую поверхность, и на ней остались мелкие частички старой прокладки и/или кусочки грязи, но если так и случилось, то скорее всего вы это поймете по проявившийся течи после заливки антифриза и запуска двигателя. При установке новой помпы (или даже старой, если она исправна) обязательно следует тщательно очистить обе поверхности (в том числе посадочные места под болты), как на самой помпе, так и на корпусе двигателя и установить новую прокладку. В некоторых случаях вместо прокладки под помпу закладывают герметик.
5. Проблемы с роликом. Необходимо выполнить ревизию ролика. У него должен быть минимальный люфт и ровная рабочая поверхность. Для проверки можно воспользоваться линейкой или другим аналогичным предметом необходимой ширины. Еще имеет смысл проверить наличие в подшипнике смазки. При ее малом количестве следует добавить ее. Если ролик некачественный, то его необходимо обязательно заменить. Ремонтировать подшипник, а тем более поверхность ролика практически невозможно.
6. Повреждение резьбы шпильки. Для исправления такой ситуации возможны два варианта. Самый простой заключается в использовании мечика с соответствующим диаметром для протачивания внутренней резьбы и/или плашки для протачивания аналогичной резьбы на шпильке. Другой вариант более трудозатратный и заключается в полном демонтаже блока с целью восстановления указанной резьбы. Этот метод используется если по каким-либо причинам невозможно применить мечик.

Установка шайб под ролик

Основные 9 причин почему съедает ремень ГРМ

Существует огромное количество причин сползания ремня и его износа, но так же существуют и основные виновники этой проблемы, которые описаны ниже.

Некачественный ремень

Как известно подделок на автомобили отечественного производства довольно много и нарваться на подпольно изготовленный ремень ГРМ очень просто. Поддельный ремень может иметь неправильную форму, а именно овальный центр или же наоборот какой-либо из краев может быть неровной, похожей на конус, что приведет к неизбежному перекосу ремня и в скором времени его сползанию в разные стороны. Такие проблемы встречаются из-за неправильной или нарушенной технологии производства ремней.

Натяжение ремня

Неправильное натяжение ремня способствует быстрому съеданию ремня или же его обрыву, что может привести к печальным последствиям и дорогостоящему ремонту ДВС. Необходимо натягивать ремень правильно, соблюдая рекомендации завода изготовителя.

Болт и шпилька ролика

Шпилька и болт необходимы для фиксации натяжного и обводного ролика ГРМ. При их перекосе соосность элементов механизма нарушается, вследствие чего ремень начинает гулять по шкивам, что приводит к его быстрому износу.

Резьба

Резьба в головке блока цилиндров или же самом блоке может быть повреждена, что приведет к неизбежному перекосу шпильки или болта фиксирующего ролики. А как описано выше перекос данной шпильки грозит и перекосу ремня и сползанию его в сторону перекоса.

Помпа

Помпа имеет в своей конструкции подшипник, который подвержен фактору старения и со временем может немного наклонить шкив водяного насоса, что приведет к сползанию ремня и его съеданию.

Неправильно установленная помпа

При замене помпы возможно, что какой-то из болтов ее крепления будет затянут слабее, что под воздействие натяжения ремня может привести к ее перекосу.

Износ роликов

Ролики ГРМ в новых модификациях автомобилей ВАЗ изготавливаются из пластика. Данный пластик хоть и является сверхпрочным, но все же подвержен износу и со временем может износиться в форму конуса, что может привести к сползанию ремня ГРМ.

Износ шестерни распредвала

При пробеге достигающим 150 тысяч км, износ шестерней распредвала обычное дело. Данная проблема встречается довольно часто по достижению данного пробега.

Износ шестерни коленвала

Наиболее вероятная проблема съедания ремня ГРМ это шестерня коленчатого вала. Под воздействием различной грязи и песка, которая попадает под ремень и изнашивает шестерню, что неизбежно приведет к перекосу, съеданию и износу ремня.

Как заменить натяжной ролик на ВАЗ 2113-ВАЗ 2115?

Снятие: 1) В начале операции установите весь механизм ГРМ по меткам, подробная информация в деталях и картинках о том как это сделать, объяснена в статье которая называется «Установка фаз газораспределения по меткам » поэтому переходите на эту статью и как описано в ней всё делайте, кстати чуть выше мы указали в этой статье про крышку которую нужно будет обязательно снять, чтобы добраться до механизма ГРМ, так вот о том как снять эту крышку, читайте в той же статье на которую дана ссылка в этом пункте.

2) Идем дальше и переходим к пункту 2, теперь вам нужно будет снять сам натяжной ролик с автомобиля но перед тем как его снять, ремень ГРМ с распределительного вала и с самого натяжного ролика снимите, для этого ослабьте чуть-чуть гайку которая этот ролик крепит (Эта гайка на фото выше указана синей стрелкой, за ней кстати забежим сразу вперёд, за этой гайкой ещё будет расположена шайба, поэтому не потеряйте её когда будете полностью выворачивать гайку) и рукой поверните ролик чтобы ремень ослаб (Сам ролик выполнен в виде овала, поэтому он и регулирует натяжение ремня, то есть в какой то точке он сильно натягивает ремень, а в какой то вообще его не тянет), после чего с распределительного вала снимите ремень как это показано на фото ниже (Делайте только всё аккуратно), ну и с самого ролика его тоже снимите и пусть он с виснет (Чтобы полностью снять ремень, нужно выкручивать болт который шкив привода генератора крепит, так же сам ремень с генератора снимать нужно, в общём мароки много и чтобы его полностью не снимать, просто как мы уже указали чуть выше, снимите его с шкива распредвала, с натяжного ролика и пусть он вас с виснет).

3) Ну и в завершение операции когда ремень уже не мешает, полностью выкрутите гайку которая крепит натяжной ролик, снимите гайку и находящуюся за ней ту самую шайбу, ну и после чего вдоль вала снимите сам ролик как это на фото ниже показано, после того как ролик будет снят, проверьте его подшипник, для этого за центральную часть ролика возьмитесь рукой и наружную часть ролика по вращайте, он не должен заедать и должен нормально крутиться, люфта так же быть никакого не должно, ну и смазка из подшипника не должна вытекать (В этом случае ролик будет загрязнён весь в смазки).

Примечание! Когда ролик будет снят, за ним будет установлено дистанционное кольцо которое тоже рекомендуем вам снять и проверить его на дефекты, если он будет в нормальном состоянии, то есть не обжат, не потресканный, то можете данное кольцо не менять на новое и установить его на своё место повторно, кстати за счёт этого кольца как вы уже поняли зависит тот факт, как будет натяжной ролик стоять, вот к примеру если кольцо установить большое, то ролик будет немножко выходить наружу и ремень уже встанет не ровно, а под углом, поэтому если у вас ремень не съедает, а так же если он не слетает во время езды, то данный ролик можете даже и не трогать, так как он справляется со своей работой как говориться на Ура!

Установка: Новый ролик устанавливается на своё место точно так же как он и снимается, но только вся операция производиться в обратном порядке снятию, кроме этого ролик ещё должен устанавливаться таким образом, чтобы два отверстия которые на нём есть (см. фото ниже) были направлены не во внутрь, а наружу, кстати если присмотреться на натяжной ролик который показан на фото ниже, то можно невооружённым глазом даже заметить что он весь в смазки находиться, такой ролик нуждается в замене и нельзя применять его повторно, потому что есть вероятность что в скорем времени подшипник заклинит, ну а заклинивший натяжной ролик к добру не приведёт (Либо ремень ГРМ слетит в этом случае, либо же он разорвётся), после того как вы установите новый ролик и закрепите его гайкой, обязательной оденьте ремень ГРМ и отрегулируйте его, более подробно о том как это сделать, читайте в статье: «Замена ремня ГРМ », пункт 1.

Дополнительный видео-ролик: Мы для вас закрепили чуть ниже видео-ролик очень интересный и наглядный, для того чтобы вы могли посмотреть его и увидеть более подробно как выполняется процесс замены данного натяжного ролика, поэтому смотрите этот видео-ролик и вникайте в него.

• Электрооборудование
• Двигатель
• Тормозная система
• Прочее
• Рулевое управление
• Трансмиссия
• Подвеска
• Тюнинг

• ВАЗ 2110
  • Прочее
  • Двигатель
  • Рулевое управление
  • Электрооборудование
  • Трансмиссия
  • Тормозная система
  • Подвеска
  • Тюнинг
• ВАЗ 2114
  • Электрооборудование
  • Двигатель
  • Тормозная система
  • Прочее
  • Рулевое управление
  • Трансмиссия
  • Подвеска
  • Тюнинг
• Лада Приора
  • Рулевое управление
  • Двигатель
  • Подвеска
  • Электрооборудование
  • Тюнинг
  • Тормозная система
  • Трансмиссия

• Видеопубликации
• Фотопоток тюнинга ВАЗ
• Руководства по эксплуатации и ремонту

Как продлить срок службы ремня ГРМ

Главной превентивной мерой, препятствующей неожиданному обрыву ремня ГРМ, является его своевременная замена на новый. Специалисты рекомендуют производить ее после каждых шестидесяти тысяч километров пробега. Старайтесь использовать оригинальные новые комплектующие.

Весь механизм газораспределительной системы необходимо регулярно проверять на исправность. В особенности это касается роликовой системы и помпы. Натяжение нового ремня в исправном состоянии равномерное. Он не должен провисать.

Для предотвращения обрыва нового ремня ГРМ следует контролировать следующие моменты:

• Степень давления масла, которую показывает аварийная лампа.
• Исправность сальников. Если они будут пропускать масло, то ремень быстро придет в негодность. Заметив пятна масла на поверхности асфальта или мотора, следует устранить причины этих протечек.
• Не используйте способ запуска двигателя «с толкача». Это провоцирует быстрый обрыв нового ремня ГРМ.

Соблюдая эти меры, вы снизите вероятность внезапного обрыва нового привода. Но это не дает стопроцентной гарантии предотвращения обрыва. Поэтому лучше всего возить с собой все необходимые инструменты и новые комплектующие для замены.

Необходимо позаботиться о периодическом осмотре нового привода и проводить замену, когда он неисправен. Это позволит предотвратить обрыв и сохранить целостность двигателя.

Причины почему съедает ремень ГРМ

Всего существует семь основных причин, почему жрет ремень ГРМ. Для начала просто перечислим и опишем их, а в следующем разделе расскажем о том, каким образом можно решить каждую проблему.

1. Неправильная натяжка ремня. В частности, если ремень перетянут, то возможна ситуация, когда на одном из его краев возникает изношенность, поскольку там образуется значительная сила трения.
2. Некачественный ремень. Иногда встречается ситуация, когда отечественные производители выпускают некачественные ремни, которые сделаны из материала, не соответствующего стандартам или с нарушением производственных технологий. Особенно если это ремень дешевый и какой-нибудь неизвестной марки (попросту подделка). Его поверхность в разрезе может быть не ровной, а иметь форму конуса или овала.

Как показывает практика, последняя описанная причина встречается чаще всего. И автолюбители изобрели универсальный метод, с помощью которого можно исправить ситуацию.

Устройство ГРМ ВАЗ 2109

Механизм состоит из распределительного вала или, проще говоря, распредвала. Его задача заключается в управлении клапанным механизмом с помощью толкателей, которые двигают кулачки клапана, открываются и закрываются. В гнезде каждого толкателя находится одна или несколько регулировочных шайб, с помощью которых выставляется нужный тепловой зазор.

Клапанная группа находится непосредственно в головке блока цилиндров. Впускные и выпускные клапаны отличаются друг от друга материалом, из которого изготовлены. Клапан впуска изготавливается из сплава стали с добавлением хрома и кремния. Клапан выпуска сочетает в себе такие металлы, как сталь, хром, молибден, никель и марганец. На каждом клапане есть специальная наплавка из жаростойкого материала, которая предотвращает его разрушение под действием высоких температур внутри камеры сгорания. Направляющие втулки сделаны из чугунного сплава, а сверху расположены маслосъёмные колпачки со стальным кольцом. Назначение колпачков – ограничение возможного попадания масла в камеры сгорания через зазоры между направляющей втулкой и клапаном.

С помощью пружин, опирающихся на опорные шайбы, клапаны прижимаются к сёдлам. Такое крепление не допускает чрезмерного износа и считается достаточно надёжным. Толкатели в виде цилиндрических стаканов передают действие от распредвала на клапаны посредством кулачков. Когда двигатель запущен, толкатели вращаются вокруг своей оси, таким образом, износ происходит равномерно. Насос охлаждающей жидкости, или попросту помпа, также участвует в системе ГРМ на ВАЗ 2109 и приводится в действие тем же зубчатым ремнём, который натягивается с помощью ролик-натяжителя, вращающегося на оси ГБЦ.

Определение правильного расположения шкивов привода происходит посредством вращения коленчатого вала.

Необходимо повернуть его таким образом, чтобы оба клапана находились в закрытом положении. Если метки на задней крышке и шкиве распредвала будут совпадать, то ремешок натянут неправильно. Необходимо ослабить его с помощью ролика, натянуть как следует и снова проверить метки. Распредвал изготовлен из чугунного сплава и представляет собой вал, на котором находится пять шеек для опоры. На нём же зафиксирован эксцентрик, который приводит в действие топливный насос. На торцевой задней части распредвала крепится паз для монтажа датчика зажигания силовой установки.

Оригинальный способ решения

В большинстве случаев наладка ремня грм подразумевает регулировку дистанционной шайбы, установленной под ролик НТЖ. Опытные мастера и автомобилисты советуют осмотреть эту самую шайбу, проверить на то, не поставлена ли она обратной стороной.

Действительно, дилетантизм работников СТО в некоторых случаях просто бесит. Практикующие даже несколько лет механики могут просто не заметить подклейку на дистанционной шайбе, указывающую на правильную сторону. Да, она нанесена акриловым лаком и может быть не заметна, но если приглядеться, то ее видно.

Шайбы дистанционные

Что же за функция у дистанционной шайбы? Основной причиной сползания ремня, как и было написано выше, является вовсе не несоосность коленвала, а именно изначальная неровность рабочей поверхности. Зная это, на АвтоВаз конструкторы и механики изначально придумали выравнивать посадочное место дистанционной шайбочкой. А ставили ее на акриловый клей.

Все это понятно, только вот почему на АвтоВаз не могли решить проблему с ДВС как-то иначе? Оказывается, здесь также налицо присущая нам лень и нежелание до конца работать.

По стандарту все двигатели, собранные на АвтоВаз, должны проверяться на конвейере. Если обнаруживается проблема со сползанием ремня, силовые установки отправляются на доработку в специальные цеха, где дяди Васи и дяди Коли просто, ради экономии времени, ставят дистанционные шайбочки. Просто и гениально, а то что будет с двигателем после продолжительного пробега, когда заменят ремень, производителя уже не волнует. Главное – обеспечить заводскую гарантию, а явно бракованный двигатель можно представить как вполне рабочий. Вот такие пироги.

Поэтому, если автомеханики бьются и ломают голову над проблемой сползания ремня, и ничего придумать не могут, вполне возможно, что двигатель просто из категории бракованных и доработанных дядей Васей.

Проблема решается также просто: шайба, во-первых, ставится на правильную сторону, а, во-вторых, подтачивается на точиле или нарастается с одной стороны. Если сделать все правильно, ремень будет ходить четко и ровно по середке маховиков с первого раза, и никуда соскакивать не будет.
