Замена бендикса стартера: пошаговая инструкция с фото
Как и щетки, своими руками без особого труда можно заменить и бендикс. В этом разделе представлена пошаговая фотоинструкция по замене бендикса стартера. Как и в предыдущем случае, она достаточно универсальна.
Шаг 1. Начать следует с откручивания гайки щеточного узла с болта реле.
Откручивание гайки щеточного узла с болта реле
Шаг 2. После нужно снять контакт вывода щеточного узла с болта реле, о котором говорили выше.
Снятие контакта вывода щеточного узла
Шаг 3. Затем нужно выкрутить стяжные винты, которые фиксируют тяговое реле на маске. Их три штуки и все они расположены рядом.
Выкручивание стяжных винтов
Шаг 4. Далее требуется вытащить реле из его посадочного места.
Вытаскивание реле с посадочного места
Шаг 5. Только после этого можно выкрутить стяжные болты самого стартера как в инструкции выше в шаге 3 и вынуть моторчик из корпуса.
Выкручивание стяжных болтов стартера
Извлечение моторчика из корпуса
Шаг 6. Следующим этапом становится извлечение сердечника реле.
Извлечение сердечника реле
Шаг 7. Далее нужно извлечь редуктор из корпуса. Вы уже почти у цели.
Извлечение редуктора из корпуса
Шаг 8. С редуктора требуется снять вилку, которая фиксирует бендикс.
Снятие вилки, что фиксирует бендикс
Вилка стартера снята
Шаг 9. Затем нужно сбить стопорное кольцо с вала редуктора. Для этого потребуются молоток и зубило.
Извлечение стопорного кольца с вала редуктора
Стопорное кольцо снято
Шаг 10. Осталось снять старый поврежденный бендикс и заменить его на новый.
Демонтаж поврежденного бендикса
Шаг 11. На этом этапе следует установить новый бендикс на его законное место.
Установка нового бендикса
Шаг 12. Теперь необходимо собрать стартер, повторив шаги с 9 по 1 в обратном порядке. Стопорное кольцо зажимается при помощи плоскогубцев.
Обратная сборка стартера
Изношенные комплектующие
Выяснить без помощи специалистов из сервиса такую неисправность сложно, поскольку без снятия и частичного разбора стартера не обойтись. Чаще всего выходят из строя щетки, обмотка и втягивающее реле.
Для проверки работоспособности релюшки необходимо замкнуть между собой клемму, которая отвечает за соединение с АКБ, с клеммой, идущей к самому устройству, при помощи отвертки.
Вспомогательный инструмент должен соприкасаться только с точками замыкания. Если стартер пришел в движение, то реле нуждается в замене.
Для проверки состояния щеток придется разобрать устройство до узла – изношенные детали будет видно визуально. Устранить подобную неисправность можно заменой деталей. Щетки могут прийти в негодность при длительной эксплуатации.
Что делать, если не крутит стартер, а реле, щетки, проводка и АКБ в порядке? Тогда нужно проверить обмотку, выполнив демонтаж и частичную разборку устройства.
Насколько все страшно?
В целом, ситуация оказывается не самой простой, и сама собой она вряд ли разрешиться. Работу пускового механизма можно представить следующим образом:
- На него подается напряжение с аккумулятора путем замыкания электрической цепи.
- Электродвигатель раскручивает ротор.
- При достижении определенного момента, вал выдвигается и входит в зацепление с маховиком двигателя.
- Сердце машины после нескольких полноценных циклов, состоящих из подачи и воспламенения топлива, а так же вращений холостого хода, получает возможность работать самостоятельно. Сам по себе мотор является слишком большим и тяжелым, чтобы самостоятельно начать движение. Дополнительную трудность составляют совсем небольшие зазоры, которые изначально не очень способствуют свободному вращению.
- Отключение стартера. После этого он больше не нужен для стабильного функционирования машины.
Прежде всего, нужно понимать, что пусковое устройство не предназначено для долгой работы, и АКБ содержит не такие большие запасы электричества, чтобы можно было бесконечно повторять попытки завестись. Поэтому лучше прислушаться.
Отчетливо слышный металлический щелчок издает реле стартера для автомобиля, втягивающее бендикс с закрепленным на нем зубчатым колесом. Если данного звука нет, значит, имеет место одна из причин:
Проблемы с подачей электричества, причем это может быть, как со стороны аккумулятора, так и внутри самого пускового механизма. Чтобы это исключить, следует убедиться в исправности электроприборов и в хорошем подсоединении проводов. Ток может и не отсутствовать, а вот напряжение быть слишком слабым для выполнения возложенной на него задачи.
Поломка реле. В этом случае не обойтись без профессиональной диагностики, которая позволит точно установить источник отказа. К этому имеет смысл прибегать, когда другие возможные причины исчерпаны.
Повреждение механических частей стартера. Они испытывают значительную нагрузку во время работы. Эффект усиливается, когда попытки завести машины систематически выполняются неправильно. Так же нужно учитывать срок службы агрегата – со временем проблемы накапливаются естественным путем, и рано или поздно они проявляют себя
Следует внимательно относиться к сбоям в работе и обращать на ним внимание при сервисных или ремонтных работах.
Ремонт стартеров – типовая услуга автомастерских. Она предполагает демонтаж, тщательный осмотр узлов и их диагностику, восстановление или замену поврежденных частей, сборку и установку на место. Практически всегда, это оказывается значительнее выгоднее покупки нового устройства.
На практике это занимает немного времени и ключевым моментом является квалификация механика. Профессиональное оборудование позволяет ускорить локализацию проблемы, а наличие сменных комплектующих исключает время ожидания.
То, что не щелкает втягивающее реле стартера – ещё не повод серьезно расстраиваться, но действовать, безусловно, надо. Простейшие навыки позволяют восстановить подачу напряжения на контакты пускового устройства, ремонт же стоить доверить профессионалам.
Стартер издает несколько характерных щелчков, но не крутит двигатель
Первым вариантом развития ситуации в данном случае будет возникновение нескольких поочередных щелчков. Если прислушаться ближе к агрегату, можно понять, что данные щелчки издает тяговое реле. Это означает, что стартер берет электрический заряд, но ток доходит только до тягового, не проходя к самому механизму раскрутки двигателя.
Подобные проявления воспринимаются водителями, как разряженный аккумулятор. Отсутствие заряда в батарее позволило бы один или два раза лениво провернуть стартер, потому данная проблема в этом случае исключена
Лучше обратите внимание на следующие возможные неполадки:
- неисправно тяговое реле, которое не подает напряжение на сам стартер;
- контакты реле с основной частью стартера слишком неплотные;
- плохая масса от стартера на кузов двигателя;
- неплотный контакт на других клеммах, связанных со стартером.
Помните, что правильная работа устройства обеспечивается только полной работоспособностью электрической системы автомобиля. Достаточно одного небольшого нарушения контакта, и стартер будет щелкать, но не крутить. Потому первым делом при возникновении такой неполадки проверьте все соединения и контакты в стартере. Это поможет вам полностью устранить неполадку или заставить стартер один раз раскрутить и завести двигатель и доехать до диагностического центра.
Неисправности самого стартера
Обычно такого рода неисправности без демонтажа узла устранить невозможно. Но можно, относительно точно, выяснить причину. Рассмотрим электрическую часть стартера, которая включает в себя:
- обмотки;
- щёточный узел;
- втягивающее реле.
Устройство стартера
Рассмотрим их в порядке убывания вероятности поломки.
Втягивающее реле
Итак, если стартер щёлкает один раз, но не крутит – следует проверить втягивающее реле. Для этого можно попробовать пустить стартер в обход его коммутации. На втягивающем реле есть три клеммы — две из них самые большие (одна вход с аккумулятора, вторая выход на сам стартер) и одна малая, управляющая.
Потребуется подходящий инструмент – отвёртка или гаечный ключ, которым получиться надёжно замкнуть две больших клеммы (на фото стрелкой) на короткий промежуток времени, при этом необходимо, чтобы выбранный инструмент не касался корпуса (любых металлических деталей под капотом).
Если при замыкании клемм стартер начал вращаться (возможно с треском) – то виновно втягивающее реле.
Дело тут в том, что внутри реле контактные площадки попросту «обгорели», и на них образовался слой диэлектрика из оксидов металлов. Учитывая высокий рабочий ток – контакты могут «обгореть» за одну попытку запуска.
Варианта устранения два – можно разобрать реле и зачистить контакты, либо его заменить. Второй вариант значительно лучше, т.к. такой ремонт прослужит дольше. Это связано с тем, что на производстве контактные площадки покрывают специальным слоем сплава цветных металлов (с включением «благородных»), что снижает электроэрозию и вероятность окисления. Зачистив их – этот слой будет отсутствовать, потому долго такое реле не проработает.
Щёточный узел
Если дело дошло до проверки щёток, то без демонтажа и разборки стартера не обойтись. Именно при разборке износ щёток будет сразу виден. Косвенно это можно установить по длительному периоду эксплуатации, т.к. ресурс щёточного узла довольно большой.
Стоит отметить, что в некоторых вариантах конструкции, при неисправности щёток, также может не срабатывать втягивающее реле. Т.е. если не «щёлкает» втягивающее, и не пускается стартер на «прямую» — то вполне могут быть виноваты щётки.
Обмотки
Неисправность обмоток может выдать их цвет и запах. Естественно это станет видно при разборке стартера, и, во многих случаях, его будет проще и надёжнее (а иногда и дешевле) заменить целиком. В целом симптомы аналогичны неисправности щёточного узла.
Видео: втягивающее щелкает, а стартер не крутится. Запуск с помощью молотка.
Износились щетки стартера
Неисправность проявляется точно также как и подгорание контактных пятаков (громкие щелчки при повороте ключа зажигания), отличие только в том, что при износе щеток стартер никогда не будет вращаться.
Проверяется то точно также при перемыкании отверткой контактов втягивающего реле.
как на этой картинке:
Стартер крутится не начинает, искренне не наблюдается.
Как завести машину?
К сожалению, этим стартером машину завести невозможно, его необходимо или отремонтировать или заменить.
Если машина оборудована механической коробкой передач, возможно, получится завести с толкача или методом буксирования.
Если машина оборудована автоматической коробкой передач, имеет смысл вызывать буксир или эвакуатор.
Не крутит стартер: в чем может быть проблема и как ее решить?
Таким образом, если с АКБ и качеством контакта все в порядке, то проблема действительно кроется в поломке стартера. Познакомимся подробнее с различными видами неисправностей.
Контакты
Итак, про отошедшие контакты мы уже сказали выше. Но есть еще один важный момент: контакты могли не отойти, а окислиться. В этом случае стартер пытается крутиться, но делает это очень плохо и в итоге вообще перестает. Дело в том, что контакты на клеммах, реле или массе окислились, и сформировавшаяся путем окисления пленка просто нарушила качество контакта. Решить проблему в этом случае просто: проверив все соединения, нужно найти те, которые «не контачат», и просто зачистить их наждачкой либо воспользоваться специальным очищающим средством.
Отошли контакты стартера
Цепь управления
Если при повороте ключа стартер не подает признаков жизни вообще, то, возможно, причина кроется в неисправности цепи управления, то есть на втягивающее реле не поступает ток от АКБ, и запуска стартера не происходит. Это достаточно редкая поломка, но все же имеющая место быть.
Цепь управления стартера
Выяснить, является ли виной всему именно эта проблема, можно, воспользовавшись мультиметром: проверьте, имеется ли напряжение на проводе втягивающего реле, когда происходит поворот ключа. При его отсутствии обязательно проверяйте как реле, так и замок зажигания и состояние проводов. Если при подаче на клемму питания прямо от аккумулятора стартер начинает работать, то причина точно кроется в цепи управления.
Проверка стартера мультиметром
Втягивающее реле
Кстати, никаких признаков жизни вообще стартер может не подавать и при поломке втягивающего реле. Проверяем, есть ли при повороте ключа напряжение на тонком проводе реле. Если оно есть, но при этом стартер «глух и нем», то причина точно кроется в реле. В этом случае его нужно заменить.
Втягивающее реле стартера
Причины, по которым стартер щелкает но не крутит
Часто причиной становится экстренное или неправильное торможение, при котором стартер состоящий в зацепе с маховиком, получает ток большой силы. Сам стартер относится к электроагрегатам кратковременного действия, поэтому в случае его длительной работы он может выйти из строя, что в большинстве проявляется в виде, когда стартер не крутит или стартер щелкает, но не крутит.
Для того, чтобы понять, почему происходят щелчки и отсутствует вращение, нужно обратить внимание на то как устроен стартер. В составе стартера есть так называемое тяговое или как его еще называют втягивающее реле, которое имеет вид небольшого цилиндра, прикрепленного к основанию стартера. Реле стартера, в свою очередь, оснащено втягивающей и удерживающей обмотками
Выход из строя происходит как раз в тот момент, когда возникает дефицит напряжения на удерживающей обмотке. Задача втягивающей обмотки втянуть сердечник, однако тот возвращается на исходную позицию, т. к. его не может удержать удерживающая обмотка. Именно это происходит в момент, когда вы пытаетесь завести машину, поворачивая ключ в замке зажигания. А выглядит это явления для нас в виде щелчков, то есть когда стартер щелкает но не крутит
Реле стартера, в свою очередь, оснащено втягивающей и удерживающей обмотками. Выход из строя происходит как раз в тот момент, когда возникает дефицит напряжения на удерживающей обмотке. Задача втягивающей обмотки втянуть сердечник, однако тот возвращается на исходную позицию, т. к. его не может удержать удерживающая обмотка. Именно это происходит в момент, когда вы пытаетесь завести машину, поворачивая ключ в замке зажигания. А выглядит это явления для нас в виде щелчков, то есть когда стартер щелкает но не крутит
В составе стартера есть так называемое тяговое или как его еще называют втягивающее реле, которое имеет вид небольшого цилиндра, прикрепленного к основанию стартера. Реле стартера, в свою очередь, оснащено втягивающей и удерживающей обмотками. Выход из строя происходит как раз в тот момент, когда возникает дефицит напряжения на удерживающей обмотке. Задача втягивающей обмотки втянуть сердечник, однако тот возвращается на исходную позицию, т. к. его не может удержать удерживающая обмотка. Именно это происходит в момент, когда вы пытаетесь завести машину, поворачивая ключ в замке зажигания. А выглядит это явления для нас в виде щелчков, то есть когда стартер щелкает но не крутит.
Как вы уже знаете, щелчки издает втягивающее реле, причин по которым это происходит может быть несколько. Вот перечень наиболее вероятных причины, по которым стартер не крутит, но щелкает:
- Аккумуляторная батарея (АКБ). Вероятнее всего АКБ просто разрядилась, либо недостаточно заряжена, либо клеммы имеют плохой контакт с высоковольтными проводами. Зарядите аккумулятор и попытайтесь снова запустить мотор.
- Плохая масса кузова с мотором. В данной ситуации рекомендуется взять другой массовой провод и повторить попытку.
Стартер не крутит и слышен один отчетливый щелчок. В таком случае рекомендую проверить массу двигателя, а также крепление тягового реле к корпусу стартера. Проблема может заключаться в плохих или перегоревших контактах на тяговом реле. Если же нет, то скорее всего, поломка кроется неисправности самого механизма стартера, здесь не обойтись без полной его разборки или замены.
Если вы убеждены, что причина когда стартер щелкает, но не крутит именно в самом стартере, вот несколько вероятных причин по которым это может происходить:
- Возможно перегорание силового провода, соединяющего обмотку стартера и тяговое реле.
- Критический износ щеток или втулок стартера.
- Обрыв обмотки стартера или замыкание на обмотке якоря.
- Деформация или разрушение вилки в приводе бендикса.
Подведем итоги
Заметив проблемы со стартером, не оттягивайте с ремонтом, иначе в один неподходящий момент он просто перестанет крутить, а это согласно «закону подлости» произойдет где-нибудь вдали от дома или тогда когда вы будете очень спешить… Проблему когда стартер щелкает, но не крутит можно решить самостоятельно. В сети в избытке всевозможных мануалов по ремонту и замене стартера своими руками. Однако если не уверены, лучше доверьтесь профессионалам, так вы сможете сэкономить свое время, нервы, а иногда и деньги.
Коммутация
Коммутация стартера проста – плюс батареи прикручен к втягивающему реле, минус на корпусе, а для старта подходит провод небольшого сечения с типичного реле, которым управляет замок зажигания.
Схема включения стартера
Реле
Если, при включении зажигания щёлкает реле, но стартер не крутит (и втягивающее реле при этом также не срабатывает) – то причина может быть в самом реле или управляющем кабеле. Точно установить можно достаточно простым способом – необходимо подать «+» питания на управляющую клемму стартера (куда подключен кабель наименьшего сечения, на фото показано стрелкой).
Если стартер начал «крутить», то причина в проводке, реле или замке зажигания.
К слову сказать – если поездка не терпит отлагательств, то таким способом можно завести двигатель. Достаточно лишь включить зажигание и вручную (с помощью подачи плюса питания на управляющую клемму) завести двигатель.
Плохие контакты
Если стартер щёлкает, но не крутит и, при этом, возникают посторонние звуки (как вариант – то щёлкает, то не щёлкает) – необходимо проверить все соединения, особенно силового кабеля.
Дело тут в том, что при запуске двигателя, стартер потребляет достаточно большой так от АКБ – около 200 ампер. Если контакт где-либо недостаточный, то из необходимых 200 ему может «доставаться» лишь 10, чего достаточно для работы втягивающего реле, но недостаточно для запуска. В этом же случае может происходить серия «щелчков».
Необходимо проверить все соединения (включая клеммы АКБ), очистить контактные площадки от окислов, смазать их специальной смазкой и затянуть рекомендуемым моментом.
Подгорели контактные пятаки во втягивающем реле
Эта неисправность проявляется в виде громких щелчков при повороте ключа в положение старт и отпускании ключа. В некоторых случаях возможно срабатывание стартера.
Вот видео пример такой неисправности:
Как быстро продиагностировать контактные пятаки?
Всё предельно просто — открываем капот, берем отвертку, и перемыкаем вот эти две клеммы:
Если при перемыкании проскочит искра, и вы услышите звук вращения электростартера, можете быть уверены — у вас подгорели контактные пятаки.
В этом случае, автомобиль можно завести при помощи отвертки!
Как запустить автомобиль стартером при подгорании контактных пятаков?
Для того чтобы завести автомобиль при подгорании контактных пятаков необходимо одновременно перемкнуть все три контакта на втягивающем реле.
Замыкание двух контактов под гайками необходимо для вращения якоря, а замыкание управляющего контакта для того чтобы обгонная муфта (бендикс) вошла в зацепление с маховиком.
Порядок запуска автомобиля при отказе контактных пятаков:
Автомобиль с механической коробкой передач:
- ставим на стояночный тормоз.
- включаем нейтральную передачу.
- открываем капот и готовим плоскую отвертку.
- поворачиваем ключ в замке зажигания в положение зажигание включено.
- при помощи отвертки замыкаем все три контакта на втягивающем реле ( иногда одной отвертки Бывает мало и приходится брать две).
- после запуска двигателя убираем отвертку и едем до места ремонта.
Автомобиль с автоматической (+вариатор и робот) коробкой передач:
- устанавливаем автомобильный стояночный тормоз (для робота и вариатора).
- открываем капот и готовим отвертку (возможно две).
- включаем зажигание в положение включено, нажимаем тормоз, переводим селектор выбора передач в положение паркинг (Р).
- при помощи отвертки замыкаем все три контакта на втягивающем реле ( иногда одной отвертки Бывает мало и приходится брать две).
- после запуска двигателя убираем отвертку и едем до места ремонта.
Причины возникновения неисправности
Прежде чем начать изучение причин неисправности, напоминаем, что здесь и далее мы говорим о треске стартера, который больше всего похож на громкий дребезг контактов электромагнитного реле. Если из-под капота слышится неприятный металлический скрежет, то он появляется из-за неполноценного зацепления обгонной муфты (бендикса стартера) с зубьями маховика – это совсем другая история.
Чаще всего стартер, при повороте ключа зажигания, трещит по трем причинам:
1. Разряженная аккумуляторная батарея
Чтобы разобраться с причиной возникновения треска из-за разряженной аккумуляторной батареи, давайте вспомним устройство стартера. При повороте ключа зажигания напряжение бортовой сети поступает на обмотку его втягивающего реле. Появляющиеся при этом электромагнитные силы заставляют двигаться якорь устройства. Он замыкает силовые контакты, которыми электродвигатель стартера подключается к аккумулятору, а кроме того, заставляет шестерню бендикса вступать в зацепление с маховиком.
При разряженной аккумуляторной батарее ее энергии может хватать, чтобы притянуть металлический сердечник – о том, чтобы провернуть коленчатый вал не может быть и речи. Как только замыкаются контакты стартера и подается питание на его электромотор, напряжение просаживается до такой степени, что электромагнит оказывается не в состоянии удерживать металлический сердечник. Под действием возвратной пружины он стремится занять исходное положение и размыкает силовые контакты. Восстановившееся напряжение способствует повторному втягиванию якоря, и ситуация воссоздается многократно.
Чтобы убедиться в том, что виновником проблемы является глубокий разряд аккумулятора, достаточно включить несколько потребителей (освещение, электродвигатель отопителя и др.) и нажать на звуковой сигнал. Последний либо не включится вообще, либо будет слышен с хрипами, пониженной амплитудой или затуханием.
2. Плохой контакт двигателя с «массой»
Картина происходящего практически неотличима от рассмотренного выше случая с той лишь разницей, что проверка на разряд аккумулятора завершается с отрицательным результатом – все потребители, включая звуковой сигнал, работают на полную силу.
А вместе с тем, определить, что причиной неисправности выступает плохой контакт между аккумуляторной батареей и двигателем, очень просто – достаточно обратить внимание на контрольную лампу давления масла, которая находится на панели приборов. Если напряжение в бортовой сети авто ниже нормы, то поворот замка зажигания в положение «Пуск» приведет к постепенному затуханию яркости свечения сигнальной лампы (как и всех других). В случае, когда причиной треска втягивающего реле стартера выступает плохая «масса», попытка запуска двигателя приведет к полному ее угасанию в такт со щелчками втягивающего реле
В то же самое время другие индикаторы интенсивность свечения практически не меняют
В случае, когда причиной треска втягивающего реле стартера выступает плохая «масса», попытка запуска двигателя приведет к полному ее угасанию в такт со щелчками втягивающего реле. В то же самое время другие индикаторы интенсивность свечения практически не меняют.
Объясняется все очень просто – «массой» датчика давления масла, как, впрочем, и стартера, является корпус. Поэтому, как только будет утерян электрический контакт между двигателем и аккумулятором, оба этих устройства синхронно перестают работать.
3. Обрыв или замыкание обмотки реле стартера
Еще одной причиной, из-за которой происходит треск втягивающего реле, является межвитковое замыкание или обрыв его удерживающей обмотки. Другими словами, усилий электромагнита становится недостаточно для того, чтобы удерживать в замкнутом состоянии силовые контакты реле стартера и осуществлять зацепление шестерни обгонной муфты с зубчатым венцом маховика. Под действием возвратной пружины бендикс стремится занять исходную позицию, а расположенная на якоре контактная площадка размыкает электрическое соединение. После этого втягивающая обмотка включается вновь и ситуация многократно повторяется, что и становится причиной треска.
Определить, что в данном случае вышло из строя втягивающее реле стартера, можно и по поведению расположенных на панели приборов контрольных ламп. В момент, когда слышны громкие щелчки включения стартера, их яркость не меняется – коммутация электродвигателя стартера происходит на столь короткое время, что напряжение аккумулятора практически не просаживается.
Ещё кое-что полезное для Вас:
- Стартер не крутит втягивающее, но щелкает
- Как проверить втягивающее реле стартера?
- Почему машина не заводится, но стартер крутит?
Механические проблемы
Редко на автомобилях с большим пробегом возможно простое утыкание бендикса в зуб венца. Изначально и зубчатый венец маховика, и зубья бендикса имеют заходные фаски, позволяющие шестерням сцепиться даже при неточном попадании зуба бендикса на пропуск между зубьями маховика. Износ со временем приводит к затуплению заходных фасок, при этом возможна ситуация, когда зуб бендикса упрется в зуб маховика, не дав сердечнику втягивающего реле дойти до конца хода и замкнуть силовые контакты.
«Оживить» машину можно просто: либо замкнуть между собой клеммы на втягивающем реле, чтобы ротор провернулся в другое положение, либо, если нет удобного доступа к стартеру, провернуть сам коленвал за шкив генератора или гидроусилителя с помощью торцевой головки и трещотки. Но это метод «аварийный» — не стоит откладывать ремонт, поскольку подобные проблемы продолжатся в дальнейшем.
Видео: Как проверить стартер, Щёлкает, но не крутит
Заклинил якорь стартера
сталкивался с такой неисправностью несколько раз, но, как правило, щетки сразу приходят в негодность и, без разбора, вы не отличите заклинивание якоря от износа щеток.
Если, каким-то чудом, щетки выдержат, то при повороте ключа в положение старт, вы услышите очень громкий щелчок, а потом, на время, погаснут все приборы(возможно вы почувствуете специфический запах)! Точно так же проявляется отгорание массы!
В любом случае машина сама никуда не поедет. Необходимо делать диагностику и на эвакуаторе/буксире следовать к месту ремонта или стоянки.
На стартер не подается силовой плюс
Для наглядности Посмотрите вот эту картинку:
Без контрольной лампочки или мультиметра, вы не определите эту неисправность! И вообще, без приборов, её можно спутать с износом щеток!
Как видно, если переломится силовой провод, идущий от батареи до втягивающего реле, стартер не сработает, но втягивающее реле будет щёлкать.
Если при визуальном осмотре прямого провода аккумулятор-стартер, вы не видите повреждений, вызывайте бкусир/эвакуатор и следуйте к месту ремонта и диагностики.
На этом у меня сегодня все. Пусть ситуация, когда стартер щелкает, но не крутит с вами больше не происходит. Если у вас остались вопросы или если вы хотите дополнить статью, пишите !

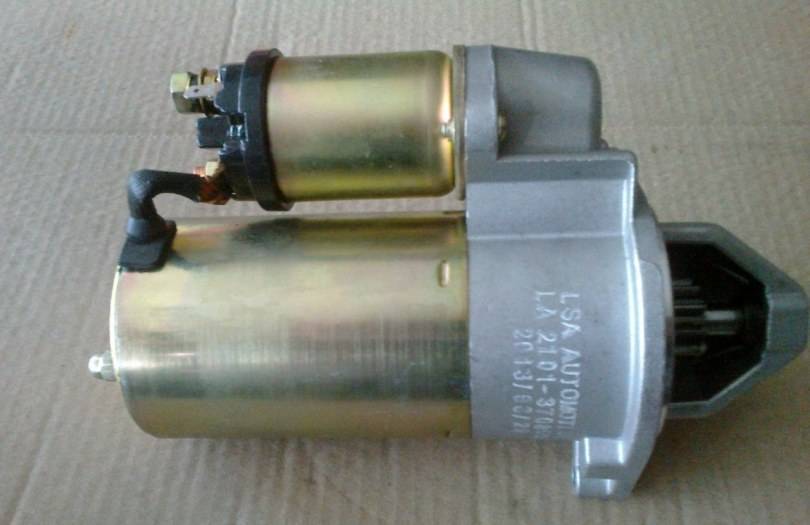

Стартер
Стартер — это электрический двигатель постоянного тока. Основное назначение этого конструктивного элемента привести в движение шатунно-поршневую группу для обеспечения первоначального сжатия топливно-воздушной смеси (ТВС) в цилиндрах. Для обеспечения запуска двигателя достаточна раскрутка маховика до частоты 50-70 об/мин.
При такой частоте вращения и нормальном состоянии цилиндров, поршней и колец обеспечивается сжатие топливно-воздушной смеси до степени, необходимой для воспламенения ТВС и передачи энергии воспламенившейся смеси на плечи коленчатого вала. Далее процесс происходит самостоятельно.
Основная цель применения этого электродвигателя — исключить необходимость применения физической силы и обеспечить удобство эксплуатации автомобиля.
