Где стоит реле стартера ВАЗ 2110: признаки неисправностей, проверка и ремонт

Блок предохранителей и реле

Блок предохранителей и реле находится в левой, нижней части панели приборов. Доступ к нему открывается, если нажать на кнопку и откинуть крышку вниз. Для снятия предохранителей в левой верхней части монтажного блока имеются специальные токонепроводящие щипцы.

1 — К5 — реле дальнего света. Если не работает дальний свет в двух фарах, проверьте это реле. Если не работает одна из фар дальнего света, проверьте предохранители F3 и F13, а также лампы и ручку включения дальнего света.

2 — К4 — реле ближнего света. Если не работает ближний свет в обоих фарах, проверьте это реле. Если не работает только одна фара ближнего света, проверьте предохранители F2 и F12, а также сами лампы и выключатель света.

3 — К1 — контрольное реле исправности ламп.

4 — токонепроводящий пинцет для снятия предохранителей.

5 — реле стеклоподъемников. Если у вас перестали работать электрические стеклоподъёмники, проверьте это реле. Ещё дело может быть в предохранителе F5, либо в самой системе привода стеклоподъёмника. Чтобы добраться до механизма, нужно снять обивку двери. Проверьте электромотор, внешний вид шестерёнок и отсутствие закусывания механизма.

6 — К3 — реле поворотников и аварийной сигнализации. Если у вас не работают поворотники или «аварийка», проверьте это реле и предохранитель F16, а также сами лампы поворотников и ручку их включения.

7 — реле стартера. Если автомобиль не заводится и при этом не крутит стартер, проверьте это реле. Ещё дело может быть в севшем аккумуляторе, а также в самом механизме стартера.

8 — резервные предохранители.

9 — реле противотуманных фар. Если не работают «противотуманки», проверьте это реле и предохранители F4 и F14. Ещё проверьте схему их подключения, исправность проводки и разъёмов, а также сами лампы в фарах и кнопку включения.

Предохранители и реле ВАЗ 2110 — 2112

Предохранители и реле ВАЗ 2110 — 2112, электрические схемы

Если у вас перестали работать какие-то приборы на автомобиле ВАЗ 2110 или ВАЗ 2112, виной тому могут быть предохранители или реле. По крайней мере, первым делом нужно проверить их, а затем делать какие-то выводы относительно неисправностей.

Правильная диагностика многих проблем с электрикой позволит точно определить причину неработоспособности того или иного узла.

Чтобы узнать, за что отвечают предохранители и реле ВАЗ 2110 — 2112 и как найти нужный из них, прочитайте эту статью.

Как и во многих других автомобилях, в ВАЗ-2112 и ВАЗ-2110 при заглушенном двигателе приборы питаются напрямую от аккумулятора. При работающем двигателе напряжение на приборы подаётся с генератора, который одновременно и заряжает аккумулятор.

Если сила тока превысит допустимое значение или произойдёт короткое замыкание, предохранитель цепи перегорает. Мощные электроприборы подключаются через реле.

Блок предохранителей и реле

Блок предохранителей и реле находится в левой, нижней части панели приборов. Доступ к нему открывается, если нажать на кнопку и откинуть крышку вниз.

Для снятия предохранителей в левой верхней части монтажного блока имеются специальные токонепроводящие щипцы.

1 — К5 — реле дальнего света.

Если не работает дальний свет в двух фарах, проверьте это реле. Если не работает одна из фар дальнего света, проверьте предохранители F3 и F13, а также лампы и ручку включения дальнего света.

2 — К4 — реле ближнего света.

Если не работает ближний свет в обоих фарах, проверьте это реле. Если не работает только одна фара ближнего света, проверьте предохранители F2 и F12, а также сами лампы и выключатель света.

3 — К1 — контрольное реле исправности ламп.

4 — токонепроводящий пинцет для снятия предохранителей.

5 — реле стеклоподъемников.

  • Если у вас перестали работать электрические стеклоподъёмники, проверьте это реле. Ещё дело может быть в предохранителе F5, либо в самой системе привода стеклоподъёмника. Чтобы добраться до механизма, нужно снять обивку двери.
  • Проверьте электромотор, внешний вид шестерёнок и отсутствие закусывания механизма.

6 — К3 — реле поворотников и аварийной сигнализации.

Если у вас не работают поворотники или «аварийка», проверьте это реле и предохранитель F16, а также сами лампы поворотников и ручку их включения.

7 — реле стартера.

Если автомобиль не заводится и при этом не крутит стартер, проверьте это реле. Ещё дело может быть в севшем аккумуляторе, а также в самом механизме стартера.

8 — резервные предохранители.

9 — реле противотуманных фар.

  • Если не работают «противотуманки», проверьте это реле и предохранители F4 и F14.
  • Ещё проверьте схему их подключения, исправность проводки и разъёмов, а также сами лампы в фарах и кнопку включения.

10 — К2 — реле стеклоочистителей и стеклоомывателя.

Если у вас не работают «дворники» или омыватель лобового стекла, проверьте это реле. Также проверьте мотор очистителей, насос омывателя и уровень жидкости в бачке омывателя.

11 — К7 — реле обогрева заднего стекла.

  • Если обогрев не работает и заднее стекло запотевает, проверьте это реле и предохранители F8 и F9. Также проверьте контакты подключения к местам клемм элементов обогрева (по краям стекла у задних стоек).
  • Если всё исправно, но обогрев не работает, дело может быть в проводке (перетёрлись провода или что-либо ещё).

Подключение после ремонта

Некоторые автовладельцы почему-то чувствуют неуверенность при подключении узла после проведения на нем определенных манипуляций, связанных с ремонтом. Чтобы все прошло гладко, надо не забыть и пометить отключаемые клеммы. Зато при установке стартера на место, не возникнет лишних проблем. Все контакты перед присоединением необходимо зачистить и обезжирить специальной автомобильным средством.

Выполнить проверку, ремонт и установку тягового реле может любой автовладелец. Работы несложные и отнимают совсем немного времени. Единственный нюанс – расположение стартера в конструкции автомобиля, а именно, насколько удобно можно проводить его обслуживание.

Как проверить работоспособность

Работоспособность реле можно определить, не удаляя его. Рекомендуем провести эту процедуру перед демонтажем узла. Итак, стартер и реле объединены общим корпусом с клеммами

Важно следить, чтобы клеммы между собой не замкнулись. Далее проверка происходит следующим образом:

  1. Необходимо сделать замер максимального напряжения. Оптимально значение – не выше 8В.
  2. При срабатывании стартера температура корпуса не должна превышать 25 градусов. В противном случае узел не будет работать эффективно.
  3. Визуально осмотрите агрегат. Иногда на нем реально заметить трещины или нагар, что говорит о его возможной неработоспособности.

После этого можно приступать к демонтажу устройства. После разборки можно более точно определить исправность втягивающего и при возможности устранить ее. В большинстве случаев владельцам ВАЗ-2110 советуют заменить реле на новое.

Как разобрать втягивающее реле стартера на ВАЗ 2110

При эксплуатации автомобиля ВАЗ 2110 может случиться так, что он в один прекрасный момент перестанет заводиться. Когда осуществляется запуск двигателя, водитель не услышит характерные звуки, но взамен работа начинает сопровождаться странным гудением. Это может достоверно свидетельствовать о возникновении проблем по отношению к реле стартера. В такой ситуации требуется на ВАЗ 2110 замена втягивающего реле.

Иногда бывает так, что работа устройства проходит в нормальном режиме и о поломке ничто не говорит. Но внезапно для того, чтобы завести автомобиль, его приходится толкать. Единственно радикальным решением для устранения проблемы является замена этой детали. В связи с этим возникает еще один вопрос о том, как поменять втягивающее реле на ВАЗ 2110? Надо понимать, что для его замены требуется демонтаж. Как это осуществить на практике и расскажет данный обзор.

Предназначение втягивающего реле

Оно существует для того, чтобы дистанционно включать электрический двигатель стартера. Это необходимо для того, чтобы сцеплялись бендикс и маховик. Подобная конструкция состоит из различных систем с возвращающим, контактным и магнитным механизмом. Они служат для включения двух катушек. Сердечник представлен трубой, в которой находится якорь. Там располагается обмотка из медного провода. Одним концом она соединяется с электродвигателем, а другим с корпусом.

За счет создаваемого электромагнитного поля осуществляется движение якоря в сердечнике. При исчезновении напряжения якорь занимает исходное положение. При подаче питания возникает магнитное поле. При его действии оттягиваются возвратные пружины. Запуск двигателя приводит к исчезновению напряжения. Давление пружины на якорь обусловливает его возвращение в первоначальное положение. При этом контакты размыкаются.

Когда осуществляется замена втягивающего реле стартера, необходимо удостовериться, что проблема заключается именно в нем.

Для проверки работы стартера необходимо взять аккумулятор и два провода:

  • Вначале требуется снять стартер.
  • Вывод реле подсоединяется к положительной клемме аккумулятора.
  • Местом присоединения второго кабеля служит масса стартера.

При наличии щелчка можно сказать о работоспособности бендикса. Он сопровождается быстрым и резким звуком. Вялый, затянутый щелчок свидетельствует о какой-то неисправности. Тогда устройство требуется заменить, а приобретают его в автомагазине.

Алгоритм действий при замене

Когда требуется заменить устройство, сразу же возникает вопрос о том, как разобрать втягивающее реле стартера ВАЗ 2110. При наличии неразборного стартера, требуется реле заменить полностью.

В случае с разборным стартером осуществляются следующие действия:

  • необходимо открутить винты, местом расположения которых является крышка корпуса реле. Иногда концы обмотки необходимо отпаять;
  • требуется осуществить проверку силовых контактов. Довольно часто именно это является причиной неисправности. Если контакты подгорели основательно, требуется их заменить. Если дефект незначительный, то поверхность зачищается наждачкой;
  • порядок сборки по завершении действий носит обратную последовательность.

Приобретая новое устройство, следует взять с собой и старый элемент. Это поможет избежать ошибок при покупке. Фиксация устройства осуществляется тремя винтами.

Прочитав эту статью, водителю теперь становится понятным как снять втягивающее реле стартера ВАЗ 2110.

Как сохранить стартер в рабочем состоянии

Чтобы не довести стартер до кондиции, когда могут случиться вышеописанные ситуации, при которых невозможно завести автомобиль, необходимо соблюдать ряд несложных правил его эксплуатации.

Крутим стартер не более пяти-десяти секунд, после нужно сделать обязательную паузу на пару минут. Если вы проигнорируете данный совет, то рискуете моментально посадить аккумуляторную батарею и сжечь работающий исправный стартер при излишне рьяной попытке завести мотор.

Тогда уже ничто не избавит вас от необходимости покупать новый стартер, поскольку при подгорании обмоток их ремонт вряд ли обойдется дешевле. Причем, зачастую, качественно отремонтировать стартер в таком случае невозможно.

https://youtube.com/watch?v=-UGTrvo2Enk

Не забывайте, первым делом, обратить внимание на аккумулятор, может быть, достаточно просто зарядить его. Оставьте автомобиль на пару часов, и возможно, после зарядки батареи, проблемы будут решены и вы сможете спокойно завести автомобиль и отправиться на нем по своим нуждам

Проверьте контакты и зачистите места соприкосновения кабелей. Особый акцент сделайте на провод минусовой массы, идущей к корпусу автомобиля.

Как бы то ни было, диагностика стартера и ремонт отдельных его элементов, обойдется автолюбителю значительно дешевле, чем его замена на новый, весьма дорогой при покупке, агрегат.

Обращайте внимание на подозрительные звуки при запуске двигателя, и, возможно, это поможет сэкономить вам немалую сумму денег. Для раскручивания коленвала в момент запуска мотора во всех автомобилях используется стартер

Мощность этого устройства позволяет коленчатому валу преодолеть компрессию в цилиндрах и силу трения. Если стартер не крутит, то двигатель не может завестись, как результат, машина стоит на месте. Для автомобилиста худшая ситуация настает тогда, когда при повороте ключа он слышит пощелкивания в силовой установке или тишину

Для раскручивания коленвала в момент запуска мотора во всех автомобилях используется стартер. Мощность этого устройства позволяет коленчатому валу преодолеть компрессию в цилиндрах и силу трения. Если стартер не крутит, то двигатель не может завестись, как результат, машина стоит на месте. Для автомобилиста худшая ситуация настает тогда, когда при повороте ключа он слышит пощелкивания в силовой установке или тишину.

По «молчанию» двигателя нельзя определить, что именно не работает. Хорошо, если это стартер, так как его починить или заменить будет не так дорого, как ремонт мотора ВАЗ 2110. Проблем с этим элементом может быть много, в данной статье собраны основные неисправности и пути их решения. Если есть желание выполнять починку или замену своими руками, то для этого потребуется схема подключения, так как стартер является электрическим устройством.

Замена

По сути, выполнить ремонт реле теоретически можно. Но на деле это редко оправдано с точки зрения финансовых и временных затрат.

Куда более простое и рациональное решение — это замена. Процедура не займет много времени, зато агрегат будет точно работать исправно и надежно. Неизвестно ведь, к какому результату приведет ремонт.

Если неправильно отремонтировать реле, это может привести к блокировке запуска силового агрегата. Затраты на восстановление подобной проблемы куда выше, чем покупка нового качественного реле.

Замена и установка нового втягивающего реле проблем не составит, поскольку процедура выполняется в обратной последовательности разборки.

Действуйте осмотрительно, следите за каждым элементом, который вы разбираете и собираете обратно. Некоторые контакты почистите, если требуется, разболтанные крепежи подтяните. Как ни крути, но по мере эксплуатации автомобиль сильно трясет, он вибрирует, что приводит к банальному откручиванию гаек и болтов. Что самое интересное, это не редко приводит к целому ряду проблем. Потому убедитесь в надежности фиксации каждого отдельно взятого крепежного элемента.

 Загрузка …

Конструкция пускового устройства и где на ВАЗ-2114 находится реле стартера

Стартер «четырнадцатой» представляет собой обычный электродвигатель постоянного тока, состоящий из:

  • корпуса;
  • четырехполюсного якоря (ротора);
  • бендикса (обгонной муфты);
  • втягивающего (тягового) реле.

Корпус устройства закрыт двумя крышками. В конструкции электродвигателя ему отведена роль статора. Внутри него расположен четырехполюсный якорь (вал с обмотками), вращающийся вокруг своей горизонтальной оси. Вал удерживается при помощи двух опорных подшипников, расположенных в корпусе двигателя.

Бендикс, или обгонная муфта – это механизм, который вводит в зацепление шестерню якоря с венцом маховика коленчатого вала. Он расположен в передней части ротора.

Где на ВАЗ-2114 находится реле стартера? Оно расположено прямо на нем. Сверху. По сути, это не обычное, в нашем представлении, устройство, замыкающее контакты. Оно выполняет сразу две функции. Замыкает контакты обмотки якоря, а также приводит в движение бендикс с шестерней.

Как можно замкнуть стартер напрямую

Замкнуть стартер напрямую можно путем соединения с АКБ или через контакты. Оба варианта рабочие, если якорь устройства не повреждён.

Замыкание клемм отверткой, монтировкой или гаечным ключом

Если неисправно тяговое реле, используется метод прямого замыкания любым металлическим стержнем нужной длины. Это может быть отвёртка, гаечный ключ или монтировка. О проблемах со втягивающим свидетельствует характерное пощёлкивание во время поворота ключа в замке зажигания. Стартер в этот момент неспособен провернуть коленвал, так как зубья бендикса не цепляются за венец маховика. Замкнув силовые клеммы стартера, удастся пустить ток на электрообмотки напрямую. Гаечный ключ или отвёртка возьмут на себя функции тягового реле.

На некоторых моделях авто (Ваз 2109, 2110, 2114), чтобы перемкнуть стартер отверткой, надо демонтировать воздушный фильтр и отсоединить фишку, проложенную на контактную группу. После запуска мотора всё обратно собирается.

Возможные последствия

Недостатком данного способа реанимации стартера является риск спалить катушку зажигания автомобиля. По этой причине не рекомендуется повторно совершать процедуру — достаточно одного раза. Если не получилось запустить мотор, значит, проблему нужно искать в другом месте.

Ещё один неприятный момент: в точках соединения отвёртки с контактами, независимо от ампеража автомобиля, образуется ток силой 40-50 А. Из-за этого стержень инструмента может прикипеть, дать сильную отдачу в руку. Решение: без паники скинуть рожковым ключом минусовую клемму.

Подключение напрямую к аккумулятору

Отрезок медного кабеля, клеммы типа «крокодил» и плоский штекер, — вот и всё, что нужно для прямого соединения стартера с АКБ. Из этих трёх компонентов собирается переноска, которая даст возможность завести двигатель. Интегрировать самодельное устройство нужно с силовым кабелем, идущим на стартер. Он имеет разъём, куда и необходимо вдеть провод.

Дальнейшие действия:

  • поставить машину на нейтралку;
  • включить зажигание;
  • соединить «крокодил» с плюсовой клеммой аккумулятора.

Самодельная переноска с крокодилом

Если никаких других неисправностей нет, стартёр должен заработать. После запуска силового агрегата нужно быстро скинуть клемму с аккумулятора. Изготовленный провод выдернуть из соединения, снятый штекер установить на место

Всё делается просто, но рекомендуется соблюдать осторожность. В противном случае можно обжечься или замкнуть что-то

Проверка втягивающего реле стартера

Чтобы определить причину отсутствия соединения зубчатых элементов стартера и двигателя, следует проверить работоспособность втягивающего реле. Для удобства диагностики чаще всего приходится демонтировать весь стартер.

Однако перед тем как приняться за демонтаж стартера, желательно провести несколько простых операций, которые помогут выявить неполадку:

  • Проверить состояние аккумулятора, надежность крепления клемм, удалить окислы с выводов АКБ;
  • Убедиться в том, что электрическая проводка надежно крепится к стартеру гайками. При наличии коррозии зачистить контакты мелкозернистой наждачной бумагой;
  • Найти в автомобиле реле включение стартера и проверить его состояние.

Порядок демонтажа стартера

Для снятия стартера требуется отсоединить провода, которые к нему подходят, а затем открутить болты крепления (обычно два или три).

Зачастую для выполнения этих, на первый взгляд, несложных операций автомобилисту приходится тратить много времени и усилий.

Объясняется это тем, что стартер во многих моделях авто хорошо спрятан в моторном отсеке, и чтобы добраться до него, необходимо изъять из-под капота немало мешающих узлов и механизмов. А в некоторых машинах, например Фольксваген Гольф или Пассат, для его демонтажа потребуется поддержка двигателя.

Лучше всего эту работу проводить на смотровой яме или на эстакаде.

Как проверить втягивающее реле стартера

Когда стартер успешно извлечен из подкапотного пространства, следует его очистить от загрязнений, а окисленные контакты необходимо обработать наждачкой.

  1. Теперь стартер нужно разместить рядом с аккумулятором и подготовить два электрических провода достаточной длины. Лучше всего применять провода для “прикуривания”, которые оснащены “крокодилами”.
  2. Первым делом нужно одним электропроводом соединить плюсовую клемму аккумулятора с соответствующим выводом втягивающего реле.
  3. После этого другой провод подключают к минусовой клемме АКБ.
  4. Осталось лишь прикоснуться свободным концом минусового электропровода к корпусу стартера и узнать результат:
  5. если при соединении произойдет быстрый и отчетливый щелчок в области втягивающего реле, то оно работает;
  6. если признаки “жизни” отсутствуют, значит втягивающее реле нуждается в ремонте или замене.

При работоспособном втягивающем реле, причину неисправности следует искать в цепи питания. Ну а неисправный узел можно попытаться отремонтировать своими руками или заменить на новый.

Наиболее часто встречающиеся поломки

Одной из наиболее встречающихся проблем является расшатывание крепления наконечника силового провода. Его достаточно просто затянуть, заодно проверить все остальные гайки. Второй популярной причиной выхода из строя этого узла считается окисление контактов. Если вы заметили проблему на ранней стадии, то достаточно зачистить контакты и агрегат будет работать исправно. Если чистка не помогает, вам нужно будет их заменить.

Схема

Окись часто возникает на обмотке, что делает невозможность ее блокировки. Можно попробовать очистить обмотку, но бывалые автомобилисты рекомендуют сразу заменять реле, так вам удастся проездить на своем автомобиле без проблем гораздо дольше.

Еще одной вероятной причиной появления проблем с запуском двигателя, является обрыв цепи питания втягивающего. Вам придется их найти и устранить поломку. Найдите оборванные провода и на их место разместите новые. По завершении работы еще раз проверьте цепь питания реле. Одним из способов проверить работоспособность разобранного реле, является проверка его при помощи омметра. Для этого вам нужно расположить щупы прибора на витках двух обмоток.

Иногда достаточно заменить якорь. Это необходимо делать при его замедленном срабатывании или холостой работе. Эти признаки прямо указывают на неисправность самого якоря. Автолюбителю с небольшим опытом будет достаточно сложно определить проблемы с этим элементом.

Ремонтировать реле – более затратное мероприятие, чем его замена, поэтому проще всего сразу же заменить неисправную деталь. Это сохранит ваше время, ведь неизвестно поможет ли ремонт, который зачастую является весьма трудоемким. Попытка восстановления узла таит в себе опасность – при неправильном ремонте реле вы можете остаться без автомобиля на долгое время, так как запуск двигателя будет заблокирован. В этом случае вам потребуется провести уже более сложный ремонт, который невозможно провести без участия специалистов.

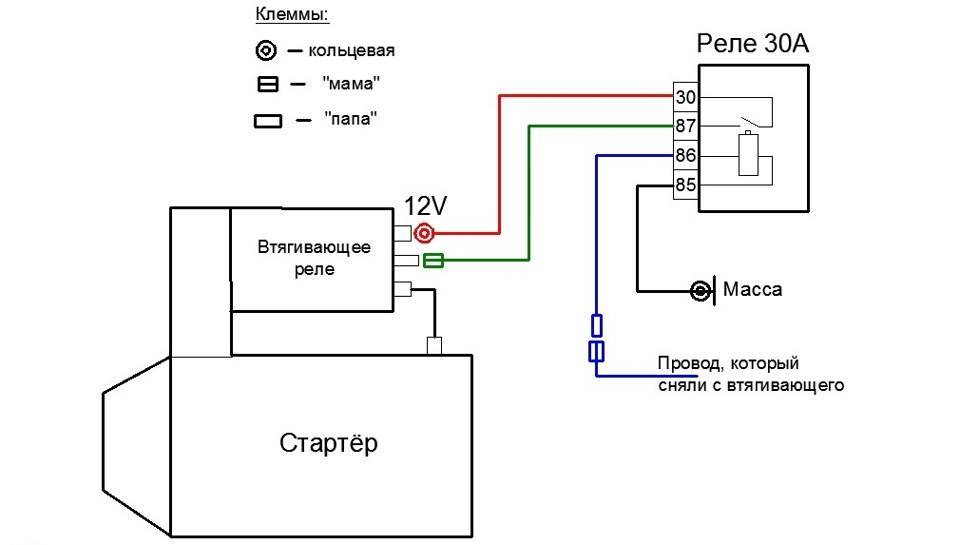

Схема подключения стартера

Схема присутствует в руководстве по эксплуатации и обслуживании ВАЗ 2110. Схема включает в себя следующие элементы стартера: выключатель зажигания, аккумулятор (АКБ), генератор. Это основные элементы, схема работает по следующему принципу:

  1. При запуске мотора напряжение от АКБ подается на обмотки реле через замок зажигания. После этого образуется магнитное поле, за счет которого в действие приводятся шестерни привода;
  2. Запущенный привод приводит в действие маховик двигателя;
  3. Когда контактные болты замыкаются, шестерня работает с помощью удерживающей обмотки;
  4. При возвращении ключа в замок зажигания обмотка обесточивается, тем самым разъединяя маховик двигателя и шестерню. Данная схема работает и в современных автомобилях, в том числе и в моделях ВАЗ.

Стартер щелкает, но не крутит причина Разбираемся, почему стартер не крутит

Стартер — сложный электромеханический агрегат, без которого ваша машина не более чем груда железа. Нет, завести авто каким-нибудь альтернативным способом вам, конечно, удастся, однако это уже совсем другая история. Нередко стартер, задача которого запустить двигатель — дает сбой и выходит из строя, после чего либо стартер щелкает но не крутит, либо вообще стартер не крутит, что еще хуже.

Причины, по которым стартер щелкает но не крутит

Часто причиной становится экстренное или неправильное торможение, при котором стартер состоящий в зацепе с маховиком, получает ток большой силы. Сам стартер относится к электроагрегатам кратковременного действия, поэтому в случае его длительной работы он может выйти из строя, что в большинстве проявляется в виде, когда стартер не крутит или стартер щелкает, но не крутит.

Для того чтобы понять, почему происходят щелчки и отсутствует вращение, нужно обратить внимание на то как устроен стартер. В составе стартера есть так называемое тяговое или как его еще называют втягивающее реле, которое имеет вид небольшого цилиндра, прикрепленного к основанию стартера. Реле стартера, в свою очередь, оснащено втягивающей и удерживающей обмотками

Выход из строя происходит как раз в тот момент, когда возникает дефицит напряжения на удерживающей обмотке. Задача втягивающей обмотки втянуть сердечник, однако тот возвращается на исходную позицию, т. к. его не может удержать удерживающая обмотка. Именно это происходит в момент, когда вы пытаетесь завести машину, поворачивая ключ в замке зажигания. А выглядит это явления для нас в виде щелчков, то есть когда стартер щелкает но не крутит

Реле стартера, в свою очередь, оснащено втягивающей и удерживающей обмотками. Выход из строя происходит как раз в тот момент, когда возникает дефицит напряжения на удерживающей обмотке. Задача втягивающей обмотки втянуть сердечник, однако тот возвращается на исходную позицию, т. к. его не может удержать удерживающая обмотка. Именно это происходит в момент, когда вы пытаетесь завести машину, поворачивая ключ в замке зажигания. А выглядит это явления для нас в виде щелчков, то есть когда стартер щелкает но не крутит

В составе стартера есть так называемое тяговое или как его еще называют втягивающее реле, которое имеет вид небольшого цилиндра, прикрепленного к основанию стартера. Реле стартера, в свою очередь, оснащено втягивающей и удерживающей обмотками. Выход из строя происходит как раз в тот момент, когда возникает дефицит напряжения на удерживающей обмотке. Задача втягивающей обмотки втянуть сердечник, однако тот возвращается на исходную позицию, т. к. его не может удержать удерживающая обмотка. Именно это происходит в момент, когда вы пытаетесь завести машину, поворачивая ключ в замке зажигания. А выглядит это явления для нас в виде щелчков, то есть когда стартер щелкает но не крутит.

Как вы уже знаете, щелчки издает втягивающее реле, причин по которым это происходит может быть несколько. Вот перечень наиболее вероятных причины, по которым стартер не крутит, но щелкает:

  1. Аккумуляторная батарея (АКБ). Вероятнее всего АКБ просто разрядилась, либо недостаточно заряжена, либо клеммы имеют плохой контакт с высоковольтными проводами. Зарядите аккумулятор и попытайтесь снова запустить мотор.
  2. Плохая масса кузова с мотором. В данной ситуации рекомендуется взять другой массовой провод и повторить попытку.

Стартер не крутит и слышен один отчетливый щелчок. В таком случае рекомендую проверить массу двигателя, а также крепление тягового реле к корпусу стартера. Проблема может заключаться в плохих или перегоревших контактах на тяговом реле. Если же нет, то скорее всего, поломка кроется неисправности самого механизма стартера, здесь не обойтись без полной его разборки или замены.

Если вы убеждены, что причина когда стартер щелкает, но не крутит именно в самом стартере, вот несколько вероятных причин по которым это может происходить:

  1. Возможно перегорание силового провода, соединяющего обмотку стартера и тяговое реле.
  2. Критический износ щеток или втулок стартера.
  3. Обрыв обмотки стартера или замыкание на обмотке якоря.
  4. Деформация или разрушение вилки в приводе бендикса.

Подведем итоги.

Заметив проблемы со стартером, не оттягивайте с ремонтом, иначе в один неподходящий момент он просто перестанет крутить, а это согласно «закону подлости» произойдет где-нибудь вдали от дома или тогда когда вы будете очень спешить… Проблему когда стартер щелкает, но не крутит можно решить самостоятельно. В сети в избытке всевозможных мануалов по ремонту и замене стартера своими руками. Однако если не уверены, лучше доверьтесь профессионалам, так вы сможете сэкономить свое время, нервы, а иногда и деньги.
