Подогреватели тосола, типы устройств, установка

Для чего нужен прибор

Ранее водители прибегали к экстремальным методам прогрева легковых и грузовых авто. Для этого применяли открытые источники огня, электроплитки и другие приборы, которые издавали хоть малейшее тепло. Но данные методы не только были малоэффективными, но и небезопасными.

С течением времени инженеры разработали новые электрические аппараты, предназначенные именно для предварительной подготовки мотора к запуску – предпусковые подогреватели двигателя 220В с помпой. Данный аппарат монтируется в охладительной системе мотора. Он осуществляет принудительную циркуляцию теплоносителя в виде подогретого тосола, что существенно сокращает время на прогрев.

Подогреватели, работающие от электричества

Электроподогреватели подключаются к сети 220 В с помощью кабеля. Встречаются три типа устройств:

• внешние;
• накладные;
• встраиваемые.

Последний тип устанавливают в блок цилиндров, предварительно убрав противоледную заглушку. После включения в сеть разогревается спираль, тепло передается блоку и антифризу.

Охлаждающая жидкость циркулирует естественным путем без дополнительного нагнетания насосом. Из-за этого разогрев происходит медленно. Но преимущества такого устройства в цене. Пользоваться устройствами можно в тех местах, где есть розетки (гаражи, оборудованные автостоянки).

Если сравнивать встраиваемые обогреватели с накладными, то первые считаются более эффективными, поскольку непосредственно контактируют с антифризом. Но накладные тоже имеют свое преимущество. Они не влияют на штатную систему охлаждения, поэтому после их установки действует гарантия на ремонт авто.

Самые популярные производители электрических моделей — северные компании DEFA(Норвегия) и Calix (Швеция).

Популярным отечественным электрическим подогревателем считается Спутник благодаря доступной цене и хорошему подогреву. Тюменская компания выпускает накладные электрообогреватели Северс, которые подключают к мотору через патрубки. Нагреватель снабжен термовыключателем и регулятором температуры, а также имеет встроенный клапан, через который охлаждающая жидкость импульсно циркулирует. Это значительно повышает эффективность устройства.

Назначение предпускового подогревателя и принцип его работы

Таким подогревателем называют устройство, которое предназначено для предварительного подогрева двигателя без его запуска с целью облечения его пуска. Данное устройство представляет собой нагревательный элемент, работающий от электрической сети, который довольно быстро подогревает охлаждающую жидкость и многие другие системы двигателя.

Данные подогреватели принято относить неавтономными. Впервые такое устройство было изобретено и применено в 1949 году Эндрю Фримэном. Для этого данный агрегат прикручивали к блоку цилиндров вместо сливного болта охлаждающей жидкости. Наиболее широкое распространение данные устройства получили в странах, где низкие температуры являются, чуть ли, не постоянным климатом региона: Северные широты России, Канада, а также многие штаты Америки, расположенные в северной части, и многие другие. Обычно, в таких регионах имеются специальные парковки, с розеткой, которая служит для подключения предпусковых подогревателей.

Любой современный предпусковой подогреватель состоит из следующих элементов:

• Нагревательный элемент, рассчитанный на 500-4000 Вт, который вкручивается в любое из существующих технологических отверстий в блоке цилиндров, через которые обеспечивается свободный доступ к охлаждающей жидкости. Другой вариант подключения представляет собой включение нагревательного элемента посредством патрубков, однако в этом случае, придется лить тосола больше, чем обычно.
• Электронный блок управления. Это устройство контролирует процесс нагрева и во многих случаях имеют специальный таймер, который отключает устройство от сети, если температура тосола достигла 90 градусов.
• Специальный блок, который выполняет зарядку аккумуляторных батарей (если речь идет об автономных подогревателях). Дело в том, что такие устройства потребляют довольно много энергии, которая затем нужна будет для первичного пуска двигателя. Если подогреватель «высосет» всю энергию, то ее не хватит для запуска и тогда смысл в таком подогревателе попросту пропадает.

Работа подогревателя тосола основывается на большом сопротивлении нагревательного элемента

При подключении его к сети, неважно какой, ток начинает протекать по всей длине толстой спирали. Так как она имеет большое сопротивление, возникает утечка токов, что сопровождается повышенным нагревом проводника. Таким образом, спираль нагревается и передает свое тепло на охлаждающую жидкость двигателя, которая, свою очередь, подогревает все системы двигателя

Таким образом, спираль нагревается и передает свое тепло на охлаждающую жидкость двигателя, которая, свою очередь, подогревает все системы двигателя.

Особенности устройства.

На рынке присутствует широкий выбор предпусковых подогревателей, которые отличаются по своим эксплуатационным показателям. Таким образом, не возникает проблем с подбором аппарата для любого типа автотранспорта, будь то грузовая или легковая машина.

Практически у всех подогревателей одинаковое строение, но отличаются внешне. Они обладают функцией принудительной циркуляции ОЖ (помпой), и относятся к резервуарному типу.

В аппарате Лунфей имеется следующие элементы:

Взаимодействие с жидкостью происходит через электрический подогреватель. Составной корпус, который разделён перегородкой, надёжно защищает контакт ОЖ с электрическими элементами установки.

Антифриз поступает через специальное углубление. Оно надёжно изолировано от того, в котором находятся элементы электропитания. Крыльчатка насоса и нагревательное устройство подсоединяются в это углубление. Через отводящий и подающий выводы, которые находятся на корпусе аппарата в резервуар для нагрева попадает ОЖ.

Схема установки

Чтобы разобраться какой котел от 220В выбрать из всего разнообразия модельного ряда на рынке, важно учесть такие факторы:

• котел от 220В со специализированным покрытием;
• котел без точек закипания, чтобы не образовывались отложения;
• дешевый котел плохо сочетается с агрессивной средой антифриза.

Котел производится с такой градацией по мощности:

• 1,5 кВт – для двигателя 16кл;
• 1,0 кВт – для двигателя 8кл;
• 0,5 кВт – для использования на стоянке для регулярного подогрева двигателя.

Наглядный пример

Период для подогрева подбирается индивидуально, экспериментируя и выбирая. Решающие факторы:

• разновидность двигателя;
• номинальная мощность котла;
• температура воздуха окружающей среды.

Сейчас котлы выпускают из пластмассы квадратной формы.

Приобрести котел можно на сайтах производителя, в специализированных торговых точках или на авторынке.

За счет широкого ассортимента и множества моделей устройство подбирается для легковых и грузовых автомобилей, внедорожников.

Устанавливается котел в специальном отделе двигателя. В более ранних авто такое место не предусмотрено.

Производителями предпускового подогревателя в инструкции регламентируется процесс и схема его установки. Процедура установки простая, ее выполняют и своими силами. Что для этого нужно:

• приобрести тосол;
• яма;
• два часа времени.

В зависимости от компании производителя у схемы установки несколько вариаций. Установка выполняется:

• с монтажом в блок – сложность установки, но больший КПД работы прибора;
• как отдельное устройство – в нижней точке системы для охлаждения, врезается в кольцо малого круга.

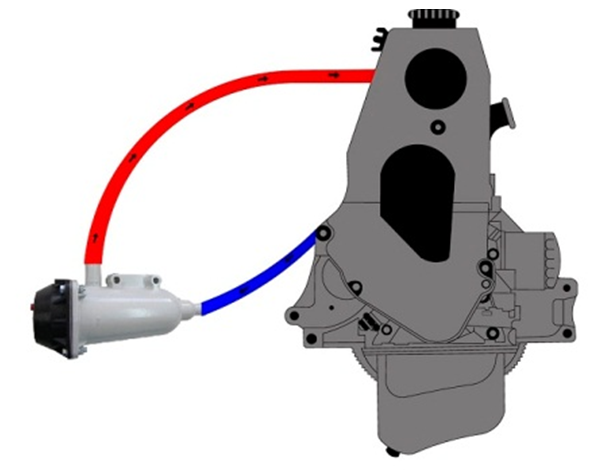

Наглядная схема установки котла:

• монтируется электрический подогреватель к цилиндрам на спецскобы;
• вынимают автоматический датчик температуры;
• подсоединяют штуцер;
• ввинчивают в штуцер температурный датчик;
• снимают сливную пробку;
• вворачивают отвод для шланга для подачи тосола;
• на оба шланга ставят хомуты.

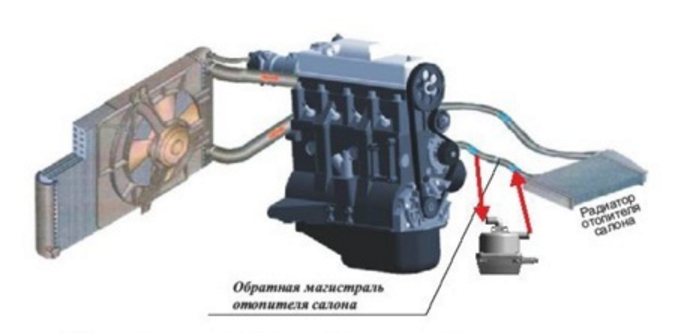

Схема установки содержит и вариант, при котором выход от подогревателя в тройник. Для этого разрезают верхний патрубок радиатора. Тогда охлаждающая жидкость идет в блок на выход в котел. В этом случае головка сильно нагреется, а блок будет теплый.

Иногда используют метод подключения противоположный, при котором выход из нагревателя идет в блок. Охлаждающая жидкость – горячая, с меньшей плотностью, ей проще пройти в сечение переходника. При этом варианте блок слишком нагреется, в отличие от головки, а во время запуска двигателя его рабочая температура не опускается.

Для данного вида моделей предзапускных электрических нагревателей, в соответствии с местоположением термостата и сливного отверстия на моторе, используется один из видов схем установки:

• поступательный метод;
• параллельный способ.

Параллельный способ предполагает не использование меньшего из оборотов циркуляции охлаждающего вещества от сопротивляемости самого подогревателя. Схема эффективно выполняется несколькими решениями.

Термодатчик на верхнем патрубке, нет крана для слива:

• отбор и вброс тосола с патрубка обратки через тройничный диск;
• отбор охлаждающего средства с нижнего шланга радиатора, вброс в трубку печки;
• отбор с патрубка обратки, вброс через тройник в верхний патрубок.

Термодатчик на нижнем элементе, на блоке есть кран для слива:

• отбор средства со сливного крана через штуцер, вброс – в блок двигателя;
• отбор с нижнего трубки радиатора, вброс в блок;
• отбор из блока, вброс в верхний патрубок через тройничный элемент.

Ход монтажа:

• определяют подающий и отбирающий шланги согласно инструкции;
• выбирают место и рассчитывают расстояние для обоих шлангов;
• сливают охлаждающее средство;
• снимают трубки, идущие к печке;
• устанавливают уже готовые шланги;
• к свободным краям шлангов фиксируют подогреватель;
• заполняют полость тосолом.

За и против прогрева двигателя

Всем нам говорят что необходимо прогревать двигатель приблизительно в течении 10-15 минут. И не стоит делать это в движении. Все это подкрепляют словами: — износ вашего двигателя значительно увеличится и чревато капитальным ремонтом. Однако испытания непрогретых двигателей говорят о другом, при нагрузке, движении, автомобиль прогревается до рабочей температуры значительно быстрее, а это экономия и времени и денег. Зная это, авто-владельцы все таки отдают предпочтение старым привычкам и продолжают прогревать двигатель перед поездкой. Сегодня, стремительный рост новых технологий, позволяет значительно сократить время на прогрев автомобилей.

Почему выгоднее использовать 220-вольтовые устройства?

А теперь поговорим о преимуществах. Первая причина, по которой приобретаются данные подогреватели тосола (то есть те, которые работают от сети 220 В), это их невысокая цена и надежность. Но самое главное, из-за чего автомобилисты ценят такой прибор, так это его простота и легкость установки. Монтировать его и подключать к системе гораздо проще, чем аналогичное устройство, работающее от бортовой сети автомобиля. К тому же такой прибор разогреет салон и зарядит аккумулятор, в то время как бортовой подогреватель лишь разрядит его своим ТЭНом.

Если в вашем автомобиле имеется такое устройство, как подогреватель тосола (ВАЗ 2110 — в том числе), он всегда будет в прогретом состоянии, соответственно, вы не будете тратить свое время и нервы на то, чтобы нагреть мотор в лютый мороз. После нескольких минут работы данного обогревателя у вас будет не только прогретый двигатель, но и теплый салон. А ведь каждый из нас не понаслышке знает, каково садиться в мороз в остывший автомобиль. При -20 градусах холод пробирает аж до костей, а еле-еле рабочая печка потихоньку только начинает подавать теплый воздух. Вдобавок к этому — обледеневшие стекла, которые практически невозможно избавить ото льда… В общем, картина не самая хорошая, особенно для владельцев ВАЗов, в которых плохая не только «обесшумка», но и печка. С подогревателем вы всегда будете садиться в теплый салон и не будете мучиться, отдирая с наружной стороны стекла замерзшие кусочки льда.

Виды предпусковых подогревателей двигателя

Для начала давайте определимся с тем, что такое предпусковой подогреватель двигателя. Это специальное устройство, подогревающее жидкость в системе охлаждения автомобиля (антифриз) и облегчающее запуск двигателя при низких температурах.

Необходимость в предпусковом подогреве отпадает, если авто постоянно ночует в теплом гараже, а также, если зима в регионе мягкая и температура редко опускается ниже -5 °С.

Предпусковые подогреватели принципиально отличаются вариантами исполнения и источниками питания, и делятся на две категории:

1. Электрические предпусковые подогреватели двигателя – это устройства, работающие от внешнего источника электроэнергии. Они просты, поэтому имеют невысокую стоимость, а подключаются, как правило, к обычной бытовой розетке с напряжением 220В.
2. Автономные предпусковые подогреватели двигателя имеют более сложную конструкцию, а цена на них заметно выше, чем на электрические. Они питаются либо из топливного системы автомобиля, либо имеют собственный бак для топлива.

Электрические предпусковые подогреватели двигателя

Электрический предпусковой подогреватель двигателя устроен довольно просто. Его конструкция представляет собой вольфрамовую спираль, помещенную в блок цилиндров. Подогреватель подключается к обыкновенной розетке с напряжением 220В, в результате чего спираль нагревается и подогревает охлаждающую жидкость.

В зависимости от сложности и цены, электрический предпусковой подогреватель может быть укомплектован дополнительными опциями:

• устройством для подзарядки аккумуляторной батареи;
• вентилятором;
• таймером-терморегулятором;
• пультом дистанционного управления.

Цена электрического подогревателя двигателя на 220В во многом зависит от наличия или отсутствия определенных функций.

К недостаткам электрических подогревателей двигателя можно отнести высокое потребление электроэнергии. Не стоит удивляться, если всего за одну ночь подогреватель накрутит на счетчике дополнительные 10 кВт/ч.

Что касается производителей, то самой востребованной в нашей стране является продукция норвежской компании Defa.

Автономные предпусковые подогреватели двигателя

Автономный предпусковой подогреватель двигателя намного удобней электрического, так как он не привязывает водителя к розетке 220В. Принцип его работы основан на идее естественной циркуляции жидкости (термосифон).

Это значит, что прогревшийся в нём антифриз поднимается вверх (по закону физики об уменьшении плотности нагретого вещества), выходит из подогревателя и попадает в систему охлаждения двигателя. Там он остывает и снова поступает в подогреватель. Вот так образуется замкнутый цикл.

Впервые подобные механизмы появились в Скандинавии и некоторых других северных странах. Постепенно они попали и в Россию. Главная задача такой техники – поддерживать постоянную температуру тосола на отметке ≈20 °С.

Монтаж автономного подогревателя осуществляется одним из 2-х способов:

1. Подключением к системе электропитания авто;
2. Подключением к системе охлаждения.

Тип двигателя (бензиновый или дизельный) не играет никой роли.

Принцип работы автономного подогревателя двигателя достаточно прост:

• в небольшую камеру сгорания подается воздушно-топливная смесь, которая в последствии воспламеняется от свечи;
• полые стенки камеры сгорания являются теплообменником (по ним циркулирует антифриз);
• в результате сгорания топлива антифриз в теплообменнике нагревается до необходимой температуры;
• после подогрева насос подает теплый антифриз в малый контур системы охлаждения двигателя.

Достоинством автономного подогревателя двигателя является то, что кроме облегчения запуска мотора, он обеспечивает практически моментальный обогрев салона автомобиля, а также оттаивание стекол. Монтаж такой установки возможен практически в любое удобное место под капотом.

Самыми популярными производителями автономных подогревателей являются компании Webasto и Eberspacher. Они изготавливают подогреватели как для дизельных двигателей, так и для бензиновых моторов.

Кроме стандартных функций, в списке доступных опций для автономных моделей значатся:

• таймер-терморегулятор;
• пульт дистанционного управления;
• подключение управления к мобильному телефону.

Для чего предназначен и как устроен

Когда двигатель запускается после длительной стоянки, в первые секунды его детали соприкасаются между собой без смазки. Вязкость холодного моторного масла более высокая, чем в диапазоне рабочих температур мотора. Поэтому, чтобы смазывающая жидкость проникла по узким маслопроводам к деталям двигателя, нужно некоторое время. Особенно страдают от холодного запуска детали поршневой группы. Таким образом, запуски непрогретых моторов сокращают их ресурс до 1.5 раз. Для того чтобы этого избежать, а также облегчить старт движка в морозную погоду, предназначены предпусковые обогреватели, питающиеся от сети 220 В.

Это устройство способно за 30 минут нагреть мотор даже при сильном морозе

Устройство и работа предпускового подогревателя

Современный подогреватель устроен довольно просто и мало чем отличается от кипятильника. Принцип его работы состоит в том, чтобы нагреть охлаждающую жидкость (антифриз, тосол) до рабочей температуры, от 60 до 70 °C. Нагреваясь, жидкость начинает перемещаться по патрубкам системы охлаждения, нагревая при этом детали двигателя. Для ускорения теплообмена, многие модели снабжены помпами, создающими давление в малом контуре охлаждающей системы.

Чтобы создать давление за счёт разницы температур, нагреватели без помпы подключаются к охлаждающей системе в самой низкой её точке. Устройство с насосом можно подключить к охлаждающей системе в любом месте. Когда температура достигает заданной величины, реле просто отключит нагревательный элемент. Если температура вновь понизится, реле опять включит нагрев тосола. Таким образом, можно заблаговременно подключить устройство, не боясь перегреть охлаждающую жидкость.

Кроме нагрева рубашки охлаждения движка, нагреватели могут параллельно:

• заряжать аккумуляторы;
• нагнетать тёплый воздух в салон;
• управляться дистанционно, включаясь и выключаясь по команде из пульта.

Так можно подключать нагреватели с помпами и без них Мощность нагревательных элементов колеблется в диапазоне от 500 Ватт до 4 квт. Набор дополнительных возможностей зависит от модели и комплектности каждого такого устройства. В продаже есть и довольно простые подогреватели, которые вкручиваются в заглушки или сливные пробки охлаждающих систем моторов.

Сфера применения и разнообразие моделей

Простое устройство и невысокая стоимость являются главными преимуществами предпусковых подогревателей 220 вольт, перед другими их разновидностями. Эти устройства можно самостоятельно установить на любой автомобиль. Нужно только определиться с креплением прибора в подкапотном пространстве и следовать инструкции производителя по установке. Единственное условие, ограничивающее сферу применения — обязательное наличие невдалеке электрической розетки.

Есть модели с дистанционным пультом, на котором можно устанавливать температуру нагрева жидкости и время подогрева таймера

Такие нагреватели лучше всего подойдут для частных домовладельцев или автовладельцев, живущих на нижних этажах многоэтажек. Довольны будут и те, кто имеет неподалёку гараж с подведённым электричеством. Ведь электрическим подогревателем можно управлять дистанционно, с расстояния до 1 километра (при прямой видимости). Если же на пути сигнала будут препятствия, дистанция значительно сократится.

Сегодня автомобилисты могут приобрести предпусковые подогреватели как российского, так и зарубежного производства. Популярны у автомобилистов китайские приборы «Лунфэй», а также норвежские DEFA. Немецкие обогреватели Webasto не очень удобны из-за сложностей в установке, к тому же дороги. Среди изделий российского производства можно отметить торговые марки «Северс» и «Старт», выпускающиеся с комплектами монтажных запчастей для отечественных и зарубежных моделей авто. К каждой модели есть собственный набор монтажных деталей, вместе с инструкцией по установке.

В зависимости от объёма двигателя, можно выбрать модели мощностью от 1 до 3 кВт

Видео: эффективность и особенности электрических предпусковых подогревателей

https://youtube.com/watch?v=Q6acUbOSBhY

Способы установки

Способ монтажа устройства может быть самым разным, поэтому следует перед началом установки тщательно изучить инструкцию. У многих моделей при врезке необходимо строго соблюдать размещение прибора относительно двигателя. В противном случае циркуляция жидкости (особенно в самотечных моделях) может быть нарушена и прибор полноценно выполнять свои функции не сможет.

Рассмотрим самые распространенные методы установки предпусковых подогревателей на авто. Поскольку модель «Старт» конструктивно и внешне идентичная с версиями «Старт М» (разница только в размерах и мощности), то рассмотрим, монтаж на примере последних (им чаще отдают предпочтения автовладельцы).

Установка подогревателя двигателя «Старт М» согласно инструкции осуществляется по параллельной схеме. Особенность этой схемы заключается в том, что подача антифриза для разогрева ведется с блока цилиндров.

Для этого вместо сливной пробки на блоке устанавливается специальный штуцер-переходник. В некоторых случаях для подачи может использоваться заглушка на блоке (в некоторых комплектах с подогревателем идет идентичная заглушка, но с отверстием под штуцер). Слив же разогретой жидкости делается в верхний патрубок, ведущий от радиатора к двигателю.

При этом следует соблюдать определенные правила, чтобы подогреватель нормально функционировал после установки:

• Инструкция по установке подогревателя «Старт М» предусматривает, что прибор должен находится ниже по уровню чем точка забора (ниже сливной пробки или заглушки, вместо которых установлен штуцер);
• Подающий и отводящий патрубки должны иметь небольшой уклон, при этом не допускается, чтоб у них были перегибы или горбы (из-за них нарушается циркуляция);
• Положение прибора относительно двигателя – только горизонтальное (допускается наклон не более 15 град.), при этом выходной патрубок должен быть направлен вверх;

Подогреватели «Старт Турбо», поскольку в их конструкции имеется помпа, не требуют таких жестких условий установки, поскольку циркуляция жидкости – принудительна.

Способ установки его подбирается в зависимости от приобретенного комплекта. Так, набор «Универсальный №1» предназначен для монтажа по последовательной схеме.

Такой метод подразумевает, что устройство врезается только в один патрубок – подачи или отвода ОЖ к радиатору печки. То есть, для монтажа достаточно разрезать требуемую трубку, в этот разрез установить подогреватель и места соединений закрепить хомутами. После этого нужно вертикально прикрепить прибор при помощи кронштейна к двигателю.

А вот в наборе «Универсальный №2» имеются все необходимые элементы для врезки в систему как последовательным, так и параллельным способами. Что касается второго метода, то некоторые слив разогретого антифриза делают не в верхний патрубок радиатора, а подающую на печку трубку.

Что касается подогревателя «Старт Классик», то установка его не отличается от монтажа модели «Старт М» с одной лишь разницей – прибор должен располагаться вертикально (можно с небольшим углом наклона).

Все остальные модели – М1, М2, МП, то поскольку они проточные, монтаж их осуществляется только по последовательной схеме и врезаются они в патрубки ведущие от радиатора.

Статьи в тему:

• Описание и установка подогревателя «Лунфей»
• Описание и установка подогревателя «Альянс»
• Самодельный предпусковой подогреватель двигателя Ваз

Как работают подогреватели тосола с помпой?

Принцип действия данного инструмента очень прост. В подогревателе сжигается топливо (дизель или же бензин), которое отбирается от системы питания автомобиля, и за счет этого происходит нагрев ОЖ мотора. Тосол при этом прокачивается по большому кругу и проходит через ДВС и штатный радиатор отопления. Последний в свою очередь греет воздух, теплый поток которого направляется в салон. То есть теплая энергия направляется не только в охлаждающую систему, но и вовнутрь автомобиля. В случае с электрическими устройствами нагревается ТЭН, при этом основная часть энергии приходит с аккумулятора либо же постоянного источника 220 Вольт, простыми словами — стационарной розетки, которая имеется почти в каждом гараже.

Лучшие жидкостные предпусковые подогреватели

Как подогреть мотор, когда розетки рядом нет? Вариант один – жечь собственное топливо. Так устроены автономные предпусковые подогреватели: это небольшие печки, сжигающие топливо, забираемое из бака, и греющие встроенный теплообменник. Такой предпусковой подогреватель легко автоматизировать – подключить к нему таймер, выход управления от сигнализации.

Теплостар предпусковой BINAR-5S (бензин)

BINAR-5S

Контроль работы «BINAR-5S» осуществляется через сигнализацию, пульт-таймер или через приложение по GSM-модему. Это дает возможность по команде или по расписанию подогревать антифриз в автомобиле до температуры 85 0С с последующим отключением или догревом на малой мощности.

Инструкция по эксплуатации BINAR-5S

Thermo Top Evo Comfort

Комплект оборудования предназначенный для подключения к салонному отопителю либо как отдельного агрегата для облегченного запуска авто зимой.

Thermo Top Evo Comfort

Устанавливается на все виды техники, включая коммерческий транспорт и грузовые авто.

В комплект входит:

• Thermo Top Evo Comfort (12 вольт, бензин) 9036778A,
• монтажный комплект,
• жгут проводов,
• топливный насос,
• циркуляционный насос,
• топливная трубка,
• воздухозаборная труба,
• выхлопная труба,
• глушитель.

Пользователи в отзывах обращают внимание на то, что Thermo Top Evo Comfort хотя и предназначен только для подогрева двигателя без салона (для этого есть более дорогая версия Top Evo Comfort+), в косе проводов включены и провода для функции отопителя салона. Инструкция по эксплуатации Thermo Top Evo Comfort

Инструкция по эксплуатации Thermo Top Evo Comfort

HYDRONIC B5W S

Hydronic B5W S 12В рекомендуется для установки и эксплуатации в транспортных средствах с объемом двигателя 2-4 л.

HYDRONIC B5W S

Бензиновая версия имеет максимальную отопительную мощность 5 кВт при начале цикла прогрева двигателя. В процессе работы, мощность подогревателя двигателя снижается до 1,5 кВт, что приводит к снижению потребления топлива и заряда АКБ.

Инструкция по эксплуатации HYDRONIC B5W S

Установка подогревателя тосола

Разбор установки данного устройства будет производится на примере модели ВАЗ. Для корректной установки необходимо иметь:

• Тосол
• Тару для того, чтобы слить старую охлаждающую жидкость
• Фирменные хомуты
• Подогреватель
• Шланги охлаждающей системы (армированные)

Для установки подогревателя необходимо произвести следующие действия:

Сначала необходимо отсоединить провода от аккумулятора. Далее нужно произвести слитие старого тосола в тару После этого следует снять крышку заборного штуцера у насоса для топлива и на ее место прикрепить шланг, который входит в комплект подогревателя. Нельзя допускать образования пузырей и воздушных прослоек На болт подвески мотора нужно произвести установку прибора. Чтобы это сделать, надо снять гайку на данном болте и произвести монтаж кронштейна для крепления подогревающего элемента. Крепление конструкции производится штатной гайкой. К установленному кронштейну следует присоединить подогревательный блок Далее следует произвести подсоединение подогревателя тосола к охлаждающей системе автомобиля. Для этого нужно снять крышку расширительного бака. Затем перекрыть отопительный кран. Выходной патрубок нагревательного устройства соединяется со шлангом печки от штуцера мотора. Получившуюся конструкцию следует обвязать хомутом Патрубок насоса охлаждающей системы автомобиля соединяется с входящим патрубком нагревателя. Также закрепите конструкцию хомутом. Шланг следует положить по правой стороне брызговика крыла Если имеет место быть двигатель с инжектором, то питательный элемент подогревателя следует протянуть от трубопровода для слива. Чтобы эту операцию осуществить, надо отвернуть шланг слива, поставить на его место штуцер с плотной прокладкой. Фильтр же устанавливается прямиком в штуцер. Фильтр с топливным патрубком соединяется посредством шланга. Произведенные соединения подлежат обязательной фиксации Если имеет место быть карбюраторный тип мотора, то прибор питания подключается к входящему штуцеру бензонасоса по вышеописанному методу Далее труба отвода газовых выработок надевается на штуцер выхлопа подогревателя. Соединение подвязывается хомутами. Труба направляется в ту сторону, которая является противоположной к направлению движения транспортного средства. Труба крепится посредством болтов на кронштейн цилиндрового блока Точно так же производится установка воздушной трубы на подогреватель охлаждающей жидкости. Наконечник следует установить как можно выше, но он не должен мешать механизму открытия и закрытия капота Пульт управления данным устройством следует закрепить винтом или саморезом к панели приборов. Провода следует проложить сквозь специальные отверстия в щитке. Контакты нужно присоединить к гнездам колодок на подогревателе После этого следует произвести подводку питания электричества к гнездам под номерами один, два, три и четыре колодки ХS 4 И наконец, необходимо произвести заливку тосола. Провода к аккумуляторной батарее устанавливаются на прежнее место. Далее следует повернуть отопительный кран вправо до упора и включить двигатель. Рекомендуется сразу же произвести проверку соединений устройства на наличие течи

Выключите двигатель и долейте необходимое количество тосола При работе следует уделять пристальное внимание технике безопасности. Прокладка проводов и шлангов должна осуществляться таким образом, чтобы не получались перегибы и микротрещины Кстати, рекомендуется также произвести замену штатных шлангов на фирменные армированные. После всех проделанных действий нужно включить двигатель и проследить работу на холостых оборотах

Подогреватель следует выключить на пять-десять минут

После всех проделанных действий нужно включить двигатель и проследить работу на холостых оборотах. Подогреватель следует выключить на пять-десять минут.
