Обслуживание и регулировки сцепления Рено Дастер
Сцепление автомобилей Рено Дастер — однодисковое, сухое, с центральной диафрагменной пружиной. Механизм размещен в алюминиевом картере, конструктивно объединенном с коробкой передач и прикрепленном к блоку цилиндров двигателя.
Сцепление используется для кратковременного разъединения двигателя и трансмиссии и их плавного соединения. Кожух сцепления объединен с маховиком двигателя шестью болтами.
В маховик запрессованы три штифта, которые при монтаже сцепления Рено Дастер вступают в соответствующие отверстия кожуха, центрируя его. В кожухе расположена диафрагменная пружина, которая отштампована из листовой пружинной стали.
В свободном состоянии пружина имеет вид усеченного конуса с радиальными прорезями, идущими от внутреннего края пружины. Прорези пружины представляют восемнадцать лепестков, которые являются упругими выжимными рычажками.
За счет упругости рычажков диафрагменная пружина образовывает более равномерное давление на нажимной диск (корзину) сцепления Рено Дастер, что способствует более плавному включению и выключению сцепления. В трех точках кожух сцепления объединен упругими стальными пластинами с нажимным (ведущим) диском.
Кожух с диафрагменной пружиной и нажимным диском представляют неразборный узел (корзина) сцепления, который балансируют на стенде. При выходе из строя корзину сцепления заменяют полностью.
Замена корзины сцепления Рено Дастер нужна при сильном кольцевом износе лепестков диафрагменной пружины и в том случае, если концы лепестков размещены не на одном ярусе.
Замену корзины также производим в случае снижения усилия на педали при выключении сцепления (и, сравнительно, увеличении рабочего хода), что ориентирует на большой изнашивание плоскости нажимного диска или «осадку» диафрагменной пружины.
Ведомый диск сцепления Рено Дастер с пружинным демпфером крутильных колебаний размещен на шлицах первичного вала коробки передач между маховиком двигателя и нажимным диском.
Рис.1. Компоненты сцепления автомобиля Рено Дастер
1 — картер сцепления; 2 — подшипник выключения сцепления; 3 — рабочий цилиндр выключения сцепления; 4 — нажимной диск с кожухом в сборе (корзина); 5 — ведомый диск; 6 — маховик
Рис.2. Нажимной (корзина) и ведомый диск сцепления Renault Duster
1 — кожух; 2 — нажимной диск; 3 — диафрагменная пружина; 4 — фрикционные накладки; 5 — демпферные пружины; 6 — ступица ведомого диска; 7 — опорная стойка; 8 — демпфер крутильных колебаний; 9 — упругие стальные планки
Демпфер крутильных колебаний гасит колебания, появляющиеся от динамических нагрузок в трансмиссии и неравномерной работы двигателя. Две фрикционные накладки ведомого диска сцепления Рено Дастер прикреплены с двух сторон к пружинной пластине, которая в свою очередь приклепана к одной из двух пластин демпфера.
Пружинная полоса имеет волнистую форму. При включении сцепления фрикционные накладки сжимают пружинную планку, что содействует более плавному включению сцепления.
Между пластинами демпфера расположена ступица диска. В пазах ступицы и демпферных пластин размещены пружины демпфера. Демпферные планки объединены опорными стойками.
В ступице диска сцепления Renault Duster наобороте опорных стоек имеются вырезы, которые разрешают ступице отклоняться в предназначенных пределах сравнительно пластин демпфера, сжимая при этом демпферные пружины.
Это позволяет снизить динамические нагрузки в трансмиссии при трогании автомобиля и переключении передач. На ступице ведомого диска сцепления в пластмассовом корпусе размещен демпфер холостого хода, служащий для уменьшения стуков в коробке передач при работе двигателя на холостом ходу.
Замена ведомого диска сцепления Рено Дастер производится при его осевом биении в зоне фрикционных накладок более 0,5 мм, замасливании, растрескивании, задирах или неравномерном износе накладок, ослаблении заклепочных соединений, а также в том случае, если интервал между рабочей поверхностью накладки и головкой заклепки составляет меньше 0,2 мм.
Рабочий цилиндр гидропривода исполнен цельным узлом с подшипником выключения сцепления (выжимным подшипником) и размещается внутри картера сцепления. Рабочий цилиндр прикреплен к картеру сцепления.
Подвижная часть рабочего цилиндра сцепления Рено Дастер объединена с подшипником, который может передвигаться по первичному валу КПП. Пружина (закрытая резиновым гофрированным чехлом), расположенная между цилиндром и обоймой подшипника, непрерывно прижимает подшипник к диафрагменной пружине корзины сцепления. Следовательно, зазоры в механизме сцепления отсутствуют и никакой корректировки не предусмотрено.
РЕНО ДАСТЕР, КАПТЮР, ОШИБКА АБС И ПОЛНОГО ПРИВОДА, РЕШЕНИЕ ПРОБЛЕМЫ!
6561
58
41
00:05:16
25.04.2021
В последнее время технологии и инновации от Рено становятся только хуже и качество новых автомобилей оставляет желать лучшего. В автомобилях появляются всё новые и бестолковые и совсем не технологичные болячки, в данном случае у владельца данного автомобиля загорелась ошибка АБС и ПИЛА перестал работать полный привод. Сама ошибка гласит что проблема с цепью датчика а дальше ты думай и гадай сам что именно сломалось сам датчик, провода или вообще блок АБС глючит. Но не тут то было, раньше на старых блоках АБС инженеры Рено смогли придумать несколько интерпритаций то есть распознаваний проблем для одной цепи АБС, где чётко писалось если есть проблема с мишенью он(компьютер) так и писал то сейчас наверное даже Роберту Бошу в гробу лежится плохо потому как сделали сейчас описание ошибок, она одна единственная на все проблемы связанные с датчиком. Так вот проблему я эту месяц искал и ура нашёл. Дальше всё на видео.
Давай, поехали! –
услышал один из авторов в ответ на глубокомысленные рассуждения, изложенные выше. – Все это правильно, а теперь бери вот этот баул и неси вон к тому «Дастеру»! Когда вместо обычного зарубежного тест-драйва предложила «За рулем» поучаствовать в перегоне автомобиля в Москву, сомнения возникли только в выборе маршрута.
Чтобы успеть с материалом в этот номер, пришлось отказаться от идеи явиться на «Дастере» в Россию. Мы предпочли полторы тысячи километров испано-французских автострад и небольшую, но показательную часть прерий… или как там у них называется то, куда съезжаешь с асфальта.
Еще один признак – на панели приборов: символы D и 4WD LOCK
Сказать, что полноприводный «Дастер» с «автоматом» сразу выдает себя на фоне переднеприводного старшего брата, – погрешить против истины. Поставил режим 2WD – и вот тебе та же машина. Поди почувствуй, насколько изменены передаточные числа в трансмиссии (ответ: увеличены примерно на 5%).
К концу второго дня расход замер на отметке 10,2 л/100 км при средней скорости 72,9 км/ч. Могло быть и поменьше, но для этого «автомату» не хватает парочки ступеней. «Дастер» отнюдь не полигон для новых технических решений, он примеряет проверенные временем (читай: недорогие) агрегаты.
Багажник версии 4×4 меньше на 67 л, поскольку у него выше фальшпол. Зато запаска уложена прямо под ним, а не пристегнута снаружи в заднем свесе. Доставать ее оттуда, а тем более укладывать – сомнительное удовольствие.
При обгонах «автомат» решительно переходит на передачу вниз, принуждая двигатель завывать в попытках разогнать машину. Увы, его усилия теряются где-то между третьей и четвертой передачами, так что вялое опережение совершенно не соответствует шумовым эффектам.
Как включить полный привод на Рено Дастер
Не вдаваясь пока в особенности полного привода Дастера, ведь большинство автолюбителей, как раз и не вникает в техническую сторону вопроса, исследуем то, как включить полный привод на Рено Дастер.
Для активации функции в салоне автомобиля имеется удобная шайба, выполненная довольно аккуратно и, можно сказать, стильно. Он может устанавливаться в одно из трех положений:
- Lock. В этом режиме машина работает на полном приводе. Все же, наверное, придется затронуть техническую сторону, сказав хотя бы, что в режиме Lock муфта, находящаяся в редукторе, блокируется. А мощность равномерно распределяется между осями автомобиля. Данный режим рекомендуется использовать в условиях бездорожья, а также на обледенелой или заснеженной дороге. В режиме Lock, дабы поберечь системы автомобиля, нужно передвигаться на низких скоростях. Максимум – 80 километров в час. На форумах владельцев данной марки автомобиля можно найти некоторую информацию о проведенных испытаниях режима. Нужно отметить, что езда с высокой скоростью в данном режиме может привести к выходу из строя муфты, да и самого редуктора. Последствия, честно говоря, не очень приятные, так как запчасти на Дастер все же стоят недешево;
- 2WD – переднеприводный режим. Шайба в положение 2WD устанавливается, как правило, в условиях города или на трассах, где качество дорожного покрытия, как минимум, удовлетворительное. Езда в данном режиме способствует существенной экономии топлива и оптимизации скорости транспортного средства. Это базовый режим. Только им, наверняка, пользуется большое количество дастероводов;
- AUTO – режим, который обеспечивает максимально качественное сцепление с дорогой. Собственно, название режима подсказывает, что все регулировки, связанные с распределением мощности на оси автомобиля, выполняются компьютером самостоятельно. По умолчанию, на хорошей дороге, работает передний привод. В случае если качество дорожного покрытия ухудшается, система передает часть мощности и на заднюю ось. Все той же электромагнитной муфтой, о которой шла речь выше, может быть передано на заднюю ось до 50% мощности. То есть, автомобиль может двигаться на полном подключаемом приводе. Вопрос о необходимости подключения полного привода только решает не человек, а компьютер.
То, какой из режимов выбирать в конкретной ситуации, должен определять владелец автомобиля. Представляется, что базовым должен стать режим 2WD. Что касается полного привода, то здесь опытные автомобилисты, бесспорно, предпочтут ручной режим. А новичкам рекомендуется довериться автоматике, которая на этой машине вполне добротная и не должна подвести.
Как устроен полный привод?
На Renault Duster используется полноприводная трансмиссия, аналогичная той, что можно встретить на таких автомобилях, как Nissan X-trail и Qashqai (обе компании входят в один концерн).
Для управления режимов трансмиссией используется специальный переключатель, который можно найти на передней панели. Всего используется три режима:
2WD
AUTO
LOCK
Режим 2WD подразумевает езду только на переднем приводе, при этом карданный вал, который должен передавать крутящий момент к заднему редуктору, вращается вхолостую. Это наиболее оптимальный режим для движения по дорогам.
В режиме AUTO ведущими по прежнему остаются передние колеса, однако в этом случае электроника сама решает, когда можно подключать заднюю ось. Например, электромагнитная муфта может срабатывать в том случае, если ведущие колеса начинают проскальзывать. Крутящий момент может распределяться от соотношения 100:0 до 50:50 от передней оси к задней. Этот режим часто используют, например, на заснеженных загородных трассах.
Переведя шайбу-переключатель в режим LOCK, водитель полностью замыкает муфту и теперь полный привод подключен всегда. Правда, работает он только на скорости до 40 км в час, после чего автоматически переходит в режим AUTO. Сделано это не просто так, а для того, что бы трансмиссия не перегревалась, поскольку перегрев может привести к ее поломке. Режим обычно используется для езды по песку, грязи или снегу на небольшой скорости.
В принципе, ничего сложного — схожая в работе система имеется на многих полноприводных автомобилях. Renault Duster AWD (4×4) предлагается как с автоматической коробкой передач, так и механической, причем последняя исключительно шестиступенчатая (для версии 4×2 также предлагается 5-ступенчатая КПП).
И еще. При использование полного привода расход топлива Дастера увеличивается. Кроме того,
Это интересно: Замена передних амортизаторов (стоек) Рено Дастер — фото, видео

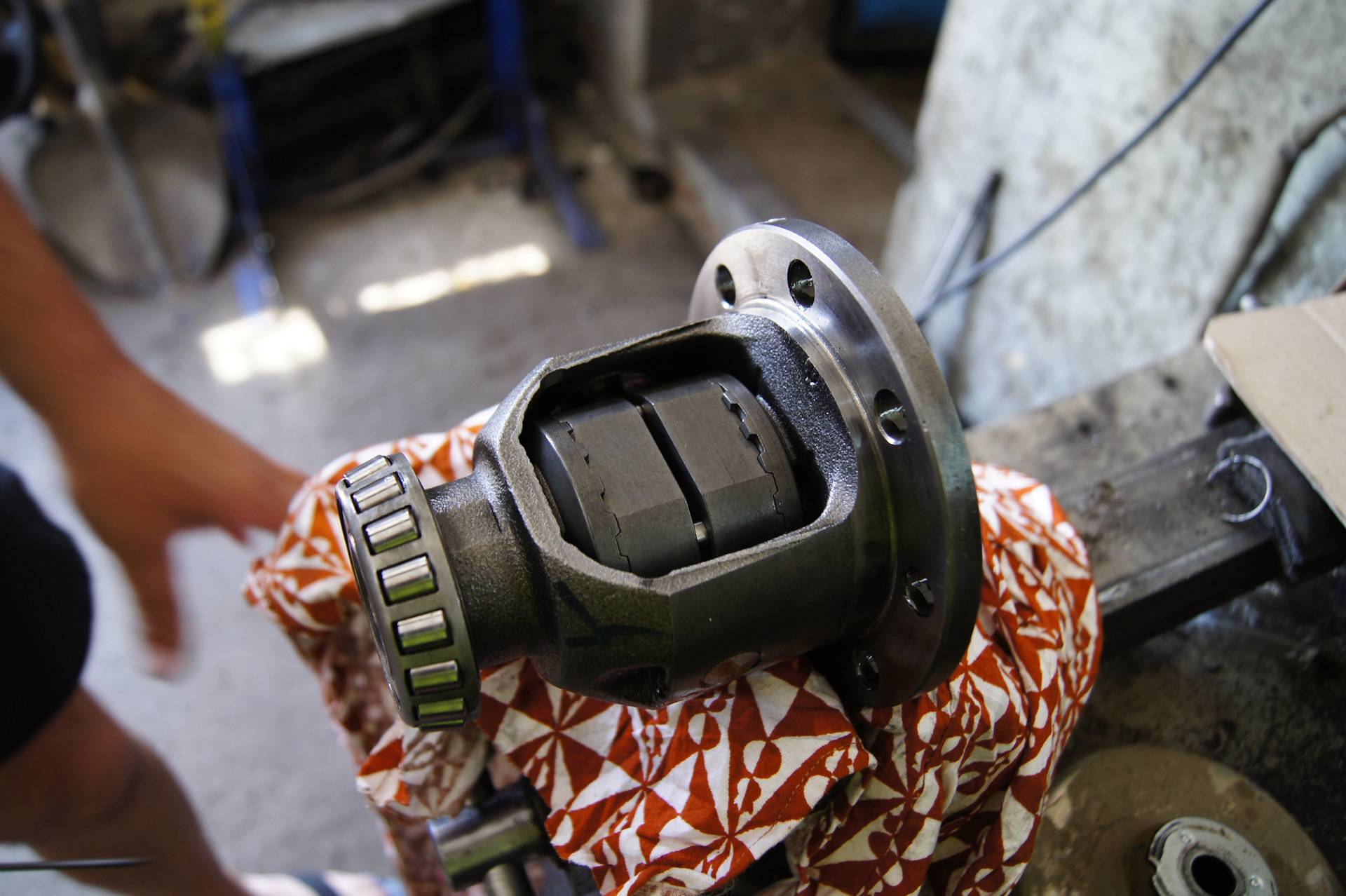

Принцип работы
Конструкция переднеприводных модификаций Дастер не отличается сложностью. Здесь всё просто, так как крутящий момент передаётся только на переднюю ось. Главное достоинство переднеприводного Дастер – дешевизна ремонта. Это значит, что запчасти и комплектующие можно купить по низкой цене. Полноприводная версия французского кроссовера отличается тем, что трансмиссионная коробка оснащается раздаткой, которая передаёт усилие на редуктор. Как мы уже говорили выше, внутри редуктора размещена электромуфта Рено Дастер.
Регулируется муфта при помощи переключателя, расположенного на приборной панели автомобиля. Если данный элемент заблокировать, то работать будут исключительно передние колёса. Передний привод также включается при активированном режиме AUTO на некачественной дороге.

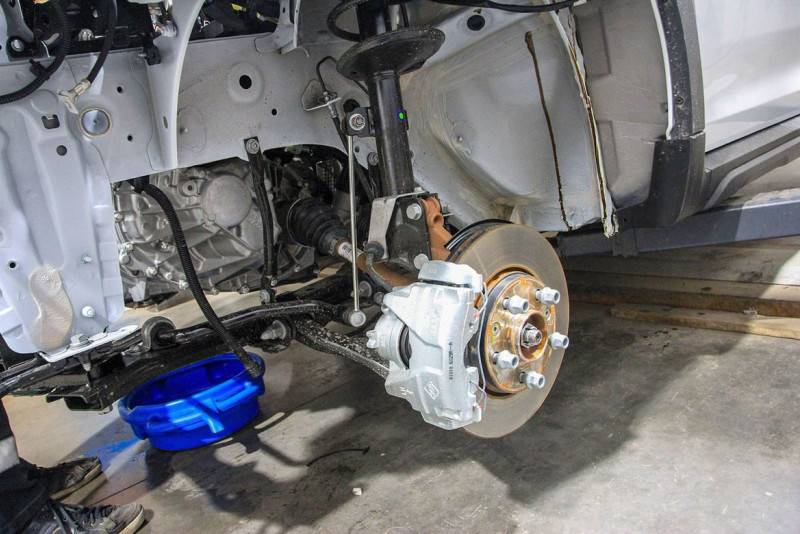

Кузов
В очередной раз мы готовы похвалить французский кроссовер за подход производителя к сборке и обработке кузова. Снизу машина покрыта добротным слоем антикора, и практически все швы обильно промазаны (пусть и не очень аккуратно) герметиком. Кроме того, снизу магистрали закрыты железными, а не пластиковыми щитами. А для защиты выхлопной системы имеется фирменный силовой выступ под днищем. В общем, с коррозийной защитой у «Дастера» все в порядке.
Еще один положительный нюанс — в оптике отечественного производства. В отличие от Arkana фары у Duster обычные галогенные, что заметно их удешевляет. Кроме того, надежнее сделаны и их крепления. Противотуманные фары — от компании Valeo, а лампы с цоколем H11 — от Osram.
Стоит разобраться и с теплошумоизоляцией. Поставляет ее немецкая компания Adler Pelzer Group, имеющая производство в России. По кузову «Дастера» она разбросана специфически — заплатками. На самом деле основной ее слой приклеен не к кузову, а к заднику ворсового покрытия.
Обращаем внимание на слой изоляции между крылом и дверью за передним подкрылком. К сожалению, сделать этот отсек полностью герметичным у Renault не получилось: с уплотнителя внутрь порога стекает влага
Понятно, что при движении вода уйдет сквозь дренажные отверстия, но со временем эти места нужно будет лишний раз проверить на очаги коррозии.
Не стали экономить французы и на резине: даже с базовым мотором 1.6 Renault Duster штатно оснащается очень приличными кроссоверными колесами Continental ContiCrossContact LX2. В рознице такие стоят 25 000 рублей за комплект
Теста Киа Стингер 247-сильного
В Казани мы взяли версию GT-Line с двухлитровым 247-сильным двигателем, который показал средний расход топлива 15-16 литров на сотню.
Впервые на Kia доступен лаунч-контроль. Но все же коробка не совсем честная и сама переключает передачи, когда доходит до красной зоны даже в спорт режиме. Есть небольшая задержка в управлении, хотя в повороты автомобиль ныряет охотно и неплохо разгоняется. Все-таки у немцев отдача и технологичность автомобилей находятся на чуть более высоком уровне. Они делают автомобили, в которых меньше лошадиных сил, но при этом лучшая динамика. Звук выхлопа не назвать громким и, наверное поэтому, он дублируется через колонки в салон, что прибавляет ощущения динамичного автомобиля. На версиях Gt-line и GT стоит аудиосистема премиум-класса Harman/Kardon с 15 динамиками.
Kia Stinger мне понравился — даже в моих немецко-ориентированных глазах он выглядит конкурентоспособным, убедительным выглядит и ценник, на что многие в наше время стали обращать внимание. Прайс-лист на Kia Stinger начинается от величины в 1.93 млн рублей — за эти деньги предлагают заднеприводный автомобиль с двухлитровым турбомотором мощностью 197 л.с
в начальной комплектации Comfort с “ тёплыми ” опциями, круиз-контролем, трёхзонным климат-контролем и базовыми электронными помощниками. За более мощный 247-сильный двигатель придётся доплатить 100 тысяч рублей. Светодиодная передняя оптика и кожаный салон доступны только в полноприводном исполнении, которое дороже базовой комплектации на 20 0 тысяч и оценивается в 2.14 млн рублей. Самый дорогой двухлитровый Stinger версии GT — Line обойдётся без малого в 2.7 млн рублей, а покупатель получит полный компле кт внешних спортивных признаков и электронных ассистентов
Прайс-лист на Kia Stinger начинается от величины в 1.93 млн рублей — за эти деньги предлагают заднеприводный автомобиль с двухлитровым турбомотором мощностью 197 л.с . в начальной комплектации Comfort с “ тёплыми ” опциями, круиз-контролем, трёхзонным климат-контролем и базовыми электронными помощниками. За более мощный 247-сильный двигатель придётся доплатить 100 тысяч рублей. Светодиодная передняя оптика и кожаный салон доступны только в полноприводном исполнении, которое дороже базовой комплектации на 20 0 тысяч и оценивается в 2.14 млн рублей. Самый дорогой двухлитровый Stinger версии GT — Line обойдётся без малого в 2.7 млн рублей, а покупатель получит полный компле кт внешних спортивных признаков и электронных ассистентов.
Версия с 370- сильным V 6 подразумевает максимальн ое оснащение и торгуется в ценовом диапазоне
От автора блога automps.ru Петра Меньших: Благодарю Игоря Сирина (соавтор и ведущий на видео), Геннадия Брослаского, Романа Харитонова, Данияра Набиуллина, Евгения Михалкевича, за участие в подготовке материала.
Видео тест Киа Стингер внизу, технические характеристики в конце статьи.
Что может пойти не так
Залогом долгой эксплуатации машины является своевременное техобслуживание. Поскольку Дастер часто используется в экстремальных дорожных условиях, следует периодически проверять натяжение ремня и исправность подвески. Слабым местом могут оказаться крестовины карданного вала. Необходимо проверять их на наличие люфтов во всех четырех точках крепления. Существуют компании, которые меняют карданный вал в сборе и производят его балансировку.
Следует не забывать о своевременной замене масла в раздатке (переднем угловом редукторе) и редукторе заднего моста. Сроки зависят от условий эксплуатации. Если автомобиль часто подвергается перегрузкам при езде по бездорожью, то масло в указанных агрегатах меняется каждые 30000-40000 км.
Как включить полный привод на Рено Дастер
Не вдаваясь пока в особенности полного привода Дастера, ведь большинство автолюбителей, как раз и не вникает в техническую сторону вопроса, исследуем то, как включить полный привод на Рено Дастер.
Для активации функции в салоне автомобиля имеется удобная шайба, выполненная довольно аккуратно и, можно сказать, стильно. Он может устанавливаться в одно из трех положений:
- Lock. В этом режиме машина работает на полном приводе. Все же, наверное, придется затронуть техническую сторону, сказав хотя бы, что в режиме Lock муфта, находящаяся в редукторе, блокируется. А мощность равномерно распределяется между осями автомобиля. Данный режим рекомендуется использовать в условиях бездорожья, а также на обледенелой или заснеженной дороге. В режиме Lock, дабы поберечь системы автомобиля, нужно передвигаться на низких скоростях. Максимум – 80 километров в час. На форумах владельцев данной марки автомобиля можно найти некоторую информацию о проведенных испытаниях режима. Нужно отметить, что езда с высокой скоростью в данном режиме может привести к выходу из строя муфты, да и самого редуктора. Последствия, честно говоря, не очень приятные, так как запчасти на Дастер все же стоят недешево;
- 2WD – переднеприводный режим. Шайба в положение 2WD устанавливается, как правило, в условиях города или на трассах, где качество дорожного покрытия, как минимум, удовлетворительное. Езда в данном режиме способствует существенной экономии топлива и оптимизации скорости транспортного средства. Это базовый режим. Только им, наверняка, пользуется большое количество дастероводов;
- AUTO – режим, который обеспечивает максимально качественное сцепление с дорогой. Собственно, название режима подсказывает, что все регулировки, связанные с распределением мощности на оси автомобиля, выполняются компьютером самостоятельно. По умолчанию, на хорошей дороге, работает передний привод. В случае если качество дорожного покрытия ухудшается, система передает часть мощности и на заднюю ось. Все той же электромагнитной муфтой, о которой шла речь выше, может быть передано на заднюю ось до 50% мощности. То есть, автомобиль может двигаться на полном подключаемом приводе. Вопрос о необходимости подключения полного привода только решает не человек, а компьютер.
То, какой из режимов выбирать в конкретной ситуации, должен определять владелец автомобиля. Представляется, что базовым должен стать режим 2WD. Что касается полного привода, то здесь опытные автомобилисты, бесспорно, предпочтут ручной режим. А новичкам рекомендуется довериться автоматике, которая на этой машине вполне добротная и не должна подвести.
Как устроен полный привод?
На Renault Duster используется полноприводная трансмиссия, аналогичная той, что можно встретить на таких автомобилях, как Nissan X-trail и Qashqai (обе компании входят в один концерн).
Для управления режимов трансмиссией используется специальный переключатель, который можно найти на передней панели. Всего используется три режима:
2WD
AUTO
LOCK
Режим 2WD подразумевает езду только на переднем приводе, при этом карданный вал, который должен передавать крутящий момент к заднему редуктору, вращается вхолостую. Это наиболее оптимальный режим для движения по дорогам.
В режиме AUTO ведущими по прежнему остаются передние колеса, однако в этом случае электроника сама решает, когда можно подключать заднюю ось. Например, электромагнитная муфта может срабатывать в том случае, если ведущие колеса начинают проскальзывать. Крутящий момент может распределяться от соотношения 100:0 до 50:50 от передней оси к задней. Этот режим часто используют, например, на заснеженных загородных трассах.
Переведя шайбу-переключатель в режим LOCK, водитель полностью замыкает муфту и теперь полный привод подключен всегда. Правда, работает он только на скорости до 40 км в час, после чего автоматически переходит в режим AUTO. Сделано это не просто так, а для того, что бы трансмиссия не перегревалась, поскольку перегрев может привести к ее поломке. Режим обычно используется для езды по песку, грязи или снегу на небольшой скорости.
В принципе, ничего сложного — схожая в работе система имеется на многих полноприводных автомобилях. Renault Duster AWD (4×4) предлагается как с автоматической коробкой передач, так и механической, причем последняя исключительно шестиступенчатая (для версии 4×2 также предлагается 5-ступенчатая КПП).
И еще. При использование полного привода расход топлива Дастера увеличивается. Кроме того,
Это интересно: Замена передних амортизаторов (стоек) Рено Дастер — фото, видео
Какая максимальная скорость на Дастере
Минимум, по официальным техническим характеристикам составляет 158 км/ч. По факту уже 140 — ощутимая скорость, но до 150 он уверенно держится на дороге. Лучше не экспериментировать с поездками при скорости 165 км/ч, выше — при таких показателях автомобиль теряет устойчивость, поскольку изначально разрабатывался совсем для иных целей. Тем более опасно гонять от 170 км/ч.
Разогнаться же до сотни по факту удается секунд за 11-12. Это нормальный показатель для машин этой категории, он лишь подчеркивает, что все так и было задумано разработчиками. Насторожить должен показатель от 15 секунд — это считается плохим признаком.
Разгон дизеля и бензина до 100 — 1,5, 1,6, 2,0
Автомобиль рено дастер бывает с двумя видами двигателей, топливом может быть бензин и дизель, разгон до 100 у них разный. Для иллюстрации данных сведем их в таблицу. Полноприводные версии рено дастер, в которых топливом выступает дизель, имеют больший по времени разгон до 100, а максимальная скорость у них меньше. Это видно из таблицы (модели начиная с 2021 года):
| Модификация | Максимальная скорость, км/ч | Разгон до 100 км/ч, сек |
| 1, 5 dCi МКПП | 158 | 11,8 |
| 1, 5 dCi 6 АКПП | 171 | 11,9 |
| 1,5 dCi полный привод МКПП | 169 | 12,4 |
| 1,6 МКПП бензин | 170 | 11,3 |
| 1,6, бензин полный привод | 173 | 12,9 |
Впрочем, и у моделей первого поколения Рено Дастер показатели почти такие же. Рестайлинг мало что изменил. Из этого понятно, что производитель ориентируется скорее на то, чтобы повысить проходимость Дастера, нежели заставить его побивать скоростные рекорды. Главный ориентир — экономия горючего, безопасность тех, кто сидит внутри, а не разгон дастера. Новые двигатели соответствуют стандарту Евро-6 по экологии.
По заявке производителя рено дастер 2.0 л имеет разгон до 100 10.4 сек. Хотя владельцы отмечают, что реальный показатель меньше заявленного.
