Принцип работы кондиционера в автомобиле или как происходит цикл охлаждения?

Принцип работы кондиционера в машине

Чтобы понять, как работает кондиционер в автомобиле, необходимо обратить внимание на некоторые особенности. Дело в том, что если рассматривать кондиционер бытовой и кондиционер автомобильный, принцип работы похож, но есть и отличия

  • После нажатия на кнопку включения кондиционера в салоне срабатывает электромагнитная муфта.
  • Далее металлический прижимной диск соединяется со шкивом компрессора кондиционера.
  • Указанный шкив постоянно вращается во время работы двигателя (привод реализован за счет ремня навесного оборудования).
  • После начала работы компрессора фреон в газообразном состоянии сжимается и сильно нагревается;
  • Далее горячий фреон попадает в конденсор (радиатор кондиционера), где фреон охлаждается;
  • Для лучшего охлаждения срабатывает дополнительный вентилятор радиатора, включающийся на первую скорость вместе с компрессором;
  • Также охлаждение происходит за счет обдува радиатора набегающими потоками воздуха при движении автомобиля;
  • После охлаждения сжатый фреон конденсируется и переходит в жидкое состояние из газообразного на выходе из конденсора;
  • Затем жидкий фреон попадает в ресивер-осушитель и перетекает ближе к салону автомобиля;
  • Дальше жидкий фреон проходит через терморегулирующий вентиль (ТРВ), установленный на трубопроводе и поступает в испаритель (по сути, испаритель — тоже небольшой радиатор);
  • В случае полного заполнения испарителя жидким фреоном, начинает выходить мощный пар, так как фреон снова переходит из жидкого состояния в газообразное (вскипает);
  • При этом ТРВ закрывается. Если же температура пара будет выше допустимых значений, ТРВ откроется на столько, чтобы площадь проходного сечения позволяла получить необходимую температуру;
  • Процесс кипения фреона сопровождается сильным охлаждением. Это позволяет охладить испаритель;
  • Далее вентилятор попросту сдувает холодный воздух с испарителя, подавая его в салон машины через воздуховоды;
  • После того, как фреон проходит испаритель, охлажденный хладагент снова поступает в компрессор.

При этом магистраль от компрессора до ТРВ – напорная магистраль с тонкими трубками, которые сильно нагреваются. Магистраль от испарителя до компрессора — обратная магистраль, так как давление в ней низкое. Трубки в данной магистрали толстые и холодные.

Пока кондиционер работает, в напорной магистрали давление составляет до 15 атмосфер, тогда как в обратной магистрали не более 2. При выключении компрессора давление падает в обеих магистралях до средней отметки в 5 атмосфер.

Также, чтобы понимать, как работает кондиционер в машине, следует отметить, что систему контролирует группа датчиков. Например, на ресивере есть датчик, включающий вентилятор на вторую скорость. Если же машина стоит в пробке и охлаждение конденсора слабое, тогда давление в напорной магистрали растет, фреон в конденсоре не конденсируется. В этом случае датчик включает вентилятор на максимум.

Если же давление в напорной магистрали слишком высокое, тогда срабатывает датчик, отвечающий за выключение компрессора. Также еще один датчик отключит компрессор, если температура испарителя ниже допустимых значений.

Внутренний блок

Внутренний кондиционер необходим для получения охлажденного воздуха в помещении. Конструкция данного блока позволяет принимать поступивший воздух с улицы и равномерно распределять его в помещении. В связи с этим главными элементами внутреннего устройства являются:

Радиатор (испаритель). Такое название он получил потому, что в стадии охлаждения в трубках происходит испарение фреона, а на таком явлении основан принцип работы контура. От размеров этого прибора во многом зависит мощность агрегата: чем больше кондиционер, тем крупнее должен быть испаритель.

Он представляет собой переплетение трубок с пластинками, которые увеличивают плоскость теплообмена.  По капиллярным сосудам движется хладагент с определенной скоростью и температурой.

Вентилятор (крыльчатка, вал). Для быстрого охлаждения помещения, необходимо воздушный поток принудительно прогнать через охлажденный радиатор. В этом и помогает данная крыльчатка.

У многих моделей испаритель как бы очерчивает конфигурацию вентилятора, тем самым делая компактной установку внутреннего модуля. При этом создается эффективная циркуляция воздушных масс.

Мотор вентилятора. Он крепится специальным кронштейном к коробке модуля и служит для вращения крыльчатки.

Дренажная ванночка. Во время работы кондиционера на радиаторе образуется конденсат. И вот для его сбора существует данный лоток. В нем, кроме влаги, собирается пыль, грязь и прочие посторонние частицы. Поэтому, для лучшего ухода за ним, данное приспособление съемное.

Вертикальные и горизонтальные жалюзи. Двигаются эти элементы от небольших моторов и крепятся под лотком для дренажа. При этом горизонтальные шторки регулируют воздушный поток вверх-вниз, а вертикальные – вправо-влево.

Командный блок. Данная микросхема представляет собой плату, к которой через провода подходят все значимые пусковые элементы двигателей и датчиков.

Фильтр грубой очистки. Он выглядит как сетка из пластмассы, к которой прилипают мелкие частицы пыли, грязи, шерсти. Очищать такой фильтр нужно один раз в две недели во избежание перегрузки двигателя.

Как функционирует агрегат

Чтобы понять, как осуществляется заправка кондиционера авто, нужно разобраться в принципе работы оборудования. В состав этой системы входит несколько компонентов. Потому можно говорить, что кондиционер в машине состоит из:

  • компрессора;
  • конденсатора;
  • испарителя.

Это ключевые элементы, которые играют основную роль в работе оборудования. С практической точки зрения процесс работы кондиционера автомобиля выглядит следующим образом:

  1. Фреон, то есть специальный состав в виде газа, обеспечивающий охлаждение салона, циркулирует внутри замкнутого круга и проходит через все 3 элемента системы.
  2. Компрессор отвечает за сжатие газа, что способствует повышению его температуры.
  3. После этого хладагент, который стал горячим и находится под высоким давлением, переходит в конденсатор. Там он проходит процедуру охлаждения и конденсации, то есть приобретает жидкую форму.
  4. Далее фреон следует к контуру высокого давления и подходит к расширительному клапану. Здесь хладагент распыляется и проникает в испаритель.
  5. Как раз испаритель считается ключевым компонентом, поскольку здесь начинается процесс охлаждения. В испарителе фреон испаряется, что позволяет отводить из воздуха тепло, а хладагент охлаждать.
  6. Поскольку фреон находится в замкнутой системе, он опять оказывается внутри компрессора (в виде холодного газа) со стороны низкого давления. Затем весь процесс повторяется снова и снова.

Но вовсе необязательно быть дипломированным экспертом в вопросе устройства автомобильных систем, чтобы разобраться с тем, как заправить кондиционер в автомобиле.

Порядок работы системы

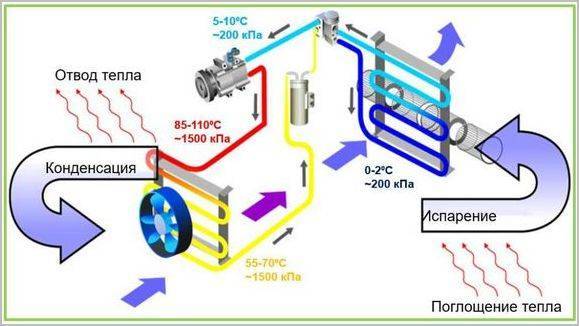

Перенос тепла происходит циклически по мере прохождения рабочего тела через все участки системы кондиционирования.

Компрессор нагнетает давление в своей выходной магистрали, фреон сжимается до уровня в 10-15 атмосфер, его температура возрастает. Чем больше энергии приобретает газ в компрессоре, тем выше общая эффективность системы. Именно эта энергия будет затем отобрана, что вызовет понижение температуры в области салонного расширителя.

Для сброса энергии в виде тепла при сохранении давления газ сразу после компрессора поступает в радиатор-конденсатор. Здесь он интенсивно обдувается забортным воздухом, имеющим в любом случае более низкую температуру. По мере охлаждения газ проходит точку росы при данном давлении и переходит в жидкое фазовое состояние, одновременно очищаясь в фильтре.

После радиатора хладоагент попадает на вход дросселирующего управляемого клапана. На нём имеется значительный перепад давления, что вызывает интенсивное закипание жидкой фазы с образованием газа низкой температуры. Давление падает практически до атмосферного, а температура снижается до отрицательной величины. Рабочее тело готово к попаданию в испаритель кондиционера.

Салонный радиатор, через который проходит холодный фреон, обдувается вентилятором и принимает на себя тепло воздуха. Температура в салоне уменьшается, что и требуется от системы кондиционирования. В процессе охлаждения из воздуха конденсируется влага, удаляемая через дренажные трубки и отверстия. Автоматика не позволит работать при чрезмерно низкой температуре окружающего воздуха, что не даст обмерзать поверхности испарителя, препятствуя нормальному теплообмену.

Далее охлаждённый газ низкого давления проходит через регулирующий клапан, предоставляя ему информацию о производительности системы, после чего вновь попадает на вход компрессора, замыкая цикл.

Компрессор

Газообразный хладагент по трубопро­воду поступает в компрессор, который приводится в действие от вала двигателя. Компрес­сор сжимает газ до высокого давления. Компрессор работает от муфты, которая приводится в действие шкивом коленчатого вала через приводной ремень. Если на электромагнит муфты не подается напряжение, то вращается только сам шкив муфты компрессора и не вращается вал компрессора. При подаче напряжения на магнитную муфту диск и втулка муфты перемещаются назад и соединяются со шкивом. Шкив и диск под действием сил становятся едиными и приводят во вращение вал компрессора.

Компрессоры климатических установок бывают различного типа:

  • поршневые нагнетатели
  • спиральные нагнетатели
  • лопастные нагнетатели
  • аксиально-поршневые нагнетатели с вращающимся наклонным диском
  • с приводом от электродвигателя

Наибольшее распространение для систем кондиционирования нашли компрессоры с переменной производительностью аксиально-поршневого типа.

С ведущим валом компрессора соединена наклонная шайба, которая при своем вра­щении перемещает несколько (5…7) поршней. Корпус с цилиндрами закрыт крышкой с си­стемой клапанов. Производительность компрессора определяется заданной температурой охлаждения. У таких компрессоров может изменяться наклон шайбы, что приводит к изменению хода поршней и, следовательно, производительности

Компрессоры этих типов оказывают меньшее влияние на работу двигателя при включении муфты, что очень важно для маломощных двигателей. Кроме того, они обеспечивают большую стабильность заданной температуры

Компрессор, в зависимости от частоты вращающегося его вала превращает газообразное состояние хладагента низкого давления, идущего от испарителя, в газ высокой температуры и высокого давления (80°С, 15 кг/см2). Газообразное состояние хладагента необходимо для компрессора, поскольку жидкий хладагент нельзя сжать, и это привело бы к разрушению компрессора. Компрессор уплотняет хладагент и нагнетает его в виде горячего газа в конденсатор (сторона высокого давления контура хладагента). Таким образом, компрессор представляет собой место разделения сторон низкого и высокого давления контура хладагента.

Смазка компрессора производится специальным компрессорным маслом, циркулирующим по всей системе вместе с хладагентом. В системах, работающих с фреоном R12, применяются минеральные масла, с R134а – полиалкиленово-гликолевое (PAG). При смешивании этих масел образуется мутная густая масса, приводящая к выходу из строя системы кондиционирования, и в первую очередь компрессора. При дозаправке кондиционера хладагентом и доливке масла используются только те компоненты, которые предназначены для данной системы. Как правило, в моторном отсеке автомобиля есть наклейки, указывающие тип хладагента, его количество и соответствующий ему тип и количество масла (наклейки для R134а – зеленого цвета, для R12 – желтого).

Положительные и отрицательные стороны

Если говорить о достоинствах системы кондиционирования, то оно всего одно – кондиционер обеспечивает прохладу в салоне летом. При этом не нужно открывать окна в авто, поскольку воздух внутрь поступает через систему вентилирования, проходя через салонный фильтр. Поэтому водителю не приходится дышать пыльным воздухом с примесями выхлопных газов (при движении в условиях города и простаивании в пробках).

А вот недостатков кондиционера – достаточно много:

  • Кондиционер – дополнительная система, причем сложная по конструкции и требует обслуживания. Автовладельцу необходимо следить за состоянием трубопроводов и мест их соединений, периодически заправлять его хладагентом;
  • Автомобили, оснащенные этим оборудованием, стоят дороже, а наличие климат-контроля существенно повышает цену на модель.
  • Если привод компрессора осуществляется от коленчатого вала, то включение кондиционера сопровождается значительным падением мощности (до 15 л. с.), что особенно явно проявляется на авто с маломощными силовыми установками. Электропривод же создает значительную нагрузку на бортовую сеть. В любом случае включение кондиционера приводит к увеличению расхода топлива или заряда батарей электромобиля;
  • Воздух, охлажденный кондиционером, подается вентилятором, поэтому в салоне создается сквозняк, который может стать причиной заболевания;
  • Если влага, конденсирующаяся на испарителе, отводится, то бактерии, находящиеся в воздухе, остаются на этом радиаторе. Бактерии и грибки, накопившиеся на испарителе, не только создают неприятный запах в салоне, но и могут стать причиной появления аллергии;
  • Ремонт кондиционера – дорогостоящий, поэтому при его поломке многие автовладельцы, не спешат восстанавливать систему, предпочитая эксплуатировать авто без ремонта системы кондиционирования (на работоспособность двигателя такая поломка никак не влияет);
  • Фреон – химически агрессивное вещество, поэтому со временем он приведет к повреждениям составных компонентов системы, в первую очередь – магистралей и радиаторов. Поэтому поломка оборудования в любом случае произойдет.

Несмотря на большое количество недостатков, кондиционер – популярное оборудование и многие автовладельцы даже не рассматривают авто, не оснащенное таким устройством. А в некоторых европейских странах установка автокондиционера обязательное условие для автопроизводителей, эксплуатация авто без кондиционера в таких странах запрещена.

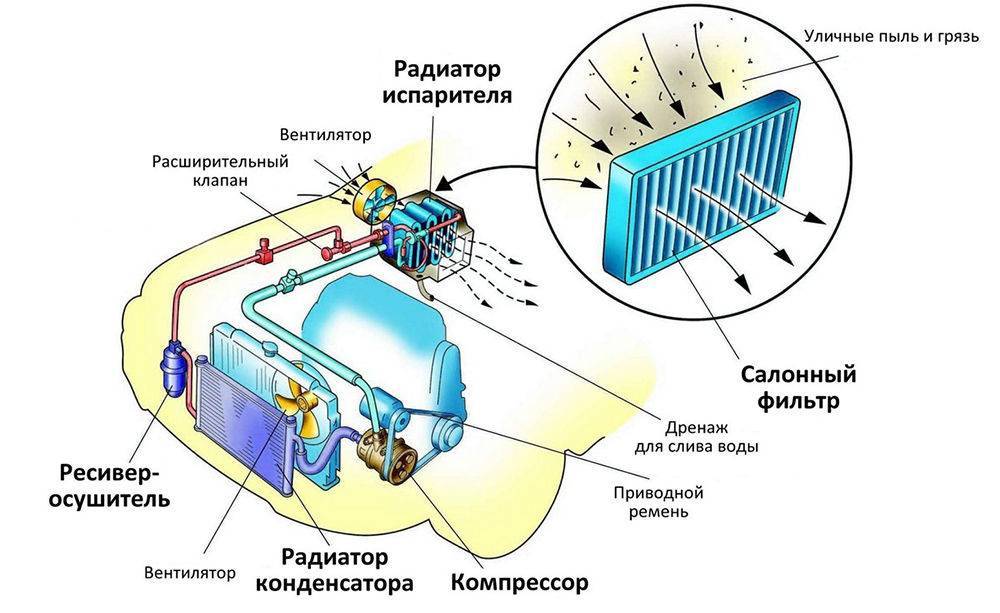

Устройство автомобильного кондиционера

Автомобильный кондиционер представляет собой герметичную систему, заполненную фреоном и специальным компрессорным маслом, растворенном в жидком фреоне. Масло необходимо для смазки компрессора и некоторых компонентов системы. Существует насколько типов расположения узлов систем автокондиционеров, но, несмотря на некоторые отличия, их принципиальная схема одинакова. Мы рассмотрим самый распространенный.

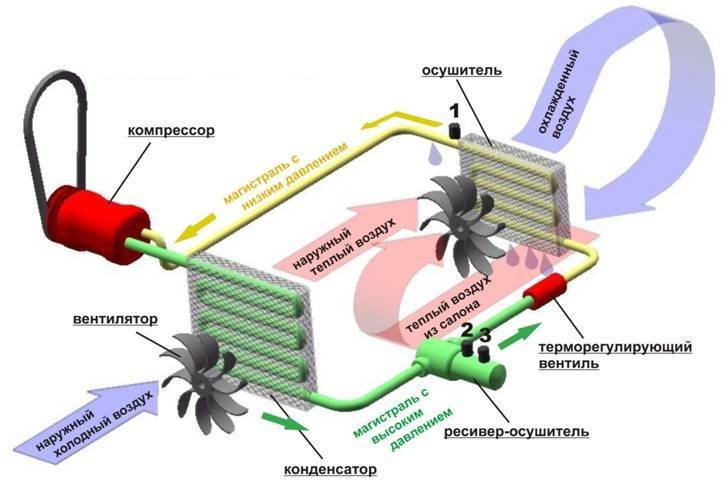

Схема автомобильного кондиционера

При включении кондиционера срабатывает электромагнитная муфта компрессора (1), и прижимной диск (3) примагничивается к шкиву (2) компрессора (шкив приводится в движение ремнем от коленчатого вала двигателя и, даже когда кондиционер выключен, постоянно вращается). Теперь начал работать компрессор (1). Компрессор сжимает газообразный фреон, отчего тот сильно нагревается, и гонит его по трубопроводу в конденсатор (4). Конденсатор часто называют конденсором, радиатором кондиционера. В конденсоре сильно нагретый и сжатый фреон охлаждается. Охладиться фреону помогает вентилятор (5). При движении автомобиля конденсатор дополнительно охлаждается набегающим потоком воздуха. Охладившись, сжатый фреон начинает конденсироваться, и выходит из конденсора уже жидким. После этого жидкий фреон проходит через ресивер-осушитель (6).

Здесь от него отфильтровываются шлаки (продукты износа компрессора, пыль, грязь и пр.) Часто на ресивере-осушителе, есть смотровое окно (9), которое позволяет визуально оценить заполненность системы фреоном. Если система неполная, то при работе компрессора в глазке будет видна молочно-белая пена. Очистившись в ресивере-осушителе (6), жидкий фреон подходит к ТРВ (10). ТРВ (терморегулирующий вентиль) представляет собой специальное устройство, регулирующее разницу температур на выходе из испарителя и кипения хладагента перегрев пара (перегрев), выходящего из испарителя (12).

ТРВ устанавливают на трубопроводе, по которому жидкий фреон поступает в испаритель. Если испаритель полностью заполнен жидким фреоном, то из него выходит насыщенный пар, температура которого равна температуре кипения, и регулирующий орган ТРВ закрывается. Если из испарителя выходит пар, перегрев которого превышает установку ТРВ, то регулирующий орган ТРВ открывается настолько, чтобы площадь его проходного сечения соответствовала допустимой величине. По сути, ТРВ является автоматически регулируемым дросселем. Проходя через ТРВ и попадая в испаритель (12), фреон переходит в газообразное состояние (кипит) и при этом сильно охлаждается, охлаждая и испаритель, а вентилятор (13) сдувает с испарителя холод в салон автомобиля.

Пройдя через испаритель, все еще достаточно холодный фреон попадает снова в компрессор. И процесс повторяется. За правильной работой системы следят различные датчики. Их количество зависит от типа и модели кондиционера. В нашей схеме на ресивере-осушителе (6) стоит датчик (7) включения второй скорости вентилятора (5). Когда охлаждение конденсора (4) недостаточно, давление в напорной магистрали начинает стремительно расти, а фреон в конденсоре перестает конденсироваться. Датчик реагирует на скачок давления и включает вентилятор (5) на полную мощность. Датчик (8) выключает компрессор при значительном повышении давления в напорной магистрали. Датчик (11) выключает компрессор при слишком низкой температуре испарителя (12).

Часть системы от компрессора до ТРВ называется напорной магистралью. Ее всегда можно определить по тонким трубкам, которые теплые или горячие. Часть системы от испарителя до компрессора называется обратной магистралью, или магистралью низкого давления. Она делается из толстых трубок и на ощупь холодная. Если в напорной магистрали во время работы компрессора давление колеблется от 7 до 15 атмосфер (в аварийных случаях и до 30), то в обратной магистрали давление не превышает 1-2 атм. Когда кондиционер выключен, давление в обеих магистралях уравнивается и составляет около 5 атмосфер.

Напольные кондиционеры

Напольные кондиционеры – это единый мобильный блок, который состоит из компрессора, охладительного контура, штор для направления потоков воздуха. Горячий воздух из этого моноблока вытягивается через шланг на улицу, иногда его подключают к вентиляционному люку. У этой системы кондиционирования масса преимуществ, так как работает напольный кондиционер в любом месте; его можно легко перемещать: перевозить на дачу, использовать в квартире, забирать с собой при переезде. Для удобства транспортировки напольный кондиционер оснащен специальными шасси. Данные кондиционеры не рекомендуется устанавливать в наглухо закрытых помещениях, так как работает мобильный кондиционер качественно только при наличии притока свежего воздуха. Изготовленный по современному дизайну данный кондиционер является стильным дополнением любого помещения.

Сколько фреона требуется?

Здесь важна точность. Если система недостаточно заправлена, компрессору будет совсем скучно. За переноску масла отвечает именно фреон, и если его в системе недостаточное количество, то компрессор слишком рано отдаст концы. И это не говоря уже про то, что плохо заправленный кондиционер выдает слишком мало холода, что очень ощутимо в жаркий летний день.

Заправка фреоном через специализированную станцию.

Если же в системе слишком много фреона, лучше тоже не будет, ведь это высокое давление и компрессор будет работать из последних сил, а про холод можно вообще забыть. Да и аварийные отключения тоже бывают.

Сколько же фреона нужно? Просто посмотрите на табличке, что находится прямо под капотом. Там написан и тип используемого хладагента и требуемый объем. Если таблички нет – посмотрите в технической инструкции или попросту спросите у дилера. Как правило, это значение составляет от 500 до 1000 грамм.

Баллон с фреоном R-134a, заправляем в перевернутом положении.

Заправка осуществляется всегда только специальным фреоном и маслом, а именно:

  • фреон R-12: минеральное масло;
  • фреон R-134a – синтетическое масло;
  • либо универсальное масло для обоих типов фреона.

Заправить R-12 вместо R-134a у вас вряд ли получится. Поскольку во всех современных моделях автокондиционеров штуцеры для заправки фреона 134 отличаются от штуцеров для фреона 12 и не подходят друг к другу.

Как выявить неполадки в работе компрессора автокондиционера

Иногда проблемы в работе компрессора выявляются именно после того, как вы заправили в контур свежую порцию газа, особенно после того, как кондиционер долгое время не был достаточно заправлен.

С такой ржавчиной автокондиционер проработает недолго, если вообще еще функционален.

Если система имеет проблема с герметизацией, то в нее проникают водяные пары, которые покрывают ржавчиной лепестковые элементы компрессора. Да, он не заржавеет полностью, однако, этого неприятного налета более чем достаточно, чтобы эффективность работы снизилась.

Порой достаточно долить масла и активировать работу компрессора на высоких оборотах, чтобы он пришел в норму. Но такой метод помогает не всегда, и тогда вам прямая дорога в автосервис.

Для

Компрессор создания необходимого давления газа многопоршневой используют компрессор. На валу с определенным углом установлена отклонения толстая стальная пластина, благодаря двигаются которой поршни. Герметичность цилиндров обеспечивают уплотнители резиновые. Чтобы компрессор не работал постоянно, на установлена валу электромагнитная муфта, которая соединяет устройство это и шкив. Благодаря этому шкив, приводному к подключенный ремню двигателя, крутится постоянно, само, однако устройство включается лишь после напряжения подачи на соленоид электромуфты.

Компрессор любой использует модификации этот принцип коммутации. Благодаря схеме многоцилиндровой компрессор обеспечивает постоянный поток без хладагента скачков давления. Специальное масло, не своих теряющее свойств при любых температурах, компрессор защищает от повреждений. Это масло добавляют фреоном с вместе. Когда хладагент испарился больше наполовину чем, то вместе с фреоном заливают полную масла порцию.

Конденсатор

Конденсатор от радиатора системы отличают охлаждения лишь экстремальные температуры и особый общий, а наполнитель принцип работы тот же. Компрессор конденсатор наполняет раскаленным газом, из-за чего последний тепловую отдает энергию, превращаясь в жидкость и теряя Когда. давление двигатель вращается медленно, компрессор напор снижает хладагента, из-за чего уменьшается и выделяемая энергия тепловая. Это позволяет снизить скорость вентилятора вращения и создаваемый им воздушный поток. Во время машины движения, входящий через решетку радиатора поток воздушный также помогает охлаждать конденсатор. мотор Когда долгое время работает на холостых, охлаждения эффективность падает и вентилятор увеличивает скорость лопастей вращения. Штатный вентилятор системы охлаждения не может всегда обеспечить правильную работу кондиционера, снаружи поэтому устанавливают еще один электрический увеличивающий, вентилятор воздушный поток.

Испаритель и вентилятор

жидкого до Сжатый состояния хладагент поступает в это снова и устройство переходит в газообразное состояние. Из-за этого хладагента температура снижается до отрицательной, что приводит к охлаждению сильному испарителя. Забортный воздух поступает из пространства подкапотного благодаря разряжению, создаваемому вентилятором. фильтр Салонный очищает поступающий воздух от пыли и после, загрязнений чего он обдувает испаритель. Вентилятор, в режима от зависимости работы кондиционера, меняет скорость что, вращения позволяет увеличивать или снижать испарителя обдув. Этот принцип охлаждения входящего одинаков воздуха для любых моделей кондиционеров и климат систем-контроля.

Ресивер

В некоторых случаях полностью не газ выкипает, и по трубкам продолжает движение Если. жидкость она попадет в компрессор, он разрушится из-за ведь, гидроудара жидкость невозможно сжать. Чтобы повреждения избежать этого устройства, между испарителем и устанавливают компрессором ресивер (аккумулятор). Это устройство тот использует же принцип, что и испаритель – попадая в газ, ресивер получает возможность расшириться, благодаря выкипают чему даже небольшие капельки жидкости.

Разновидности кондиционеров

Существует несколько видов охлаждающей техники. Все они работают по одинаковому принципу, но все же имеют свои особенности, отличительные черты. Приспособления различаются по типу подачи воздуха, конструкции, способу установки внутреннего блока.

Инверторный

Такой аппарат предназначен для экономии энергии и увеличения срока службы компрессора. Работа осуществляется не рывками в смене режимов «включение-выключение», а непрерывно, но плавно и не в полную силу. Благодаря такой особенности, двигатель не выходит из строя быстро. Скорость вращения компрессора регулируется при помощи преобразования переменного тока в постоянный и обратно, но уже с другой частотой.

Так работает инверторный кондиционерВажно! Добиться экономии электроэнергии с такой установкой удастся только в том случае, если пользоваться им лишь время от времени. При непрерывной эксплуатации более эффективным окажется обычный агрегат, ведь он не будет тратить лишние силы на конвертацию

Сплит-система

Самый распространенный вариант кондиционирующего оборудования, когда отдельные составляющие находятся не в общем корпусе, а разделяются стенкой и соединяются лишь при помощи труб. Обычно компрессор, кулер и теплообменник располагаются со стороны улицы, а блок с дистанционным управлением внутри здания.

Такие системы не подают свежий воздух, а работают только за счет циркуляции воздушных потоков в помещении. Содержащиеся фильтры помогают не только повышать или понижать температуру, но и очищать воздух, удалять пыль, бактерии, ионизировать воздух. Такая разновидность считается самой экономичной и удобной.

Рекомендация! Несмотря на то, что сплит-системы способны работать и на охлаждение, и на обогрев, не стоит включать прибор при сильном морозе. Их эффективная и безопасная эксплуатация обеспечивается при температуре не ниже 15 градусов Цельсия.

Мультисплит-система

Отличие таких установок заключается в том, что они состоят из одного наружного и нескольких внутренних блоков. Данные экземпляры предназначены для создания оптимальных климатических условий сразу в нескольких комнатах или одной очень большой. При всем удобстве и эффективности подобной техники, она имеет свои минусы, такие как высокая стоимость и сложный монтаж, требующий привлечения специалистов.

В такой системе несколько внутренних блоков

Напольный

При невозможности установить обычную настенную модель (например, если комната имеет маленькие размеры, в связи с чем холодный поток будет попадать прямо на людей) используют напольную конструкцию. Если речь идет о стационарном варианте, то он ничем не отличается от обычной сплит-системы, кроме того, что внутренний блок размещается на полу, а не подвешивается на стену.

Мобильный

Модель отличается от стационарной тем, что все элементы системы расположены внутри одного корпуса, а не разделяются на внешний и внутренний. Такие экземпляры имеют следующие особенности:

  1. Их можно свободно перемещать по комнате и ставить в подходящем месте;
  2. Имеют небольшую мощность, в связи с чем способны создавать нужные климатические условия лишь в небольших помещениях;
  3. Шумные компоненты расположены внутри здания, а не на улице, что приводит к высокому шуму при работе на полную силу;
  4. Возникающий в процессе эксплуатации конденсат собирается в специальную емкость, которую необходимо периодически освобождать от скопившейся жидкости;
  5. Отличный вариант для размещения на кухне, летней даче, при съеме жилья или частых командировках.

Для автомобиля

Принцип работы такой системы ничем не отличается от комнатных. Он также способен формировать и поддерживать оптимальный микроклимат в салоне, дополнительно снижая влажность, устраняя неприятные запахи и очищая воздух. Более современные модели оснащены ионизаторами и увлажнителями для повышения комфорта водителя и пассажиров.

Мобильный кондиционер для автомобиля

Уплотнения, гибкие шланги и сервисные порты

Резиновая смесь, применяемая для изготовления уплотнительных колец:

  • соединений,
  • фитингов,
  • компонентов системы кондиционирования,

используемых с фреоном R134a, представляет собой гидрированный бутадиен-нитрильный каучук (HNBR — Hydrogenated Nitrile Butadiene Rubber).

Резина на основе этой смеси, имеет зелёный оттенок. Смазка уплотнительных колец выполняется посредством минерального масла.

Кондиционер автомобильный — шланги специальные резиновые

Все шланги и трубки, входящие в комплект кондиционера автомобильного, предварительно смазываются. Также подлежат смазыванию уплотнительные кольца, поставляемые в качестве запасных. Другие производители могут использовать уплотнительные кольца другого цвета и размера.

Следует убедиться, что для типа обслуживаемой или ремонтируемой системы используются подходящие уплотнительные кольца. Нельзя использовать уплотнительные кольца под фреон R12 в системе, где заправлен фреон R134a.

Подмена непременно приведёт к повреждению уплотнительных колец по причине отсутствия хлора в составе фреона R134a. Между тем допустимо применять уплотнительные кольца для фреона R134a в системе с фреоном R12.

Гибкие резиновые шланги автомобильного кондиционера: A – под хладагент R12; B – под хладагент R134a; 1(A) – каучуковый нитрил; 1(B) – нейлон; 2(A) – армирование; 2(B) – каучуковый нитрил; 3(A) – резина; 3(B) – армирование; 4 — резина

Гибкие резиновые шланги под фреон R134a и R12 также имеют некоторые отличия. Шланги для хладагента R134a отличаются наличием нейлоновой внутренней облицовкой.

Благодаря такой облицовке, практически полностью исключена утечка хладагента, которая естественным образом происходит по причине пористой структуры резиновых шлангов.

Шланги под фреон R134a имеют меньший наружный диаметр и более тонкие стенки, обеспечивая лучшую гибкость и снижение уровня шума в системе кондиционирования. Нельзя использовать шланги под хладагент R12 в системе кондиционирования на фреоне R134a.

Масло типа PAG и водород, присутствующие в составе хладагента R134a, приводят к быстрому износу обычных нитриловых шлангов для фреона R12. Плюс к этому шланги под хладагент R12 обычно имеют больший наружный диаметр, что способствует увеличению уровня шума.

Кондиционер автомобильный — сервисные порты системы

Сервисные порты для зарядки фреоном устанавливаются:

  • на шланги,
  • на трубки,
  • на фильтры-осушители.

Эти порты зарядки позволяют обслуживать и тестировать систему кондиционирования непосредственно под давлением. Порты разных размеров определяют верхнюю и нижнюю стороны системы кондиционирования.

Пластиковая крышка с резиновым уплотнением используется для закрытия отверстия зарядного порта и предотвращения утечки. Специальная конструкция зарядного клапана разработана для соответствия зарядным портам R134a.

Клапаны Шредера допускают некоторую утечку, поэтому должны закрываться пластиковыми защитными колпачками. Клапаны Шредера, предназначенные для R134a, должны использоваться только в системах на R134a.

При помощи информации: AriaZone

Функции автомобильного кондиционера

Общеизвестной задачей системы кондиционирования является снижение температуры воздуха в салоне. Конечный результат регулируется для создания максимально комфортной температуры внутри автомобиля. Создаваемый холод может быть также использован для охлаждения вещевых ящиков, где в таком случае можно хранить продукты и напитки.

Дополнительной возможностью стало уменьшение влажности воздуха. В зоне снижения его температуры давление водяных паров становится предельным для данного охлаждения, в результате чего вода из воздуха начинает конденсироваться в виде капель жидкости. По специально организованным трубкам вода вытекает наружу, а воздух участвует далее в циркуляции. После неизбежного нагрева внутри салона относительная влажность понижается и становится значительно меньшей, чем была исходно. Этот эффект можно использовать в холодное время года для предотвращения запотевания и обмерзания стёкол автомобиля.

При работе кондиционера воздух пропускается через внутрисалонный фильтр. Благодаря этому он очищается от пыли и мельчайших частиц, вызывающих резкие запахи, раздражение дыхательных путей и аллергические реакции организма. Если использовать качественный фильтрующий элемент с активированным углём и антиаллергенным эффектом, то можно добиться очень высокой чистоты воздуха в салоне и даже удалить взвешенные в нём бактерии и прочие живые организмы.
