Как самому определить, что прогорел клапан ГРМ

Признаки прогоревшего клапана: причины, симптомы прогара клапана, замена, регулировка, ремонт гбц

Конструкция газораспределительной системы большинства двигателей внутреннего сгорания включает в себя систему клапанов. Она регулирует своевременное поступление воздуха или горючей смеси в камеру сгорания и выпуск отработанных газов. Сам клапан постоянно работает в агрессивных условиях под воздействием высоких давлений и температур, которые разрушают корпус детали, приводя к поломке двигателя. Существуют определенные причины и условия, при которых прогорание клапанов происходит значительно быстрее от расчетного периода эксплуатации.

Почему прогорают клапана

Любая трущаяся деталь автомобиля со временем изнашивается. Что касается клапанов, чаще прогорают именно выпускные, так как в отличие от впускных, они не охлаждаются потоком воздуха, нагреваются до 650оС и более уязвимы к прогоранию. В них основной отвод тепла происходит через седла и направляющие, а значит, хороший контакт детали с седлом очень важен. Главными причинами прогорания клапанов являются следующие:

  1. Появление нагара на клапане и седле, создающее дополнительное нагревание.
  2. Износ седла или направляющей клапана, что препятствует полноценному отводу тепла.
  3. Нарушение высоты посадки клапана после притирки, из-за чего его стержень торчит выше и нарушает геометрию коромысла, а при нагреве исчезает положенный зазор.
  4. Занижение допустимого клапанного зазора и износ седла, в результате чего после нагрева клапан плохо прижимается к седлу, пропускает газы, перегревается и прогорает.
  5. Перегрев двигателя, связанный с поломкой системы охлаждения.

Симптомы прогоревшего клапана

Главный признак прогоревшего клапана – отчетливое троение двигателя при всех режимах работы. Также ощутимо падает мощность и растет расход топлива. Признаки поломки сходны с другими проблемами двигателя, и ее легко перепутать со следующими неполадками:

  1. Износом поршневых колец и падением компрессии в цилиндрах.
  2. Поломкой высоковольтных проводов и свечей зажигания.
  3. Поломкой форсунок и неисправностями системы питания.

Для точной диагностики неисправности исключают все вышеназванные варианты в следующем порядке:

1. Проверка исправности свечей зажигания производится на работающем двигателе при холостых оборотах последовательным отсоединением колпака каждой свечи. При снятии внимательно следят за реакцией двигателя и стабильностью его работы. Если двигатель стал работать хуже, значит в цилиндре клапана целы. Если характер работы почти не поменялся, то, скорее всего, проблемный цилиндр обнаружен.

2. На неисправном цилиндре меняют свечу зажигания на заведомо работоспособную, проверяют высоковольтный провод и катушку зажигания. После запуска двигателя становится ясно, была ли поломка в системе зажигания, или требуется дальнейшая диагностика.

3. Если при замене неисправных деталей системы зажигания двигатель продолжает троить, причиной поломки могут служить прогар клапана или неисправности в поршневой группе в виде залегания или износа колец. Обе поломки приводят к низкой компрессии в проблемном цилиндре, но методом ее измерения выяснить, какая именно из двух поломок случилась, не получится. Для этого выполняют следующую дополнительную диагностику:

  • После замера компрессии, в проблемный цилиндр через свечное отверстие заливают несколько мл моторного масла и делают повторный замер. Если компрессия увеличилась, значит проблема в залегании колец, если нет – значит прогорел клапан;
  • На проблемном цилиндре осматривают свечу зажигания. При прогоревшем клапане она будет полностью сухой, и без налета масла. Если поломка связана с поршневой группой, то свеча будет покрыта маслом, а при работе мотора из снятого сапуна можно наблюдать сизый дым.

Как определить неработающий цилиндр?

Суть простейшей проверки сводится к последовательному отключению цилиндров. Имитируя неисправность, мы наблюдаем за изменениями в работе двигателя. После отключения котла, в котором прогорел клапан, изменения в работе будут минимальные. Какими способами это лучше всего сделать?

  1. Снимите со свечи высоковольтный провод. В это время катушка будет переживать повышенные нагрузки, поэтому длительность такого стресс-теста не должна превышать 2-3 секунды. Во избежание риска удара током через растрескавшийся ВВП делать подобную проверку нужно в прорезиненных перчатках либо с помощью плоскогубцев с пластиковыми/резиновыми ручками.
  2. Физически отключите фишку форсунки. При наличии специализированного диагностического оборудования сделать это можно программно, подключившись к автомобилю через разъем OBD-II.

Видео: Почему горят клапана

Зачем менять

Выход из строя клапанов головки блока цилиндров- не редкость. Они могут выйти из строя в нескольких случаях: погнуться при обрыве ремня ГРМ. Если ремень ГРМ перескочит на несколько зубьев, что не редкость при плохо натянутом ремне, будет то же самое, стержень клапана подогнётся, тарелка будет неплотно прилегать к седлу и клапан не сможет держать компрессию. На цепном приводе растянутая цепь нередко перескакивает на несколько зубьев. эффект тот же самый: только что машина спокойно ехала, и вот вдруг стала и ничем ей не помочь.

Другим показанием к замене клапанов может стать их прогар. Такое случается, когда установлен неправильный зазор клапана, а именно, клапан немного «зажат» и не полностью закрывается, что ухудшает теплоотвод. Выхлопные газы делают своё дело, и тарелка клапана прогорает. Иногда вместе с клапаном приходиться заменить седло.

Клапана меняются только на снятой головке, по-другому их нереально высунуть.

Как будет работать двигатель и что будет если клапана зажать?

Как понять, что клапана зажало

Если после запуска мотор нормально работает, но при долгой работе тяга падает – это симптом зажатых клапанов. Еще одним признаком зажатых клапанов могут быть выстрелы в глушитель при сбросе газа. Т.к. камера сгорания не закрыта полностью, компрессия снижается и происходит нарушение рабочего процесса. Лучше при регулировке превысить допустимый зазор, чем сделать его меньше.

Последствием зажатых клапанов является перегрев, повышенный расход топлива и, как следствие, прогар. С прогоревшим клапаном эксплуатировать двигатель нежелательно, это приводит к прогару седла клапана. Что обернется автовладельцу заменой всей головки.

Последствия прогорания клапанов

Водители со стажем знают ответ на вопрос, можно ли ездить с прогоревшим клапаном. При самом оптимальном раскладе, если не обращать внимания на проблему на первых порах, главным следствием прогара клапанного механизма станет увеличившийся расход горючего как следствия падения совокупной мощности мотора по причине неработоспособности одного из клапанов.

Если продолжать игнорировать детонацию двигателя, седло клапана может прогореть насквозь, из-за чего заменой клапанов уже не обойтись – придётся менять и головку.

Иногда в результате раскрошения клапана кусок отколовшегося металла попадает в цилиндр. Если он достаточно крупный, то велика вероятность, что он сможет повредить поршень и даже стенки цилиндра. В последнем случае двигатель подлежит полной замене.

При наличии ГБО процедуру регулировки клапанов следует осуществлять намного чаще – примерно каждые 10000-12000 километров пробега. Причина – более высокие температурные характеристики горения газово-воздушной смеси. Сама процедура регулировки более сложная и ответственная. Дело в том, что выпускные клапаны при использовании газа обычно слегка поджаты. Достаточно их ещё немного поджать, чтобы клапан начало подклинивать, и тогда его прогорание – лишь вопрос времени. Бензиновые агрегаты в этом отношении более безопасны.

Не рекомендуется обеднять газовую смесь ради экономии – потеря мощности двигателем заставит вас с большим усилием, чем обычно, надавливать на педаль акселератора, а в итоге расход даже увеличится, а клапаны при этом начнут подгорать.

Но если регулировка подачи ТВС выполнена правильно, мощность силового агрегата установится на уровне, сравнимом с работой мотора на бензине. Водители, привыкшие ездить на бензине, обычно производят регулировку при появлении детонационных шумов, и это в принципе верно. Но для машин на газу такой подход неприемлем – осуществлять регулировку следует, не дожидаясь уменьшения компрессии, клапан может прогореть и без появления такой симптоматики, как шумы при работе двигателя.

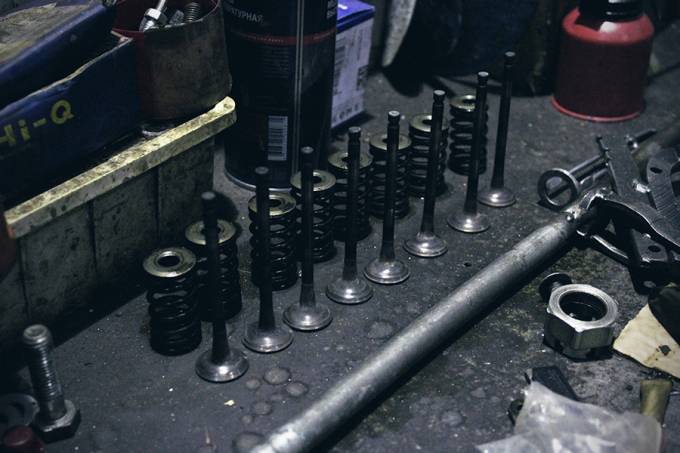

Конструкция

1- клапан, 2- тарелка, 3- пружина.

Клапан вставляется в ГБЦ снизу, а сверху на него устанавливается пружина, которая прижимает клапан к седлу. Пружина упирается в клапан через тарелку, которая фиксируется с помощью сухарей. Между направляющей втулкой клапана и клапаном устанавливают маслосъёмные колпачки, которые удерживают масло и не позволяют ему убежать в камеру сгорания.

Сверху на клапан давит распредвал. Чтобы добраться до клапана, распредвал надо снять. На некоторых двигателях, на той же «классике» жигулей, на распредвал давит на клапан через коромысла, они размещены на другом валу. Вал коромысел надо снять, чтобы получить доступ к клапану.

Как диагностировать прогорание клапана без демонтажа ГБ

В принципе процедура, как определить прогар клапана, не прибегая к снятию головки блока, была описана выше.

Отметим, что для двигателей, которые предусматривают периодическое проведение процедуры регулировки клапанного механизма, несвоевременное его выполнение также грозит прогаром клапанов. Современные силовые агрегаты оснащаются системой автоматической регулировки теплового зазора, однако и в этом случае любые проблемы, связанные с функционированием гидрокомпенсаторов, также могут привести к частичной деформации поверхности клапанов.

Отметим, что при проведении процедуры регулировки слишком зажатые клапана грозят более серьёзными последствиями, чем недожатые. В частности, это приводит к преждевременному износу стержня и направляющей втулки. А это – деформация механизма, изменение его геометрии со всеми вытекающими последствиями, о которых мы поговорим позже.

Такими же неприятностями грозит работа ЦПГ на обеднённой смеси. Особенно страдают при этом моторы с установленным ГБО, а это тенденция последнего времени, связанная с дороговизной бензина по сравнению со сжиженным газом.

Чаще всего автомобилисты, измерив уровень компрессии и установив, что она не соответствует нормативным показателям, спешат диагностировать неисправность с целью уточнения диагноза, хватаясь за комплект ключей и принимаясь за демонтаж головки БЦ. В принципе в этом нет ничего предосудительного, поскольку устранение неисправности всё равно чревато разборкой силового агрегата.

Но имеется способ, позволяющий определить причину ухудшения характеристик двигателя без его разборки. А если вы будете заранее знать, из-за чего мотор начал сбоить, вы быстрее устраните проблему. Сам способ достаточно простой и требует минимального знания конструкции мотора.

Итак, процедура проверки заключается в следующем:

  • заводим двигатель, даём ему выйти на рабочий режим;
  • отсоединяем шланг сапуна и наблюдаем результаты;
  • если из отверстия просто дует тёплым воздухом без дыма или с минимальной, практически невидимой задымленностью, то дело в прогорании клапанов;
  • в тех случаях, когда из отверстия валит хорошо различимый дым плотной консистенции с серым оттенком, причём с явно выраженным запахом выхлопа – мы имеем дело с проблемами поршневой группы. Вероятнее всего – с залеганием колец или прогоранием самого поршня;
  • далее, без оглядки на наличие/отсутствие дыма, выкручиваем свечу из цилиндра, определённого как проблемный. Если повреждена поршневая группа, она будет замасленной, если сухой – то это ещё один довод в пользу наличия проблем с клапанным механизмом.

Если вы определили, что прогорел определённый клапан, можете не сомневаться, что состояние других также не идеально. Убедиться в этом можно, разобрав ГБЦ. Но если состояние других клапанов нормальное, можно поменять только прогоревший, но с обязательной заменой всех маслосъёмных колпачков. И, конечно, не следует забывать о притирке нового клапана.

Почему возникает проблема?

Симптомы и признаки прогоревшего клапана очень схожи с другими видами неисправностей. Причем многие водители до последнего не верят именно в эту неисправность и тратят время на лишние действия.

Клапана выполняют важную функцию. Они позволяют топливу поступать в камеру сгорания. И выпускают сгоревшие газы после окончания их работы. Как понятно из описанного клапана постоянно находятся в агрессивных условиях. На них воздействуют газы и высокие температуры. Это приводит к разрушению металла, из которого состоит клапан. Постепенно он прогорает.

Особенно часто это происходит со старыми автомобилями, клапана которых выполнялись из не очень хороших материалов. Также многие люди делают эту проблему себе сами. Они заправляют свое авто топливом, не предназначенным для него. В итоге повышенная температура горения приводит к повреждению этих элементов ГБЦ (головки блока цилиндров).

Основным признаком прогорания клапанов является троение двигателя. То есть один или несколько цилиндров не работает. При этой неисправности нарушается герметичность камеры сгорания. Прогоревший клапан пропускает газы при сгорании топлива. В итоге они не толкают поршень вниз, а просто выходят напрямую в коллектор. Это приводит к пропуску одного цилиндра.

Водитель замечает именно это в виде троения мотора. Также симптомом такой проблемы является увеличение расхода топлива, что неудивительно, ведь часть его просто улетает в атмосферу.

Что делать?

Конечно, что клапан прогорел, немного неприятно! НО не смертельно! На таком автомобиле лучше не ездить, потому как несгоревшие выхлопы могут повредить . Однозначно нужно менять клапана – клапан! Кстати можно заменить и один неисправный (если найдете, обычно продаются комплектом).

Сами вы навряд ли это сделаете, потому как нужно снимать головку блока и уже в ней менять клапана. Однако с такой работой могут справиться даже не официальные СТО, главное чтобы потом нормально собрали двигатель, и была нормальная компрессия.

НА этом все, следите за своим двигателем лейте только такое топливо, на которое рассчитан ваш автомобиль. Чаще меняйте масло. И ваш двигатель прослужит долго!

Такая неприятность как прогоревший клапан – довольно частое явление, которое встречается как на бензиновых, так и на дизельных моторах, причем она свойственная не только старым моторам с большим пробегом. Эта “болячка” может возникнуть и на совсем свежих двигателях.Своевременное обнаружение прогара клапанов может существенно удешевить ремонт двигателя и минимизировать последствия

Важно также понимать, что эксплуатировать такой мотор – значит серьезно усугублять проблему

Регулировка тепловых зазоров в клапанном механизме двигателя

Замер и регулировку зазоров прово­дим на холодном двигателе. Снимаем экран двигателя. Отсоединяем трос привода дроссель­ной заслонки от сектора дроссельно­го узла (см. «Замена троса привода дроссельной заслонки»). Отвернув три гайки крепления, сни­маем кронштейн троса привода дрос­сельной заслонки и отводим крон­штейн с тросом в сторону (см. «Сня­тие ресивера»).

Крестообразной отверткой ослаб­ляем затяжку хомута нижнего шланга вентиляции картера… …и снимаем шланг с патрубка крыш­ки головки блока цилиндров.

Крестообразной отверткой ослаб­ляем затяжку хомута шланга вен­тиляции картера (основной кон­тур)… …и снимаем шланг с патрубка крышки головки блока цилиндров

Крестообразной отверткой ослаб­ляем затяжку хомута шланга вен­тиляции картера (контур холосто­го хода)… …и отсоединяем шланг от патрубка крышки головки блока цилиндров

Ключом «на 10» отворачиваем две гайки крепления крышки го­ловки блока цилиндров… …и снимаем шайбы.

Снимаем две резиновые втулки.

Снимаем крышку головки блока цилиндров. Снимаем переднюю крышку ремня привода ГРМ (см. «Проверка со­стояния и замена ремня привода газораспределительного механизма»). Порядок проверки и регулировки за­ зоров в механизме привода клапа­нов следующий. Поворачиваем коленчатый вал за болт крепления шкива привода ге­нератора по часовой стрелке до совмещения установочных меток на зубчатом шкиве распредели­тельного вала и задней крышке ремня привода ГРМ (см. «Проверка состояния и замена ремня привода газораспределительного механиз­ма»). Затем доворачиваем коленчатый вал по часовой стрелке еще на 40-50° (2,5-3 зуба на шкиве распредели­тельного вала). В этом положении валов проверяем набором щупов зазоры у первого..

…и третьего кулачков распреде­лительного вала. Зазор между кулачками распредели­тельного вала и регулировочными шайбами должен быть 0,20 мм для впускных клапанов и 0,35 мм — для выпускных. Допуск на зазоры для всех кулачков составляет ±0,05 мм Если зазор отличается от нормы..

…то на шпильки корпусов под­шипников распределительного ва­ла устанавливаем приспособление для регулировки клапанов.

Разворачиваем толкатель так, чтобы прорезь в его верхней части была обращена вперед (по ходу автомобиля).

Вводим «клык» приспособления между кулачком и толкателем (1 — приспособление, 2 — толкатель)

Нажимая вниз на рычаг приспособления, утапливаем «клыком» толкатель…

…и устанавливаем между краем толкателя и распределительным валом фиксатор, который удер­живает толкатель в нижнем по­ложении.

Фиксирование толкателей клапа­нов при замене регулировочной шайбы: 1 — фиксатор; 2 — регулировоч­ная шайба Переводим рычаг приспособления в верхнее положение

Пинцетом через прорезь подде­ваем и извлекаем регулировоч­ную шайбу. При отсутствии приспособления для регулировки клапанов можно вос­пользоваться двумя отвертками. Мощной отверткой, опираясь на ку­лачок, отжимаем толкатель вниз Вставив ребро другой отвертки (с шириной лезвия не менее 10 мм) между краем толкателя и распреде­лительным валом, фиксируем толка­тель и вынимаем пинцетом регули­ровочную шайбу. Зазор регулируем подбором регули­ровочной шайбы с требуемой тол­щиной.

Для этого микрометром измеря­ем толщину извлеченной шайбы. Толщину новой регулировочной шайбы определяем по формуле: Н = В+(А-С), мм, где «А» —замеренный зазор; «В» —толщина извлеченной шайбы; «С» — номинальный зазор; «Н» — толщина новой шайбы. Толщина новой шайбы маркируется на ее поверхности электрографом. Новую шайбу устанавливаем в тол­катель маркировкой вниз и убираем фиксатор. Еще раз проверяем зазор. При пра­вильной регулировке щуп толщиной 0,20 или 0,35 мм должен входить в зазор с легким защемлением. Последовательно поворачивая колен­чатый вал на пол-оборота, проверяем и при необходимости регулируем за­зоры других клапанов в последова­тельности, указанной в таблице.

Угол поворота коленчатого вала от положения совмещения меток, град№ кулачков (отсчет — от шкива распределительного вала)
выпускной (зазор 0,35 мм)впускной (зазор 0,20 мм)
40-5013
220-23052
400-41086
580-59047

Сборку двигателя проводим в обрат­ной последовательности. Перед установкой крышки головки блока цилиндров…

…заменяем ее уплотнительную прокладку новой.

Как определить, что прогорел клапан в двигателе авто: признаки и симптомы

Клапаны обеспечивают осуществление рабочих процессов в цилиндре. Впускные клапаны отвечают за подачу порции топливно-воздушной смеси, а выпускные – за выпуск продуктов сгорания. Прогар одного клапана пагубно влияет на работу всего цилиндра.

Признаки того, что клапан прогорел

Как выглядит прогоревший клапан

Признаками прогоревшего клапана можно назвать троение двигателя, дым из сапуна (сапун –клапан для вентиляции картера и выхода лишнего давления) и при длительной работе двигателя с прогоревшим клапаном – увеличение расхода топлива. Объясним народное понятие «мотор троит». Это означает неисправность одного цилиндра, что проявляется в потере мощности и приемистости, появлении вибрации и выстрелов в выхлопной трубе. Но указанные признаки прогоревшего клапана неоднозначны.

Двигатель также может троить из-за неработающих свечей или слабой искры.

Дым из сапуна может быть также при повреждении поршня. Но тут есть отличительный признак – цвет дыма должен быть сизым, а свеча покрыта маслом, что связано с поломкой поршня. В случае прогара свеча остается сухой. Заметим, что, прогоревший клапан в карбюраторном двигателе и в инжекторе дает одинаковые симптомы, т.к. разница лишь в системе впрыска топлива.

Как понять, что клапан прогорел?

Если вы проверили свечи, но двигатель все же троит, тогда следует переходить к процедуре поиска неработающего цилиндра. Она несложная. После запуска двигателя на холостых оборотах, по одному снимаете колпачки со свечей. Если при снятии колпачка двигатель изменил режим работы, это означает что цилиндр рабочий. В случае если изменения произошли несущественные, то следует искать причину в данном цилиндре.

Снятие проводов со свечей зажигания

Далее надо проверить компрессию подозрительного цилиндра. Компрессометром замеряем уровень сжатия, а затем повторяем замер, залив в цилиндр шприц масла. Если второе значение выше первого, то проблема с поршнем. В случае совпадения значений – прогар клапана.

Клапаны работают при постоянных высоких температурах (400-600°С) и значительных механических нагрузках. Впускной клапан находиться в более щадящих тепловых условиях, т.к. охлаждается поступающей топливно-воздушной смесью. Выпускные клапана наоборот, еще больше нагреваются за счет отводимых газов.

Выпускные клапана чаще подвержены прогоранию.

Для правильной работы клапанов должно обеспечиваться четкое прилегание клапана к его седлу и соблюдаться условия их охлаждения (уровень открытия — закрытия). Появление нагара как на самом клапане, так и на седле нарушает оба требования и приводит к повреждению клапана. Нагар может образовываться из-за недорегулировки, износа, заводских дефектов, проблем с системой охлаждения, повышенной температуры сгорания и др. Заводской дефект причина не такая уж редкая. Деталь сложная, работает в условиях постоянных нагрузок, поэтому даже небольшая неоднородность металла может привести к разрушению всей детали.

Чтобы обезопасить себя от брака, покупайте только у проверенных производителей!

Износ – непреодолимое препятствие для всех работающих деталей. Поэтому не пренебрегайте проверками клапанов после определенного пробега! Плохая регулировка клапанов — это создание недостаточных зазоров между клапаном и седлом, что часто называют зажатыми клапанами.

Как будет работать двигатель и что будет если клапана зажать?

Как понять, что клапана зажало

Если после запуска мотор нормально работает, но при долгой работе тяга падает — это симптом зажатых клапанов. Еще одним признаком зажатых клапанов могут быть выстрелы в глушитель при сбросе газа. Т.к. камера сгорания не закрыта полностью, компрессия снижается и происходит нарушение рабочего процесса. Лучше при регулировке превысить допустимый зазор, чем сделать его меньше.

Прогоревший клапан необходимо отремонтировать как можно быстрее!

Последствием зажатых клапанов является перегрев, повышенный расход топлива и, как следствие, прогар. С прогоревшим клапаном эксплуатировать двигатель нежелательно, это приводит к прогару седла клапана. Что обернется автовладельцу заменой всей головки.

Что делать если прогорел клапан?

В случае прогоревших клапанов ремонт заключается не только в их замене, но и в выяснении причины прогара. Поэтому следует проверить системы зажигания и охлаждения.

Если вы заменили и притерли один клапан, не пожалейте времени и притрите остальные.

Заменить клапан можно не только на СТО, но и в гараже, если вы знакомы с основами ремонта.

Таким образом, клапан – важная деталь мотора, поэтому чтобы обезопасить себя от ремонта лучше проводить регламентные работы вовремя.

Что необходимо для притирки

Процесс притирки выполняется при демонтированной головке блока цилиндров. Поэтому кроме инструментов для притирки клапанов автовладельцу также понадобится инструмент для демонтажа ГБЦ. Как правило, это обычные слесарные ключи, отвертки, ветошь. Однако также желательно иметь и динамометрический ключ, который понадобится на этапе обратного монтажа головки на место. Необходимость в нем возникает, поскольку крепежные болты, держащие головку на ее посадочном месте, должны быть закручены с определенным моментом, который как раз и можно обеспечить лишь при помощи динамометрического ключа. В зависимости от того, какой будет выбран способ притирки клапанов — ручной или механизированный (о них немного позже), отличается и набор инструментов для работы.

Непосредственно для выполнения притирки клапанов автовладельцу понадобится:

  • Ручной держатель клапана. В автомагазинах или автомастерских имеются в продаже уже готовые такие изделия. Если вы по каким-либо причинам не хотите или не можете купить подобный держатель, то его можно изготовить самостоятельно. Как его сделать, рассказано в следующем разделе. Ручной держатель клапана используется при ручной притирке клапанов.
  • Паста для притирки клапанов. В большинстве случаев автовладельцы покупают уже готовые составы, поскольку в настоящее время этих средств в автомагазинов достаточно много, в том числе по разным ценам. В крайнем случае можно сделать подобный состав и самостоятельно из абразивной стружки.
  • Дрель или шуруповерт с возможностью реверса (для выполнения механизированной притирки). Как правило, притирка выполняется в обе стороны вращения, поэтому дрель (шуруповерт) должна вращаться как в одну, так и в другую стороны. Также можно воспользоваться ручной дрелью, которая сама по себе может вращаться в одном и другом направлении.
  • Шланг и пружинка. Эти устройства необходимы для выполнения механизированной притирки. Пружинка должна иметь невысокую жесткость, и диаметр на два-три миллиметра больше диаметра стержня клапана. Аналогично и шланг, чтобы его можно было впритык надеть на стержень. Также для его закрепления можно воспользоваться маленьким хомутом. Еще необходим какой-нибудь недлинный металлический стержень по диаметру аналогичный стержню поршня, чтобы он также впритирку подходил для резинового шланга.
  • Керосин. Его используют в качестве очистителя и впоследствии для проверки качества выполненной притирки.
  • «Шарошка». Это специальное приспособление, предназначенное для снятия поврежденного металла в посадочном гнезде клапана. Такие приспособления продаются в готовом виде в автомагазинах. В настоящее время в автомагазинах можно найти эту деталь практически для любого двигателя (тем более для распространенных автомобилей).
  • Ветошь. Впоследствии с ее помощью нужно будет вытереть насухо обработанные поверхности (заодно и руки).
  • Растворитель. Нужен для очистки рабочих поверхностей.
  • Скотч. Является нужной составляющей при выполнении одного из методов механизированной очистки.

Приспособление для притирки клапанов

Если у автовладельца нет возможности/желания покупать заводское приспособление для притирки клапанов своими руками (вручную), аналогичное устройство можно сделать самостоятельно с помощью подручных средств. Для этого понадобится:

  • Металлическая трубка с полостью внутри. Ее длина должна составлять около 10…20 см, а диаметр внутреннего отверстия трубки должен быть на 2…3 мм больше, чем диаметр стержня клапана двигателя.
  • Электродрель (или шуруповерт) и сверло по металлу диаметром 8,5 мм.
  • Контактная или газовая сварка.
  • Гайка и болт диаметром 8 мм.

Алгоритм изготовления устройства для притирки клапанов будет следующим:

  • С помощью дрели на расстоянии около 7…10 мм от одного из краев необходимо просверлить дырку указанного выше диаметра.
  • С помощью сварки необходимо приварить гайку ровно над просверленным отверстием. При этом работать нужно аккуратно, чтобы не повредить резьбу на гайке.
  • Вкрутить болт в гайку так, чтобы его край достал внутренней поверхности противоположной от отверстия стенки трубки.
  • В качестве рукоятки для трубки можно либо загнуть противоположный кусок трубы под прямым углом, либо же доварить еще один кусок трубы или любой другой металлической детали, похожей по форме (прямой).
  • Выкрутить болт обратно, а в трубку вставить стержень клапана, и с помощью болта зажать его крепко с помощью гаечного ключа.
