Если забит катализатор: как понять и что делать водителю

Причины замены катализатора на пламегаситель Kia Sportage 3

При поломке нейтрализатора не только увеличивается выброс ядовитых веществ в атмосферу, но и сам двигатель может выйти из строя. Катализатор на «Киа Спортейдж 3» (рестайлинговой версии) соединен с выпускным коллектором. В случае разрушения керамических сот, есть риск, что твердые частицы решетки попадут в клапаны поршневой группы. В результате стенки цилиндров могут быть повреждены (появятся «задиры»).

Поэтому важно своевременно провести ремонт. Новый катализатор на «Киа Спортейдж 3» стоит дорого, поэтому автолюбители чаще всего меняют конвертер на пламегаситель или стронгер из нержавейки

Чтобы электроника перестала сообщать об ошибке из-за отсутствия каталитического преобразователя, есть 2 способа:

1. Программно отключить задний лямбда-зонд через диагностический разъем OBDII.
2. Поставить «обманку» на этот кислородный датчик без перепрошивки ЭБУ.

После такой процедуры выхлопная система машины не пострадает от высокой температуры и давления, а двигатель будет соответствовать лишь экостандарту «Евро-2». Из-за чип-тюнинга возрастет мощность двигателя с 150 до 165 л.с (налог на ТС не изменится), увеличится крутящий момент на низких оборотах. Кроме того, улучшится скорость отклика на нажатие педали и уменьшится расход бензина на 1л на 100 км.

Что делать с неисправным катализатором

Итак, если катализатор забился или его внутренности раскрошились и вылетели в трубу, для водителя есть два пути решения проблемы:

1. Заменить новым устройством. Оригинальный катализатор стоит дорого, так как сама внутренняя структура содержит примеси дорогих металлов (платина, палладий). На некоторых моделях цена запчасти составляет до 80 000 рублей. Можно сэкономить и купить универсальный конвертер, но срок службы у него значительно меньше.
2. Вырезать и заменить катализатор на пламегаситель. Этот способ выбирает большинство автомобилистов. Он не идеальный, имеет свои минусы, но обходится значительно дешевле. Здесь также есть несколько вариантов: можно удалить катализатор и поставить обманку или отключить в прошивке ЭБУ.

Установка обманки

Обманки бывают механические и электронные.

Механическая обманка по сути представляет собой мини-катализатор, который вкручивается вместе с кислородным датчиком. Монтируется просто, но, к сожалению, подходит не для всех автомобилей.

У такой обманки лямбда-зонда также есть свой срок службы — в среднем до 20 тыс. км. пробега.

Электронная обманка — это полноценный эмулятор сигналов датчика с микроконтроллером. Она действует либо на усреднение показаний реального «кислородника», либо на синхронизацию показаний с первым датчиком.

Установка электронного эмулятора

Электронная обманка более универсальна в том плане, что ее можно изготовить практически на любую модель авто. Правда и минусов у нее больше: не получается учесть все режимы работы двигателя, поэтому неизбежны отклонения в его работе. Ну и поскольку это электроника — неизбежны проблемы с самим эмулятором.

Подробнее про обманки лямбда-зонда читайте в нашем материале.

Чип-тюнинг и программное отключение катализатора

Чип-тюнинг или перепрошивка ЭБУ — замена заводской программы блока управления на модифицированную версию. Чтобы программно удалить катализатор, в заводской прошивке отключают контроль устройства по датчикам кислорода, корректируются топливные карты и моментные модели. отключает второй датчик кислорода и позволяет вырезать задний катализатор (банк 2), прошивка под Евро-0 отключает первый лямбда-зонд и позволяет удалить катализатор в коллекторе (банк 1).

Отключение катализатора в ЭБУ обязательный этап при удалении устройства. Это позволяет настроить двигатель на правильную работу и исключить появление ошибок навсегда. Вместо катализатора обычно устанавливают пламегаситель или стронгер. Можно дополнительно тюнинговать выпускную систему, поставив паука.

Установленный пламегаситель и новая гофра на Hyundai Tucson 2.7

Дополнительным преимуществом при чип-тюнинге станет улучшение реакции педали газа, повышение мощности и крутящего момента. Так вы достигнете сразу нескольких целей: сэкономите на замене и значительно улучшите динамику авто.

Как выполняется отключение и удаление катализатора на Kia Sorento 3.3:

Admiral367 › Блог › Три способа как выявить забитый катализатор.

Как проверить катализатор на противодавление. Три способа выявить забитый катализатор

В статье описаны принципы проверки катализатора в домашних условиях. Благодаря трем проверенным способам вы сможете сами проверить катализатор и вовремя распознать забитый катализатор.

Проверять катализатор нет необходимости до тех пор, пока вы не заметите следующие симптомы:

Авто словно “с якорем” набирает и едет очень туго до определенной скорости, после чего у двигателя словно просыпается второе дыхание, он начинает работать в привычном режиме.Кроме того, эта проблема идет по нарастающей, т. е. авто сначала с трудом набирает 150, потом 120, а через некоторое время с огромным трудом преодолевает отметку в 100 км/час.В некоторых самых тяжелых случаях мотор и вовсе может не запуститься.

Причиной всех вышеописанных симптомов могут быть разные части двигателя, однако не редко проблемы с динамикой начинаются именно когда его пропускная способность снизилась до критической отметки или когда в выхлопной системе полностью забитый катализатор. Производительность двигателя снижается в результате существенного ухудшения вентиляции цилиндров, силовой агрегат не может “вдохнуть” требуемое количество воздуха из-за того, что увеличено противодавление катализатора. Другими словами часть выхлопа застревает в цилиндрах, не позволяя топливно-воздушной смеси как следует заполнить пространство камеры сгорания, кроме того это ведет к разбавлению последней, как результат — снижение мощности (тяги) ухудшение динамики.

Что и почему забивает катализатор?

-Забитый катализатор — результат длительного нарушения в системе выхлопа и двигателе в целом. Причиной может стать повешенное содержание масла в выхлопе, например тогда когда мотор “кушает” масло, а владелец долго ничего не предпринимает по этому поводу.-Катализатор забивается из-за того, что его пропускные соты довольно малы и для того чтобы забить их не требуется много времени, достаточно несколько капель, которые приклеиваются намертво при высокой температуре.-Топливо низкого качества — довольно часто становится причиной того, что забивается катализатор. Остатки топлива, которые не сгорели в цилиндрах — догорают в выпускном коллекторе, вызывая перегрев или оплавление катализатора.-Следующий негативно влияющий на состояние катализатора фактор — дорога вернее то, что у нас принято называть дорогой. Ухабы и бугры, а также любые повреждения механического характера типа удар о “лежачий полицейский” или бордюр может нанести сокрушающий удар хрупкой начинке катализатора. Соты катализатора забивает мелкая крошка, которая отлетела от поврежденной соты.

Теперь собственно о том как проверить катализатор на противодавление?

Три способа выявить забитый катализатор

1. Наиболее простым способом распознать забитый катализатор считается — полный демонтаж катализатора и последующий его визуальный осмотр на предмет просвета в нем. Крепление катализатора иногда настолько прикипает, что снять его получается только при помощи болгарки или других аналогичных приспособлений. Кроме того, конструкции выхлопных систем некоторых производителей настолько замысловатые, что для их демонтажа может потребоваться не один день, в некоторых сложных случаях снять выхлопную вообще не представляется возможным.

2. Самый верный способ как проверить катализатор на противодавление состоит в том, чтобы измерить давление в выпускной системе. Чтобы это сделать нужно вместо первого кислородного датчика, используя переходник, вкрутить манометр, после чего снять показания в разных режимах работы мотора. Общепринятым значением является давление 0,3 кгс/см2 при оборотах 2500 в минуту. Есть правда у этого способа свои недостатки, иногда бывает очень неудобно снимать датчик для проверки этой процедуры. Кроме того, датчики довольно крепко прикипают к выпуску, поэтому для того чтобы их снять приходится изрядно повозиться.

3. Третий способ можно считать самым техничным, поскольку он предусматривает измерение противодавления посредством мотор-тестера. Принцип такой: в место свечи в цилиндр устанавливается специальный датчик давления, после чего производится анализ осциллограммы на повышенных оборотах.

Если давление в выпускной системе превышает 200 кПа, что равно почти 2 кгс/см2 — нужна замена катализатора.

Почему забивается катализатор

Причиной снижения производительности двигателя могут стать проблемы с вентиляцией цилиндров, которая становится очень слабой. Силовому агрегату не удаётся «захватить» требуемый объем воздуха, потому что противодавление катализатора возросло. То есть частично выхлоп остаётся в цилиндрах, он не даёт топливно-воздушной смеси как следует заполнить камеру сгорания. Помимо этого, есть риск, что в результате снизится мощность (тяга), и динамика ухудшится

Крайне важно четко осознавать, на что влияет забитый катализатор

К числу основных причин относятся следующие:

• Забитым катализатор становится потому, что появляются нарушения в самой системе выхлопа и двигателя. Происходит это из-за увеличения количества масла в выхлопе, к примеру, когда мотор масло «ест», но владелец авто не спешит решать эту проблему, не зная, влияет ли забитый катализатор на расход масла.
• Катализатор забивается из-за того, что у него достаточно маленькие пропускные соты. Чтобы закупорить их, хватает короткого периода времени -из-за высокой температуры даже несколько капель могут прилипнуть достаточно сильно.
• Топливо низкого качества нередко приводит к тому, что забивается катализатор. Причем топливо, которое не сгорело в цилиндрах, начинает догорать уже в выпускном коллекторе, а это приводит к перегреву или же оплавлению катализатора.
• Плохое дорожное покрытие также негативно сказывается на катализаторе. Его внутренности могут пострадать от любого механического удара, «встречи» с лежачим полицейским, бордюром, ухабом, бугром. В момент повреждения одной из сот, её частицы легко забивают другие соты катализатора.

Устройство

Элемент состоит из нескольких частей. Это корпус, блок-носитель и теплоизоляция. Второй является главным элементом в этой «цепочке». Изготавливается блок из специальной керамики, которая не боится высоких температур. По своей конструкции данная часть представляет собой множество ячеек.

Они существенно увеличивают площадь контакта керамического «ядра» с выхлопными газами. На поверхности данных ячеек есть специальные вещества (катализаторы). Это палладий, платина и родий. Данные элементы ускоряют время химических реакций. Палладий и платина относится к ряду окислительных катализаторов. Благодаря им, углеводороды, содержащиеся в газах, превращаются в водяной пар; оксиды угарного газа – в углекислый газ. Родий же является восстановительным элементом. Он превращает оксид азота в безвредный азот. В совокупности все три химических элемента снижают уровень содержания вредных веществ в отработавших газах.

Конструктивно блок-носитель располагается в металлическом корпусе. Между этими двумя элементами располагается слой теплоизоляции. Внутри нейтрализатора также расположен кислородный датчик. Главное условие работы каталитического нейтрализатора – высокая температура газов (порядка 300 градусов). Нагреваясь до такого уровня, родий, палладий и платина могут задерживать до 90 процентов вредных веществ, которые попали бы в атмосферу.

Как устроен и почему забивается катализатор

Каталитический конвертер (англ. catalytic converter) — важнейший элемент системы выхлопа, который позволяет сделать выхлопные газы менее вредными. В нейтрализаторе восстанавливаются оксиды азота, а также с использованием кислорода дожигается угарный газ и углеводороды. Нормальная работа каталитического нейтрализатора обеспечивается за счет стехиометрического соотношения топливной смеси и кислорода.

Размещен нейтрализатор обычно на приемной трубе или после нее. Если заглянуть внутрь каталитического конвертера, можно увидеть керамические соты. Благодаря такой конструкции максимально увеличивается площадь контакта отработанных газов с поверхностью нейтрализатора, покрытой слоем платинородиевого сплава.

Когда недогоревшие вещества – CO, CH, NO – соприкасаются с каталитическим слоем, происходит их полное окисление кислородом, который есть в отработанных газах. Данная реакция происходит с выделением большого количества тепла. Оно нагревает нейтрализатор, в результате запускается реакция окисления. Если катализатор не забился и функционирует нормально, то из выхлопной трубы будут выходить газы, состоящие из N₂ и СО₂.

На большинстве машин стоят трехкомпонентные каталитические конвертеры.

Чтобы превратить вредные вещества СО, СН и NO_x, находящиеся в выхлопных газах, используются специальные каталитические покрытия, например платинородиевое либо платинородиевопалладиевое.

Если каталитический конвертер трехкомпонентный, то в нем будут параллельно происходить реакции восстановления и окисления. В результате первой реакции образуется азот. При этом освобождается кислород, который участвует в реакции окисления окиси углерода, а также углеводородов. Из выхлопной трубы выходят безвредный углекислый газ, а также вода.

Процесс нейтрализации начинается, когда температура поднимается до 250 °С. При этом реакции проходят с наибольшей эффективностью при температуре 400–800 °С.

Топливно-воздушная смесь с трудом воспламеняется, если температура недостаточно высокая, испаряемость плохая, качество топлива низкое либо топливная система и система зажигания неисправны. В результате в катализатор попадает недогоревшее топливо. Процесс догорания происходит в нейтрализаторе, это приводит к тому, что он плавится и приходит в негодность.

Еще одна причина, почему катализатор может испортиться, это использование этилированного топлива. Оно мгновенно разрушает каталитический слой, а также циркониевое напыление в лямбда-зонде.

Причин, почему забился катализатор, может быть много. Что делать, если пробег достаточно большой? Скорее всего, придется менять агрегат.

Обычно нейтрализатор исправно функционирует при пробеге 100–250 тыс. км. Однако все зависит от модели вашего авто. Почему катализатор может забиться быстрее положенного срока:

• топливная система работает нестабильно;
• зажигание выставлено неправильно;
• температурный режим мотора не соответствует норме;
• поршневая группа мотора находится в плохом состоянии;
• в масляный картер двигателя проникает эмульсия;
• кислородный датчик неисправен.

Если во время езды на автомобиле произойдет мощный удар по трубе глушителя, нейтрализатор может испортиться. Дело в том, что керамические соты хрупкие, они разрушаются. Однако есть каталитические конвертеры из металла, которые не боятся механических повреждений.

Что делать, если катализатор забился? Необходимо устранить неисправность как можно скорее. Иначе, если вы просто продолжите ездить на машине, в скором времени потребуется замена двигателя на новый. Дело в том, что, если катализатор забился, двигатель может вообще не завестись. Также из разрушенного нейтрализатора в цилиндры двигателя попадают керамические микрочастички. Здесь уже придется делать капитальный ремонт силового агрегата.

Замена каталитического нейтрализатора

Эта процедура в зависимости от условий эксплуатации может проводиться спустя приблизительно 200 тысяч километров пробега авто. Это самый дорогой вариант решения проблемы с забитым элементом выхлопной системы. Дороговизна данной детали обусловлена тем, что производством подобного оборудования занимается не так много компаний.

Из-за импорта в разные страны такая продукция стоит дорого. Плюс в устройстве используются дорогостоящие материалы. Эти факторы влияют на то, что оригинальные катализаторы стоят дорого.

Если принято решение установить оригинальную запчасть, то в таком случае не будет необходимости вмешиваться в настройки блока управления авто. Это позволит сохранить заводские установки программного обеспечения машины, благодаря чему она будет соответствовать экологическим стандартам, а мотор прослужит положенный ему ресурс.

Пламегасители вместо катализатора

Так как вернуть машине заводские настройки стоит достаточно дорого, многие автомобилисты вынуждены искать альтернативные варианты. Один из них – установка универсального катализатора. Это может быть вариант, который подходит под большинство моделей автомобилей, или сменный картридж, предназначенный для установки вместо заводского наполнителя.

Во втором случае работа не стоит материальных вложений, хотя на некоторое время ситуацию может спасти. Такой катализатор проработает приблизительно в течение от 60 до 90 тысяч километров пробега. Но крайне мало сервисов, которые могут выполнить подобную модернизацию. Плюс это будет не заводской вариант, потому что, как мы говорили ранее, производители автозапчастей не создают сменные картриджи.

Дешевле – установить пламегаситель. Если эта деталь устанавливается вместо штатного оборудования, то такую замену легко распознать, и если машина подлежит прохождению техосмотра, то она не пройдет проверку. Скрыть подобную модернизацию поможет установка внутреннего пламегасителя (помещается в пустой катализатор), но датчики состава выхлопа обязательно укажут на несоответствие стандартным показателям.

Итак, какой бы ни был выбран метод замены катализатора, только в случае установки заводского варианта можно ожидать, что автомобиль будет соответствовать стандартным параметрам.

Суть поломки

Катализатор внешне выглядит как отрезок с утолщение выхлопной системы. Внутри корпуса установлен каталитический элемент, покрытый специальным слоем из металлов платиновой группы. Элемент выполнен в форме цилиндра и имеет сотовую структуру. Большое количество сот позволяет максимально увеличить площадь контакта выхлопных газов со специальным покрытием, тем самым увеличить степень окисления выхлопа.

Именно небольшой диаметр сот приводит к тому, что они забиваются отложениями некачественного бензина, масла, уменьшая проходное сечение для выхлопных газов. Именно поэтому машине становится сложнее «дышать», так как в такте выпуска происходит подпор выхлопных газов. Это, в свою очередь, приводит к плохой продувке камеры и неполном сгорании последующей порции топлива, что негативно влияет на расход. В некоторых случаях возможно расплавление сот, что приводит к аналогичным последствиям.

Мы выяснили, что бывает всего два варианта поломки катализатора:

• забитый катализатор, когда засоряются соты;
• износ специального покрытия, вступающего в реакцию с выхлопными газами.

Причины

Катализатор способен верой и правдой отслужить до 150-200 тыс. км. Но на практике случается так, что узнать о поломке этой системе многим водителям приходится гораздо раньше. К ускоренному выходу из строя приводят следующие причины:

• плохое качество топлива;
• жор масла, продукты сгорания которого будут оседать внутри сот. Повышенный расход масла может происходить из-за неисправной турбины;
• неправильная работа мотора, связанная с регулировкой системы зажигания, питания и фаз газораспределения;
• механические повреждения элемента либо резкие перепады температур. К примеру, попадание волны ледяной воды под машину, когда катализатор значительно разогрет отработавшими газами.

Единичный случай использования плохого топлива, как и резко увеличившийся расход масла, не могут стать причиной выхода из строя каталитического нейтрализатора. Лишь продолжительный срок эксплуатации при вредоносных для катализатора условиях может привести к поломке и появлению ошибки на приборной панели.

Последствия

Многие водители игнорируют признаки забитого катализатора, считая этот элемент лишь «борцом» за сохранность экологической среды. Делать так же ни в коем случае не нужно. Ведь каталитический нейтрализатор является штатным «диагностом» работы мотора. Поэтому ошибки, всплывающие по катализатору, могут сигнализировать не только о выходе из строя самого элемента, но и о неисправности системы зажигания.

Рассмотрим основные последствия:

• повышается расход топлива. Поскольку повысилось сопротивление выхлопных газов, для преодоления этой силы водителю приходится сильнее нажимать на педаль газа, увеличивая подачу топлива;
• повышается температура выхлопной системы. Разгоряченные газы дольше задерживаются в зоне, предшествующей катализатору. Особенно влияет это на двигатели с турбонаддувом, где значительно увеличивается разница температур между «холодной» и «горячей» частями.

К чему может привести поврежденный катализатор

Если каталитический нейтрализатор только забит сажей, то его еще можно прочистить. Но если не обращать внимания на возникшую проблему, то в лучшем случае автомобиль попросту однажды не сможет завестись, или же мотор запустится, но быстро заглохнет.

Хуже, если из-за сажи произошло оплавление бобины. Восстановить поврежденный элемент не получится, тогда вернуть работоспособность двигателю поможет либо замена каталитического нейтрализатора, либо удаление его и установка пламегасителя.

Самым худшим вариантом является механическое разрушение. Частицы сотов могут значительно осложнить прохождение выхлопных газов по катализатору.

Как проверить катализатор на забитость

Из-за этого часть газов может вернуться обратно в цилиндры, да еще и с примесями керамики.

А сторонние предметы в цилиндрах, пусть и мелкие могут привести уже к повреждению цилиндропоршневой группы и надобности в капитальном ремонте.

Но не стоит всегда «грешить» на катализатор, он может быть лишь последствием того, что какая-то из систем авто работает неправильно, или в машину заливается некачественное топливо с большим количеством присадок.

Поэтому даже при малейшем падении мощности следует сразу же провести диагностику состояния систем питания и зажигания, а также оценить работоспособность всех датчиков, а уже после проверять катализатор.

Признаки забитого катализатора

Проблемы с запуском машины

Одним из симптомов печеночной недостаточности является сонливость или трудности с подъемом и уходом по утрам. Засоренный каталитический нейтрализатор может иметь такой же эффект на ваш автомобиль, что затрудняет запуск авто. Забитый катализатор удерживает выхлопные газы в вашем автомобиле, в результате чего у авто плохая тяга, а двигатель глохнет от повышенного давления выхлопных газов. Если ваш автомобиль вначале работает нормально, но затем начинает распыляться или глохнуть, это может быть признаком проблемы с катализатором.

Грохочущий шум

Гремящие шумы из-под автомобиля — еще один признак плохого или неисправного каталитического нейтрализатора. Если катализатор стареет или повреждается внутри из-за чрезмерно богатых топливных смесей, сотовые ячейки, покрывающие катализатор, внутри конвертера могут разрушиться или разорваться, что вызовет хрип. Шум может быть более очевидным при запуске автомобиля и со временем ухудшиться.

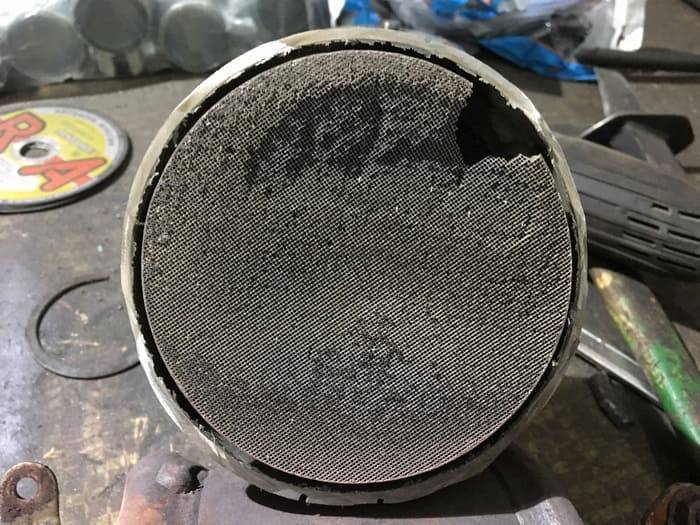

Разрушенные соты катализатора могут издавать шум

Плохая эффективность использования топлива

Вы замечаете, что ваш бензиновый пробег не так хорош, как раньше? Это случилось внезапно? Это может быть еще одним признаком отказа каталитического нейтрализатора. Чем меньше кислорода получает ваш двигатель, тем тяжелее он работает. Чем тяжелее он работает, тем больше топлива он потребляет. Чем больше топлива он потребляет, тем больший расход у вас будет.

Включен индикатор проверки двигателя

Ваше тело сообщит вам, когда ваша печень показывает признаки отказа, а сигнальная лампа вашего автомобиля сообщит вам, когда возникнет проблема с двигателем. Если ваш автомобиль был изготовлен в 1996 году или позже, у него будет встроенная диагностическая система, которая автоматически проверяет каталитический нейтрализатор. Контрольная лампа двигателя может включаться датчиками соотношения воздух-топливо, которые определяют, не загрязняет ли ваша выхлопная труба.

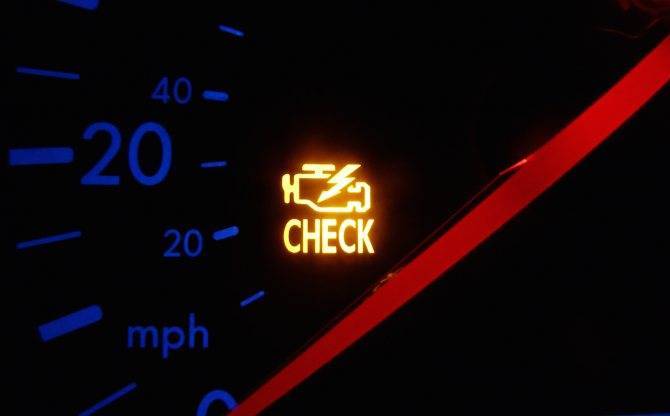

Индикатор check engine

Иногда неисправный каталитический нейтрализатор выходит из строя из-за отказа другого автомобильного компонента, например свечи зажигания. Поэтому убедитесь, что вы заменили неисправные свечи зажигания и запланировали проверку, если считаете, что существует потенциальная проблема.

Автомобиль не проходит тест на выбросы

Поскольку каталитический нейтрализатор является частью системы выбросов вашего транспортного средства, было бы разумно, что неудачное испытание на выбросы транспортного средства было бы признаком неисправного каталитического нейтрализатора. Точно так же, как это имеет смысл, если ваши ферменты печени не справляются с анализом крови, проведенным врачом.

Вы можете проходить тест на выбросы автомобилей ежегодно. Поскольку каталитический нейтрализатор является основным компонентом, ответственным за выбросы вредных веществ в атмосферу автомобиля, тест даст вам знать, работает ли он должным образом. Проблемы, которые могут привести к провалу теста, включают повышенный уровень выбросов углерода, загрязненный антифриз или моторное масло, или любые другие симптомы, упомянутые выше.

Автомобиль плохо ускоряется

Если ваше транспортное средство не разгоняется должным образом, когда вы нажимаете на педаль газа, это может быть еще одним признаком засорения каталитического нейтрализатора. Снижение производительности или эффективности двигателя — это красный флаг, поскольку это еще один признак того, что выхлопные газы попали в каталитический нейтрализатор. Если ваше транспортное средство двигается рывками или глохнет, когда вы пытаетесь разогнаться, это связано с тем, что в двигатель не попадает топливо. Причиной этого может быть, в том числе, засоренный каталитический нейтрализатор.
