Распространённые поломки АКПП
Достаточно часто отмечается утечка трансмиссионного масла. Как результат, все подвижные элементы работают посуху, появляется повышенная температура, фрикционы и прокладки изнашиваются и пригорают, АКПП заклинивает и не подлежит восстановлению и ремонту. Чаще всего причиной такой утечки трансмиссионного масла является проблема с сальниками и уплотнительными прокладками.
Владельцу необходимо будет на регулярной основе выполнять осмотр коробки передач на предмет отсутствия подтеков масла. Лучше всего такую работу проводить после длительной стоянки или же на эстакаде и яме гаража. Раз в год в обязательном порядке при сервисе следует просить мастеров посмотреть щупом уровень масла в коробке передач, который должен находиться между минимумом и максимумом. Если отмечается утечка масла или его консистенция и качество вызывает вопросы, то необходимо выполнить полную замену трансмиссионной жидкости, что предупредит серьезные поломки автомобиля.
Часто из строя выходит блок управления АКПП, как результат, коробка передач плохо набирает обороты, может блокироваться на определённой ступени, также появляются перебои в работе автомата. Точно определить имеющиеся неисправности можно исключительно в условиях сервиса. Чаще всего специалисты рекомендуют выполнять замену такого блока управления, так как починить и восстановить его крайне сложно. К сожалению, стоимость этого автоматического управляющего блока чрезвычайно высока, соответственно цена ремонта может составить 20-30 тысяч рублей и более.
Распространённой поломкой автоматических коробок передач являются проблемы с гидротрансформатором. Этот элемент отвечает за передачу мощности и размыкание прямой связи АКПП с двигателем. При поломках гидротрансформатора появляются характерные шуршащие звуки, отмечается повышенная вибрация автомобиля, при выполнении соответствующих сервисных работ с коробкой передач в масле на специальных магнитах появляется большое количество металлической стружки. К сожалению, эта деталь неремонтопригодна и при ее поломках потребуется полная замена агрегата. В ряде мастерских могут предложить восстановление гидротрансформатора, однако качество такого ремонта будет сомнительным.
Чаще всего у автоматических коробок передач отмечаются проблемы с гидроблоком. Причин таких неисправностей может быть несколько, и в первую очередь это использование старого некачественного масла. По мере эксплуатации автомобиля гидроблок забивается отложениями, что приводит к проблемам с включением передач. Автовладелец при своевременном определении поломки может ещё восстановить этот узел, а в запущенных случаях требуется полностью менять гидроблок или всю коробку передач.
Определить неисправности гидроблока можно по характерным пинкам и толчкам при переключении ступеней. По мере ухудшения состояния соленоидов сила таких толчков неизменно увеличивается. Ремонт этого узла представляет большую сложность, поэтому в большинстве случаев требуется приобретать новый гидроблок и выполнять дорогостоящую замену агрегата. В качестве профилактики рекомендуют регулярно в полном соответствии с требованиями автопроизводителя выполнять замену трансмиссионной жидкости. Это позволит избежать загрязнения масла, гидроблок будет качественно смазываться и охлаждаться.
В редких случаях может отмечаться повреждение рычага, который отвечает за переключение режимов работы. Эксплуатировать автомобиль с такими поломками не следует, так как возможно самопроизвольное переключение режима коробки передач, что на ходу приведет к полному выходу из строя АКПП. Если появились какие-либо затруднения и сложности в движении рычага коробки передач, то следует незамедлительно доставить автомобиль в сервис, где специалисты проведут его диагностику, определят поломки и устранят их в максимально короткий срок.
Подведем итоги
Автоматическая коробка передач — это сложный узел, который полностью управляется электроникой. В процессе эксплуатации автомобиля на АКПП приходится повышенная нагрузка, поэтому часто могут отмечаться поломки этого агрегата. Чем раньше автовладелец определит неисправность, тем проще и дешевле ее устранить. К симптомам неисправностей относятся толчки и пинки при переключении ступеней, посторонний шум, сложности с включением нужного водителю режима работы. Во всех таких случаях следует обращаться в специализированный сервис, доверяя свой автомобиль лишь специалистам, которые имеют опыт работы с машинами вашей марки.
03.01.2019
Ремонт гидротрансформатора АКПП своими руками
Ремонт гидротрансформатора АКПП выйдет не дороже, чем покупка бывшей в употреблении коробки. Чтобы провести его понадобятся:
- яма или эстакада;
- гаечные ключи и ремкомплекты;
- кран для снятия АКПП;
- оборудования для тестов;
- подъемник;
- масло;
- новое фильтрующее устройство.
Чтобы отремонтировать гидротрансформатор нужно снять АКПП из авто и полностью демонтировать ее. Вытащить гидротрансформатор и установить его на специальный станок, на котором аккуратно разрезать корпус по шву и разъединить на две части.
Эксперты не рекомендуют проводить ремонт гидротрансформатора самостоятельно. А также не советуют заливать в него различные очищающие жидкости. Так как они помимо спекшегося масла и нагара разрушают уплотнители, сальники и другие резиновые прокладки.
Опытные механики запрещают использовать старые сальники и уплотнительные кольца. Хоть они не использовались, но срок жизни их вышел. Так как резина со временем ссыхается, лопается. Незаметные микротрещины на таком установленном сальнике могут привести в будущем к полной замене устройства.
Читать
Регулировка и промывка гидроблока АКПП al4: замена клапанов и соленоидов
После завершения всех работ с ремонтом гидротрансформатора АКПП рекомендуется установить в коробку и провести балансировку. В противном случае нарушенный баланс убьет все механические детали АКПП.

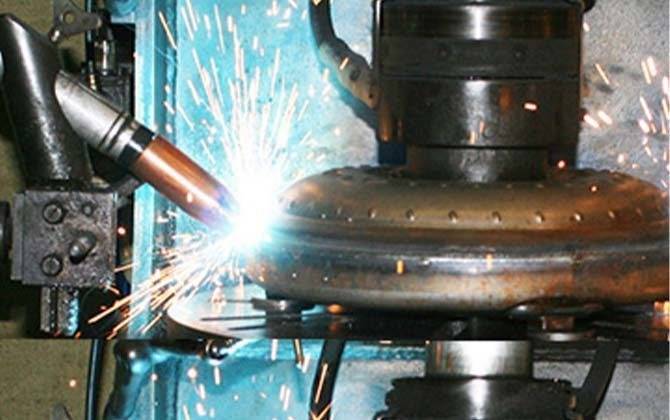

Сварка корпуса обязательна. Это делается для герметичности аппарата.
Стоимость ремонта гидротрансформатора в крупных городах РФ начинается от 4 тысяч рублей. Поэтому, если машина не двигается, и друг посоветовал купить контрактную АКПП, то не стоит сразу покупать ее. Восстановление может обойтись намного дешевле.
Как проверить ГДТ АКПП
Автовладельцев интересует, как проверить работу гидротрансформатора. Эксперты утверждают, что без разборки ГДТ проверка «бублика» невозможна. На мониторе приборной панели могут вылезать коды ошибки о неисправностях, аварийный режим, но окончательный вердикт может быть вынесен только после разбора ГДТ.
Так происходит потому, что большинство неисправностей случается на механическом уровне. Это требует разобрать каждую комплектующую по отдельности и осматривать визуально.
В домашних условиях, в гараже автовладелец сможет разобрать гидротрансформатор только в том случае, если хорошо понимает принцип работы и устройства аппарата. Необходимо иметь специальный станок, на котором можно зажать «бублик» и аккуратно разрезать его, чтобы добраться до внутренней части. А также понадобятся специализированные инструменты, чтобы определить неисправность и удалить ее.
Читать
Устройство и принцип работы автоматической коробки
Если автовладелец не силен в этом или не механик со стажем, то, при первых признаках неисправностей, лучше обратиться к опытным механикам на СТО. Какими могут внешние проявления поломки ГДТ АКПП в следующем блоке.
Профилактика гидротрансформатора
Ремонт «бублика» может обойтись в достаточно «круглую» сумму денег, поэтому имеет смысл задуматься о том, что лучше в щадящем режиме использовать гидротрансформатор, чем допускать его частичный выход из строя. Тем более, что рекомендации по его щадящему использованию достаточно просты:
- Меньше ездить на автомобиле с высокими оборотами коленчатого вала. В таком режиме гидротрансформатор работает в критическом режиме, что приводит к его значительному износу и сокращает общий ресурс.
- Старайтесь не перегревать машину. Это касается как двигателя, так и трансмиссии. А перегрев может быть вызван двумя причинами — значительной нагрузкой на указанные узлы, а также плохой работой систем охлаждения. Под нагрузкой подразумевается частый перегруз автомобиля, езда в таком состоянии в гору, буксировка тяжелых прицепов и так далее. Что касается систем охлаждения, то они должны работать в нормальном режиме как у двигателя, так и у трансмиссии (радиатор коробки-автомата).
- Регулярно менять трансмиссионную жидкость. Несмотря на все заверения автопроизводителей, что современные АКПП являются необслуживаемыми, все же в них необходимо менять жидкость ATF не реже 90 тысяч километров пробега, а лучше и чаще. Это не только продлит срок эксплуатации гидротрансформатора, но и общий ресурс коробки, избавит машину от рывков при движении, и как результат — дорогостоящих ремонтов.
Использование неисправного гидротрансформатора грозит постепенным выходом из строя других элементов автоматической трансмиссии. Поэтому при появлении малейших подозрений на неисправность «бублика» — необходимо как можно быстрее выполнить диагностику и соответствующие ремонтные работы.
Устройство
Конструкция гидротрансформатора включает в себя всего несколько элементов:
- Насосное колесо;
- Турбинное колесо;
- Статор, он же – реактор;
- Корпус;
- Механизм блокировки;
Монтируется гидротрансформатор на маховике двигателя, но одна из составляющих его имеет жесткую связь с валом коробки передач.
Если провести аналогию этого типа передачи с обычным сцеплением фрикционного типа, то насосное колесо выполняет роль ведущего диска (жестко соединено с коленчатым валом мотора), а турбинное – ведомого (прикрепленного к валу КПП). Вот только физического контакта между этими колесами нет.
Примечательно, что даже расположение этих колес идентично фрикционному сцеплению – турбинное колесо располагается между маховиком и насосным колесом.
Все составные части гидротрансформатора заключены в герметичный корпус, заполненный специальной рабочей жидкостью — маслом ATF. За счет своей формы этот элемент трансмиссии получил народное название «бублик».
Суть работы гидротрансформатора очень проста. На колесах устройства имеются лопасти, которые перенаправляют жидкость в определенном направлении.
Вращаясь вместе с маховиком, насосное колесо создает поток жидкости и направляет его на лопасти турбины, тем самым и обеспечивается передача усилия.
Если бы конструкция включала только эти два колеса, то гидротрансформатор не отличался бы от гидромуфты, у которой вращающий момент на обеих составляющих практически одинаков.
Но в задачу гидротрансформатора входит не только передача усилия, а и его изменение.
Так, при старте необходимо обеспечить увеличение крутящего момента на ведомом колесе (при начале движения), а во время равномерного движения – исключить так называемое «проскальзывание».
Для выполнения этих функций в конструкции предусмотрены реактор и механизм блокировки.
Реактор представляет собой еще одно лопастное колесо, но значительно меньшего диаметра и располагается оно между турбиной и насосом, с последним реактор связан посредством обгонной муфты.
В задачу этого элемента входит увеличение скорости потока жидкости, что и приводит к повышению крутящего момента.
Работает реактор так: при возникновении большой разницы между основными колесами гидротрансформатора, обгонная муфта блокирует реактор, не давая ему вращаться (из-за этого еще одно название составляющей – статор).
При этом его лопасти, имеющие специальную форму, увеличивают скорость движения потока жидкости, попадающего на него после прохождения турбинного колеса, и направляют его снова на насос.
Таким образом реактор значительно повышает крутящий момент, необходимый для создания достаточного усилия при начале движения.
При равномерном движении гидротрансформатор блокируются, то есть в нем появляется жесткая связь, и делает это используемый в конструкции механизм блокировки.
Ранее в АКПП эта составляющая срабатывала только на повышенных скоростях движения. Сейчас же, используемые электронные системы управления коробкой блокируют гидротрансформатор практически на всех ступенях.
То есть, как только крутящий момент для определенной передачи подходит к требуемым параметрам, механизм срабатывает.
При смене ступени он отключается, чтобы обеспечить плавность переключения и снова включается. Тем самым исключается вероятность «проскальзывания» гидротрансформатора, что повышает его ресурс, снижает потери усилия и уменьшает потребление топлива.
Примечательно, что механизм блокировки, по сути, представляет собой фрикционное сцепление, и работает он по тому же принципу. То есть в конструкции имеется фрикционный диск, который закреплен на турбине.
В отключенном состоянии блокировочного механизма этот диск находится в отжатом состоянии. При включении же блокировки, фрикционы прижимаются к корпусу гидротрансформатора, тем самым и достигается жесткая передача крутящего момента от мотора на КПП.
В целом, если рассмотреть функционирование гидротрансформатора, то существует три режима его работы:
- Трансформация (включается, когда требуется повышение крутящего момента для создания большего усилия. В этом режиме работает реактор, обеспечивая повышение скорости движения потока);
- Гидромуфта (в этом режиме реактор не задействован и вращающий момент на ведущем и ведомом колесе практически одинаков);
- Блокировка (турбина жестко связана с корпусом для уменьшения потерь на «проскальзывание»).
Используемая для управления работой гидротрансформатора электронная система обеспечивает очень быструю смену режима его работы, подстраивая функционирование этого элемента под возникающие условия.
Звуки, вибрация
Как самостоятельно определить признаки неисправности гидротрансформатора АКПП? В первую очередь, нужно прислушаться к работе самой коробки. Так, при переключении передач может возникать механический звук (шуршание). Поначалу он едва заметен. А при увеличении оборотов двигателя и вовсе пропадает. О чем это говорит? Такие признаки неисправности гидротрансформатора АКПП свидетельствуют о проблеме с упорными подшипниками игольчатого типа. Элемент располагается между крышкой гидротрансформатора и турбинным (либо реакторным) колесом.
Если при переключении передач возникает громкий металлический стук, это говорит о деформации лопаток турбинного колеса. Ремонту такой элемент уже не подлежит.
Если при скоростях 60-90 километров в час возникает легкая вибрация, это говорит о забитом масляном фильтре. Также подобные симптомы происходят из-за некачественной или старой АТФ-жидкости. Решение проблемы – замена фильтра и масла. В большинстве случаев ремонт на этом заканчивается.
Многие применяют частичную замену масла – сливают часть старого и доливают новое, повторяя этапы 2-3 раза. Но специалисты рекомендуют не экономить на полной замене АТФ-жидкости. Она производится на стенде под давлением.
В чем плюс такой процедуры? Замена масла будет произведена на 100 процентов, а грязь из коробки полностью вымоется. Повторить это в условиях гаража невозможно – только при наличии стенда.
Как продлить жизнь гидромуфте автоматической КПП
Чтобы избежать неисправностей в гидротрансформаторе АКПП нужно следовать элементарным правилам, которые помогут продлить срок службы его.
раз в полгода делать профилактику транспортному средству в виде технического осмотра на СТО;
один раз на 90 000 километров делать полную замену масла, один раз на 40000 километров делать частичную замену смазки. Раз в десять тысяч километров проверять уровень трансмиссионной жидкости
Масляное голодание может вызвать поломку гидротрансформатора;
обязательно при замене смазывающей жидкости менять фильтрующее устройство;
раз на 250 тысяч километров делать капитальный ремонт АКПП;
прогревать АКПП в зимнее время перед началом движения в течение пяти минут;
вовремя обращать внимание на различные запахи в салоне, стуки в АКПП, вибрацию, толчки. Если самостоятельно владелец не может определить причину, то обязательно посетить станцию технического обслуживания;
не стартовать резко на автомобилях, которые не предназначены для этого;
не дергать кулису АКПП и резко не переключать передачи;
добавить второй радиатор охлаждения для АКПП в жарких странах или регионах России
Перегрев АКПП может привести к выходу из строя не только гидротрансформатора.
Эксперты говорят, что, следуя всем перечисленным правилам, автовладельцу не понадобиться покупать контрактную или новую АКПП после пробега в 200000 километров.

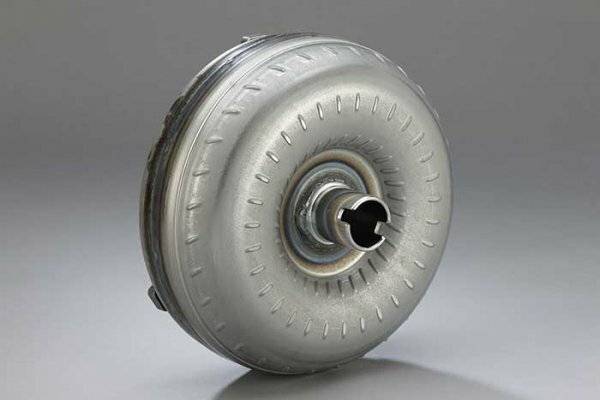

Что представляет собой гидротрансформатор АКПП
На сленге автовладельцев и опытных механиков это устройство называют бубликом. Прозвище появилось из-за схожести гидротрансформатора с хлебным изделием по внешнему виду. Чтобы понять на сколько важен этот аппарат в АКПП, нужно разобрать принцип работы гидротрансформатора и посмотреть на его устройство изнутри.
Некоторые автовладельцы называют его гидромуфтой. Это название ближе к нему и лежит в области механики. Происходит из-за того, что ГДТ соединяет двигатель и АКПП, выполняя роль сцепления.
Только две автоматические коробки поддерживают наличие гидротрансформатора. Это:
- автоматический тип или стандартный автомат;
- вариаторный тип коробки передач или CVT.
Устройство ГДТ
Гидротрансформатор представляет собой сложное устройство. Неисправности в любом из его комплектующих могут привести к тому, что автомобиль либо вообще не тронется с места, либо не сможет разогнаться.
Он меняет и передает крутящий момент на двигатель транспортного средства. Состоит из следующих элементов:
- насосное колесо, которое создает поток смазки. Масло течет и создает давление, заставляя вращаться следующие элементы;
- турбина вращается за счет потока масла, созданного насосным колесом;
- реакторное колесо, принцип работы идентичен турбине;
- муфта свободного хода или обгонная;
- блокировочная муфта.
ГДТ размещается между мотором и трансмиссией в отсеке полностью заполненным трансмиссионной жидкостью. Масло выполняет роль не только смазывающего средства, но становится «мокрым» сцеплением.
Неисправности ГДТ отрицательно влияют на следующие комплектующие АКПП:
- маслонасос;
- гидроблок;
- уменьшают жизненный ресурс всей коробки передач.
Важную роль в работе гидротрансформатора играет блокировочная муфта. Блокировка повышает экономичность расхода топлива автомобиля.

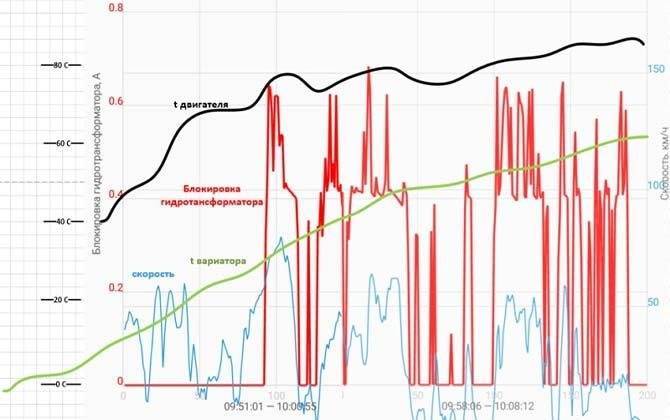

Блокировка
Когда будет происходить блокировка определяет электронный блок управления АКПП. А принцип ее функционирования состоит в торможении автомобиля и уменьшении скорости вращения гидротрансформатора. Таким образом крутящий момент передается напрямую от двигателя коробке. Происходит это до тех пор, пока снова не поменяется передача.
Блокировочная муфта состоит из:
- поршня с уплотнительными кольцами;
- крышки;
- ступицы, которая соединена с колесом и валом;
- двух ведущих дисков из стали;
- три ведомых дисков из металлокерамики.
Диски соединены в одном корпусе, которые находятся в тандеме с насосным колесом с одной стороны, а с другой с крышкой.
Внимание! Частичная блокировка может включаться при скорости в 20 километров в час на автомобилях современно типа. У блокировочной муфты гидротрансформатора имеются недостатки:
У блокировочной муфты гидротрансформатора имеются недостатки:
- когда происходит блокирование гидротрансформатора, водитель может почувствовать эти удары или толчки (на примере недоработанных особенностей коробки DP0 от французского концерна «Пежо-Ситроен»);
- снижается плавность хода;
- быстро изнашивается фрикционный диск, смазка загрязняется и теряет свои свойства.
Положительные стороны блокировки – снижается количество потребляемого топлива транспортным средством.
Принцип работы
Гидротрансформатор может работать в трех режимах.
Дополнительные функции гидротрансформатора:
- бережет АКПП от появления неисправностей во время набора скорости и при резком торможении. Эту роль выполняет ATF и демпфер;
- увеличивает вращение. Во время разгона увеличивается крутящий момент в два раза, уменьшается скорость на выходном валу.
Внимание! Всю работу гидротнасформатора назначает ЭБУ. Он принимает и посылает сигналы на датчики
При возникновении неисправностей в гидротрансформаторе АКПП на приборной доске появятся соответствующие сообщения.
Экскурс в историю
Прообраз современных гидротрансформаторов был создан еще в 1905 году Германом Феттингером – талантливым немецким инженером, который работал над устройствами для передачи передачи крутящего момента. Свой механизм он назвал гидромуфтой. Изначально его планировалось использовать в судах. Суть работы муфты сводилась к передаче крутящего момента с помощью рециркуляции жидкости, которая заполняла пространство между парой лопастных колес. Такое техническое решение должно было решить проблемы обратной нагрузку на валы, двигатель и их соединительные элементы – жидкость решила бы недостатки жесткой связи между агрегатами и смежными с ними деталями.
Первый автомобиль, оснащенный гидротрансформатором, выпустил концерн General Motors. Это была модель Oldsmobile Custom 8 Cruiser 1939 года. Автолюбители отметили, что управление данным автомобилем было очень легким, простым и, разумеется, комфортным. Чуть позже аналогичные устройства начали применять и в других моделях личного транспорта. Сегодня гидротрансформатор является верным спутников автоматических коробок передач. Автолюбители часто называют его «бубликом» из-за специфической геометрии.
Неисправности гидротрансформатора и его блокировки
Рассмотрев, на чем основана работа ГДТ и как блокируется гидротрансформатор, не трудно догадаться, что наличие фрикционных накладок (трущихся пар) означает уменьшение срока службы. Более того, указанные фрикционные пары активно изнашиваются с учетом больших нагрузок и раннего срабатывания блокировки.
Также продукты их износа загрязняют сам ГДТ изнутри, еще сильному загрязнению подвержено трансмиссионное масло. Результат — активный износ всех без исключения деталей не только самого «бублика», но и АКПП. Первыми от наличия абразива в масле страдают лопатки колес ГДТ и подшипники, затем выходят из строя прокладки и уплотнители из резины, далее грязное масло повреждает каналы гидроблока АКПП, соленоиды и т.д.
Рекомендуем также почитать статью о том, почему буксует АКПП. Из этой статьи вы узнаете о причинах, по которым происходит пробуксовка коробки автомат.
Если просто, основным источником загрязнения жидкости ATF в современных автоматах является именно гидротрансформатор. Хуже всего, если конструктивно материал фрикционных накладок блокировки приклеен к основе. Это значит, в результате неизбежного износа в масло попадает не только абразив, но и частицы клея. Клейкая основа загрязняет масло еще быстрее.
Становится понятно, что «бублик» с изношенными элементами блокировки нужно менять или проводить его ремонт, причем во многих случаях уже к 100-150 тыс. км. Именно по причине того, что у старых АКПП блокировка срабатывала редко или ее не было изначально, интервалы замены масла были большими, также впечатляющим оказывался и ресурс самой АКПП и ГДТ. О современных аналогах, к сожалению, этого сказать нельзя.
Электронный блок управления
Это основной узел, управляющий работой автоматической коробки. Блок при неисправностях может неправильно выбирать обороты для переключения скоростей либо же полностью блокировать работу трансмиссии. ЭБУ – довольно надежный механизм, но при воздействии определённых факторов он выходит из строя. Это могут быть:
- Резкие перепады напряжения бортовой сети.
- Механические удары, вибрации.
- Повышенная температура.
- Высокая влажность.
- Повреждение изоляции и окисление контактов.
Поломки, связанные с электронным блоком, решаются его полной заменой либо установкой новых отдельных управляющих шлейфов.
Выбор нового агрегата
Найти новый гидротрансформатор не так уж сложно
Автолюбителям важно понимать, что при подборе нельзя допускать ошибок – если он выберет неподходящий агрегат, его не получится установить на свой автомобиль. Как результат, устройство нужно будет возвращать продавцу и начинать поиски снова
Чтобы не допустить ошибку, гидротрансформатор обычно ищут по:
- VIN-коду;
- Коду имеющегося агрегата.
Особняком стоит поиск по параметрам автомобиля. Он не всегда дает точный результат, но если вести поиски в проверенных электронных каталогах, то вероятность ошибки становятся меньше. Необходимо указывать практически все технические параметры транспортного средства – от марки, модели и года выпуска до характеристик двигателя и коробки передач.
Отдельно стоит рассказать о ремонте гидротрансформатора. Новое устройство в сборе стоит от 600 до 1000$, а иногда и больше. Ремонт же обходится в среднем в 4-6 раза дешевле
Впрочем, важно учитывать и стоимость снятия коробки передач. Как правило, мастера проводят мойку и дефектовку деталей, меняют уплотнители, гидроцилиндры, фрикционные накладки блокировочной плиты, а также по необходимости балансируют лопаточные колеса
Полный выход гидротрансформатора из строя – это запущенный случай. Автолюбителям достаточно менять расходники и вовремя проводить диагностику.
Чем чревата езда без блокировки гидротрансформатора
Срок службы гидротрансформаторов на АКПП рассчитан производителем от 200 тысяч до 300 тысяч километров пробега. Например, на мерседесах старых моделей, неисправности гидротрансформатора могут не проявляться в течение 500 тысяч километров пробега. АКПП Тойоты Марк 2 тоже не склонно быстро выходить из строя.
Читать
АКПП aisin A340E AW 30-40LE: замена масла и обслуживание гидроблока
Эксперты советуют: «Если автомобиль начал дергаться во время разгона, плавно не переключает скорости – его необходимо сразу везти на технический осмотр». В нем износились накладки. А это значит, что блокировка уже не будет включаться вовремя.
Если засорился соленоид блокировки гидротрансформатора, который отвечает за силу прижатия, АКПП будет толкаться и пинаться. Транспортное средство будет потреблять большое количество топлива.
Продукты износа продолжат распространение по всей АКПП. Это приведет к загрязнению насоса, смазывающего средства. В итоге продукты износа будут действовать как абразивное средство на зубья фрикционов. Масло соответственно из-за сильного трения будет перегреваться. Как итог АКПП нужно будет заменить.
Бывает, что быстрее изнашивается насосное колесо или турбина в гидротрансформаторе. О том, как проверить, что повреждено в гидротрансформаторе, и неисправность ли в ГДТ причина всех проблем – в следующем блоке.
