Как самому проверить высоковольтные бронепровода зажигания

Пробивают бронепровода на что влияет

Основные неисправности проводов зажигания

К основным неисправностям проводов следует отнести разрыв электрической цепи и утечку тока.

Разрыв электроцепи, как правило, происходит в месте, в котором металлический контакт провода соединяется с токопроводящей жилой, а также с другими элементами системы зажигания. Случается это при снятии провода, при разрушении или окислении жилы, а также при плохом контакте с выводами элементов в системе зажигания. Место нарушения соединений нагревается и искрится, что усугубляет ситуацию и становится причиной выгорания жилы или металлических контактов. Через загрязненные провода, катушку зажигания, крышку распределителя, свечи зажигания, колпачки и поврежденную изоляцию происходит утечка электроэнергии, что способствует ухудшению их диэлектрических свойств при эксплуатации.

Низкие температуры способствуют увеличению жесткости высоковольтных проводов, что увеличивает возможность повреждения их изолирующего слоя и колпачков. Постоянные вибрации от работающего двигателя расшатывают места контактов, что приводит к их ухудшению. Повышение температуры больше всего сказываются на свечных колпачках, так как они располагаются на самом близком расстоянии от нагретых деталей двигателя. Кроме того очень часто они приходят в негодность при снятии. С течением времени на элементах системы зажигания собирается грязь, пыль, влага, выделения горюче-смазочных материалов, которые служат проводниками тока. Утечки становятся еще более ощутимыми при повреждении изоляции и во влажную погоду. К тому же грязь и влага увеличивают микротрещины.

Как выбирать высоковольтные провода – на что обращать внимание

Выбирая высоковольтные провода, ориентироваться необходимо на рекомендации их изготовителя, а также производителя двигателей. Прежде всего, нужно изучить все, что написано на упаковке. Хорошо, если на ней на русском языке будут указаны модели машин или двигателей, для которых предназначены провода.

Не спешите их покупать а, если на упаковке отсутствуют «координаты» изготовителя и указания по их эксплуатации. Орфографические ошибки в надписях также являются предостерегающим фактом. Очень часто встречается ошибка в слове silicon. Нужно учитывать, что на провода для автомобилей действует международный стандарт ISO 3808, поэтому все надписи определяются производителем.

Сопротивление проводов измеряется с помощью тестера. Но этот способ не приемлем для проводов с обвивкой токопроводящей жилы, так как из-за их конструктивных особенностей значение сопротивления на двигателе меняется.

Уровень помех от электрооборудования автомобиля и от высоковольтных проводов оценивается при помощи автомагнитолы. Порядок проверки можно увидеть на схеме.

Изоляция проводов не должна допускать пробоя, поэтому при ее выборе учитывают максимальное напряжение, которое может быть в системе зажигания. Изоляция и колпачки должны быть из материала, сохраняющего свои свойства при большой разнице температур, например, из силикона.

Провода для автомобиля многие автолюбители считают второстепенными, да и специализированные издания не уделяют им должного внимания. Продавцы также не могут ничего вразумительного сказать. Тем не менее, деталь эта важная и заслуживает внимания, как при выборе, так и при эксплуатации автомобиля.

Что нужно знать автовладельцу о свечах зажигания?

На всех современных авто установлен ДВС. Энергия, необходимая для работы автомобиля, получается за счет сгорания топливной смеси внутри цилиндров двигателя. Автомобильные СЗ предназначены для воспламенения горючей смеси. От их исправности зависит пуск мотора, мощность и расход топлива. Поэтому нужно знать, когда менять свечи зажигания и вовремя выполнять эту процедуру.

В бензиновых моторах используются искровые СЗ, они состоят из следующих элементов:

  • металлического корпуса;
  • центрального электрода;
  • одного или двух боковых электродов;
  • металлического наконечника для присоединения высоковольтного провода;
  • керамического изолятора.

СЗ испытывают большую нагрузку, а от их исправности зависит бесперебойная работа бензинового мотора (автор видео — ZapPrivozTV).

Признаки неисправности

Владельцы новых иномарок могут узнать срок замены свечей зажигания по специальному индикатору Check Engine на приборной доске.

Водителям, не имеющим индикатора, необходимо знать признаки, по которым можно понять, когда нужно менять свечи зажигания:

  • холодный двигатель плохо заводится, может не завестись совсем;
  • мотор работает с перебоями, «троит», плохая тяга, не набирает обороты;
  • падает приемистость силового агрегата, снижается мощность;
  • увеличивается расход топлива;
  • меняется цвет выхлопных газов, увеличивается содержание в них углекислого газа.

Проверка высоковольтных проводов

Проверка проводов мультиметром

Первый признак неисправности проводов – наличие наружной искры на ВВ проводах.Легко увидеть в тёмное время суток, заглянув под капот.

Следующий способ так же лучше проводить в тёмное время суток: берём кусок провода и зачищаем его с обеих сторон. Далее одним концом замыкаем провод на «массу» (аккумулятор, либо корпус машины), другим концом проводим по проводам на стыках, колпачках и т.д. если есть утечка, то образуется искра.

Для проверки же сопротивления проводов нам понадобится мультиметр в режиме омметра.

Чтобы не перепутать провода, удобнее их проверять поочерёдно, т.е. снимаем провод с 1-го цилиндра и снимаем другой конец этого провода с модуля зажигания.

  1. Выключаем зажигание.
  2. Снимаем один конец провода с цилиндра.
  3. Другой конец провода снимаем с модуля зажигания (как на рисунке).
  4. Подсоединяем оба конца к омметру и смотрим показания.
  5. Проводим такую же операцию на всех проводах.

У исправных проводов сопротивление должно варьироваться от 3,5 до 10 кОм в зависимости от производителя (написано на изоляции проводов). А допустимый разброс составляет 2-4кОма. Если разброс больше, то провода нужно заменить (Замена высоковольтных проводов ВАЗ).

Самостоятельная проверка автомобильных высоковольтных свечных проводов системы зажигания

Начинать диагностику необходимо с внешнего осмотра высоковольтных проводов. При таком наружном осмотре не допускается наличие заметных дефектов в виде трещин, переломов и т.д.

  1. Самым простым способом проверки является использование заведомо исправного запасного провода зажигания. Необходимо провести поочередное отключение каждого бронепровода, заменяя его запасным. Стабилизация работы двигателя после замены одного из проводов укажет на неисправный элемент.
  2. Для выявления возможного пробоя бронепровода зажигания необходимо дождаться темного времени суток. С наступлением темноты потребуется открыть капот и запустить мотор. Если имеется пробой, тогда в процессе работы двигателя становится хорошо заметной электрическая искра на поврежденном высоковольтном проводе.
  3. Также проверку высоковольтных автомобильных проводов зажигания можно осуществить посредством использования дополнительного изолированного провода. Для проверки концы такого провода зачищаются (оголяются). Затем один конец замыкается на «массу», а вторым концом следует провести по самому высоковольтному проводу, местам соединений, изгибам, колпачкам и т.д. Если в определенном месте есть пробой, тогда между областью пробоя и концом провода-тестера появится электрическая искра.
  4. Проверка сопротивления высоковольтных автомобильных проводов осуществляется при помощи мультиметра. Для проверки мультиметр необходимо перевести в режим работы в качестве омметра. Следующим шагом становится снятие провода со свечи зажигания на первом цилиндре, после чего указанный провод также отключается от катушки зажигания. Затем контакты мультиметра подсоединяются к концам провода, после чего производится оценка полученных данных.

Аналогичным способом следует проверить остальные высоковольтные провода зажигания. Следует учитывать, что разброс по показаниям между всеми проводами не должен быть выше 2-х или максимум 4-х кОм. Превышение данного порога укажет на необходимость замены высоковольтных автомобильных проводов зажигания.

Следует добавить, что в случае обнаружения неисправного провода замена только одного дефектного элемента не рекомендуется, так как является временной мерой. Высоковольтные бронепровода зажигания в автомобиле оптимально менять комплектом. Такой подход позволяет обеспечить наиболее эффективную работу системы зажигания и ровную работу двигателя на всех режимах. По этой же причине крайне не рекомендуется осуществлять ремонт высоковольтных проводов для дальнейшей эксплуатации без замены.

Тюнинг и модернизация свечей зажигания своими руками для улучшения топливной экономичности и других характеристик ДВС. Как самому доработать свечи.

Признаки неисправности свечей зажигания. Оценка состояния свечи при визуальном осмотре, способы проверки свечей зажигания. Налет на электродах свечи.

По каким причинам могут возникать пропуски воспламенения топливно-воздушной смеси в одном или нескольких цилиндрах. Диагностика неисправности, рекомендации.

Что делать, если пропала искра зажигания. Диагностика отдельных элементов: свечи, катушка, модуль зажигания. Как проверить искру на инжекторном моторе.

Основные причины попадания моторного масла в свеченые колодцы. Что делать водителю, если масло течет в свечной колодец, как провести ремонт своими руками.

Что необходимо знать при подборе свечей зажигания по модели авто: размер, калильное число, взаимозаменяемость. Выбор свечей по конструкции, полезные советы.

На автомобилях с бензиновыми моторами топливная смесь поджигается искровым разрядом, поступающим на электроды свечей по специальным проводникам, снабженным усиленной изоляцией. Токоведущие жилы не вечны – в процессе эксплуатации они изнашиваются и приходят в негодность – частично или полностью. Проверка высоковольтных проводов зажигания – одно из первых диагностических мероприятий, выполняемых при нестабильной работе силового агрегата (двигатель «троит»). Операция производится в гаражных условиях, посещать автосервис не обязательно.

Причины и признаки неисправности высоковольтных проводов зажигания

Без проверки высоковольтных проводов зажигания могут возникнуть определенные проблемы. Двигатель начнет «троить», его мощность значительно упадет. Кроме того, может выйти из строя система запуска автомобиля. Данная неисправность требует немедленного устранения, иначе из строя способна выйти уже вся система зажигания, а из-за сбоев в работе мотора в механических узлах машины возникнут неисправности.

1. Возможные причины неисправности

Чаще всего проверка показывает, что проблема заключается в естественном износе высоковольтной проводки зажигания. Поскольку она находится очень близко к двигателю, то испытывает на себе существенный температурный перепад, который зимой в течение суток может превышать 100 градусов Цельсия. Качество изоляции провода со временем снижается, появляются трещины, через которые внутрь попадают пары антифриза и омывающей жидкости, дорожные реагенты, масла и обычная влага. Если при этом глубина трещины на изоляции достигает жилы, возможен пробой высоковольтного импульса на массу. Ток зажигания в таком случае не доходит до свечей.

Зачастую в результате проверки выясняется, что имело место механическое воздействие на провод. Как правило, это происходит в местах соединения проводника с контактами свечей и катушек зажигания. Во время монтажа высоковольтной проводки важна правильная ее укладка с обязательным использованием обжимных хомутов из полиэфирвинила для защиты от чрезмерного механического воздействия.

Наконец, проверка может показать, что высоковольтная электрика повредилась по причине превышения предельного напряжения. Это может произойти при пробое катушки зажигания в первичной обмотке.

2. Признаки неисправности

Вероятная неисправность высоковольтной проводки способна проявиться следующими признаками:

  • запуск мотора затруднен, особенно в дождливую погоду;
  • двигатель во время езды периодически «троит», также это наблюдается при движении на холостом ходу и при «холодном» запуске;
  • в приемнике и усилителе магнитолы, в другой усилительной аппаратуре появились сильные помехи;
  • расход горючего заметно увеличился;
  • провода изменили цвет, проявились места пробоя и утечек в виде темных пятен.

Типичные неисправности кабелей зажигания

Существует 3 основных неполадки, связанных с высоковольтными проводами:

  1. Внутренний обрыв токонесущей жилы.
  2. Пробой внешней силиконовой изоляции.
  3. Ненадежный контакт в местах соединения медных наконечников с клеммами свечей и катушек высокого напряжения.

Обрыв или перелом углеродного сердечника не всегда ведет к полному отказу ВВ провода. Поскольку на свечу подается импульс высокого напряжения номиналом более 20 киловольт, ток все равно «пробивает» место обрыва и попадает к свечным электродам. Но мощность искры заметно ослабевает, отсюда возникают проблемы с качественным воспламенением топливовоздушной смеси в камере сгорания. В худшем случае искра не поступает вовсе и цилиндр полностью отказывает.

Подобная картина наблюдается при слабом контакте медных проводников в местах соединений. Из-за окислившейся либо плохо прилегающей клеммы сила электрического импульса теряется на преодоление данного препятствия, а на свечных электродах разряд ослабевает.

Рекомендуем: Лучшие моторные масла для двигателей с турбиной в 2019 году

При пробое двух изоляционных слоев напряжение теряется иначе. Принцип следующий: ток, обнаруживший цепь более низкого сопротивления, стремится пройти по этому пути. Если точка пробоя изоляции располагается поблизости от металлических деталей машины, связанных с «минусом» бортовой сети (массой), между ними образуется искровой разряд. В результате свече зажигания достается только половина импульса, отчего воспламенение горючей смеси происходит вяло. Кстати, проверить бронепровода мультиметром на предмет целостности изоляции невозможно, понадобится специальное оборудование.

Перебои в подаче искровых разрядов отслеживаются по таким признакам:

  • двигатель работает нестабильно из-за пропусков зажигания и недостаточной мощности искры;
  • периодически отказывает один или несколько цилиндров, наблюдается вибрация мотора на холостом ходу;
  • в процессе движения ухудшается разгонная динамика, ощущается слабый отклик на педаль акселератора;
  • топлива расходуется больше.

Подобные симптомы проявляются на неисправных свечах зажигания, но проверить их работоспособность сложнее. Поэтому начинайте диагностику с проводов высокого напряжения.

Как проверить ВВ

Визуальный осмотр

  • Следует осмотреть все провода на предмет видимых повреждений (царапин на изоляции, сильных перегибов, сколов и трещин на контактных колпачках и т. д.)
  • Также нужно убедиться в том, что нигде нет пробоев (то есть провод нигде не замыкает и искры нигде не проскакивают). Делать такой осмотр лучше в темноте, так что надо закрыть входную дверь в гараже и выключить свет.
  • Если высоковольтный провод не сломан и пробоев нет, можно попробовать им воспользоваться, чтобы понять, цел ли он внутри. Один его конец зачищается и им замыкается «масса» (то есть провод прикладывается к корпусу авто). Вторым концом провода водим по другим деталям, контактным колпачкам, стыкам. Если на каком-либо участке есть повреждение, то возникнет пробой (эту процедуру также лучше проводить в темноте).

Проверка с помощью мультиметра

Если при визуальном осмотре выявить неисправность не удалось, воспользуемся мультиметром. С его помощью можно измерить сопротивление каждого высоковольтного провода.

  1. Сначала переключаем мультиметр в режим омметра.

    Мультиметр, установлен в режим омметра

  2. Затем отсоединяем высоковольтные провода как от свечей зажигания, так и от контактов на катушке зажигания.

    Высоковольтные провода, отсоединенные от свечных контактов и контактов на катушке

  3. Электроды мультиметра поочерёдно подключаются к контактам каждого высоковольтного провода. После чего оценивается сопротивление, которое показывает мультиметр.

Это интересно: Ларь по-русски: небольшой тест-драйв LADA Largus


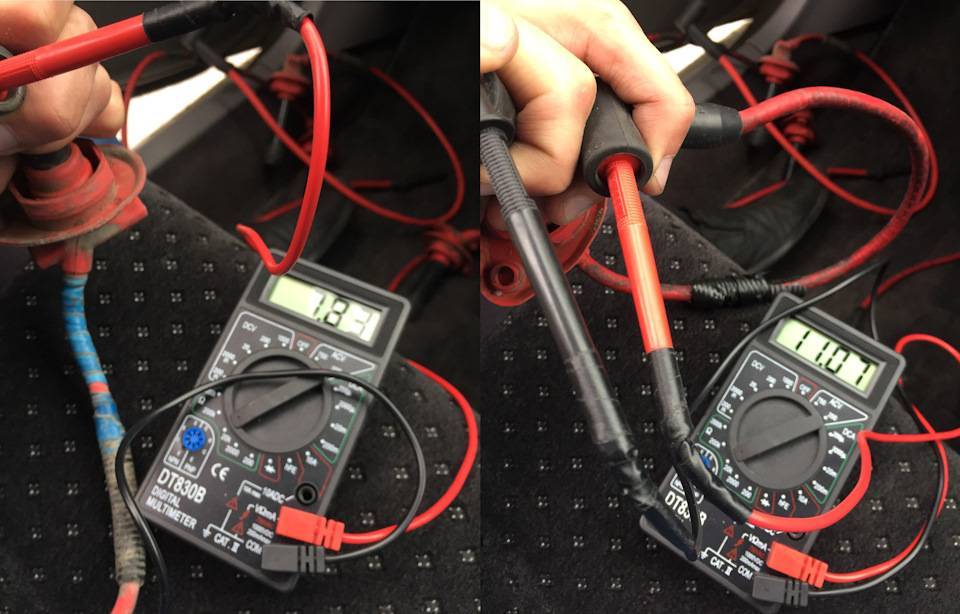

Сопротивление высоковольтного провода — 4.8 кОм, провод исправен

Для того чтобы верно оценить показания тестера, следует точно знать сопротивление высоковольтных проводов своего автомобиля (это сопротивление указывается на упаковке, как вариант, сопротивление может быть указано прямо на изоляции каждого провода).

Если высоковольтный провод цел, сопротивление, показываемое мультиметром, варьируется в интервале с 3.5 до 10 кОм (какая это будет цифра — зависит от марки провода, от материала сердечника и от его длины). Если же на мультиметре виден ноль, то это явный признак того, что токопроводящая жила сломана (хотя снаружи этого может быть не видно и провод выглядит целым).

Возможные неисправности и их признаки

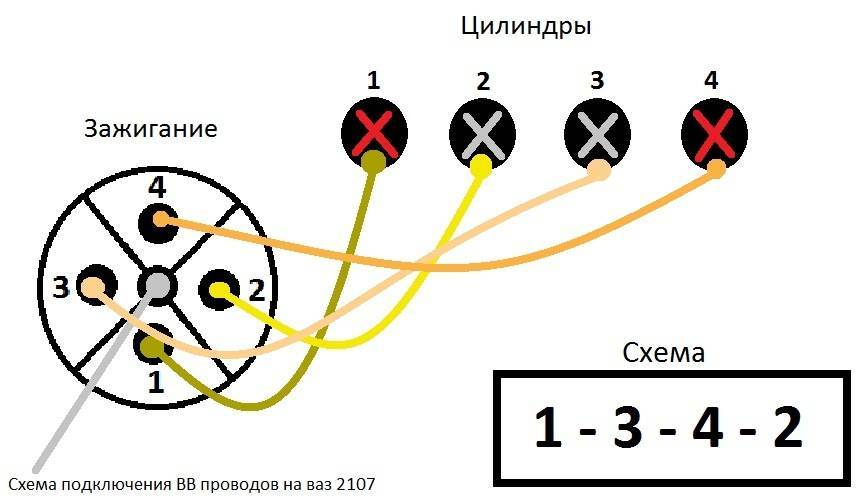

Схема подключения высоковольтных проводов

Начнем с признаков неисправности, которые помогут определить поломку своими руками:

  • первый признак, который говорит о необходимости ремонта своими руками — в сырую погоду мотор авто заводится с большим трудом;
  • двигатель авто может в принципе глохнуть;
  • еще один признак, который влечет за собой ремонт своими руками — мотор авто работает неустойчиво на средних либо высоких оборотах;
  • мощность ДВС падает;
  • как сказано выше, одним из немаловажных признаков является увеличение расхода горючего.

Если провода зажигания авто неисправны, то обычно это связано с утечкой тока либо разрывом кабеля. Как правило, разрыв происходит в том месте, где контакт соединяется с жилой и прочими компонентами.

Обычно проблема неисправности и необходимости ремонта своими руками в авто появляется:

  • в результате демонтажа кабеля;
  • если соединение с выводами тех или иных компонентом достаточно плохое;
  • если произошло окисление либо разрушение структуры.

В том месте, где нарушается контакт, структура может сильно греться и искриться. Если вовремя не решить неисправность, то проблема может усугубиться, что приведет к выгоранию контактов либо же самой жилы. Что касается утечки, то она обычно появляется на загрязненных кабелях, через свечи или катушку либо в случае повреждения защитного слоя или колпачков.

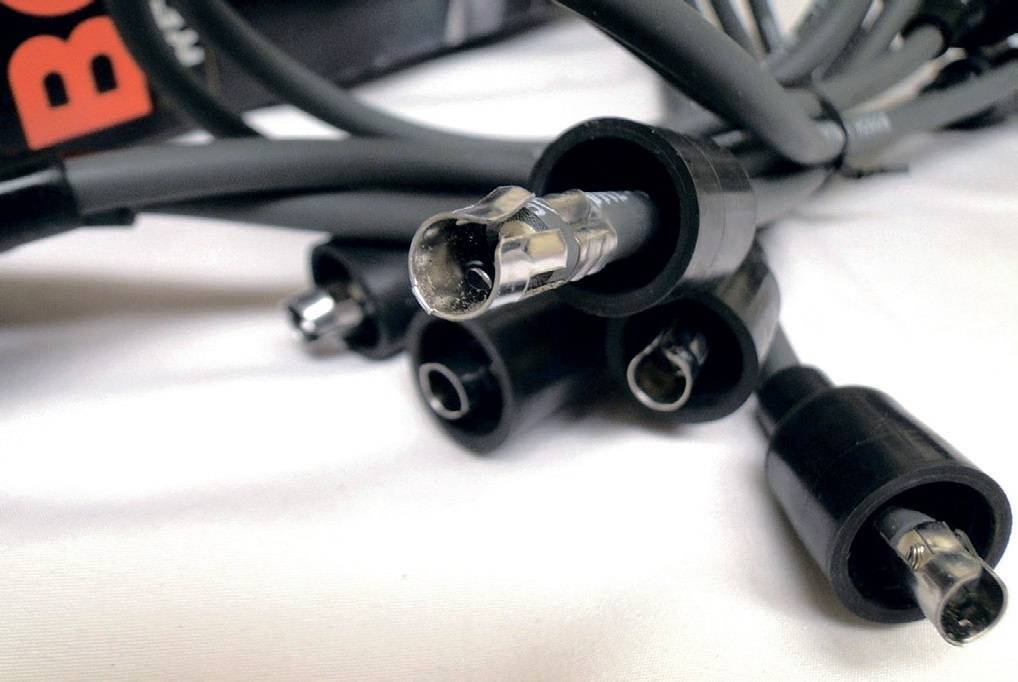

ВВ кабеля для автомобиля

Сопротивление высоковольтных проводов зажигания измеряется мультиметром — полученные показатели могут быть различными, однако в любом случае они должны быть не более 20 кОм. В том случае, если один из компонентов продемонстрировал неверное значение, в отличие от других, то это свидетельствует о его неисправности. Соответственно, потребуется ремонт своими руками.

В зимнее время года из-за температуры кабеля могут стать более жесткими, соответственно, вероятность того, что защитный слой или колпачки будут повреждены, становится высокой. Регулярные вибрации от мотора способствуют расшатыванию соединений, что в принципе ухудшает контакт. Если же температура в моторном отсеке слишком высокая, то это приведет к выходу из строя самих колпачков, которые расположены в непосредственной близости к мотору.

Выявить неисправность защитного слоя можно на слух — в этом случае вы услышите щелчки, либо визуально — на месте утечки будет проскакивать искра, особенно это хорошо видно ночью. Если контакт в наконечниках будет хорошим, то это предотвратит потерю тока, который передает на свечи. Так что для обеспечения нормальной работы системы необходимо время от времени осуществлять диагностику наконечников и кабелей в целом (автор видео — Автоэлектрика ВЧ).

3 совета по выбору высоковольтных проводов зажигания

Составные части высоковольтного провода — это токоведущая жила, изоляционный материал, металлические контактные клеммы и колпачки. Иногда дополнительно в состав комплекта включают гребенки, аккуратно собирающие всю проводку в один жгут. Исходя из используемых материалов и технологии изготовления, вся свечная проводка условно разделяется на 3 категории.

В первую включается провод с несколькими токоведущими жилами из меди. В качестве изоляционного материала используется поливинилхлорид.

Ко второй категории относят одножильную высоковольтную проводку зажигания с изоляцией из поливинилхлорида или разновидности полиуретана (EPDM). Данные изделия требуют проверки и использования дополнительных резисторов, подавляющих помехи. Изоляционный слой из ПВХ чувствителен к длительному воздействию низкой и высокой температуры, бензиновых паров, в результате чего изоляция со временем трескается. В образовавшиеся трещины попадает влага, резко снижающая сопротивление жилы и приводящая к утечкам тока. Большая часть отечественной автомобильной продукции по сей день оснащается высоковольтной проводкой именно из этой категории.

В самых современных модификациях применяются жилы из различных неметаллов (стекловолокно, полимерные материалы, графит, кевлар, лен и хлопок, а также всевозможные сочетания указанных материалов). Для изготовления изоляционного слоя в этих проводах используется силиконовая резина, обеспечивающая высокое напряжение на пробой и отсутствие утечек тока в системе зажигания, которые можно выявить проверкой. Эти качества в результате увеличивают мощность искры и общую мощность двигателя. Обеспечивается наиболее полное сгорание топлива и его оптимальный расход.

Все изделия соответствуют существующим техническим требованиям, отличие между категориями состоит лишь в цене и в ресурсе. Для сравнения, минимальный ресурс силиконовых изделий производства ставропольской компании «Цитрон» составляет 160 тысяч км пробега (срок службы при этом неограничен), несиликоновые же модели, как показывает проверка практикой, могут прослужить от силы 50 тысяч км либо до 3 лет эксплуатации в природных условиях России. Стоимость силиконовой проводки при этом выше стоимости классической в 3-4 раза. Задача покупателя в данном случае — выбрать компромиссный вариант между ценой и долговечностью. Помогут с выбором высоковольтных проводов зажигания некоторые советы и рекомендации.

Рекомендуем

Совет № 1. Внимательно изучите информацию о продукте (производитель, условия использования и др.) — она должна иметься как на упаковке, так и на самом изделии.

Зачастую на подделках английское слово «silicone» печатается с ошибкой. Данное явление столь распространено, что даже встречалось в одном авторитетном печатном СМИ по автомобильной тематике. Авторы ошибочно и без проверки употребили слово «silicon», которое на самом деле переводится как «кремний».

Совет № 2. Оцените качество колпачков на высоковольтной электрике.

Колпачки изготавливаются из силиконовой резины, они необходимы для защиты контактов проводки и для обеспечения герметичности соединений. Минимальная толщина стенок колпачка составляет 3 мм. Как часто показывает проверка, электрическая цепь нарушается именно в месте соединения клеммы проводника с контактами элементов системы зажигания. Обычно это случается при неаккуратном снятии проводки либо при плохом соединении с деталями системы зажигания из-за некачественной посадки, окислительных процессов и т. д.

Совет № 3. Оцените качество самой высоковольтной проводки зажигания.

Наилучшее качество сегодня имеют силиконовые изделия. Есть несколько несложных способов проверки их качества. Например, можно воздействовать на кабель открытым огнем. Если изоляция качественная, легко оплавить или тем более воспламенить ее не получится. Другой способ проверки заключается в крепком скручивании провода. Если ощущается смещение или скольжение жилы относительно оболочки кабеля, а также возникает характерный хруст, значит, сцепление оболочки с изоляцией некачественное. Попробуйте также переместить слой изоляции вдоль проводника. Никаких смещений во время проверки быть не должно, кабель должен быть монолитным. Иначе при монтаже или демонтаже проводки защита может нарушиться.

Кратко об устройстве проводников

Раньше для подачи разряда от катушки к свечам применялись традиционные ВВ провода с медным многожильным сердечником (на жаргоне – бронепровода). Недостаток подобных изделий – постепенное переламывание тонких проволочек из-за низкой эластичности. В современные автомобили производители устанавливают гибкие кабели с неметаллической жилой, сделанной из стекловолокна с углеродной пропиткой. Токоведущая часть обернута несколькими вспомогательными оболочками:

  • полимерный экранизирующий слой;
  • внутренняя изоляция, изготовленная на основе силикона;
  • каркас в виде оплетки из прочной синтетики;
  • наружная силиконовая изоляция.

Старые изделия с медными жилами имели практически нулевое сопротивление, отчего установленное на автомобиле радио «хрипело» от помех. Нынешние провода высокого напряжения обладают повышенным сопротивлением, позволяющим экранировать помехи.

Для подключения к контакту свечной «люльки» углеродная жила выведена за пределы изоляции и загнута в обратном направлении. Снаружи сердечник обжимается медной клеммой, надеваемой на контакт свечи. Сверху соединение защищено плотным диэлектрическим колпачком. Второй конец проводника подключен к катушке зажигания аналогичным образом.

Важное преимущество новых высоковольтных бронепроводов – эластичность и гибкость. Благодаря данным качествам изделие служит значительно дольше медных предшественников

Но рано или поздно наступает момент, когда углеродно-силиконовые ВВ провода изнашиваются и начинают «хандрить».

Диагностика: способ № 2

Как проверить бронепровода на ВАЗе и других авто, если нет специализированного тестера? Продиагностировать элементы можно визуально. Но для этого нам нужно полное отсутствие света. Итак, запускаем двигатель и открываем капот. Смотрим на состояние проводов без фонарика. Если от них исходят мелкие искры, значит, элементы пришли в негодность. Такое происходит при пробое изоляции. Обычно искры имеют голубовато-белый оттенок и они очень быстро проскакивают. При дневном свете заметить их невооруженным глазом практически невозможно.


Смотреть галерею

Но в темное время суток их можно отчетливо увидеть на работающем моторе. При этом двигатель не всегда будет троить. Подобное явление возникает уже на поздней стадии, когда поломка наступила окончательно. Также вы можете услышать характерные щелчки. Это значит, что ток от катушки двигается не на свечу, а на близлежащие металлические объекты – например, выпускной коллектор.

Теперь вы знаете, как проверить бронепровода без тестера. Но есть еще один метод, не требующий наличия мультиметра. Его мы рассмотрим далее.
