Как выставить зажигание на бензиновом и дизельном авто?

Проверка угла зажигания во время движения автомобиля

Проверку работоспособности системы зажигания после любой регулировки лучше всего производить в движении. Это связано с особенностями конструкции трамблёра и октановым числом используемого бензина. Бывает так, что выставленные по меткам углы зажигания не дают достаточной динамики и приёмистости. Поможет регулировка на слух по началу детонации:

• Разгоняем автомобиль до скорости 45-50 км/ч на ровном участке дороги;
• Включаем прямую передачу (на ВАЗ 2106 четвёртую) и нажимаем педаль газа до упора;
• Должен появиться характерный звон (детонация), который пропадёт через 2-3 секунды, а ускорение будет ровным и мощным без провалов;
• Если детонация не исчезает на протяжение всего разгона, значит угол зажигания «ранний»;
• Полное отсутствие звона и вялая динамика говорят о запаздывании искры в цилиндрах;
• Регулируем положение трамблёра на месте, доворачивая его на 3-5 градусов;
• Когда регулировка будет завершена, положение корпуса трамблёра относительно блока отмечают риской или краской.

Работы по регулировке зажигания следует проводить регулярно. Интервал обслуживания простой контактной системы зажигания — 15000 км, для электронной — вдвое больше. Также регулярно проверяется состояние свечей зажигания и высоковольтных проводов. Все операции по настройке легко могут быть проделаны самостоятельно, гараж для этого не нужен. Навык самостоятельного ремонта зажигания ВАЗ 2106 всегда пригодится в дальней дороге или зимой, когда возникают проблемы с запуском.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Установка зажигания: когда требуется

Стоит ориентироваться на некоторые симптомы, по которым автовладельцу несложно определить, что требуется регулировка и выставление трамблера.

1. Невозможно запустить двигатель.
2. Повышенный расход топлива. Порой это связано с необходимостью настройки карбюратора. Например, если зажигание отрегулировано позднее, в таком случае динамика «шестерки» окажется низкой, а чтобы хорошо разогнаться, мотору требуется больше бензина.
3. Возникновение в глушителе или воздушном фильтре выстрелов.
4. Силовой агрегат функционирует нестабильно: шумит, вибрирует. Выставить зажигание и четко поставить трамблер на ВАЗ-2106 требуется в случае троения двигателя или тряски.

Раннее или позднее зажигание, что лучше?

Необходимый момент опережения зажигания – безусловно, важный фактор, который отражается на полной работе автомобиля. Этот показатель регулирует работоспособность автомобиля в общем. Многие интересуются, какой вариант зажигания лучше: поздний либо ранний. Ответ удивляет, поскольку ни один из предложенных вариантов не является верным.

При нём мотор не будет ощущать высокие нагрузки. Крайние поздние и ранние варианты наверняка принесут автовладельцу немало проблем с техническим состоянием транспортного средства. Однако всё имеет свои нюансы, в этом случае их нужно рассмотреть более подробно.

Признаки раннего зажигания

• необычные звуки из двигателя, которые появляются из-за повышенного износа;
• повышенная детонация;
• недостаточная мощность, особенно заметна при малых оборотах.

Признаки позднего зажигания

• некачественный запуск, что очень вредит аккумулятору;
• увеличенный расход горючего;
• потеря в мощности;
• температура двигателя увеличивается гораздо выше нормы.

Как можно заметить, что в первом случае, что во втором — приятных моментов мало. Несмотря на это многие автовладельцы (особенно машин отечественного производства) выбирают позднее зажигания при прогреве двигателя и на старте. Некоторые производят раннее зажигание, но в этом случае на малых оборотах будет значительно проседать мощность.

Тестирование

Тестирование можно произвести с помощью специального устройства – стробоскопа. Положительный зажим стробоскопа нужно подключить к положительному контакту на аккумуляторе автомобиля. Таким образом обеспечивается удобная и простая дальнейшая регулировка системы. Далее нужно найти на крышке распределителя в одном из цилиндров наконечник высоковольтного провода и аккуратно его вынуть. Далее проводим регулировку, подключив минусовый зажим зажигания с отрицательной клеммой на аккумуляторе.

С максимальной аккуратностью вставляем датчик стробоскопа в цилиндр и подключаем его к проводу, находящегося в этом цилиндре. Запускаем двигатель. Теперь наблюдаем за маховиком двигателя, на котором поток света от стробоскопа будет создавать неподвижную метку. Если параметры зажигания выставлены правильно, то точка будет находиться между засечкой маховика и предыдущим делением. Если же показания другие, то нужно немного послабить крепление распределителя для маховика. После того как точка все-таки будет выставлена в нужном положении, достаньте и отсоедините датчик из цилиндра и выполните сборку деталей в обратном порядке.

Предупреждение:

• Перед выполнением работ нужно дождаться пока остынет двигатель;
• Детали распределителя находятся под напряжением. В случае если трамблер или свечи неисправны, вы можете получить болезненный удар током.

Будьте крайне осторожны, выполняя данную работу. Удачи.

Дизельный двигатель: признаки неисправностей и возможные причины

При эксплуатации автомобиля в работе дизельного двигателя происходят сбои, которые можно определить по следующим признакам.

Сложности с запуском ДВС Слишком ранний или поздний впрыск, что ведет к неправильному углу опережения подачи горючего. Некачественное распыление дизельного топлива происходит из-за изношенности деталей. Завоздушивание топливной системы вызывает нехватку дизельного топлива перед топливным насосом. В топливном насосе высокого давления износились нагнетательные клапаны. Возникли дефекты в насосе низкого давления. Регулятор работает неправильно, что сводит к минимуму объем поступающего горючего при запуске силового агрегата. Загустевание дизтоплива в зимнее время года. Возникли проблемы со свечами накаливания. Во время впрыска возникает давление, недостаточное для нормального запуска двигателя.Падение мощности силового агрегата Проблема могла возникнуть из-за неправильного угла опережения подачи горючего. Всережимный регулятор и топливный насос отрегулированы некорректно. В топливном насосе высокого давления износились прецизионные элементы. Износ регулятора. Получили повреждение распылители, возможен их износ. Ниже допустимых значений падает давление впрыска. Элементы системы нагнетания не подают требуемый объем горючего.Увеличение расхода дизтоплива Угол опережения впрыска неправильный. Получили повреждения или износились распылители. Давление впрыска падает ниже допустимых значений. Компрессия значительно снизилась. Происходит утечка горючего. Воздушный фильтр забился. Топливный насос высокого давления неправильно отрегулирован. В топливном насосе износились нагнетательные клапаны. Силовой агрегат работает некорректно.ОГ (отработанные газы) черного цвета Компрессия значительно снизилась. Регулировка клапанов выполнена неправильно. Форсунки не справляются с распылением дизтоплива. В камере сгорания возникают проблемы со образованием топливовоздушной смеси. Такие нарушения могут происходить из-за проблем с закрытием клапанов (неправильная регулировка) или возникновения окисленного налета.Цвет отработанных газов изменился на белый или серый Неправильно выставлен угол опережения впрыска. Компрессия значительно снизилась. В прокладке головки блока цилиндров возник пробой. Мотор переохладился.Появление жесткости в работе двигателя Появился дисбаланс между объемами горючего, поступающего в цилиндры агрегата. Часть форсунок работает некорректно. Компрессия значительно снизилась. Выставлен слишком ранний впрыск дизельного топлива.Мотор перегревается Форсунки неправильно распыляют дизельное топливо. Некорректно выставлен угол опережения впрыска.Двигатель не развивает максимальную мощность Засорился воздушный фильтр. Завоздушивание ТС. Проблемы с работой топливного насоса высокого давления. Некорректно выставлен угол опережения впрыска горючего. Проблемы с форсунками. Возможная причина ― неисправность крепления деталей. Нарушена герметичность топливопроводов. Проблемы с регулировкой тяги акселератора.Уровень шума силового агрегата вырос Завоздушивание топливной системы. Плохая работа распылителей.Силовой агрегат на холостом ходу работает неравномерно Некорректно выставлен угол опережения впрыска горючего. Проблемы с ходом педали газа. Ослабление топливопровода между ТНВД и топливным фильтром. Проблемы с подачей горючего. Некорректно работают форсунки и распылители.Колебания частоты оборотов коленчатого вала Разрегулированность и изношенность системы впрыска. Износился регулятор оборотов. Завоздушивание ТС. Избыточное давление газов в картере.Непредвиденная остановка силового агрегата Топливный фильтр забился, подача горючего в топливный насос высокого давления осуществляется в недостаточном объеме. Поврежден ТНВД, что вызвало прекращение поступления горючего. Топливный насос низкого давления получил повреждение. Поврежден трубопровод впрыска. Нарушено соединение насоса с приводом. Поршень-разделитель износился, возможен перекос детали. Возможен износ ротора или поршней в топливном насосе высокого давления.Выходят из строя свечи накаливания Такую неисправность могут вызвать дефектные форсунки.Заглушить силовой агрегат невозможно Вышел из строя соленоидный клапан.В картере растет уровень масла Проблема может возникнуть из-за протечки моторного масла. Некорректно работают форсунки («льют»).Торможение двигателем затруднено Некорректно выставлены холостые обороты. Загрязнение сливных топливопроводов.

Способы установки зажигания

Важно знать, куда и насколько проворачивать корпус, чтобы установить зажигание правильно. Существует несколько методов установки угла опережения зажигания на авто, где за работу системы зажигания не отвечает ЭБУ, и все работы делаются вручную

Существует несколько методов установки угла опережения зажигания на авто, где за работу системы зажигания не отвечает ЭБУ, и все работы делаются вручную.

«По стробоскопу».

Самый точный метод установки зажигания – это с использованием стробоскопа.

Технология установки угла опережения с его помощью – очень простая, и для ее выполнения всего лишь потребуется:

• Стробоскоп;
• Набор ключей;
• Белый маркер или краска.

Регулировочные работы следует выполнять на прогретом двигателе. Рассмотрим, как все делается на примере ВАЗ-2107 с карбюратором.

Отметим, что описанный метод подойдет практически для любой машины с карбюратором, а также инжекторных моделей, у которых установка выполняется вручную.

Действия таковы:

Проворачиваем коленчатый вал до совмещения меток на шкиве с метками на защитной крышке привода ГРМ. У ВАЗ-2107 на крышке нарисовано 3 метки – две коротких и длинная. Длинная метка указывает на ВМТ в первом цилиндре, короткие же соответствуют углу опережения в 5 градусов (средняя метка – 5 град., крайняя короткая – 10 град.). Нужно совместить метку на шкиве со средней на крышке;

Указанные метки помечаем белой краской;
Проверяем положение бегунка трамблера – он должен смотреть в сторону контакта первого цилиндра;

Подключаем стробоскоп согласно инструкции (обычно два вывода его соединяются с АКБ, а третий закрепляется на высоковольтном проводе 1-го цилиндра);

Запускаем силовую установку и устанавливаем обороты на уровне 750-800 об/мин;
Светим стробоскопом на шкив коленчатого вала. Импульсное свечение прибора приведет к тому, что визуально метка на шкиве будет находиться на одном месте, и она сравнивается со средней меткой на крышке.

Если указанные метки находятся на одном уровне, то угол опережения установлен правильно и регулировка не нужна. В случае же когда метка шкива расположена перед или за меткой крышки – регулируем;

Глушим мотор и переходим к трамблеру. Попускаем его фиксирующую гайку и проворачиваем в нужную сторону;
Если метка шкива расположена за меткой крышки – зажигание позднее. Для его устранения необходимо немного провернуть трамблер в сторону, противоположную вращению бегунка, при раннем же — крутим корпус в сторону вращения. При этом смещать трамблер следует понемногу, после чего его зафиксировать гайкой;

Снова заводим мотор и смотрим на метки

Важно добиться, чтобы они во время работы мотора были совмещены.

Принцип регулировки с помощью стробоскопа практически одинаков для всех авто. Единственное, метки могут совмещаться не только по шкиву, но и по маховику (там они тоже есть), это уже кому как удобнее.

«По лампочке».

В отличие от способа со стробоскопом, лампа не даст точной установки угла.

И все же этот метод вполне применим, тем более, что с его помощью можно отрегулировать зажигание даже в дороге. Примером выступит ВАЗ-2108.

Из инструментов понадобиться всего лишь лампа накаливания на 12 Вольт, два провода и набор ключей.

Чтобы отрегулировать по лампочке зажигание нужно:

1. Совместить метки на шкиве привода ГРМ с выступом на крышке, установив ВМТ на первом цилиндре

   . Дополнительно проконтролировать правильность установки можно по маховику через смотровое окошко на корпусе;

2. Берем лампочку, подсоединяем к ней провода. Затем один из проводов подключаем к выводу «К» на катушке зажигания, а второй бросаем на «массу»;
3. Послабляем гайки крепления распределителя;
4. Включаем зажигание, но авто не заводим;
5. Проворачиваем корпус трамблера так, чтобы лампочка потухла. Затем плавно и аккуратно крутим его в обратную сторону. Вся суть этого метода сводиться к тому, чтобы «поймать» момент, когда лампа загорится. Именно в этом положении на свечку будет подаваться импульс;
6. Затягиваем гайки крепления и проверяем работоспособность силовой установки.

«На слух».

Некоторые мастера для установки угла опережения вообще не пользуются какими-то приспособлениями, а делают все «на слух».

Причем делается все очень легко: авто заводиться, устанавливаются холостые обороты.

А далее просто ослабляется крепление трамблера, после чего корпус вращается в разные стороны, при этом слушается поведение силовой установки. При вращении из-за меняющегося угла обороты начнут плавать.

Суть этого метода заключается в том, чтобы установить максимально высокие обороты на моторе, причем они должны быть стабильными. После этого трамблер фиксируется в выбранном положении и все.

Ход процедуры: инструкция

Примечательно, что правильное выставление гарантирует проведение операции при помощи одного из вспомогательных приспособлений. Лучше и проще всего будет воспользоваться стробоскопом, поскольку он обеспечит наибольшую точность и корректность работы силового агрегата. После завершения всех шагов для подготовки и подсоединения прибора следует провести достаточно простые действия:

1. Завести двигатель внутреннего сгорания и оставить на холостом ходу с небольшим числом оборотов. Их номинальное количество не должно превышать 800 об./мин. Мониторить их можно на тахометре.
2. Установить и направить луч стробоскопа в специальное смотровое окно.
3. Установить наиболее длинную отметку на маховике вровень с нулевой отметкой.

Крутить корпус распределения нужно в правую сторону. За счет этого можно увеличивать требуемый угол опережения. А если проводить движение против направления часовой стрелки, то угол уменьшается.

Специальная шкала, которая располагается на трамблере, позволяет точно вычислить направление движения. Она имеет установленные минус и плюс и очень удобна в качестве ориентира для регулировки. Одно деление ее равняется восьми градусам, в связи с чем следует очень аккуратно регулировать. По достижении искомого угла останется только закрепить трамблер.

«Шестерка» от ВАЗ требует регулярного ухода. Одной из важных процедур в этом плане является установка правильного зажигания. Она позволит наладить работу на холостых оборотах и в движении, повысить экономичность и срок службы узлов и агрегатов. Поэтому не стоит пренебрегать этим видом ремонта, надеясь на авось, так как неисправность в дальнейшем может полностью вывести машину из строя.

Когда необходимо регулировать впрыск

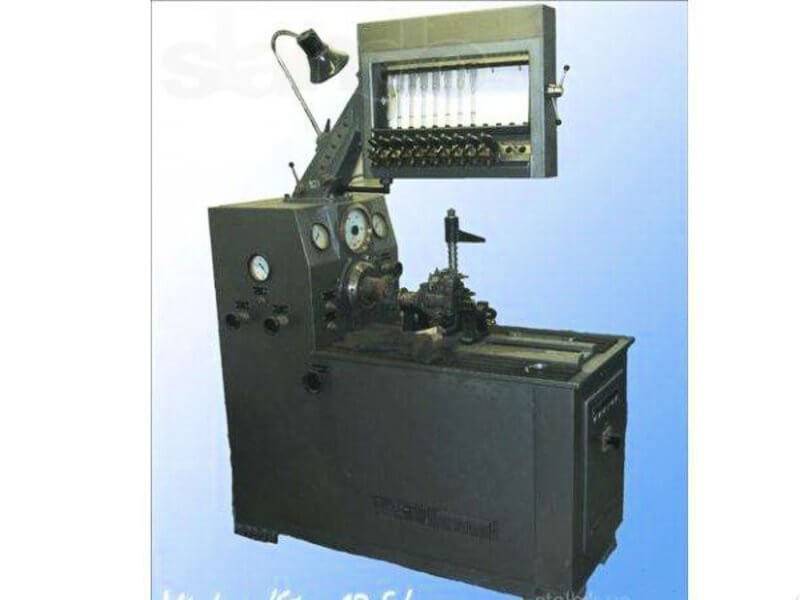

На заводе для регулировки ТНВД есть специальный станок. Поэтому он неплохо работает без регулировок. Но, бывают случаи, когда после каких либо ремонтных работ, приходится регулировать угол впрыска, например:

• После замены газораспределительного ремня
• Снимали ТНВД, и не можете установить его шкив по специальным отметкам.
• Любые другие неизбежные ремонтные работы, нарушившие регулировку угла впрыска.

Напомню вам, дорогие читатели, что для полной регулировки  ТНВД нужен специальный стенд. Поэтому разбирать его по деталям или вращать все имеющиеся на нем винты просто глупо. Вы разрегулируете устройство настолько, что потом без стенда уже никак не получится обратно настроить работу мотора. Поэтому не понимая что и зачем крутить не трогайте сами винт полной нагрузки насоса и прочие винты, потому что обратно вы их настроить не сможете. Вам ведь не нужны лишние проблемы и расходы?

Полезные рекомендации

Регулировать зажигание на дизельном движке можно такими способами:

• Регулировка по отметкам, если они есть.
• Подбор впрыска опытным путем.

Чем опасны такие нарушения?

При этих обоих явлениях нарушается нормальное функционирование силовой установки.

Причем у позднего и раннего зажиганий имеются свои определенные признаки, указывающие на несоответствие угла опережения.

Если у двигателя установлено позднее зажигание, то силовая установка:

• Не развивает мощности, сильно падает динамика набора скорости;
• Очень плохо запускается, особенно «на холодную»;
• Потребляет значительно больше топлива;
• Очень быстро нагревается вплоть до перегрева;
• «Хлопки» в выпускную систему или систему питания.

Признаки раннего зажигания несколько другие, а именно силовой агрегат:

• Работает «жестко»;
• Слышен явно выраженный металлический стук;
• Проявление детонационного сгорания;
• Неустойчивая работа и падение мощности на малых оборотах;
• Повышение расхода топлива.

И это только признаки неправильно установленного зажигания. Последствия же у продолжения эксплуатации авто с неправильно установленным зажиганием могут быть самыми серьезными.

При позднем угле опережения не соблюдается одно из условий нормального горения топлива – на момент пика сгорания оно уже не находится под давлением (поршень движется вниз и объем камеры сгорания быстро увеличивается).

Из-за этого оно уже не может полностью сгореть, и несгоревшие компоненты оседают на внутренних поверхностях в виде нагара.

В конечном итоге это приводит к сильной закоксовке мотора и его поломке.

Ранний же угол опережения еще более опасен. При таком зажигании выделяемая энергия обеспечивает противодействие поршню, что приводит к появлению ударных нагрузок на ЦПГ и КШМ (именно они сопровождаются металлическим стуком).

Дальнейшая эксплуатация приводит к физическому повреждению элементов – прогорание поршней, изгиб шатунов, повышенный износ вкладышей коленчатого вала.

То есть двигатель еще быстрее поломается, причем серьезно, чем при позднем зажигании.

Другие способы настройки и проверка зажигания на автомобиле

Также можно выставить зажигание по искре или самостоятельно подобрать такой угол, когда двигатель будет работать наиболее стабильно и ровно. Самым простым и наименее точным способом является установка на основании работы мотора. Для настройки двигатель заводят, после чего ослабляется гайка фиксации корпуса трамблера. Далее понадобится провернуть корпус распределителя по часовой стрелке и против, найдя положение, при котором двигатель работает ровно и обороты ХХ самые высокие. После этого следует провернуть корпус прерывателя на пару градусов по часовой стрелке и затянуть гайку трамблера.

При настройке зажигания по искре следует совместить метки на шкиве коленвала и ГРМ, а метка на бегунке должна указать на провод первого цилиндра. Затем ослабляется гайка корпуса распределителя, после чего из крышки трамблера следует вынуть центральный высоковольтный провод.

Затем контакт провода следует расположить вблизи «массы» (расстояние около 5 мм.) и включить зажигание. После этого корпус прерывателя следует повернуть на 20 градусов по часовой стрелке. Теперь корпус нужно вращать обратно до момента, когда между «массой» и контактом провода появится искра. В этом положении корпус трамблера нужно зафиксировать крепежной гайкой прерывателя.

По окончании необходимо проверить правильность УОЗ в движении. На прогретом моторе машину следует разогнать до 40-45 км/ч, после чего включается четвертая передача и полностью нажимается педаль газа. Далее необходимо оценить степень детонации. Нормой считается, когда сразу после включения 4-й передачи детонация кратковременно присутствует (2-3 сек.), но исчезает с разгоном автомобиля. Если детонация после разгона продолжается, тогда высока вероятность раннего зажигания. Если детонации нет в момент включения 4-й передачи, тогда зажигание позднее. В таких случаях регулировку УОЗ следует повторять для получения оптимального результата.

Одним из главных отличий дизельного мотора от бензинового является принцип поджига дизтоплива. Зажигание топливно-воздушной смеси в дизельном двигателе реализовано посредством самовоспламенения солярки от контакта с предварительно сжатым и нагретым в результате такого сжатия воздухом в цилиндрах.

Выставление зажигания на дизельном двигателе подразумевает изменение угла опережения впрыска топлива, которое подается в четко заданный момент в конце такта сжатия. Если угол выставлен отлично от оптимальных параметров, тогда топливный впрыск окажется несвоевременным. Результатом станет неполноценное сгорание смеси в цилиндрах, что вызывает разрушительный дисбаланс в работе двигателя.

Следует помнить, что даже незначительные отклонения при выставлении угла впрыска топлива могут привести к серьезной поломке дизельного двигателя.

Получается, под системой зажигания дизельного двигателя стоит понимать важнейший элемент системы питания силового агрегата – топливный насос высокого давления (ТНВД). В большинстве дизелей именно данное устройство в комплексе с дизельными форсунками отвечает за своевременную дозированную подачу солярки в цилиндры мотора.

Устанавливаем угол по отметкам

Для первого способа самостоятельной регулировки впрыска дизельного агрегата по отметкам подразумевается возможность смещения ТНВД. Способ годится только для механического аппарата. Регулировка опережения впрыска производится поворотом ТНВД вокруг оси. Этот способ так же годится, если есть возможность поворачивания зубчатого шкива распредвала, относительно ступицы.

Способ годится когда шкив и насос жесткой фиксации не имеют.

Чтобы отрегулировать зажигание таким способом, вам нужно добраться до задней части корпуса движка, где кожух с маховиком. В случае необходимости, придется этот кожух снять.

Затем нужно найти на маховике стопор, который погружается в прорезь. После этого, маховик вращаете вручную (используя ключ или иное приспособление). Вращение маховика вызывает кручение коленчатого вала мотора. Крутите по часовой стрелке, пока не сработает стопор-фиксатор, расположенный сверху.

После этого смотрите вал привода на ТНВД. Если, шкала на муфте, через которую идет вращение, окажется в верхнем положении, тогда отметка на фланце насоса совмещается с нулевой отметкой его привода.

Когда отметки совмещены, можно зажимать крепящие болты.

Если шкала не совпадает с отметками привода, тогда поднимаете стопор маховика и проворачиваете его на один оборот, пока стопор снова не сработает. После срабатывания стопора снова проверяйте положение шкалы. При совпадении отметок фиксируете крепящими болтами.

После того как затянули все болты приводной муфты, поднимаете стопор, и поворачиваете на 90 градусов коленвал, затем размещаете стопор в пазу.

Последним этапом в работе становится возвращение кожуха маховика, если его пришлось снять.

Проверка работы следующая: запускаем мотор и проверяем. На холостом ходу он должен мягко и ровно «жужжать», без дергания или провалов. Если работа выходит жесткая, и слышны детонационные стуки, это не допустимо. Значит регулировка неправильная, раскручивайте болты и начните заново.

Теперь потихоньку и без лишней нагрузки проверьте работу агрегата в движении. Прогрейте его до рабочей температуры и нажмите на газ

Обратите внимание на цвет выхлопа. Серо черный дым говорит о позднем топливном впрыске

Отсутствие побочных явлений говорит о том, что все параметры в норме.

Устройство системы зажигания ВАЗ 2106

Система зажигания (СЗ) бензинового двигателя предназначена для создания и своевременной подачи импульсного напряжения на свечи зажигания.

Состав системы зажигания

Двигатель ВАЗ 2106 оборудован системой зажигания батарейно-контактного типа.

Автомобили ВАЗ 2106 оборудованы батарейно-контактной системой зажигания

В состав системы зажигания входят:

• аккумуляторная батарея;
• выключатель (замок зажигания с группой контактов);
• двухобмоточная трансформирующая катушка;
• трамблёр (распределитель с прерывателем контактного типа и конденсатором);
• провода высокого напряжения;
• свечи.

Зажигание включает цепи низкого и высокого напряжения. К низковольтной цепи относятся:

• аккумулятор;
• выключатель;
• первичная обмотка катушки (низковольтная);
• прерыватель с искрогасящим конденсатором.

В цепь высокого напряжения входят:

• вторичная обмотка катушки (высоковольтная);
• распределитель;
• свечи зажигания;
• высоковольтные провода.

Назначение основных элементов системы зажигания

Каждый элемент СЗ является отдельным узлом и выполняет строго определённые функции.

Аккумуляторная батарея

Аккумулятор предназначен не только для обеспечения работы стартера, но и для питания цепи низкого напряжения при запуске силового агрегата. В процессе работы двигателя напряжение в цепь подаётся уже не с аккумулятора, а с генератора.

Аккумулятор предназначен для запуска стартёра и подачи питания в цепь низкого напряжения

Выключатель

Выключатель предназначен для замыкания (размыкания) контактов низковольтной цепи. При повороте ключа зажигания в замке на двигатель подаётся (отключается) электропитание.

Выключатель зажигания поворотом ключа замыкает (размыкает) цепь низкого напряжения

Катушка зажигания

Катушка (бобина) представляет собой повышающий двухобмоточный трансформатор. Она увеличивает напряжение бортовой сети до нескольких десятков тысяч вольт.

С помощью катушки зажигания напряжение бортовой сети увеличивается до нескольких десятков тысяч вольт

Распределитель (трамблёр)

Трамблёр используется для распределения импульсного напряжения, поступающего с высоковольтной обмотки катушки на ротор устройства, по контактам верхней крышки. Это распределение осуществляется посредством бегунка, имеющего наружный контакт и находящегося на роторе.

Трамблёр предназначен для распределения напряжения по цилиндрам двигателя

Прерыватель

Прерыватель является частью распределителя и предназначен для создания электрических импульсов в низковольтной цепи. Основу его конструкции составляют два контакта — стационарный и подвижный. Последний приводится в движение кулачком, находящимся на валу распределителя.

Основу конструкции прерывателя составляют подвижный и стационарный контакты

Конденсатор прерывателя

Конденсатор предотвращает образования искры (дуги) на контактах прерывателя, если они находятся в разомкнутом положении. Один его вывод подключается к подвижному контакту, другой — к стационарному.

Конденсатор предотвращает искрообразование между разомкнутыми контактами прерывателя

Высоковольтные провода

С помощью высоковольтных проводов напряжение поступает с выводов крышки трамблёра на свечи зажигания. Все провода имеют одинаковую конструкцию. Каждый из них состоит из токопроводящей жилы, изоляции и специальных колпачков, защищающих контактное соединение.

Высоковольтные провода передают напряжение с контактов крышки трамблёра на свечи зажигания

Свечи зажигания

Двигатель ВАЗ 2106 имеет четыре цилиндра, в каждом из которых установлено по одной свече. Основная функция свечей зажигания — создание мощной искры, способной в определённый момент воспламенить горючую смесь в цилиндре.

Свечи зажигания служат для воспламенения топливно-воздушной смеси

При повороте ключа зажигания по низковольтной цепи начинает течь ток. Он проходит через контакты прерывателя и попадает на первичную обмотку катушки, где за счёт индуктивности его сила увеличивается до определённого значения. При размыкании контактов прерывателя сила тока моментально снижается до нуля. Вследствие этого в высоковольтной обмотке возникает электродвижущая сила, увеличивающая напряжение в десятки тысяч раз. В момент подачи такого импульса ротор распределителя, двигаясь по кругу, передаёт напряжение на один из контактов крышки трамблёра, с которого напряжение через высоковольтный провод поступает на свечу.
