Что такое рабочий цикл двигателя автомобиля

Цикл работы двигателя

Основные элементы конструкции двигателя определены, теперь можно разобраться в работе двигателя, как упоминалось ранее цикл его работы состоит из четырех тактов, рассмотрим подробнее каждый из них.

Такт 1

Чтобы двигатель мог, что то сжечь, надо сначала этим чем-то его заправить. В ДВС это смесь воздуха и топлива. При движении поршня вниз объем рабочей камеры увеличивается, значит давление в ней падает. Клапаны соединяющие рабочую камеры с впускным коллектором открываются и воздух заполняет ее. Топливо распыляется с помощью форсунки.

Такт 2

Полученную смесь надо сжать, чтобы при воспламенении она расширилась и переместила поршень. Для осуществления сжатия поршень нужно переместить вверх, клапаны в этот момент должны быть закрыты.

Такт 3

На третьем этапе свеча дает искру, которая воспламеняет смесь, она нагревается и расширяется, толкая поршень вниз. Поршень вращает коленвал.

Такт 4

От продуктов горения нужно избавиться. Для этого открываются клапаны со стороны выпускного коллектора, поршень движется вверх вытесняя газы в выхлопную систему.

После 4 такта вновь наступает первый.

Какие основные отличия двухтактного двигателя от четырехтактного?

На днях мой товарищ как то спросил меня:

Этот вопрос и подтолкнул меня написать эту статью, возможно она кому-нибудь будет полезна и интересна.

Вообще рабочий цикл двигателя внутреннего сгорания делится на несколько стадий — это впрыск топливной смеси в цилиндр, сжатие этой смеси, её воспламенение, затем расширение газов за счет резкого повышения температуры и далее выпуск этих газов из цилиндра.

Что же такое такт в двигателе? Это движение поршня в одном направлении — когда поршень идёт вверх — это один такт, когда он идет вниз — второй такт. То есть, когда коленчатый вал совершает один оборот, происходят два такта. Отсюда уже вырисовывается понимание того, что полный рабочий цикл в двухтактном двигателе происходит за один оборот коленчатого вала, а в четырёхтактном — за два оборота.

Становится понятно, почему двухтактный ДВС мощнее четырёхтактного — ведь за два оборота коленвала, двухтактный двигатель успевает его толкнуть два раза, а четырехтактный всего один раз, об этом ещё говорит и то, что двухтактный двигатель быстрее набирает обороты . Так же, из-за отсутствия механизма газораспределения, он легче четырехтактного и проще в конструкции. За счет всего этого он может иметь очень маленький размер, что позволяет использовать его в бензопилах, косилках, авиамоделях и прочих небольших приборах.

Во дела! У двухтактного двигателя одни плюсы! Но в чём же подвох? Сейчас разберёмся.

Вот схема работы двухтактного мотора:

Как мы видим из схемы — у такого двигателя отсутствуют клапана , есть лишь каналы, по одному поступает топливо-воздушная смесь, а по второму выходят отработанные газы. Как только поршень перекрывает оба этих канала во время движения вверх, начинается сжатие смеси, затем поджиг и её расширение. Когда поршень идёт вниз, сперва открывается канал выхлопа, затем, за счёт разреженного давления, при открытии канала впрыска топлива, он и попадает из карбюратора в камеру сгорания. Однако, часть этой смеси так же выходит и через выхлопной канал из-за особенности конструкции камеры сгорания — отсюда снижение КПД двигателя и повышенный расход топлива. Ещё такой двигатель более шумный и менее экологичный. Так же, в силу своей конструкции, ему требуется масло, разведенное прямо в бензине, по этому в целом он потребляет масла намного больше, чем четырёхтактный двигатель, при этом ресурс у двухтактного мотора меньше.

Теперь посмотрим, как работает четырёхтактный двигатель:

Из схемы видно, что во время первого такта идёт впуск топливо-воздушной смеси через впускной клапан системы газораспределительного механизма (ГРМ) Затем, во время второго такта, идёт сжатие смеси, при этом оба клапана закрыты . Далее идёт поджиг топлива и совершается рабочий ход поршня, при этом оба клапана так же закрыты — это третий такт. И наконец, поршень идёт вверх, выпуская отработанные газы через открытый выпускной клапан — это четвёртый такт . На этом завершается полный рабочий цикл четырёхтактного двигателя. Отсюда и сложность конструкции такого мотора из-за присутствия системы ГРМ. Его обслуживание сложнее и дороже.

Как мы уже выяснили, мощность такого двигателя ниже, чем у двухтактного и он тяжелее. Но и преимуществ у него больше. Например, отдельная система смазки освобождает от обязанности постоянно смешивать масло с бензином. Залил один раз и всё, меняешь его только по истечению определённого пробега. Затем расход топлива — он гораздо ниже , так как топливная смесь полностью сгорает в цилиндре и только потом, когда открывается выпускной клапан, отработанные газы выходят наружу. Экологичность — за счёт полного сгорания топливной смеси, выделяется меньше вредных веществ в атмосферу. Четырёхтактный двигатель более тихий, вспомните, как сильно тарахтит мопед с двухтактным двигателем, даже если стоит глушитель, однако скутер с четырёхтактным мотором работает тихо, если у него глушитель исправен.

В общем то и всё, если вам есть, что дополнить — пишите в комментарии , жмите палец вверх и подписывайтесь !

Рабочие циклы двигателей

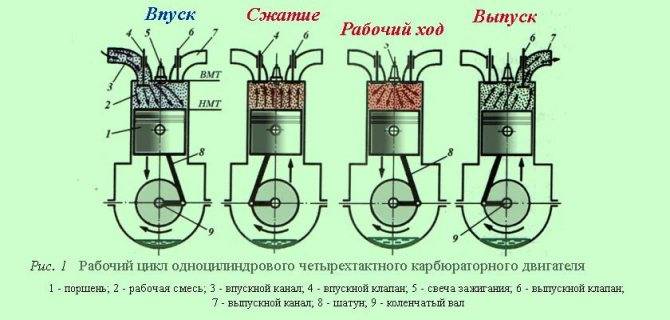

Рабочий цикл четырехтактного карбюраторного двигателя

Работа двигателя внутреннего сгорания может быть представлена в виде систематически повторяющихся процессов, которые принято называть рабочими циклами. Рабочим циклом двигателя называется ряд последовательных, периодических повторяющихся процессов в цилиндрах, в результате которых тепловая энергия топлива преобразуется в механическую работу. При этом каждый полный рабочий цикл может быть разделен на одинаковые (повторяющиеся) части – такты.

Часть рабочего цикла, совершаемого за время движения поршня от одной мертвой точки до другой, т. е. за один ход поршня, называется тактом . Двигатели, рабочий цикл которых совершается за четыре хода поршня (два оборота коленчатого вала), называются четырехтактными. В головке блока цилиндров, над камерой сгорания (рис. 1) карбюраторного двигателя устанавливаются впускной 4 и выпускной 6 клапаны, управляемые газораспределительным механизмом, а также свеча зажигания 5.

Рабочий цикл карбюраторного четырехтактного двигателя состоит из последовательных тактов впуска, сжатия, расширения и выпуска.

Такт впуска

В результате вращения коленчатого вала при пуске двигателя (вручную или с помощью специального устройства — например, заводной рукоятки или электродвигателя — стартера) поршень совершает движение от верхней мертвой точки (ВМТ) к нижней мертвой точке (НМТ). При этом впускной клапан 4 открыт, а выпускной клапан 6 закрыт. Так как объем цилиндра при движении поршня вниз (к НМТ) быстро увеличивается, давление над поршнем уменьшается до 0,07. 0,09 МПа, т. е. внутри цилиндра создается вакуум – избыточное разрежение. Впускной клапан 3 сообщается со специальным устройством – карбюратором, который приготавливает горючую смесь из топлива и воздуха. Вследствие разности давлений в карбюраторе и цилиндре горючая смесь всасывается через открытый впускной клапан в цилиндр двигателя.

Если двигатель уже работает, то горючая смесь, попадая в цилиндр из карбюратора, смешивается с остаточными продуктами сгорания от предыдущего цикла, и образует рабочую смесь. Смешиваясь с остаточными продуктами сгорания и соприкасаясь с нагретыми деталями цилиндра, рабочая смесь нагревается до температуры 75. 125 ˚С.

Такт сжатия

При подходе поршня к НМТ впускной клапан закрывается. Далее поршень начинает перемещаться вверх (к ВМТ), сжимая смесь воздуха, топлива и остаточных продуктов сгорания, которые не были удалены из цилиндра при выпуске. При движении поршня от НМТ к ВМТ вследствие сокращения объема цилиндра при закрытых клапанах повышаются давление, при этом возрастает температура рабочей смеси (в соответствии с законом Гей-Люссака). В конце такта сжатия давление внутри цилиндра повышается до 0,9…1,5 МПа, а температура смеси достигает 270-480 ˚С. В этот момент к электродам свечи зажигания 5 подводится высокое напряжение, которые вызывает между ними искровой разряд, результате чего рабочая смесь воспламеняется и сгорает. В процессе сгорания топлива выделяется большое количество теплоты, из-за чего температура газов (продуктов сгорания) повышается до 2200-2500 ˚С, и давление внутри цилиндра достигает 3,0…4,5 МПа. Газы начинают расширяться, перемещая поршень вниз, к НМТ.

Такт расширения (рабочий ход)

Под давлением расширяющихся газов поршень движется от ВМТ к НМТ (при этом оба клапана закрыты). В этот промежуток времени (такт) происходит преобразование тепловой энергии в полезную работу, поэтому ход поршня в такте расширения называют рабочим ходом. При движении поршня к НМТ объем цилиндра увеличивается, вследствие чего давление уменьшается до 0,3…0,4 МПа, а температура газов снижается до 900…1200 ˚С.

Такт выпуска

При подходе поршня к НМТ открывается выпускной клапан 6, в результате чего продукты сгорания рабочей смеси вырываются наружу из цилиндра. При дальнейшем вращении коленчатого вала поршень начинает перемещаться от НМТ к ВМТ. Выталкивая отработавшие газы через открытый выпускной клапан, выпускной канал 7 и выпускную трубу в окружающую среду. К концу такта выпуска давление в цилиндре составляет 0,11…0,12 МПа, а температура – 600…900 ˚С.

При подходе поршня к ВМТ выпускной клапан закрывается, впускной открывается и начинается такт впуска, дающий начало новому рабочему циклу.

Принцип работы двигателя

Во всех ДВС, какой бы конструкции они ни были, используется один и тот же принцип работы. Это преобразование энергии теплового расширения при сгорании топлива сначала в прямолинейное, а затем во вращательное движение.

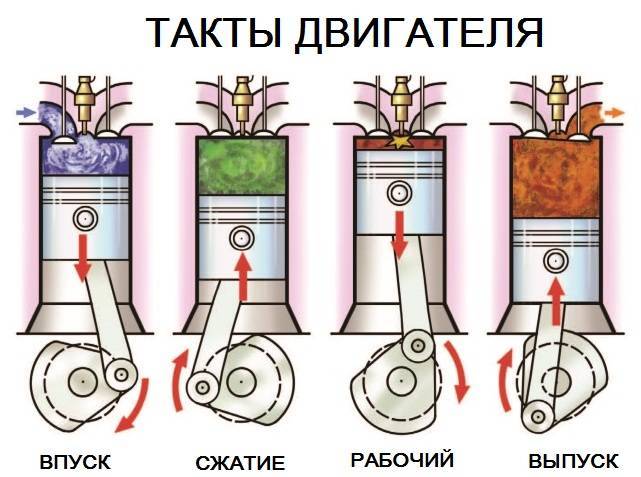

Такты четырехтактного двигателя

Четырехтактные двигатели используются во всех автомобилях, крупной технике, авиации

Это так называемый классический вид ДВС, которому конструкторы уделяют всё свое внимание. Условно работу каждого цилиндра в ЦПГ можно разделить на 4 этапа (такта)

Это впуск, сжатие, сгорание, выпуск. На видео, ниже, наглядно показано работу 4-тактного двигателя в 3Д анимации.

Watch this video on YouTube

  1. На такте впуска поршень в цилиндре движется вниз, от клапанов к нижней мертвой точке (НМТ). Когда он начинает опускаться, открывается впускной клапан и в цилиндр поступает топливно-воздушная смесь (или только воздух, если двигатель с непосредственным впрыском). При движении поршень сам «накачивает» нужный объем воздуха в камеру сгорания, если двигатель атмосферный, или воздух поступает под напором, если установлен турбонаддув.
  2. Дойдя до нижней мертвой точки поршень начинает подниматься. При этом впускной клапан закрывается, и при движении поршень сжимает воздух с распыленным в нём топливом до критического давления.
  3. Как только поршень условно доходит до верхней мертвой точки и компрессия становится максимальной, срабатывает свеча зажигания и топливо вспыхивает (дизтопливо зажигается при сжатии само, без искры). Микровзрыв от вспышки толкает поршень снова вниз, к НМТ.
  4. И на четвертом такте открывается выпускной клапан. Поршень снова движется вверх, выдавливая из камеры сгорания выхлопные газы в выпускной коллектор.


Работа четырехтактного двигателя

По сути, полезной работы в двигателе только один такт из четырех, когда при сгорании топлива создается избыточное давление, толкающее поршень. Остальные три такта нужны как вспомогательные, которые не дают импульса к движению, но на них расходуется энергия.

При таких условиях двигатель мог бы остановиться, когда кривошипно-шатунный механизм (КШМ) приходит к энергетическому равновесию. Но чтобы этого не произошло, используется  большой маховик, соединенный с системой сцепления, и противовесы на коленвале, уравновешивающие нагрузки от работы поршней.
Такты двухтактного двигателя

Двухтактные двигатели используются не слишком широко. В основном это моторы скутеров и мопедов, легких моторных лодок, газонокосилок. Весь рабочий процесс такого двигателя можно разделить на два основных этапа:

  1. В начале движения поршня снизу вверх (от нижней мертвой точки к верхней) в камеру сгорания поступает топливно-воздушная смесь. Поднимаясь, поршень сжимает ее до критической компрессии, и когда он находится в верхней мертвой точке, происходит поджиг.
  2. Сгорая, топливо толкает поршень вниз, при этом одновременно открывается доступ к выпускному коллектору и продукты сгорания выходят из цилиндра. Как только поршень достигает нижней мертвой точки (НМТ), повторяется первый такт – впуск и сжатие одновременно.


Работа двухтактного двигателя

Казалось бы, двухтактный двигатель должен быть вдвое эффективней четырехтактного, ведь здесь на полезное действие приходится половина работы. Но в реальности мощность двухтактного двигателя намного ниже, чем хотелось бы, и причина этого кроется в несовершенном механизме газораспределения.

При сгорании топлива часть энергии уходит в выпускной коллектор, не выполняя никакой работы кроме нагрева. В итоге, двухтактные двигатели применяются только в маломощном транспорте и требуют особых моторных масел.

Виды бензиновых двигателей

Современные бензиновые двигатели можно классифицировать по нескольким категориям.

  1. По количеству цилиндров – с одним цилиндром, двумя цилиндрами и несколькими цилиндрами.
  2. По расположению цилиндров:
    • рядные двигатели (цилиндры расположены строго в ряд наклонным или вертикальным способом);
  3. V-образные двигатели (цилиндры расположены под углом);
  4. W-образные двигатели (цилиндры располагаются в четыре ряда под углом с коленвалом)
  5. оппозитные двигатели (цилиндры расположены под углом 180 градусов)
  6. По способу получения топливной смеси – инжекторные, карбюраторные.
  7. По типу смазки — раздельные (масло находится только в картере), смешанные (масло смешивается с топливом).
  8. По методу охлаждения — охлаждение жидкостью, охлаждение воздухом.
  9. По типу циклов – двухтактные, четырехтактные.
  10. По типу подачи воздушной смеси в цилиндры — с наддувом, без наддува.

Преимущества бензинового двигателя:

  • Проще конструкция
  • Легче по весу
  • Двигатель дешевле
  • Возможность эксплуатации на высоких оборотах
  • Проще в сервисном обслуживании
  • Меньше шума
  • Легче заводится при низких температурах
  • Менее требователен к качеству топлива
  • Более широкие возможности для переоборудования на газ

Недостатки:

  • Выше пожаро- и взрывоопасность
  • Более требователен к качеству масел
  • Хуже тяга на низах
  • Выше расход топлива с ростом нагрузки

Учитывая все особенности бензинового и дизельного двигателей можно сделать вывод, что у обоих имеются как плюсы,так и минусы. Если коротко — для легковых машин больше подойдет бензин, для внедорожников и коммерческого транспорта часто выбирают дизель. Какой двигатель вам подойдет больше — это зависит от ваших потребностей и условий эксплуатации.

Принцип работы

Машина с ДВС (двигателем) должна ездить, а для этого ей необходимо совершить механическое усилие. Именно его и производит двигатель, который передает вращательную силу на колеса автомобиля. Те вращаются, и транспортное средство начинает движение. Это очень примитивное объяснение, которое позволит лишь отдаленно понять, что это такое – ДВС в машине. Главная цель двигателя – преобразование бензина (или дизельного топлива) в механическое движение. Сегодня самый простой способ заставить автомобиль двигаться – это сжечь топливо внутри мотора. Именно поэтому двигатель внутреннего сгорания получил соответствующее название. Все они работают по одинаковому общему принципу, хотя есть некоторые разновидности: дизельные, с карбюраторными или инжекторными системами питания и так далее.

Итак, принцип мы поняли: топливо сгорает, высвобождает при этом большие объемы энергии, которые толкают механизмы в двигателе, что приводит к вращению коленчатого вала. Усилия затем передаются на колеса, и машина начинает движение.

Принцип работы четырехтактного двигателя

Такты четырехтактного двигателя

Четырехтактные двигатели используются во всех автомобилях, крупной технике, авиации

Это так называемый классический вид ДВС, которому конструкторы уделяют всё свое внимание. Условно работу каждого цилиндра в ЦПГ можно разделить на 4 этапа (такта)

Это впуск, сжатие, сгорание, выпуск. На видео, ниже, наглядно показано работу 4-тактного двигателя в 3Д анимации.

  1. На такте впуска поршень в цилиндре движется вниз, от клапанов к нижней мертвой точке (НМТ). Когда он начинает опускаться, открывается впускной клапан и в цилиндр поступает топливно-воздушная смесь (или только воздух, если двигатель с непосредственным впрыском). При движении поршень сам «накачивает» нужный объем воздуха в камеру сгорания, если двигатель атмосферный, или воздух поступает под напором, если установлен турбонаддув.
  2. Дойдя до нижней мертвой точки поршень начинает подниматься. При этом впускной клапан закрывается, и при движении поршень сжимает воздух с распыленным в нём топливом до критического давления.
  3. Как только поршень условно доходит до верхней мертвой точки и компрессия становится максимальной, срабатывает свеча зажигания и топливо вспыхивает (дизтопливо зажигается при сжатии само, без искры). Микровзрыв от вспышки толкает поршень снова вниз, к НМТ.
  4. И на четвертом такте открывается выпускной клапан. Поршень снова движется вверх, выдавливая из камеры сгорания выхлопные газы в выпускной коллектор.

Работа четырехтактного двигателя

По сути, полезной работы в двигателе только один такт из четырех, когда при сгорании топлива создается избыточное давление, толкающее поршень. Остальные три такта нужны как вспомогательные, которые не дают импульса к движению, но на них расходуется энергия.

При таких условиях двигатель мог бы остановиться, когда кривошипно-шатунный механизм (КШМ) приходит к энергетическому равновесию. Но чтобы этого не произошло, используется  большой маховик, соединенный с системой сцепления, и противовесы на коленвале, уравновешивающие нагрузки от работы поршней.

Принцип работы двухтактного двигателя

Такты двухтактного двигателя

Двухтактные двигатели используются не слишком широко. В основном это моторы скутеров и мопедов, легких моторных лодок, газонокосилок. Весь рабочий процесс такого двигателя можно разделить на два основных этапа:

  1. В начале движения поршня снизу вверх (от нижней мертвой точки к верхней) в камеру сгорания поступает топливно-воздушная смесь. Поднимаясь, поршень сжимает ее до критической компрессии, и когда он находится в верхней мертвой точке, происходит поджиг.
  2. Сгорая, топливо толкает поршень вниз, при этом одновременно открывается доступ к выпускному коллектору и продукты сгорания выходят из цилиндра. Как только поршень достигает нижней мертвой точки (НМТ), повторяется первый такт – впуск и сжатие одновременно.

Работа двухтактного двигателя

Казалось бы, двухтактный двигатель должен быть вдвое эффективней четырехтактного, ведь здесь на полезное действие приходится половина работы. Но в реальности мощность двухтактного двигателя намного ниже, чем хотелось бы, и причина этого кроется в несовершенном механизме газораспределения.

При сгорании топлива часть энергии уходит в выпускной коллектор, не выполняя никакой работы кроме нагрева. В итоге, двухтактные двигатели применяются только в маломощном транспорте и требуют особых моторных масел.

Что лучше бензин, солярка или дизель — преимущества

Соляровые аккумуляторы не имеют свечи зажигания. Они нуждаются в высокой степени сжатия для создания высоких температур, необходимых для автоматического зажигания горючего (чем выше цетановое число, тем лучше зажигание).

С соляровым (от 14:1 до 25:1) компрессия выше, чем с другим двигателем (от 8:1 до 12:1). Применяют низкие степени сжатия, чтобы избежать автоматического зажигания топлива (стук двигателя). Высокие коэффициенты сжатия приводят к высокой тепловой эффективности и лучшей экономии горючего. По всем техническим классификациям «солярка» имеет больше положительных сторон.

КАК РАБОТАЕТ ДВИГАТЕЛЬ ВНУТРЕННЕГО СГОРАНИЯ

В данном разделе рассматривается принцип работы двигателя внутреннего сгорания на примере одноцилиндрового бензинового мотора.

Главная часть двигателя внутреннего сгорания — это цилиндр с внутренней зеркальной поверхностью. Сверху на цилиндре установлена головка, которая является отдельной деталью и при необходимости снимается, например чтобы получить доступ к двигателю для проведения ремонтных работ (рис. 1.2).

Рис. 1.2. Двигатель со снятой головкой блока цилиндров.

Внутри цилиндра находится поршень. Внешне он напоминает обычный стакан, который перевернут вверх дном (именно дно поршня является его рабочей поверхностью). В процессе работы двигателя поршень внутри цилиндра перемещается вертикально вверх- вниз с высокой интенсивностью.

Снаружи по окружности поршня в отдельных канавках расположены поршневые кольца. Поршень прилегает к внутренней поверхности цилиндра неплотно. Поршневые кольца, во-первых, препятствуют попаданию вниз газа, образующегося при работе двигателя, во- вторых, не пропускают моторное масло в камеру сгорания, которая находится над поршнем и расположена над верхней мертвой точкой (о том, что это такое, рассказывается далее).

Поршень закреплен на шатуне с помощью специальной детали, которая называется поршневым пальцем. В свою очередь, шатун закреплен на коленчатом валу двигателя, а точнее — на кривошипе коленчатого вала (рис. 1.3). При сгорании рабочей смеси образующиеся газы оказывают сильное давление на поршень, который начинает двигаться вниз и через шатун передает свою энергию на коленчатый вал, что в результате вынуждает его вращаться.

Рис. 1.3. Поршень с шатуном.

Рекомендуем: Что такое Вебасто: назначение, устройство, принцип работы

На конце коленчатого вала имеется тяжелый металлический диск с зубьями, который называется маховиком. Основная его задача — обеспечить вращение коленчатого вала по инерции, что необходимо для подготовительных тактов рабочего цикла (о том, что такое «такты» и «рабочий цикл», будет рассказано далее).

Горючая смесь поступает в камеру сгорания через впускной клапан, а после сгорания продукты горения, которые представляют собой выхлопные газы, выходят из камеры сгорания через выпускной клапан. Оба клапана открываются в тот момент, когда их толкает соответствующий кулачок распределительного вала. Как только кулачок отходит назад (это происходит очень быстро, так как распределительный вал вращается с высокой скоростью), клапаны вновь плотно закрываются: их возвращают в исходное положение мощные пружины.

Примечание.

Распределительный вал двигателя приводится в действие коленчатым валом.

Свеча вкручивается непосредственно в головку блока цилиндров: для этого специально предназначено отверстие с резьбой. Свеча является источником искры, которая проскакивает между ее электродами, от нее в камере сгорания воспламеняется рабочая смесь. На каждый цилиндр двигателя приходится одна свеча (следовательно, у четырехцилиндрового двигателя имеется четыре свечи, у восьми-цилиндрового — восемь и т. д.).

При движении вверх-вниз поршень поочередно достигает двух крайних положений — верхнего и нижнего: в них он максимально удален от центральной оси коленчатого вала. Верхнее крайнее положение поршня называется верхней мертвой точкой, а нижнее — нижней мертвой точкой (соответственно ВМТ и НМТ). Расстояние между ВМТ и НМТ называется ходом поршня.

Пространство, которое остается над поршнем при его нахождении в ВМТ, называется камерой сгорания. Именно здесь воспламеняется и сгорает рабочая смесь. При этом возникает своеобразный «мини-взрыв», который сопровождается резким и сильным повышением давления, под воздействием которого поршень начинает двигаться вниз. Как раз в этот момент тепловая энергия превращается в механическую. При вертикальном движении вниз поршень через шатун толкает коленчатый вал, заставляя его вращаться. Образовавшийся крутящий момент передается на ведущие колеса автомобиля, которые и приводят машину в движение.

Объем в промежутке между ВМТ и НМТ называется рабочим объемом цилиндра. Если суммировать объем камеры сгорания (как указывалось, так называется пространство над ВМТ) и рабочий объем цилиндра, получится полный объем цилиндра. Сумма полных объемов всех цилиндров называется рабочим объемом двигателя.

По такому принципу работает двигатель внутреннего сгорания современного автомобиля. Далее рассмотрено, что представляет собой рабочий цикл двигателя внутреннего сгорания.
