Радиоантенна для автомобиля – какова степень ее необходимости? + видео

Кто вы: «Горожанин», «Районник» или «Областник»?

Давайте определимся: чего мы хотим? Для чего мы покупаем антенну в свой автомобиль? Музыку слушать? А в ресторане вы тоже говорите официанту: «Принесите мне еды и выпить»? Нет?

Тогда разберемся с тем, что нам надо:
1. Вы постоянно пользуетесь машиной в городе. Вам необходим уверенный прием 10—15 местных радиостанций. При этом вы не хотите прослушивать трески от плохой проводки старенького «Москвича», который стоит рядом с вами в пробке. Присвоим такому потенциальному покупателю условный код «Горожанин».
2. Ваши поездки как в городе, так и в пригороде, причем городских поездок все-таки больше. Как правило, удаление от МКАД не превышает 30 километров. Присвоим такому потенциальному покупателю условный код «Районник».
3. Вы ездите в основном за городом, бывают и дальние поездки — в другие города области и вне ее. Присвоим такому потенциальному покупателю условный код «Областник».

Требования у всех категорий автовладельцев разные:

• «Горожанину» нужна антенна с небольшим усилением (ведь до радиостанций недалеко) и с хорошей защитой от помех промышленности и систем зажигания автомобилей.

• «Районнику» надо одновременно и малое усиление (в городе) и высокое (за городом). Трудно совместимые требования. В составе антенны нужно иметь либо автоматическую регулировку усиления, что удорожит конструкцию, либо переключатель «город-трасса».

• «Областнику» желательно иметь максимальное усиление слабого сигнала для уверенного приема на больших расстояниях. При этом его практически не волнуют индустриальные помехи — в полях заводов нет. Хотелось бы принимать московские радиостанции как можно дальше.

ТВ антенна для авто: на что обратить внимание

Параметры ТВ антенны. Определите основное назначение антенны. Не забывайте, что сигналы: радио, -ТВ,- GSM, — GPS, принимаются на совершенно разных частотах. Эксперты рекомендуют выбирать GSM или GPS антенны, скомбинированные с АМ/FM/TV приемом.

То есть вы одновременно обеспечите качественную работу: мобилки, телевизора и радиосигналов, и работу GPS – навигатора. Много в одном. Вам нужен комфорт и удобство, значит подумайте именно о такой ТВ антенне.

Тип антенны. Автомобильная tv антенна может быть активная и пассивная. В чём разница? Активная антенна автомобильная для телевизора имеет конструктивно встроенный усилитель сигналов.

Это позволяет вам использовать её без дополнительного оборудовании, т.е. есть ТВ приёмник, есть активная антенна, подходящая по параметрам к приемнику и всё, можно наслаждаться качественным изображением. Активные ТВ антенны нуждаются в отдельном электропитании от сети авто.

При широком выборе антенн, у потребителей уже сложились определенные предпочтения. Они объясняются тремя параметрами: цена – качество сигнала – бренд. Без попытки рекламы, можно назвать по-настоящему народными: автомобильная антенна Корона, Alpine, Challenger, Orion, Philips, Supra и т.д.

Габариты и способы установки ТВ антенны на автомобиль. Наружная установка (вынос усов за пределы салона) предусматривает несколько вариантов крепления: отверстие на крыше либо в другом месте салона (вряд ли подойдет тем, у кого нет штатных отверстий); крепление на струбцине; крепление при помощи магнитного держателя.

Внутренняя установка ТВ антенн подразумевает крепление усов антенны на лобовом либо заднем стеклах. Существуют активные комбинированные ТВ антенны внутрисалонные с внешними элементами для приема МВ/ДМВ.

Производя выбор места установки для автомобильной антенны нужно помнить рекомендации экспертов – автомобильная ТВ антенна должна быть максимально возможно удалена от силового агрегата (двигателя).

Дополнительное оборудование. Речь идет о антенном автомобильном усилителе для пассивных антенн. Однозначно это приспособление улучшает качество принимаемого сигнала.

Для качественного приема сигнала также рекомендуется применять специальный фильтр при подключении приёмника к сети, либо производить его подключение напрямую к аккумуляторной батарее.

Выбор автомобильной ТВ антенны – дело серьёзное. У вас может быть самый «продвинутый» ТВ приёмник, но слабенькая антенна не позволит насладиться всеми его эксплуатационными возможностями.

Рекомендация при выборе ТВ антенны – соберите мнение коллег, благо это просто делается в Сети, проконсультируйтесь у специалистов и идите в специализированный автомагазин.

Мнение эксперта
Руслан Константинов
Эксперт по автомобильной тематике. Окончил ИжГТУ имени М.Т. Калашникова по специальности «Эксплуатация транспортно-технологических машин и комплексов». Опыт профессионального ремонта автомобилей более 10 лет.

Главное отличие стационарной домашней телевизионной антенны от автомобильной заключается в мобильности приёмной точки у автомобилей. Если использовать бытовую ТВ антенну будут создаваться многочисленные помехи из-за того, что машина не стоит на одном месте, а постоянно маневрирует. Создаются так называемые «слепые» зоны.

Если автомобильная телевизионная антенна будет изготавливаться своими руками, следует обратить внимание на некоторые рекомендации:
Антенна не должна вызывать у органов ГИБДД вопросов по поводу конструктивных модификаций.
Конструкция должна быть небольшой и лёгкой, чтобы антенну можно было разместить в салоне и не создавать дискомфорт водителю и пассажирам.
Уровень приема ТВ сигнала должен быть стабильным и уверенным во время движения.
КПД устройства должно быть максимально высоким.

Также следует помнить, что при необходимости антенна должна легко демонтироваться. Конечно, на большую дальность действия самодельной антенны рассчитывать не стоит, но по остальным параметрам она не будет хуже заводских аналогов. Собрать такую антенну совсем несложно имея базовые соответствующие навыки.

Удачи вам при выборе автомобильной ТВ антенны.

Главная →

Практические советы → Подбор запчастей →

Преимущества и недостатки самодельных устройств

Одно из достоинств самодельной автомобильной антенны — это возможность более точной подстройки под условия приема посредством выбора длины приемного штыря и места установки на кузове транспортного средства или внутри него. При тщательной и правильной сборке чувствительность и полоса пропускания самодельного приемного устройства будет не хуже, чем у фабричного.

Один из недостатков самодельных антенн — необходимость сверления кузова авто. Со временем отверстие может проржаветь. Некоторые самодельные антенны могут не соответствовать по своим габаритам Правилам дорожного движения.

Что нужно для хорошего ТВ в автомобиле

Конечно же, в первую очередь – сам ТВ-приёмник. Телевизионные приёмники для автомобилей, равно как и автомобильные ТВ антенны, нынче представлены на рынке в неимоверном количестве. Качество приёма ТВ сигналов зависит от системы и модели самого приёмника, и немаловажную роль в приеме сигнала играет правильно выбранная автомобильная телевизионная антенна. Это аксиома.

Среди систем ТВ приемников нам, пока, предлагается два варианта: жидкокристаллические аналоговые ТВ со встроенными приёмниками и ТВ-тюнеры. О приёмниках которые обеспечивают прием сигналов нового стандарта вещания — DVB-T (цифровой стандарт), пока говорить не будем.

Удовольствие цифрового стандарта ещё не стало народным. Как из-за ограничений по передающим станциям, так и из-за немаленькой стоимости системы.

Итак, у вас в автомобиле уже есть или вы планируете установить ТВ приёмник. Какой, это зависит от ваших предпочтений. Но, выбирая ТВ приемник в авто, нужно сразу же подумать о том, какая tv антенна для авто обеспечит качество приема сигнала.

Как правильно установить GPS-антенну в автомобиле

Перед установкой важно определить оптимальное место для антенны. Специалисты рекомендуют размещать устройства на крыше машины либо на других поверхностях технического средства. Расположенная перпендикулярно антенна встречает меньше помех, оперативно передает сигнал

Оптимально разместить устройство под крышей, на верхней части лобового стекла машины

Расположенная перпендикулярно антенна встречает меньше помех, оперативно передает сигнал. Оптимально разместить устройство под крышей, на верхней части лобового стекла машины.

Сигнал от аппарата на заднем стекле либо в нижнем блоке лобового стекла поступает с меньшей интенсивностью, однако прибор сохранится лучше. Не рекомендовано размещение устройства рядом с фонарями, т.к. качество приема снизится от электромагнитных излучений.

Конструкция крепится несколькими способами:

магнитным;
накладным (со струбциной);
врезным;
внутренним.

Магнитный способ позволяет фиксировать аппарат в разных участках машины. Крепление отличается бюджетной ценой, простой установкой, не требует выполнения проемов в корпусе технического средства при монтаже, снижает риск деформирования. Однако необходимо убирать прибор на стоянках для предотвращения краж

Важно учитывать небольшую длину приемного диполя, затрудняющего определение сигналов в пустынной местности

Накладное крепление позволяет устанавливать прибор на кузове машины с помощью кронштейнов, резьбовых соединений. Аппарат крепится к заднему бамперу либо водостоку автомобиля. Усилителя в антеннах с накладным видом крепежа не предусмотрено, необходимо учитывать совместимость изделия с конструкцией машины.

Антенна врезная крепится через отверстие в корпусе автомобиля (переднее либо заднее крыло). Проем обрабатывается составом, предотвращающим коррозию. Метод позволяет скрыть крепежный штырь. Необходимо регулярно обрабатывать отверстие, контролировать целостность конструкции.

Внутренняя установка технического устройства рекомендована для модулей GPS. Прибор размещается на верхней части лобового стекла, поверхности перед монтажом обрабатываются специальным составом. Приборы требуют подключения усилителя спутниковых сигналов и выделенного источника питания. Внутрисалонная антенна снабжается регулировкой интенсивности усиления, не создает шумы, не требует сложного ухода и реконструкции машины, не имеет риска деформирования при эксплуатации.

Принцип работы автомобильной радиоантенны

Автомобильная приемная антенна для магнитолы (далее по тексту – АПРА) представляет собой радиотехническое устройство, в работе которого технически реализованы следующие электрофизические процессы:

Падающие на АПРА электромагнитные волны наводят вихревые токи на поверхности токопроводящих рабочих элементов антенной конструкции.
Вихревые токи возбуждают переменное электромагнитное поле, которое по фидеру АПРА поступает на вход радиоэлектронного девайса. В зависимости от функционала, заложенного в используемую модель девайса, и частотного диапазона принимаемого радиосигнала водитель автомобиля получает возможность:

приема радиосообщений;
просмотра телепередач;
пользования навигатором.

Большинство радиопередач, предназначенных для автомагнитол, на территории РФ транслируется в так называемом FM-диапазоне (от 88 до 108 МГц). Длина радиоволны FM-вещания колеблется от 280 до 340 см. Чтобы антенна для автомобиля смогла максимально эффективно преобразовать FM-радиоволну для радио, сложился следующий оптимум технического обеспечения качественного радиоприема:

конструктивное исполнение антенны – вертикальный проводник по типу прямолинейного штыря;
длина штыря – ¼-я часть длины волны радиовещания.

На рис. ниже показана штыревая радиоантенна FM-диапазона со спиральным участком.

Штыревая АПРА

Для FM-излучения диапазона 88-108 МГц с длиной волны 2,8-3,4 м электрическая длина АПРА должна составлять 70-85 см. Отклонение от этих размеров значительно ухудшает согласование приемной антенны с радиоприемником, что негативно сказывается на эффективности работы всего радиоприемного комплекса. В целях уменьшения избыточного линейного размера и повышения удобства эксплуатации АПРА изготавливают по принципу несимметричного четвертьволнового вибратора.

Дополнительная информация. Несимметричный четвертьволновый вибратор представляет собой гибкий стержень, устанавливаемый перпендикулярно металлическому кузову автомобиля, которому отведена роль заземления.

Гибкий стержень изготавливается из диэлектрического материала, на него наматывается электропровод, затем конструкция покрывается диэлектрической оболочкой. Использование спирального участка позволяет дополнительно уменьшить размер антенны по вертикали. В этом случае длину штыря АПРА удается снизить до 30-50 см.

https://youtube.com/watch?v=wsZwVwLheU4

Общие правила установки

Если вы решили не пользоваться услугами автосервиса и установить антенну самостоятельно, то, где бы вы ни надумали её расположить, необходимо придерживаться некоторых несложных правил:

антенну в наивысшей точке автомашины;
максимально большая её часть должна находиться над крышей (это улучшит сигнал);
антенна должна быть установлена в геометрическом центре поверхности, на которой вы её располагаете;
антенный кабель должен находиться максимально далеко от источников звуковых помех (провод зажигания, электромагнитные приборы);
подводящий кабель должен быть надёжно подсоединён к кузову;
не изменяйте длину штатного кабеля, который идёт в комплекте;
старайтесь не повредить кабель.

Свод этих нехитрых правил значительно облегчит вам установку, а главное, избавит вас от проблемы . Зная заранее острые углы, их всегда легче обойти.

Обзор лучших моделей

Во многом качество антенны зависит, сколько вы готовы за нее заплатить. Есть масса дешевых антенн китайского производства «no name» которые вы если и возьмете, то только на свой страх и риск и, скорее всего, покажут они себя не с самой хорошей стороны

Ваш выбор вы сделаете самостоятельно, а мы поможем вам обратить внимание на модели, которые популярны среди других автолюбителей

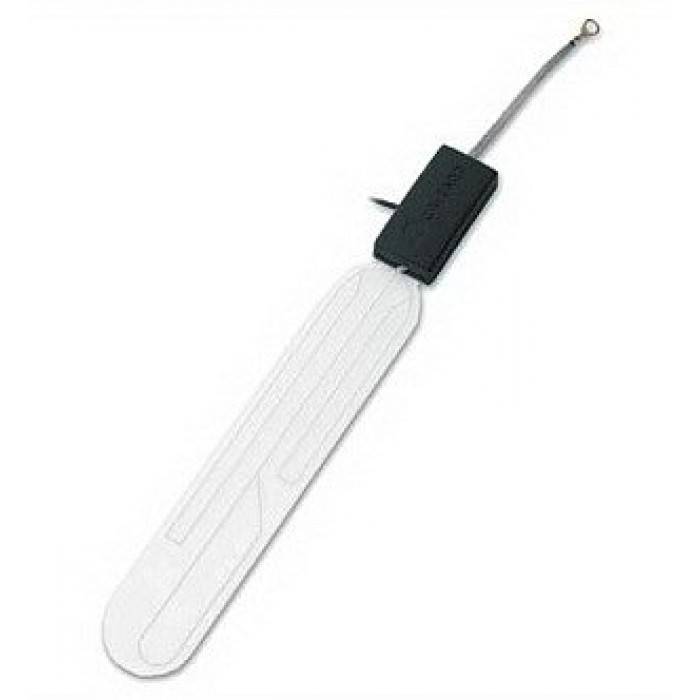

Calearo ANT 71 37 122 – это активная внутренняя антенна. Преимущество в том что она принимает как цифровой и аналоговый сигналы, устанавливается на ветровое стекло с внутренней стороны на самоклеящейся основе, прозрачная почти незаметная.

Основные характеристики: TV коннектор – моноджек 3,5 мм; TV кабель; широкий телевизионный частотный диапазон; коэффициент усиления 14 ± 2 дБ. Питание идет по ТВ кабелю так, что не требуется дополнительных слотов для подпитки. Средняя стоимость 5700 рублей.

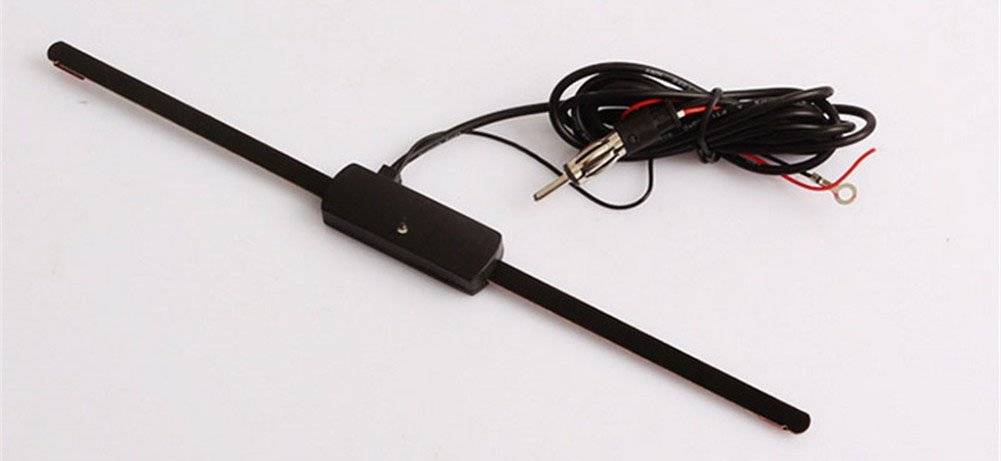

Более бюджетный вариант Prology TVA-400. Это активная внутренняя антенна. Характеристики: одновременная работа в диапазонах МВ, ДМВ, ДВ, СВ, КВ, УКВ, FM, коэффициент усиления, не менее, 30 Дб; два выхода (УКВ/FM и TV). Крепится на стекло, лучше на заднее так будет меньше отвлекать, так как она непрозрачная, да и помех так меньше. Средняя стоимость 1700 рублей.

Triada 655 Profi – внутренняя активная антенна. Характеристики: разъем 9 мм, 3.5 мм (переходник), диапазон – МВ + ДМВ, DVBT, DVBT-2; Усилитель имеет большой динамический диапазон HDR; дальность приема до 80 км. Также крепится на стекло, прозрачная и не мешает обзору. Средняя стоимость 1600 рублей.

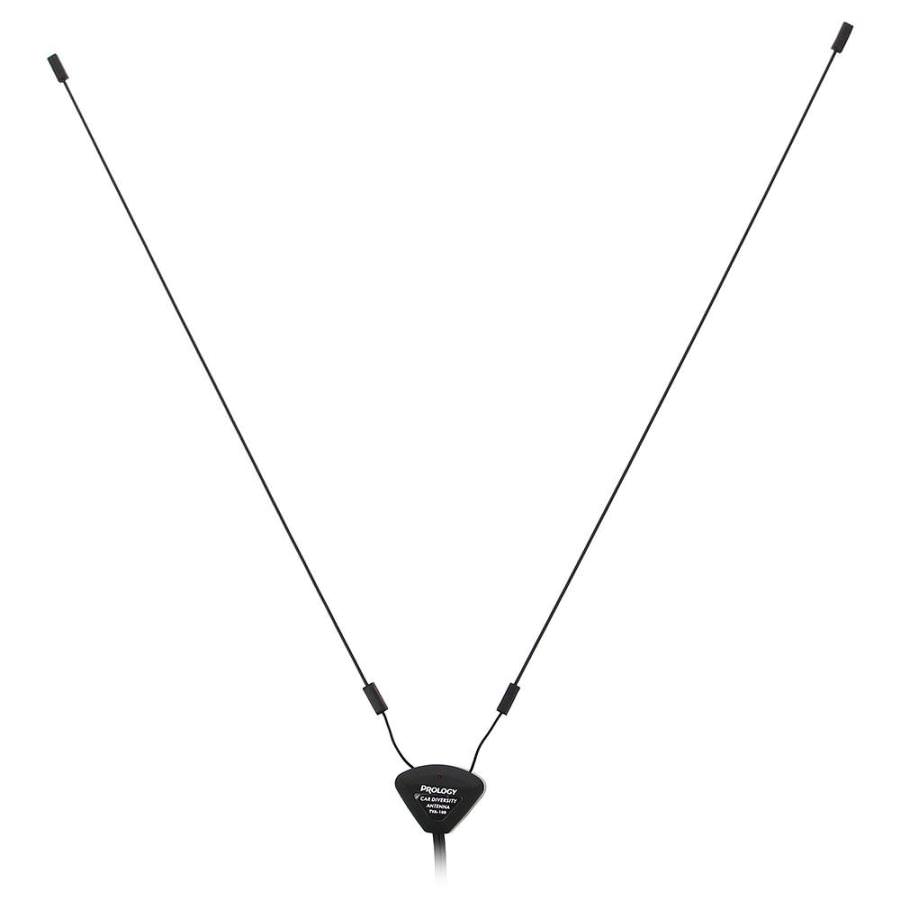

Prology TVA-100 – внутренняя активная антенна. Характеристики: коэффициент усиления 30 дБ; дальность приема: до 80 км; питание: 10 – 15 В. Крепится также на стекло, но непрозрачная и подойдет скорее только на заднее стекло, длина кабеля 3 метра может хватить не для каждого автомобиля и кабель протягивать придется под обшивкой. Средняя стоимость 850 рублей

Calearo ANT 77 27 085 – внешняя активная антенна. Подойдет не только для ТВ, но и для радио и GPS. Производится в Италии с соответственной ценой и качеством. В комплекте ТВ и GPS кабеля 5 метров. Отличный сигнал, универсальность и необычный внешний вид в виде акульего плавника. Все это будет стоить около 14000 рублей.

Установка антенны на автомобиль

Установку радиоантенны нельзя назвать трудоёмким процессом. Если имеются бумаги производителя по установке, их нужно внимательно использовать, там можно найти полезные советы. Трудно будет прицеплять радиоантенну с автоприводом, которая относится к телескопическим.

При установке наружной авто-антенны нужно смотреть на особенность её крепления. Если установить на самое высокое место в автомобиле, это не сильно усилит приём сигнала. Самое главное в креплении наружной авто-антенны является размещение на проводящей поверхности, например над любой плоской поверхностью как багажник или установить на крышу.

Наружные крепления антенн на автомобили классифицируются на:

Штыревые крепления, которые устанавливаются обычно на место выше стекла двери – водосток. При установке можно поцарапать стекло, поэтому стоит быть внимательней.
Магнитные крепления устанавливаются непосредственно на стекло, обычно внутри машины. Самым главным аспектом, при прикреплении является подготовка места для крепления на стекле, для того чтобы установить антенну. Для хорошей обработки, лучше всего подходят обезжиривающие средства.

Существует ещё одна главная особенность авто-антенн, которую нужно при покупке обязательно узнавать. Зона уверенного приёма – важная особенность, которую продавец должен рассказать покупателю. Возможно, продавая авто-антенну, продавец будет говорить о бренде продаваемого товара, однако бренд не обеспечит точные данные приёма.

Когда автомобиль едет по городу, радиосигнал принимает везде и качественно, обхватывая множество каналов. Когда машина выезжает за пределы города примерно на расстояние до 70-80 км, еще можно услышать мощные радиостанции. Дальше 130 км, возможно и ближе, будут ловить каналы другого города.

Разберём примеры некоторых производителей.

Среди Российских производителей существуют качественные авто-антенны, например «Триада». Они отличаются от зарубежных, качественным приёмом МВ 1-3. Во внутренних подобных антеннах всегда имеется встроенный усилитель, с улучшенным приёмом также и ДМВ. Из-за системы зажигания бывают помехи при прослушивании, но у этих антенн имеется усовершенствованный фильтр для питания. Имеются два режима работы приема антенны. Первый режим оптимизирован для работы в городе, против промышленных помех. Другой режим предназначен для более сильного приёма, для поездок за город.

Если взять, к примеру «Скат», у этих антенн тоже имеются свои свойства. У них одна из самых лёгких установок в автомобиль, чему способствует минимальная комплектация при продаже. У этих антенн имеется плата «telefunken», знающий человек этот бренд понимает, и качество данного устройства. Также как и триада имеет два режима приёма – город и трасса. Предусмотрена влагостойкость платы в устройстве, а значит, продолжительность работы будет большая. Для нормального питания авто-антенны, требуется всего лишь 7 вольт.

Зарубежные аналоги тоже заслуживают внимания автолюбителей. Если взять антенну «Bosch», то у неё есть ряд особенностей. Активными элементами являются в ней транзисторы. Имеются оригинальные каналы для улучшения СВ и УКВ. Также имеется защита от внешних факторов, то есть будет работать стабильно многие года.

Современные производители, в настоящее время уже стараются все антенны сделать активными и внутри-салонными. Комбинированные антенны займут места своих предшественников, и лучше сразу купить подороже полезное, чем потом перекупать ещё раз.

Антенна для автомагнитолы своими руками в домашних условиях

Основное достоинство антенны для автомагнитолы своими руками заключается в том, что владелец приспосабливает ее к потребностям и возможностям своего автомобиля:

Если у вас уже есть определенный набор радиодеталей и инструментов, такой вариант получится дешевле.
Если же вам придется покупать необходимые детали – самодельная антенна может обойтись и дороже заводской.

Готовим материалы

Основная часть любой антенны – вибратор. Он представляет собой токопроводящий провод длиной не менее четверти длины волны, а еще лучше – полуволновой.

Чтобы сделать антенну для автомагнитолы своими руками, вам также понадобятся:

изолятор;
антенный кабель;
разъем, подходящий для магнитолы;
инструменты для работы по металлу;
герметик;
паяльник;
пинцет;
кусачки;
припой;
канифоль;
флюс;
термоклей;
круглый магнит от динамика.

Определитесь с типом крепления и вводом кабеля в салон.

Вариант 1

Антенна крепится в корпусе автомобиля. В этом случае можно использовать уже имеющееся технологическое отверстие, либо же его придется сделать, что во многих случаях нежелательно.

В качестве изоляторов для антенны для автомагнитолы своими руками используются:

радиотехническая керамика;
фторопласт;
оргстекло.

Изолятор представляет собой пробку, которая плотно входит в отверстие. С внутренней стороны он может крепиться гайкой. В любом случае его надо дополнительно залить герметиком:

Возьмите проволоку, выбранную для вибратора.
Нарежьте с одной стороны резьбу чуть длиннее высоты изолятора (с запасом под 4 фиксирующие гайки).
Закрутите первую гайку.
Вставьте проволоку в отверстие изолятора.
Закрутите вторую гайку.
Зафиксируйте контргайкой (желательно применение шайб).
Вставьте изолятор в технологическое отверстие в корпусе автомобиля.
Зафиксируйте его гайкой.

Антенна готова, теперь займемся снижением.

Возьмите радиокабель.
Зачистите его центральную жилу.
Намотайте несколько витков зачищенной жилы на вибратор, находящийся внутри автомобиля.
Закрепите гайкой и зафиксируйте контргайкой.
Экран провода полезно соединить с корпусом автомобиля.

Ко второму концу кабеля подсоедините антенный разъем, который будет вставляться в антенное гнездо приемника.
Зафиксируйте кабель в салоне любым способом, чтобы он не мешал и не портил вид салона.

Вариант 2

Если вы не хотите возиться с отверстием в корпусе, можете изготовить антенну для автомагнитолы своими руками по принципу полицейской мигалки. Конструктивно она еще проще.

проволока для вибратора;
плашка для нарезания резьбы;
4 гайки;
контейнер для бутербродов или другая пластмассовая коробка;
эпоксидная смола;
магнит от старого динамика;
кусок тонкой резины.

Как сделать антенну для автомагнитолы своими руками:

Нарежьте резьбу на одном из концов прута-вибратора.
Наверните гайку до упора.
Посередине дна банки для бутербродов просверлите отверстие под прут.
Вставьте прут в отверстие, желательно положить под гайку шайбу, резьба должна находиться внутри банки.
Зафиксируйте шайбой и гайкой штырь с внутренней стороны.
Как и в первом случае, присоедините центральную жилу кабеля к штырю.
Зафиксируйте с помощью гаек и шайб.

Лучше, если кабель будет входить в боковую стенку банки, для чего предварительно надо в ней сделать соответствующее отверстие:

Заполните банку эпоксидной смолой.
Закройте крышкой.
Дайте смоле застыть.
Стык крышки и стенки банки загерметизируйте термоклеем.
Ко дну банки приклейте магнит: чтобы он не царапал корпус автомобиля, наклейте на него тонкую резиновую прокладку.

В этом случае экран кабеля не подключается к корпусу, поскольку имеет с ним контакт в разъеме приемника. Такое устройство ставится на крышу автомобиля и фиксируется магнитом. При этом кабель проходит через боковое стекло дверцы водителя. В случае необходимости антенну можно легко снять.

Для безопасности на конец самодельной штыревой антенны полезно надеть яркий пластмассовый шарик, зафиксировав его термоклеем либо закрепив на резьбе.

Как выбрать антенну в авто для рации

Обычно стабильно работающая рация необходима таксистам и дальнобойщикам. Учитывая многочисленность этих двух категорий, оборудование, которое для этого необходимо, не будет оставлено без внимания.

Главным преимуществом рации перед мобильной связью является возможность ее использования, вне зависимости от наличия покрытия. Однако, и минусов у подобной связи немало. Одними из самых явных недостатков рации можно назвать загруженность каналов и небольшой радиус ее действия.

Радиус действия этого портативного устройства варьируется от 5 до 20 км и имеет прямую зависимость не только от самой рации, но и от используемой антенны. При этом, если само устройство может быть приобретено по достаточно низкой цене, то экономить на антенне нельзя.

Таксисты, работающие на легковых автомобилях, чаще всего отдают предпочтение магнитным антеннам. Это приспособление отличается быстрой установкой и идеально подходит для подобных автомобилей. Однако, стоит отметить и тот факт, что для грузовых машин подобные антенны будут просто бесполезны. В этом случае лучше отдать предпочтение врезным антеннам. Благодаря надежному креплению и стойкой реакции на вибрации, подобная антенна считается наилучшим вариантом для грузовиков.

Устанавливая автомобильные антенны, следует избегать их вертикальных металлических деталей. В противном случае они негативно отразятся на качестве получаемого сигнала, ухудшив его не менее чем на 30%.

Выбирая автомобильную антенну, отдайте предпочтение тем моделям, длина штыря которых составляет не более 2 м. Подобные устройства имеют большой радиус действия и отлично принимают сигнал. Однако, без недостатков в этом случае не обойтись. Большие габариты устройства повышают риск его деформации, вследствие столкновения с тем или иным препятствием. Решить эту проблему смогут антенны длиной от 80 до 150 см. А вот те варианты, длина которых составляет менее 70 см не смогут обеспечить большую дальность приема сигнала, хотя выглядят они максимально привлекательно, если учитывать эстетическую сторону вопроса.

Монтаж антенны для рации нечем не отличается от тех правил, которые были описаны выше. А вот их настройка требует особого внимания. Для этого автомобилисту понадобится специальное оборудование, обойтись без которого в этом случае не получится.
