Доработка крышки
Некоторые дорабатывают крышки путем подрезания пружинок клапанов на несколько витков. Делать я этого не советую. Это не настолько дорогая деталь, что бы с ней так заморачиваться.
Если крышка не будет срабатывать, то её всегда можно вернуть в магазин и пробовать другую. Некоторые тратят на поиски крышки достаточно долгое время, пока не найдут подходящую. Связано это с тем, что (в большинстве случаев) существует много подделок, а так же по другим причинам, например покупатель не читает температуры срабатывания клапана на крышке, заливает дешевый тосол или воду, что пагубно сказывается на системе охлаждения.
Рекомендации по выбору
Для моделей ВАЗ 2110—12 в продаже можно найти 2 типа расширительных бачков:
- старого образца с двумя горловинами: в первую вкручивается датчик уровня охлаждающей жидкости, а вторая закрывается пробкой с выпускным клапаном;
На изделиях старого образца сделана вторая горловина под установку датчика уровня тосола
- нового образца с одной горловиной (без датчика) и выпуклым по бокам корпусом.
На ёмкости нового образца датчик уровня не предусматривается
Если в вашем автомобиле датчик предусмотрен в расширительной ёмкости, то необходимо подобрать изделие старого образца. Соответственно, для версий без датчика потребуется резервуар в новом исполнении.
Резервуар для моделей 2114—15 отличается более широкой формой и разносторонним расположением штуцеров
При покупке расширительного резервуара для любой серии авто «десятого» семейства обратите внимание на такие моменты:
- пластмасса качественного изделия должна быть светлой и наполовину прозрачной;
- трещинки по углам или возле штуцеров недопустимы;
- пластик не должен быть «дубовым» либо иметь тёмные примеси, видные невооружённым глазом;
- отыщите на корпусе оттиск торговой марки производителя и каталожного номера (21083–1311014 для ВАЗ 2114).
Для всех модификаций «десяток», «четырнадцаток» и «пятнадцаток» доступен небольшой тюнинг — установка расширительного бака от системы охлаждения авто «Лада Приора». Зачем и как это реализуется, будет рассказано ниже.
Резервуар системы охлаждения «Приоры» имеет прямоугольную форму и 3 штуцера на передней стенке
Замена расширительного бачка на Приоре
Вступление
Расширительный бачок в автомобиле является одним из важнейших элементов системы охлаждения двигателя (СОД). Изготавливается данный элемент из специального, температура устойчивого пластика и как не странно является довольно надёжным. Тем не менее, случаются моменты, связанные с выходом его из строя.
При такой поломке каждый владелец автомобиля должен знать порядок действий по ее локализации. Стоимость его относительно не большая и начинается от 200 рублей. В данной статье Вы найдете все ответы на интересующие Вас вопросы о расширительном бачке Приоры.
Для чего нужен расширитель
Для охлаждения двигателя используется специальная жидкость на основе пропиленгликоля или этиленгликоля (антифриз или тосол). Данные виды ОЖ имеют большие тепловые расширения. При работе ДВС жидкость охлаждения нагревается и расширяется. Если бы в системе охлаждения не использовался расширительный бачок, то из-за тепловых расширений из строя бы выходили радиаторы или патрубки от избыточного давления.
Жидкость в расширительном бачке при нагреве увеличивается, а при охлаждении уменьшается. Чтобы в бачке не образовывалось излишнее давление или вакуум из-за постоянного изменения уровня ОЖ, его крышка оснащается специальными клапанами, которые сбрасывают или наоборот пропускают воздух в систему, дабы компенсировать нагрузки на бачок и поддерживать нормальное рабочее давление.
Расположение бачка
В Приоре расширительный бачок находится под капотом с левой стороны по ходу движения автомобиля, между лонжероном и лобовым стеклом. Он имеет прямоугольную форму с тремя или двумя штуцерами для патрубков СОД.
С двумя штуцерами применяется в Приорах с климатической установкой (кондиционером).
С тремя штуцерами в Приорах без кондиционера.
Внутри находится несколько перегородок для усиления конструкции, способной выдерживать большие нагрузки.
На бачке в обязательно порядке указывается уровень ОЖ, который всегда должен быть между отметками MIN и MAX.
О крышке
Отдельное внимание стоит уделить крышке расширителя. На первый взгляд крышка не имеет ничего особенного, но если приглядеться, то можно заметить у нее необычное дно
В нее вмонтированы два клапана, которые срабатывают при конкретных условиях. Как описывалось выше, один из клапанов выпускает избыточное давление при горячем двигателе, а второй наоборот впускает воздух, когда двигатель остывает.
Исправность крышки залог правильной работы СОД и целостности расширительного бачка.
Поломки бачка и их причины
Основными поломками расширителя являются трещины или потертости. Довольно часто трещины на бачке образуются возле штуцеров, а потертости на нижней части. Это происходит по причине колебаний двигателя в подкапотном пространстве из-за неровных дорог.
Иногда случается, что расширитель лопается из-за избыточного давления в системе, виной этому будет являться неисправная крышка, а точнее ее клапан, который в нужный момент не сбросил давление.
При обнаружении одной из таких проблем необходимо заменить расширительный бачок.
Замена
Для проведения работы особых знаний в автомобильной механике не нужно, прочитав нашу инструкцию, Вы с легкостью проведете данные работы. Для более быстрого и беспроблемного демонтажа и установки бачка нужно подготовить необходимый инструмент. Так же вместе с бачком рекомендуется заменить и крышку.
Инструмент для работы:
- Крестовая отвертка;
- Герметик;
- Тара для слива ОЖ (подойдет двух литровая бутылка с отрезанным горлышком);
Порядок проведения работы
Необходимо дать двигателю остыть, чтобы в процессе работы не получить ожоги.
Откручиваем хомут нижнего штуцера и сливаем охлаждающую жидкость в подготовленную емкость. Слить жидкость необходимо только с расширителя. Затем фиксируем снятый патрубок в вертикальном положении, чтобы остатки ОЖ не вытекли.
Откручиваем хомуты оставшихся патрубков и снимаем их, так же зафиксировав в вертикальном положении.
Извлекаем бачок, надавливая на правую его часть, а левую тянем вверх, должно получиться как на картинке.
Устанавливаем новый в обратной последовательности снятию. Рекомендуется на штуцеры нанести небольшое количество герметика, для лучшей герметичности системы.
Доливаем остатки ОЖ, запускаем двигатель и прогреваем до 90°С, после чего проверяем герметичность системы.
Процесс замены расширительного бачка на Лада Приора завершен, как видите ничего сложного в этом нет.
Расширительный бачок ВАЗ 2110 – замена, ремонт, установка + Видео » АвтоНоватор
Расширительный бачок модели автомобиля ВАЗ 2110 с небольшими отличиями можно найти и во всех остальных машинах этого производителя. Прямое назначение емкости – отвод тепла от двигателя автомобиля. Как и любое устройство, оно периодически нуждается в ремонте.
Как выглядит расширительный бачок?
Это пластиковая емкость, в которую заливается жидкость, участвующая в охлаждении двигателя. В бачок, помимо соединенных в замкнутый контур шлангов, также встроен поплавковый датчик, который передает данные о температуре жидкости на панельной доске приборов ВАЗ 2110.
Расширительный бачок ВАЗ 2110
В автомобилях ВАЗ 2110 и 2114 расширительный бачок расположен под капотом с водительской стороны, за стаканом стойки автомобиля. Это не очень практично: бачок со всех сторон зажат металлом, который не позволяет ему расширяться, когда крышка неправильно срабатывает, и он может лопнуть. В летний период времени это очень распространенная проблема. В других моделях автомобиля ВАЗ расположение бачка выбрано более удачно, и для эксплуатации, и для ремонта.
Возможные неисправности – к чему готовиться?
Очень часто владельцы ВАЗ 2110 сталкиваются с неисправностями клапанной крышки бачка. Она сбрасывает лишнее давление при перегреве двигателя. По тем или иным причинам крышку может заклинить, в результате чего создается избыточное давление, вплоть до взрыва емкости. Если вы столкнулись с такой проблемой во время движения, ни в коем случае не глушите двигатель автомобиля, просто остановитесь и подождите, пока выключится вентилятор охлаждения радиатора.
Неисправность клапанной крышки бачка
Расширительный бачок напрямую связан с радиатором автомобиля и его вентилятором, поэтому очень важно поддерживать их в исправном состоянии. Проводите периодически осмотр всех элементов охлаждения двигателя, особенно часто это нужно делать летом, когда температура на улице очень большая
Если вы увидели, что уровень охлаждающей жидкости в бачке снижается, проверьте систему на герметичность. О нормальной работе расширительного бачка говорят мелкие потеки от крышки горловины до поверхности жидкости. Это свидетельствует о том, что клапан крышки бачка срабатывает правильно.
Замена или ремонт – однозначный выбор
Ремонт бачка возможен только при необходимости замены комплектующих – крышки бачка или поплавка уровня жидкости.
Емкость потеряла герметичность
Установка и замена расширительного бачка не требует специальных знаний и навыков. Перед покупкой нового расширительного бачка обязательно убедитесь, что он оригинальный. Такие детали будут служить вам намного дольше.
Новый расширительный бачок
Если проблема в крышке бачка, то на замену лучше всего использовать крышку от расширительного бачка ВАЗ 2199. Судя по опыту многих водителей, крышки от данной модели намного лучше, к тому же они отлично подходят по резьбовым соединениям.
Приступаем к замене – на что обратить внимание?
Для установки бачка вам нужны будут отвертки, плоскогубцы, новые хомуты, набор ключей и наждачная бумага. Наждачная бумага необходима для обработки входных отверстий на пластике бачка, которые имеют шероховатую поверхность. Необходимо сделать ее гладкой, это способствует лучшему прилеганию патрубков системы.
Замена бачка должна проводиться согласно инструкции, которая указана в его новом комплекте. Если автомобиль был в ходу, необходимо подождать, пока он остынет. Первым делом откройте крышку радиатора автомобиля, так вы снизите давление в системе. Можно полностью избавиться от охлаждающей жидкости, открутив пробку внизу радиатора. Если жидкость вы меняли недавно, тогда нужно при снятии старого бачка пережать его патрубки, чтобы предотвратить ненужные потери.
Замена бачка
После этого следует установка нового бачка и подсоединение к нему всех патрубков. Хомуты нужно зажимать без применения особых усилий, чтобы не поломать входные отверстия бачка. Если необходимо, долейте охлаждающей жидкости
В автомобиле ВАЗ 2110 очень важно постоянно соблюдать средний уровень жидкости. После выполнения всех работ и проверки остальных патрубков системы заведите автомобиль и дайте ему поработать до температуры кипения
Когда на радиаторе включится вентилятор, наблюдайте за крышкой бачка – она должна сбрасывать давление.
Установка нового бачка
Если крышка бачка сбрасывает давление в системе, но на панели приборов вы видите малый уровень жидкости, тогда замените электронный датчик, который расположен в бачке. Как правило, он приобретается отдельно. Его установка очень простая – достаточно только отсоединить фишку на крышке и выкрутить его, вставить новый и повторить действия в обратном порядке.
Что такое крышка расширительного бачка
Любой водитель, даже самый неопытный, хорошо знает, для чего нужен расширительный бачок в автомобиле. В него заливается охлаждающая жидкость, а оставшийся свободным объём призван компенсировать повышение или понижение количества расширившейся жидкости.
Соответственно, бачок закрывается крышкой. Крышка устанавливается на горловину бака в верхней его части
Многие водители не придают большого значения крышке — ведь важно просто поддерживать герметичность бачка, а чем именно его закрывать, не имеет значения
Да, крышка бачка расширения — это запирающий элемент. Однако вопреки расхожему мнению, крышка имеет сложное строение и выполняет особые функции.
Полость крышки включает в себя резиновый уплотнитель и двойной клапанный механизм
Из чего состоит элемент
В своём составе крышка имеет целых два клапана. Они призваны оберегать систему охлаждения от возможных повреждений из-за перегрева, к тому же эти клапаны стабилизируют работу всей системы.
Если выкрутить крышку из бачка и посмотреть на её внутреннее строение, то можно увидеть своеобразный датчик регулировки давления.
Два клапана представляют собой пробки двух закрывающих пружинок
Крышка обязательно плотно (без зазоров) прилегает к граням бачка. Для надёжности соединения в состав крышки входит уплотнительная резинка. Внутри же встроены два клапана:
- первый стравливает лишнее давление в бачке;
- второй нагнетает необходимое давление в бачок, если помпа по каким-либо причинам не справляется со своей работой.
Эти клапаны получили свои названия за счёт использования высокого или низкого давления: на ВАЗах первый клапан называется предохранительным, а второй — вакуумным. Однако оба находятся в состоянии покоя, пока давление в бачке в заданном диапазоне показаний.
Водитель не всегда может вовремя заметить неисправности в работе клапанов крышки. Визуально сделать диагностику просто невозможно. А ведь поломки частей крышки расширительного бачка могут привести к серьёзным проблемам с двигательным агрегатом.
Симптомы неисправности крышки расширительного бачка
Владельцы автомобилей российского производства знают, как важно следить за состоянием всех систем в конструкции машины. Даже такой маленький элемент, как крышечка расширительного бачка, может наделать много бед — например, если выйдут из строя клапанные механизмы, может нарушиться работа всей системы охлаждения
Как следствие — перегрев мотора и заклинивание цилиндров. Водителя в этом случае ждёт дорогостоящий ремонт.
Поэтому, чтобы предупредить неприятные последствия, нужно внимательно следить во время езды за некоторыми особенностями в поведении авто:
- появляются клубы дыма из-под капота — следовательно, охлаждающая жидкость попала на раскалённую поверхность коллектора, работающего на впуск. Попасть на коллектор тосол мог только по одной причине — предохранительный клапан на крышке вышел из строя;
- из печки идёт прохладный воздух, а двигатель сильно греется: это признак выхода из строя вакуумного клапана крышки. Из-за неполадок в его работе возникают пробки воздуха в системе охлаждения, что и ведёт к перегреву мотора;
- срывы хомутов, разрывы шлангов тоже свидетельствуют о том, что давление в системе нестабильное. А так как за давление отвечает именно крышка расширительного бачка, то эти симптомы говорят о том, что её пора заменить или отремонтировать.
Если из-под капота вырываются клубы дыма, это может свидетельствовать о неисправности крышки бачка расширения
Порядок действий при замене бачка
Никаких особых сложностей процесс замены не вызовет даже у начинающего автолюбителя , но конечно есть некоторые нюансы о которых будет упомянуто. Замена расширительного бачка ВАЗ 2114 производится в несколько этапов.
- Подготовьте инструмент и материалы. Отвёртка, ключи, пассатижи, наждачная бумага, автомобильный герметик это то, что вам обязательно понадобится.
- Перед заменой нужно дать остыть двигателю и тосолу (антифризу). Затем слить охлаждающую жидкость. Сливать можно из всей системы или просто откачать из бака лишнюю жидкость. Сливная пробка находится в нижней части радиатора и легко откручивается. Под место слива нужно поставить ёмкость, тем самым вы избежите пролива на пол или на землю. Если требуется замена тосола, то слив производите в ёмкость не менее чем 3-4 литра.
- Отсоединяем патрубки от бачка, расслабив хомуты. Затем снимаем крепление расширительного бака и извлекаем его.
- Перед установкой новой расширительной ёмкости желательно обработать наждачной бумагой поверхность штуцеров, на которые надеваются шланги . Устанавливаем бачок в место штатного расположения, закрепляем. Смазываем зачищенные от шероховатостей штуцера герметиком. Автомобильный герметик нужно использовать для высоких рабочих температур, обычно он имеет красный цвет
- Надеваем патрубки на обработанные штуцера и обжимаем посадочные места хомутами. Хомуты нужно затягивать как можно ближе к расширению на штуцере.После этого нужно подождать пока герметик затвердеет.
- Заливаем в бачок охлаждающую жидкость, новую или ту, что слили перед заменой. Уровень жидкости нужно залить минимальный, он определяется по делению на самом расширительном баке. Устанавливаем указатель уровня с датчиком и закрываем крышку.
- Заводим двигатель, ждём, когда он прогреется до рабочей температуры и включится вентилятор охлаждения радиатора. При этой температуре из системы удалится воздух и должен подняться уровень тосола в бачке, что в свою очередь увеличит давление в системе и заставит сработать клапан в крышке. После отключения вентилятора проверяем уровень в бачке, он должен быть на максимуме. При необходимости доливаем или убираем лишний тосол из системы охлаждения. В салоне ВАЗ 2114 установлен графический световой индикатор, загорающийся при низком уровне тосола. Если визуально уровень жидкости нормальный, но индикатор не гаснет, то возможно требуется замена поплавка и датчика. Он продаётся отдельно и стоит недорого.
- Осматриваем места присоединения шлангов и крышки бачка. Если нет подтёков жидкости, то замена окончена. Нужно отметить, что необходимо производить регулярный визуальный осмотр всех видимых элементов системы охлаждения двигателя.
Шланги и патрубки со временем изнашиваются, теряют гибкость, трескаются и могут лопнуть. Их замену нужно производить незамедлительно. Могут ослабнуть хомуты крепления патрубков, о чём подскажет влага в местах присоединения.
По тех. регламенту жидкость нужно менять каждые пять лет или после 75000 км.пробега, в зависимости от того, что наступает раньше
Очень важно знать, что тосол и антифриз нельзя смешивать, иначе жидкость теряет свои свойства. При замене расширительного бака определяйте нужно ли менять его со всеми элементами или можно ограничиться только собственно бачком
Во избежание проблем с системой охлаждения необходимо соблюдать все рекомендации завода-изготовителя, регулярно контролировать работу узлов и датчиков. В случае замены деталей желательно не экономить и использовать фирменные.
Как понятно из приведённого текста, при соблюдении всех правил и условий эксплуатации автомобиля можно максимально долго избегать замены и ремонта. Но если всё-таки возникнет потребность в замене расширительного бачка или его элементов, благодаря нашим рекомендациям вы с лёгкостью решите проблему самостоятельно, не обращаясь в сервис.
Ремонтировать или заменять бачок?
Некоторые водители заметив, что расширительный бачок 2114 прохудился, пытаются заделать трещину при помощи клея или эпоксидной смолы.
Следует сразу отметить, что делать этого — категорически не стоит. Ведь подобный ремонт, как правило, недолговечен, и при активной эксплуатации даже самый надежный клеевой шов может дать течь.
Кроме этого, как уже говорилось, появление трещин на бачке является признаком старения пластика, вызванного деполимеризацией — улетучиванием из материала ряда фракций, придающих ему пластичность.
Таким образом, пластиковая емкость, на которой уже возникали трещины, всегда может треснуть вновь. Именно поэтому, замена расширительного бачка ваз 2114 является наиболее предпочтительным вариантом, нежели его ремонт.
Что же касается крышки, то она также не является ремонтопригодной, и в случае неисправности ее следует заменить на аналогичную. При этом, крайне желательно приобретать именно «родную» крышку для 2114, а не ее различные аналоги, качество (и функционал) которых могут быть значительно хуже.
Почему сжимается и лопается патрубок радиатора
О давлении в системе охлаждения
Для эффективного отвода тепла с рубашки двигателя жидкостные системы охлаждения герметично изолированы от окружающей среды и способны выдерживать давление от 1,2 до 2, и более атмосфер. Это необходимо, чтобы исключить закипание охлаждающей жидкости при достижении температуры в 100°C. При повышенном давлении различные марки тосола и антифриза способны кипеть при нагреве до 107°C−120°C, а иногда и 150°C.
Технические средства для повышения давления в системе охлаждения не применяются. Нужные значения достигаются за счет естественного увеличения объема нагревающейся жидкости, циркулирующей в «рубашке» работающего двигателя. Излишнее давление сбрасывается через оснащенную специальными клапанами крышку расширительного бачка системы, в котором всегда присутствует некоторое количество воздуха.
Заломы и трещины патрубков радиатора
Сброшенный при расширении тосола или антифриза излишек воздуха в бачке после остановки и охлаждения двигателя компенсируется из атмосферы через второй – обратный клапан крышки. Если этого не происходит, в бачке, радиаторе, соединительных патрубках и рубашке мотора создается разряжение. Первыми на это реагируют сжатием наименее прочные элементы системы – резиновые патрубки радиатора.
Максимально возможное значение отрицательного (в сравнении с атмосферным) давления охлаждающей жидкости зависит от разницы температур нагретого и остывшего двигателя. Не случайно автомобилисты замечают возникшую проблему именно зимой, когда разброс температур максимален. Патрубки при этом ускоренно изнашиваются и, потеряв начальную эластичность, могут лопнуть. С такой неисправностью эксплуатировать автомобиль нельзя.
Крышка расширительного бачка: особенности конструкции
Кроме пластмассового корпуса, резьбовой части и герметизирующей прокладки, крышка бачка оборудована двумя клапанами: впускным и выпускным. Каждый из них рассчитан и должен срабатывать при определенных условиях. Первый открывается при избыточном давлении – к примеру, в 1,2 Бара. Второй нужен для компенсации давления, когда тосол остывает. Если этот клапан неисправен, в системе создается опасный уровень разряжения.
Решение проблемы – промывка клапанов или покупка новой крышки
Металлические детали клапанов могут быть просто засорены грязью из системы охлаждения, если она давно не подверглась промывке. В подобных случаях проблему можно на время устранить продувкой и прочисткой клапанов крышки. При повторных отказах придется начать с генеральной промывки всего контура охлаждения. В случае, когда неисправность клапанов связана с коррозией их металлических элементов, следует приобрести новую крышку.
Порядок замены ёмкости
Процедуру разборки желательно выполнять на остывшем моторе, поскольку горячий антифриз неизбежно попадёт на руки и вызовет ожоги. Специальное оборудование и какие-то особые условия не требуются, в том числе и смотровая канава. Для работы выберите освещённую ровную площадку или тёплое помещение, если замена производится посреди зимы.
Из инструментов и дополнительных материалов необходимо подготовить:
- крестообразную отвёртку;
- пассатижи;
- набор рожковых ключей;
- ручной либо ножной насос с заострённой насадкой на воздушном шланге;
- тазик для антифриза;
- ветошь.
Для работы понадобится простой набор инструмента, имеющийся в каждом гараже
Также рекомендуется запастись новыми хомутами под размер патрубков, старые лучше не использовать.
Инструкция по разборке и установке новой детали
Чтобы поменять ёмкость, необходимо освободить её от тосола. Полностью опорожнять систему нет нужды, надо слить не более 2 л жидкости. Это можно сделать двумя способами:
- Открутить защитный пыльник под радиатором, подставить таз и вывернуть на несколько оборотов нижнюю пробку основного радиатора. Когда антифриз покинет бачок, заверните пробку обратно.
Пробка с барашком для ручного выкручивания расположена в нижней части радиатора
- Отсоединить от резервуара верхнюю трубку, идущую от печки, и надеть на штуцер нового элемента. К свободному патрубку старой ёмкости приложить насадку насоса и путём накачивания выдавить охлаждающую жидкость, которая перетечёт в новый бачок.
Дальше работайте в следующем порядке:
- Снимите 2 малые трубки с ёмкости, ослабив хомуты отвёрткой. Отведите их в сторону.
Шланги легко снимаются со штуцеров после ослабления хомутов
- Повторите операцию с большим нижним шлангом, но после снятия закрепите его повыше или переломите и привяжите конец проволокой.
- Отстегните резиновый фиксатор и вытащите старый бачок из гнезда.
Для снятия элемента достаточно отстегнуть резиновый фиксатор
- На его место вставьте новый, закрепите фиксатором и подключите все патрубки в обратном порядке, используя новые хомуты.
Новая деталь вставляется в нишу на место старой и крепится фиксатором
Чтобы долить антифриз до уровня между рисками Min и Max на стенке бака, не создав воздушной пробки в системе, отсоедините трубку от блока подогрева дроссельной заслонки (это высшая точка контура охлаждения). Заливайте жидкость в бачок, пока он не побежит из снятой трубки, после чего наденьте её на штуцер и зафиксируйте хомутом. Добавьте тосола до требуемого уровня.
Перед заливкой тосола в систему нужно снять один из патрубков, подключённых к блоку дроссельной заслонки
В процессе замены следует обратить внимание на состояние шлангов, ведущих к ёмкости. Если их концы раскисли и увеличились в диаметре, а на стенках образовались трещины, такие патрубки лучше поменять
Монтаж расширительного бака от «Приоры»
Ёмкость системы охлаждения двигателя ВАЗ 2170 отличается утолщёнными стенками, благодаря чему «Приора» навсегда избавилась от «детской болезни» лопающегося резервуара, присущей ВАЗ 2110. Есть и другая причина: в штатном бачке «десятки» струя антифриза из патрубка радиатора бьёт изнутри прямо в крышку, отчего последняя протекает. На «приоровской» детали штуцеры стоят под углом к горловине, поэтому жидкость туда не попадает.
Штуцеры ёмкости от ВАЗ 2170 направлены в сторону от заливной горловины
Поскольку деталь от ВАЗ 2170 шире штатного элемента, её установка связана с некоторыми трудностями: в узкое пространство между стаканом и перегородкой бачок просто так не войдёт. Что нужно сделать:
- Снять стеклоочистители, открутив гайки крепления.
- Демонтировать верхнюю кузовную панель.
- Открутить обшивку перегородки со стороны подкапотного пространства.
- Примерить новый бачок, вставив в проём. Затем обрезать по его размеру шумоизоляцию и собрать узел в обратном порядке.
Чтобы широкий элемент от «Приоры» поместился в узкий проём, придётся снять обшивку перегородки
Монтаж патрубков и заливка охлаждающей жидкости выполняется по технологии, описанной в предыдущем разделе. Что касается модификаций ВАЗ 2114—15, где расширительный сосуд размещён в широкой нише перед стаканом стойки, подобная замена трудностей не вызовет.
Работы по замене расширительного бачка на машинах «десятого» семейства следует выполнять самостоятельно, если вы хотите сэкономить личное время и деньги. Поездка и обращение на автосервис выйдет дольше и обойдётся дороже. По окончании процедуры не забудьте проверить работу системы охлаждения путём прогрева мотора до рабочей температуры и момента включения электрического вентилятора.
Расположение расширительной ёмкости

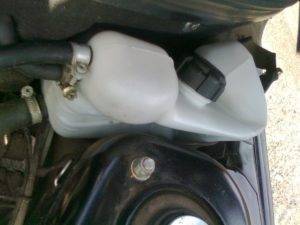

Пластиковый бачок для излишков охлаждающей жидкости устанавливается производителем в разных местах в зависимости от модели «десятого» семейства:
- в автомобилях серий ВАЗ 2110—12 резервуар находится с левой стороны (по ходу движения) между стаканом стойки и стенкой салонной перегородки;
Расширительная ёмкость на моделях ВАЗ 2110—12 установлена в узкой нише со стороны водителя
- в машинах ВАЗ 2114—15 ёмкость тоже стоит с водительской стороны, но вынесена перед стаканом стойки.
В автомобилях серий 2114—2115 бак находится перед стойкой
К элементам кузова расширительный бачок крепится фиксатором в виде плоского резинового ремня с металлическим крюком, зацепляющимся за выступ на лонжероне. К резервуару подключены 3 шланга:
- Снизу присоединяется патрубок большого диаметра, ведущий от термостата.
- Верхняя трубка малого диаметра уходит сквозь перегородку к радиатору салонного отопителя.
- Средняя малая трубка соединяет бачок с верхним штуцером основного радиатора охлаждения.
Резервуар компенсирует расширение охлаждающей жидкости и пара от трех элементов системы — салонного отопителя, радиатора и основной магистрали возле термостата
На некоторых модификациях встречается резервуар с двумя штуцерами и присоединительными патрубками — большой идёт от термостата, а малый — от главного радиатора, подключение к печке отсутствует.
Каждый из шлангов выполняет отдельную функцию. Толстый патрубок служит для расширения охлаждающей жидкости и заполнения системы во процессе заливки тосола через горловину бачка. Две тонких трубки предназначены для отвода в резервуар пароводяной смеси из печки и основного радиатора при нагреве до максимально допустимой температуры антифриза 95 °С.
Расширительный бак (поз. 1) находится в наивысшей точке системы охлаждения на одном уровне с дроссельной заслонкой
Пошаговая замена расширительного бачка ВАЗ-2110
Иногда владельцы одного из наиболее распространенных российских автомобилей ВАЗ-2110 сталкиваются с ситуацией, когда их машине требуется замена расширительного бачка. И это именно такой случай, когда автолюбитель вполне может обойтись без специалистов и произвести ремонт самостоятельно. Потребуется лишь небольшая предварительная теоретическая подготовка.
Для начала разберемся, что собственно такое расширительный бачок автомобиля. Эта составляющая системы охлаждения в первую очередь выполняет функции резервуара для излишков охлаждающей жидкости (антифриза). Нужен расширительный бачок еще и для выведения пара и излишнего давления.
Строение расширительного бачка ВАЗ-2110 довольно простое. Деталь производится из пластика. Наверху, как правило, расположены два отверстия: в горловину первого монтируется датчик температуры антифриза, который передает данные на приборную панель, а на второй расположена крышка с выпускным подпружиненным клапаном. Отметим, что такова конструкция расширительного бачка старого образца. В последнее время владельцам ВАЗ-2110 автомагазины предлагают расширительные бачки несколько иного вида. Бачок нового образца имеет корпус другой формы, снабженный лишь одной горловиной (без датчика).
Рассмотрим каждую из них
Еще одной проблемой может стать банальный износ резьбы горловины, что в большинстве случаев приводит либо к невозможности закрутить крышку либо к нарушению герметичности. Конечно, можно временно применить уплотнитель, но целесообразнее все же полностью заменить весь расширительный бачок.
Может выявиться и такая неисправность расширительного бачка, как негерметичное соединение патрубка и бачка. Проблема эта решается применением специального герметика.
Ну, и наконец, наиболее «бросающаяся в глаза» проблема – собственно повреждение самого бачка
Не важно, что послужило причиной данной неприятности: недоработки производителя, естественный износ материала или разрыв в результате повышенного давления, в любом случае исправить ситуацию сможет лишь покупка нового расширительного бачка. В Сети можно найти советы по склеиванию или запаиванию сосуда, однако вряд ли целесообразно поступать таким образом, ведь цена детали не столь высока
Итак, решение о необходимости замены принято, новый расширительный бачок приобретен – впору приступать к «операции». Для начала подготовим инструменты:
- отвертки;
- ключи;
- плоскогубцы.
Стоит также позаботиться о новых хомутах и наждачной бумаге (она поможет сгладить возможные шероховатости на деталях, что поспособствует лучшему их прилеганию).
В первую очередь необходимо слить охлаждающую жидкость. Естественно, автомобиль перед процедурой должен остыть. Возможно, слить антифриз непосредственно из бачка не выйдет, в таком случае придется сливать жидкость из всей охлаждающей системы.
Установив бачок, все вышеперечисленные действия придется повторить, но уже в обратной очередности. Завершающим этапом станет доливание охлаждающей жидкости. Кстати, иногда владельцы ВАЗ-2110 задаются вопросом о том, отличается ли количество заливаемого тосола в «десятках» оснащенных двигателями, имеющими 16 клапанов от их «сестер» с мотором в 8 клапанов. Ответ производителя довольно определенный. Заправочный объем системы охлаждения, обеспечивающий ее бесперебойную работу, составляет 7,8 литра. И это правило работает как для «свежих» автомобилей ВАЗ-2110, так и для агрегатов старого образца.
Завершив работы по замене расширительного бачка, необходимо провести проверку функционирования системы охлаждения. Для этого придется прогреть двигатель до рабочей температуры и дождаться пока включится вентилятор.
Как видно, процесс замены расширительного бачка ВАЗ-2110 не отличается особенной сложностью, а значит, его вполне может самостоятельно провести почти любой владелец «десятки», значительно сэкономив при этом свои денежные ресурсы.
https://youtube.com/watch?v=ce8auMcBIgU
Причины поломки бачков ВАЗ 2110—2115
Срок службы данного элемента не ограничивается регламентом. Это значит, что ёмкость следует менять по мере необходимости, а таковая возникает довольно часто. Наиболее распространённая причина замены — нарушение целостности пластикового корпуса во время эксплуатации. Бачок попросту лопается и вот почему:
- Засорение либо выход из строя клапана крышки. Поступающий из радиаторов пар поднимает давление внутри резервуара, поскольку не может выйти наружу через пробку. В результате стенка ёмкости разрушается.
Повреждение пластиковой стенки происходит из-за превышения давления в системе охлаждения
- В автомобилях ВАЗ 2110—12 боковые стенки сосуда вплотную прилегают к элементам кузова — стакану и перегородке. При возрастании температуры антифриза и давления в системе пластику некуда раздуваться, отчего корпус лопается по шву на торце (как правило, в нижнем углу).
- В случае пробоя прокладки между головкой цилиндра и блоком двигателя система охлаждения подвергается серии гидроударов, создаваемых движением поршней. От подобного воздействия пластмассовый корпус тоже нередко лопается.
- Причиной может стать и сам расширительный бачок, изготовленный из некачественного сырья либо с нарушением технологии литья плас src=»https://vazweb.ru/wp-content/uploads/2017/08/treshchina-stenki-bachka-vaz-2110-12-700×360.jpg» class=»aligncenter» width=»700″ height=»360″ На изделиях низкого качества трещины могут появиться через 3—6 месяцев после начала эксплуатации
Чтобы избежать разрушения расширительной ёмкости, рекомендуется проверять работоспособность клапана пробки перед каждой длительной поездкой. Практика показывает, что проблемы с баком чаще всего возникают именно в пути, когда на улице жарко, то есть, в летний период года. Признак неисправности — резкий скачок температуры охлаждающей жидкости и лужа под моторным отсеком с водительской стороны.
