Размер ремня генератора Лада Калина перового и второго поколений

Как это работает?

Чтобы лучше понять, для чего необходим ремень генератора и как он работает, стоит узнать, как вообще функционирует система ременных передач в двигателе и на чем она основывает свое действие.

Очевидно, что источником всего, что работает на автомобиле, является двигатель внутреннего сгорания. Как известно, он функционирует за счет топливной смеси, которая постоянно подается в него во время работы. В результате потребления топлива, будь то бензин или дизель, мотор превращает его энергию в энергию механическую. Сначала эта энергия превращается в поступательное движение поршней в цилиндре, а затем посредством шатунов это движение становится вращательным.

Распределительный вал при этом двигает толкатели клапанов, которые отвечают за впуск и выпуск топливной смеси в соответствующие коллекторы. Таким образом, распредвал контролирует, чтобы топливо попадало в цилиндры ровно в те моменты, когда поршень освобождает максимальный объем пространства, и паров может поместиться максимально много.

Коленчатый вал — металлическая штанга сравнительно небольшого диаметра — это именно тот элемент, который отвечает за передачу динамических характеристик от мотора к колесам и служит для приведения в движение всех механизмов, которые привязаны к дополнительному оборудованию и обеспечивают их длительный срок службы. Таким оборудованием может быть насос гидроусилителя, кондиционер и, конечно же, генератор, который снабжает все электрические системы машины током и подзаряжает аккумулятор.

КАК ПРАВИЛЬНО НАТЯНУТЬ РЕМЕНЬ НА ГЕНЕРАТОР

При самостоятельной установке генератора на ВАЗ 2107 самым сложным моментом считается именно грамотная натяжка ремня. Ведь именно через ремень будет проходить запуск генераторного механизма, следовательно, любые ошибки и просчёты при натяжении резинового изделия скажутся на работоспособности автомобиля.

Натяжка ремня выполняется следующим образом:

Новый генератор поставить на штатное место, насадив его на шпильки.
Гайки фиксации закрутить лишь до половины, не пережимая.
Монтировкой установить в образовавшуюся щель между стенкой генератора и помпой. Зафиксировать монтировку в этом положении.
Надеть новый ремень на шкив генератора.
Придерживая монтировку, начать натяжение ремня.
Закрутить гайку фиксации в верхней части крепления корпуса генераторного агрегата.
После провести предварительную диагностику степени натяжения — резиновое изделие не должно сильно провисать вниз.
Закрутить гайку нижней шпильки до конца, не пережимая.

На схеме указаны места проверок качества натяжки

Далее проводится проверка качества натяжения ремня. Двумя пальцами необходимо с силой надавить на свободную часть ремня и замерить существующий прогиб. Нормальное провисание не должно быть больше 1.5 сантиметра.

Срок службы типового ремня на генератор ВАЗ 2107 обычно составляет 80 тысяч километров пробега. Однако ременную передачу рекомендуется менять и раньше, если проводится замена генераторной установки.

Таким образом, генератор на «семёрке» можно заменить своими руками, однако следует придерживаться строгих правил и соблюдать технику безопасности. При проблемах с работой мотора после самостоятельной замены устройства лучше обратиться к профессионалам.

Если у вас возникли сложности или проблемы — вы можете обратиться к сертифицированному специалисту, который обязательно поможет!

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Проверка натяжения без натяжного ролика

Важно знать, что в инструкции к ВАЗ 1114 указывается только один параметр натяжки ремня генератора – это усилие затяжки регулировочного винта, которое должно быть равно 10 кгс. Но не каждый автолюбитель имеет динамометрический ключ, кроме того, опыт показывает, что ремни разных производителей, причем вполне качественные, могут проскальзывать даже при эталонных показателях

Но проверить натяжку ремня можно самостоятельно, при этом не потребуется никакого измерительного оборудования, достаточно запастись ключами, которые регулируют положение генератора. Если в конструкции нет натяжного ролика, доступ к верхней части ременной передачи будет свободным.

Для проверки степени натяжения нужно посередине между шкивами двигателя и генератора взять ремень и повернуть его в вертикальное положение, перекрутив. При оптимальной натяжке он должен стать вертикально, но дальше не пойти. Если он будет крутиться дальше, требуется подтянуть ремень, в случае, когда повернуть ремень в вертикальное положение усилием руки не получается, его нужно ослабить. Для подтягивания и ослабления требуется провернуть регулировочный винт, предварительно ослабив фиксацию генератора.

Ремень генератора Калина: Размер, Длинна

В автомобиле Лада Калина в качестве привода на генератор и дополнительное навесное оборудование используется поликлиновый ремень. Данный ремень предназначен для надежного контакта резиновой части ремня со шкивами коленчатого вала, генератора и кондиционера. Следует отметить, что длинна ремня напрямую зависит от типа устанавливаемого двигателя на автомобиле, а так же от наличия натяжителя или кондиционера.

Для того чтобы правильно подобрать ремень генератора на Ладу Калину необходимо знать номер двигателя установленного на Ваш автомобиль, а так же наличие натяжного ролика и кондиционера.

Всего на Калину устанавливается 4 размера ремня, о них поподробнее ниже в статье.

Всего на Калину устанавливалось 4 размера ремней. Давайте рассмотрим каждый из ремней подробнее и на какой двигатель подобрать ремень нужного размера. Конечно, одним из лучших вариантов подбора ремня будет снятие старого и покупка нового по образцу, но зачастую при длительном использовании надписи на ремне стираются и увидеть его размер становится невозможно.

Двигатель без кондиционера и натяжителя

В таком двигателе, ремнем осуществляется только привод генератора, а натяжение происходит самим генератором с помощью натяжного болта. Размер такого ремня составляет 883мм.

На заводе устанавливаются ремни фирмы «Gates» они славятся своей надежностью и долговечностью. Артикул заводского ремня 6PK823.

Двигатель без кондиционера, но с натяжителем

Данный двигатель поставляется с ремнем размером 882мм. В таком ДВС генератор стоит статично, а натяжение происходит с помощью специального ролика. Заводским ремнем является ремешок фирмы «Gates» с артикулом 6PK822, так же при замене его можно сменить аналогом от российского производителя БРТ882.

Двигатель с кондиционером и натяжителем

В такой ДВС устанавливается самый длинный ремень генератора, так как данному приводу необходимо вращать не только генератор, но и кондиционер. Длинна ремня составляет 1018мм, а заводская фирма поставщик, как всегда, «Gates». Артикул заводского ремня 6PK1018.

Двигатель ВАЗ 21127 с 16-тью клапанами и кондиционером

Данный двигателей является более массивным, из-за увеличенной головки блока цилиндров, поэтому места для расположения множества деталей пришлось выкраивать. Размер ремня такого двигателя составляет 995мм, а артикул 6PK995, ну конечно же как всегда фирмы «Gates».

Теперь вы знаете все ремни генератора, устанавливаемые на Ладу Калину.
Ремни можно заменять на аналоги, но обязательным условием является соблюдение длинны ремня.
Надеемся, наша статья была Вам полезна.

Технология замены привода вспомогательных агрегатов на Lada Kalina

Специфика приводной схемы на разных модификациях Lada Kalina
Рекомендации по выбору ременного привода
Регламент периодического осмотра и замены ремня генератора на Калине
Технология ремонта системы привода вспомогательных агрегатов
Регулировка натяжения
Полезные видеоуроки по теме
Как заменить ремень генератора на Ладе Калина
Как подтянуть ремень

Lada Kalina от АвтоВАЗLada Kalina Отечественный автопром продолжает прогрессировать – АвтоВАЗ представил новое поколение Lada Kalina . Модель оборудована автоматической коробкой передач Jatco и улучшенной системой вентиляции и отопления. Представители завода уверяют, что новый автомобиль избавился от проблем, связанных с электроусилителем руля предыдущей серии.

Это все замечательно, но именно благодаря первой генерации ВАЗ 1118 были отработаны приемы ремонта, которые весьма могут пригодиться обладателям новых автомобилей. Допустим, процедура замены поликлинового ремня генератора на Калине

абсолютно одинакова для обеих моделей.

Специфика приводной схемы на разных модификациях Lada Kalina

Заводская конструкция предусматривает различную длину штатных передач, которая зависит от комплектации машины:

без кондиционера – 882 мм;
с кондиционером – 1018 мм.

Первые модели ВАЗ 1118 без кондиционера и натяжного ролика оснащены поликлиновым приводом длиной 823 мм

. Таким образом, одним ремнем от шкива коленчатого вала может быть задействован не только альтернатор, но и компрессор кондиционера. Схема с роликом позволяет корректировать натяжение.

Регламент периодического осмотра и замены ремня генератора на Калине

Многие новоиспеченные обладатели транспортных средств то ли от продолжительной радости, то ли по незнанию вспоминают о наличии гибкой связи под капотом только после загорания лампы на приборной панели. В технической документации автомобиля указаны эксплуатационные нормативы, по истечении которых элементы передачи крутящего момента должны быть сняты и установлены новые:

ролик натяжителя через 60 000 км;
ремень через 30 000 км.

Специалисты настоятельно рекомендуют ежемесячно проводить плановый ТО резинового привода, состоящий из несложных действий по внешнему осмотру. Деталь нуждается в замене при обнаружении следующих дефектов

трещины;
потертости;
расслоения;
замасливание;
порезы.

Высокочастотный свист, появляющийся при включении электрических потребителей, также говорит о необходимости замены ремня генератора на Калине или, как минимум, о регулировке его натяжения.

Технология ремонта системы привода вспомогательных агрегатов

Последовательность действий

аналогична как для моделей с кондиционером, так и без него и состоит из следующих пунктов:

Демонтировать защиту двигателя.
Снять правое колесо и подкрылок.
Демонтировать расширительный бачек.
Поддомкратить правую часть двигателя и открутить подушку.
Закручивая шпильку механизма натяжителя, ослабить натяжение ремня.
Снять привод с ролика и далее со всех шкивов.
Установить новую деталь и произвести сборку в обратном порядке.
Произвести регулировку натяжения.

Регулировка натяжения

После замены ремня генератора на Калине, «черновой» юстировки и последующего запуска двигателя необходимо более точно произвести наладку натяжения привода

. Для этого выполняем следующие операции:

ослабить контргайку штока натяжителя;
вращать ключом на «8» регулировочную шпильку до достижения результата;
зажать контргайку.

При постепенном натягивании ремня можно использовать простые кантерные весы, которые нужно присоединить к ключу на «8» и затягивать шпильку против часовой стрелки до показания 2 кг. Нормальной считается настройка, когда при усилии в 10 кгс на участке между шкивами генератора и коленвала величина прогиба будет находиться в пределах 8-10 мм.

Полезные видеоуроки по теме

Видеоролик с пошаговым выполнением операции поможет детально проанализировать все нюансы замены и регулировки натяжения

Сроки профилактики замены ремня генератора на Ладе Гранте (8, 16) клапанов

Производитель в инструкции по эксплуатации указывает на интервал профилактики в 15 000 км. Замена ремешка проводится по мере необходимости, но не позднее 30 000 км.

Нарушение интервала может привести к нежелательным последствиям, в том числе, загибу клапанов, пробоине в стенке блока цилиндров на скорости свыше 60 км/ч.

В конечном итоге, понадобится капитальный ремонт силового агрегата, что очень затратно, как по времени, так и по средствам.

Новый ремень устанавливаем в обратной последовательности, обеспечивая требуемое натяжение ремня вращением ходового винта натяжного устройства.

Придерживая гайку, вращаем ходовой винт по часовой стрелке, ослабляя натяжение ремня.Придерживая гайку, вращаем ходовой винт по часовой стрелке, ослабляя натяжение ремня.

До сих пор мы показали операции, которые позволят при необходимости изменить натяжение ремня привода вспомогательных агрегатов. Но для замены ремня нам предстоит демонтировать правую опору силового агрегата, так как она проходит сквозь ремень.

Снизу автомобиля снимаем средний и правый грязезащитные щитки моторного отсека. Как это сделать, можно посмотреть в статье «Замена охлаждающей жидкости Lada Granta». Далее нам следует снять подкрылок правого переднего колеса или, освободив все крепления подкрылка в передней и средней его части, отогнуть подкрылок за тормозной диск колеса.

Вывешиваем и снимаем правое переднее колесо и освобождаем крепления подкрылка согласно схеме.

Выбор нового ремня генератора для Калины

Фирменные ремни надежнее

После того как автомобиль прошел определенный километраж, требуется заменить ремень ГРМ. Прежде чем приступать к замене, нужно выбрать и приобрести деталь, которая должна соответствовать всем стандартам для обеспечения комфортной эксплуатации в течение указанного периода.

Из-за нюансов структуры системы привода наблюдается прямая зависимость натяжения и размера ремня от того, установлен ли в автомобиле кондиционер. В случае его наличия длина ремня должна составлять более 1 м, а при отсутствии — только 88 см.

В зависимости от года выпуска Калина имеет различные изменения конструкции системы привода, поэтому на моделях раннего периода ремень ГРМ должен иметь длину в 82 см.

Проверяем состояние ремня генератора сами

Перед тем, как осуществляется замена ремня генератора Лада Гранта, автовладельцы обычно инспектируют его состояние, чтоб удостовериться, вправду ли необходимо это делать. Замена ремня генератора — форум renault megane (рено меган. Чтоб произвести диагностику, необходимо выполнить обыкновенные деяния. Поначалу нужно включить пятую скорость и выйти из автомобиля, после этого попробовать толкнуть свою Гранту вспять, воздействуя на передний бампер либо боковую стойку, если это будет делать ассистент. При всем этом капот должен быть открыт и во время толкания нужно поглядеть, как ведет себя РГ.

Изношенный РГ с повреждениями, неприменимый для эксплуатации

В процессе толкания автомобиля на ремешке не должно быть следов повреждений. Замена ремня грм renault megane с двигателем 1,6. Идет речь о трещинках, расслоении либо обрывах, даже самых малых, хотя это полностью может быть, в особенности при нередкой эксплуатации тс. В этом случае, если в процессе диагностики вы увидели следы повреждений на РГ, это свидетельствует о том, что подтянуть ремень не получится — требуется его замена. Аналогичным образом осуществляется диагностика ремешка ГРМ.

Если подтягивать РГ и регулировать натяжение на 8-клапанном двигателе не нужно, можно также проверить состояние непосредственно генератора. Ведь если у вас возникли подозрения по поводу качества работы РГ, есть смысл проверить и само устройство. замена ремня генератора своими руками. —. Кроме того, в ходе диагностике можно также проверить ролик натяжителя ремня генератора, с помощью которого ремешок можно натянуть. При наличии сколов на ролике или прочих следов деформации и повреждений, в том числе изменения геометрии, элемент также подлежит замене. На видео ниже представлена подробная инструкция по замене кронштейна, а также ремешка генератора на автомобиле Лада Гранта (автор ролика — Игорь Семенишин).

ЭТАП 2

На втором этапе приступаем к снятию непосредственно зубчатого ремня грм Лады Калины 8 клапанов…

Выходим из ямы и снимаем верхнюю пластиковую защиту двигателя. Она крепится на четырёх клипсах к двигателю, надо просто аккуратно сдёрнуть её по очереди с каждой клипсы. Далее снимаем защитный кожух ремня грм Лады Калины. Для этого надо ключом (на 10) открутить три крепёжных болта. Один из них находится спереди кожуха, а два остальных сбоку. Открутив болты, снимаем кожух, и перед нами открылся весь привод газораспределительного механизма (см. фото).

РИС.5 Привод ГРМ Калины 8 Кл

Вот сейчас наступил ответственный момент! Надо установить весь привод ремня грм Калины строго по меткам. Для этого надо взять торцевую головку (на 19), желательно с удлинителем и завернуть назад болт, который мы открутили при снятии шкива привода генератора.

Проворачиваем за этот болт коленвал по часовой стрелке до совпадения меток на шестернях коленвала и распредвала. Расположение этих меток были указаны на иллюстрациях выше.

Проворачивать лучше за коленвал, а с распредвалом этого делать нежелательно. Так делать нужно потому, что механизм грм Калины приводится в движение именно коленвалом, а не распредвалом.

Далее надо ключом (на 17) ослабить болт крепления натяжного ролика и ослабить натяжение ремня грм. Снимаем ремень и натяжной ролик, чтобы проверить состояние. Обычно при замене ремня грм Калины меняют и ролик, поскольку чаще всего подшипник на нем имеет хоть и небольшой, но люфт. А это недопустимо. Проверяем состояние помпы. Надо не снимая подёргать её за шкив, и если есть люфт, то лучше её сразу заменить.

Помпа, может быть, и поработает какое-то время, но потом всё равно выйдет из строя, а чтобы заменить её, надо опять вскрывать весь привод и менять. А бывает и так, что она заклинивает и из-за этого рвётся ремень. Приходится потом опять вскрывать всю эту систему и повторять всю работу заново. Целесообразно при этом проверить состояние сальников коленвала и распредвала. Для этого надо снять соответствующие шестерни и заднюю крышку газораспределительного механизма.

Проверив состояние сальников, при необходимости их поменяем, что избавит вас в дальнейшем от лишней работы.

Подробная инструкция по замене ремня

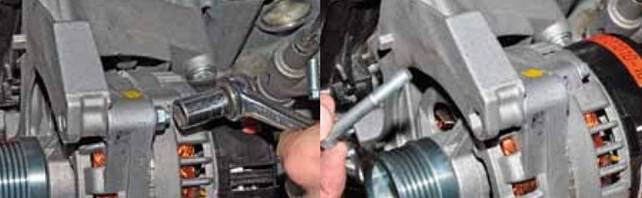

Итак, первым делом нужно будет ослабить контрящую большую гайку на штоке натяжителя, сделав пару оборотов, наглядно показано ниже:

И после этого необходимо ослабить натяжение ремня генератора, закручивая сам шток по часовой стрелке, тем самым происходит ослабление ремня. Удобно это делать трещоткой, примерно как показано на следующем фото:

Крутим до тех пор, пока шток не ослабнет и будет свободно болтаться. Затем откручиваем его болт крепления снизу, более детально смотрите на картинке:

И вынув болт со втулкой и шайбой, поднимите натяжитель верх и положите его примерно так, как это сделал я, чтобы он в дальнейшем не мешался при выполнении замены.

Теперь ремень достаточно ослаблен и препятствий для его снятию больше никаких нет. Сначала освобождаем его со шкива генератора, приложив небольшое усилие:

А после этого снимаем его со шкива коленчатого вала:

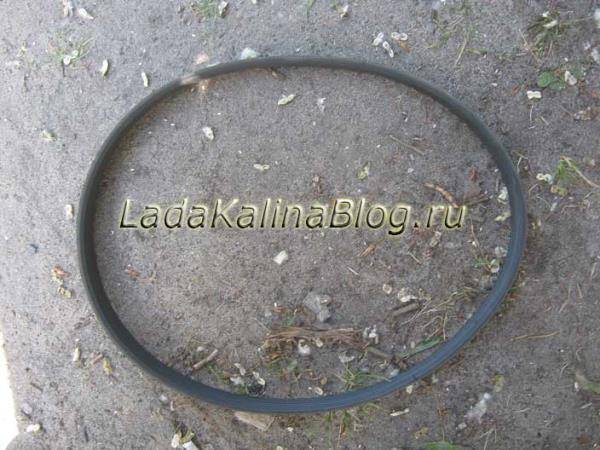

Во и все готово, вынимаем его оттуда, немного поворачивая в сторону, чтобы он ни за что не цеплялся во избежание повреждения:

Если при осмотре ремня были обнаружены его повреждения и сильный износ, то потребуется замена на новый. Цена на данную деталь Лады Калины недорогая и составляет приблизительно 300 рублей, так что карман особо не тянет. Установку производим в обратной последовательности и не забываем отрегулировать натяжение до необходимого уровня. О выполнении регулировки напишу в следующей статье сегодня, если будет время, но думаю, что разобраться в этом нет ничего сложного, так как все делается буквально за пять минут с двумя ключами в руках. Позже скину ссылку здесь на пост, чтобы долго не искали.

Замена ремня генератора на Ладе Гранте 8 клапанной

Помещаем машину на ровную платформу (площадку), открываем капот.

Снимаем расширительный бачок системы охлаждения для удобства, отводим его в сторону.
Ключом на «13» отпускаем верхнее, нижнее крепление генератора, но гайки при этом не скручиваем.
Подаем корпус генератора вперед, к стенке блока цилиндров до упора.
Сбрасываем старый РПМ.

Сбрасываем старый ремень

Проводим дефектовку шлицов генератора, вала коленвала. При отсутствии замечаний, деформации канавок укладываем новый РПМ.
Монтировкой отводим корпус в исходное положение, привинчиваем гайку нижнего и верхнего крепления.
Завершаем сборку.

Закрепляем гайки 1 — нижняя, 2 — верхняя

Замена ремня генератора без натяжителя на Ладе Гранте окончена.

Выставляем натяжение следующим способом:

После того, как надели ремень, запускаем двигатель.
Надеваем две клеммы мультиметра на аккумуляторную батарею.
Смотрим напряжение на «выходе», его величина должна быть близка к 14.00 В. Если меньше, то увеличиваем натяжение, если больше — отпускаем.

Как поменять ремень самому

Если когда-нибудь сталкивались с необходимостью замены ремня на 16-кл или 8-кл двигателе, то эта процедура много времени не займет. Если впервые сталкиваетесь с этим и про генератор раньше никогда не слышали, то порекомендуем обратиться за помощью к специалистам. Не забывайте о том, что одно неверно выполненное действие может привести к необратимым последствиям. Поэтому данная инструкция поможет всем, кто решил заняться заменой ремня впервые.

Необходимые инструменты

Разумеется, любые ремонтные работы начинают с подготовки необходимого инструментария. Для замены ремешка на 8- или 16-кл моторе Лады Калины подготовьте:

ключ рожковый размером на «19»;
гаечный накидной ключ на «8»;
гаечный ключ на «13»;
новый ремень генератора.

Этапы работы

Если подготовили все, что может потребоваться в процессе, то можно приступать к выполнению работ по замене. Итак, приступим:

Заглушите мотор и откройте капот Лады Калины.
Ремень генератора можете найти в левой части моторного отсека. Если не знаете, где он находится, то запустите мотор и посмотрите в подкапотное пространство. Ремешок будет вращаться на роликах и вы его увидите.
Найдя место установки элемента, возьмите гаечный ключ и ослабьте винт, который крепит регулировочный шток. Сразу попробуйте потрогать ремень, насколько он натянут. Это нужно для того, чтобы вы понимали, как выставлять натяжитель после установки элемента.
Когда гайка ослаблена, возьмите накидной ключ на «8» и закрутите регулировочный шток. Когда начнете крутить его по часовой стрелке, натяжение ремешка генератора на роликах будет ослаблено. Крутите шток практически до конца.
Так натяжитель ремешка на роликах будет ослаблен. Если натяжитель уже ослаб, то можете откручивать нижнее крепление устройства. Для этого используйте ключ на «13».
Необходимо отвести регулировочный шток вверх. Когда шток отодвинут, ремешок можно демонтировать, но перед этим извлеките его с вала устройства.
Когда часть ремня снята с устройства шкива, полностью снимите его с коленчатого вала.
Вытащите элемент и визуально продиагностируйте его. Если ремешок треснут, то увидите другие следы деформации, к примеру, изменена форма, то его необходимо заменить. Установите новый компонент на место старого, собрав все в обратной последовательности.
Когда установка элемента завершена, необходимо проверить натяжение на роликах. Регулировать натяжение нужно при помощи соответствующего штока. Элемент не должен быть слишком ослабленным, поскольку он будет регулярно соскакивать во время езды. Но и чрезмерно натянутым не должен быть.
Заведите двигатель и прогрейте автомобиль до 50 градусов. После заглушите мотор и еще раз проверьте, насколько сильно натянут элемент. Если ослаб, то подтяните.

Замена генераторного ремня

Автомобили отечественного производства были и остаются популярными у автолюбителей. Потому актуальные вопросы, касающиеся запасных частей и их замены в случае износа и поломки, нуждаются в детальном рассмотрении и изучении. Одной из таких запасных частей является ремень генератора Калина. Обычно его меняют через каждые 30-60 тыс. км пробега машины.

Генератор автомобиля — это устройство, при помощи которого происходит подзарядка аккумулятора и поддержание необходимого для функционирования системы напряжения. После завода мотора аккумулятор частично расходует свой заряд, но вследствие работы двигателя энергия возвращается путем передачи через генератор.

Отмечается, что профессионализм водителя напрямую влияет на мощность генератора. Также в процессе преобразования генератором получаемой от мотора механической энергии в энергию электрическую обеспечивается работа всех электронных приборов автомобиля.

Калина имеет массу приборов и систем, для которых электрическая энергия необходима. Она требуется для включения системы зажигания, работы фар как ближнего, так и дальнего света, для возможности пользования кондиционером, без которого не обойтись в теплое время года, и, конечно, для поддержания заряда аккумулятора на необходимом уровне.

Проводим диагностику ремня ГРМ самостоятельно

Если принято решение о проведении диагностики своими руками, при разборе системы следует обращать внимание на показатели, свидетельствующие о выходе ремня ГРМ из строя

Проверьте состояние зубьев, находящихся на ремне.
Удалив химические загрязнения в виде масла или частиц бензина, осмотрите очищенный отрезок и проверьте его свойства натяжения.
Обратите внимание на наличие тосола на ремне. Данное химическое вещество не должно вытекать

Его присутствие может нанести непоправимый вред поверхности ремня и сделать его непригодным к использованию в короткий промежуток времени. Если обнаружена протечка, рекомендовано незамедлительно устранить ее причину.
Осмотрите ремень на наличие различных сколов, трещин или участков изменения структуры поверхности.
Проверьте показатель растяжения по всей длине.
Определите износ и по возможности замените натяжитель и ролики. Специалисты рекомендуют, меняя ремень ГРМ, заменять и комплектующие с целью обеспечения стабильной работы системы.

При обнаружении какого-либо из описанных признаков выхода ремня ГРМ из строя деталь нужно заменить, это продлить срок эксплуатации остальных комплектующих механизма. Нетрудно подсчитать, что стоимость нового аккумулятора, который может сломаться, в несколько раз превышает цену ремня.

В скором времени владельцы, которые приобрели отечественную модель Лада Калина, сталкиваются с вопросом о замене ремня, приводящего в действие генератор бортовой сети. Это одинаково интересно обладателям, как восьми, так и 16-клапанных версий практичной «россиянки». В связи с тем обстоятельством, что моторы Калины наделены разными конструктивными особенностями, в замене указанного расходного компонента присутствуют различия. На величину ресурса ремня в первую очередь оказывают воздействие такие факторы, как качество самого изделия и интенсивность эксплуатации авто. И только узнав многие детали можно судить, когда требуется замена ремня генератора.

О замене ремня генераторного узла в сети присутствует достаточно много рукописных трудов, однако мы в своем материале постараемся наиболее доходчиво объяснить все интересующие владельцев моменты. Это будет понятно даже малоопытным обладателям своих Лада Калина, поскольку для работы не потребуется привлекать специально оборудование, дорогостоящие инструменты и «гигабайты» опытной информации. Все действия можно осуществить, как говорят, «на коленке во дворе».

Ремень грм лада калина: замена своими руками — АвтоЭксперт

По итогам опроса покупателей эта машина занимала четвёртое место в рейтинге популярности автомобилей в России. Двигатели этой модели оснащены ременным приводом клапанного механизма, поэтому владельцам этого транспортного средства, а также всем заинтересованным будет полезно узнать, как производится замена ремня ГРМ на 8-ми клапанной Лада Калина.

Двигатель ВАЗ 21114

Этот силовой агрегат представляет собой инжекторный бензиновый двигатель рабочим объёмом равным 1600 см 3. Это модернизированный вариант мотора ВАЗ 2111.

Блок цилиндров отлит из чугуна, четыре цилиндра расположены в один ряд. В клапанном механизме этого мотора установлены восемь клапанов.

Инжектор позволил существенно улучшить показатели динамичности машины, экономии топлива. По своим параметрам соответствует нормам Евро-2.

В приводе клапанного механизма применён зубчатый ремень, что несколько снизило себестоимость силового агрегата, но требует качественного, своевременного обслуживания привода ГРМ.

Конструкцией головки поршней предусмотрены углубления, которые полностью исключают возможность повреждения клапанного механизма при повреждении зубчатого ремня или неправильной его установке.

Производители гарантируют ресурс мотора 150 тыс. км пробега, на практике он бывает более 250 тыс. км.

Процедура замены

Операция не представляет собой работу особой сложности, не требуется какого-либо специального оборудования, вполне может быть выполнена руками владельца машины. Кроме штатного набора гаечных ключей, понадобится хорошая шлицевая и плоская отвёртка.

Автомобильный домкрат, подставка под автомобильный кузов, противооткатные башмаки, ключ для проворачивания ролика в натяжном устройстве. При замене можно использовать любую ровную горизонтальную площадку на которой устанавливают машину.

Инструкцией по эксплуатации транспортного средства рекомендуется проводить операцию по замене ремня при пробеге 50 тыс. км, но многие владельцы выполняют её раньше этого срока, примерно при 30 тыс. км.

Замена ремня ГРМ Калина 8 клапанов будет проходить в следующем порядке:

Если это не помогает, открывают заглушку на картере коробки передач.

В отверстие вставляют лезвие плоской отвёртки между зубьями маховика и корпусом КПП, отворачивают болт крепления шкива на коленвале.

А также проверяют техническое состояние насоса охлаждающей жидкости, который также приводится во вращение зубчатым ремнём. В основном срезание ремня происходит после заклинивания насоса охлаждающей жидкости. Если помпа будет меняться, нужно слить некоторое количество антифриза из системы охлаждения двигателя.

По окончании установки привода ГРМ нужно обязательно повернуть на несколько оборотов коленвал двигателя, при этом проверяют совпадение всех установочных меток.

Установка меток

От правильности выполнения этой операции зависит эффективность работы мотора. Их на двигателе три, которые имеются на распредвале и корпусе заднего защитного щитка, шкиве коленвала и блоке цилиндров, корпусе КПП и маховике.

На шкиве распределительного вала имеется штифт, который необходимо совместить с изгибом на корпусе задней защитной крышки привода ГРМ. Шкив коленчатого вала также имеет штифт, который совмещают с риской на блоке цилиндров.

Риска на маховике должна совпадать с меткой на корпусе КПП, это самые важные метки, которые показывают, что поршень первого цилиндра находится в точке ВМТ.

Правильное натяжение ремня

Натяжной ролик — это важная деталь системы газораспределительного механизма на Лада Калина. Если его перетянуть, это сильно ускорит износ механизма, при слабом натяжении может произойти сбой зажигания из-за проскакивания ремня.

Величина натяжения регулируется проворачиванием на своей оси натяжного ролика. Для этого на ролике имеются два отверстия в которые вставляют ключ для вращения натяжного устройства.

А также возможно провернуть ролик используя клещи для снятия стопорных колец.

«Умельцы» поступают иначе, они используют свёрла или гвозди с подходящим диаметром, которые вставляют в отверстия.

Правильное натяжение будет в том случае, когда тело ремня между шкивами можно пальцами повернуть на 90 градусов, а после отпускания ремень возвращается в исходное состояние. Если это условие выполняется, затягивают крепёж в натяжном устройстве.

Какой ремень приобрести

От качества используемых деталей в приводе механизма ГРМ (ролик натяжного устройства, ремень) зависит эффективность работы мотора автомобиля. При проведении ремонта или обслуживания машины желательно использовать детали оригинальные, но в некоторых случаях хорошо зарекомендовали неоригинальные запасные части автомобильных комплектующих.

Ремни генератора на Приору: особенности проверки натяжения и почему изделия отличаются по длине

На Приорах для привода генератора используются поликлиновые ременные передачи. Из главных преимуществ таких изделий нужно выделить:

возможность применения на малоразмерных шкивах, которым является привод генератора;
высокая скорость — до 65 м/сек;
минимальный уровень вибрации, что достигается малым весом изделий.

Выбирая ремень генератора для Приоры, необходимо знать, что в зависимости от комплектации автомобиля, изделия будут отличаться по длине. На модификациях без гидроусилителя руля и кондиционера ремень генератор будет иметь малую длину, так как он соединяется напрямую со шкивом коленчатого вала.

Важно! Ремни генератора на автомобиле необходимо регулярно проверять на натяжку. Эти действия рекомендуется проводить каждые 10-15 тысяч км пробега.

Схема проверки натяжения ремня генератора. На Приорах с гидроусилителем руля длина изделий будет больше, чем на автомобилях в комплектации без ГУР

Ведь при помощи такого элемента в движение приводится еще и насос гидроусилителя руля. Кроме того, чтобы обеспечить достаточное натяжение ремня, конструкцией предусматривается использование ролика натяжителя

На Приорах с гидроусилителем руля длина изделий будет больше, чем на автомобилях в комплектации без ГУР. Ведь при помощи такого элемента в движение приводится еще и насос гидроусилителя руля. Кроме того, чтобы обеспечить достаточное натяжение ремня, конструкцией предусматривается использование ролика натяжителя.

Интересно! Натяжка проверяется еще одним способом. Для этого нужно взяться за изделие, и повернуть его в сторону. Если он изгибается на угол 90 градусов, то все в порядке. Если угол меньше, значит нужно ослабить, а если больше, тогда подтянуть.

Аналогичная ситуация для автомобилей Приора с кондиционером, где вместо насоса ГУР, устанавливается компрессор кондиционера

Еще важно знать одну особенность, что Приоры с завода комплектовались разными типами кондиционеров:

Panasonic;
Halla.

Отличие между ними не только в конструкции панели управления системой кондиционирования, но еще и типе используемых компрессоров. Эти устройства отличаются не только конструкцией корпуса (и его формой), но еще и диаметром шкива.

Какой размер ремня генератора у Лады Калина?
