Разрезная шестерня распредвала: для чего нужна?

Разрезная шестерня распредвала: для чего нужна? » АвтоНоватор

Какую шестерню ГРМ выбрать на Вектру и как определить ее износ?

Для высоких оборотов — поворачиваем распредвал, относительно коленчатого вала против хода вращения. Этим мы увеличиваем угол открытия впускного клапана, уменьшая угол газодинамического наддува. То есть, разрезная шестерня распредвала позволяет добиться установки наиболее эффективных фаз газораспределения, тем самым достичь оптимальных параметров двигателя.

Следует отметить, что при управлении клапанами с помощью одного распредвала можно вести речь о эффективной настройке ФГР или только для впускных что мы с вами только что проделали или для выпускных клапанов. Монтаж разрезанной шестерни рекомендуется по 2 причинам: Если требуемого перекрытия нет, то ослабляем наружные болты шестерни и поворачиваем распредвал относительно внешней части шестерни, выставляя его.

Проверяем совпадение установочных меток на шкиве распределительного вала и задней крышки ремня, а также находится ли метка на маховике в люке картера сцепления против среднего деления шкалы.

Причем шаг настройки калибруется на десятые доли градуса. ФГР обычно изображают в виде круговых диаграмм. Впускной клапан начинает открываться до достижения поршнем ВМТ, пока еще идет такт выпуска и поршень движется вверх, вытесняя из камеры сгорания отработавшие газы.

Монтаж разрезанной шестерни рекомендуется по 2 причинам: При крупносерийном производстве двигателей отклонения размеров деталей от заданных чертежей неизбежны. Для компенсации такой погрешности в нашей лаборатории практикуется установка разрезанной шестерни, позволяющей изменить положение ее зубчатого венца относительно ступицы с шагом 0, в отличии от заводской сплошной шестерни, которая фиксируется только в одном положении и отойти от него можно лишь на зуб вперед или назад с шагом 17o по коленвалу.

Как следствие — заметная потеря в мощности и моменте вместо предполагаемой прибавки. Установка такого вала со стандартной шестерней дает прибавку по мощности и моменту.

Необходимо совместить точку мах перекрытия клапанов с ВМТ. Для этого распредвал поворачивается на 8o рис 2. Необходимо также учитывать, что слишком раннее открытие впускных клапанов при работе на малых и средних оборотах, ухудшает наполнение цилиндров — выхлопные газы проникают во впускной коллектор и сильно обедняют свежую смесь.

То есть, разрезная шестерня распредвала позволяет добиться установки наиболее эффективных фаз газораспределения, тем самым достичь оптимальных параметров двигателя.

Причины для установки разрезной шестерни На взгляд специалистов, это две, самые значимые причины установки разрезной шестерни распредвала. Следует учесть, что установка тюнингового распредвала без разрезной шестерни, просто не имеет смысла.

Это, соответственно, влияет на параметры мощности двигателя. Установка разрезной шестерни позволяет проводить регулировку и оптимизацию крутящего момента.

Шестерня — распределительный вал

Шестерни распределительного вала по толщине зуба при изготовлении сортируют на три группы. На заводе двигатели укомплектовывают шестернями с метками Н и С, в запасные части идут шестерни с метками С и В.
 

Проверка клапанов на герметичность.

Шестерня распределительного вала должна быть напрессована на шейку вала до упора в распорное кольцо. Гайка крепления шестерни после затяжки стопорится замочной шайбой. Края шайбы отгибаются на грани гайки. Замочное кольцо упорной шайбы привода регулятора числа оборотов должно плотно сидеть в канавке гайки.
 

Шестерня распределительного вала находится в зацеплении с тестер ней вала привода вентилятора и связана болтами с шестерней, которая находится в зацеплении с ведомой шестерней топливного насоса высокого давления. Одновременно от шестерни коленчатого вала через промежуточную шестерню передается вращение на шестерню масляного насоса.
 

Шестерня распределительного вала имеет в 2 раза больше зубьев, чем шестерня коленчатого вала, поэтому распределительный вал вращается в 2 раза медленнее, чем коленчатый. Замедленное вращение распределительного вала необходимо для того, чтобы клапаны открывались 1 раз за два оборота коленчатого вала, в течение которых протекает рабочий цикл четырехтактного двигателя.
 

Шестерни распределительного вала фиксируются на переднем конце вала шпонкой ( А-01, Д-50, Д-240, ЯМЗ-240Н) или установочными штифтами ( СМД-14, СМД-60) и крепятся болтом. Размещаются все шестерни в специальном картере, закрытом крышкой.
 

Фильтр грубой очистки топлива.

Болт 16, крепящий шестерню распределительного вала, используется как поводок для привода счетчика моточасов.
 

Прерыватель-распределитель приводится в действие от шестерни распределительного вала.
 

На новых моделях двигателей ЗИЛ-130 шестерня распределительного вала сделана из чугуна.
 

Распределитель приводится во вращение от шестерни распределительного вала.
 

Вал распределителя приводится во вращение от шестерни распределительного вала.
 

Вентилятор двигателя ЯАЗ-204.

Вентилятор приводится во вращение шестерней 7 от шестерни распределительного вала. Упругая муфта 2 вентилятора, состоящая из двух стальных дисков, к которым привулканизирован слой резины, предохраняет лопасти и привод вентилятора от поломок. Эти поломки могут иметь место при действии ударных нагрузок, возникающих при резком изменении числа оборотов двигателя.
 

На некоторых двигателях регулятор конструктивно связывается с шестерней распределительного вала, причем последняя заменяет крестовину чувствительного элемента ( фиг. Такая компоновка, весьма компактная при условии близкого расположения распределительного вала и топливного насоса, имеет определенный недостаток, связанный с невозможностью испытания и наладки регулятора без двигателя.
 

Принцип работы распредвала

Распределительный вал имеет особую форму: на типичном цилиндрическом валу расположены кулачки и шейки распредвала. Подшипник распредвала имеет форму втулки либо вкладыша и принудительную систему смазки.

Втулка и вкладыши распредвала

Распредвал совершает вращение вместе с коленчатым валом двигателя, но вращается в 2 раза медленней. Для вращения распредвала используются цепные, ременные, зубчатые передачи. Благодаря форме кулачков распредвала формируются фазы газораспределения, клапана открываются в нужный момент, обеспечиваются условия работы двигателя. Изменяя геометрию кулачков, можно добиться улучшения работы двигателя.

Распредвал Nissan Patrol 1 — болты; 2 — приводная шестерня распределителя; 3 — шайба; 4 — звездочка распредвала; 5 — упорная пластина; 6 — шпонка; 7 — рабочий выступ кулачка; 8 — распределительный вал; 9 — опорная шейка распредвала.

Через различные толкатели, рокеры, либо почти напрямую через гидрокомпенсаторы кулачок распредвала нажимает на подпружиненный клапан, открывая его. Далее, проходя вершину кулачка, клапан открывается на максимальное расстояние и плавно закрывается проходя по обратной его части. Геометрия кулачков распредвала позволяет относительно плавно взаимодействовать с толкателями клапана, от их формы зависит характеристика распредвала.

На распредвале кулачки расположены под особыми углами, благодаря чему и формируются фазы газораспределения. На разных двигателях углы фаз могут немного отличаться. Например, если сравнивать бензиновый двигатель и дизель, стандартные распредвалы, рассчитанные на городскую езду, будут иметь похожее строение.

На двигателях с ЭБУ устанавливается датчик распредвала. Это устройство постоянно определяет его положение, что позволяет синхронизировать электронные системы подачи топлива с работой клапанов.

Привод распредвала

Геометрические формы кулачков

Отдельно стоит остановиться на шестернях распредвалов. Механизм ГРМ требует точной их настройки. Зачастую достаточно выставить элементы по «контрольным точкам». Для более точной настройки работы распредвала существует разрезная шестерня распредвала. Принцип в том, что зубцы шестерни фиксируются на болтах относительно ее основания. Открутив болты можно, корректировать положение шестерни на 5-10º, что позволяет выставить ГРМ в более оптимальное положение.

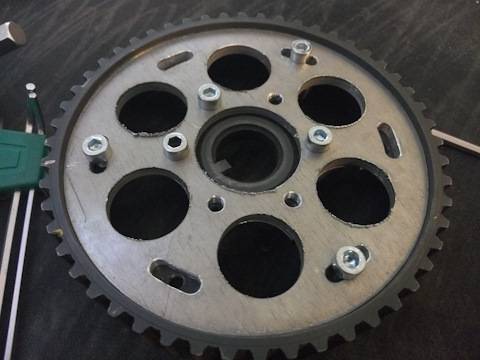

Разрезная и простая шестеренки распредвала двигателя ВАЗ 2106

На современных дорогих двигателях этот процесс автоматизирован, применяются муфты распредвала с гидравлическим управлением. Датчик положения распредвала сообщает бортовым компьютерам текущий угол и обороты, что позволяет управлять фазами газораспределения, корректировать их для разных режимов двигателя.

ГРМ с гидроуправляемыми муфтами

Коротко о главном

Технология, как выставить метки ГРМ на моторе ВАЗ 2106, выполняется при снятой цепи. Установленная на распредвале звезда без цепки фиксируется отверткой и затягивается ключом. После вращения распределительного вала в нужную сторону и совмещения засверловки с приливом на постели снова зубчатая шестерня обездвиживается подходящим предметом и демонтируется. Далее производится монтаж новой цепочки.

Идеального совпадения пометок можно добиться только при использовании разрезной шестерни. Впрочем, это вовсе не обязательно соблюдать. Вполне допустима ситуация, когда метки «распреда» совпадают, а шкив коленвала уходит немного вперед.

Здравствуйте Уважаемые читатели!

Сегодня я Вам расскажу об одной очень необходимой детали ГРМ. К сожалению завод изготовитель не ставит этот шкив ни на одну отечественную машину в отличии от иностранных автопроизводителей. Речь пойдет о шкеве Верньера или как в простонародье он именуется «разрезная шестерня». К нам он пришёл из мира отечественного автоспорта.

Начнем с того, для чего он нужен. Кто часто собирает двигателя, тот знает что в нашей стране на всех автомобилях ГРМ выставляется «по меткам» и имеет допуск плюс-минус один зуб. По этому о правильной работе двигателя не может быть и речи. Разумеется настраивать ГРМ должен специалист, но к привеликому сожалению эти так называемые специалисты привыкли тупо ставить все по меткам и о этом шкиве многие и не слышали. Да и вообще я придерживаюсь такой идеи :»Если хочешь что бы работа была сделана хорошо, сделай это сам».

Прежде всего необходимо знать какой именно рапредвал Вы ставите. И исходя от модели надо знать установочные данные(это фаза открытия впускного клапана до ВМТ, и фаза закрытия выпускного клапана после ВМТ). Далее нам понадобится «градусная шкала для коленвала». Если её нет, не стоит расстраиваться. С помощью циркуля и транспортира далаете шаблон градусной установки рапредвала выделив другим цветом градусы установки. Аккуратно приклеиваете этот шаблон к шкиву коленвала так, что ба по ходу вращения сперва у Вас начинался выделенный сектор шаблона а его конец был совмещен с меткой ВМТ на шкиве коленвала. Далее необходим стрелочный указатель подъема клапанов(без него ни как). Установив перекрытие клапанов, вращаете коленвал против его вращения и ловите момент открытия ВПУСКНОГО клапана, как только вы поймали этот момент, ослабьте все болтики на разрезной шестерне и совместите начало Вашего выделенного сектора с меткой ВМТ на блоке. При этом цепь должна быть натянута. После этого затяните все ьолтики на разрезной шестерне. И все. У Вас ГРМ настроен точно. Всю эту процедуру надо выполнять на отрегулированных клапанах. Теперь ещё одна контрольная регулировка клапанов и в путь. Машина будет работать идеально. Если Вы будите настраивать по выпускному клапану, то шаблон клеится по другую сторону относително метки на шкиве коленвала и коленвал надо вращать по ходу его вращения, в общем не трудно разобраться. При обычной шестерне ГРМ такой настройки ни когда не будет.

Настройка разрезных шестерен на ваз 2112 16 клапанов

Решил все-таки поделиться некоторыми данными, несмотря на возможную критику со стороны матерых тюнеров)

Итак, разрезные шестерни на сток валы — тема, которая регулярно всплывает на различных форумах, в том числе и этом. Помню читал в одной из тем про валы года 3 назад. По инету уже давно ходит одна и та же статья с разными вариациями http://www.kartuning.ru/engine-cylin. ernier-pulleys На 16-кл двиг обещают до 7 л.с. в пике при установки шестерен. Как правило, большинство людей не рекомендует крутить сток валы на шестернях — лучше не сделаешь, а можно и хуже сделать.

Но весной мне попалась информация, что есть какой-то класс соревнований, где нестандартные валы запрещены по регламенту, и механики ставят шестеренки просто на сток валы и настраивают их. Меня это немного заинтриговало, а тут как раз продавались шестерни за 1000 р.

В общем, поставили их на машину, произвели замеры по логам https://www.drive2.ru/l/7192553/ По расчетам по МРВ возможная прибавка — 3, 4 л.с. Прибавка маленькая, поэтому в принципе не ощущается.

А теперь — что изменилось по разгону: — весной я записывал несколько роликов на телефон и фотик, считал потом время 0-200 по спидометру — получалось 53-55 с. ЭБУ М73 с прогой FCC. — после установки шестерен также делал несколько замеров на М73 — вышло 48-50 с. Т.е. ушло примерно 5 с в разгоне до 200 по спидометру — с недавнего времени экспериментирую с Я 7,2, на переправленной серийной проге получилось время 44-46 с, а т.к. стартую я не особо и переключаюсь тоже, то 0-200 по спидометру за 45 с в умелых руках моя машина сделает — а это уже достаточно неплохо для околостока.

В общем, как-то так) С точки зрения серьезного тюнинга — баловство в чистом виде, а просто логи поснимать — в принципе сгодится. По крайней мере — для себя я нашел ответы — что это дает. Стоит ли тратить на шестерни 1500-2000 р и потом палить бенз на настройке ради 3-4 л.с. — вопрос скорее философский).

Источник

Установка нового ремня

Дальше возникает вопрос: как поставить ремень ГРМ на ВАЗ 2110 8 клапанов. Работа проводится в противоположном порядке.

Установка ремня ГРМ ВАЗ 2110 8 клапанов состоит из следующих шагов:

Идет фиксация натяжного ролика
Сразу обращается внимание на расположение отверстий под ключ. Они направляются в наружную сторону.
Чтобы провести установку ремня ГРМ ВАЗ 2110 8 клапанов его нужно одеть на шкив коленчатого вала
В эту же систему включается насос охлаждающей жидкости и натяжной ролик

Важно понять: как на ВАЗ 2110 натянуть ремень ГРМ

Для проведения этой работы используется отвертка

Важно понять: как на ВАЗ 2110 натянуть ремень ГРМ. Для проведения этой работы используется отвертка. Ее необходимо установить между штырями, которые вкручиваются в ролик

Рычагом осуществляется проворот ролика против направления движения часовой стрелки. Затем ремень натягивается на шкив.
Дальше на место возвращается гайка натяжного ролика и болт шкива генератора.
Теперь коленчатый вал проворачивается на 2 оборота уже по часовой стрелке. Метки коленчатого и распределительного вала доводятся до совмещения. В случае несовпадения меток вся операция повторяется

Ее необходимо установить между штырями, которые вкручиваются в ролик. Рычагом осуществляется проворот ролика против направления движения часовой стрелки. Затем ремень натягивается на шкив.
Дальше на место возвращается гайка натяжного ролика и болт шкива генератора.
Теперь коленчатый вал проворачивается на 2 оборота уже по часовой стрелке. Метки коленчатого и распределительного вала доводятся до совмещения. В случае несовпадения меток вся операция повторяется.

Дальше необходимо сделать регулировку натяжки ремешка. Вращательные движения коленчатого вала ведутся против направления перемещения часовой стрелки. Нормальное напряжение составляет величину 1,5-2 кг. Если отсутствует специальный прибор, то проводится ручной способ проверки. Свободный участок ремня обхватывается двумя пальцами: большим и указательным. Силы должно хватить для разворота ремня под углом 90 градусов.

Зная, как установить ремень ГРМ на ВАЗ 2110 8 клапанов своими руками, нужно еще проверить качество проведенной работы. Для этого заводится двигатель и прослушивается. Не должно быть посторонних шумов. Их присутствие говорит о сильной натяжке ремня. Для этого крепление ролика ослабляется, а сам он прокручивается в левую сторону на 10-15 градусов. Поле этого система закрепляется.

Фазовращатели и их функция

Большинство новых двигателей оснащено фазовращателями, которые дают возможность выполнять корректировку работы силового агрегата на основе числа оборотов коленвала. Это необходимо для того, чтобы получить максимальный вращательный момент в большем диапазоне оборотов.

Если взять любое руководство по эксплуатации авто, то в нем будут указаны такие характеристики, как мощность двигателя в лошадиных силах и максимальный вращательный момент, который мотор способен выдавать при определенных оборотах коленвала в минуту.

Вот взять, к примеру, распространенную модель «Рено-Логан». Двигатель способен выдавать при 6 тыс. оборотах коленвала 170 лошадиных сил. Максимальный крутящий момент составляет 270 Нм при 3250 об/мин. Из этих цифр видно, что показателя максимального вращательного момента можно достичь уже при средних оборотах. А наибольшая мощность становится доступной лишь после 6000 об/мин. Если такой мотор оснастить системой фазовращателей, у него будет более широкий диапазон, при котором двигатель выдаст самый высокий вращательный момент, а не тот, который заложен в конструкцию производителем.

Разрезная шестерня распредвала выполняет примерно такие же функции, что и фазовращатель. Эта деталь имеет схожую конструкцию, что и распределительный вал. Она может поворачиваться на определенные углы вперед либо назад.

Для чего нужна разрезная шестерня распредвала? Методика настройки

Для чего нужна разрезная шестерня?
Методика настройки на двигателе ВАЗ 2108 – 2110 8V
Методика настройки на двигателе ВАЗ 2110-2112 16V
Методика настройки на двигателе ВАЗ ‘классика’ 8V

Соблюдение эффективных фаз газораспределения обеспечивает оптимальные характеристики силового агрегата. Разрезная шестерня распредвала дает возможность не ослабляя натяжения ремня ГРМ, изменить положение распредвала относительно коленвала. Причем шаг настройки калибруется на десятые доли градуса.

Для чего нужна разрезная шестерня?

Мощность и крутящий момент двигателя определяются: рабочим объемом, проходными сечениями каналов и длиной систем впуска и выпуска, фазы газораспределения (далее – ФГР) – периодами открытого и закрытого состояния клапанов, выраженные в градусах поворота коленвала относительно верхней и нижней мертвых точек (ВМТ и НМТ). ФГР обычно изображают в виде круговых диаграмм. Монтаж разрезанной шестерни рекомендуется по 2 причинам:

1. При крупносерийном производстве двигателей отклонения размеров деталей от заданных чертежей неизбежны. За счет отклонения размеров деталей механизма газораспределения и кривошипно-шатунного механизма, фактические ФГР двигателя одной модели могут отличаться от номинальных до ±10&deg по коленвалу, что составляет погрешность в пределах одного зуба на шестерне.

Для компенсации такой погрешности практикуется установка разрезанной шестерни, позволяющей изменить положение ее зубчатого венца относительно ступицы с шагом 0&deg, в отличии от заводской сплошной шестерни, которая фиксируется только в одном положении и отойти от него можно лишь на зуб вперед или назад с шагом 17&deg по коленвалу. Как следствие – заметная потеря в мощности и моменте вместо предполагаемой прибавки.

2. Применение тюнинговых и спортивных распредвалов с увеличенным подъемом кулачков и измененным профилем. Установка такого вала со стандартной шестерней дает прибавку по мощности и моменту. Настройка такого на эффективные ФГР при помощи разрезанной шестерни добавляет еще 3% по мощности.

Методика настройки на двигателе ВАЗ 2108 – 2110, 8 клапанов

1. Берем разрезную шестеренку (шкив) и помечаем на ней (на неподвижной и подвижной частях) стандартную метку, сравнивая со стандартной шестерней (шкивом) распредвала.

2. Монтируем разрезанную шестерню на распредвал, надеваем ремень ГРМ на шестерню. Проверяем совпадение установочных меток на шкиве распределительного вала и задней крышки ремня, а также находится ли метка на маховике (в люке картера сцепления) против среднего деления шкалы.

3. Контролируем впускной и выпускной клапан 4 цилиндра по перекрытию: при грамотно выставленных фазах впускной и выпускной клапан должны быть открыты на определенную величину, заданную при проектировании вала(для равноподъемных валов клапаны, как правило должны быть открыты на равную величину). Если требуемого перекрытия нет, то ослабляем наружные болты шестерни и поворачиваем распредвал относительно внешней части шестерни, выставляя его. Таким образом получаем нулевое (оптимальное) положение распределительного вала.

4. В зависимости от того, что хотим получить, можно произвести дополнительную коррекцию фаз газораспределения методом контрольных поездок.

1. Поворачивая распредвал относительно коленвала по ходу вращения (на опережение) , увеличиваем начальный угол открытия впускного клапана до ВМТ и уменьшаем угол газодинамического наддува (запаздывание закрытия впускного клапана до НМТ), улучшая тем самым тягу на нижних и средних оборотах.
2. Поворачивая распредвал относительно коленвала против хода вращения (на запаздывание) увеличиваем угол газодинамического наддува, дозаряжая цилиндры на высоких оборотах и получая дополнительную мощность.
3. Практика показывает, что «играя фазами» не стоит уходить от точки перекрытия в +_ больше, чем на 1/3-1/2 зуба по шкиву, что соответствует 3-4 градусам по распредвалу.
4. При корректировке фаз ГРМ на карбюраторных автомобилях, не забывайте каждый раз после вращения распредвала, выставлять заново начальный угол опережения зажигания, т.к. трамблер с распределительным валом имеет жесткую связь через муфту датчика распределителя зажигания.

В автомобиле есть масса интересных деталей, о которых знают только автомеханики или люди, сильно увлеченные техникой. Одна из таких деталей – разрезная шестерня. Об этом элементе также знают любители тюнинга. Давайте узнаем, что это за деталь, и для чего она нужна.

Роль разрезной шестерни в конструкции распредвала двигателя

Сама шестерня распредвала предназначена для передачи вращающего момента с коленчатого вала двигателя на распределительный вал ГРМ посредством ременной или зубчатой передачи.

Такая шестерня выполняется из металла и не имеет подвижных частей, так как сама является ею. Разрезная же шестерня выполняется из двух частей, которые могут перемещаться относительно друг друга. Она позволяет менять положение распределительного вала, не затрагивая при этом, натяжение ремня или цепи ГРМ, то есть оставляет не подвижными все остальные части.

Чтобы понять назначение такой шестерни, необходимо вспомнить, какие факторы влияют на мощность работы любого мотора. Под этими факторами понимаются: сечение и длина специальных каналов, по которым осуществляется подача топлива и выпуск отработавших газов, а также фазы газораспределения. Ими называют те момента времени, при которых клапана находятся в открытом или закрытом состоянии. Для облегчения восприятия данного определения составляется специальная круговая диаграмма, на которой изображаются эти фазы относительно коленчатого вала.

Итак, разрезная шестерня устанавливается в двух случаях:

При проектировании деталей двигателя не учитываются погрешности оборудования, выполняющего их изготовление. Дело в том, что размеры конечной детали могут отличаться от исходного чертежа. Такой деталью является шестерня распредвала. Дело в том, что она смещает фазы газораспределения на допустимую погрешность, равную, примерно, 10 %. Однако данные отклонения влияют на эффективность работы мотора и в большинстве случаев снижают номинальную мощность. Это объясняет то, что многие двигатели, выпущенные одним и тем же заводом, могут иметь различные характеристики.

Разрезная шестерня позволяет изменить фазы газораспределения и свести такую погрешность к минимуму, а значит, увеличить эффективность работы мотора, подняв его мощность.

Установка спортивного распредвала уже предполагает стремительное улучшение работы двигателя на различных оборотах, так как он имеет особую конструкцию, влияющую на периоды открытия и закрытия клапанов. Комбинация такого распредвала с разрезной шестерней позволяет увеличить мощность мотора еще на три процента.

Лада 2114 8кл. боевой атмо › Бортжурнал › Регулировка разрезной шестерни в теории.

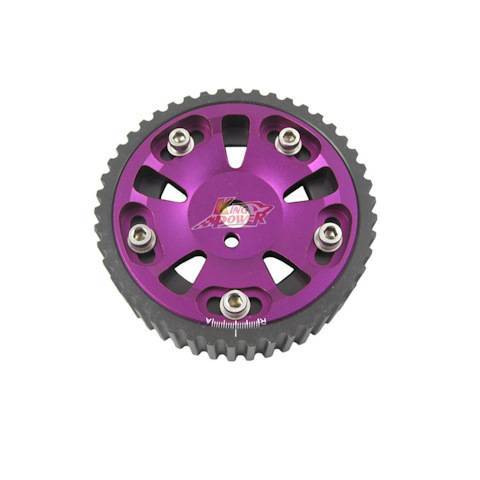

1 Что такое разрезная шестерня Её еще называют сдвижная шестерня ГРМ (газораспределительного механизма). Конструктивно разрезная шестерня устроена таким образом, что позволяет изменять положение распредвала относительно коленчатого вала, не ослабляя при этом натяжения ремня ГРМ. Шаг настройки, в зависимости от необходимости, можно производить на десятую долю градуса.То есть, разрезная шестерня распредвала позволяет добиться установки наиболее эффективных фаз газораспределения, тем самым достичь оптимальных параметров двигателя. 2 Причины для установки разрезной шестерни На взгляд специалистов, это две, самые значимые причины установки разрезной шестерни распредвала. Следует учесть, что установка тюнингового распредвала без разрезной шестерни, просто не имеет смысла. Итак, причины:при сборке штатного двигателя автомобиля, производитель допускает определенные отклонения от чертежей. В связи с этим, характеристики двигателей одной модели могут иметь отличия от номинальных с допуском ±10 град. Это, соответственно, влияет на параметры мощности двигателя. Установка разрезной шестерни позволяет проводить регулировку и оптимизацию крутящего момента. при установке спортивного распредвала увеличивается мощность двигателя, а применение разрезной шестерни, оптимизируя фазы газораспределения, добавляет к мощности 3-5%

Видео — Монтаж шестерни на ВАЗ 2108

Чтобы добиться увеличения мощности на определенных оборотах, можно проделать следующие операции:

1. Ослабьте болты разрезной шестерни и поверните распределительный вал в ту же сторону, в которую вращается коленчатый. Таким образом, происходит смещение фазы газораспределения: впускной клапан будет открываться позже, а соответственно и позже закрываться. Данная настройка позволяет вам добиться увеличения тяги двигателя, при работе на низких оборотах или близких к средним.
2. Если повернуть распределительный вал против движения коленчатого вала, то получится, что клапан будет открываться раньше, а значит, камера сгорания получит больше смеси, если мотор будет работать на повышенных оборотах. Таким образом, можно очень сильно поднять мощность двигателя, но не максимальную скорость.
3. Выполняя данную регулировку, не стоит слишком сильно увлекаться этим процессом. Дело в том, что работа распредвала циклична, а значит, слишком большой угол его порота может и вовсе погубить двигатель. Допускается регулировка в диапазоне от 3 до 4 градусов по окружности, что равняется, примерно, половине зуба шестерни.
4. Если ваш автомобиль оснащен карбюраторным двигателем, то после каждой регулировки необходимо снова правильно выставлять угол опережения зажигания. Дело в том, что трамблер таких двигателей имеет механическую связь с распределительным валом, а значит, его смещение обязательно ведет к сбросу настроек системы зажигания.

Что касается 16-ти клапанного двигателя, то тут тоже ничего нет сложного, однако состав действий немного меняется:

1. Вначале, 1 и 4 цилиндр устанавливаются в верхнюю мертвую точку, а после этого необходимо надеть ремень ГРМ. Естественно, перед этим необходимо установить новые шестерни и сделать на них такие же метки, как и старых.
2. Для регулировки в этот раз вам понадобится специальный индикатор, который выполнен в виде часов. Каждый из них устанавливается на специальной планке, установленной в клапанном механизме двигателя.
3. Когда поршень находится в верхней мертвой точке, данные индикаторы должны показывать перекрытие клапанов. Такая величина отображается в виде чисел и должна равнять нулю. Если этого не произошло, то производится регулировка положения распределительных валов в соответствии с инструкцией выше.

Данный принцип применяется и для двигателя «Жигулей». Для этого также устанавливают планку и выставляют 1 и 4 цилиндры на их верхнюю мертвую точку. После этого происходят точно такие же регулировки.

Вот зачем нужна разрезная шестерня распредвала ВАЗ. Как видите, с установкой такой детали справится любой автолюбитель, имеющий базовые представления о принципе работы двигателя внутреннего сгорания.

Наладка или как выставить метки узлов ГРМ на ВАЗ 2106 самостоятельно

Согласование углов взаиморасположения распредвала (РВ) и коленвала (КВ) производится путем совмещения отметок на звездочках с отливами на корпусах двигателя. Последних – два: один расположен на передней алюминиевой крышке (длинная черточка), второй – на постели РВ. Однозначность относительного расположения «маяков» важна на протяжении всей операции смены цепочки.

Расшифровка пометок

Без предварительного базирования поршней и клапанов установка цепи грм на ВАЗ 2106 по меткам невозможна. Стало быть, значимость отметок вовсе не условно-декоративная. Знаки дают понимание о положении деталей внутри мотора:

• Пометка на шкиве КВ, совпадающая с длинной черточкой на передней крышке, означает достижение поршнями 1 и 4 цилиндров ВМТ.
• Метка на звездочке РВ, совмещенная с приливом на постели, информирует о закрытых клапанах в 4 цилиндре – здесь происходит такт сжатия.

При совпадающих отметках бегунок распределителя зажигания обращен в сторону 4 цилиндра, а клапана последнего закрыты. По аналогии с настройкой сцепления на «классике», однозначность взаимного расположения коленчатого и распределительного валов служит базой для проведения регулировки зазоров в клапанном механизме, процедуры выставления зажигания.

Как восстановить совпадение меток

При вытянутой цепи пометки «уйдут». Основная сложность заключается в том, чтобы вернуть их в положение обоюдного совпадения. Эта работа совмещается с демонтажем старой цепки. Однако спешить ее снимать не стоит – рассогласование всех заводских маркеров чревато.

Базой служит положение коленвала, при котором отметка шкива совпадает с длинной чертой на передней крышке. При этом засверловка звезды распредвала должна находиться ближе к приливу. Этого нужно добиться в первую очередь. Стоит помнить, что передача выполнена с соотношением 2:1 – двум оборотам коленчатого вала соответствует один оборот распределительного.

После выполнения базового требования можно приступать к демонтажу шкива КВ, передней крышки, отпускать и удалять натяжитель, снимать успокоитель. Далее следует процедура корректировки пометок на РВ. Методика, как выставить метки ГРМ на ВАЗ 2106, заключается в выполнении таких пунктов:

• Снять звезду распределительного вала, удалить все остальные шестерни и ограничитель цепи.
• Вынуть цепочку.
• Поставить звездочку «распреда» обратно (без цепки), закрутить болт, притянуть, фиксируя деталь за зубцы отверткой.
• Провернуть распредвал до совпадения отметок на звезде и постели.
• Зафиксировав звездочку отверткой, отвернуть болт и снять ее.
• Установить новые цепку, звезды, башмак натяжителя и пластину успокоителя.

Излишние опасения при демонтаже звездочки РВ не уместны. В конструкции вала предусмотрен штифт. Кроме передачи крутящего момента он выполняет роль фиксатора определенного положения.

Как одеть цепь

Монтаж новой цепочки начинается с ее насадки на новую звезду коленвала. Далее монтируются успокоитель, башмак натяжителя, ограничитель. Цепка пропускается через шестерню приводного вала с попутным его закреплением. После она насаживается на звездочку распределительного вала, и выполняется корректировка ее положения по циклу:

• Одеть на вал.
• Посмотреть на относительное расположение засверловки и прилива.
• Снять.
• Передвинуть на один зуб в нужную сторону.

Завершающая процедура – натяжка цепки, в ходе которой натяжитель закручивается до упора хорошим усилием. После вращения КВ ключом производится окончательный контроль совпадения знаков.

Установка распредвала

Процесс монтажа вала происходит в обратной последовательности с применением тех же инструментов, что и для его снятия. Дополнительно потребуется динамометрический ключ, которым можно контролировать усилие затяжки. Работу проводят следующим образом:

1. Перед монтажом детали в корпус смазываем опорные шейки, опоры и кулачки чистым моторным маслом.

Установка по меткам

По окончании замены необходимо выставить распредвал и коленвал по меткам. Только после такой процедуры момент зажигания будет правильным, а работа двигателя — стабильной. Из инструментов дополнительно понадобится ключ для вращения коленчатого вала, а сама работа состоит из следующих шагов:

1. Ставим на место звёздочку РВ и затягиваем её, но не до конца.
2. Натягиваем цепь. Для этого отворачиваем гайку натяжителя, проворачиваем немного коленвал, а после затягиваем гайку обратно.
3. Крутим коленвал ключом до того момента, пока риска на шкиве не установится напротив длиной метки на крышке механизма ГРМ.

При монтаже клапанной крышки на место я всегда обращаю внимание на состояние прокладки, даже если она менялась недавно. На ней не должно быть разрывов, сильного продавливания и других повреждений

Кроме этого, уплотнитель должен быть не «дубовым», а эластичным. Если состояние прокладки оставляет желать лучшего, я всегда заменяю её на новую, тем самым исключая возможное подтекание масла в будущем.

Регулировка клапанов

Клапаны на «классике» рекомендуется регулировать каждые 30 тыс. км. пробега либо после ремонта двигателя. Из инструментов нужно подготовить:

• рожковый ключ на 13 и 17;
• щуп 0,15 мм.

Работа проводится на остывшем двигателе после снятия крышки клапанов и натяжения цепи:

1. Совмещаем метки коленвала и распредвала с рисками, что соответствует верхней мёртвой точке четвёртого цилиндра.
2. Проверяем зазор клапанов 6 и 8. Для этого вставляем щуп между кулачком РВ и рокером. Если он заходит без усилия, зазор нужно сделать меньше. Если входит туго, то больше.

Таблица: порядок регулировки клапанов ГБЦ на «классике»

Угол поворота коленвала, o	Угол поворота распредвала, o	Номера цилиндров	Номера регулируемых клапанов
4 и 3	8 и 6
180	90	2 и 4	4 и 7
360	180	1 и 2	1 и 3
540	270	3 и 1	5 и 2

Видео: регулировка клапанов на ВАЗ 2101–07

Некоторые автолюбители для выставления зазоров клапанов используют узкий щуп из набора. Я бы не рекомендовал пользоваться им для рассматриваемой процедуры, поскольку при перекосе рычага клапана, а рокеры могут перекашиваться даже при нормальных пружинах и хорошем состоянии РВ, узкий щуп не позволит провести точную регулировку. Да и выставлять зазор широким щупом удобнее.

Замена распредвала на ВАЗ 2106 не требует от владельца высокой квалификации и специальных инструментов. Ремонт можно провести в условиях гаража обычным автомобильным набором ключей и отвёрток. При следовании пошаговым инструкциям процедура займёт около 2–3 часов, после чего механизм газораспределения вашего авто будет работать чётко и слаженно.
