Цепь или ремень ГРМ: какой привод лучше

Замена цепи своими руками

Для замены цепи и шестерен с автомобиля понадобится слить охлаждающую жидкость и снять радиатор охлаждения. Ослабить крепление генератора, снять приводной ремень. Снять клапанную крышку и совместить метки коленчатого и распределительного валов с метками на двигателе, для чего метку на шкиве коленчатого вала совместить с самой большой меткой на передней крышке ГРМ.

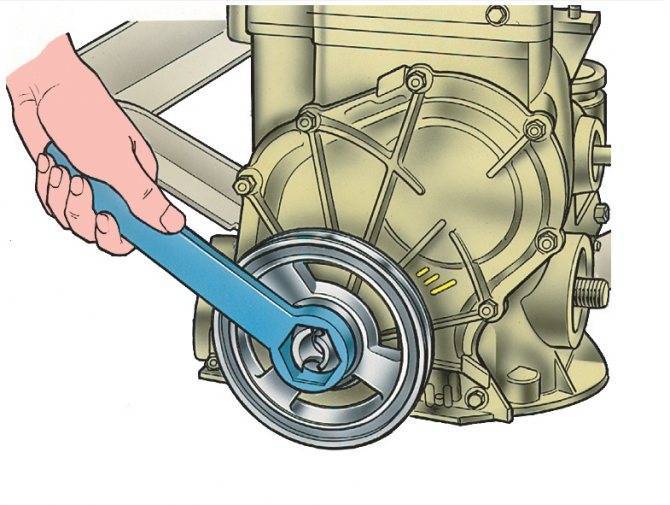

Включив пятую передачу и стояночный тормоз, ключом на 38 сорвать храповик (болт крепления) шкива коленчатого вала.

Снять датчик положения коленвала (для инжекторных двигателей) и переднюю крышку двигателя.

ВНИМАНИЕ! Помимо 9 болтов в верхней части крышки есть еще 3, которые вкручиваются со стороны поддона. Если автомобиль карбюраторный, то шестерня масляного насоса приводит в действие распределитель зажигания (трамблер), и для облегчения работы рекомендуется поставить метку на блоке и на шестерне, чтобы дополнительно не настраивать зажигание. Если автомобиль карбюраторный, то шестерня масляного насоса приводит в действие распределитель зажигания (трамблер), и для облегчения работы рекомендуется поставить метку на блоке и на шестерне, чтобы дополнительно не настраивать зажигание

Если автомобиль карбюраторный, то шестерня масляного насоса приводит в действие распределитель зажигания (трамблер), и для облегчения работы рекомендуется поставить метку на блоке и на шестерне, чтобы дополнительно не настраивать зажигание.

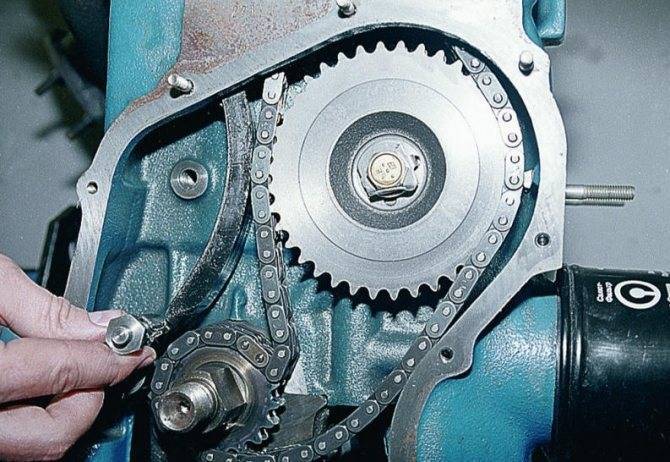

Сняв крышку, отогнуть фиксирующие шплинты на шестерне масляного насоса (если ее необходимо снять) и ослабить фиксирующие гайки.

Снять шплинт шестерни распредвала и ослабить гайку.

Открутить гайки натяжителя цепи и снять его.

После снятия натяжителя цепь ослабнет и можно будет легко снять шестерни, а за ними и всю цепь.

Проверить состояние шестерни коленчатого вала, башмака натяжителя и успокоителя цепи, при необходимости заменить.

Успокоитель цепи

Собирать все в обратном порядке, но с некоторыми особенностями:

  • если шестерня масляного насоса меняется на карбюраторном двигателе, на новой поставить метку так же, как и на старой;
  • сначала устанавливается успокоитель и башмак натяжителя цепи;
  • далее шестерня коленвала, на которую накидывается новая цепь;
  • цепь пропускается сверху вниз, после чего заводится на шестерню коленчатого вала;

  • затем шестерня масляного насоса вставляется в цепь и садится на вал (для карбюраторного двигателя по заранее установленным меткам);
  • в последнюю очередь в цепь вставляется шестерня распределительного вала и устанавливается на распредвал;
  • при установке шестерни распределительного вала метки на шестерне коленвала и распредвала должны совпасть с метками на блоке и пенале; если этого не произошло, нужно переставлять цепь по зубьям до тех пор, пока они не совпадут; допускается небольшое отклонение, т.к. на новых шестернях при изготовлении метки не всегда точно отмечаются;

  • после совмещения меток установить натяжитель цепи, предварительно утопив его до упора и зафиксировать в таком положении, для чего открутить и закрутить его фиксатор;
  • после установки натяжителя цепи натянуть ее, для чего отпустить фиксатор натяжителя и провернуть коленчатый вал на 2 оборота, затем затянуть фиксатор;
  • после того, как цепь натянута, с помощью динамометрического ключа обтянуть болты распредвала и шестерни масляного насоса с усилием 4-5 кгс∙м и загнуть язычки шплинтов;
  • установить переднюю крышку с новой прокладкой и, при необходимости, заменить передний сальник коленвала, установить шкив и затянуть его болт (храповик) с усилием 10-12 кгс∙м.

Все остальное собирается в обратной последовательности.

Двигатель RIO/SOLARIS 1.6 G4FC на 123 л.с. Надежность «по-корейски»

Сегодня расскажу про классный «корейский» двигатель G4FC на автомобилях Solaris и Rio. Почему в кавычках? Просто этот двигатель собирается в Пекине (Китай) на заводе Beijing Hyundai Motor Co. Там же собирают к нему коробку передач и все это дело едет на завод в Санк-Петербург, где собирают Рио и Солярисы. Плохого в этом ничего нет, ресурс двигателя заявлен производителем на весь срок службы автомобиля — 180 т.км. или 10 лет, о чем есть соответствующая запись в сервисной книжке (см. ниже)

По факту эти моторы ходят намного больше, встречаются пробеги 300-400 т.км.

В 2021 году эти моторы начнут собирать в России, завод уже строится. Вот тогда и появится возможность сравнить качество нашей сборки и китайской.

Сам двигатель это простота и надежность, что сейчас встречается все реже и реже. Привод ГРМ — цепной. Надежный распределенный впрыск топлива. Двигатель по современным меркам «холодный», то есть имеет низкую рабочую температуру. Из-за высокой температуры могут быстро коксоваться кольца, быстро «стареть» моторное масло. Не имеет проблемного теплообменника, или пластмассового термостата, или пластиковой клапанной крышки со встроенным клапаном вентиляции картерных газов. Он простой, как молоток с металлической ручкой. Он не доставляет проблем владельцам, и не обременяет их дорогим обслуживанием. Про него реально можно сказать «меняю только расходники».

Самое дорогое ТО по регламенту будет на пробеге 90 т.км. И вот почему: Механизм ГРМ не имеет в составе гидрокомпенсаторов зазоров клапанов, поэтому раз в 90 т.км. требуется регулировка клапанов при которой необходимо будет снять цепь ГРМ. Операция не самая дешевая. Именно в этот момент желательно совместить регуриловку клапанов с заменой цепи вместе с натяжителем. Это будет идеальный вариант.

Единственный неприятный момент этого мотора — катализатор отработавших газов.

В двигаетеле допускается использование бензина с октановым числом не ниже 92 по исследовательскому методу RON (смотри рук-во по эксплуатации) Не надо это путать с маркой бензина АИ-92 на российских заправках. Максимум что вам могут залить под видом АИ-92, так это бензин с октановым числом 91, если заправка фирменная. Скорее всего это будет 90-90,5. И получается, что владелец заливает бензин с низким октановым числом, что может привезти к поломке двигателя. При использовании такого бензина появляется детонация в двигателе, от которой начинает крошиться слабая керамика катализатора, крошки которой могут попасть внутрь мотора (засасывает в двигатель когда глушите мотор, так как катализатор стоит максимально близко к двигателю для быстрого прогрева) Крошки начинают работать как абразив, интенсивно изнашивая стенки цилиндров. А дальше падение мощности, жор масла и капитальный ремонт двигателя. При обращении к дилеру по гарантии, те прекрасно понимая что к чему, сразу брали бензин на экспертизу, которая справедливо выносила вердикт, что октановое число бензина не соответствует минимально допустимому. Дальше следовал отказ в гарантийном ремонте.

Цепь или ремень?

Большинство крупнейших производителей отдает предпочтение цепным передачам. Так концерны Опель и БМВ ставят их практически на все свои автомобили. Немецкий концерн Volkswagen и Форд Фокус применяет цепи на средне-ценовых и топовых моделях. Компания Пежо (Peugeot) так же оснащают свои современные двигатели  такие как EP6 цепью.  Однако, например, японские и южнокорейские компании часто устанавливают и ремни, независимо от класса авто, а у тех же баварцев многие автолюбители помнят прекрасный силовой агрегат «М40», использовавший именно ременную передачу газораспределительного механизма.

Для водителей мы бы тоже рекомендовали цепи. Они заметно надежнее, и имеют значительно более низкий риск обрыва со всеми вытекающими последствиями. Да, обслуживание цепных приводов ГРМ дороже, однако благодаря увеличенному функциональному ресурсу менять цепь приходится почти вдвое реже, нежели ремень, что примерно выравнивает все необходимые расходы.

Достоинства цепи:

  • повышенная надежность
  • рассчитана на весть срок службы автомобиля
  • малая вероятность обрыва

Недостатки:

  • высокий уровень шума
  • при обрыве дорогостоящий ремонт
  • затруднен доступ при ремонте

bamper-orel › Блог › Полезно знать. ГРМ цепь или ремень?

Покупатели автомобилей часто сталкиваются с такими понятиями, принятыми в среде автолюбителей, как «цепь ГРМ» или «ремень ГРМ». Кто уже имеет некоторый опыт в эксплуатации автомобиля, знает значение этих терминов. Однако появляется все больше людей, которые слабо представляют себе, какие плюсы для эксплуатации механизма ГРМ имеют цепь или ремень. Это связано в первую очередь с тем, что автомобиль стал доступен и имеет высокий уровень удобства. Чтобы не стать легкой «добычей» для работников сервисов, которые часто предлагают оплатить те работы, которые они не выполняли, необходимо иметь общее представление о работе двигателя и для чего нужны ему цепь или ремень. Как работает механизм ГРМ ГРМ – газо-распределительный механизм двигателя. С его помощью топливо с воздухом попадает в двигатель и удаляются все газы, полученные в процессе сгорания. Этот процесс хорошо виден на подвижной картинке. Через впускные клапаны (valves), в определенный момент времени, когда они открываются, попадает топливо-воздушная смесь. Получившиеся газы после сгорания смеси удаляются через выпускные клапаны, так же открывающиеся в определённый момент времени. Специальные распределительные валы (camshafts) отвечают за своевременное открытие и закрытие клапанов. На большинстве современных недорогих автомобилях устанавливают двигатели с двумя распределительными валами, которые приводят в движение клапаны и располагаются сверху. Данный тип двигателя носит аббревиатуру DOHC — Double Over Head Camshaft. Специальный привод с помощью ремня или с помощью цепи (Timing belt) обеспечивает вращение этих распределительных валов. От бесперебойной работы механизма ГРМ зависит работа двигателя. Поэтому за состоянием ремня (или цепи) ГРМ нужно постоянно следить. Необходимо своевременно заменить ремень ГРМ в случае износа. Наиболее распространенной поломкой при ненадлежащем уходе за двигателем является обрыв ремня (или цепи). При этом в большинстве случаев поршни «встречаются» с клапанами и двигателю уже требуется дорогостоящий капитальный ремонт. Плюсы и минусы цепного механизма ГРМ Самый главный и основной плюс цепи – это ее долговечность. Цепь на некоторых моделях двигателей способна служить порядка 300-500 тысяч километров, при этом не требуя никакого дополнительного сервиса, кроме визуального осмотра автовладельцем на предмет отклонений в работе. У таксистов и автовладельцев, которые экономят свое время и деньги, двигатели с цепным приводом ГРМ очень ценятся. Если говорить о минусах, то это, прежде всего, шумность при работе двигателя, что, по мнению специалистов, очень мешает выявить другие «нездоровые» звуки двигателя, которые могут привести к поломке. Другим минусом цепного механизма ГРМ является высокая сложность и стоимость работ при его замене. В этом случае необходимо приобрести комплект запчастей со звездочками, натяжными планками и натяжителями. Плюсы и минусы механизма ГРМ с ремнём Если говорить о плюсах ременного привода механизма ГРМ, то это низкая шумность работы двигателя. По сравнению с цепью двигатель с ремнем работает на порядок тише. На большинстве современных автомобилей установлена хорошая шумоизоляция двигателя и факт низкой шумности смогут оценить, в основном, мастера автосервисов. Разницу в уровне шума работы ременного и цепного двигателя автовладелец может и не почувствовать. Так же к плюсам ремня в сравнении с цепью можно отнести то, что покупка его обойдется недорого. Если говорить про минусы, то их гораздо больше, чем плюсов. Основной минус в том, что срок службы ремня невысокий. Срок службы ремня на многих автомобилях не более 100 тысяч км. Так же бывает срок замены даже через 40 тысяч км! Заменять ремень необходимо до того, как подойдет к концу его срок службы. Эта процедура сложная и ее необходимо совершать в специализированном сервисе, потому что от качества замены ремня напрямую зависит срок службы двигателя. От частого замена ремня ГРМ автовладелец сталкивается с многими проблемами. Владельцу автомобиля нужно найти место, где можно приобрести ремень по приемлемой цене (например, на mopar.by ) и станцию сервиса, где произведут качественно произведут замену. Так же автовладельцу необходимо помнить о сроке замены ремня и следить, чтобы он не превышал допустимый. Очень частой проблемой для покупателя автомобиля б.у. становится то, что не каждый продавец сможет сказать, когда производилась замена ремня ГРМ. Одни продавцы забывают об этом, другие ещё и пытаются скрыть пробег автомобиля.

Цепной привод ГРМ

Ременной привод ГРМ

Как определить внешне цепь или ремень ГРМ

На этом автомобиле двигатель находится в поперечном исполнении и носит наименование CFNA, причём он имеет два распределительных вала сверху.
Определить, какой привод используется на Поло седан, можно следующим образом:

  1. Если на Поло цепной привод ГРМ, то на нем стоит металлический кожух, если же установлен ремень, то он защищён пластиковой крышкой.
  2. Кроме того, узнать различие приводного механизма ГРМ можно по литражу двигателя. В газораспределительном механизме Фольксваген Поло объёмом 1,8-2.0 л применяется цепь, а на силовых агрегатах, имеющих объём 1,6 литра и меньше, используется ремень ГРМ.
  3. Ещё можно судить о приводе ГРМ по дате выпуска автомобиля и маркировке двигателя. На «фокусах», выпущенных до 2015 года, был установлен мотор серии ЕА111 с цепным приводом, а на более поздних моделях монтировались силовые агрегаты под номером ЕА211, и там применяются ремни вместо цепи.

Однако компания Фольксваген допускает выпуск Поло седан с объёмом 1,6 л в двух вариантах: с цепным и ременным приводом. Это зависит от того, какой стоит мотор – атмосферный или турбированный.

Цепной привод

Большое количество производителей и владельцев продолжают предпочитать цепи ГРМ. Почему? Правда в том, что крупные производители автомобилей предпочитают полагаться на цепи ГРМ, особенно на автомобилях с турбонаддувом или автомобили в более высоком ценовом диапазоне. Такие производители, как BMW, Opel, Volkswagen, Ford, Peugot, Mercedes и многие другие, оснащают многие из своих моделей цепями ГРМ, и главная причина для этого заключается в том, что цепи значительно надежнее, риск износа или разрыва минимален и они могут выдерживать гораздо более высокую нагрузку, чем ремни ГРМ.

Ременной привод

На отечественных машинах ремень появился впервые на двигателе ВАЗ-2105. Такие моторы оказались легче и дешевле в производстве. Первые ремни были ненадежны и могли оборваться уже через 10-15 тысяч км пробега. Правда, конструкция мотора предусматривала, что при любых взаимных положениях коленчатого и распределительного валов встречи клапанов с поршнями не происходило. Клапана не страдали, и при обрыве ремня мотор просто глох. Водители ставили запасной ремень и ехали дальше.

С появлением переднеприводного семейства ВАЗ потребовалось делать моторы мощнее и экологичнее, для чего реализовывались настройки ГРМ с опасной схемой, которая при обрыве ремня гнула клапана. Отдача мотора выросла, но над водителем стал висеть «дамоклов меч» в виде постоянной опасности обрыва ремня и серьезного повреждения двигателя.

Зато были и достоинства. Это легкость, простота, дешевизна и ремонтопригодность. Ну а проблему с надежностью решили за счет более качественных материалов.

Современные ремни могут ходить долго. Замена их производится в промежутке между 80-120 тыс. км пробега.

Основными недостатками ремня можно считать его чувствительность к утечкам масла. При контакте с ним материал ремня разлагается, трескается и теряет прочность.

Ресурс ремня зависит и от возраста из-за склонности резины к старению. Даже при длительном простое без работы ремень выходит из строя.

Самое неприятное, что ремень рвется мгновенно, зачастую без всяких предупреждающих сигналов. Недаром существует совет: если покупаете подержанный автомобиль, то сразу замените ремень ГРМ.

Современная цепь – а бесконечная ли она?

Как только ее реально не называют и «бесконечка» и «бронебойка», эпитетов просто огромное количество! Но так ли хороши современные цепные агрегаты. Предлагаю окунуться немного в историю.

Справедливости ради стоит отметить, что раньше цепь ГРМ действительно была беспроблемным агрегатом, все дело в том, что ее зачастую делали из двух, а иногда даже из трех звеньев (рядов), порвать такую металлическую дорожку, было очень и очень сложно. Ходили они действительно какие-то «бешеные» тысячи километров. Скорее она вытянется и просто начнет невыносимо звенеть, что может привести к перескоку на один два зуба. Обрывы были, но не так часто как у оппонента.

НУ да шумная, ну да вытягивается, но шумоизоляция многих современных силовых агрегатов позволяет убрать этот недуг очень быстро и качественно, из салона «рокотания» практически не слышно, да и дороги тоже не слышно, все же новые изоляционные материалы делают свое дело.

Но это классика, старые цепные моторы действительно надежнее, чем новые, современные агрегаты такой надежностью похвастаться не могут! Но почему такое происходит?

Современные условия, «мать их». Собственно если вспомнить — то сейчас моторы очень сильно убавили в весе, стали короче и меньше в объемах. Конструкторам диктуют свои условия экологи (нормы ЕВРО), нужно чтобы машина была легче, компактнее, соответственно расходовала меньше топлива и выбрасывала меньше вредных веществ в атмосферу.

Так что же происходит с цепью ГРМ? ДА все просто ее также сильно облегчают, старые цепи имеют два-три ряда они громоздкие и тяжелые, для них нужен большой кожух у двигателя, что реально много прибавляет в весе двигателю. Где-то читал, что сравнивали старый цепной механизм и новый и в совокупности новый мотор потерял до 10 килограмм веса, из-за уменьшения корпуса и самой цепи.

Еще один враг это увеличения объема салона и уменьшение объема моторного отсека

Сейчас важно чтобы силовой агрегат был максимально компактным. А на переднеприводных авто как мы все с вами знаем, двигатель вообще ставится поперек

Здесь и начал в первую очередь страдать цепной отсек, да и сама цепь вместо 2-3 рядов ее максимально укоротили и облегчили, сейчас она реально похожа на велосипедную цепь! После такого урезания, можно убавить и головку блока и сам блок, да и масляную ванну не нужно делать большой, для одного ряда ее также можно уменьшить (ведь цепь вращается как бы внутри, в масле, она не связана с наружным воздухом).

Правда, перед тем как окончательно разрушится, она начинает шуметь сильнее обычного

Но многие из нас с вами не обращают на это внимание, многие списывают на погоду (например, начала шуметь сильнее зимой), другие просто не придают значения, третьи просто не слышат, ведь как я писал сверху, «шумка» двигателя сейчас на совершенно другом уровне. Это и приводит к обрыву и дорогостоящему ремонту

Также цепи из роликовых, стали сейчас пластинчатыми. Раньше на устанавливались звездочки, которые входили в зацепление с цепью и толкали звенья сделанные из роликов. Сейчас конструкция на многих авто другая, есть пластины, и внизу шипы, они входят в зацепление с ролики по аналогии как у ремня ГРМ. Но такие пластинчатые цепные варианты, намного быстрее изнашиваются и рвутся.

Таким образом, цепь ГРМ, сейчас стала таким же расходным материалом, как и большая часть элементов в двигателе внутреннего сгорания, сейчас практически нет такого, что цепь меняется только при капитальном ремонте (как было раньше с двухрядными). То есть какие то 100 000 километров и нужно слушать, желательно менять! По сути ее приравняли к ремню ГРМ, что для меня очень печально.

А вот замена, да и диагностика, сейчас дело дорогое. Из-за сложности конструкции в частности элементов натяжения и успокоения. Замена может стоить очень дорого, зачастую ценник может колебаться от 20 до 30 000 рублей (на отечественных авто немного дешевле), а если посмотреть на «V – образные» варианты может быть и по 50 – 100 000 рублей, зять хотя бы некоторые двигатели от Mercedes.

Так что ребята цепной современный механизм, сейчас по надежности и ресурсу очень сильно приближается к ремню ГРМ.

Моторы с цепью имеют свои преимущества

Несмотря на недостатки, цепные силовые агрегаты успешно существуют. На это есть ряд причин. С одной стороны, цепь защищена от атмосферных проявлений. Ей не страшна жара или морозы, пыль или другие факторы, которые могут повлиять на ресурс ремня. С другой стороны, с цепью можно более точно установить фазы ГРМ. Со временем цепь не растянется и на высоких оборотах двигатель со временем не будет терять мощности. Ну и в третьих, такой силовой агрегат более устойчив к перегрузкам.

Также можно отметить, что системы с изменяемыми фазами ГРМ более надежны. Главное, чтобы была достаточная циркуляция масла. К тому же, ресурс цепи в два раза больше чем у ремня. Правда замена дороже, но ее нужно делать только тогда, когда цепь растягивается.

На цепь его!

Конструкторы автомобильных двигателей довольно быстро пришли к выводу, что распределительному валу место рядом с клапанами

Это решение упрощает привод клапанов и снижает инерционность, что особенно важно для высокооборотных моторов. И расстояние между распределительным и коленчатым валами стало достаточно велико, особенно на длинноходных двигателях

Такими называют моторы, у которых ход поршня больше, чем диаметр цилиндра. К тому времени уже были освоены в производстве втулочно-роликовые цепи, которые и стали применять для привода распредвалов. Передаточное отношение обеспечивала двукратная разница в числе зубьев ведущей и ведомой шестерен. А цепи применяли двухрядные, для надежности.

Шестеренный привод ГРМ сохранился на современных V-образных многоклапанных моторах. Это стало возможным потому, что распредвалы, расположенные в развале V-образного блока цилиндров, находятся относительно близко к коленчатому валу.

Шестеренный привод ГРМ сохранился на современных V-образных многоклапанных моторах. Это стало возможным потому, что распредвалы, расположенные в развале V-образного блока цилиндров, находятся относительно близко к коленчатому валу.

Впервые на массовом отечественном двигателе цепной привод появился на москвичовском двигателе УЗАМ-412, разработанном в первой половине 60-х годов прошлого столетия. А вскоре началось триумфальное шествие Жигулей, на которых вплоть до начала восьмидесятых безраздельно господствовал цепной привод распредвала.

Отмечу, что при использовании цепного привода всегда возникают сложные колебания системы, вызванные неравномерностью работы цепи. Для гашения этих колебаний мотористам приходится устанавливать успокоители в виде пластмассовых (иногда стальных обрезиненных) пластин. При этом цепь необходимо натягивать. Делать это приходится и сразу после сборки мотора, и в процессе эксплуатации в связи с удлинением (вытяжкой) цепи.

Откуда берется «вытяжка»? Интересный вопрос. Конечно, не может быть и речи об удлинении под нагрузкой каждой отдельной пластинки, составляющей цепь. Рассчитать на прочность эти элементы проще простого. Удлинение цепи происходит при износе, увеличении зазора в каждом шарнире, а их, как правило, больше сотни. Соответственно, и суммарная длина цепи может расти на несколько миллиметров по мере износа.

Ранние импортные и описанные выше отечественные двигатели имели механические натяжители с пружиной, обслуживаемые при каждом ТО. При этом цепи на наших моторах (напомню, двухрядные) ходили при должном обслуживании немногим больше 100 000 км. Далее тольяттинские моторостроители на много лет прекратили разрабатывать новые конструкции с цепным приводом, и только при модернизации старого доброго двигателя рабочим объемом 1,7 л для Chevrolet Niva и Lada 4×4 немного изменили конструкцию. Вместо двухрядной применили однорядную цепь, снабдив ее гидравлическим натяжителем. Замечу, что при равном качестве материалов ресурс однорядной цепи меньше: ведь в двухрядной цепи поверхностей пластин, взаимодействующих с валиками, минимум три, а в однорядной — только две.

Вот такой узкой стала цепь на нынешних вазовских полноприводниках.

Вот такой узкой стала цепь на нынешних вазовских полноприводниках.

Мировое моторостроение меж тем перешло на зубчатые цепи, что позволило снизить шум и износ. Достигнут такой эффект благодаря тому, что количество пластин, работающих в паре с валиками цепи, увеличено до четырех даже в самых простых конструкциях. Вторым фактором, продлившим срок службы цепей и сделавших их необслуживаемыми, стало применение гидравлических натяжителей. Такие устройства обеспечивают постоянное необходимое натяжение цепи, особенно если снабжены храповым механизмом, который уже не отдаст обратно отвоеванную у цепи слабину.

Так выглядит цепной привод распредвалов в двигателе корейских автомобилей Kia Rio или Hyundai Solaris прошлого поколения.

Так выглядит цепной привод распредвалов в двигателе корейских автомобилей Kia Rio или Hyundai Solaris прошлого поколения.

В современных многоцилиндровых V-образных двигателях цепей может быть несколько, включая и небольшую цепочку привода масляного насоса.

В современных многоцилиндровых V-образных двигателях цепей может быть несколько, включая и небольшую цепочку привода масляного насоса.

На оппозитных двигателях конструкторы тоже применяют цепной привод.

На оппозитных двигателях конструкторы тоже применяют цепной привод.

Да, кстати, вы в курсе, что на народном любимце Логане стоит цепь? «Нет, неправда, автор сошел с ума! Там ремень!» — скажете вы. А вот и нет. Масляный насос на этом достойном двигателе действительно приводит небольшая цепь.

Инструкция на фото


Выкрутить болт крепления шкива коленвала


Снять шкив


Выкрутить болт крепления натяжного ролика


Снять ролик


Выкрутить болты крепления задней крышки привода


Снять крышку


Ослабить затяжку болта крепления промежуточного ролика


Ключом А ослабить натяжение ремня привода


Удерживая натяжной ролик, выкрутить болт крепления промежуточного ролика и снять его


Снять ремень с зубчатого шкива


Снять ремень с остальных элесментов ГРМ


Этот элемент также подлежит замене при установке нового ремня ГРМ


Этот элемент также подлежит замене при установке нового ремня ГРМ


Чтобы снять натяжной ролик, надо выкрутить болт крепления Таким образом, процедура замены требует определенных сноровки или умения. Купив лампочку и обратившись на ближайшую станцию техобслуживания, вы с удивлением узнаете, что замена лампы ближнего света Опель Астра H стоит примерно вдвое дороже самой оптической детали. Вооружившись инструкцией, помощником и инструментом, а также просмотрев видел по теме, можно справиться с этим этапом обслуживания Opel Astra H своими руками.

Источник

Рейтинг самых уязвимых моделей

SsangYong Actyon

— бензиновый двигатель G20, рабочим объемом 2 литра, мощностью 149 л.с. Применяется данный мотор, только на корейский внедорожник 2-го поколения.

Всеми известное слабое место- привод ГРМ. Средний ресурс цепи около 70 тысяч километров. Примерная стоимость замены около 20 тысяч рублей, половина которой составляют запасные части.

Škoda Octavia

— речь идет о втором поколении А5. Применяемый 1.8 литра, турбо двигатель, мощностью 152 л.с. и крутящим моментом 250 Н.м. Хорошие тяговые показатели и высокая экономичность, обернулась низкой надежностью цепного элемента.

Чаще всего, к пробегу в 65 тысяч, автовладельцы сталкиваются с такой проблемой. Мотор также устанавливался на Skoda Superb 2 генерации и Yeti первой версии.

Suzuki Grand Vitara

— компактный японский кроссовер и без того, не пользуется особой популярностью на российском рынке. Вдобавок ко всему, в конструкции автомобиля производитель использует явно не современные технологии.

Так цепь, бензинового двухлитрового агрегата, живет примерно 120 тысяч км. В самом приводе их две штуки, так что стоимость ремонта будет по дороже. Также не стоит забывать про сальник коленчатого вала. Его подтекание на этом пробеге, явление не редкое.

Volkswagen Tiguan 1.4 TSI

— бензиновый мотор с механическим нагнетателем и турбиной, просто кладезь мощности. Его динамические показатели приводят в восторг, а высокая экономичность приятно греет душу.

Вопрос остается только в том, сможет ли маленький моторчик, накаченный до 150 сил, долго справляться с такой нагрузкой. Увы нет. Цепная передача просто «сыпется», порой не отработав и 50 тысяч километров. Неспроста, Volkswagen отказался от этого мотора в новой генерации Тигуана.

Peugeot 308 (1 поколение)

— целая гамма двигателей, построенная на базе 1.6 литрового мотора с индексом ЕР-6. Чаще всего, встречаются атмосферный вариант и турбо версия, мощностями 120 и 150 л.с. соответственно.

Все эти родственные силовые установки, получили общую болезнь. Низкий ресурс цепи. В основе своей, неприятности приходятся на пробеге 80-90 т. км. Двигатель также устанавливался на модели Peugeot 3008, Citroen C3 Picasso и Citroen C4.

Škoda Fabia

— маленький и юркий автомобиль, от чешского концерна. Линейка моторов обширна. Среди которых, особо выделяется семейство с рабочим объемом 1.2 литра.

Эти силовые агрегаты, имеют по три цилиндра и славятся высокой экономичностью. Недостаток тот же, что и у выше упомянутых авто. Предел эксплуатации цепи, около 90 тысяч.

УАЗ Патриот

— российский полноценный внедорожник с несущей рамой. Достойный внедорожный потенциал и легкость ремонта, вот главный козырь ульяновского вездехода.

Слабое место в приводе ГРМ, характерно для всех модификаций бензиновых двигателей ЗМЗ-409. Ресурс цепи и натяжителя, чрезмерно мал, около 35-50 тыс. километров. Устанавливался также на Хантер и пикап Карго.

В заключении

Производители перестали делать вечные автомобили. Теперь они больше похожи на одноразовые. Словно после определенного километража, нужно просто выкинуть и купить новый.

Ремонт, тоже «идет в ногу» со временем. Вместо замены одной детали, нам часто навязывают покупку всего узла в сборе. Причем конструкция такова, что у автовладельца, не остается выбора.

Цепной привод механизма газораспределения ассоциируется у большинства автомобилистов с надёжностью, долговечностью и безотказностью. Подобные убеждения подтверждаются практикой, хотя исключения тоже встречаются. На некоторых марках автомобилей он вытягивается довольно быстро, а иногда даже рвётся. Если это не привело к серьёзным последствиям, то владельцу авто вполне по силам сделать замену цепи ГРМ самостоятельно, хотя процедура разборки достаточно длительная и трудоёмкая.

Что в итоге

Как видно, для многих ведущих автопроизводителей выбор и переход исключительного на один или другой тип привода также является не простой задачей. Примечательно, что на разных моделях одного бренда могут быть установлены как моторы с цепью, так и с ремнем ГРМ.

Например, компания BMW, которая долгие годы использовала в конструкции ДВС только цепь, параллельно выпустила ряд моторов с ременным приводом (хорошо известный силовой агрегат M40).

Двигатели оказались вполне надежными, ремни полностью отрабатывали свой ресурс, никаких проблем с приводом и самим механизмом газораспределения в процессе эксплуатации выявлено не было. При этом версии моторов BMW с цепью бывали как удачными (цепь выхаживала без замены до самого капремонта агрегата), так и не особенно надежными, когда цепь требовала дорогостоящей замены уже спустя 80-90 тыс. км. С учетом данной информации не удается ответить на вопрос, что надежнее, цепь или ремень.

Концерн VAG (Volkswagen) на некоторых моделях начального сегмента устанавливает ремни, машины среднего класса оборудуются цепью, однако на мощные и объемные агрегаты производитель также ставит ременной привод. Получается, нельзя также сказать, что ремни можно встретить только на бюджетных версиях автомобилей, тогда как цепь идет на более престижные и дорогие модели.

Схожая ситуация прослеживается и у других автопроизводителей (отечественный автопром, марки из США и Японии). Все это говорит нам о том, что многое зависит не от самого типа привода, а от того, как он выполнен касательно технической части. Также не следует забывать и об особенностях эксплуатации того или иного ТС.

Напоследок отметим, что расширенный анализ преимуществ и недостатков цепного и ременного привода на современных моторах позволяет сделать несколько основных выводов:

  • Цепь имеет ряд плюсов только применительно к стабильности работы ДВС. Если точнее, с таким приводом удается более точно настроить фазы газораспределения.
  • Что касается ресурса, обслуживания, а также стоимости замены цепи и ремня, затраты на цепной привод в итоге окажутся намного больше (начиная от повышенных требований к качеству масла и заканчивая заменой самой цепи, натяжителя, успокоителя и т.д.).
  • Надежность современных ремней ГРМ при их невысокой стоимости выглядит намного более привлекательным вариантом как в плане замены, так и простоты обслуживания.
  • На практике своевременная замена ремня и роликов на качественные оригинальные изделия или проверенные аналоги позволяет говорить о достаточной надежности элемента.
  • Также не следует верить в огромный ресурс цепи, так как на современных авто зачастую стоит облегченная узкая цепь с небольшим ресурсом. В этом случае нужен постоянный контроль шумов, желательна периодическая проверка натяжителя и успокоителей цепи, а также замена цепного привода по регламенту.

Если учесть высокую стоимость замены, становится понятно, что многие меняют цепь не по пробегу, а только тогда, когда проявляются признаки ее растяжения и другие неисправности. В этом случае будет неправильно говорить о каком-либо преимуществе в плане надежности, так как изношенная цепь может перескочить или ее оборвет в любой момент.

В случае с ремнем, затраты на его покупку и установку относительно небольшие, что позволяет каждому автолюбителю даже с ограниченным бюджетом обслуживать свой автомобиль по регламенту.
