Развал-схождение 3D – больше, чем просто замер углов

Наши преимущества

Владельцам спорткаров, практикующим агрессивную манеру езды или участвующим в гонках, для настройки оптимальных параметров ходовой следует обращаться в техцентр «Восток-Авто». Профиль нашего сервисного центра имеет спортивный уклон, а персонал обладает огромным опытом работ по настройке углов положения колес спортивных авто.

Отметим и тот факт, что заказывая профессиональное оборудование, мы ориентировались именно на спортивную технику. Поэтому в нашем распоряжении имеется низкий стенд развал схождения, на которых легко заезжает любая кузовная гоночная машина или же серийный спорткар с заниженной пневмоподвеской.

К неоспоримым достоинствам нашего сервисного центра можно отнести:

  • наличие самого «продвинутого» 3D стенда для развал схождения, ориентированного на машины низкой посадки;
  • выставление углов положения колес с дозагрузкой.
  • выставление углов положения колес с дозагрузкой, регламентированной производителем конкретной модели авто;
  • привлечение опытных гоночных механиков, знающих все тонкости эксплуатации спорткаров.

Мероприятия по настройке параметров развала схождения спортивного автомобиля в сервисе ВАО занимают порядка 45-ти минут. Если же в подвеске машины обнаружены дополнительные неисправности, то наши специалисты устранят и эту проблему в предельно сжатые сроки.

Определяемся с формулировками

Угол развала

Точное определение — это угол между вертикальной плоскостью и прямой линией, вдоль которой вращается колесо.

Или, по-другому — угол наклона колеса, относительно боковой части машины.

Угол схождения

Точное определение — это угол между траекторией движения машины и плоскостью, вдоль которой вращается колесо.

Или, по-другому — это разница расстояний, между колесами в одном мосту, измеренная в двух крайних точках колеса.

Представим две воображаемые линии: одна вертикальная, а другая направлена вдоль вращения колеса.

Кастер

Ещё одна характеристика положения колёс автомобиля – кастер, который составляет угол между амортизатором в Макферсоновой подвеске и наклоном колёсного поворотного кулака

. Также кастер определяют как наклонный угол поворотной оси колеса. Проводя аналогию с передним колесом велосипеда, это угол наклона рулевой вилки: чем более вилка «лежит», тем больше велосипедный руль будет тяготеть к тому, чтобы принять положение «прямо». Большинство моделей авто сконструированы таким образом, что кастер составляет 6 градусов и не подлежит корректированию, поэтому далее будем рассматривать только работу со сходом-развалом.

На что влияет кастер?

С кастером ситуация обстоит не менее интересно. Чуть выше мы вспомнили, что при нулевом угле наклона стойка стоит строго вертикально – то есть, колесо со ступицей никуда не смещается относительно вертикали. При отрицательном кастере стойка в верхней части словно наклоняется вперёд, а колесо, соответственно, уходит назад. При положительном – наоборот.

На переднеприводных ВАЗах, например, параметр кастера изменяется с помощью регулировочных шайб, которые подкладываются под элементы передней подвески – кронштейны продольных рычагов (растяжек).

Кастер на Самаре задаётся с помощью нескольких шайб

Продольные растяжки подвески ВАЗ-2108 спереди крепятся к кронштейнам, сзади – к поперечным рычагам. Именно поэтому они влияют на кастер

Убрав шайбы, стойку можно «завалить» назад в пределах градуса, а колесо – наоборот, сместить относительно центра арки в сторону переднего бампера. В реальности, правда, наблюдается обычно обратная картина – на многих «пожилых» Самарах, «десятках», Приорах и Калинах колесо «уезжает» в сторону передней двери из-за ударов и усталости металла, причем вернуть его на место получается далеко не всегда, даже если убрать все шайбы.

Так выглядит нулевой кастер: колесо стоит в колесной арке симметрично по отношению к бамперу и крылу

Это уже не кастер, а приговор передней подвеске и даже кузову. Вернуть колесо на место «малой кровью» не выйдет

Чем больше угол наклона стойки, тем переднеприводный (и не только) автомобиль стабильнее ведёт себя на высоких скоростях. Положительный кастер способствует меньшему «вилянию» машины, которая становится не такой чувствительной к колеям и неровностям.

Кастер важен не только своим прямым воздействием на скоростные качества автомобиля, но и тем, что он влияет на углы схождения и развала, которые меняются в зависимости от наклона стойки. Поэтому начинать регулировку углов передних колёс нужно именно с кастера. Затем следует регулировка развала, а в самую последнюю очередь необходимо настраивать схождение, помня о взаимосвязанности этих параметров между собой.

При изменении кастера нужно раскручивать продольные растяжки подвески. Это требует времени и сил – особенно, если автомобиль старый

Важность правильного положения колёс автомобиля

Настройка схождения и развала колёс имеет очень большое значение. От того, насколько правильно отрегулировано положение колёс автомобиля, будет зависеть целый ряд характеристик авто:

  • устойчивость машины к заносам и переворачиванию в ходе движения;
  • маневренность и управляемость автомобиля;
  • экономичность в плане расхода топлива;
  • ресурс автомобильных шин.

Это интересно: Проверка форсунок дизельного двигателя, неисправности и чисткаПоложение колёс автомобиля изменяется, если:

  • были выполнены ремонтные операции, затронувшие подвеску или систему рулевого управления автомобилем;
  • машина на дороге «поймал» яму, вследствие чего деформировался диск;
  • автомобиль получил сильный удар;
  • машина долгое время передвигалась по неровной дороге;
  • пришли в негодность тяги и рулевые наконечники;
  • увеличился люфт продольных и поперечных тяг и сайлент блоков рычагов;
  • погнулся мост (в случае моделей с неразрезным мостом);
  • износился ступичный подшипник;
  • неисправна шаровая опора поворотного кулака;
  • неисправна опора амортизатора в кузовной чашке.

Как сделать развал-схождение в домашних условиях

Перед тем, как приступать к регулировке углов развала и схождения, в обязательном порядке необходимо проверить ходовую автомобиля. Если нужен ремонт, то развал-схождение делать бессмысленно. Рулевое управление и подвеска должны быть в полном порядке.


Диагностика ходовой системы автомобиля

Имеют значение 3 фактора, в значительной мере определяющие углы установки автомобильных колёс:

  • Состояние ходовой.
  • Давление внутри покрышек.
  • Загруженность авто.

До регулировки развала-схождения необходимо проверять давление внутри шин, чтобы удостовериться в том, что багажник пуст. Во избежание лишних работ по регулированию развала-схождения по окончании ремонта ходовой нужно (перед тем, как разбирать подвеску) отметить каждое разъединяемое соединение.

Желательно для этого использовать зубило, керн либо краску. Нужно ещё посчитать количество оборотов, происходящих во время выворачивания из рулевых тяг наконечников.

Зачем это нужно?

Начнем с того, что вообще проверяется на стенде. Основные параметры, которые измеряются, а при необходимости (и технической возможности) регулируются, — это схождение, развал и кастер. Схождением называется угол между плоскостью вращения колеса и продольной осью автомобиля. Развал — угол между плоскостью вращения колеса и вертикалью. Ну а кастер — это продольный наклон оси поворота, то есть угол между вертикалью и осью поворота управляемого колеса в плоскости, параллельной продольной оси автомобиля.

Углы установки колес измеряются в градусах и минутах (в одном градусе 60 минут). Параметры и допуски, а также дополнительные условия, которые необходимо соблюдать при проверке, определяет производитель. Углы установки колес в значительной степени влияют на поведение автомобиля на дороге, во многом определяя характер управляемости, а также курсовую устойчивость.

Соответственно нарушение параметров приводит к ухудшению заданного баланса: автомобиль начинает хуже слушаться руля, становится слишком «нервным» или, наоборот, не желает ехать в поворот. Нарушенный развал в долгосрочной перспективе приводит к неравномерному износу шин, а «сбитое» схождение способно уничтожить шины всего за несколько сот километров.

Между тем далеко не все из озвученных параметров могут быть регулируемыми — это зависит от конструкции. Так, схождение передних колес можно выставить на всех машинах, а вот изменить развал, а уж тем более углы установки задних колес можно далеко не на всех моделях, особенно если сзади — простая полунезависимая подвеска. Кастер тоже, как правило, не регулируется.

Шайбы между ступицей и балкой позволяют изменить углы развала и схождения

Другими словами, заданные производителем параметры обеспечиваются взаимным расположением деталей ходовой части и не меняются. Скажем, если колеса вдруг стали «домиком», а развал не регулируется, причина наверняка кроется в деформации рычага или поворотного кулака. По-хорошему эта проблема решается заменой детали. Хотя заметим, что существуют технические решения (вовсе не «заводские»), которые позволяют выставлять и данные параметры, но это уже ближе к тюнингу и автоспорту.

Как регулировать

Времена, когда развал и схождение регулировались самостоятельно и «на глаз» давно в прошлом. Выставить все параметры, не имея необходимого оборудования, невозможно, а неправильная регулировка может иметь опасные последствия.

В настоящий момент многие автосервисы имеют специальные стенды для установки геометрии колес, а некоторые специализируются только на этой работе. Оборудование для настройки подвески можно разделить на несколько видов:

  • Лазерное
  • Инфракрасное
  • 3D
  • 4D

Лазерное оборудование уже уступает свои позиции, так как не имеет компьютерного управления и погрешность в регулировке высока. Технология определения углов проста – на колеса устанавливаются датчики, лазер от которых попадает на специальную измерительную шкалу. После – матер фиксирует настройки.

Инфракрасное оборудование – использует сложную систему датчиков, электронное управление, специальные видеокамеры. Для настройки на колесах крепятся измерительные блоки, которые определяют все отклонения колеса. Информационная база данных таких стендов содержит большинство автомобилей. Настройки подвески на таких стендах занимают достаточно много времени и требуют больших навыков от мастера.

3D – в настоящее время самый популярный способ установки углов подвески. Операции на нем проводятся путем крепления на колесах автомобиля специальных мишеней. Инфракрасные лучи отражаются от мишеней и фиксируются видеокамерами, после чего компьютер обрабатывает информацию и дает рекомендации по настройке.

4D– по своей технологии они близки к стендам 3D, но имеют больше датчиков и сложную компьютерную систему управления. Стенд работает в паре с подъемником, и все измерения проводятся практически без участия оператора. После чего выдается диагностическая карта.

развал

Перед тем, как отправится в автосервис на регулировку, нужно убедиться, что на автомобиле установлены колеса и диски одинакового размера. В противном случае выставить правильные углы будет невозможно. Соблюдать нужно все параметры: ширина резины, высота, диаметр дисков, вылет и т.д.

Состояние подвески автомобиля не должно вызывать явных нареканий. Если есть стук в шаровых опорах, сайлентблоки или рулевые тяги – скорее всего мастер порекомендует исправить эти недостатки, прежде чем делать схождение развал.

В некоторых случаях сделать геометрию в рамках допусков невозможно. Это бывает у автомобилей, с нарушенной геометрией кузова, где допустимые углы регулировки не позволяют достигнуть нужного результата, например после сильных ДТП.

Что такое развал-схождение?

Проще говоря, термин обозначает положение колес по отношению к продольной вертикальной плоскости симметрии автомобиля.

На самом деле все сложнее, потому что реально существует не два, а три параметра, которые необходимо учитывать при расчете подвески и рулевого управления:

1. Камбер. Это отклонение колеса от вертикальной плоскости его вращения. В этом случае, если верхний край шины наклонен внутрь ближе к центру машины, этот параметр считается отрицательным, а если он наклонен наружу, он считается положительным. Конкретные размеры зависят от подвесного устройства и его параметров.

Для простоты регулировка развала колес недоступна на многих современных автомобилях.

В таких случаях упор делается на сохранение геометрии компонентов шасси и конструкции кузова. Если детали повреждены, настройки могут выходить за пределы допуска.

2. Конвергенция. В этом случае угол измеряется между продольной вертикальной плоскостью симметрии и плоскостью вращения колеса. Этот параметр в первую очередь влияет на управление автомобилем, увеличивая или уменьшая его управляемость. Возможность регулировки схождения сохраняется практически во всех типах подвесов.

3. Кастер. Угол между вертикальной осью колеса и проекцией оси его вращения на продольную плоскость называется так. Большинство автомобилей имеют положительный самосвал, когда верхняя часть оси наклонена назад по направлению движения.

Чем круче наклон, тем больше крутящего момента передается на руль, позволяя колесам вернуться в центральное положение. Не всегда удается отрегулировать этот параметр и развал колес.

Есть множество нюансов, для организации которых требуются специальные знания. Однако этой информации достаточно для общего понимания этого вопроса.

Развал-схождение, где производить проверку правильности установки колес

Если автомобиль служит немало лет, особое внимание водитель должен уделять правильности постановки колес на авто. Если развал-схождение у колес соответствует норме, водитель чувствует себя более комфортно в поездках, машина расходует топлива намного меньше и резина служит гораздо дольше

Если развал-схождение у колес соответствует норме, водитель чувствует себя более комфортно в поездках, машина расходует топлива намного меньше и резина служит гораздо дольше.

Поэтому, проверять развал-схождение нужно неоднократно на станции технического обслуживания.

Современные станции технического обслуживания имеют новое оборудование и заинтересованны в клиентах.

На некоторых станциях технического обслуживания еще можно застать оптические стенды по регулированию развала-схождения колес автомобиля. Чаще чем оптические стенды на станциях технического обслуживания используют лазерные установки.

Принцип работы лазерных установок схож с оптическими стендами, но лазерные установки дают меньше ошибок.

https://youtube.com/watch?v=QwNSbmfFmqY

Лидером регулировки развала-схождения является компьютерный анализ. Компьютерный анализ бывает нескольких видов.

Какими должны быть углы установки колёс

Нормальный угол развала зависит от подвески, стоящей в авто. Машины, не использующие McPherson, имеют небольшой положительный развал — в пределах 2 градусов. На авто с подвеской McPherson угол либо отрицательный, либо нулевой (ось перпендикулярна дороге).

Что касается схождения, то для автомобилей с McPherson корректным является нулевое значение, для машин с подвесками других видов — положительное. Если угол отрицательный, нужно срочное регулирование.

Нормальное значение кастера (независимо от вида подвески) — 6 градусов. Положительный угол позволяет автомобилю быть более устойчивым на высоких скоростях, однако в то же время увеличивает усилие, необходимое для рулевого управления.

Инструкция по регулировке развала-схождения своими руками

Перед тем, как приступать к регулировке углов развала и схождения, в обязательном порядке необходимо проверить ходовую автомобиля. Если нужен ремонт, то развал-схождение делать бессмысленно. Рулевое управление и подвеска должны быть в полном порядке.

Обратите внимание на три момента, от которых очень сильно зависят углы установки колёс на автомобиле:

  1. Исправность ходовой (подробнее о диагностике подвески автомобиля);
  2. Давление в шинах;
  3. Загрузка машины.

Обязательно перед регулировкой развала-схождения проверяйте давление в покрышках и убедитесь в том, что случано не забыли в багажнике пару мешков картошки или цемента

Как и где выполнить?

Воспользовавшись поисковыми системами, возможно отыскать огромное количество видео-пособий, рассказывающих, как в гаражных условиях, не имея специального оборудования, проверить и настроить развал-схождение. Работа эта достаточно кропотливая и хлопотная, занимает достаточно много времени. Поэтому лучше обратиться в специализированные сервисные центры и сделать 3D развал-схождение на специальном стенде. Такое оборудование позволяет осуществлять диагностику с высочайшей точностью.

В некоторых СТО, помимо 3d, встречаются компьютерные и кордовые стенды. Такое оборудование может добиться высокой точности, а низкая и доступная стоимость активно привлекает автовладельцев.

Спортивные рычаги своими руками или кастомайзинг

Кастом или «колхозный тюнинг» применятся в случае дефицита средств. Но денег нет у многих, а умения есть не у всех, вот и выходит минимальный процент самодельных подвесок. Начнем с самого элементарного — спилим ограничители на нижнем рычаге. Выворот увеличился. Далее следует увеличить ход рейки, но так как у нас уже стоит новая рейка, то надобность отпадает. Переносим ушко крепления рулевого наконечника, тем самым увеличиваем угол поворота колеса. Можно самому переварить, а можно заказать готовый вариант. Но с рейкой мы не заканчиваем. Необходимо ее вынести вперед, дабы избавится от закусывания от тяг, стоящих под большим углом. Для этого отпиливаем крепления реки и выносим их, примерно на 20 мм вперед.

Остается только избавится от лишних помех. По внутренней стороне повернуть до конца помешают теншены, а по внешней лонжерон. Лечится увеличением нижнего рычага. Разрезаем его и ввариваем проставку на 30 мм. Последствия удлинения рычага тоже не заставили себя ждать. В него уперся наконечник. Поможет только тюненные наконечники со специальной геометрией. В итоге получаем искомый угол выворота.

Следует отметить, что для облегчения работы с преображением управления, следует избавиться в местах ведения работ лишних кузовных элементов. Некоторые мастера, настолько привыкают к такому виду, что отправляются на соревнования или ночные «покатушки» с «голым» передом. Но их действия не лишены логики, лишнее охлаждение ни когда не лишнее, тем более, что корч не для увеселительных прогулок по бульварному кольцу и эстетика ему не к лицу.

Развал колес

Развал — это угол между осью колеса и вертикалью. Развал бывает трех типов:

  • нулевой — верхняя и нижняя ось колеса одинакова;
  • отрицательный — верхняя часть завалена вовнутрь;
  • положительный — верхняя часть выступает наружу.

Нулевой угол развала достигается при движении транспортного средства, обеспечивает устойчивость и равномерное прилегание шины к дорожной поверхности. Отрицательный развал увеличивается пропорционально массе авто, отличается лучшей устойчивостью, однако износ шин увеличивается во внутренней части. Положительный угол встречается на старых авто и тракторах, компенсируя мягкость подвески и вес авто.

Регулировке развала поддается также и задняя подвеска, даже полузависимая. Например для переднеприводных автомобилей ВАЗ предусмотрены пластины отрицательного развала, которые устанавливаются между балкой и ступицей. Пластика смещает верхнюю ось колеса во внутрь, увеличивая устойчивость на поворотах и высокой скорости движения. На независимых подвесках предусмотрены развальные рычаги, которые также необходимо регулировать. Их наличие значительно увеличивает комфорт и безопасность движения.

Как правильно выставить углы развала колес:

Регулировка также производится на стенде. В зависимости от конструкции подвески, развал регулируется по-разному, а именно:

  • двухрычажная подвеска (ВАЗ 2101-2123, Москвич 412, ГАЗ 31105) — регулировка производится с помощью подкладывания шайб разной толщины под ось верхнего или нижнего рычага. Требуется открутить два болта оси рычага, и между балкой и осью вставлять шайбы, контролируя угол развала;
  • двухрычажная подвеска современных авто — предусмотрены болты-эксцентрики, которые вращаясь, уводят рычаг наружу или вовнутрь. На болт нанесены риски, указывающие градус регулировки;
  • задняя независимая подвеска имеет, минимум по одному рычагу на сторону, которым регулируются данные углы. Как правило, рычаг состоит из двух частей, соединенных между собой резьбовой осью, за счет чего рычаг удлиняется или укорачивается;
  • передняя подвеска МакФерсон — регулировка за счет положения амортизатора. Стойка амортизатора крепится к поворотному кулаку двумя болтами. Отверстия в стойке овальные, за счет чего, при ослаблении болта, амортизатор можно выдвинуть или задвинуть.

Регулировку развала делают вместе со схождением. Перед этим нужно убедится в целостности деталей подвески. На мониторе компьютера указывается реальный угол всех 4 колес. Как указано выше, для каждого типа ходовой части, регулировка производится по-разному: подкладывая или убирая шайбы, регулируя амортизационную стойку, вращая эксцентриковые болты или регулирую длину рычага.

Сколько по времени производится регулировка углов установки колес? В среднем занимает 30-40 минут, при условии, что все болты и соединения разработаны.

Угол кастера. Данный параметр отвечает за стабильное прямолинейное движение колеса. Для понимания угла кастера стоит взглянуть на расположение переднего колеса относительно арки: если оно смещено назад, это ухудшает характеристики управления, также угол кастера должен быть одинаков на одной оси. При правильно настроенном кастере, отпуская руль, машина движется прямо. Чаще всего угол кастера задан заводом-изготовителем и регулировке не поддается. При отклонении параметров требуется диагностика амортизационных стоек и рычагов передней подвески.

Важные уточнения по процедуре измерения углов установки колес

Предлагаемый метод дает возможность только определять углы установки колес (УУК), чтобы получить представление о текущих параметрах схода и развала. Дальнейшие работы по их регулировке можно проводить как своими руками (при наличии соответствующего опыта и знаний), так и в автомастерских.

Подразумевается, что замеры проводятся при исправной подвеске и нормальном давлении в шинах. Поэтому соответствующие работы, связанные с диагностикой и ремонтом ходовой части, не рассматриваются.

Также необходимо учесть, что в данной статье не рассматривается, какими должны быть углы схода и развала. Речь пойдет только о процессе их измерений. Полученные результаты в дальнейшем нужно сравнить с заводскими значениями, которые могут отличаться для автомобилей разных марок и моделей.

Перед замерами углов схода и развала необходимо разместить автомобиль на ровной твердой поверхности – например, на бетонном полу гаража. Заезжая на рабочую площадку, следует держать руль в нулевом положении. При этом колеса будут стоять максимально близко к тому положению, в котором они находятся при движении авто по прямой дороге.

Если же автомобиль после остановки будет подниматься на домкрате или подъемнике, это приведет к разгрузке подвески, затем колеса станут на пол недостаточно ровно. Для устранения таких погрешностей понадобятся поворотные круги или сдвижные платформы, которых большинство автовладельцев не имеют. Поэтому приподнимать кузов перед проведением замеров настоятельно не рекомендуется. Подвеска машины должна быть под привычной нагрузкой.

Начинать замеры следует с определения углов схода, поскольку именно эти параметры регулируются на большинстве моделей автомобилей. Данная характеристика определяется для каждого из четырех колес, поэтому ее иногда называют «полусхождением». Индивидуальный сход замеряют относительно продольной оси автомобиля. Ее можно построить несколькими способами, рассмотрим подробнее.

Как проводится процедура

Перед регулировкой УУК необходимо выровнять
давление в шинах и разгрузить багажник и салон авто, чтобы подвеска была в
исходном состоянии. На СТО используется разное оборудования для проверки и
выравнивания развала и схождения, что влияет на точность данных. Стенды бывают:

  1. Оптические — для определения угла
    используются световые трубки, генерирующие лучи света. Они проецируют
    изображение на плоскость с метками. Это самые первые стенды, которые обладали
    низкой точностью и постепенно почти вышли из эксплуатации.
  2. Лазерные — имеют схожий принцип
    работы, но вместо светового луча используется лазер. Его отличие в том, что луч
    способен не только выходить, но и возвращаться. Если он входит в ту же точку,
    из которой вышел, это означает нулевое схождение. Цена лазерных стендов
    довольно доступная, но точность все же низкая.
  3. Компьютерные — самый популярный
    тип стендов, поскольку более точный. Для считывания данных с колеса
    используются ИК-датчики или корды. В последних поколениях задействованы камеры
    и фотоэлементы.

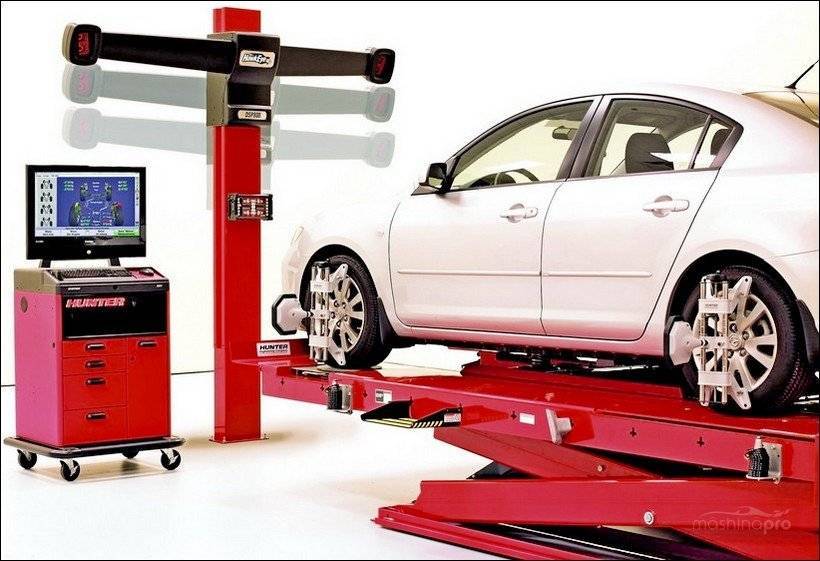

Компьютерный стенд для регулировки развала-схождения колес

Блоки обработки данных с компьютером, экраном
и цифровыми камерами позволяют наиболее точно определить схождение или развал
колесного диска по отношению к кузову. Благодаря считыванию оптикой на

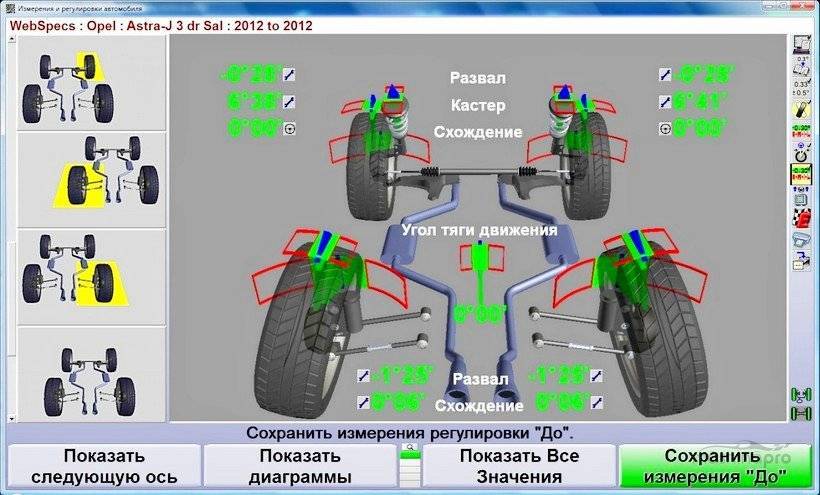

компьютере строится 3D модель и видны любые отклонения от нормативов, которые
обозначаются на экране как визуально — рисунком, так и в цифрах. Крепить к
колесам нужно только небольшие мишени. Сбор информации происходит сразу с
четырех шасси — заезжать последовательно передом или задом на машине не нужно.
Но стоит такое оборудование дороже других, хотя быстро окупается за счет
высокой скорости обработки данных и востребованности со стороны клиентов.


Построение
3D модели развала схождения на компьютере

Процедура проводится в такой
последовательности:

  1. Автомобиль
    загоняется на стенд и оставляется с ровным положением колес.
  2. К покрышкам
    фиксируются мишени. Установка происходит непосредственно на шины, поэтому
    краска на дисках не повреждается.
  3. Включаются
    одновременно четыре камеры на стойке, собирающие всю информацию.
  4. Настраиваются
    мишени, для чего машина немного прокатывается.
  5. Блок
    управления сообщает о развале и схождении на левой и правой стороне
    автомобиля, а также определяет угол тяги движения.

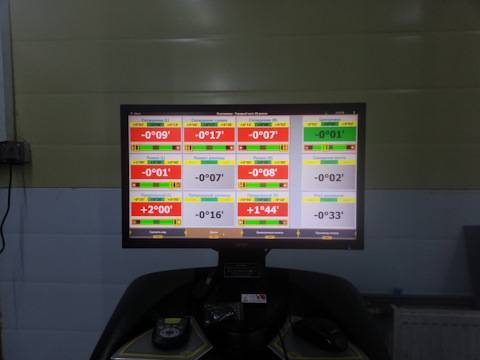

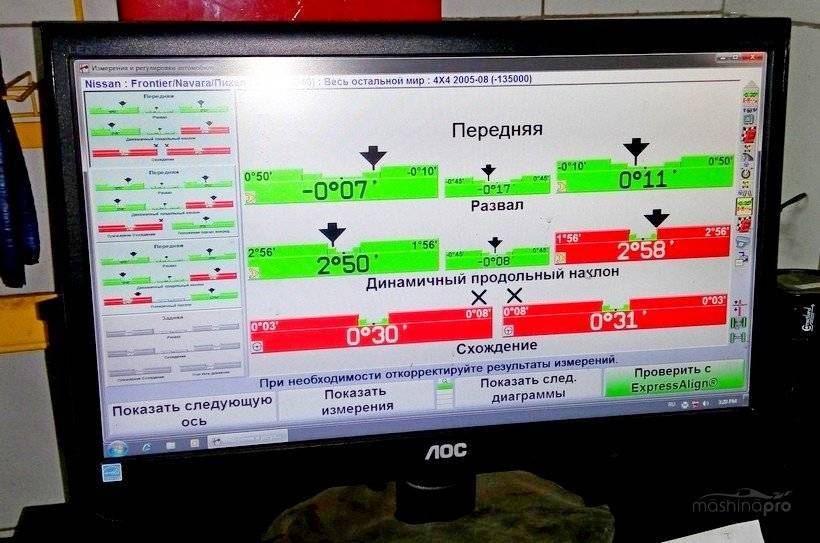

Нормальные значения отображаются зеленым
цветом, а красные — указывают, что нужно регулировать. Вся процедура проверки
занимает не более 10 минут. Если в фактических данных есть отклонения от нормы,
то каждое колесо поочередно ослабляется (крепления рычагов подвески) и
регулируется до выхода значений в зеленый диапазон. Для отчетности можно сразу
распечатать результаты проверки на принтере.


Компьютер
подсвечивает красным сторону, нуждающуюся в регулировке

Как отрегулировать развал-схождение своими руками?

Многих автовладельцев интересует, как сделать регулировку колес своими руками. Их можно понять, ведь не всегда есть автосервис с необходимой техникой в ​​нужный момент.

Но прежде чем перейти к описанию, которое является обязательным для любой автомобильной процедуры, необходимо уточнить несколько моментов:

  • Что такое регулировка углов установки колес?
  • Зачем нужна такая корректировка?
  • Когда следует регулировать развал?
  • Что может потребоваться для выполнения работы?
  • Алгоритм одинаков для всех автомобилей?
  • Как осуществляется регулирование?

Только тогда вам станет ясно, сможете ли вы справиться с задачей самостоятельно.

Где делать развал-схождение?

Новые автомобили из салона вряд ли побудят владельца в ближайшие несколько лет обращаться на СТО за этой операцией. А вот машины вторичного рынка – частые гости у мастеров станций техобслуживания. Но что они могут нам предложить? К кому лучше ехать? Действительно, рекламы пестрят множеством сложных названий методик развала-схождения, и начинающему автолюбителю разобраться в этом сложно. Сделать развал-схождение вы можете в профессиональном техцентре СТО Открытие.

Проверка развал-схождения на СТО

К общему счастью, прогресс не стоит на месте, и анализ совершенствуется. В гонке за клиента станции закупают новейшее оборудование и редко где можно увидеть, например, оптические стенды развала-схождения. Именно они были самыми первыми. Чуть чаще встречаются лазерные установки, по принципу близкие к предыдущему способу, но ошибаются они реже и менее существенно. Лидирует по качеству услуг и надежности компьютерный анализ развала-схождения, но и он бывает нескольких видов.

Признаки нарушенного развала-схождения

Как гласит «мануал» автослесаря: «…для отечественного автопарка ранних годов выпуска периодичность проверки «геометрии» составляет 10 000…15 000 километров…», для автомобилей же иностранного производства специалисты рекомендуют проводить диагностику каждые 30 000 километров пробега. По мне, так это слишком размытый показатель, который совершенно не отражает реалии современных эксплуатационных условий. Согласитесь, тяжело привязать к данным рекомендациям любителя бездорожья на тюнингованном «Паджеро», который активно «собирает» все кочки и ухабы, и дедушку на «семёрке», для которого преодоление дорожной неровности связано с полной остановкой автомобиля. Поэтому для определения состояния углов развала-схождения передних и задних колёс могут служить следующие признаки:

  • при прямолинейном движении автомобиль ведёт в сторону;
  • при положении колёс, соответствующем движению прямо, перекладина рулевого колеса смещена в сторону;
  • отсутствует курсовая устойчивость (автомобиль выказывает непривычное поведение, «рыскает» по сторонам);
  • запоздалая реакция на поворот рулевого колеса;
  • «тугой» руль;
  • при торможении машина «уходит» в сторону, на разворот (когда тормозная система исправна);
  • при максимальных углах поворотов радиусы значительно различаются друг от друга (колёса могут задевать подкрылки);
  • при выходе из поворота руль не возвращается;
  • нехарактерный шум покрышек во время движения;
  • неравномерный износ резины.

Для того чтобы вас не смущал последний пункт данного списка «симптомов», необходимо периодически проверять давление воздуха в шинах, как, в принципе, и гласит инструкция по эксплуатации автомобиля. В норме износ покрышки должен вызываться условиями её эксплуатации, а не следствиями механических неисправностей подвески автомобиля.

Примеры и причины преждевременного износа

Помимо этого существует также внеплановая необходимость проверки и регулировки углов развала-схождения. Как правило, данная процедура должна проводиться после:

  • сильных ударов, ведущих к повреждениям или смещениям деталей подвески;
  • долговременной и агрессивной езды по неровностям;
  • изменения клиренса автомобиля (косвенный признак «усталости» стоек, амортизаторов и резиновых элементов подвески);
  • снятия и установки стоек, балки с рычагами;
  • замены элементов подвески (шаровых опор, сайлентблоков рычагов и тяг);
  • замены элементов рулевой системы, влияющие на положение колёс (рулевая рейка, а также её наконечники и тяги);
  • после того как были установлены автобаферы или прочие варианты проставок на авто.

Углы установки колес в легковом автомобиле

Колеса, которые поворачиваются для осуществления маневров при движении, называются управляющими. По умолчанию регулируются именно эти колеса. В некоторых моделях, например, Chevrolet Lacetti, регулируют схождение передних и задних колес. С 1987 года появились легковые автомобили, у которых управляющими являются все четыре колеса.

Угол между плоскостью колеса и вертикальной продольной или поперечной плоскостями, угол между осью вращения управляющего колеса и вертикалью называют углами установки колес. В зависимости от типа подвески угол может быть регулируемым или жестко установленным на заводе, на весь срок эксплуатации узлов ходовой части. Перед регулировками УУК устанавливается штатное давление в камерах. Весь дополнительный груз удаляется и пассажиры с автомобиля высаживаются.

Определения

В общем случае конструктивно различают УУК: 1. Угол между плоскостью колеса и продольной вертикальной плоскостью в направлении движения, указанный на рис. 1, называют схождением колес. Различают положительный (изображен на рисунке) нулевой и отрицательный сход. На легковых автомобилях предусмотрен положительный угол, когда расстояние А меньше величины В. Стрелкой указано направление движения вперед. Иногда схождение измеряется как разница значений В-А. Это более практично. В инструкции по эксплуатации указан тип измерений и допустимые значения. Рис. 1.

2. Угол между вертикальной продольной плоскостью и плоскостью вращения колеса, указанный на рис. 2 называют развалом колес. В большинстве случаев в инструкции от завода указывают для регулировки положительное значение угла, указано на рисунке слева. Рис. 2.

3. Угол между осью поворота колеса и вертикалью как показано на рис. 3, называется кастер (кастор). Как правило, этот угол устанавливается на заводе. Он не подлежит регулировке в процессе эксплуатации. На схеме изображен положительный угол. Рис. 3.

4. Угол между осью поворота колеса и вертикалью на виде спереди, как изображено на рис. 4, называется углом поперечного наклона оси поворота. Угол устанавливается на заводе. На автомобилях со шкворнем в подвеске этот угол называют углом наклона шкворня. Рис. 4.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
