Регулятор холостого хода – как поддержать его в рабочем состоянии?

Причины поломки. Проверка узла

Причины неисправности регулятора ХХ — обрывы обмотки эл. двигателя и подклинивания иглы из-за грязи или коррозии. Но не всегда «виновником» отсутствующего холостого хода является датчик. Поэтому перед снятием и проверкой датчика проверьте цепь его питания.

Для всех проверок потребуется мультиметр. Цепь питания проверяется прибором, переведенным в режим «вольтметр». Диагностика проста – отсоединяем от регулятора колодку с проводами, «минусовой» щуп мультиметра подключаем к массе, а плюсовой — к выводам, обозначенными буквами «А» и «D». При включенном зажигании делаем замеры. При исправной цепи показания должны соответствовать номинальному напряжению цепи. Если напряжения нет, следует проверять ЭБУ и реле, отвечающие за питание датчика.

Для удобства проверки самого датчика снимите его с авто. Для этого потребуется только отвертка. Чтобы снять деталь, нужно:

  1. Обесточить бортовую сеть (снять клемму с АКБ).
  2. Найти регулятор (установлен на дроссельном узле).
  3. Отсоединить проводку (предварительно воздействовав на фиксатор).
  4. Выкрутить два винта крепления;
  5. Извлечь регулятор.

Проверяется элемент тем же мультиметром, но переведенным в режим «омметра». Щупы сначала подсоединяем к выводам «А» и «В», а после — «С» и «D». При этом замере показания составляют 50-55 Ом. После подключаем щупы к выводам «А» и «С», а затем – к «В» и «D». При этой проверке омметр показывает бесконечность.

Если показания соответствуют, обрыва внутри датчика нет, а его неправильная работа обусловлена подклиниванием иглы.

Существует альтернативный способ проверки, который не требует использования измерительных приборов. Делается такая проверка просто:

  1. Снимаем датчик с авто.
  2. Подсоединяем обратно к нему колодку с проводами.
  3. Запитываем бортовую сеть (подключаем АКБ).
  4. Держа регулятор в руке, прикладываем к нему палец.
  5. Просим кого-то включить зажигание.

Если элемент исправен, в момент включения зажигания игла сместится, что будет хорошо чувствоваться пальцем. Подклинивание иглы устраняется путем промывки. Для этих целей используется WD-40 или чистящий аэрозоль для карбюраторов. Этими средствами обрабатываем иглу и пружинку. Далее просушиваем датчик и проверяем работоспособность. Если обнаружен обрыв обмотки в регуляторе или промывка результата не принесла, деталь меняем.

Ещё кое-что полезное для Вас:

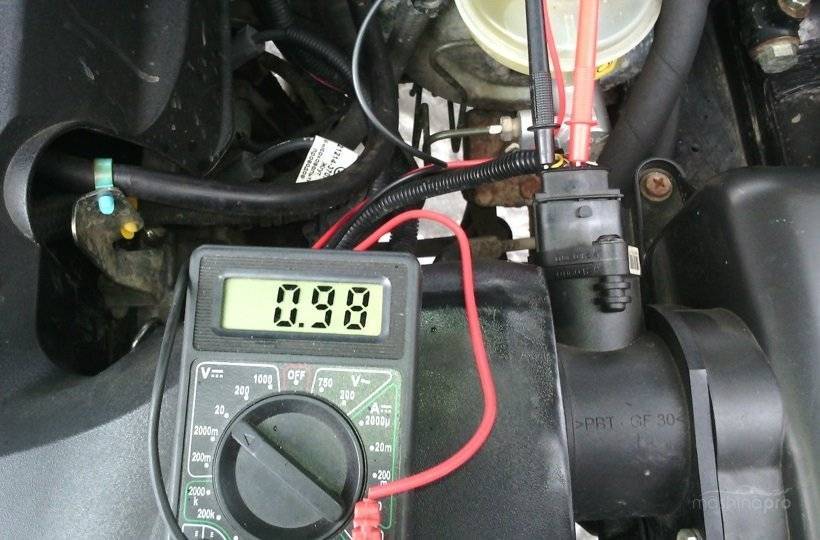

Проверка РХХ мультиметром

Наиболее эффективной является проверка РХХ мультиметром. Этот способ подразумевает измерение тока на разъеме регулятора при включенном зажигании. Если тестер покажет, что питания нет – это явный признак обрыва цепи. Также можно проверить напряжение статорной обмотки

Во время процедуры важно следить за тем, чтобы клеммы тестера были подключены правильно, так как у ШД 2 обмотки

Обязательно нужно протестировать наличие тока на самом датчике. Его можно проверить тем же самым тестером. Сначала щупами нужно коснуться клемм А и В, потом С и D. Сопротивление должно находиться на уровне 53 Ом.

Затем то же следует проделать и с другими парами — В и D и А и С. На них сопротивление должно стремиться к бесконечности.

Для применения другого способа датчик (зонд) придется демонтировать. Его можно вынуть из посадочного места, отсоединив колодку и открутив 2 винта. Подсоединяем клеммы, пальцем касаемся иглы ДХХ. Усилий прилагать не нужно – во время отключения датчик просто обязан максимально выдвинуть иглу. Это значит, что во время прокручивания ключа зажигания обязательно должен чувствоваться толчок. Если иголка не выдвинулась, это говорит о неисправности датчика.

Полноценный осмотр РХХ может быть проведен только на станции техобслуживания с применением специального оборудования. Хотя и мультиметр тоже даёт неплохие результаты.

Диагностика датчика

Проверить клапан холостого хода можно самостоятельно. Его неисправности можно разделить на две части: механические и электрические. Есть несколько методов проверки.

Визуальный осмотр

Для начала необходимо провести визуальный осмотр. Таким образом можно обнаружить дефекты корпуса, износ иглы, образование нагара. В случае образования отложений, почистить можно средством очистки карбюратора. Также рекомендуется почистить весь дроссельный узел, т. к. он в похожем состоянии.

Использование диагностических программ

Работу РХХ можно проверить с помощью диагностического адаптера и специальных программ. Например, можно использовать самый простой адаптер ELM327 и программу OpenDiagMobile. В меню программы нужно выбрать желаемое положение регулятора ХХ и посмотреть за работой клапана. Лучше выставлять минимум на 20 шагов больше, чем текущее положение.

Проверка проводки

Для этого нам понадобится мультиметр. На заглушенном двигателе снимаем разъём с датчика. Выставляем на измерительном приборе предел измерения 0-20 В постоянного напряжения. Измеряем напряжение на разъеме. В обычном случае должно быть 12 В.

Проверка сопротивления регулятора

Для этого нам понадобится измерить сопротивление между выводами A, B, а также C и D после отсоединения клеммы датчика. Мультиметр переводим в положение измерения сопротивления на пределе 0-200 Ом (Ω).

Нормальным значением является показатель в пределах 50-55 Ом. Сопротивление между A и C, B и D должно быть равно бесконечности.

Проверка с дроссельным узлом

Есть ещё один способ диагностики РХХ. Для этого понадобится снять дроссельный узел со шпилек вместе с датчиком.

При подключении разъема клапана и включении/отключении зажигания можно вживую наблюдать за работой РХХ. Посмотреть как работает игла, не затирает ли где-нибудь, проверить равномерность хода, услышать подозрительные звуки.

Фильтр воздушной очистки

Фильтрующий элемент воздуха необходим для предварительного очищения воздуха от частиц пыли, грязи и сажи перед его смешиванием с топливом, и последующим попаданием в камеру сгорания.

Если фильтр Opel Astra H загрязнен, то воздух преодолевает повышенное сопротивление перед попаданием во впускной коллектор либо поступает в него с перебоями, что негативно сказывает на процессе смешивания с горючим. В результате этого можно ожидать:

  • Повышенных оборотов двигателя.
  • Увеличенный расхода топлива.

Для устранения неполадок достаточно заменить фильтр на новый. Лучше отдать предпочтение оригинальной продукции, так как в таком случае он прослужит дольше.

Как отличить контрафактную продукцию от оригинала?

Рынок автомобильных запчастей переполнен некачественными деталями и расходными материалами. Рассматриваемый регулятор не является исключением. Поэтому задача каждого владельца автомобиля ВАЗ-2110 заключается в том, чтобы приобрести оригинальные изделия

Итак, рекомендуем обратить внимание на следующие нюансы, которые помогут отличить некачественные изделия и обезопасить транспортное средство:

корпус регулятора изготовили из металла. При этом длина корпуса подделки меньше (чем у оригинала) на 1 мм;
на поверхности корпуса находится три заклепки светлого цвета. В контрафактных изделиях заклепки не имеют шляпок

Также рекомендуется обратить внимание на диаметр шляпок, который должен составлять ровно 3 мм;
на подделках обычно используется резиновое кольцо чёрного цвета. На оригинальных деталях этот элемент имеет светлый оттенок;
навивка пружин на контрафактной продукции имеет частый шаг

Также проволока пружины имеет меньшую толщину;
наконечник на оригинальных деталях выполнен в светло сером цвете.

Разновидности неисправностей регулятора ХХ на Приоре

Как уже упоминалось выше, из строя такая деталь выходит редко, если только на автомобиле стоит не дешевая подделка. Однако поломки этого устройства возникают и, как правило, случается это при следующих дефектах:

  1. Пробуксовка — возникает, когда изнашивается червячный механизм шагового двигателя. Пробуксовывание приводит к тому, что ЭБУ не способен выставить необходимое количество шагов для открытия канала на нужное расстояние.
  2. Заклинивание — чаще всего, блокируется клапан в закрытом положении. Это случается, когда водитель включает зажигание, и регулятор выставляется в нулевое значение (при этом случается неисправность электрической цепи или повреждение штока). При заклинившем штоке в закрытом положении, двигатель автомобиля завести можно только путем нажатия педали акселератора. Если таким способом удается завести двигатель, то явно причина в неисправности регулятора ХХ.
  3. Неисправность шагового привода — случается по причине обрыва в цепи обмотки статора (одной из обмоток).
  4. Подсос воздуха — на корпусе РХХ имеется уплотнительная прокладка, которая предотвращает вероятность подсоса воздуха через корпус изделия. Если прокладка повреждена, то это приведет к поступлению избыточного количества воздуха, и как следствие, будут нестабильные обороты.
  5. Люфт штока в осевом и радиальном направлении. Если вы сняли РХХ, и вручную перемещая шток, обнаруживается его свободный ход, то это считается серьезной неисправностью. Проявляется такая неисправность обычно в процессе управления автомобилем, когда сбрасывается газ, и двигатель работает на холостом ходу. За счет наличия люфта, шток запаздывает с открытием канала ХХ, поэтому двигатель глохнет. Люфта не должно быть как при его перемещении в осевом направлении, так и в радиальном. Наличие люфта свидетельствует о необходимости замены изделия, но никак не подлежит ремонту.
  6. Повреждение корпуса РХХ — зачастую это случается, когда на автомобиль ставится неоригинальный китайский элемент. От вибраций двигателя происходит повреждение заклепок, и как следствие, регулятор попросту рассыпается. Даже при условии того, что изделие можно починить, установив новые заклепки, эксплуатировать его далее не рекомендуется.
  7. Засорение конусного клапана — часто в ходе эксплуатации авто на клапане образуется нагар, состоящий из пыли и масляных веществ. Пыль поступает из воздуховода, когда долго не меняется воздушный фильтр. Масляные вещества в дроссельный узел приходят вместе с картерными газами. Вероятность того, что клапан РХХ загрязнен, можно определить по засорению заслонки. Клапан с большим количеством загрязнений не может выставиться в ноль, и обеспечить полное закрытие канала. Кроме того, от загрязнений происходит перекос штока.

Большинство из вышеперечисленных неисправностей можно выявить визуально. Поломки в электрической цепи можно определить, используя мультиметр. И именно о том, как выявить всевозможные виды неисправностей регулятора на Приоре, выясним далее.

Типичные неисправности

Проблемы с
электрической проводкой становятся причиной обрыва питания. Также в разъемах
могут окислиться контакты. Из-за ненадежного соединения диагностику провести
трудно, и тогда неисправность может проявляться время от времени.

Типичной неполадкой является поломка электрического моторчика – загрязнение штока приводит к его некорректному ходу. Кроме этого, уплотнительное кольцо может разрушиться
(вследствие чего начинается подсос воздуха), а шток – износиться. Исправный
шток работает без «закусываний», “червяк” должен функционировать без
проскальзываний.

Среди названных неисправностей самая распространённая – загрязнение штока. В каналах дросселя копится грязь. Если вы давно не чистили заслонку дросселя, наверняка именно нагар на штоке создает проблемы, но точно причину можно определить, только выполнив РХХ.
Нужно снять устройство с дросселя, промыть его средством для очистки карбюратора.

Критического накопления грязи лучше не допускать, ведь повышенные нагрузки на
электромоторчик способны сильно навредить этому элементу. Из-за повышенных
нагрузок может выйти из строя резистор ЭБУ. Также нагрузка провоцирует
сопротивление нагара движению штока. Стоит резистор недорого, но для его замены
придётся обращаться в сервис, а там ещё возьмут и за работу.

Конструкция, предназначение и принцип действия датчика

Российские автолюбители считают, что наличие инжектора в авто позволяет не прогревать ДВС, но это неверно. Нельзя перенапрягать силовой агрегат. При запуске ДВС он должен поработать в течение определенного времени без высоких оборотов. Сам инжектор регулирует холостой ход, а датчик используется для обеспечения стабильных оборотов при появлении нагрузки на ДВС. И в 8-, и в 16-клапанных моторах используются идентичные контроллеры холостого хода.

Само устройство, представленное в виде мелкогабаритного электрического агрегата, включает в себя следующие элементы:

  • пружинный элемент;
  • шаговый электрический моторчик;
  • шток, оснащенный иглой на конце.

Наличие работоспособного датчика обеспечивает возможность корректной регулировки объема горючего, подающегося в камеры сгорания. Объем топлива может быть меньше либо больше, речь идет о подаче бензина при движении на холостых оборотах. Процедура регулировки горючего осуществляется посредством вытягивания либо втягивания иглы устройства, предназначенной для перекрытия канала подачи бензина.

Схема работы РХХ на «десятке»

Регуляторный прибор монтируется в моторном отсеке. Датчик устанавливается рядом с узлом, предназначенным для управления заслонками. С этим узлом устройство соединяется посредством специальных фиксирующих винтов.

Нюансы приобретения нового регулятора ХХ

Цена новой детали колеблется в пределах 300 – 1000 рублей (конечно, есть и дороже). Низкая цена и продолжительные реанимационные мероприятия делают абсолютно нецелесообразным ремонт клапана холостого хода. Легче приобрести новый.

Нужно обратить внимание на некоторые особенности:

А) Во-первых, покупка контрафактной продукции может обернуться большими проблемами с двигателем вашего автомобиля. Мизерная экономия, в дальнейшем, грозит большими затратами. Поэтому, покупайте оригинальную деталь, известных производителей.

Подделку можно определить по некоторым признакам:

— нет меток на упаковке;

— на корпусе стикер должен быть в рамке – на поддельных деталях рамка отсутствует;

— кончик штока окрашен в черный цвет;

— уплотнение должно быть широким, красного цвета. На контрафакте – тонкое, черное;

— заклепки не имеют шляпок или шляпки менее 3 мм;

— оригинальная пружина – черного цвета, с частыми витками. Здесь же, пружина серебристого цвета, имеет мало витков;

— корпус меньше оригинального на 1 мм.

В) во-вторых, изучите маркировку снятого с автомобиля регулятора. Есть четыре вида маркировок, пронумерованных под символами, последние цифры которого: 01, 02, 03, 04. Взаимозаменяемыми могут быть регуляторы, с маркировками 01 и 03, либо 02 и 04. А вот заменить, к примеру, 01 на 02 или 03 на 02, не получится. Поэтому, посмотрите номер на вашей детали, и учтите это при покупке новой.

Купите запасную деталь, пусть она лежит у вас в бардачке. Много места не займет, зато выручит на дороге.

Как проверить датчик холостого хода?

Работа РХХ не
связана с ЭБУ. Блок управления силовым агрегатом устанавливает необходимый вылет
штока. Делает он это, подавая определенное количество электрического тока на
шаговый моторчик. Но электроника не способна определить расположение штока, из-за
чего фиксации настоящих и необходимых значений не происходит. Поэтому при
появлении проблем не загорается Check Engine. При самостоятельной диагностике
обычно удаётся выявить только незначительные повреждения.

Ниже типичные ошибки с расшифровками:

  • Р0505 — означает, что неисправность кроется в цепи
    управления;
  • Р0506 — произошла блокировка датчика, обороты понижены;
  • Р1509 — цепь устройства перегружена;
  • Р1513 — в цепи управления произошло КЗ;
  • Р1514 — в цепи обрыв (замыкание также возможно).

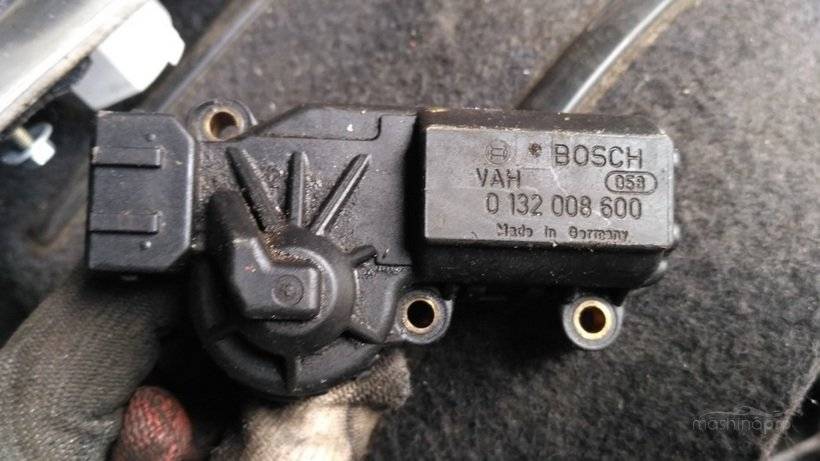

Виды и конструкции РХХ

Внешний вид датчика напоминает электрический двигатель, имеющий коническую иглу. Прибор ответственен за подачу нужного количества воздуха в обход дроссельной заслонки на холостом ходу.

Существуют несколько разновидностей подобных датчиков:

  1. На основе соленоида. Это наиболее простой вариант устройства. При подаче напряжения на обмотки прибора срабатывает сердечник и помещается в специальное гнездо для сокращения диаметра проходного канала. В результате становится меньше объём подачи воздуха. Данный регулятор стоит дёшево из-за простоты конструкции. Работает этот прибор только в закрытом либо открытом положении.
  2. Шаговый. В него входят обмотки и кольцевой магнит. Вращение основного ротора происходит благодаря шаговой подачи напряжения на все элементы конструкции под воздействием электромагнитной силы. Открытие воздушного протока регулируется исполняющим механизмом в зависимости от того, где расположен ротор.
  3. Роторный. Подача воздуха регулируется поочерёдными частотными импульсами. Конструкция датчика похожа на соленоидную PXX. Главную роль в конструкции играет ротор.

Признаки поломки

По определенным признакам можно определить, что РХХ вышел из строя и нуждается в ремонте, либо полноценной замене на новое устройство.

К таковым признакам относят:

  • Плавающие обороты на холостом ходу;
  • Проблематика запуска двигателя, он заводится с трудом даже при нажатой педали газа;
  • Не удается повысить обороты, даже когда двигатель достаточно прогрелся;
  • Двигатель начинает неожиданно глохнуть, когда осуществляется переход на нейтральную передачу;
  • Обороты снижаются при включении энергопотребляющих приборов — печка, кондиционер, аудиосистема, фары и пр.

Но замена регулятора — не всегда верное решение. В некоторых случаях снятие старого датчика и установка на его место нового устройства результата не принесет. А все потому, что виновниками неисправности могут оказаться другие элементы, такие как свечи зажигания или же топливный фильтр.

Проверка функциональности

Если двигатель глохнет, обороты плавают, оказываются повышенными, нужно обязательно проверить, работает ли РХХ.

Для проверки потребуется для начала демонтировать крепления дроссельного узла, а потом аккуратно сместить его буквально на 10 миллиметров.

Вам понадобится вольтметр, с помощью которого можно проверить, идет ли на датчик напряжение и какие его показатели. Заранее подключите минусовую клемму от аккумуляторной батареи на массу, а вольтметр подключите к выводам, обозначенным буквами A и D. Далее сверяемся с таблицей.

Показания

Что означают

На вольтметре менее 12В

Это говорит о том, что вероятнее всего аккумулятор разрядился

На измерителе нет никаких данных

Проблему следует искать в цепи проводки или же в электронном блоке управления двигателя

Вольтметр показывает 12В и более

Обязательно проверьте сопротивление регулятора холостого хода. С ним проблемы. К 4 выводам подключается тестер. Нормальные показания сопротивления — 50 или 55 Ом

Дополнительно сделайте попарную проверку. При этом сопротивление должно оказаться бесконечно большим. Если датчик ХХ показывает другие цифры, тогда регулятор нуждается в обязательной и немедленной замене.

Есть другой способ проверки работоспособности устройства. Для этого нужно достать датчик и подсоединить колодку. Пальцем нажимайте на иглу и наблюдайте за ее выдвижение. При выключении зажигания должен произойти толчок иглы.

В случае отсутствия толчка можно еще попробовать решить проблему методом простой чистки устройства. Воспользуйтесь универсальным и всемогущим средством под названием WD40. Смочите им тщательно весь механизм и, вооружившись ватными палочками, очистите все, до чего сможете добраться

Особое внимание при очищении уделяйте игле со штоком

Если эти меры не помогли, не остается ничего другого кроме как заменить РХХ.

Чтобы выполнить замен регулятора ХХ, профессионалом быть не обязательно. Сделав работу самостоятельно, вы получите полезный опыт, а также сможете сэкономить приличную сумму денег.

Вся процедура должна выполняться в строгой последовательности, что позволит сделать все грамотно и качественно. Может даже лучше, нежели на станции технического обслуживания.

  1. Обесточьте свой автомобиль. Для этого достаточно просто снять минусовую клемму с аккумуляторной батареи вашего автомобиля. Короткие замыкания и удары током нам не нужны.
  2. Отключите колодку от датчика. В случае с инжекторным двигателем, установленным на ваш ВАЗ 2110, для отключения колодки достаточно просто нажать на пластиковый фиксатор.
  3. Отсоедините два винта. Причем лучше сначала откручивать левый крепежный элемент, а после него — правый винт.

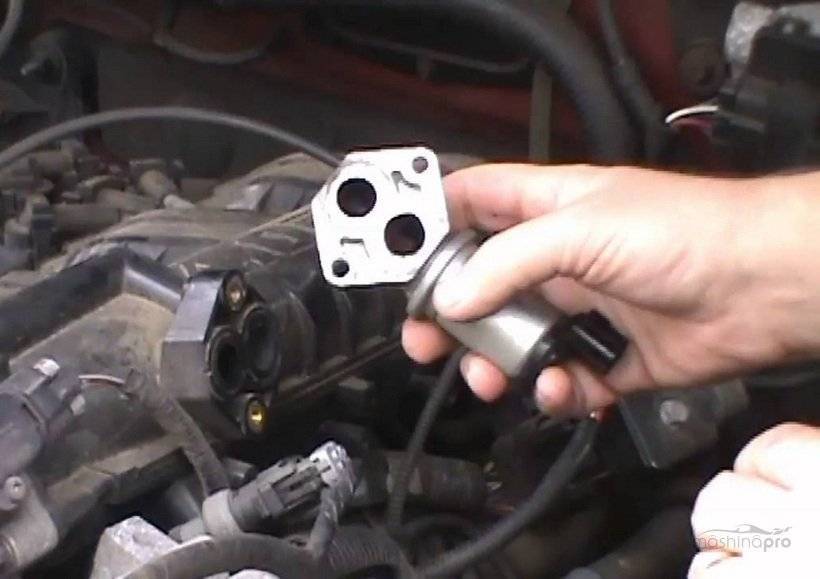

Снятие устройства

  1. Это позволит добиться желаемого — снять регулятор холостого хода. Дальнейшие операции просты, как и все предыдущие мероприятия.
  2. Перед установкой нового датчика на его законное место, воспользуйтесь обычным моторным маслом, с помощью которого обрабатывается уплотнительное кольцо.
  3. Осмотрите состояние этого самого уплотнительного кольца. При длительной эксплуатации уплотнитель может деформироваться, покрыться трещинами. В этом случае лучше заменить его на новый.
  4. Далее наступает этап калибровки. Серьезных усилий прикладывать не придется, поскольку все основные задачи по калибровке возьмет на себя электронное реле.
  5. Включите на несколько минут зажигание, а затем выключите его.
  6. Если после проведенных операций и калибровки обороты перестали плавать, они не повышенные и стабильные, все вы сделали верно, и именно датчик ХХ был всему виной.

Как видите, РХХ — это достаточно важный элемент в системе автомобиля, за которым необходимо тщательно следить. Приятен тот факт, что в случае возникновения неприятностей с регулятором его всегда можно за считанные минуты заменить своими собственными руками.

Диагностика РХХ

В идеале диагностика регулятора должна производиться на стенде, который сможет воспроизвести импульсы бортового компьютера. На практике это дорого, используются бюджетные способы проверки. В любом случае алгоритм действий на начальном этапе одинаковый:

  1. затягивается ручной тормоз, под колеса устанавливаются противооткатные устройства – башмаки;
  2. отключайте клемму «-» от батареи АКБ;
  3. зная, где находятся датчики ДПДЗ и ДМРВ, определяется местонахождение РХХ;
  4. клапан отключается от бортового компьютера (вытаскивается штекер из разъема).

Демонтаж клапана

Дальнейшие шаги отличаются для разных методов проверки.

Проверка вручную

Простейшим методом, как проверить РХХ в электронной системе распределения впуска, является ручная диагностика (потребуется помощник):

  1. отсоединяется штекер РХХ из разъема;
  2. откручиваются два винта, прибор демонтируется;
  3. регулятор вновь подключается к ЭБУ, но остается в руках мастера;
  4. помощник заводит двигатель, шток в это время должен втянуться в катушки полностью, затем, получив импульс от компьютера, выдвинуться на некоторое расстояние.

Ручная проверка РХХ

Другими словами, проверяется работоспособность штока, владелец убеждается, что эта деталь не погнута, не заклинивает внутри клапана. Однако, это не дает 100% гарантий, что данная модификация РХХ полностью соответствует прошивке ЭБУ контроллера. Игла выдвигается, но на неизвестную величину. В первом случае проверяется разъем, во втором – штекер, маркировка имеется только на штекере.

При классическом варианте проверки «от простого к сложному» этот этап является начальным, дальше следует проверить целостность проводов и катушек, состояние байпасного канала, износ иглы. Только после указанных действий можно собрать самодельный стенд с импульсной подачей напряжения для комплексной диагностики РХХ.

Диагностика мультиметром

На этом этапе понадобится тестер РХХ проверяется этим прибором в двух режимах:

  • омметром – при замыкании щупами мультиметра контактов C – D и A – B сопротивление должно иметь значение 40 – 80 Ом, D – C и A – D равняться бесконечности;
  • вольтметром – при включении зажигания величина напряжения достигает 12 – 20 В.

proverka-testerom

Импульсная проверка на самодельном стенде

Поскольку стенд стоит 1 500 – 1800 рублей, а регулятор 300 – 500 рублей, покупка прибора экономически не выгодна рядовому пользователю. Простая схема без микрочипов приведена ниже:

  • в ней использована 6 В зарядка от любого мобильного устройства;
  • колодки штекеров имеются в свободной продаже;
  • вначале нужно отключить РХХ от бортового контроллера, затем проверяется ход штока;
  • яркое свечение лампы на схеме свидетельствует о неисправности самого штока;
  • если лампа горит в пол накала, узел считается исправным.

Схема приспособления для проверки РХХ

Использование чистящего средства позволит восстановить работоспособность штока, но только при засорах. Если эта деталь согнута, нужно заменить регулятор целиком.

Порядок действий

Для работы нам понадобится ноутбук и диагностический кабель.

Ноутбук

Ноутбук или же планшетный компьютер под управлением настольной версии операционной системы Windows, а также специальное программное обеспечение, которое предназначено специально для вашей марки автомобиля. Конечно же, можно подключить и стационарный компьютер, но будьте тогда готовы вынести его на улицу, непосредственно к капоту автомобиля.

Диагностический кабель для подключения к ЭБУ

Также, нужно будет приобрести кабель подключения бортового компьютера к лэптопу. Как правило, эти кабели делятся на несколько основных видов, которые не очень сильно различаются между собой. Определитесь только с тем, какая версия разъёма используется в машине. В самых старых моделях — это первая версия, а в более новых — вторая версия разъёма. Порт имеет такую форму, что подключить его неверно у вас не выйдет.

ELM-327 (блютуз) — самый популярный диагностический кабель у автолюбителей

ELM-327 (проводная версия) — не менее популярный диагностический кабель у автолюбителей

Как только подключение к бортовому компьютеру выполнено, в запущенной на лэптопе программе, можно будет просмотреть все параметры работы автомобиля, а также те ошибки, которые возникли в процессе. Коды ошибок можно найти в сопутствующей к программе документации или же в Сети Интернет.

При необходимости, на бортовой компьютер может быть установлена новая прошивка. Это делается возможностями всё той же диагностической программы.

Процесс установки параметров регулятора холостого хода на Приоре

После замены РХХ на автомобиле или снятия штатного устройства для его проверки, необходимо обязательно выполнить такую процедуру, которая называется установкой параметров или сброс счетчика. Производится процедура достаточно просто, для чего следует сделать такие манипуляции:

  1. Включить зажигание на 5 секунд, после чего его выключить.
  2. Снова включить, а затем выключить.
  3. Запустить двигатель, и прогреть его 5 минут.
  4. Этого вполне достаточно, чтобы установить параметры РХХ.

После этого контролируем изменения в работе двигателя. Улучшения свидетельствуют о том, что РХХ действительно был неисправен.

В завершении следует отметить важность рассмотренного устройства. На Приоре РХХ часто является причиной плавающих оборотов

И зачастую причина скрывается не в качестве изделия, а засорении клапана, который за счет отложений, не может качественно произвести открытие канала на нужную величину шагов. Причиной его загрязнения является пыль при несвоевременно заменяемом фильтре, а также картерные газы, которые налипают на поверхности РХХ. Однако масляные отложения не страшны, как поступающая в коллектор пыль. Возьмите себе за правило своевременно менять воздушный фильтр, чтобы увеличить ресурс не только РХХ, но и всего двигателя в целом.

Методы решения проблемы

Прежде чем преступить непосредственно к процессу решений проблемы необходимо понимать, что диагностику и ремонт данных узлов стоит выполнять, только со знанием дела. Также, стоит отдельно отметить, что для карбюраторного и инжекторного двигателя будут разные методы диагностики, но принцип возникновения причин один и тот же.

Итак, стоит последовательно разобраться в диагностических и ремонтных работах, которые устранят высокие обороты холостого хода.

Датчик РХХ

На карбюраторных двигателях не часто можно встретить датчик регулировки холостого хода. Обычно это делается при помощи винта качества и количества. Чтобы привести в норму высокие холостые обороты не стоит проводить процесс на холодную. Сначала стоит прогреть мотор до рабочей температуры, и только потом начинать регулировку. Если после проведение настроек обороты остались высокими, то причина в другом.

ДПДЗ

Неправильное количество воздуха, которое попадает в камеру сгорания, может привести к тому, что электронный блок управления будет повышать обороты на холостом ходу. При неисправности датчика положения дроссельной заслонки необходимо также его проверить. Это можно сделать мультиметром или осциллографом. При обнаружении, что ДПДЗ неисправен, стоит заменить его.

Дроссельная заслонка

Заклинивание дросселя может привести к тому, что в двигатель будет поступать большое количество воздуха. Этот факт вынудит электронный блок управления повышать количество впрыскиваемого топлива, чтобы сбалансировать смесь. Это увеличит расход потребляемого горючего и соответственно.

Для того чтобы решить проблему необходимо демонтировать узел и прочистить его с помощью специальных средств. Если чистка не дает желаемого результата дроссель необходимо заменить, но стоит быть готовыми, что обойдется это не дешево.

Датчик температуры мотора

Выход со строя датчика температуры может привести к появлению множества проблем. Одной из таких станет возрастание холостых оборотов. Обычно, как показывает практика, этот датчик наиболее уязвим, и чаще всего выходит со строя, поскольку подвержен воздействию перепада температур.

Для начала стоит продиагностировать исправность узла. Сделать это можно при помощи мультиметра и осциллографа. В случае если узел неисправен, его стоит заменить. После этого рекомендуется сбросить все ошибки ЭБУ.

Коллектор

Неоднократно вследствие эксплуатации автомобиля впускной коллектор имеет деформации или износ прокладки. Так, повышение оборотов на холостом ходу может свидетельствовать тому, что имеется подсос воздуха в коллекторе. Для лечения неисправности придется демонтировать деталь, что достаточно проблематично, поскольку на коллекторе крепится, почти вся система впрыска, и несколько узлов других систем.

Детально стоит обследовать прокладку коллектора, наличие повреждения может свидетельствовать не только о проблемах с оборотами, но и о других неисправностях. Также деформация полости может служить тому, что попадает лишний воздух в камеры сгорания. Это может влиять на прогрев, пуск мотора и на другие факторы.

Для устранения неисправности придется зашлифовать поверхность коллектора, пока она не станет ровной. В автосервисах — это делают при помощи специального станка. Конечно, можно совершить процесс в гаражных условиях, при помощи специального камня, но это не всегда получается у автовладельцев.

Электронный блок управления

Неоднократно завышенный холостой ход следствие неправильной работы электронного блока управления. Так, для устранения неисправности, придется подключиться к «мозгам» и устранить проблему на программном уровне. Для совершения процесса понадобиться специальный кабель и программное обеспечение.

Но, не всегда помогает простой сброс ошибок, зачастую приходиться менять ПО, чтобы окончательно все проблемы ушли. Данный процесс рекомендуется доверять мастерам, которые являются профессионалами своего дела.

Попутно с заменой прошивки можно увеличить мощностные характеристики, что тоже рекомендуется доверить специалистам. Как показывает практика, большинство автолюбителей, при самостоятельном вмешательстве в ЭБУ попадают в конечном итоге в автосервис для устранения последствий своих же доработок.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
