Датчик (регулятор) холостого хода (РХХ)

Диагностика устройства

Автомобилистов интересует, как проверить самостоятельно клапан холостого хода и его текущее состояние.

Для множества автолюбителей самостоятельная проверка этого клапана, компонента системы холостого хода, является вполне выполнимой задачей. Существует несколько методов диагностики состояния регулятора.

  1. Внешний осмотр. Сначала проводится визуальный осмотр. Это позволяет определить наличие дефектов на корпусе, следов износа иглы, признаки нагара на поверхностях. Если есть отложения, их можно удалить с помощью средства для мытья карбюраторов. Наверняка при загрязнении РХХ окажется грязным и весь дроссельный узел. Поэтому почистить и его будет не лишним.
  2. Диагностическое ПО. Некоторые автолюбители переходят на использование специальных диагностических программ. Помимо программного обеспечения, также требуется наличие адаптера для подключения к системе. Через меню софта выбирается положение контроллера и наблюдается его работа.
  3. Состояние проводки. Не лишней будет тщательная проверка проводки, соединённой с РХХ. Здесь требуется задействовать мультиметр. Двигатель отключается, снимается разъём датчика. На мультиметре выбирается режим проверки напряжения с пределом от 0 до 20 В. При исправной работе прибор должен показывать около 12 В.
  4. Сопротивления. Также проводится проверка сопротивления этого регулятора. Для этого с помощью того же мультиметра проверяются сопротивления между выводами, отключая клеммы датчика. Мультиметр включается в режим сопротивления, а пределы выставляются от 0 до 200 Ом. Выводы условно обозначены как A, B, C и D. При замерах сопротивления на A и C, как и на B и C, прибор должен отображать бесконечность. В остальных случаях нормой считается 50-55 Ом.
  5. Проверка с дросселем. Довольно распространена среди автомобилистов и проверка с дроссельным узлом. Сложность метода в том, что придётся демонтировать полностью весь дроссельный узел непосредственно вместе с самим датчиком. Подключив разъём РХХ, включая и выключая зажигание, визуально наблюдайте за работой подозреваемого регулятора. Убедитесь, что игла ходит нормально, ход равномерный, посторонних звуков нет.

В большинстве случаев при выходе РХХ из строя проводится его замена на аналогичную деталь.

Методы диагностики РХХ

По правилам проверка автомобильного РХХ проводится на особом стенде. Он зачастую встречается лишь в крупных автотехцентрах. Обращение в них имеет смысл только в экстренных случаях, когда иными способами определить причину поломки не удалось. Обычно выяснить, что деталь сломалась можно и самостоятельно.

Но сначала стоит удостовериться, что сломался именно этот элемент, так как подобные признаки могут встречаться и при иных поломках.  Для этого требуется максимально быстро разогнаться на машине. Проводить испытания желательно на свободной большой площадке или пустынном участке дороги, чтобы не помешать другим участникам движения. Если динамические показатели машины не изменились, скорее всего, сломался этот элемент. Если мотор стал хуже тянуть и разгоняться, то потребуется проверка не только регулятора холостого хода, но и диагностика мотора. Такое поведение машины нередко указывает на серьёзные неполадки силовой установки или на совокупность неисправностей, включая поломку РХХ.

Также нелишне узнать, присутствуют ли какие-либо коды неисправностей на бортовике. Найденные ошибки можно расшифровать на специальных сайтах в Интернете. По ним можно понять, связана ли поломка с РХХ или нет.

Диагностику датчика рекомендуется начинать с визуального осмотра. На нём нередко можно увидеть нагар и прочие отложения, поломку иглы и других элементов. Неисправная деталь ремонту не подлежит. Поэтому в случае обнаружения внешних дефектов её необходимо заменить. Нагар же можно удалить средством для чистки карбюратора. Этим составом рекомендуется почистить и весь дроссельный узел, так как, вероятнее всего, он тоже загрязнён.

Если видимых повреждений не обнаружено, следует продиагностировать деталь и проводку. Для этого существует несколько способов.

Первый способ. Для него потребуется диагностический сканер и программа для компьютера или ноутбука. Иногда встречаются приложения и для смартфонов. Например, можно взять адаптер адаптер ELM327 и программу OpenDiagMobile. Это устройство простое и недорогое. Сложностей с поиском данной программы обычно не возникает.

В меню рекомендуется установить положение датчика на 20 шагов больше, чем нынешнее. Понаблюдать, как работает клапан.

Второй способ. Бывает, что вышел из строя не сам регулятор, а повреждена проводка. Этот дефект приводит к неправильной работе детали. Чтобы обнаружить проблему, необходимо воспользоваться мультиметром. Измерения производятся так:

  • Заглушить двигатель;
  • Перевести измерительное устройство в режим вольтметра;
  • Удалить разъём с детали;
  • На мультиметре поставить значения 0–20 Вольт;
  • Померить напряжение на отключённом разъёме. Оно будет составлять 12 Вольт. Если значение иное, присутствует обрыв проводки. Его следует найти и устранить.

Третий способ. Проверка рхх мультиметром. Прибором, установленным на омметр, замерить сопротивление детали. На тестере установить значение 0–200 Ом. Сначала следует померить сопротивление на выходах A и B, а затем — на C и D. Клемму необходимо отключить. Если РХХ работоспособен, на дисплее высветится 50–55 Ом. А сопротивление между A и C или B и D будет равно бесконечности. Если значения отличаются от указанных, деталь следует поменять.

Четвёртый способ. Удалить датчик и дроссельный узел со своего места. При включении и выключении зажигания, можно будет вживую увидеть, как функционирует деталь. Метод позволяет определить сбои в её работе, подозрительные шумы и звуки.

Причины неисправности ДХХ бывают электрическими и механическими. Деталь чаще всего ломается от времени или из-за низкого качества. На её срок службы влияет регулярность технического обслуживания и особенности эксплуатации автомобиля. Датчик неремонтопригоден. Можно лишь выполнять очистку его элементов от загрязнений. В остальных случаях устранить проблему поможет только замена детали.

Неисправности

Особенность работы датчика холостого хода заключается в том, что невозможно отследить возникновение неисправности за счет работы бортового компьютера. Система не распознает поломку, потому приходится все делать вручную.

Есть несколько характерных признаков, которые могут подсказать вам о возникших проблемах с датчиком ХХ:

  • Автомобиль часто глохнет при работе на холостых оборотах;
  • Возникает такое явление как плавающие обороты;
  • Отсутствуют при запуске холодного двигателя повышенные обороты;
  • Если выключается передача, двигатель способен самопроизвольно заглохнуть.

Есть и несколько ошибок на бортовом компьютере, но полагаться сугубо на них не стоит.

Код ошибки

Что означает

Низкие обороты холостого хода

Повышенные обороты холостого хода

Многие путают признаки поломки РХХ с датчиком положения дроссельной заслонки. Симптоматика действительно во многом похожа. Но суть в том, что бортовой компьютер сигнализирует о поломке датчика положения, а вот относительно РХХ он молчит.

Способы диагностики

Прежде чем приступать к замене, рекомендуем действительно убедиться, что причиной всех проблем с вашим ВАЗ 2114 выступает именно неисправный РХХ. Для этого существует два основных способа проверки состояния устройства.

Изучите оба, чтобы понять, какой вариант диагностики подходит больше вам.

Первый способ

  1. Обзаведитесь тестером, если ранее у вас его не было.
  2. Отключите ДХХ от колодки с проводами.
  3. Если у вас двигатель объемом 1,6 литра, тогда обязательно отсоедините крепежи дроссельного узла и сдвиньте его от ресивера примерно на 1 сантиметр.
  4. С помощью вольтметра проверьте, поступает ли напряжение на регулятор. Минус подключается к массе, а плюс идет на колодку — используйте выводы A-D.
  5. На включенном зажигании тестер должен показывать минимум 12 Вт.
  6. Если напряжение отсутствует, тогда в цепи питания или электрическом блоке автомобиля имеются проблемы.
  7. Если напряжение есть, но оно значительно меньше 12Вт, тогда это говорит о низком уровне заряда вашего аккумулятора. Обязательно подзарядите батарею.
  8. Проверив цепь на предмет эффективной работы, приступайте к изучению самого ДХХ. На данном этапе зажигание отключается.

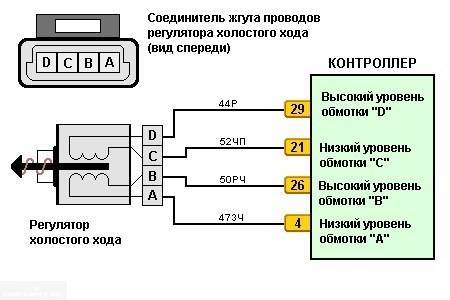

  9. По очереди подключайте клеммы к тестеру к парам А-В и C-D. Нормальный показатель сопротивление должен быть примерно 53 Ом.
  10. Поменяйте пары на A-C и B-D. При их замерах сопротивление должно оказаться бесконечно большим.

Если проверка показывает, что показания не соответствуют нормам, тогда можно предпринять несколько действий:

  • Прочистите контакты, дроссельную заслонку, конусовидную иглу и прочие элементы датчика с помощью карбюраторного очистителя. Его отыскать не сложно, и он дешевле, чем специализированные очистители;
  • Если есть возможность, попробуйте отремонтировать РХХ;
  • При невозможности выполнить ремонт, проведите замену старого датчика на новый регулятор.

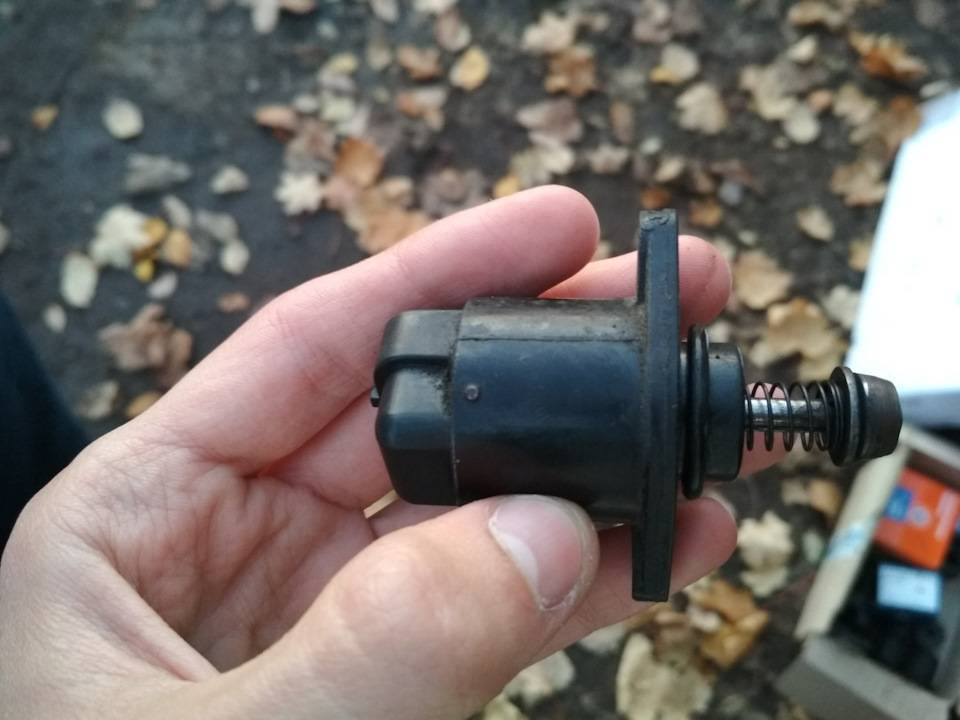

Неисправный датчик

Второй способ

Для этого варианта проверки вам потребуется простейший тестер, который легко можно изготовить своими руками. Предлагаем соответствующую видео инструкцию

Теперь действуем следующим образом.

  1. Открутите крепежные винты регулятора и извлеките его с посадочного места. Расположение ДХХ вам уже прекрасно известно.
  2. Отсоедините регулятор от основной колодки, и приложите палец правой руки. Причем указательный. Не нужно прикладывать большое усилие и создавать набор.
  3. Нюанс прикладывания пальца заключается в особенностях самого регулятора, на конце которого располагается конусовидная игла.
  4. Если двигатель перестает работать, то при исправном РХХ игла выходит полностью.
  5. Палец позволит вам ощутить небольшой толчок при включении зажигания.
  6. Если этот толчок отсутствует, тогда устройство вышло из строя.

Максимальным расстоянием от выступающей головки штока до фланца является 23 миллиметра

Покупая новый РХХ, обязательно примите во внимание данный факт

Вопрос выбора

При проверке датчика удалось выяснить, что устройство вышло из строя и нуждается в замене. Но что на его место выбрать?

Сегодня особым спросом для ВАЗ 2114 пользуются два типа устройства от разных производителей — ОМЕГА и КЗТА.

В случае с ОМЕГА обращайте внимание на номер 2112-114830. Если же решили выбрать КЗТА, тогда подходящий вам вариант имеет каталожный номер 2112-1148300-04

Последние две цифры могут быть другими, и это очень важный момент. Если номер вашего РХХ заканчивается на 01, менять его на 03 не стоит, иначе вы просто зря потратите деньги. Устройство заменяется на аналогичное или с последующим номером — 01 меняют на 01 или 02 и т.д.

Замена

Для работы вам потребуется:

  • Новый регулятор, подходящий для вашего ВАЗ 2114;
  • Ветошь;
  • Крестовая отвертка;
  • Ключ на 13 миллиметров;
  • Очиститель для карбюраторов;

Имея в наличии необходимые инструменты и материалы, можно приступать к работе.

  1. Поставьте автомобиль на ровную площадку, включите ручник.
  2. Поднимите капот и прочно его зафиксируйте, дабы избежать ненужных травм.
  3. Отключите минусовую клемму от аккумулятора. РХХ — это электроприбор, потому это мероприятие обязательное.
  4. Снимите защитный кожух с силового агрегата.
  5. Немного ослабьте хомут, чтобы отсоединить резиновую трубку от патрубка воздушного фильтра. Это нужно для того, чтобы трубка не мешала.
  6. Демонтируйте хомут, который удерживает патрубок воздушного фильтра. Гофра отсоединяется и отодвигается немного в сторону.
  7. Крепежный винт троса, идущего от педали газа к заслонке (дроссельной) нужно немного ослабить.
  8. Ветошью удаляется вся грязь возле, и на самом дроссельном узле.
  9. Крепежную гайку дроссельного узла, а также крепежные винты РХХ обработайте с помощью всемогущего средства WD40. Это позволит легче выполнить демонтаж.
  10. Снимите полностью дроссельный узел. Для этого откручиваются две гайки с помощью ключа на 13 миллиметров.
  11. Снимите разъем датчика с клемм.
  12. При наличии грязи на местах соприкосновения ДХХ и дроссельного узла, обязательно удалите ее ветошью.
  13. Отверткой открутите два крепежа, с помощью которых соединяются дроссельный узел и наш искомый датчик.
  14. Достаньте из крепежного гнезда регулятор.
  15. Промойте с помощью карбюраторного очистителя весь дроссельный узел.
  16. Установите новый регулятор в аналогичном положении, как стоял только что демонтированный ДХХ.
  17. Моторным маслом обработайте новую резиновую прокладку, которая должна идти в комплекте с РХХ.
  18. Верните на место два винта и убедитесь, что регулятор плотно прилегает к корпусу дроссельного узла.
  19. Верните ДУ на место и проверьте, насколько прочно зафиксированы гайки.
  20. Подключите разъем на клеммы устройства.
  21. Установите на место тросик, патрубки и трубки. Затяните как следует все хомуты.
  22. Поставьте обратно защитный кожух двигателя.

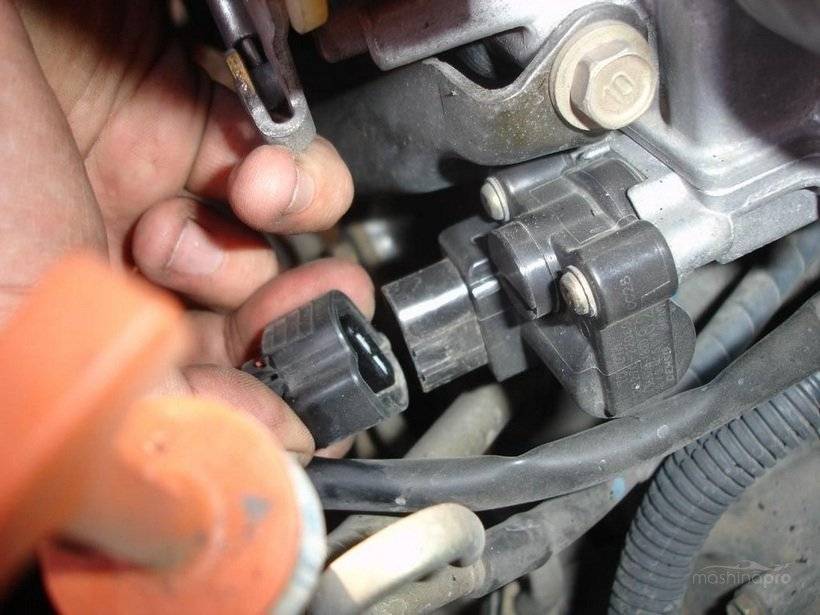

Процедура замены

После сборки остается очень важный этап — калибровка нового РХХ. Для этого нужно подключить аккумулятор, и включить зажигание. Достаточно 10 секунд. За это время электронный блок управления самостоятельно выполнит калибровку.

Все, новый регулятор готов к работе. Чтобы не возникало проблем с заменой, посмотрите обучающее видео.

Ремонт

Не всегда есть возможность или даже желание тратить деньги на покупку нового устройства. Вне зависимости от причин, проблему вышедшего или плохо функционирующего датчика холостого хода вполне можно попытаться решить методом ремонта.

  1. Попробуйте промыть старый датчик.
  2. Для этого его следует демонтировать и тщательно очистить все контакты с помощью ватной палочки, вымоченной в карбюраторном очистителе.
  3. Далее очистителем обильно обрабатывается шток, игла и пружина.
  4. Зубной щеткой легко можно зачистить смазанные карбюраторным очистителем участки.
  5. Повторно промойте устройство, а затем верните его на место.
  6. Не редко подобные мероприятия позволяли достичь отличного результата, холостые обороты вновь начинали работать как раньше.

Но это наиболее простой вариант ремонта, рассчитывать на который не всегда стоит. Есть более сложный, но при этом более эффективный вариант самостоятельного ремонта вышедшего из строя регулятора холостого хода:

Демонтируйте датчик, очистите его внешние элементы, как указано в предыдущем способе ремонта;
Извлеките три шпильки, фиксирующие корпус датчика;
Максимально аккуратно демонтируйте корпус регулятора

Действительно медленно и осторожно, чтобы не повредить контакты;
После демонтажа вы можете обнаружить наличие обрыва припоя. В данной ситуации провод припаивается на место, а место пайки обрабатывается специальным антикоррозийным лаком;
При наличии в корпусе регулятора зазоров, они устраняются с помощью герметика. Так через клапан не будет подсасываться воздух.

Так через клапан не будет подсасываться воздух.

Если при разборке устройства обнаружились проблемы на обмотке или же износилась игла, ремонт не поможет. Придется менять РХХ полностью.

Вопрос неисправности регулятора холостого хода достаточно распространен в случае с ВАЗ 2114. Этот элемент нельзя назвать слабым местом автомобиля, однако сталкиваться с подобной поломкой не хочется никому. Как, впрочем, и с любой другой неисправностью. Но куда от них денешься?!

 Загрузка …

Признаки поломки

По определенным признакам можно определить, что РХХ вышел из строя и нуждается в ремонте, либо полноценной замене на новое устройство.

К таковым признакам относят:

  • Плавающие обороты на холостом ходу;
  • Проблематика запуска двигателя, он заводится с трудом даже при нажатой педали газа;
  • Не удается повысить обороты, даже когда двигатель достаточно прогрелся;
  • Двигатель начинает неожиданно глохнуть, когда осуществляется переход на нейтральную передачу;
  • Обороты снижаются при включении энергопотребляющих приборов — печка, кондиционер, аудиосистема, фары и пр.

Но замена регулятора — не всегда верное решение. В некоторых случаях снятие старого датчика и установка на его место нового устройства результата не принесет. А все потому, что виновниками неисправности могут оказаться другие элементы, такие как свечи зажигания или же топливный фильтр.

Проверка функциональности

Если двигатель глохнет, обороты плавают, оказываются повышенными, нужно обязательно проверить, работает ли РХХ.

Для проверки потребуется для начала демонтировать крепления дроссельного узла, а потом аккуратно сместить его буквально на 10 миллиметров.

Вам понадобится вольтметр, с помощью которого можно проверить, идет ли на датчик напряжение и какие его показатели. Заранее подключите минусовую клемму от аккумуляторной батареи на массу, а вольтметр подключите к выводам, обозначенным буквами A и D. Далее сверяемся с таблицей.

Показания

Что означают

На вольтметре менее 12В

Это говорит о том, что вероятнее всего аккумулятор разрядился

На измерителе нет никаких данных

Проблему следует искать в цепи проводки или же в электронном блоке управления двигателя

Вольтметр показывает 12В и более

Обязательно проверьте сопротивление регулятора холостого хода. С ним проблемы. К 4 выводам подключается тестер. Нормальные показания сопротивления — 50 или 55 Ом

Дополнительно сделайте попарную проверку. При этом сопротивление должно оказаться бесконечно большим. Если датчик ХХ показывает другие цифры, тогда регулятор нуждается в обязательной и немедленной замене.

Есть другой способ проверки работоспособности устройства. Для этого нужно достать датчик и подсоединить колодку. Пальцем нажимайте на иглу и наблюдайте за ее выдвижение. При выключении зажигания должен произойти толчок иглы.

В случае отсутствия толчка можно еще попробовать решить проблему методом простой чистки устройства. Воспользуйтесь универсальным и всемогущим средством под названием WD40. Смочите им тщательно весь механизм и, вооружившись ватными палочками, очистите все, до чего сможете добраться

Особое внимание при очищении уделяйте игле со штоком

Если эти меры не помогли, не остается ничего другого кроме как заменить РХХ.

Чтобы выполнить замен регулятора ХХ, профессионалом быть не обязательно. Сделав работу самостоятельно, вы получите полезный опыт, а также сможете сэкономить приличную сумму денег.

Вся процедура должна выполняться в строгой последовательности, что позволит сделать все грамотно и качественно. Может даже лучше, нежели на станции технического обслуживания.

  1. Обесточьте свой автомобиль. Для этого достаточно просто снять минусовую клемму с аккумуляторной батареи вашего автомобиля. Короткие замыкания и удары током нам не нужны.
  2. Отключите колодку от датчика. В случае с инжекторным двигателем, установленным на ваш ВАЗ 2110, для отключения колодки достаточно просто нажать на пластиковый фиксатор.
  3. Отсоедините два винта. Причем лучше сначала откручивать левый крепежный элемент, а после него — правый винт.

Снятие устройства

  1. Это позволит добиться желаемого — снять регулятор холостого хода. Дальнейшие операции просты, как и все предыдущие мероприятия.
  2. Перед установкой нового датчика на его законное место, воспользуйтесь обычным моторным маслом, с помощью которого обрабатывается уплотнительное кольцо.
  3. Осмотрите состояние этого самого уплотнительного кольца. При длительной эксплуатации уплотнитель может деформироваться, покрыться трещинами. В этом случае лучше заменить его на новый.
  4. Далее наступает этап калибровки. Серьезных усилий прикладывать не придется, поскольку все основные задачи по калибровке возьмет на себя электронное реле.
  5. Включите на несколько минут зажигание, а затем выключите его.
  6. Если после проведенных операций и калибровки обороты перестали плавать, они не повышенные и стабильные, все вы сделали верно, и именно датчик ХХ был всему виной.

Как видите, РХХ — это достаточно важный элемент в системе автомобиля, за которым необходимо тщательно следить. Приятен тот факт, что в случае возникновения неприятностей с регулятором его всегда можно за считанные минуты заменить своими собственными руками.

Где находится и как работает РХХ?

Устройство прикреплено к кожуху заслонки дросселя. Крепится оно при помощи двух винтов. Точное место расположения регулятора зависит от того, где на авто находится обходной
воздушный канал. РХХ производит его открытие и закрытие — этим обеспечивается
впуск воздушной массы.

Холостые обороты мотора, при которых вращение коленвала замедляется, оказывают на мотор большую нагрузку. Причина в нестабильности сгорания топлива при пониженном давлении. Во
времена карбюраторных моторов, которые ставили, например, на машины ВАЗ,
водители выходили из положения с помощью отвертки и тахометра. Теперь же
выстроена четкая цепь:

Последний элемент цепи
– небольшой моторчик c конусной иглой и с намотанной на нее пружиной. Пружина —
основная деталь механизма. Ее задача — регулировка геометрических параметров
канала, подающего воздушные массы мимо дросселя. Включение электрического
моторчика происходит после подачи контроллером соответствующей команды
регулятору. Она подается по показаниям датчика коленвала.

После этого величина
иглы изменяется, происходит открытие обходного канала. Работать это будет так:

  • поступивший во впускной коллектор воздух обогащает топливо;
  • топливо начинает сгорать более устойчиво, за счет чего стабилизируется работа двигателя и устраняется падение оборотов.

Поэтому РХХ
стабилизирует работу даже непрогретого мотора.

Наиболее характерные признаки неисправности датчика холостого хода

Определить их можно сразу же после пуска двигателя: в первую очередь:

  • мотор может «схватить» и сразу же заглохнуть после успешного пуска;
  • неустойчивая работа силовой установки при ее прогреве (плавание холостых оборотов как на «холодную», так и «горячую»);
  • после пуска силовой установки ее обороты не повышаются, чтобы быстрее набрать нужные градусы;
  • после достижения двигателем штатной температуры наблюдается самопроизвольное увеличение либо уменьшение числа оборотов на холостом ходу;
  • при подключении потребителей электроэнергии – фар, отопителя, кондиционера и т. п. обороты коленвала падают, а не стабилизируются.
  • авто дергается на ходу при малых оборотах ДВС;
  • После перехода с высшей передачи на низшую или наоборот (нейтральное положение КПП), мотор может заглохнуть прямо на ходу.

Причины неисправностей

Наиболее часто клапан не работает из-за грязи, скопившейся внутри обводного канала. Гораздо реже бывает нарушена целостность обмоток соленоида. Еще может быть:

  • несоответствие прошивки ЭБУ разновидности РХХ (характерна для инжекторных двигателей).
  • чрезмерная изношенность иглы;
  • обрыв в катушке;
  • отсутствие контактов обмотки с выводами внутри датчика.

Проверяем датчик своими руками

Для демонтажа РХХ нужно отсоединить колодку и выкрутить два винта.

Перед демонтажом нужно хорошо очистить место его крепления от пыли и грязи и снять минусовую клемму с АКБ. Но для начала — проверка.

Схема подключения датчика.

Смотрим на схему подключения и проверяем датчик при помощи обычного мультиметра в такой последовательности:

Проверяем наличие питания на датчике. Для этого замеряем напряжение на двух крайних контактах колодки, А и D. Включаем зажигание, чёрный щуп мультиметра ставим на массу двигателя, плюсовой щуп — на контакты по очереди. Напряжение должно быть в пределах 12 Вольт. Если меньше или отсутствует вовсе — ищем обрыв по цепи или виним во всем электронный блок управления. Но для начала проверяем напряжение на выводах с ЭБУ 4 и 54. Здесь, естественно, тоже должно быть 12 В.

Напряжение в норме.

Переводим мультиметр в режим омметра и измеряем сопротивление между контактами А-В и С-D на самом датчике. Как видно из схемы, мы проверяем сопротивление обмотки шагового электродвигателя регулятора. Между указанными контактами номинальное сопротивление от 40 до 80 Ом, по заводскому номиналу — 53 Ом.

Проверяем электродвигатель на замыкание обмоток. Для этого измеряем сопротивление на клеммах А-D и В-С. Сопротивление должно стремиться к бесконечности, то есть контакта между двумя обмотками быть не должно

Если сопротивление есть, не важно, какого значения, делаем вывод о том, что обмотки замкнуты накоротко. Это не лечится, меняем датчик на новый.. Нельзя сказать, что такой метод проверки на 100%!г(MISSING)арантирует работоспособность датчика, мы проверили только электрическую его часть

Огромное значение имеет подвижность конусного клапана и величина его хода. А проверить это можно только либо на специальном стенде, либо имея особый тестер

Нельзя сказать, что такой метод проверки на 100%!г(MISSING)арантирует работоспособность датчика, мы проверили только электрическую его часть. Огромное значение имеет подвижность конусного клапана и величина его хода. А проверить это можно только либо на специальном стенде, либо имея особый тестер.

Проверка работы механической части датчика

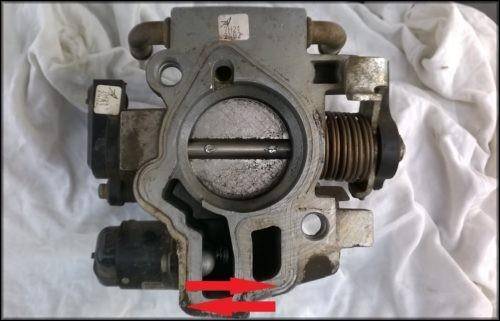

Для проверки снимает датчик с дроссельного узла.

Тем не менее, если электрическая часть в порядке, можно проверить механическую часть регулятора на глаз:

  1. Откручиваем датчик и вынимаем его из корпуса дросселя.
  2. Подключаем контактную колодку к датчику.
  3. Включаем зажигание. В момент включения клапан должен выдвинуться вперёд. Если этого не произошло — закоксовался шток или шаговый электродвигатель работает неправильно.
  4. Измеряем расстояние между корпусом датчика и коническим клапаном — номинал 24 мм.

    Замеряем расстояние штангенциркулем.

Если мы сняли датчик с автомобиля и тест электрической части пройден, но подвижности конусного клапана мы так и не добились, пробуем очистить регулятор с помощью мягкого тампона, ватной палочки и проникающей смазки WD-40 или аэрозольным средством для чистки карбюраторов. Удачной всем работы и стабильных холостых оборотов при любой погоде!

Датчик с нагаром.

Замачиваем клапан в очистителе.

Очищенный датчик.

Виды и конструкции РХХ

Внешний вид датчика напоминает электрический двигатель, имеющий коническую иглу. Прибор ответственен за подачу нужного количества воздуха в обход дроссельной заслонки на холостом ходу.

Существуют несколько разновидностей подобных датчиков:

  1. На основе соленоида. Это наиболее простой вариант устройства. При подаче напряжения на обмотки прибора срабатывает сердечник и помещается в специальное гнездо для сокращения диаметра проходного канала. В результате становится меньше объём подачи воздуха. Данный регулятор стоит дёшево из-за простоты конструкции. Работает этот прибор только в закрытом либо открытом положении.
  2. Шаговый. В него входят обмотки и кольцевой магнит. Вращение основного ротора происходит благодаря шаговой подачи напряжения на все элементы конструкции под воздействием электромагнитной силы. Открытие воздушного протока регулируется исполняющим механизмом в зависимости от того, где расположен ротор.
  3. Роторный. Подача воздуха регулируется поочерёдными частотными импульсами. Конструкция датчика похожа на соленоидную PXX. Главную роль в конструкции играет ротор.

Признаки поломки

  • Нестабильный холостой ход (плавающие обороты).
  • Самопроизвольное поднятие либо падение холостых оборотов двигателя.
  • Автомобиль глохнет при сбросе газа.
  • После запуска холодного двигателя отсутствуют прогревочные обороты. В независимости от положения дроссельной заслонки, для уменьшения времени прогрева катализатора ЭБУ на 200-300 об./мин. поднимает холостые обороты. Если РХХ неисправен, шаговый двигатель не сможет адекватно сместить положение штока с конусной иглой, увеличив тем самым проходное сечение байпасного канала дроссельного узла.
  • При включении мощных потребителей тока обороты падают либо начинают плавать. Включение компрессора кондиционера, вентилятора системы охлаждения либо комбинации электроприборов, нагружающих генератор, повышает нагрузку на двигатель, что приводит к падению количества оборотов. Поэтому в режиме холостого хода ЭБУ с помощью регулятора увеличивает проходное сечение байпасного канала, выравнивая тем самым обороты.

Неисправности

  • Загрязнение механических элементов, препятствующее нормальному движению штока. Проникающие через воздушный фильтр пылинки смешиваются с парами масла, выхлопными газами из системы вентиляции картерных газов, что со временем приводит к загрязнению элементов дроссельной заслонки. Нагар не только засоряет байпасный канал, уменьшая его сечение, но и попадает внутрь датчика холостого хода. В таком случае шток начинает двигаться с подклиниванием, что приводит к нестабильной работе двигателя.

  • Износ привода червячно-анкерного механизма. Для превращения вращательного движения ротора электродвигателя в поступательное перемещение конусного штока используется червячно-анкерная передача. Износ резьбы червячного механизма сделает невозможным нормальное перемещение штока датчика холостого хода.
  • Неисправность цепи управления. Речь идет об обрывах в электропроводке, коротком замыкании вследствие перетирания изоляции, образовании на клеммах колодок проводов окислов.
  • Поломка электродвигателя. Сам по себе шаговый электродвигатель – крайне надежный механизм, но вследствие неполадок в цепи питания возможно перегорание обмотки. Если вы знаете, как пользоваться мультиметром, то проверить обмотку на обрыв можно с помощью универсального измерителя.
  • Разрушение уплотнительного кольца, вследствие чего происходит подсос неучтенного ДМРВ воздуха.

Компьютерная диагностика

Несмотря на то что в простонародье РХХ принято называть датчиком, устройство является исключительно исполнительным механизмом, не имеющим обратной связи с ЭБУ. Иными словами, блок управления двигателем подачей напряжения на шаговый двигатель устанавливает желаемый вылет штока. Но ЭБУ не может объективно проверить фактическое положение штока, поэтому несоответствие желаемых и фактических значений нигде не фиксируется. Это значит, что в случае неисправности датчика на приборной панели не загорается Check Engine.

Система самодиагностика может регистрировать лишь немногие неисправности цепи управления РХХ. Варианты ошибок, которые перед проверкой датчика холостого хода можно определить диагностическим прибором через разъем OBD II:

  • Р0505 – код ошибки свидетельствует о неисправности в цепи управления;
  • P0506 – датчик заблокирован, низкие холостые обороты;
  • P1509 – перегрузка цепи управления РХХ;
  • P1513 – замыкание на землю цепи управления датчиком;
  • P1514 – обрыв или замыкание на +12В цепи управления РХХ.

Проверка РХХ мультиметром

Как проверить датчик холостого хода мультиметром:

  • в режиме измерения постоянного тока измерьте напряжение на разъеме регулятора (зажигание должно быть включено). Отсутствие питание будет свидетельствовать об обрыве в цепи управления;

  • проверьте сопротивление обмоток статора в режиме измерения сопротивления (диапазон – до 200 Ом). ШД имеет две обмотки, поэтому нужно следить за правильностью подключения клемм тестера. В технической документации к датчику, установленном на вашем автомобиле, вы можете найти номинальное сопротивление обмоток. К примеру, для РХХ 2112-1148300-02 нормальное сопротивление – 51±2 Ом, а для РХХ 2112-1148300-01 – 53±5 Ом (оба устройства устанавливаются на многие модели ВАЗ). Если показания мультиметра говорят о приближающемся к бесконечности сопротивлении, значит, в цепи обмотки присутствует обрыв.

Схема подключения РХХ ВАЗ 2110

Полноценно проверить РХХ можно лишь с помощью специального диагностического оборудования. Но в большинстве случаев проверка мультиметром, визуальный осмотр и дефектовка после разборки позволяют довольно точно диагностировать наличие неисправности.

3 – проблема на впуске: завоздушина, забитые фильтры

Частой причиной плавающих оборотов на «Рено» является банальная завоздушина в топливной системе.

Воздух проникает в топливные магистрали через истершиеся топливные шланги, хомуты, из-за плохого или неправильно установленного топливного фильтра.

Решение. Проверьте герметичность топливной системы – визуально осмотрите днище на предмет утечек и потеков топлива. Обратитесь на СТО: снимать топливные шланги и проводить тесты на герметичность топливной системы самостоятельно не рекомендуется.

Отдельно стоит выделить вопрос обслуживания мотора. Расходники и фильтры нужно менять регулярно, как и изношенные патрубки и хомуты.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
