ВАЗ 2107: регулировка клапанов на «классике»

Причины поломки

Когда с порядком функционирования элементов разобрались, можно приступать к диагностике мотора. Как сказано выше, поломка одного или нескольких компонентов напрямую связана с троением мотора, так что необходимо выяснить причины его поломки.

Заведите свой ВАЗ 2106, пусть работает на нейтральной передаче. Затем подойдите к глушителю и послушайте, как работает выхлопная труба. Если в функционировании двигателя не наблюдается перебоев, то звук выхлопа будет ровный и мягкий. Если время от времени слышите хлопки, то это говорит, что один из компонентов не функционирует из-за поломки свечи зажигания. Также это может свидетельствовать об отсутствии искры на свечке, чрезмерном подсосе кислорода либо о некорректном уровне компрессии.
Если хлопки выхлопной трубы нерегулярны, то есть возникают время от времени, то это может свидетельствовать о некорректной работе карбюратора, выходе из строя свечей либо об их износе. Также это может говорить о поломке зажигания. Чтобы исправить проблему, следует продиагностировать карбюратор, систему зажигания, и заменить поломанные свечи. Нерабочие свечки авто

Если хлопки происходят в системе регулярно, заглушите мотор и откройте капот. Желательно произвести проверку состояния проводов свечей. Они должны быть заизолированы, а концы проводов не должны быть закислены. Если увидели, что один из кабелей механически поврежден, то его следует заменить на новый.
Если провода в нормальном состоянии и видимых следов повреждений на них не выявлено, то следует произвести диагностику крышки трамблера, а также устройства распределителя зажигания. Для этого потребуется отвинтить болты, крепящие крышку, после чего демонтируйте ее. Визуально осмотрите ее снаружи, и изнутри. Если на ней видны трещины, нагар, угольный контакт износился, а на роторе видны повреждения, то вышедшие из строя элементы следует заменить. Крышка трамблера ВАЗ 2106

Следует открутить свечки зажигания. Для этого снимите наконечники кабелей, а свечи открутите при помощи ключа. Осмотрите их: в идеале зазор между электродами не должен превышать 0.7 мм

Обратите внимание на цвет и состояние свечки: если элемент черный от нагара и влажный, то его нужно утилизировать.
Теперь возьмите рабочую свечку и зафиксируйте на корпусе ДВС. Не устанавливайте свечу на горловине для залива моторной жидкости, на щупе для проверки уровня масла, на бензонасосе, карбюраторе, а также топливных шлангах

Желательно, чтобы резьбовая часть компонента соприкасалась с «массой». Вам следует подключить провод свечки с первого цилиндра к рабочей свече, которую установили на ДВС. После этого запустите мотор вашего 2106 и послушайте выхлоп. Если заметили, что «неровности» не усилились, то замените свечку в первом цилиндре на рабочую. Если же «неровности» увеличились, то процедуру повторите со всеми компонентами. Рабочие свечки авто

Это делается при помощи специализированного оборудования, так что самому вряд ли получится точно поставить «диагноз».

Регулировка клапанов на Ваз 2107 по микрометру

Вместо щупа для регулировки зазора клапанов применяется микрометр, устанавливаемый на специальной рейке. С его помощью можно контролировать величину свободного хода рокеров. Зазор 0.15 миллиметров соответствует свободному ходу рокера 0,52 миллиметра.

Рейка имеет специальные гайки, позволяющие прикручивать ее на шпильки крепления распредвала. Это позволяет последовательно устанавливать ее над каждой из пар клапанов. Необходимо хорошо затягивать гайки крепления рейки, чтобы она не качалась во время проведения замеров. После этого надо закрепить микрометр (индикатор) на рейке так, чтоб он упирался в край рокера, нажимающего регулируемый клапан.

Чтобы проверить зазор, надо поднять кулачок рокера специальным захватом или пальцем и проконтролировать по стрелке прибора величину свободного хода. Если он не равен 0,52 мм, то его следует выставить так же, как при регулировке при помощи щупа.

Данный способ регулировки более точный и надежный. Щуп, проходя между рокером и распредвалом, игнорирует возможный зазор, появляющийся в результате выработки на деталях.

Микрометр определяет действительную величину свободного хода рокера, кроме этого, ориентироваться по показаниям индикатора проще и надежней, чем по свободному ходу щупа. Это позволяет отрегулировать зазоры в клапанном механизме максимально точно.

Настройка клапанов на «Классике» своими руками

Чтобы отрегулировать клапана на заднеприводной машине ВАЗ с карбюраторным движком, подготавливаем инструмент, открываем капот. Работу следует производить на холодном двигателе, размер щупа для регулировки – 0,15 мм. Выполняем следующие последовательные действия:

• ставим коробку передач на нейтраль;
• отворачиваем 3 гайки верхней крышки воздушного фильтра (10-й ключ);
• демонтируем крышку и фильтрующий элемент;
• отворачиваем 4 гайки, крепящие корпус воздушного фильтра (ключ на 8), снимаем шланг картерных газов, убираем корпус в сторону;

• отсоединяем от карбюратора трос подсоса и тягу акселератора от клапанной крышки;

• отворачиваем шесть болтов крепления крышки;
• получив доступ к клапанам, приступаем к регулировке. Берем ключ на 38 (специальный для храповика), насаживаем его на гайку шкива коленвала, поворачиваем к/вал до совмещения меток на р/вале;
• просовываем щуп между кулачком р/в и рокером (коромыслом), измеряем зазор. Щуп должен входить с небольшим усилием (натягом), если он не проходит, или зазор очень велик, необходимо произвести регулировку;
• в этом положении меток регулируются клапана №8 и №6, отсчет ведется от радиатора двигателя;
• лишний зазор определяется рукой движением вверх/ вниз при установленном щупе, если ТЗ выше нормы, рокер будет «люфтить». При зазоре меньше положенного щуп вставить не получится;
• для регулирования ключом на 17 ослабляем нижнюю контргайку, изменением положения гайки под 13-й ключ выставляем нужный зазор;
• отрегулировав клапан при установленном щупе, удерживая 13-м ключом, затягиваем контргайку. Здесь есть один небольшой нюанс: обычно при затягивании контрящей гайки зазор несколько уменьшается («подтягивается»), поэтому при регулировке щуп между рокером и распредвалом должен ходить немного свободнее. Впрочем, к этому можно легко приспособиться, все становится понятно в процессе работы;
• поворачиваем коленвал на 180 градусов, метка распредвала должна сместиться на 90º, в этом положении производим РК под номерами 7 и 4;
• еще раз проворачиваем коленчатый вал, здесь уже верхней метки видно не будет, поэтому ориентируемся по нижней отметке, которая находятся на шкиве к/вала;
• в этом положении настраиваем клапана 1 и 3;
• еще раз сделаем поворот коленвалом 180º (на распредвале метка будет смещена на 90 градусов от верхнего положения, но уже в другую сторону), настраиваем зазоры кл. №5 и №2.

Полностью произведя РК, закрываем клапанную крышку, запускаем мотор, проверяем работу двигателя.

Для чего нужна регулировка клапанов

В любом автомобильном двигателе открытие клапанов необходимо для наполнения цилиндров топливовоздушной смесью, а после их герметичного закрытия в камерах происходит сгорание, совершается рабочий цикл. Если не выставить ТЗ, сделать их меньше положенной нормы или вовсе убрать, герметичности не будет, соответственно, не закроются полностью клапана, топливная смесь не сгорит до конца.

При увеличенных зазорах в клапанном механизме появляется стук, происходит интенсивный износ деталей. Регулировка клапанов (РК) для каждой модели автомобиля производится с периодичностью, указанной в технических условиях заводом-изготовителем, все станции техобслуживания, автослесари и владельцы автомобилей рекомендаций стараются придерживаться.

Зачем нужна регулировка

При нагреве детали двигателя, как любое физическое тело, расширяются. Особенно это касается элементов газораспределительного механизма. Основные детали ГРМ — клапана — непосредственно контактируют с горячими газами в цилиндре, открывая и закрывая впускные и выпускные отверстия. Плотность закрытия клапанов влияет на компрессию двигателя, его КПД и мощность.

Закрываются клапана под воздействием специальных пружин, а для открытия на них давят рокера — рычаги, приводимые в действие кулачками распредвала. Когда рокер не нажимает на шток клапана, между ним и распредвалом должен быть тепловой зазор. Зачем нужен зазор клапанов ВАЗ 2107?

Это интересно: На каком расстоянии радары фиксируют скорость автомобиля?

При нагревании двигателя длина штоков клапанов увеличивается особенно сильно (чем больше линейный размер, тем больше абсолютное значение тепловой деформации). Если в холодном состоянии детали будут подогнаны вплотную, при нагреве шток будет постоянно нажат, клапан не будет закрывать окно, что приведет к прорыву газов. Это грозит, кроме снижения КПД, прогаром тарелок клапанов и поломкой двигателя. Поэтому между рокером и распредвалом холодного двигателя должен быть зазор 0,15 мм.

Если зазор больше предусмотренного — клапана плохо открываются и механизм стучит, если меньше — клапана остаются приоткрытыми тогда, когда это недопустимо.

Со временем детали изнашиваются, появляется выработка на кулачках распредвала, рокерах и штоках клапанов. Поэтому владельцам автомобилей, не оборудованных гидравлическими компенсаторами зазора клапанов, приходится регулярно проводить проверку и регулировку зазоров в ГРМ.

Бортовой журнал ВАЗ 21074 (2006 г.)

Всем привет, после замены звездочек и цепи ГРМ перешел к настройке зазоров в клапанах — это обязательный момент, да и их шум уже изрядно поднадоел.

Для этого заранее приобрел щуп на 0.15 мм, рейки пока нет, не знаю где ее найти.

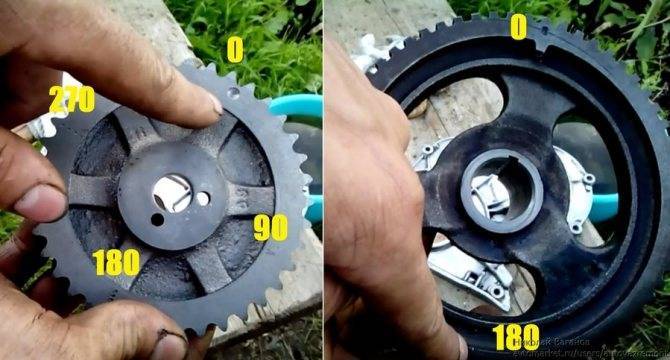

Предварительно, на новой звездочке распредвала нанес керном метки через каждые 90 градусов, а на шкиву коленвала метку через 180, чтобы облегчить настройку в будущем.

Выставил начальные метки.

Отрегулировал первые 2 клапана согласно таблице.

Они оказались значительно послаблены — щуп свободно болтался между валом и рокером.

С другими было примерно так же, кроме 1 и 3 — они, наоборот, были почему-то зажаты.

После регулировки и запуска мотора и прогрева по шуму ничего не изменилось — клапана все так же стучат.

Есть подозрения на высокий износ рокеров и, возможно, кулачков распредвала, который уже менялся прежним владельцем примерно 100 тыс.км назад вместе с рокерами. В этот раз этим решил не заниматься и оставить на лето — рокера, наверное, обязательно заменю комплектом, так как они изнашиваются быстрее, а вот распредвал не знаю — снаружи при замене звезды люфт вала замечен не был, насчет кулачков не известно — покажет только разборка, а разбирать 2 раза неохото.

Итак, хотел бы спросить: что еще обязательно надо заменить кроме рокеров после такого пробега, может заодно и распредвал — какой у него ресурс обычно? Или регулировочные болты — еще с завода стоят и прошли уже 220 тыс.? Может, сальники клапанов заодно, так как немного поджирает масло, и как их проверить? Любые советы приветствуются)

Подписывайтесь! Удачи на дорогах!

Нюансы проведения работ

Регулировка карбюратора «Озон» выполняется в случае замены элементов устройства. Если рукоятка привода вытянута, воздушная заслонка должна быть закрыта. Если наблюдаются какие-то отклонения от нормы, потребуется смазать трос моторным маслом. После этого конец троса в приводе заслонки переставляется и отворачивается винт. Рычаг вытягивается до упора. При этом воздушная заслонка закрывается, а конец тяги карбюратора ВАЗ 2105 оказывается внизу паза штока. Если последний элемент перемещается, потребуется выправить деформированные части, отрегулировав длину тяги.

Как разобрать карбюратор

Если воздушная заслонка полностью закрыта, дроссельный аналог 1-й камеры должен быть приоткрыт на 0,8-0,9 мм. Данный показатель может изменяться за счет колебаний подгиба тяги. При перемещении штока внутрь корпуса карбюратора ВАЗ 2105 до упора воздушная заслонка приоткрывается на 5,5 мм. Отрегулировать зазор можно, отвернув винт-заглушку. Под ним установлен аналогичный агрегат, при вращении которого выставляется зазор. После монтажа заглушки регулировка карбюратора «Озон» завершена.

В заводских условиях процедура осуществляется при минимальных оборотах вращения коленвала — 850 в минуту. При этом содержание окиси углерода должно равняться 0,05.янв,2%. На головки винтов запрессовываются втулки. В случае невозможности восстановления заводских параметров настройки за счет поворота втулок выворачиваются винты, втулки ломаются. Таким образом проводятся соответствующие настройки.

Маслосъёмные колпачки

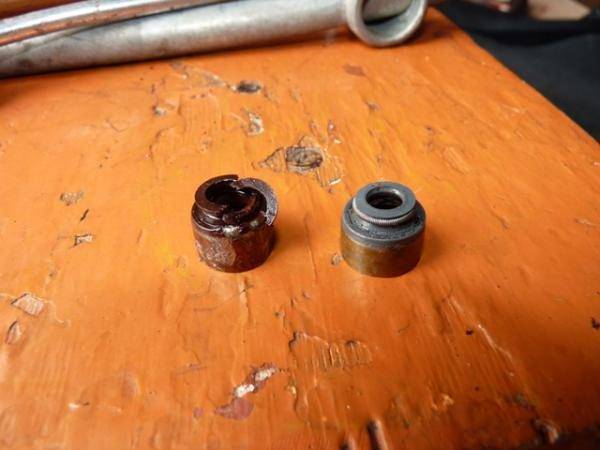

Маслосъемные колпачки, которые также называют сальниками клапанов, прежде всего, исключают проникание масла в камеру сгорания мотора. Как и другие детали силового агрегата, колпачки со временем изнашиваются, что сказывается на снижении эффективности их работы. В результате износа сальники начинают пропускать масло. Это приводит к увеличенному расходу смазки и другим характерным проблемам.

Для чего нужны сальники клапанов

В механизме ГРМ используются два типа клапанов: впускные и выпускные. Верхняя часть штока клапана находится в постоянном соприкосновении с распредвалом, работа которого приводит к образованию тумана из моторного масла. Обратная сторона впускного клапана находится в области, где стоит взвесь из капель топлива, а выпускной элемент расположен в области из горячих выхлопных газов.

Распределительный вал не может работать без постоянной подачи смазки. Однако попадание масла внутрь цилиндра является нежелательным процессом. Как раз для того чтобы предотвратить проникновение смазки в камеру сгорания и были созданы маслосъемные колпачки. Конструкция сальника такова, что с его помощью при возвратно-поступательном движении клапана, масло снимается со штока.

Какие ставить маслосъёмные колпачки на ВАЗ 2105

При необходимости замены сальников клапанов на «пятёрке», возникает сопутствующий вопрос — какие колпачки выбрать, чтобы они прослужили как можно дольше? Исходя из опыта многих автомобилистов, предпочтение стоит отдавать таким производителям, как Elring, Victor Reinz и Corteco.

К чему приводит износ маслосъёмных колпачков

Чтобы понять, какие возможны последствия эксплуатации двигателя с изношенными сальниками клапанов, стоит рассмотреть признаки их выхода из строя. Задуматься над тем, что колпачки пришли в негодность и требуют замены, необходимо в следующих случаях:

• сизый дым при запуске двигателя, а по мере прогрева его исчезание;
• нагар на свечах зажигания;
• повышенный расход масла.

Первый признак свидетельствует о том, что изношенный колпачок пропускает масло на холодную, а после прогрева двигателя в результате расширения, деталь способна выполнять свои функции. Появление нагара может быть связано не только с сальниками клапанов, поэтому потребуется выполнить диагностику мотора для точного определения проблемы. Стоит учитывать, что средний срок службы манжет составляет около 70–80 тыс. км. Если после такого пробега появляются признаки их износа, то вероятность того, что проблема именно в них, увеличивается.

Некоторые автовладельцы не придают особого значения признакам неисправности уплотнительных элементов и на самом деле зря. Несмотря на то что автомобиль по-прежнему едет и каких-либо ощутимых проблем не возникает, серьёзные неполадки с мотором возможны в дальнейшем. Взять хотя бы расход масла. При его повышении появляется «масляное голодание» мотора, что приводит к преждевременному износу деталей, после чего требуется капитальный ремонт. К тому же моторная смазка стоит не так уж дешёво. Если потребуется постоянно доливать масло, то на бюджете это отразится не лучшим образом.

При постоянном попадании масла в камеру сгорания, свечи преждевременно выходят из строя, что негативно отражается на работе силового агрегата. Кроме этого, нагар образовывается не только на свечах, но и на клапанах, поршнях, стенках цилиндров. Чем это грозит? Наиболее распространённая проблема — прогорание клапанов. Из этого можно сделать вывод, что износ манжет может привести к серьёзным последствиям и немалым финансовым затратам. Поэтому при обнаружении признаков износа уплотнителей не стоит затягивать с их заменой.

Как менять маслосъёмные колпачки на ВАЗ 2105

Замена колпачков невозможна без соответствующего инструмента, поэтому стоит позаботиться о его подготовке. Для проведения этой процедуры нам понадобятся:

• рассухариватель клапанов;
• приспособление для съёма колпачков;
• пинцет, длинногубцы или магнитная рукоятка;
• пруток из мягкого металла.

Сперва нужно выполнить подготовительные работы, которые сводятся к демонтажу всего, что будет мешать замене колпачков. К таковым элементам относится воздушный фильтр вместе с корпусом, крышка клапанов, трос подсоса и тяга от педали газа к карбюратору. В остальном процесс замены состоит из следующих шагов:

1. Коленчатый вал устанавливаем в положение, при котором 1 и 4 цилиндры будут находиться в ВМТ.

После монтажа всех уплотнителей, собираем механизм в обратном порядке. Перед тем как поставить на место распредвал, путём вращения коленчатого вала, бегунок трамблёра выставляем в такое положение, при котором производился его демонтаж. После сборки останется отрегулировать тепловой зазор клапанов.

Возможные ошибки

Если регулировка сделана правильно, посторонние щелчки в моторе должны исчезнуть. Если этого не произошло, значит, что-то сделано не так.

Самая распространённая ошибка — нарушение последовательности регулировки цилиндров, если работа проивзодится своими руками. Выставлять зазор на клапанах инжектора нужно только в вышеуказанном порядке и никак иначе, не надо нарушать схему. Если начать не с того цилиндра, это может полностью нарушить работу всей системы газораспределения, в результате чего посторонний шум в двигателе никуда не исчезнет. И более того, он может стать громче. Исправить эту ошибку можно только одним способом: выставить 4 цилиндр в верхнюю мёртвую точку в соответствии с меткой и настроить всё заново.

Отрегулировать клапана на ВАЗ 2107 — задача не такая сложная, как кажется на первый взгляд. Главное — соблюдать правильную последовательность цилиндров, приведённую выше. Кроме того, не следует слишком усердствовать, затягивая болты на крышке блока цилиндров, так как резьбу там легко можно сорвать.

(11 голосов, среднее: 3 из 5)

Регулировка клапанов на Ваз 2107 по микрометру

Вместо щупа для регулировки зазора клапанов применяется микрометр, устанавливаемый на специальной рейке. С его помощью можно контролировать величину свободного хода рокеров. Зазор 0.15 миллиметров соответствует свободному ходу рокера 0,52 миллиметра.

Рейка имеет специальные гайки, позволяющие прикручивать ее на шпильки крепления распредвала. Это позволяет последовательно устанавливать ее над каждой из пар клапанов. Необходимо хорошо затягивать гайки крепления рейки, чтобы она не качалась во время проведения замеров. После этого надо закрепить микрометр (индикатор) на рейке так, чтоб он упирался в край рокера, нажимающего регулируемый клапан.

Чтобы проверить зазор, надо поднять кулачок рокера специальным захватом или пальцем и проконтролировать по стрелке прибора величину свободного хода. Если он не равен 0,52 мм, то его следует выставить так же, как при регулировке при помощи щупа.

Данный способ регулировки более точный и надежный. Щуп, проходя между рокером и распредвалом, игнорирует возможный зазор, появляющийся в результате выработки на деталях.

Микрометр определяет действительную величину свободного хода рокера, кроме этого, ориентироваться по показаниям индикатора проще и надежней, чем по свободному ходу щупа. Это позволяет отрегулировать зазоры в клапанном механизме максимально точно.

• https://bumper.guru/klassicheskie-modeli-vaz/grm/grm-2107/regulirovka-klapanov-vaz-2107.html
• https://m.etlib.ru/report/454-regulirovka-klapanov-na-vaz-2107
• https://semerkavaz.ru/dvigatel/regulirovka-klapanov-na-vaz-2107/

Предназначение клапанов в двигателе

При своей работе двигатель потребляет воздух и топливо, а выделяет выхлопные газы. Клапаны служат для того, чтобы в цилиндр поступала топливовоздушная смесь (через впускной клапан) и удалялись выхлопные газы (через выпускной клапан). Чередование циклов впуска и выпуска называется рабочим циклом двигателя. Он состоит из четырёх тактов.

1. Впуск. Открыт впускной клапан. Поршень движется вниз и за счёт разряжения, создаваемого в цилиндре, увлекает за собой топливовоздушную смесь, которая поступает через открытый впускной клапан.
2. Сжатие. Оба клапана закрыты. Поршень движется вверх (к свече зажигания) и сжимает топливовоздушную смесь.
3. Рабочий ход. Оба клапана закрыты. Свеча зажигания даёт искру, которая поджигает топливовоздушную смесь. Во время сгорания топливовоздушной смеси образуется много газа, который толкает поршень вниз.
4. Выпуск. Открыт выпускной клапан. Поршень движется вверх и выталкивает из цилиндра отработавшие газы через открытый выпускной клапан.

   Рабочий цикл двигателя состоит из четырёх тактов, за время которых рабочая смесь поступает, сжимается и сгорает, затем удаляются отработавшие газы

Смысл регулировки клапанов

Открытием клапана управляет кулачок распределительного вала. При работе двигателя клапан нагревается и удлиняется, что может привести к его неполному закрытию. Для компенсации этого удлинения существует зазор между клапаном и кулачком распределительного вала. Смысл регулировки клапанов сводится к выставлению необходимой величины этого зазора.

Признаки неправильной регулировки клапанов

Признаками неправильно отрегулированных клапанов являются:

1. Посторонний металлический стук из-под клапанной крышки.
2. Снижение мощности двигателя.
3. Запах чистого бензина в выхлопных газах.

Регулировка клапанов на автомобилях ВАЗ 2107 обязательна после ремонта газораспределительного механизма, а также после пробега в 10–15 тысяч километров.

Регулировка клапанов ВАЗ 2107 (инжектор)

Чтобы снять клапанную крышку, сначала надо вынуть масляный щуп, иначе он не позволит ей выйти. Далее, самый простой способ — отсоединить три шланга возле патрубка воздушного фильтра, открутить все болты по периметру крышки, и вытащить крышку.

Вытаскивать клапанную крышку будет довольно неудобно.

Проворачивать коленвал можно несколькими способами. Например, поддомкратить и вывесить заднее колесо, переключить на 4-ю или 5-ю передачу, чтобы было легче крутить. Вращать колесо до совпадения меток. Другой способ — прокручивать понемногу, упирая лезвие отвертки между зубцов венца коленвала, и используя кронштейн ДПКВ (но не сам датчик), как опору. В остальном клапана регулируются по пунктам выше.

1

Для регулировки клапанов понадобится щуп на 0,15 мм и пара ключей на 13 и 17. Если речь о карбюраторном ВАЗ 2107, тогда пригодится и ключ для прокручивания коленвала на 38.

2

Чтобы снять клапанную крышку на карбюраторной «семерке», нужно демонтировать воздушный фильтр.

3

Также нужно отсоединить топливные шланги, тросик воздушной заслонки и тягу дроссельной. Сам карбюратор следует прикрыть, чтобы не внутрь ничего не попало,

4

На инжекторном ВАЗ 2107 надо вытащить масляный щуп для снятия крышки ГБЦ.

5

И убрать тройку шлангов возле воздушного фильтра.

6

Открутить 8 болтов на 10 крепления крышки, разбросанных по периметру, и снять крышку.

7

После снятия крышки, следует проверить натяжение цепи (и подтянуть, если требуется). Для того, чтобы начать регулировку клапанов, нужно чтобы метка на распредвале совпадала с этим выступом.

8

Если метка не совпадает с выступом, нужно проворачивать коленвал, пока это не исправится.

9

Также есть метка на коленвале (карбюратор), она должна совпадать с самой длинной чертой на крышке привода распредвала.

10

На инжекторной «семерке» эти метки отличаются, но тоже должны совпадать. Если метки распредвала совпадают, а метки венца коленвала немного расходятся, это может свидетельствовать о растянутости цепи. При незначительном расхождение регулировка допустима.

11

Таблица углов поворота коленвала и ВМТ поршней различных цилиндров, где 0 — совпадение меток на распредвале и верхней мертвой точке поршня 4-го цилиндра. В таком положение регулируются 8-й и 6-й клапан, после чего нужно провернуть коленвал на 180 градусов (распредвал совершит оборот на 90), тогда можно отрегулировать следующую пару.

12

Клапана считаются от распредвала и регулируются парами, с проворачиванием коленвала и распредвала после регулировки каждой пары клапанов.

13

Нужный зазор определяется по щупу толщиной в 0,15 мм. Он вставляется между рычагом и кулачком клапана распредвала. Если щуп не проходит или двигается совершенно свободно — нужна регулировка.

14

Чтобы отрегулировать клапан, нужно ослабить контргайку ключом на 17.

15

Затем повернуть регулировочную гайку в ту или иную сторону, увеличивая или уменьшая зазор.

16

Совершив пол-оборота регулировочной гайки, следует проверить зазор щупом и внести коррективы. Щуп должен ходить плотно, без люфта, и выниматься с усилием около 2 кг, при этом допустимы небольшие погрешности. Добившись нужного результата, надо закрутить контргайку и снова проверить зазор.

17

Второй клапан (и все остальные) регулируются точно так же.

18

Отрегулировав первую пару клапанов (8 и 6), надо провернуть коленвал на 180 и распредвал на 90 градусов. Чтобы было легче ориентироваться, на распредвалу можно сделать метки, обозначающие оборот на 90 градусов. Если заводская метка совпадает с выступом на верху, то свою метку следует нанести около выступа корпуса ГБЦ сбоку.

20

Затем провернуть коленвал ключом на карбюраторном двигателе или оборотом колеса на инжекторном.

21

На инжекторе того же результата можно добиться, вставив отвертку между зубцов венца коленвала и, упираясь в кронштейн датчика положения коленчатого вала снизу, понемногу проворачивать венец.

22

Результат должен быть один и тот же — распредвал совершит оборот на 90 (о чем подскажет нанесенная метка).

23

Заводская метка ушла на 90 градусов.

24

Таким образом следует отрегулировать все клапана, затем собрать все в обратном порядке и запустить двигатель. Прогревшись до рабочей температуры, он должен нормально функционировать, безо всяких стуков.

Инструкция полезная? Да 87 Нет

Выставление зазоров в клапанах с помощью индикатора

Порядок РК при пользовании индикатором в целом не отличается от последовательности действий при регулировке с помощью щупа, но применяется другой инструмент. Для настройки клапанного механизма в этом случае понадобится рейка (планка) и сам индикатор, приспособление комплектом продается в специализированных автомагазинах. При большом желании планку для установки индикатора можно изготовить самостоятельно, в интернете найти необходимый чертеж не составляет проблем.

При выставлении зазоров с помощью индикатора получается более точная настройка, так как щуп не способен уловить все неровности кулачков распредвала, выработку на рокерах. Порядок действий РК с использованием специального приспособления здесь следующий:

• так же как и при регулировании с помощью щупа, устанавливаем нейтральную передачу, открываем капот, снимаем клапанную крышку;
• совмещаем метки распредвала для настройки 8-го и 6-го клапана;
• на шпильках левой стороны постели распределительного вала крепим индикаторную планку;
• если мы регулируем шестой клапан, индикатор с помощью держателя закрепляем сверху соответствующего (6-го) рокера;
• с помощью ключа или рукой поднимаем и опускаем рокер, замечаем по индикатору, на сколько делений отклоняется стрелка.

Здесь есть смысл обратиться к таблице, где приводятся данные по индикаторным настройкам, так как при регулировке щупом ТЗ измеряется в миллиметрах, а индикатором – в делениях. Например, для стандартного значения 0,15 мм соответствует индикаторный показатель 52, это означает, что стрелка при положенном зазоре отклоняется на пятьдесят два деления. Если ТЗ больше нормы, его нужно уменьшить, рассмотрим, как это происходит:

• допустим, вместо положенных 52 индикатор показал значение 72 («лишние» 20 делений);
• ставим стрелку на «ноль», расслабляем контргайку, ключом на 13 поворачиваем регулировочный болтик в сторону уменьшения зазора, наблюдаем за индикатором;
• при повороте ключа индикаторная стрелка начинает отклоняться против часовой стрелки, необходимо, чтобы она «прошла» 20 делений (так как 72-52=20);
• добившись нужного показания на стрелочном приборе, придерживая ключиком на 13, «семнадцатым» ключом затягиваем контргайку;
• отрегулировав так оба клапана (8 и 6), поворачиваем к/вал, регулируем кл. №4 и 7, затем дальше повторяем все операции, которые были описаны ранее для карбюраторного ДВС.

После регулировки устанавливаем клапанную крышку, запускаем мотор, смотрим, как он работает, слушаем, нет ли посторонних звуков.

Регулировка клапанов на ВАЗ 2107 инжектор. Пошаговая инструкция всего процесса »

Что подразумевает под собой регулировка клапанов на ВАЗ 2107 инжектор, знает, наверняка, даже неопытный водитель, чуть ли не впервые оказавшийся за рулем. Эта фраза – отрегулировать клапана – у всех на слуху. Но не всякий новичок в автоделе знает, зачем это нужно и как это правильно сделать, не обращаясь к услугам профессиональных мастеров. А ведь от того, насколько правильно будут функционировать клапана, зависит и КПД мотора, и его приемистость, и динамика, и расход топливной смеси. А делать подобную процедуру с движком ВАЗа, как считают некоторые специалисты, необходимо с регулярной частотою, когда машина пробегает каждые 10-15 тысяч километров. Регулировка клапанов на ВАЗ 2107 инжектор

немного отличается от подобной на и . Это объясняется конструкционными особенностями этих вазовских двигателей. Но не пугайтесь так сразу: при определенных навыках и любви к копошению в недрах механизмов, задача эта вполне реально выполнимая. Она под силу даже всем, если пользоваться пошаговой инструкцией, приведенной ниже.

Сам процесс

Для проведения работ потребуются: ключи на 10, на 13/17 (два), на 38, щуп специальный для замера зазора (толщина – 0,15 мм);
Перво-наперво, заезжаем в гараж или бокс, глушим машину и даем хорошенько остыть движку

Следующие этапы производим только при этом важном условии!;
Ключом 10-й отворачиваем гайки на крышке головки (их 8-мь). Снимаем крышку, получая возможность доступа к клапанам и их винтам регулировки;
До процесса по урегулированию надо определенным образом настроить положение коленвала

Для этих целей используем ключ 38-й.;
Проворачиваем вал, совмещая метки, находящиеся и на головке, и на звездочке. Они должны совпасть!;

Попутно проверяем натяг цепи . Если ослабла – подтягиваем. Эту процедуру также довольно легким образом произвести самостоятельно. Для этого нам надо отпустить натяжительную гайку, что базируется под патрубком. Нужно ключом 38-м проворачивать вал до проявления характерного сопротивления (по максимуму). Затем – держа коленвал этим же ключом, производим фиксацию гайки для натяжителя. Этот фиксированный поворот коленвала обозначает, что цилиндр 4-е находится вверху. При таком раскладе можно порегулировать 4, 6, 7, 8-й кулачки на 2, 3, 4 цилиндрах;
Делают это обычно при содействии щупа (специальный прибор используется только на высших СТО). Но если есть прибор в наличии – им лучше даже. Итак, проверим зазоры. Если щуп будет проходить с усилием, не слишком значительным, в щель и далее двигаться свободнее, то зазор соответствует норме. Дальнейшая регулировка не требуется. Переходим к следующему клапану. Если нет, то надо 17-м ключом приспустить гайку для фиксации. А 13-м – провернуть болт для регулировки потихонечку, и выставить требуемый зазор по щупу;
Еще раз проверяем и фиксируем, затягивая гайку. Проверив таким образом все вышеперечисленные клапана, переходим к следующему этапу;

Сменим положение цилиндров , но для этого надо провернуть коленчатый вал еще на 60 градусов. Делается это также при помощи 38-го ключа. Далее – регулируем уже оставшиеся в ассортименте кулачки (впускные и выпускные) 1, 2, 3-го цилиндров. Операция производится аналогично предыдущей при помощи щупа и ключей: проверить, отпустить, проверить, затянуть;
После всех произведенных работ специалисты рекомендуют пару раз проворачивать 38-м ключом коленвал и снова перепроверить таким же способом регулировку клапанов. Это делается для возникновения чувства уверенности, что вы все сделали верно (пусть даже и потратите лишнее время);
После этого необходимо установить на прежнее место крышку головки движка и завести мотор. Качественное выполнение регулировки будет слышно сразу: исчезает характерный цокот, улучшается приемистость и мощность двигателя. Но чтобы окончательно убедиться в своей крутости, необходимо проехаться еще и по городу. Вы сразу будете слышать и видеть, как хорошо стал работать мотор.

Таблица порядка регулировки:

На карбюраторном двигателе для более точного определения положения распредвала возможно использование трамблера, бегунок которого направлен на гнездо высоковольтного провода соответствующего цилиндра. Если крышка трамблера снята, то ориентировкой могут служить четыре винта на корпусе, совпадающие с гнездами высоковольтных проводов.

Можно также, использовать трамблер при снятой крышке: к низковольтной цепи подключить контрольную лампочку и при включенном зажигании поворачивать коленчатый вал. Момент включения лампочки свидетельствует о точном положении распредвала, при котором регулируется соответствующая пара клапанов.
