Выясняем как улучшить свет фар на ВАЗ 2114

Значительная часть владельцев ВАЗ задаётся вопросом о том, как улучшить свет фар на ВАЗ 2114. Эта проблема встречается на многих моделях авто. Решить её нужно как можно быстрее. Свет на дороге является залогом безопасного движения. В противном случае может возникнуть аварийная ситуация.

Почему может возникнуть плохой свет на ВАЗ 2114

Для решения проблемы следует разобраться во всех нюансах работы фар. Простая замена фар может не дать должного эффекта. В некоторых случаях смена ламп и вовсе станет бесполезной тратой денежных средств.

Причины неисправности фар:

Одна из самых распространённых причин — это грязные стёкла. Грязь, которая может появиться на фарах после длительной эксплуатации, способна ухудшить освещаемость примерно на 50%. Бывает и так, что заметить какие-либо загрязнения на фарах достаточно сложно. Это связано с тем, что они могут быть незаметны. Как же убрать грязь с фар? Сделать это может быть не так просто, ведь использовать сухую тряпку воспрещается. Она оставляет на стёклах небольшие и малозаметные царапины, которые могут испортить стекло.

Рекомендация. Для того, чтобы промыть фары, нужно использовать специальную ткань и моющие средства. Только в таком случае автолюбителю удастся эффективно очистить фары от всевозможных загрязнений. Ещё один сделать фары чистыми — это поставить омыватель.

• Мелкие царапины являются ещё одной распространённой причиной того, что фары становятся тусклыми. Царапины могут появиться из-за самых разнообразных причин. Всё дело в том, что протирая фары обычной тряпкой или даже перчаткой, каким-либо элементом одежды, действительно можно очистить поверхность фары, однако на ней также появятся и небольшие царапины. До тех пор, пока число царапин невелико, это не окажет какого-либо серьёзного влияния на работоспособность фар, однако спустя длительное время царапин может стать так много, что фары будут отличаться исключительно тусклым свечением.
• В некоторых ситуациях стекло и вовсе может лопнуть. Причин этого великое множество. На территории России и других стран СНГ это может произойти из-за температуры. В случае, если автолюбитель заметил какую-либо трещину, то ему нужно как можно скорее снять блок-фару и заменить её на новую. Если этого не сделать, то фара может перестать работать прямо во время движения. Последствия от неожиданного выключения света могут быть непредсказуемыми.
• Очередная причина ухудшения освещаемости — это возраст фары. С течением времени фары становится всё более мутными. Это связано с тем, что прямо во время движения различный мелкий мусор, а также песок и пыль попадают на поверхность фары. В итоге на нех начинают появляться очень мелкие царапины. Несмотря на тот факт, что они практически не видны, эти царапинки способны преломлять свет по принципу призмы. Это крайне неприятный эффект. Именно из-за него приходится менять стекло. Как же защитить фару от столь неприятных последствий? В данном случае рекомендуется оклеить их специальной защитной плёнкой, которую можно приобрести в автомобильном магазине.

Как светят фары на ВАЗ 2114 с неисправным отражателем

Свет фар может быть тусклым не только из-за наличия каких-либо повреждений на стекле, но и из-за состояния отражателя.

Часто бывает, что водитель не может найти причину тусклого свечения. А она заключается в том, что стекло фары может находиться в абсолютно нормальном состоянии, однако отражатель неисправен. Что же нужно сделать, чтобы вернуть фаре прежние качества? В таком случае нужно заменить отражатель.

Как улучшить свет на ваз 2114. Замена отражателя

Процедура замены отражателя предельно проста. Справиться с ней может каждый автолюбитель.

• Для начала требуется снять блок-фару. Делать это можно только при выключенном аккумуляторе.
• Затем с фары требуется снять стекло. Оно крепится при помощи герметика. Он размягчается с помощью обычного строительного фена. После этого стекло нужно аккуратно поддеть и снять.
• Следующий этап — выкручивание лампочки.
• После этого нужно демонтировать облезлый отражатель и поставить новый. Когда это будет сделано, автолюбителю останется лишь собрать фару с полным соблюдением обратной последовательности.

Требования законодательных документов

Конструктивные особенности противотуманных фонарей регламентируются несколькими законами. Важнейшими из них являются:

• Правила Дорожного Движения;
• Правила ЕЭК ООН;
• ГОСТ 8769-75.

В данных документах указаны следующие основные требования, касающиеся настройки противотуманок.

1. Оптические приборы должны быть установлены на транспортном средстве на высоте более 250 мм от дорожного покрытия.
2. Максимальное расстояние от противотуманного фонаря до внешнего габарита машины не должно выходит на рамки 400 мм.

К световому пучку предъявляются такие требования:

• луч должен быть направлен вниз, при этом верхняя граница его должна иметь четкое очертание;
• горизонтальный угол рассеивания не должен превышать показатель 700.

Поэтому регулировка противотуманок производится с учетом этих параметров, влияющих на безопасность вождения.

В правилах также определен и режим использования противотуманных фонарей. Это условия ограниченной (крутые повороты, горные серпантины) и недостаточной (туман, снег, дождь) видимости.

Регулируем противотуманные фары на ВАЗ-2114 своими руками: настройка ПТФ

Противотуманные фары – это бесспорно не лишний элемент в системе внешнего освещения автомобиля. И многие владельцы ВАЗ-2114, на которых они не установлены, приходят к выводу о необходимости монтажа такого оборудования. Подобные световые элементы просто спасают в условиях недостаточной видимости и условиях плохой освещённости обочин дорог.

На видео ниже показаны общие аспекты регулировки противотуманных фар:

Пошаговый процесс регулировки противотуманных фар

Можно приступать к их регулировке. Проведение этих работ можно условно поделить на два этапа – это предварительная подготовка и сама настройка работы светового потока. Ниже о них расскажем подробнее.

Подготовительные работы

1. Убедитесь в том, что вновь установленное оборудование работает исправно, включается независимо от работы ближнего света фар и в тандеме с габаритными огнями.
2. Если у вас есть сомнения в правильности подключения, то наша схема поможет вам окончательно определиться с этим. Подобная схема достаточно примитивна и в ней сможет разобраться даже тот автолюбитель, который ранее не имел дела с электрическими приборами.

Так выглядит схема подключения.

Всё готово для регулировки.

Как правило, выполнение таких работ занимает не более 15-ти минут, важно правильно соблюдать порядок их выполнения

Настройка ПТФ

Процесс регулировки также будет не сложным и выглядит следующим образом:

Регулировку ПТФ следует проводить при наличии веса на водительском сиденье, весом не менее 75 кг. Это правила, которые описывают нормы ГОСТ, поэтому во время регулировки, на место водителя необходимо посадить помощника

Далее, первым делом производим регулировку световых пучков, обратите внимание на то, что они должны быть идентичными с тем, что установлено на автомобиле – 57,7 см. Регулировку каждой фары производим в отдельности индивидуально, закрывая куском картона второй источник света

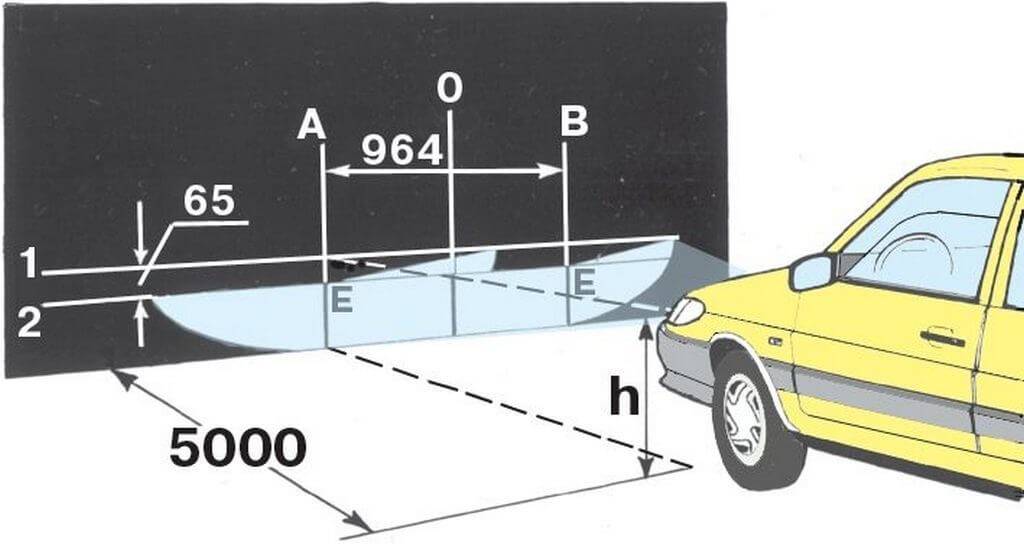

Так выглядит примерная схема регулировки ПТФ.

Наглядная схема регулировки ПТФ на ВАЗ-2114

Местоположение такого болта обозначено стрелкой.

Ещё одна схема для наглядности

Подробнее о регулировке

Однако после установки противотуманных фар, процесс не считается законченным прямо до того момента, пока не будет произведена их полная регулировка, потому как именно эти работы способны повысить эффективность и надёжность использования этих приборов

Ниже мы расскажем вам, как правильно отрегулировать противотуманные фары, и на что необходимо обращать повышенное внимание

Почему ПТФ?

Свет ПТФ и ближнего света

Наверняка каждый водитель, который передвигался на автомобиле в условиях тумана, знает насколько это сложно. Это связано не столько с ограниченной видимостью, сколько с попаданием пучка света на мельчайшие капли влаги, которые отражаясь, создают блики, существенно ухудшая обзор.

Однако стоит знать и обязательно соблюдать несколько правил по эксплуатации подобных световых приборов:

Согласно принятым нормам государственного стандарта (ГОСТ — 8769-75 – прим.), установка противотуманных фар не разрешается на расстоянии ниже, чем 25 сантиметров от дорожного полотна и нижней части бампера автомобиля. Противотуманные фары с ксеноновыми лампами работают намного эффективнее, однако на них и цена больше и сотрудники ГИБДД «реагируют» на подобные автомобили намного чаще

При выборе фары обращайте внимание на светорассеиватель , который при работе должен иметь чёткую границу светового потока. При работе подобные фары способны выдать свет на куда более широкие границы

Когда вы установите фары на место фиксации, позаботьтесь о том, чтобы их стёкла были защищены специальной, прозрачной антигравийной плёнкой. Так, они будут меньше подвержены воздействию мелких камней от вблизи идущих автомобилей, тем самым снизят факты деформации и появления трещин на стёклах. Обращайте внимание на границу светового потока, которую выдаёт лампа, так можно гарантировать то, что луч света не будет «сломан» и исключит факты ослепления встречных водителей.

Обращая внимание на подобные товары в магазинах, ваш выбор должен выпасть только на изделия из качественного пластика, с отражателем на котором отсутствуют повреждения, а соединения водонепроницаемы. Именно в таком случае, противотуманная фара прослужит долго и эффективно

Какой цвет противотуманных фар лучше установить

С тем, где должны находиться ПТФ и как их регулировать, мы разобрались. Но цвет свечения лампочек тоже играет немаловажную роль в получении эффективного освещения дороги в туман.

Ниже представлена цветовая схема, соответствующая цвету свечения противотуманных. Температура указана в Кельвинах, обычно эти значения пишутся на коробках. Это даст вам представления, каким цветом будет светить ПТФ вашего автомобиля. Кстати сказать, от этого зависит эффективность противотуманки в туман и размер штрафа при встрече с сотрудником ГИБДД.

Научно доказано, что определенный цветовой спектр, излучаемый фарой, влияет на способность отражаться от мелких капель воды, конденсирующихся во влажном воздухе. Чем ярче, тем больше света будет отражено, тем хуже видимость в туман.

Эти значения оптимальные с точки зрения эффективности ПТФ в плохих погодных условиях. Чем будут выше эти цифры, тем плотнее будет «пелена» перед вашим автомобилем на туманной дороге. Кроме этого, по ПДД запрещена установка ярких ламп в фары, которые, при неправильной регулировке, будут сильно слепить встречный поток. Они будут расценены, как ксеноновые, а это штраф.

Если этот материал был вам полезен, ставьте лайки и делитесь им с друзьями. Всем удачи на дорогах и уважайте других участников движения.

Видео, где тестируются различные противотуманные фары на эффективность, и какие лучше использовать на своем автомобиле:

Правильная регулировка фар ВАЗ 2114 важна для безопасного управления автомобилем. Когда оптика не настроена, есть риск не заметить пешехода в темное время суток, ослепить встречных водителей или наоборот, иметь для себя недостаточную видимость. Безответственные автолюбители зачастую игнорируют предложения на СТО по поводу обслуживания световых приборов чтобы сэкономить, впоследствии чего эксплуатируют автомобиль в ненадлежащем состоянии. Как отрегулировать фары ВАЗ 2114?

Схема подключения

Теперь займемся подключением ПТФ. Для этого нам понадобится установочный комплект. Лучше использовать «родной» для ВАЗ 2114, в который входят:

• электромагнитное реле;
• кнопка включения ПТФ;
• монтажные провода с колодками.

Схемой будем пользоваться той, что идет с комплектом и нанесена прямо на упаковку.

Схема подключения ПТФ на ВАЗ 2114

На схеме цифрами обозначены:

1. Противотуманные фары.
2. Монтажный блок.
3. Реле включения противотуманных фар.
4. Выключатель противотуманных фар.

Точки «А» и «С» мы подключим к “плюсу” источника питания, «В» – к питанию освещения панели приборов. Схему электропроводки ВАЗ 2114 мы сейчас рассматривать не будем, поскольку во всех модификациях ВАЗ 2114 есть вся необходимая проводка, колодки и даже места под предохранители в монтажном блоке:

Схема довольно простая, и собрать ее может практически каждый владелец ВАЗ 2114. Прежде всего лезем под бампер и подключаем провода из комплекта к лампам ПТФ. Один из проводов питания каждой ПТФ протягиваем в моторный отсек – именно там находится монтажный блок.

Сделать это можно через отверстия, сквозь которые проходят жгуты питания фар головного света. Второй провод каждой фары подключаем к кузову автомобиля, используя для этого винты крепления фар головного света.

Теперь реле. Находим в комплекте жгут из четырех проводов. На одном его конце колодка под реле, на другом – ножевые контакты, которые мы установим в колодку монтажного блока.

Выбираем место установки реле и подходящий для этого болт – креплений в моторном отсеке много. Отворачиваем болт и зажимаем под него реле. Заодно под этот же болт зажимаем провод жгута, идущий с 86-го контакта реле.

Теперь разберемся, как подключить кнопку включения противотуманных фар. Как уже отмечалось выше, все необходимые провода и разъемы уже установлены. Нужно просто их найти. Справа от водителя находим решетку динамика и за ней видим два свободных разъема. Один служит для управления реле включения ПТФ, второй отвечает за подсветку кнопки.

Выдавливаем изнутри заглушку, находящуюся на отливе выше динамика, пропускаем туда колодки. Подключаем к ним кнопку, вставляем ее в гнездо и защелкиваем.

Теперь монтажный блок. Чтобы добраться до колодок Ш7 и Ш8, придется блок снять. Вооружаемся торцевым ключом и отворачиваем две гайки, расположенные по бокам блока. Места, где они находятся, на фото ниже отмечены стрелками.

Аккуратно приподнимаем монтажный блок, переворачиваем его, насколько хватит проводов и выдергиваем из гнезд колодки Ш7 и Ш8.

Местоположение и нумерация колодок обозначены на рисунке ниже.

Вставляем ножевые клеммы от ПТФ и реле в колодки согласно монтажной схеме (см. рисунок выше). Вставляем колодки в гнезда, устанавливаем монтажный блок на место, фиксируем гайками. Осталось проверить наличие предохранителей F8 и F9 – именно они отвечают за питание противотуманных фар. Если их нет (а, скорее всего, их нет), устанавливаем номиналом 10 А.

Осталось отрегулировать наши противотуманные фары так, чтобы они не слепили встречных водителей.

Сделать это можно по методике, описанной в статье «Как установить противотуманные фары на Газель Бизнес». Единственное отличие будет состоять лишь в том, что регулировочный винт находится немного в другом месте, нежели в фарах Киржач, используемых в Газели.

Место расположения регулировочного винта ПТФ на ВАЗ 2114

Первый способ регулировки

В автомобилях ВАЗ 2114 установлена штатная блок-фара, которая одновременно отвечает за дальний и ближний свет. Поэтому достаточно отрегулировать ближний свет – дальний сам собой станет в правильное положение. Регулировка противотуманных фар осуществляется отдельно.

Процедура настройки происходит по следующему принципу:

• Автомобиль выведите на найденную горизонтальную поверхность, которая была выбрана для настройки фонарей.
• Остановите машину непосредственно перед стеной.
• На стенке при помощи мела сделайте обозначения, которые будут отвечать центральной точке авто и центрам фонарей.
• Обозначьте расстояние от земли до каждой из фар.
• Отметьте расстояние от центральной оси машины до каждой из фар.
• На пять сантиметров ниже проведите линию.

Регулировка света фар при помощи стены

• Далее нужно отъехать и остановиться на расстоянии 7,5 м от стены.
• Соедините на чертеже точки центров фонарей одной прямой.
• Начертите через те же центры пару вертикальных линий;
• Начертите через центровую точку машины отрезок, параллельный земле.
• На этом расчерчивание считается завершённым – зажигайте близкий свет фар.
• Угол наклона фонарей должен совпасть с горизонтальной линией, а начало, где граница света будет подниматься, совместите с местом пересечения линий.
• Настраивайте фары посредством вращения пары винтов – вы их найдёте на задней панели в подкапотном пространстве. Луч должен располагаться несколько ниже обозначения точки фары на чертеже.

Как отрегулировать фары на ВАЗ 2113-ВАЗ 2115?

Примечание!
На самом деле фары очень легко регулируются на этих автомобилях, вот если брать классику, то для того чтобы там фары отрегулировать, нужно будет взять отвёртку и крутить при помощи неё регулировочные винты, а на автомобилях семейства Самара 2 всё просто, достаточно только на руки перчатки одеть чтобы не испачкаться и мелом ещё запастись, это нужно чтобы схему нарисовать на стене на которой вы и будете регулировать фары, если вы что то не поняли, если у вас возник вопрос: «Что за стена нужна и зачем схему на ней рисовать?» то в таком случае просто читайте инструкцию дальше и вы всё поймёте!

1) Прежде чем приступать к регулировки, подумайте как вы её будете делать (Правильно или на глаз), если на глаз то никакую схему рисовать не нужно, просто винты покрутите и всё (Об этих винтах чуть позже), если же вы желаете правильно пучок света фар направить, то в таком случае сперва разыщите ровную поверхность на которую можно поставить автомобиль (Асфальт лучше всего) и напротив этой поверхности должна быть так же строго вертикальная стена, как вы видите на фото чуть ниже, автомобиль от этой стены вам нужно будет поставить на расстоянии в 5 метров (Кроме стены, можно использовать листы фанеры или ещё что ни будь, что вам придёт в голову), после этого мелом начертите на фанере или же на стене три вертикальных линии, одна из этих линий как вы уже видите по фото должна находиться в самом центре (В центральной части передка автомобиля) и идти до самого конца в низ (Линия «О» это), вторые же линии это боковые (Они должны быть начерчены, строго от центра фар) на фото они ещё буквами «А» и «В» указаны, тоже самое и горизонтальной линией 1 которая тоже должна быть начерчена начиная от центра фар и последняя линия это горизонтальная цифрой 2 которая указана, она чуть ниже первой линии (На 650 мм.) должна быть начерчена.

Примечание!
Но есть одно Но! Прежде чем ко всей этой регулировки приступать, чтобы она более точной была, проверьте сперва насколько у вас шины накачаны по необходимости до качайте их до нужного уровня, кроме этого сотрите всю грязь с фар чтобы они хорошо светили, а так же заправьте автомобиль (Если нет возможности полностью заправить, то пол бака хотя бы залейте) и посадите за руль своего друга или какого либо человека массой 75 килограмм примерно, ну и в завершение в боковой части качните автомобиль чтобы пружины подвески установились!

Ах да кой что ещё нужно будет сделать, ручку гидро-корректора фар поставьте в положение один водитель (Это цифра 0), ниже мы закрепили фото на котором ручка гидро-корректора указана красной стрелкой (Это было сделано для тех, кто не знает что такое корректор фар), данную ручку вам и нужно будет в положение 0 повернуть, на фото его к сожалению не видно, потому что эта цифра находиться сверху а верхнюю часть панель закрывает, кроме этого на фото всё показано на примере автомобиля ВАЗ 2110 а не ВАЗ 2114, поэтому у вас данная ручка корректора немного но может отличаться, но объясним вам в двух словах где она находиться, а именно она располагается на автомобиле с торпедой ВАЗ 2114 возле дефлектора в левой части (Если на водительское кресло сесть), возле этого корректора ещё одна ручка есть вы сразу её найдёте после того как в салон своего автомобиля на водительское кресло сядете!

2) Теперь переходим собственно к регулировки, закройте в начале одну фару у своего автомобиля (При помощи чёрной тряпки можно) и после этого переходите к регулировки той фары, которая не закрыта тряпкой, для её регулировки отройте капот у автомобиля и с обратной стороны блока-фары разыщите два ручных винта, один из которых нужен для регулировки пучка света по вертикальной плоскости (Это винт 1), а другой по горизонтальной (Это винт 2), всё что указано цифрами 3, 4, 5 на фото вы уже не трогайте, так вот при помощи этих винтов отрегулируйте свет фар таким образом, как показано на фотографии (На схеме имеет ввиду) чуть выше, а именно обратите своё внимание особо на точки «Е» которые появились посредством прохождения линий («А», «В») и линии «2»

Дополнительный видео-ролик:
Более подробно но без схемы, просто для того чтобы вы понимали принцип регулировки фар, просмотрите для этого ролик который размещён чуть ниже, в нём правда автомобиль семейства не Самара 2, а семейства Самара показан, но суть регулировки одна и на обоих этих моделях машин можно сказать она полностью совпадает.

Установка и подключению передних и задних ПТФ на ВАЗ 2113, 2114, 2115

Прежде чем приступить к монтажу противотуманок, потребуется подобрать определённый перечень инструментов и дополнительных элементов. Можно приобрести как готовый комплект для подключения, так и по отдельности подобрать необходимые запчасти. Когда все подготовлено, можно размечать на переднем бампере место под установку будущих фар. На ВАЗ 2115 с завода есть штатные отверстия, а в случае с ВАЗ 2113 и ВАЗ 2114 потребуется поработать инструментом (лобзиком или дрелью). Если нет желания повреждать бампер, можно установить осветительные приборы на специальные кронштейны.

Под установку противотуманок в переднем бампере нужно сделать отверстия при помощи лобзика или дрели со свёрлами, предварительно выполнив разметку

Вам понадобится:

• напильник;
• дрель и свёрла;
• электрический лобзик;
• рулетка;
• маркер.

Материалы для монтажа

Как правило, набор для установки ПТФ на ВАЗ 2113, 2114, 2115 включает такие элементы:

• фары с лампочками;
• комплект проводов;
• электромагнитное реле;
• кнопка включения ПТФ;
• стяжки и клипсы для фиксации проводов;
• схема подключения ПТФ ВАЗ 2113, 2114, 2115.

В набор для подключения противотуманок должны входить провода с клеммами и разъёмами, реле, кнопка

Монтаж рассматриваемых источников освещения обязательно должен выполняться с применением кнопки и электромагнитного реле. Дело в том, что противотуманки потребляют довольно большой ток и подключение напрямую к замку зажигания приведёт к подгоранию, а впоследствии перегоранию контактов. Все это может способствовать повреждению изоляции проводов и возникновению короткого замыкания, в результате чего возможен выход из строя электропроводки.

Пошаговая установка и подключение ПТФ

Для монтажа противотуманок необходимо соблюдать следующий порядок выполнения операций:

1. Монтаж кнопки включения фар в салоне. Место под элемент можно выбрать любое, лишь бы водитель мог без затруднений управлять клавишей. Довольно часто деталь устанавливают вместо заглушек на торпеде.

2. С передней панели снимают решётку с динамической головкой. За ней расположены две колодки, рассчитанные на включение фар, индикацию о работе ПТФ и подсветку кнопки.
3. Расположив кнопку в удобном месте, к ней подключают разъёмы. После этого решётку можно поставить на место.

4. Установку реле выполняют под капотом на перегородке моторного отсека возле монтажного блока. Чтобы его снять, необходимо открутить 2 гайки, приподнять и отыскать 2 колодки (номер 7 и 8).

5. К блоку реле прокладывают колодку со жгутом из четырёх проводов с контактами, идущими в комплекте.

6. Подключение проводов, которые идут от реле ПТФ, выполняется согласно схеме в следующем порядке: к колодке №8 монтажного блока на 8 клемму подсоединяют провод от 30 контакта реле, 87 контакт реле идёт на 1 клемму разъёма, 86 — «масса», а 85 соединяют с 17 клеммой колодки №7.

7. Протягивают плюсовые провода к ПТФ, массу в основном закрепляют на гайку блок-фар. Напряжение «+» на противотуманки подаётся со 2 и 3 контакта колодки №8.

8. После всех соединений разъёмы устанавливают в монтажный блок и выполняют его крепление.

Что касается задних ПТФ на ВАЗ 2113, 2114, 2115, то на этих модификациях авто такой источник света устанавливается с завода, т. е. в заднем фонаре используется ещё одна лампочка. Управление осуществляется также из салона при помощи кнопки, но только без фиксации, поскольку используется несколько иная конструкция реле (электронное). Об этом стоит знать и не пытаться установить клавишу с фиксацией.

Видео: установка ПТФ на ВАЗ 2114

Проверка работоспособности ПТФ на ВАЗ 2113, 2114, 2115

После того как осветительные приборы установлены и подключены, необходимо проверить, насколько всё корректно работает. Для этого достаточно включить габариты и нажать клавишу, подающую напряжение на реле ПТФ, после чего лампы фонарей должны загореться. Когда габариты выключаются, лампы ПТФ также должны погаснуть, независимо от положения кнопки противотуманок. После проверки работоспособности источника освещения потребуется отрегулировать световой поток таким образом, чтобы встречные водители не ослеплялись.

После установки и подключения проверяем работу ПТФ: при включении габаритов и нажатии на кнопку включения противотуманок фонари должны загореться, при выключении габаритов лампы должны погаснуть

Противотуманная оптика относится к необходимому осветительному оборудованию любого автомобиля. Такие приборы в значительной степени облегчают поездку в условиях плохой видимости. Если на определённой модели авто с завода не установлены ПТФ, монтаж можно провести самостоятельно. Для этого не потребуются специальные инструменты и особые навыки и знания.

Пошаговая инструкция по регулировке фар на ВАЗ 2114

Индивидуальная настройка делается по этапам:

• определить место выполнения работ – ровная поверхность, длина 10м, гладкая вертикальная стена;
• разметить стену;
• приготовить лампы;
• настроить ближний свет.

Внимание! Обязательно поставить гидрокорректор фар ваз 2114 в нулевое положение. Индивидуальная настройка фар на ВАЗ 2114 делается по этапам

Индивидуальная настройка фар на ВАЗ 2114 делается по этапам

Последовательность действий пошаговой инструкции:

Регулировка света фар ваз 2115 проводится аналогично инструкции настройки для ваз 2114.

При совпадении границ пятен светового луча завершена регулировка света фар ваз 2114
