Развал-схождение колес – регулируем самостоятельно

Процесс выставления углов

Настройка углов на СТО

Для работы в домашних условиях вам понадобятся следующие инструменты и приспособления:

  • Набор гаечных накидных ключей;
  • Штангенциркуль;
  • Прочная нить или леска с крючками на конце – если их нет, то нужно будет придумывать, как привязаться к колесу;
  • Два бруска – первый толщиной 6 мм, а второй – 22 мм.

Также может понадобиться специальная или обычная линейка – есть такой метод регулировки тоже.

Прежде чем приступать к установке углов колес, необходимо проверить давление в шинах, убедиться в том, что нет радиального и осевого биения покрышек, люфта подшипников ступиц, люфта на верхних шаровых опорах и свободного хода руля.

При обнаружении чего-то из перечисленного устраняем неисправность. Далее действуем в следующем порядке.

Загоняем автомобиль на ровную площадку, выставляем положение рулевого колеса в режим движения по прямой – для этого нужно проехать пару раз вперед и назад, чтобы понять, что автомобиль никуда не смещается, и прижимаем подвеску, оказывая давление на передний и задний бампер в 50 кгс по несколько раз подряд.

Проверка угла по нити и штангенциркулю

Проверяем углы установки колес. Для этого закрепите рядом с колесом отвес, чтобы он проходил точно по его центру, как это показано на фото выше. Остановите его качение и замерьте расстояние от верхнего и нижнего краев обода до нити. Получившаяся разница будет показателем развала.

Совет! Если штангенциркуля нет, воспользуйтесь обычной линейкой.

ВАЗ 2107 является заднеприводным автомобилем. Для таковых максимальная разница может составлять 4 мм, для переднеприводных – 1 мм.

При этом стоит учитывать, что верхнее расстояние не может быть меньше нижнего – уж лучше пусть будет наоборот. В идеале развал должен быть нулевым для автомобилей с любым приводом.

Если потребовалась регулировка, ослабьте все гайки на поворотном кулаке, сдвиньте деталь в нужную сторону и затяните все, как было.

Чтобы убедиться, что все сделано правильно, повторите измерения, а также проведите его при вывернутых вправо и влево колесах.

Переходим к регулировке схождения.

Брус на 22 мм

Проводим такие же подготовительные мероприятия, как и при регулировке развала.

Далее натягиваем нить между передними и задними колесами так, чтобы она проходила через их центр. Если нить цепляется за подкрылки, то их временно нужно снять.

Колея задних колес на ВАЗ 2107 немного уже, чем у передних, поэтому требуется сделать подкладку из бруска или двух сложенных спичечных коробков.

Затем поворачиваем рулевое колесо так, чтобы нить коснулась покрышки переднего колеса с двух сторон. Если все получилось, то регулировка вам не потребуется.

Теперь перенесите брусок на заднюю часть заднего колеса и добавьте к нему еще 6-ти мм вставку – можно подложить третий коробок спичек. Нить по-прежнему должна касаться покрышки в двух точках. Получилось – отлично, нет – нужна регулировка.

Отрегулировать сход можно гаечными ключами на 13. Для этого ослабляется муфта наружной рулевой тяги.

Клещи «Кобра»

Далее клещами по типу «Кобра» нужно ухватиться за муфту и провернуть ее, регулируя тем самым длину тяги. Добиваемся такого положения, чтобы нить коснулась покрышки, как это требуется.

В завершении затягиваем хомуты и повторяем все манипуляции со вторым колесом. Стремимся к показателю совместного схождения в 2 мм.

Неправильные регулировки сход-развала

На легковых автомобилях неправильной
регулировкой считается отклонение настроек углов на 0º30’ от нуля. Слишком
положительный или отрицательных сход-развал имеет негативные последствия как
для управления автомобилем, так и ресурса деталей. Например, резина начнет
стираться неравномерно. Если быстрее изнашивается наружная сторона, то владелец
машины это заметит во время подкачивания шины и отправится на регулировку.

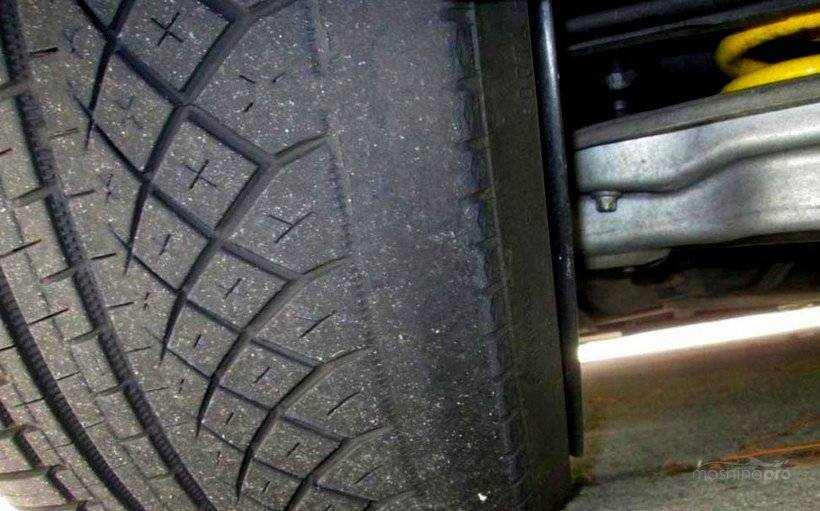

Неравномерный
износ покрышки с наружной стороны

А вот при чрезмерном износе со внутренней
стороны водитель узнает о проблеме только при “переобувании” машины.
Тогда уже будет, возможно, поздно и придется потратиться на новые колеса. В
случае всесезонной резины проблема так и не будет выявлена, что приведет к
сильному истиранию беговой зоны и разрыву покрышки. Если это произойдет на
скорости 80-120 км/ч, машина станет неуправляемой и может случиться ДТП.


Опасный внутренний износ

Кроме износа протектора неправильная
регулировка чревата плохой устойчивостью авто на дороге. Причем на сухом
покрытии машина держится нормально, а после первого дождя сцепление с асфальтом
ухудшается, что делает эксплуатацию небезопасной. В дальние поездки на таком
авто отправляться не стоит и нужно ехать в сервис для регулировки углов колес.

На переднеприводных авто с задней
многорычажной подвеской бывают диагональные вмятины на протекторе, поскольку
изменена геометрия подвески. Это случается при неправильной регулировке задних
покрышек с дисками, если автомобиль часто используется для транспортировки
больших грузов (овощи с дачи, стройматериалы). В таком случае требуется
правильное распределение нагрузки и разная настройка углов передних и задних
шасси.

Неверные
параметры схождения и развала вызывают дополнительный шум шасси. Это связано с
неполным прилеганием беговой зоны протектора к асфальту. Сопротивление качению
повысится и колеса начнут гудеть даже при 60-80 км/ч. На скорости 120-130 км/ч
шум будет слышно даже с закрытыми окнами.

Как и где выполнить развал-схождение

В наше время в интернете можно найти множество видео уроков рассказывающих, как в гаражных условиях настроить развал-схождение, с помощью примитивных подручных средств. Однако профессионалы не рекомендуют увлекаться такой самодеятельностью. Ошибка, допущенная неопытным настройщиком, может привести к опасным последствиям на дороге. Обращаться к гаражным умельцам тоже рискованно, экономия небольшой суммы денег может привести к большим затратам на ремонт некачественно настроенной подвески. Лучшим вариантом будет обращение на серьезное СТО, обладающее современным оборудованием, на котором работают опытные мастера.

Стенд, применяемый для настройки угла установки задних колес, также влияет на качество процедуры. Сейчас используют компьютерные стенды. Главным различием является способ передачи данных от датчиков на колесах, в центральную станцию стенда. Для этого может использоваться инфракрасная, кордовая (проводная), оптическая, лазерная и радиосвязь.

Что такое развал-схождение

Если говорить коротко, то это углы наклона передних колес в вертикальной и горизонтальной плоскости. Они вовсе не параллельны, как считают многие, а расположены под углом. Это позволяет решить сразу несколько проблем при эксплуатации автомобиля:

  • Повышается устойчивость автомобиля при движении на большой скорости.
  • Улучшается управляемость и самостоятельное выравнивание машины.
  • Износ резины происходит равномернее, значительно повышается срок службы покрышек.
  • Уменьшается расход топлива.

Все эти неприятности происходят именно по причине неправильно настроенного схода и развала колёс. Поэтому любой автолюбитель должен не только знать, что это такое и зачем нужно, но и как это делается.

Преимущества способа

Технология, рассмотренная ниже, широко используется как начинающими, так и опытными автомобилистами. Среди ее основных преимуществ стоит выделить такие:

  • Высокая точность. По этому критерию данный способ не уступает компьютерному методу. Технология позволяет измерять практически все угловые и линейные показатели, которые определяются с помощью электронной аппаратуры. Может быть учтен даже уклон площадки, на которой располагается машина во время измерения схода и развала.
  • Учитываются параметры кузова. При компьютерной диагностике эти характеристики не определяются оборудованием, в лучшем случае компьютерные стенды могут вычислять величину клиренса. Метод, рассмотренный в статье, позволяет увидеть естественную ось симметрии кузова и определить расположение шасси относительно нее. Это поможет понять, почему после регулировок схода и развала одни колеса выступают из арок больше, чем другие.
  • Вылет дисков не влияет на результаты. Параметры колесных дисков могут иметь значение при компьютерной настройке углов. Поэтому некоторые мастера, работающие в специализированных сервисах, отказываются проводить работы, если на автомобиле установлены колеса с разным вылетом на передней и задней осях. Рассматриваемый метод, в свою очередь, позволяет выполнять замеры схода и развала, даже если разные диски стоят на одной оси.

Что такое «развал-схождение»

Колёса автомобиля должны располагаться относительно горизонтальной плоскости под определённым углом (развал), это же касается и вертикальной плоскости (схождение). Это требуется для достижения лучшего сцепления шин с земной поверхностью и приемлемой управляемости транспортного средства.

Правильная установка углов развала и схождения обеспечивает стабильную управляемость и устойчивость транспортного средства

Схождение

Данная величина может быть как «плюсовой» (когда воображаемые линии, идущие параллельно ведущим колёсам, будут иметь точку пересечения перед «носом» ТС), так и «минусовой»(когда точка пересечения расположена сзади). Нужно понимать, что чем ближе к нулю угол схождения, тем меньше у ТС сопротивляемость эффекту качения.

Отрицательный угол схождения – это плохо. В данном случае будет наблюдаться ухудшенная управляемость и плохой отклик при вращении руля. Ко всему прочему это приведёт к рысканию машины во время поездок (особенно на высокой скорости). Значительно вырастет риск возникновения неуправляемого заноса.

При «плюсовом» схождении передних колёс ТС более отзывчиво в управлении, и автолюбителю будет легче входить в повороты. Колёса задней оси тоже рекомендуется устанавливать с положительным значением схождения, тогда машина станет максимально устойчивой при езде прямо.

При сильном несоответствии углов сходимости заводским настройкам наблюдается повышенный износ резины:

  • При положительном – на его наружной части;
  • При отрицательном – внутренних поверхностей.

Поэтому не рекомендуется экспериментировать с этим углом.

Развал

Развал — это угол между воображаемой вертикальной плоскостью и боковой плоскостью колеса. Если верхние части колёс «смотрят» в центр машины, угол развала считается отрицательным, а если наружу, то положительным. Значительное несоответствие углов развала параметрам, установленным производителем, приведёт к быстрому износу шин. Более того, машину начнёт «тащить» в сторону колеса, которое имеет максимальный угол развала.

Кастер

На поведение ТС во время вождения оказывает влияние кастер – угол между воображаемой вертикалью и осью поворота колёсных дисков во время поворота руля.

Его значение может иметь как положительные, так и отрицательные значения. Из-за этого угла ведущие колеса будут неизменно возвращаться в исходное (нейтральное) положение. От его значения зависит изменение развала колёс при повороте руля и стабилизация машины в момент передвижения по дуговой траектории. Чем больше это значение, тем значительнее будет стабилизирующий эффект.

Угол кастера — отклонение угла продольной оси от мнимой вертикальной линии

Углы развала и схождения следует постоянно контролировать, однако кастер устанавливается производителем при разработке ТС, и изменять его в большинстве случаев не приходится.

Важно, чтобы углы были одинаковы с обеих сторон ТС. В противном случае автомобиль может вести себя на дороге непредсказуемо – машину будет «уводить» в одну из сторон

Заводские настройки – 1 градус 30 минут (плюс/минус 30 минут).

Признаки необходимости проведения таких работ на автомобиле

Есть несколько признаков и симптомов, по которым можно понять, что клёса пора регулировать.

При езде руль находится в центральном положении, а автомобиль отклоняется в сторону.
Руль повернут в одну из сторон, но машина всё равно едет по прямой.
Если вы только что купили автомобиль, обязательно обратитесь в автосервис за развал-схождением. Мастера на внутренней СТО магазина должны проводить процедуру перед продажей, но на практике так бывает не всегда. В идеале лучше спросить об этом перед покупкой.
При смене резины загляните на станцию технического обслуживания чтобы проверить развал-схождение

Возможно, делать его не придётся, но вероятность имеется.
Кроме того, обратите внимание на расход топлива и скорость износа покрышек. Если эти параметры увеличились, возможно, проблема именно в состоянии колёс.

Неравномерный износ покрышек — один из признаков необходимости развал-схождения

Развал-схождение задних колёс

Нужно ли выполнять развал-схождение задних колёс в переднеприводном автомобиле? Да, но надо иметь в виду небольшой нюанс. Если заднее колесо вывернуто наружу, задняя ось будет уводиться на обочину, что приведёт к появлению сильных заносов на поворотах. Если же колесо развёрнуто к центру поворота, машина будет с трудом поворачивать. Однако незначительное сведение этих частей авто одно к другому идёт только на пользу водителю, поскольку можно будет проще двигаться по прямой, а подвеска сможет лучше «подруливать» в определённую сторону даже при сильных порывах бокового ветра, что является несмоненной помощью водителю-новчику.

Итак, если нижние стороны задних колёс слегка повёрнуты друг к другу — это нормально. А вот их расхождение нуждается в устранении.

Проблемы ходовой и настройка параметров колёс

Обязательно выполняйте развал-схождение, если ходовая часть транспорта подвергалась ремонту

Особенно важно сделать это при замене следующих деталей:

  • сайлентблоков;
  • наконечников рулевых тяг;
  • рычагов подвески.

Теоретически при замене верхних и нижних шаровых, пружин и амортизаторов прибегать к процедуре не надо, но некоторые специалисты рекомендуют выполнять её при работах с абсолютно любым компонентом ходовой. На всякий случай.

Какими должны быть углы установки: отрицательные и положиельные величины

Оптимальное значение для легкового автомобиля — либо нулевое, либо слегка отрицательное (т. е. колёса должны быть немного направлены наружу нижней частью). Возможна установка положительного значения — от 0 до 4,5 градусов. В спортивных автомобилях используется отрицательное значение от -0,5 до -5,5 градусов. Благодаря этому достигается высокий уровень сцепления, повышается стабильность на поворотах.

У отрицательных углов есть минусы. Так, при езде по прямой внутренняя кромка покрышки будет быстрее изнашиваться, возможна нестабильность при разгоне и торможении на прямом пути. Оптимальным вариантом является установка показателя на уровне в -0,5 градусов.

Положительный и отрицательный развал

Как самостоятельно отрегулировать схождение колес

Для проверки и регулировки схождения колес вам понадобятся:

  • смотровая яма;
  • линейка длиной около 2 метров с миллиметровой разметкой;
  • два ровных деревянных бруска длиной 60-80 сантиметров;
  • набор ключей;
  • лампа с удлинителем.

Схождение желательно проводить на полностью загруженном автомобиле с полностью исправной передней и задней подвеской. Если передняя или задняя подвеска неисправна, то проводить регулировку схождения не имеет смысла. Ведь расположение колес во время движения будет отличаться от необходимого, несмотря на тщательно проведенную настройку.

Сама проверка и регулировка не вызывает затруднений. Чтобы проверить и отрегулировать схождение, сделайте следующее:

  1. Закатите автомобиль на яму, таким образом, чтобы можно было толкать его вперед еще 1-1,5 метра.
  2. Загрузите автомобиль до максимально разрешенной массы.
  3. Несколько раз качните автомобиль, как описано в 4 пункте проверки и регулировки развала.
  4. Поверните руль до упора влево, затем вправо, после чего установите прямо.
  5. Нанесите на шину 4 метки, 2 вдоль линии соединяющей центры переднего и заднего колеса, а еще две перпендикулярно этой линии.
  6. Приставьте бруски к колесу строго по линии, соединяющей центр переднего и заднего колеса и, прикрепите к колесному диску с помощью скотча. Это поможет более точно измерить схождение колес.
  7. Измерьте расстояние между брусками спереди и сзади колеса и запишите значение.
  8. Снимите бруски и прокатите автомобиль так, чтобы колесо повернулось на 90 градусов, после чего снова измерьте схождение и запишите значение.
  9. Еще раз прокатите автомобиль и снова измерьте значение. Все три измерения должны показать одинаковый результат. Если он отличается больше, чем на 1 миллиметр, необходимо проверить состояние колесных шин.
  10. Сравните результаты проверки с теми значениями, что указаны в руководстве по эксплуатации вашего автомобиля.
  11. Если результат измерений отличается от указанного в руководстве по эксплуатации автомобиля, спускайтесь в яму и найдите рулевые тяги, которые соединяют рулевую колонку с поворотными кулаками.
  12. Придерживая регулировочную втулку, открутите контргайки или ослабьте хомуты, которые фиксируют рулевые тяги и наконечники. Вращая втулку измените общую длину рулевой тяги на необходимое значение. Эту операцию необходимо выполнять на левом и правом колесе.
  13. Проверьте схождение. Если колеса установлены правильно, зафиксируйте втулку с помощью контргаек или хомутов. Если схождение не соответствует указанному в инструкции к автомобилю, продолжайте регулировку.

Вывод

Развал и схождение вполне возможно выполнить своими силами. Главное – не спешить и тщательно выполнять все пункты рекомендаций. Это позволит вам поддерживать свой автомобиль в хорошем состоянии, снизить расход топлива и уменьшить износ покрышек.

Развал-схождение

Подвеска автомобиля состоит из подвижных деталей, которые сглаживают толчки, возникающие при контакте колеса с дорожным покрытием. Кроме того, такие элементы обеспечивают поворот ступиц для совершения манёвров. Но подвижные соединения увеличивают степень свободы колеса, что приводит к отклонению его оси вращения от оптимального положения.

Правильная установка ступицы предполагает регулировку трёх углов: развала, схождения, кастера. Все они отвечают за ориентирование колёс относительно базы автомобиля, но первые два влияют на управляемость и устойчивость. Развал – это положение колеса относительно вертикали. Для того чтобы при крене автомобиля во время поворота он не терял управление, угол развала должен быть отрицательным. Производители колёсного транспорта указывают значения для незагруженной машины в диапазоне от 0 ° до 10 ° 20 ′. Кроме номинальной величины крена существуют допуски, за пределы которых развал не должен выходить.

Второй важный параметр в настройке ходовой – схождение. Это угол установки колёс относительно оси автомобиля, измеренный в горизонтальной плоскости. От него зависит прямолинейность движения и сцепление протектора при вхождении машины в поворот. Существует 2 варианта установки схождения:

  1. Положительный. Такой угол устанавливают у заднеприводных автомобилей. В этом случае колёса незначительно повёрнуты друг к другу, но при движении расходятся.
  2. Отрицательный. Схождение присуще переднеприводным автомобилям. Здесь, наоборот, колёса повёрнуты в разные стороны, но на скорости устанавливаются параллельно.

Менее ответственный угол – кастер. Это величина наклона шкворня подвески и поворотного кулака относительно вертикали. Обычно кастер направлен к задней части машины, чтобы лучше компенсировать качание подвески во время преодоления препятствий. При эксплуатации этот угол не нуждается в корректировке. Его регулируют только после полной замены деталей подвески.

К сведению!

Для регулировки приводных мостов развал-схождение не применяют. Процедура нужна только для многорычажной системы подвески.

Определяемся с формулировками

Угол развала

Точное определение — это угол между вертикальной плоскостью и прямой линией, вдоль которой вращается колесо.

Или, по-другому — угол наклона колеса, относительно боковой части машины.

Угол схождения

Точное определение — это угол между траекторией движения машины и плоскостью, вдоль которой вращается колесо.

Или, по-другому — это разница расстояний, между колесами в одном мосту, измеренная в двух крайних точках колеса.

Представим две воображаемые линии: одна вертикальная, а другая направлена вдоль вращения колеса.

Кастер

Ещё одна характеристика положения колёс автомобиля – кастер, который составляет угол между амортизатором в Макферсоновой подвеске и наклоном колёсного поворотного кулака

. Также кастер определяют как наклонный угол поворотной оси колеса. Проводя аналогию с передним колесом велосипеда, это угол наклона рулевой вилки: чем более вилка «лежит», тем больше велосипедный руль будет тяготеть к тому, чтобы принять положение «прямо». Большинство моделей авто сконструированы таким образом, что кастер составляет 6 градусов и не подлежит корректированию, поэтому далее будем рассматривать только работу со сходом-развалом.

На что влияет кастер?

С кастером ситуация обстоит не менее интересно. Чуть выше мы вспомнили, что при нулевом угле наклона стойка стоит строго вертикально – то есть, колесо со ступицей никуда не смещается относительно вертикали. При отрицательном кастере стойка в верхней части словно наклоняется вперёд, а колесо, соответственно, уходит назад. При положительном – наоборот.

На переднеприводных ВАЗах, например, параметр кастера изменяется с помощью регулировочных шайб, которые подкладываются под элементы передней подвески – кронштейны продольных рычагов (растяжек).

Кастер на Самаре задаётся с помощью нескольких шайб

Продольные растяжки подвески ВАЗ-2108 спереди крепятся к кронштейнам, сзади – к поперечным рычагам. Именно поэтому они влияют на кастер

Убрав шайбы, стойку можно «завалить» назад в пределах градуса, а колесо – наоборот, сместить относительно центра арки в сторону переднего бампера. В реальности, правда, наблюдается обычно обратная картина – на многих «пожилых» Самарах, «десятках», Приорах и Калинах колесо «уезжает» в сторону передней двери из-за ударов и усталости металла, причем вернуть его на место получается далеко не всегда, даже если убрать все шайбы.

Так выглядит нулевой кастер: колесо стоит в колесной арке симметрично по отношению к бамперу и крылу

Это уже не кастер, а приговор передней подвеске и даже кузову. Вернуть колесо на место «малой кровью» не выйдет

Чем больше угол наклона стойки, тем переднеприводный (и не только) автомобиль стабильнее ведёт себя на высоких скоростях. Положительный кастер способствует меньшему «вилянию» машины, которая становится не такой чувствительной к колеям и неровностям.

Кастер важен не только своим прямым воздействием на скоростные качества автомобиля, но и тем, что он влияет на углы схождения и развала, которые меняются в зависимости от наклона стойки. Поэтому начинать регулировку углов передних колёс нужно именно с кастера. Затем следует регулировка развала, а в самую последнюю очередь необходимо настраивать схождение, помня о взаимосвязанности этих параметров между собой.

При изменении кастера нужно раскручивать продольные растяжки подвески. Это требует времени и сил – особенно, если автомобиль старый

Важность правильного положения колёс автомобиля

Настройка схождения и развала колёс имеет очень большое значение. От того, насколько правильно отрегулировано положение колёс автомобиля, будет зависеть целый ряд характеристик авто:

  • устойчивость машины к заносам и переворачиванию в ходе движения;
  • маневренность и управляемость автомобиля;
  • экономичность в плане расхода топлива;
  • ресурс автомобильных шин.

Это интересно: Проверка форсунок дизельного двигателя, неисправности и чисткаПоложение колёс автомобиля изменяется, если:

  • были выполнены ремонтные операции, затронувшие подвеску или систему рулевого управления автомобилем;
  • машина на дороге «поймал» яму, вследствие чего деформировался диск;
  • автомобиль получил сильный удар;
  • машина долгое время передвигалась по неровной дороге;
  • пришли в негодность тяги и рулевые наконечники;
  • увеличился люфт продольных и поперечных тяг и сайлент блоков рычагов;
  • погнулся мост (в случае моделей с неразрезным мостом);
  • износился ступичный подшипник;
  • неисправна шаровая опора поворотного кулака;
  • неисправна опора амортизатора в кузовной чашке.

Замер и выставление схождения

как отрегулировать развал самостоятельно

Для измерения понадобится телескопическая линейка и ровная поверхность. Колеса устанавливаются параллельно друг другу. Способствоватьалгоритм установки схождения своими руками выглядит так:

  • На внутренней стороне круга у края диска нарисован мел;
  • Линейка закреплена между колесами так, чтобы она не касалась деталей и узлов подвески;
  • Машина катится вперед, телескопическая линейка перемещается назад. Убедитесь, что линейка надежно закреплена;
  • Шкала линейки укажет разницу в расстоянии.

Допустимое расхождение значений — 1 мм. Если оно превышено, исправьте схождение. Это делается регулировкой длины рулевых тяг. Если разница в измерениях отрицательная, крепление рулевой тяги уменьшается. Если значение положительное, длина тяги будет увеличена.

После манипуляции измерения повторяются. Схождение скорректировано до предельных значений. Если расхождение больше, процедура повторяется.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
