Регулируем шкворни на УАЗ Патриот своими руками

Замена шкворня на Патриоте своими руками – пошаговая инструкция

Для того, чтобы заменить шкворня на автомобиле УАЗ Патриот необходимо выполнить следующие действия:

Установите машину на ровную площадку и включите ручной тормоз.
Подоприте задние колеса противооткатными упорами, затем ослабьте болты переднего колеса и поднимите эту сторону домкратом.
Установите под машину страховочную подпорку и снимите колесо.
Открутите два болта и снимите пластину, удерживающую колодки, затем вытащите колодки.
Открутите два болта и снимите скобу суппорта.
Открутите два болта, затем снимите и подвесьте тормозной суппорт так, чтобы шланг не был натянут или пережат

Открутите винты, фиксирующие тормозной диск и осторожно ударяя деревяшкой по тыльной стороне, сбейте его со ступицы.
Расшплинтуйте и открутите гайку рулевого наконечника и вытащите палец с помощью съемника.
Отсоедините провод ABS.
Открутите болты, удерживающие заглушку на торце ступицы и снимите ее.
Открутите 6 болтов крепления цапфы и вытащите ее, ШРУС и полуось из поворотного кулака.
Открутите 5 болтов крепления шаровой опоры к фланцу моста и снимите ограничитель поворота колес.
Затем снимите шаровую опору, положите ее на стол и очистите от грязи.
Открутите 6 болтов, фиксирующих сальник шаровой опоры и снимите сальник. Открутите пресс-масленку или установленный вместо нее болт и 4 гайки, крепящих сошку к поворотному кулаку

Молотком легко стукните по сошке в районе кулака, чтобы сдвинуть ее с места.
Снимите 4 конусные шайбы, затем снимите сошку и регулировочные прокладки под ней. Чтобы вытащить детали шарнира потребуется специальный съемник, который можно сделать из П-образного профиля толщиной 5 мм. Ширина профиля немного больше диаметра наружной части шкворня. В центре съемника просверлите отверстие, диаметр которого на 1–2 мм больше диаметра отверстия под пресс-масленку. Затем возьмите болт длиной 5–7 см с подходящей резьбой и гайкой.

На болт накрутите гайку, затем поставьте съемник над наружной частью шарнира и через него вкрутите в заглушку болт до упора. Закручивайте гайку, пока болт полностью не вытащит наружную часть. Если такого съемника нет, можно попробовать вытащить шарнир вкрутив в него болт с большими шайбами и выжимая шайбы двумя монтировками, но такой способ менее эффективен. Затем снимите шарик и вытащите шаровую опору из поворотного кулака, после чего таким же образом вытащите внутреннюю часть шарнира. Тщательно очистите места для установки шкворней от остатков старой смазки.

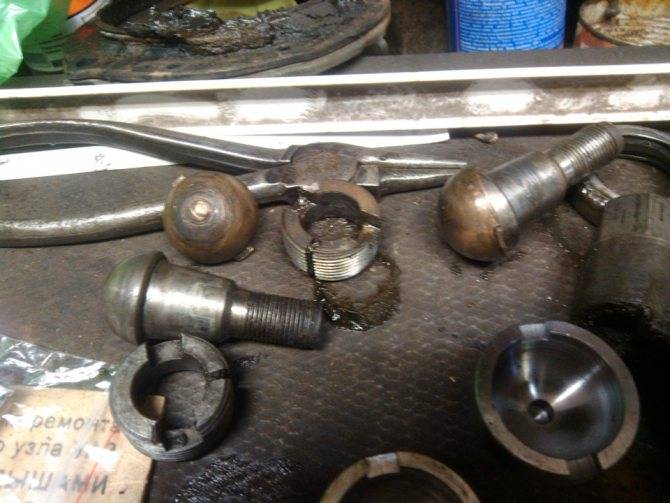

    1. Откручивают гайку верхнего шкворня, затем, через проставку из мягкого металла бьют по пальцу шкворня, чтобы облегчить откручивание зажимной втулки.
    2. С помощью специального ключа (он есть во многих комплектах новых шкворней, а также его можно купить в любом автомагазине) выкручивают зажимную втулку.
    3. Вытаскивают палец.
    4. Откручивают болты задней пластины поворотного кулака и вытаскивают шаровую опору.
    5. Отверткой поддевают и вытаскивают вкладыш подшипника или пластиковую/бронзовую чашки.
    6. Тщательно очищают от старой смазки места вкладыша и пальца.
    7. Новые шариковые шарниры запрессовывают с помощью съемника для замены направляющих втулок ГБЦ или съемника для замены ступичных подшипников. Можно использовать и другие съемники, которые обеспечат подачу верхней и нижней частей шарнира строго параллельно каналу в шаровой опоре и поворотном кулаке. Установив шкворня в шаровую опору, заполните место под шарик Литолом или более качественной смазкой.
    8. Остальные шарниры ставят так:Вставляют новые чашки или вкладыши в шаровую опору, совмещая выступы на них с прорезями в опоре, затем слегка утапливают, вставляя в них шкворневой палец и легко ударяя по нему молотком (желательно использовать проставку из мягкого металла, чтобы не повредить резьбу).
    9. Заполняют вкладыш смазкой.
    10. Вставляют шаровую опору в поворотный кулак.
    11. Вставляют верхний и нижний пальцы.
    12. Равномерно закручивают зажимные втулки с обеих сторон. Момент затяжки 70–100 Н·м. После затяжки втулок шаровая опора должна поворачиваться с усилием 10–15 Н·м

Вне зависимости от типа шарнира, при установке и затяжке необходимо обеспечить одинаковое расстояние от шаровой опоры до поворотного кулака сверху и снизу. Зазор измеряйте с помощью штангенциркуля. Максимальная разница зазоров – 0,2 мм.

Признаки неисправности


Запчасти. Основные признаки, указывающие на износ шкворней подвески УАЗ Патриот:

  1. Появление посторонних металлических звуков при движении по пересеченной местности. При преодолении неровности со стороны переднего колеса можно услышать скрип или стук, нарастающий по мере износа пальца или вкладыша. Постоянные скрипы указывают на полный износ элемента и необходимость срочной замены.
  2. Изменение положения переднего колеса. Увеличенный зазор между шаром и вкладышем приводит к заваливанию верхней кромки шины в глубь арки. Иногда, наоборот, нижняя кромка колеса завалена под автомобиль.
  3. Ощутимый люфт колеса, наблюдаемый при поднятии машины на домкрате.
  4. Неравномерный износ резины на передних колесах, возникающий из-за нарушения угла установки.

Замена шкворня на Патриоте своими руками – пошаговая инструкция

Для того, чтобы заменить шкворня на автомобиле УАЗ Патриот необходимо выполнить следующие действия:

Установите машину на ровную площадку и включите ручной тормоз. Подоприте задние колеса противооткатными упорами, затем ослабьте болты переднего колеса и поднимите эту сторону домкратом. Установите под машину страховочную подпорку и снимите колесо. Открутите два болта и снимите пластину, удерживающую колодки, затем вытащите колодки. Открутите два болта и снимите скобу суппорта. Открутите два болта, затем снимите и подвесьте тормозной суппорт так, чтобы шланг не был натянут или пережат

Открутите винты, фиксирующие тормозной диск и осторожно ударяя деревяшкой по тыльной стороне, сбейте его со ступицы. Расшплинтуйте и открутите гайку рулевого наконечника и вытащите палец с помощью съемника

Отсоедините провод ABS. Открутите болты, удерживающие заглушку на торце ступицы и снимите ее. Открутите 6 болтов крепления цапфы и вытащите ее, ШРУС и полуось из поворотного кулака. Открутите 5 болтов крепления шаровой опоры к фланцу моста и снимите ограничитель поворота колес. Затем снимите шаровую опору, положите ее на стол и очистите от грязи. Открутите 6 болтов, фиксирующих сальник шаровой опоры и снимите сальник. Открутите пресс-масленку или установленный вместо нее болт и 4 гайки, крепящих сошку к поворотному кулаку. Молотком легко стукните по сошке в районе кулака, чтобы сдвинуть ее с места. Снимите 4 конусные шайбы, затем снимите сошку и регулировочные прокладки под ней

Чтобы вытащить детали шарнира потребуется специальный съемник, который можно сделать из П-образного профиля толщиной 5 мм. Ширина профиля немного больше диаметра наружной части шкворня. В центре съемника просверлите отверстие, диаметр которого на 1–2 мм больше диаметра отверстия под пресс-масленку. Затем возьмите болт длиной 5–7 см с подходящей резьбой и гайкой.

На болт накрутите гайку, затем поставьте съемник над наружной частью шарнира и через него вкрутите в заглушку болт до упора. Закручивайте гайку, пока болт полностью не вытащит наружную часть. Если такого съемника нет, можно попробовать вытащить шарнир вкрутив в него болт с большими шайбами и выжимая шайбы двумя монтировками, но такой способ менее эффективен. Затем снимите шарик и вытащите шаровую опору из поворотного кулака, после чего таким же образом вытащите внутреннюю часть шарнира. Тщательно очистите места для установки шкворней от остатков старой смазки.

  1. Откручивают гайку верхнего шкворня, затем, через проставку из мягкого металла бьют по пальцу шкворня, чтобы облегчить откручивание зажимной втулки.
  2. С помощью специального ключа (он есть во многих комплектах новых шкворней, а также его можно купить в любом автомагазине) выкручивают зажимную втулку.
  3. Вытаскивают палец.
  4. Откручивают болты задней пластины поворотного кулака и вытаскивают шаровую опору.
  5. Отверткой поддевают и вытаскивают вкладыш подшипника или пластиковую/бронзовую чашки.
  6. Тщательно очищают от старой смазки места вкладыша и пальца.
  7. Новые шариковые шарниры запрессовывают с помощью съемника для замены направляющих втулок ГБЦ или съемника для замены ступичных подшипников. Можно использовать и другие съемники, которые обеспечат подачу верхней и нижней частей шарнира строго параллельно каналу в шаровой опоре и поворотном кулаке. Установив шкворня в шаровую опору, заполните место под шарик Литолом или более качественной смазкой.
  8. Остальные шарниры ставят так:Вставляют новые чашки или вкладыши в шаровую опору, совмещая выступы на них с прорезями в опоре, затем слегка утапливают, вставляя в них шкворневой палец и легко ударяя по нему молотком (желательно использовать проставку из мягкого металла, чтобы не повредить резьбу).
  9. Заполняют вкладыш смазкой.
  10. Вставляют шаровую опору в поворотный кулак.
  11. Вставляют верхний и нижний пальцы.
  12. Равномерно закручивают зажимные втулки с обеих сторон. Момент затяжки 70–100 Н·м. После затяжки втулок шаровая опора должна поворачиваться с усилием 10–15 Н·м

Шкворневой механизм – это специальная конструкция, с помощью которой соединяется поворотный кулак, а также ступица колес. Этот узел – один из самых основных элементов, которые отвечают за процесс управления отечественным внедорожником (ведь именно благодаря агрегату осуществляется поворот колеса в определенном диапазоне)

Таким образом, важно постоянно следить за исправностью элемента, и, в случае необходимости, провести своевременную замену шкворней УАЗ Патриот

Любители УАЗ Патриот | Автор темы: Алексей

Парни подскажите, после замены шкворней на патрике на ваксоил, машину стало кидать из стороны в сторону.схождение сделали, люфтов нет. где рыть дальше не пойму.

Павел (Braden) колёса не менял?

Владимир (Kale) не затянуты шкворня! точнее тянешь разрезную гайку до упора но шайбу толстую не нужно тянуть до усеру!! косание и на 10-20 градусов,, ПРОСТО ШКВОРЕНЬ ВЫТЯГИВАЕШЬ ОБРАТНО

А (Tess) Про шкварня но я когда затягиваю разрезную кулак тугой получается

А (Tess) Да и руль туже стал

виталий (Bridey) Притерутся шкворня гулять перестанет, поверь.

А (Tess) Спасибо за советы, прошёл 250 км пока без изменений.

Сергей (Lilyana) У меня так же было, потом нормально стало после контрольной протяжки около 2–х тыс. км легкая протяжка и будет все нормально. Поиши сайт ваксойла помоему там все описывается.

А (Tess) леха а че по телефону набрать не судьба, или я не компетентен в данных вопросах,

А (Tess) я вам всем говорил ваксойл кака, подшипники рулят, вот теперь ездийти и радуйтесь!

don (Peony) Алексей, правильно и сделал, что не позвонил АП. Если у него подшипники рулят, это хорошо, пущай и гоняет на них. Шкворни Ваксойл — это ****. При правильной установке и затяжке шкворней, первые тысячи 2-5 руль должен быть тугой, соответственно сам в “0” не возвращается. А в целом, на 100тык про шкворни можешь забыть. Единственное, что нужно время от времени проверять колёса на люфт шкворней. Подробно на сайте Ваксойл, г. Бийск. Себе сам лично ставил эти шкворни, уже проехал более 70 тык, очень много по битому и колотому асфальту 100 -120 км/ч, люфтов нет.

А (Tess) Я уже ездил и на пластике и на меди видел что происходит с подшипниками. решил на ваксойл передти.

А (Tess) а 170 тыков на подшипниках — это походу не результат, а так побаловаться, причем колесья на наличие люфтов даже не проверял, просто шприцевал после каждого говна

don (Peony) В говнах, по большому счёту, шкворням ничего не делается. Шкворни должны терпеть ударную нагрузку. К тому же Алексей пишет, что видел что происходит с подшипниками. Так что каждому своё.

А (Tess) спорить не собираюсь, если бронза или медь прочнее чем сталь,?

Павел (Braden) мажте машину больше мажте! с хорошей смазкой вытерпит и медь и бронза и сталь и пластик

А (Tess) мож тогда вабще все выкинуть и на одной смазке

Павел (Braden) не надо горячиться выкинуть всегда можно успеть

А (Tess) да я вообщем то и не горячусь, просто для многих срезать опоры шкворней и вварить новые — это проблема, а в стандартные и ваксойл встает, это мое личное мнение и навязывать его я не кому и собираюсь. просто я строю машину для себя, и должен быть уверен в каждом агрегате, который меня не подведет. по поводу подшипников и тд, скурил не один форум и сайт. и эфект шимми меня не замучал, потому что в подвеске все как надо, и даже лифт +50 мм, проблем не прибавил, по этому и говорю то что есть.

Олег (Kinuye) Такая же картина, поменял шкворня (с медью), в предыдущих втулки провернуло, руль стал тугой, на скорости — “рыщет” по дороге, особенно, без “передка”. Прошел где-то тыщи полторы, без изменений. Был на сервисе, мастер говорит, при замене неотцентровали установку.

УАЗ патриот почему горят предохранитель на печку

Отечественные внедорожники периодически нуждаются в обслуживании ходовой части. Систематический осмотр вашего железного коня позволит заблаговременно произвести необходимые работы по обеспечению нормального функционирования всех основных узлов.

Протяжка и регулировка шкворней передней подвески УАЗ делаются в трех случаях:

  • при износе вкладышей шарнирного соединения и появлении заметных люфтов;
  • при необходимости разборки поворотного кулака для его обслуживания;
  • при замене шкворневого соединения.

В первом случае не производится полная разборка и смазка поворотного механизма, а выполняется операция дополнительной затяжки регулировочных гаек. В остальных вариантах передний мост Патриота разбирается полностью с вытаскиванием полуосей и всех составляющих.

Теоретические основы

Технический опыт показывает, что площадь соприкосновения сопрягаемых деталей вращения сильно влияет на надежность работы механизма шкворня.

В шарнирном механизме важно идеальное совмещение чашки и шара. Вследствие того, что эти детали производятся на различных станках разными рабочими, то не стоит надеяться на хороший результат сопряжения

Поэтому в процессе эксплуатации полусферический контакт превращается в точечный. Это приводит к разбалансировке механизма, появлению разрушительных колебательных усилий и поломке.

В подшипниковом узле площадью сопряжения служит вся поверхность обоймы. Правильно запрессованная опора качения способна длительное время выдерживать положенные дорожные нагрузки. Недостатком является невысокая сопротивляемость ударным напряжениям, которые возникают при езде по пересеченной местности.

Для устранения нежелательных колебаний после замены шаровых шкворней на подшипниковые УАЗ оснащается рулевым демпфером.

Установка шкворней с подшипниками

Надежная работа рассматриваемого узла зависит от правильного монтажа всех деталей. Замена заводских вкладышей УАЗ Патриот производится в случае их износа и появления люфта в поворотном механизме. Возникновение зазоров свидетельствует о разрушении пластиковых элементов и скорой поломке всего шкворневого механизма.

Для монтажа новых элементов нужно снять ступицу переднего колеса с поворотным кулаком. На картере данного элемента располагаются чашки шкворня, которые требует замены. Они подрезаются болгаркой и выбиваются изнутри чулка, место среза зачищается. На эту поверхность привариваются втулки из комплекта подшипниковых опор

Важно, чтобы новые детали были смонтированы без перекосов

В поставленные чашки запрессовываются обоймы подшипников. Размеры сопрягаемых деталей исполнены таким образом, чтобы установка прошла с натягом. Лучше заранее проверить соответствие параметров перед производством работ. В обойму вставляется подшипник и картер поворотного кулака ставится на место. Не забываем поменять смазку в механизме.

Приваренная чашка подшипников УАЗ

Закрепление тела опоры на шкворневом пальце производится при затягивании разрывных гаек. Попеременное закручивание производится до отсутствия зазоров. Далее на палец одеваются установочные шайбы и выполняется регулировка.

Монтаж рулевого демпфера

Установка предохранительного механизма производится после замены шкворней. Демпфер представляет собой амортизатор, который гасит вибрации передней подвески. В результате лучше управляемость машины и уменьшается износ резины.

Целесообразность этого узла спорна, но бывалые автовладельцы УАЗа настойчиво рекомендуют произвести монтаж демпфера. Он ставится на специальные кронштейны, оснащенные сайлент-блоками. Для нормальной работы важна точность совпадения посадочных отверстий. При частых выездах Патриота на природу стоит установить устройство на верхнюю рулевую тягу, чтобы избежать преждевременной поломки.

Монтаж рулевого демпфера производится при помощи сварки или на хомуты. Ничего сложного в этой процедуре нет, нужно лишь соблюсти параллельность осей.

Особенности монтажа подшипникового соединения

Мировое машиностроение давно решило, какие использовать опоры, но установка подшипников на УАЗ Патриот подразумевает изменение конструкции. Замена заводского узла связана с потерей гарантии производителя и риском не получить требуемый эффект. При производстве самостоятельных работ необходимо выполнить ряд условий:

  • установочный комплект должен содержать сопроводительную техническую документацию, включающую сертификат изготовителя и инструкцию по применению;
  • следует проверить качество подшипников шкворней – по отзывам в Интернете возможна поставка дешевых китайских деталей, которые рассыпаются до монтажа;
  • замена шкворней должна выполнятся с опытным напарником и при помощи специального инструмента, чтобы не сломать элементы подвески;
  • предварительно просмотрите рекомендательные видеоролики, чтобы четко узнать план работ и советы специалистов.

Какие лучше поставить механизмы шкворней покажет только ваш личный опыт и условия эксплуатации вашего железного коня.

Регулировка шкворней

Случаи, когда нужно регулировать и подтягивать шкворневые узлы:

  1. Появившийся люфт, который приводит к износу вкладышей на шарнирных соединениях.
  2. Проведение ремонтных работ, связанных с разборкой или сборкой поворотных механизмов.
  3. При замене шкворневых механизмов.

При появлении люфта шарнирный узел полностью разбирать не стоит. Ситуацию исправит протяжка и регулировка шкворней. Другие случаи потребуют полной разборки передней подвески автомобиля.

Регулировку шкворневых узлов можно производить самостоятельно, но желательно иметь помощника, т.к. подвеска УАЗ Патриот оборудована тяжелыми узлами. Для начала следует установить транспортное средство на участке дороги с ровной поверхностью. При помощи 2 домкратов поднять перед машины и снять колеса. Затем демонтируются протекционные накладки и прокладки, расположенные возле зажимных шкворневых втулок.

Чтобы осадить шкворневой палец и ослабить натяг затяжки, необходимо по шкворню ударить несколько раз молотком. Затем специальным ключом нужно затягивать деталь до устранения люфта. Выполнять протяжку следует с моментом не более 30 Нм. Ремонтные работы лучше начинать с верхней опоры, затем переходить на нижнюю.

Следует проверить и, если нужно, ослабить величину усилия кулака — она должна быть свободной. После выполненных работ зажимные втулки смазываются, устанавливается протекционная крышка и прокладки.

Регулировка не принесет видимого результата при сильном люфте в поворотных кулаках. В таком случае не избежать замены вкладышей, которые находятся у шаровых соединений. Для этого придется произвести полную разборку кулака, после чего рекомендуется отрегулировать шкворневой узел.

Recommendations

Comments 109

Смотреть на 8 29. На шариках так же.

Если что, у меня есть комплект ШОПКов с подшипниковыми шкворнями на продажу. Обращайся.

Брат извени это я не тебе, а предидущему ОРАТОРУ.

При сборке и протяжке шкворневого узла важно обеспечить подшипникам «преднатяг» т.к. при движении а/м шаровая опора имеет упругую деформацию

При отсутствии преднатяга в момент деформаций шаровой опоры на подшипниках появляется люфт, что приводит к их разрушению. При сборке и протяжке внешние гайки необходимо затягивать моментом не менее 12-14 кгс*м вследствие чего происходит усадка конусов шкворневого пальца и разрезной гайки. Если после затяжки внешних гаек с требуемым моментом появился люфт или пропал преднатяг — следует отвернуть их, снять шайбы и подтянуть внутренние разрезные гайки (которые затягиваются спец. ключом), затем установить на место шайбы, внешние гайки, опять затянуть с требуемым моментом и проверить наличие преднатяга подшипников. После пробега в 500 км обязательно провести проверку узла на наличие преднатяга и люфтов т.к. приблизительно за такой пробег происходит полная усадка конусов шкворневого пальца и разрезной гайки

При покупке подобных комплектов следует уделять особое внимание шлифовке поверхностей конусов как шкворневого пальца, так и разрезной гайки, поскольку именно в этих местах и происходит усадка и именно по этой причине и появляется люфт в подшипниках. Ну и конечно же переварка шаров под подшипники проведенная в заводских условиях с наличием кондукторов обеспечивает гарантию соосности посадочных мест подшипников, ясное дело, что приваренные на полу в гараже «стаканы» соосность могут как иметь — так и не иметь))

Регулирую по штангелю, от поворотного кулака до верха шкворневого пальца, затягиваю от души

Я тоже советую разобрать и посмотреть причину такого большого люфта. На моем уазе, который я купил с рук, чашки подшипников шкворней были вообще не приварены к ШОПК! Естественно, нижний подшипник был закисший и чашка подшипника крутилась прям в ШОПКе. Купил новые шкворни, приварил их. Когда приваривал, собирал всю конструкцию, затягивал шкворни и проверял, вращая кулак, что бы чашки стояли без перекоса, так-как посадочное отверстие в ШОПКе было уже подразбито. Проверял с помощью линейки и глаза, вращая туда-сюда кулак, потом делал прихватки сваркой, разбирал и уже обваривал. При сборке есть тоже момент… во-первых, необходимо центровать поворотный кулак шкворнями, во-вторых необходимо затягивать шкворни с таким усилием, что бы потом, когда закручиваете распорную гайку шкворневым ключем, не появился люфт на подшипниках. У меня процесс этой регулировки занял часа два, на каждый кулак. Делал первый раз. Пока обкатываю. Руль стал очень легкий, просто кайф )

УАЗ Patriot «Черная Каракатица» › Бортжурнал › Подтяжка шкворней на УАЗ Патриот

Ну вот хоть чуток описать как я ежемесячно или раз в 2 месяца подтягиваю шкворня. Делается это легко и просто. За одним поставил новые амортизаторы, так как одну пару спереди пробил наглухо.

УАЗ Патриот, 2013

Комментарии 63

Приветствую! Скажи шкворни должны одинаково ‘торчать’ в кулаке или же допустимо отличие? Мне тут в сервисе протянул и их, я когда менял гранату заметил что верхний засажен сильнее

Шковрни нужно чтобы одинаково были, иначе идет дополнительная нагрузка на шрусы и поворотные кулаки что приводит их к более быстрому износу. А так половина народа ездит с протянутыми как попало. 2 мм в приделах допуска но могу и ошибаться.

а как узнать одинаковую затяжку без снятия?

А не в курсе на патриотах с 14-15 года случаем не латунные шкворни идут? потому как подтянул их один раз на пробеге в500км и до сегодняшнего дня все нормально и ни чего не болтается хотя пробег под 40 000?

на новых да, должны уже бронзовые идти с 2-мя лапками

Ну если так то вообще замечательно! ходить будут! только плохо что нет тавотниц для шприцовки как в ваксойловских!

Нет! С завода идет только пластиковый вкладыш с 2 лапками, других не может быть!

Помоему правильнее будет тянуть нижний шкворень так как изнашивается в основном он

Мужчины, подскажите как быть. На правом переднем колесе обнаружил небольшой люфт (при вертикальном покачивании колеса). Открутил нижнюю гайку шкворня, снял накладку и прокладку, потом через свинцовую (мягкую) накладку раза три шлепнул молотком по торцу шкворня, взял ключик рогатый и…хрен то там — зажимная втулка не сдвинулась ни на милиметр. Сделал рычаг побольше — то же самое — шкворень мертво стоит! Еще бы чуть чуть и сломал бы нафиг ключ, поэтому бросил это мероприятие! А люфтик так и остался! Что делать? Не осадил как следует шкворень?

Если снизу не тянется, тяни сверху шкворень и будет тебе счастье

Мужчины, подскажите как быть. На правом переднем колесе обнаружил небольшой люфт (при вертикальном покачивании колеса). Открутил нижнюю гайку шкворня, снял накладку и прокладку, потом через свинцовую (мягкую) накладку раза три шлепнул молотком по торцу шкворня, взял ключик рогатый и…хрен то там — зажимная втулка не сдвинулась ни на милиметр. Сделал рычаг побольше — то же самое — шкворень мертво стоит! Еще бы чуть чуть и сломал бы нафиг ключ, поэтому бросил это мероприятие! А люфтик так и остался! Что делать? Не осадил как следует шкворень?

Подтяжка шкворней Уаз Патриот

Ходовая часть ульяновского внедорожника УАЗ Патриот периодически нуждается в обслуживании. Чтобы все компоненты в подвеске функционировали исправно требуется своевременный периодический осмотр на предмет присутствия износа, после чего пришедшую в негодность деталь необходимо заменить. Иногда требуется только подтяжка шкворней. В данной статье мы рассмотрим вопрос, как подтянуть шкворня.

К протяжке и регулировке шкворневых элементов следует склоняться в следующих трех случаях:

  • когда у вкладышей шарнирного соединения наблюдается износ, что подтверждается появлением люфта;
  • во время ремонтных операций, связанных с разборкой и обслуживанием поворотной цапфы;
  • если шкворневое соединение требует своей замены.

В первом варианте поворотный механизм полностью не разбирается. Здесь можно обойтись только дополнительной подтяжкой гаек механизма регулировки.

В иных ситуациях передний мост подлежит разборке, предполагающей полное извлечение полуосей с сопутствующими деталями привода.

  1. Инструменты
  2. Регулировка шкворней
  3. Действуем
  4. Подведем итоги

Инструменты

Перед ремонтной процедурой автомобиль УАЗ Патриот следует подвергнуть тщательной мойке.

К работе привлекаем такой набор инструментальных средств и приспособлений:

  • два домкрата;
  • ключ, позволяющий выполнить затяжку ранее указанных гаек;
  • молоток;
  • набор накладок.

Специальную оснастку можно обнаружить в комплектах, которые продаются для выполнения ремонтных работ по замене вкладышей и шкворней. Если она отсутствует, то потребуется приобрести отдельно.

Ключ выглядит как шлицевая накладка, выступы которой совмещаются со специальными пазами на зажимной гайке. Чтобы обеспечить максимально точную затяжку потребуется привлечь динамометрический ключ.

Регулировка шкворней

Когда появляются незначительные зазоры, то регулировочный процесс можно выполнить, не прибегая к разборке поворотного кулака.

Регулировка шкворней может быть осуществлена самостоятельно.

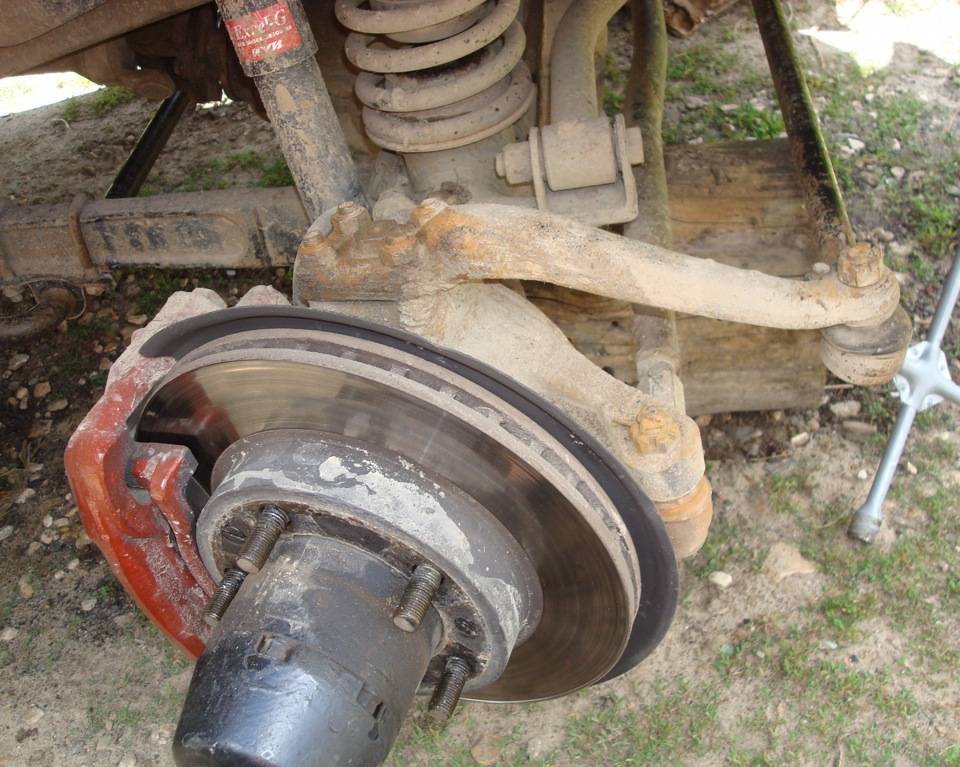

  1. Располагаем внедорожник на ровном участке, вывешиваем передок с помощью домкратов и демонтируем колеса.
  2. Извлекаем протекционные накладки и прокладки, присутствующие у зажимных втулок шкворней.
  3. Несколько ударов молотком по шкворневому пальцу помогают его осадить, тем самым уменьшить предварительный натяг.
  4. Специальным ключом производим подтяжку зажимной втулки до момента устранения ранее присутствовавших люфтов. Протяжку выполняем на 10-12º, с моментом примерно 30 Нм, но не более.
  5. Регулировочную процедуру осуществляем поочередно: сначала на верхней опоре, а затем и на нижней.
  6. Проверяем величину усилия при движении кулака. Напомним, что оно должно быть свободным.
  7. Смазываем зажимные втулки, после чего устанавливаем прокладку и протекционную крышку.

Если люфт в подвеске значительный, то обычная регулировка шкворней не будет эффективной. Здесь потребуется заменить вкладыши, присутствующие у шарового соединения. Такое действие предполагает полную разборку кулака. Также при сборке необходимо будет отрегулировать шкворневой механизм.

Действуем

  1. Снимаем суппорт с тормозным диском UAZ Patriot. Подвешиваем его к какому-нибудь элементу подвески, дабы избежать воздействия нагрузки на шланг тормозного контура.
  2. Освобождаем крепеж цапфы и демонтируем узел в сборе со ступицей, муфтой и протекционным кожухом тормозного механизма.
  3. Извлекаем полуось. Для этой цели с помощью вращательно-поступательных усилий тянем на себя саму ось. Она должна выйти из зацепления с передним мостом.
  4. Откручиваем наконечники рулевых тяг от цапфы. Выворачиваем болты и демонтируем поворотный кулак.
  5. Узел фиксируем в тисках и производим разборку с целью замены изношенных компонентов (вкладышей).
  6. По обратному алгоритму действий собираем кулак.
  7. При монтаже не забываем о смазке узлов.
  8. По завершении процедуры замены в автомобиле UAZ Patriot потребуется прибегнуть к регулировке схождения колес передка. Это позволит предотвратить последующее неравномерное истирание покрышек.

После всего комплекса работ у УАЗ Патриот появляется улучшенная управляемость. Теперь вы знаете, как подтянуть шкворня.

Подведем итоги

Рассмотренная нами ремонтная процедура и подтяжка шкворней доступна для самостоятельного выполнения без обращения в сервис. Здесь рекомендуется привлечь напарника, поскольку узлы в подвеске УАЗ Патриот тяжелые и для корректного сборочно-регулировочного процесса необходима еще одна пара рук.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
