Регулировка стояночного тормоза – четкая работа каждой мелочи

Причины и способы устранения

Как показывает практика, чаще всего ручник не держит по банальным причинам, которые можно легко исправить. Например, узел перестает нормально функционировать из-за попадания масла на фрикционный материал тормозных колодок, неправильной регулировки, заклинивания или повреждения троса и прочее. Теперь подробнее об основных причинах.

Причины поломки стояночного тормоза

Попадание масла на колодки

Даже небольшое количеств масла, попавшее на тормозные колодки, может стать причиной плохой работы стояночного тормоза

Здесь важно выявить причину утечки жидкости. Как правило, это происходит из-за повреждения сальника или тормозного цилиндра

Необходимо устранить утечку и почистить поверхность деталей.

Масло на тормозных колодках

Износ тормозных колодок

В процессе эксплуатации автомобиля тормозные колодки постепенно подвергаются износу. Если не следить за этим и не проводить регулярное ТО, то в итоге система торможения не будет нормально работать, так как большая часть фрикционного материала на колодках стерлась. Решение простое – нужно купить комплект новых колодок и провести их замену.

Тормозные колодки износились

Неправильная регулировка

Нередко стояночный тормоз не работает из-за неправильно отрегулированной системы тросиков. Например, длина тросов была подобрана неверно или при регулировке системы были допущены ошибки. В таком случае тросики нужно натянуть правильно и в соответствии с инструкцией.

Разрегулированная система тросиков ручника

Грязь на поверхности накладок

Масло – это не единственное, что может нарушить работу тормозной системы при попадании на колодки. Неисправность может быть вызвана попаданием льда, грязи или пыли с дороги. Также на накладки могут попасть реагенты, используемые в больших городах для посыпки дорог в зимнее время. В таком случае достаточно лишь несколько раз плавно нажать на педаль тормоза. При трении поверхность очистится от скопившейся грязи, а ручник начнет нормально функционировать.

Загрязнение тормозных колодок

Клин троса

Еще одна распространенная причина – заклинивание тросика. Это происходит при повреждении специальной оболочки, внутри которой тросик приходит в движение. В таком случае никакая изолента не поможет. Нужна замена тросика.

Заклинивание тросика ручника

Повреждение тросика

Сам тросик состоит из большого количества стальных нитей, которые при эксплуатации могут обрываться. Если тросик повредился, это может препятствовать работе стояночного тормоза. Ну а если он полностью порвался, то ручник становится бесполезным. Выход из положения прост – нужна замена.

Разрыв троса ручного тормоза

Как проверить ручник

Перед тем как приступать к достаточно трудоемким работам по подтягиванию ручника, нужно проверить, действительно ли имеется в этом необходимость. Провести диагностику стояночного тормоза можно при помощи специального стенда в сервисном методы.

Самый простой способ проверить ручник – это вывесить одно из задних колес автомобиля, поставить автомобиль на ручник и попытаться вручную покрутить колесо. Если колесо прокручивается, значит, стояночный тормоз неправильно работает и требуется, скорее всего, регулировка или замена троса.

Есть еще один способ проверить ручник автомобиля, но он более «жестокий» по отношению к тормозным колодкам автомобиля и другим элементам тормозной системы. Способ заключается в том, что автомобиль ставится на ручник, после чего включается первая передача и давится педаль газа в пол. Если ручник хорошо держит машину, она слегка дернится и сразу заглохнет.

Как подтянуть ручник на Лада Калина

Для подтяжки и регулировки ручного тормоза всё просто. С инструментария понадобится один только ключ на 10 и два ключа на 13. Поскольку, регулировочный механизм находится под защитой и прикреплен болтами, может пригодиться средство – WD-40. Подтягивать ручник придётся после замены задних тормозных колодок.

Итак, рассмотрим последовательность действий:

  1. При помощи ключа на 10, лучше использовать головку с трещоткой, откручиваем защиту. Поскольку она находится под постоянным воздействием окружающей среды (воды, грязи, снега), болт мог заржаветь. Вот здесь и понадобится ВД-40.

    Защита регулировочных болтов ручника

  2. При помощи ключа на 13 на несколько витков откручиваем наружную гайку регулировки троса.

    Регулировочная гайка ручного тормоза

  3. Внутренней гайкой, крутим по часовой стрелке, производим подтяжку троса.

    Регулируем ключом момент тросов

  4. Когда все сделано, фиксируем это наружной гайкой закрутив ее к внутренней.
  5. Собираем всё обратно.

    Одеваем защиту на место

Рекомендуем: Плюсы и минусы контрактного мотора

Таким образом, трос подтянут и ручник отрегулирован.

Замена троса ручника

Новые тросы ручника

Процесс довольно прост и выполним своими руками. Рассмотрим пошагово, как это делается:

  1. Заезжаем на яму, подъемник или эстакаду.

    На подъёмнике!

  2. Снимаем оба задних колеса.
  3. Откручиваем гайки крепления тросов с балки.

    Болт крепления троса на балке

  4. Демонтируем крышки тормозных барабанов.
  5. Вынимаем тросы с креплений тормозных колодок.
  6. Откручиваем гайки натяжителя тросов.
  7. Демонтируем тросы.

    Демонтируем старый трос ручника

  8. Теперь тросы заводим в барабаны и подсоединяем к натяжителю.

    По заявлению опытных Калиноводов — это самая сложная часть по регулировке и замене троса

  9. Производим регулировку ручного тормоза.
  10. Собираем все обратно.

Старый и новый трос ручника

Таким образом, видно, что замена троса производится достаточно легко и просто.

Когда нужна регулировка стояночного тормоза?

Определить то, что следует отрегулировать ход ручника, можно следующим образом: съезжая с небольшого склона, нужно медленно поднимать рычаг, авто должно притормаживать после того, как рычаг поднялся на треть. На двух третях машина должна полностью остановиться, если этого не произошло, то необходима его регулировка либо замена тросов и колодок стояночного тормоза.

Кроме того, если пользоваться таким ручным тормозом редко, то возможно закисание троса, поэтому не желательно игнорировать возникшую ситуацию. Специалисты рекомендуют производить регулировку раз в год. Если в вашем авто электрический ручник, тогда в случае какой-либо неисправности на бортовом компьютере сразу же загорится желтая перечеркнутая буква «Р», а также восклицательный знак.

Натяжение

Итак, разобравшись в схеме, можно приступать к процедуре подтяжки тросиков ручного тормоза.

Натяжка

Процедура натяжения выглядит следующим образом.

  1. Установите автомобиль на эстакаде или яме. При отсутствии гаража и возможность или желании провести процедуру на СТО, воспользуйтесь домкратом. На домкрате поднимается задняя часть автомобиля. Самый крайний вариант — бордюр, на который загоняется автомобиль и вам остается только залезть под него.
  2. Включите на коробке передач первую скорость и поставьте машину на ручник, потянув рычаг вверх.
  3. Идеальное количество щелчков хода ручного тормоза составляет от 2 до 5. Если их меньше или больше, легче предпринять соответствующие меры по натяжению троса.
  4. Если щелчков меньше 2, тогда трос надо будет удлинить. Если же щелчков больше пяти, тогда тросики укорачиваются.
  5. Удлинение троса — это его расслабление. Для этого откручивается контргайка. При затяжке троса контргайку нужно наоборот закручивать.
  6. Прежде чем приступить к поиску необходимой гайки на днище автомобиля, до упора отпустите рычаг ручного тормоза.
  7. Возьмите с собой под автомобиль для ключа на 13 миллиметров и отправляйтесь вниз.
  8. Отыщите уравнитель троса натяжения ручного тормоза. Это тот самый элемент, от которого основной трос ручника делится на два тросика.
  9. В некоторых случаях получить доступ к уравнителю просто так не получится, поскольку мешают держатели глушителя, выполненные из резины. В такой ситуации их лучше снять. Сделать это не сложно, зато работать с ручником будет намного легче.
  10. Теперь перед вами есть две гайки. Одна простая гайка, а вторая — контргайка. Имея в руках два ключа, первым зафиксируйте гайку, а вторым начинайте откручивать или закручивать контрирующую гайку. Будьте внимательными и следите, чтобы гайка не начала проворачиваться.
  11. Учитывая состояние ручного тормоза и необходимость ослабить или натянуть рычаг, крутим контргайку в соответствующую сторону. Не забывайте, какое количество щелчков является оптимальным.
  12. Закрутите или открутите контргайку, получив необходимую степень натяжения.

Проверка

Но если вы там покрутили гайки, это еще не гарантия того, что теперь ручник работает идеально. В этом нужно наглядно удостовериться.

Для этого достаточно пройти последовательный этап проверочных мероприятий.

ЭтапПояснение
Прокрутить колеса после завершения натяженияКолеса поочередно поднимаются на домкрате. При выключенном рычаге ручника они должны свободно без препятствий крутиться. Выжимая ручник тормоза, колеса должны заблокироваться.
Выехать на небольшой уклон, остановиться и включить ручникТо, что в подвешенном состоянии колеса не крутятся — это хорошо. Но нужно убедиться, что ручник держит машину и при воздействии силы тяжести.

Если проверка показала, что ручник все равно не держит, даже если трос был натянут четко согласно инструкции, вероятно ручник попросту износился и требуется замена троса.

Признаки необходимости замены

Не редко на ВАЗ 2114 трос ручного тормоза ржавеет, в результате чего он обрывается или ослабевает настолько, что никакая подтяжка уже не сможет вернуть его прежнюю функциональность.

При первых же признаках износа троса следует подумать над его заменой. Проявляться эта проблема может следующим образом:

  • Ручник не способен выдерживать нужную тягу;
  • Барабанные тормозные механизмы перегреваются;
  • При натяжении рычага стояночного тормоза трос не реагирует на ваши действия;
  • Оболочка троса серьезно износилась.

Для проверки работоспособности ручного тормоза достаточно осуществить одно простое действие. Поставьте машину на ровную площадку, включите ручной тормоз, выйдите из автомобиля и попробуйте толкнуть как следует. Если началось движение, трос умер и нуждается в срочной замене.

Функции стояночного тормоза

Само название этого механизма говорит о его предназначении – блокировке колёс с целью обеспечения их фиксации касательно направления поступательного движения автомашины, включая случаи стоянки авто на поверхностях с градиентным уклоном.

Перечислим основные функции ручника:

  • обеспечение неподвижности автомобиля во время его стоянки на горизонтальных и наклонных поверхностях;
  • помощь основной тормозной системе автомашины во время экстренного торможения;
  • осуществление манёвров во время движения ТС (при наличии соответствующих навыков);
  • замена основному тормозу при его поломке.

Разумеется, злоупотребление ручным тормозом недопустимо (имеется в виду его использования в качестве замены или дополнения к основному тормозному механизму). Всё-таки его основная задача – это фиксация машины во время её стоянки. Отметим, что сильно натянутый тросик – далеко не всегда благо. Если во время движения автомашины попытаться затормозить ручником – скорее всего, она уйдёт в занос.

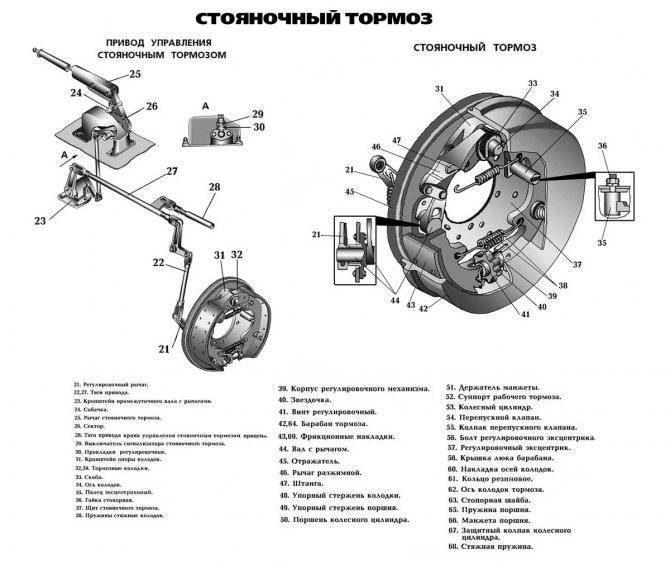

Рассмотрим устройство стояночного тормоза и принцип его функционирования. СТ состоит из трёх относительно самостоятельных блоков:

  • механического привода;
  • блока управления;
  • исполнительного устройства.

Привод представляет собой металлический тросик, который тянется от рукоятки ручника до исполнительных механизмов. Именно тросик передаёт усилие от затягивания рычага на тормозные колодки. При этом регулировка ручного тормоза, вернее, степени его натяжения, осуществляется с помощью коромысла, которое также отвечает за разделение усилий на каждое из колёс.

В качестве исполнительного устройства выступают те же тормозные колодки, которые задействуются и при нажатии тормозной педали. Сделано это ради упрощения тормозной системы, для которой надёжность – один из первостепенных факторов. Да и обслуживать автомобиль намного легче при частично совмещённом тормозном механизме.

Стояночный тормоз активируется с помощью рычага, установленного в салоне в районе центрального тоннеля. Он оснащён храповиком, который и осуществляет натяжение тросика на нужную величину. При затягивании исправного ручника на панели приборов загорится отдельная лампочка, сигнализирующая о том, что автомобиль подторможен. На некоторых моделях авто при попытке начать движение с включенным стояночным тормозом водитель будет предупреждён звуковым сигналом, что практически исключает возможность растянуть тросик из-за забывчивости автовладельца.

Как работает ручник на дисковых тормозах?

Дисковый тормоз устанавливается на многих автомобилях из-за простоты и надежности системы. Принцип работы ручного тормоза на дисковых тормозах напоминает принцип, используемый в велосипеде. В зависимости от моделей автомобиля, тормозные диски и вся система в целом могут иметь разную конструкцию.

Но чаще всего встречается однопоршневый тип конструкции, то есть плавающий суппорт. Сжимая ротор, он оказывает гидравлическое воздействие.

  • суппорт, дополненный поршнем;
  • колодки;
  • ротор, крепящийся к ступице.

Несмотря на удобство и надежность ручной тормозной системы, многие автолюбители все же недовольны ее работой. В результате они полностью меняют систему, после чего она почти не отличается от основного тормозного механизма.

Гидравлический ручной тормоз

Несмотря на удобство и надежность ручной тормозной системы, многие автолюбители все же недовольны ее работой. В результате они полностью меняют систему, после чего она почти не отличается от основного тормозного механизма.

Гидравлический ручник в данном случае устанавливается на контур, то есть обслуживающий механизм колес. Основные составляющие механического тормоза полностью удаляются. Внешне такой механизм ничем не отличается от его классической версии. Сохраняется рычаг стояночного тормоза и храповое колесо. Но вместо тросов здесь присутствует гидроцилиндр, похожий на тот, что является составляющей частью основной тормозной системы.

Суть данной системы заключается в том, что теперь давление в контуре задних колес возникает не только совместно с передним контуром, но и отдельно, при затягивании ручного механизма. Данная система носит название «гидравлический ручной тормоз».

На сегодня многие автомобили выпускаются именно с таким вариантом ручного тормозного механизма. Но те, кто желают модифицировать классический механизм, поменяв его на гидравлику, может произвести замену самостоятельно либо доверить данную процедуру профессионалам из сервисного центра. Это достаточно распространенная услуга.

Кран ручного тормоза по-прежнему блокирует задние колеса автомобиля, но обслуживание данной системы значительно упрощается. Не нужна подтяжка ручного тормоза, как в случае с тросовым ручником. Основное преимущество заключается в отсутствии уравнителя для правого и левого колеса. Гидравлика выравнивает давление во всех точках тормозного контура.

Но гидравлический ручник имеет и один существенный недостаток: конструкция значительно теряет в надежности. Если механический ручник работал не зависимо от рабочей тормозной системы, то пробой контура и потеря жидкости в данном случае может оставить автомобиль вообще без средств остановки.

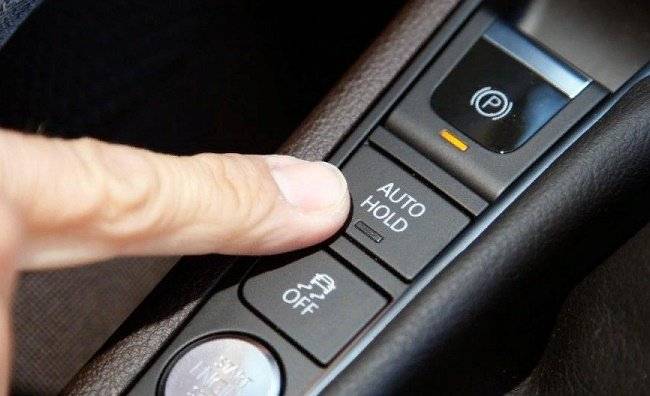

Электрический ручной тормоз

Электромеханический, или электронный тормоз, – это автономный прибор, которым управляет бортовой компьютер.

Составляющие электрического ручника:

  • электродвигатель;
  • ременная передача;
  • планетарный редуктор;
  • винтовой привод.

Ручник устанавливается на суппорт задних колес. После подачи сигнала электродвигатель передает вращательное движение на планетарный редуктор. Он в свою очередь снижает обороты электродвигателя. Воздействие передается на винтовой механизм, который прижимает колодки к тормозным дискам.

Регулировка ручника и замена троса ручного тормоза

Ручник, или стояночный тормоз, присутствует в каждом автомобиле и является необходимым элементом системы безопасности. Бывают случаи, когда он не выполняет свою функцию полностью или частично. В любом случае эту неисправность необходимо как можно быстрее устранить.

Причины возникновения неисправности

Рычаг ручника ВАЗ 2110 в кожаном чехле

Рассмотрим принцип работы стояночного тормоза (ручника) на автомобиле ВАЗ 2110.

Он довольно прост. Одним из основных его элементов является специальный трос. Когда водитель натягивает ручку стояночного тормоза, то происходит натяжение этого тросика, которое равномерно распределяет своё воздействие на тормозные колодки каждого колеса автомобиля. В процессе эксплуатации происходит изнашивание накладок задних тормозных колодок, растягивания тросика, а в результате возникает необходимость в регулировке или ремонте ручника. Также очень часто водители, особенно начинающие, ездят с поднятым ручником, что приводит к преждевременному изнашиванию троса ручника. Если своевременно водитель не проведёт профилактику или ремонт этого механизма, то автомобиль может самостоятельно начать движение с места или будет притормаживать движение, вплоть до остановки, на подъёме.

Внешний вид троса стояночного тормоза на автомобиле ВАЗ 2110

Регулировку ручника можно выполнить не только в автосервисе, но и своими руками в домашних условиях. Но сначала необходимо ознакомиться со схемой ручного стояночного тормоза, чтобы знать основные её элементы для настройки данной системы.

Схема ручника на ВАЗ 2110

На этой схеме цифрами обозначены следующие элементы:

1 — кнопка, которая фиксирует рычага ручника; 2 — рычаг ручного тормоза; 3 — защитная накладка; 4 — тяга ручника; 5 — уравнитель троса; 6 — регулировочная гайка; 7 — контргайка; 8 — трос; 9 — защитная оболочка троса

Первые шаги регулировки

Чтобы приступить к регулировке ручника, необходимо убедиться в наличии и доступности одного из трёх элементов: подъёмника, смотровой ямы или эстакады.

Самодельная эстакада для регулировки ручника на ВАЗ 2110

В домашних условиях чаще всего доступной является только смотровая яма. Если же не получается воспользоваться ни одним из перечисленных условий, то можно обойтись своеобразными опорными козлами, которые представляют собой жёсткую конструкцию, устанавливаемую под заднюю часть кузова, после её приподнятия домкратом. Кроме того, необходимо подготовить два гаечных ключа размером «13», а также пассатижи.

опустить рычаг стояночного тормоза в крайнее нижнее положение;

Один из этапов регулировки — опустить рычаг ручника

с помощью одного ключа на «13» нужно ослабить контргайку, при этом удерживать вторым ключом регулировочную гайку;

Ослабление контргайки и ослабление регулировочной гайки

Это ещё не всё, так как осталось несколько пунктов для выполнения полной настройки ручного тормоза.

Заключительные шаги по настройке

  • продолжать вращение регулировочной гайки, пока мы не убедимся, что у рычага тормоза полный ход составляет примерно 3 щелчка (эту операцию удобно выполнять вдвоём – один человек вращает гайку, а второй проверяет ручник);
  • после проверки рабочего хода нужно затянуть контргайку, удерживая ключом регулировочную гайку;
  • теперь необходимо проверить, не перетянут ли тросик ручника: рычаг стояночного тормоза опускается вниз, приподнимаются домкратом задние колёса и прокручиваются руками – они должны вращаться равномерно, без задержек;
  • если ход рычага всё ещё большой, то продолжаем заворачивать регулировочную гайку (или отворачивать, если трос перетянут) и регулярно проверять ход ручника, пока он не будет составлять 3 щелчка, а тормозные колодки не будут мешать вращению колёс.

После окончания регулировки системы следует проверить её работу. Для этого нужно водителю поставить свой автомобиль на участок дороги с уклоном от 23% и поднять рычаг стояночного тормоза. Если машина надёжно фиксируется на дороге и не движется, то это означает, что работы были проведены правильно.

Цель ручника

Однако ручной тормоз необходим не только для получения водительского удостоверения , он действительно нужен.

Следует взять за правило всегда ставить машину на ручник, когда в ней отсутствует водитель, ведь в жизни случается всякое.

Машина может просто съехать с места и угодить в другую машину или столб, может спровоцировать более крупное ДТП . Так что ручник — вещь довольно полезная и в некоторых случаях спасет ваш автомобиль от разного рода неприятностей.

Если вы оставляете свою машину на обочине даже на несколько минут, автоинструкторы всегда советуют пользоваться ручником, так как догнать поехавшую машину будет очень сложно.

Новичкам сюда лучше не лезть. Для начала нужно тщательно отработать процесс движения на подъемах в спокойной обстановке, подальше от мостов.

Ведь здесь автомобили продвигаются очень медленно, да и машины стоят вплотную друг к другу

Без стояночного тормоза просто не обойтись, поэтому важно заранее отработать все действия

Установка гидро ручника ваз 2107

После установки Задних Дисковых Тормозов (ЗДТ) на автомобили семейства ВАЗ возникает проблема неправильного распределения тормозных усилий по осям. Как решать эту проблему и зачем это нужно.

Есть много причин для установки ЗДТ, но я обозначу лишь некоторые, определяющие из них:

  1. стабильные характеристики дисковых тормозов при нагреве;
  2. лучшее охлаждение тормозных дисков;
  3. высокая эффективность торможения уменьшает тормозной путь;
  4. меньшие вес и размеры;
  5. уменьшается время срабатывания;
  6. около 70% кинетической энергии автомобиля гасится передними тормозами, задние дисковые тормоза позволяют снизить нагрузку на передние диски;

Можно сделать вывод, что дисковые тормоза обладают существенными преимуществами перед барабанными. Главные из них — стабильность работы, лучшие условия охлаждения и очистки, более высокая эффективность, меньшие вес и размеры.

Итак, решение принято, передние тормоза модифицированы, задние дисковые установлены, пора заставить всё это правильно работать и обязательно установить в схему гидравлическую систему стояночного тормоза.

На сайте https://www.project-t3.kiev.ua/ можно почерпнуть множество конструктивных вариантов правильной настройки переоборудованной тормозной системы. Отбросив в сторону все, начиная от установки импортных и дорогостоящих регуляторов и заканчивая простым уменшением рабочей поверхности задней колодки до 25% или 50%, был принят 2-ух осевой вариант — контуры «левое переднее — правое переднее» и «левое заднее — правое заднее» с использованием регулятора от ВАЗ 2101 и гидравлическим приводом ручника на базе главного цилиндра сцепления от Honda Prelud . Схема давно проверена и работоспособна.

В запасе была целая неделя и пока было решено неспешно «потолкаться» в пробках, чтобы привыкнуть к поведению машины при торможениях и дать возможность притереться задним тормозным механизмам. В назначенный день, практически одновременно, припарковав свои “восьмёрки” возле местного авторынка мы купили всё необходимое и отправились на техническую базу, которая оказалась за городом. Не буду описывать ту другую восьмёрку, но ехали мы очень быстро . Я только и старался, чтоб ы не отстать, усердно «клацая короткой коробкой». Один раз, перед неожиданным для меня поворотом, в результате резкого торможения машину выставило боком и я ещё раз убедился, что намерения мои не напрасны и более того очень правильн ы, и как-будто прочитав мои мысли мне подтвердили это ещё раз, несколько позже прямо продемонстрировав при съезде с асфальта на грунт, то за чем я ехал – контролируемое боковое скольжение и правильную работу всей тормозной системы.

Регулятор всему голова

В нашей схеме регулятор играет чуть ли не самую главную роль, но при условии правильного размещения в НОВОЙ тормозной схеме автомобиля

Поэтому обратите внимание, что РЕГУЛЯТОР ДОЛЖЕН СТОЯТЬ СТРОГО ПОСЛЕ ГЛАВНОГО ТОРМОЗНОГО ЦИЛИНДРА, НО ПЕРЕД ГИДРАВЛИЧЕСКИМ ПРИВОДОМ РУЧНИКА. В противном случае тормоза не заработают как следует. Хочу отметить, что автолюбители, которым не придётся по душе 2-ух осевой вариант тормозной системы, могут его и не применять, но для этого придёться значительно усложнить всю тормозную схему автомобиля

Во-первых провести дополнительные контура к задним колёсам, а во-вторых повесить на несколько другой формы пластины крепления задних суппортов по два суппорта с каждой стороны, т.е. всего 4-ре суппорта. Советую не искать приключений. Ничего страшного не произойдёт, но на несколько недель остаться без машины запросто можно, да и не забывайте о неподрессоренных массах и их роли в поведении автомобиля

Хочу отметить, что автолюбители, которым не придётся по душе 2-ух осевой вариант тормозной системы, могут его и не применять, но для этого придёться значительно усложнить всю тормозную схему автомобиля. Во-первых провести дополнительные контура к задним колёсам, а во-вторых повесить на несколько другой формы пластины крепления задних суппортов по два суппорта с каждой стороны, т.е. всего 4-ре суппорта. Советую не искать приключений. Ничего страшного не произойдёт, но на несколько недель остаться без машины запросто можно, да и не забывайте о неподрессоренных массах и их роли в поведении автомобиля.

Обозначу „плюсы” и „минусы” 2-ух контурного варианта тормозов:

Как отрегулировать стояночный тормоз

Принцип действия ручника

Принцип действия стояночного тормоза довольно прост: специальный стальной трос особым образом соединяет задние тормозные колодки автомобиля с ручкой тормоза. При поднятии ручки вверх трос натягивается — в результате этого колодки прижимаются к барабанам и колеса блокируются.

Когда нужно подтягивать трос ручника?

С течением времени поверхность колодок изнашивается, они утончаются, и для того чтобы колодки плотно прижимались к барабанам, трос приходится затягивать все сильнее. Потом наступает такой момент, когда уже и при полностью поднятой ручке ручник все равно не может удержать автомобиль на склоне. В таком случае нужно обязательно незамедлительно натянуть трос ручника.

Как правильно натянуть ручник: инструкция

Правильно отрегулированный тормоз в затянутом на 4-5 щелчков положении должен надежно удерживать автомобиль на склоне в 25 %. Если же машина скатывается с горки при поднятой ручке тормоза, трос нужно подтягивать. Однако, подтягивая ручник, нельзя впадать и в другую крайность: недопустимо чрезмерно затягивать трос. Ход рукояти тормоза не должен быть меньше 2 щелчков храпового устройства, ибо в противном случае ручник будет препятствовать вращению задних колес во время движения машины.

  1. Загоните автомобиль на эстакаду или поставьте его в гараже на смотровую яму.
  2. Если ваша «девятка» старенькая, выпущенная еще до 1995 года, тогда прежде чем начинать подтягивать тросик, поднимите рукоять ручного тормоза на один-два щелчка.
  3. Вооружитесь двумя гаечными рожковыми ключами на «13» и пассатижами и заберитесь под автомобиль.
  4. На его днище, поближе к задней части машины, отыщите механизм регулировки ручника.
  5. Для того чтобы получить возможность изменять натяжение троса, ослабьте сначала контргайку натяжного механизма — в затянутом положении она надежно фиксирует регулировочную гайку и не дает ей проворачиваться.
  6. Чтобы отпустить контргайку, одним ключиком удерживайте на месте регулировочную гайку, а вторым в это время откручивайте контрящую.
  7. Теперь, придерживая шток пассатижами, начните закручивать регулировочную гайку. Затягивайте ее до тех пор, пока не получите нужное натяжение троса.
  8. Когда тросик подтянется, проверьте степень его натяжения. Выберитесь из-под машины, сядьте в кабину автомобиля и убедитесь в том, что ход рычага ручного тормоза находится в пределах от двух до четырех щелчков храпового устройства. Примечание: у старых «девяток», выпущенных ранее 1995 года, диапазон хода ручника несколько больше — от 2 до 5 или 6 щелчков.
  9. Если вы все сделали правильно, спуститесь под машину и хорошо затяните контргайку.

О том, как можно отрегулировать ручник в автомобилях других марок, читайте в нашей статье

Отсутствие правильного натяжения троса может не только стать причиной того, что ручник не держит, но и привести к перегреву и ускоренному износу фрикционных накладок, барабанов. Рассмотрим как осуществляется регулировка стояночного тормоза барабанного типа, а также как подтянуть трос ручника на автомобиле с задними дисковыми тормозными механизмами.
