Ремкомплект суппорта – поддерживаем тормоза в здравии

Когда нужен ремкомплект

Ремонтный комплект для автомобильных суппортов оказывается очень полезным в тех случаях, когда фактический износ детали невелик. К примеру, если с момента ее установки автомобиль проехал 5 тысяч километров. Срок службы различных моделей суппортов варьируется, но он подчиняется одному простому правилу: оригинал служит дольше всего, а срок службы аналога во многом зависит от того, кем он был произведен. К примеру, Brembo почти ни в чем не уступают оригиналам, а вот недорогой JP Group долгой «жизнью» похвастать не может. Если автолюбитель разберет неисправный суппорт, то с легкостью сможет определиться, целесообразно ли использование ремкомплекта:

  • Направляющая. Со временем перестает двигаться. Если направляющая долгое время не обслуживалась, ее наверняка придется заменить. Но перед этим ее стоит очистить и смазать. Если суппорт не будет двигаться плавно, замена направляющей неизбежна;
  • Поршень. Не во все ремкомплекты входят поршни, но в них всегда есть пыльники. Возможно, вам потребуется и то, и другое. Также может потребоваться замена тормозной жидкости. Следите за тем, чтобы при сборке суппорта поршень правильно встал на свое место.

Но это не все важные моменты

Во-первых, автолюбитель должен уделить внимание чистоте элементов тормозной системы. Суппорт и смежные с ним детали нужно очистить

Если на поверхности цилиндра суппорта есть ржавчина, ее нужно удалить при помощи наждачной бумаги. Во-вторых, все новые резиновые детали нужно смазывать или тормозной жидкостью, или литолом. В обильной смазке нуждается цилиндр. Главное правило: если вы разобрали суппорт, то не забудьте после осмотра вычистить всю старую смазку и обильно нанести новую.

Тормозной суппорт Порше Каен


Обычное дело для Каена первого поколения — закисли все поршни в передних суппортах. Причина в низком качестве сплава и наших суровых реагентах. Коррозия возникает очень быстро. Обычное дело для Каена первого поколения — закисли все поршни в передних суппортах. Причина в низком качестве сплава и наших суровых реагентах. Коррозия возникает очень быстро.

Практически все проблемы с суппортом решаемы, причем за умеренные деньги. Для замены закисших или сломанных штуцеров и направляющих используют рядовые токарные приемы. Поврежденные элементы высверливают, нарезают в корпусе суппорта новую резьбу большего диаметра и устанавливают проставки, которые напоминают футорки для восстановления заводской резьбы при ремонте моторов.

Для любого суппорта можно подобрать неоригинальные, но качественные манжеты и даже поршни. К примеру, хорошо себе зарекомендовала продукция Frenkit. Извлечь закисшие поршни из колодцев крайне тяжело, но нет ничего невозможного. Опытные сервисмены имеют хорошую оснастку. Тут главное не повредить посадочные места для внутренних манжет. Качественно их восстановить уже невозможно. При этом небольшие задиры в колодцах подлежат ремонту. Их можно немного зашлифовать. Вопреки расхожему мнению (мифу) этот никак не скажется на работе суппорта.

Ремкомплекты двигателя

Ремкомплект двигателя – это набор уплотнений, необходимых для ремонта двигателя.


В состав ремкомплекта входят следующие элементы: 1.Прокладка головки блока цилиндров. В оригинальные ремкомплекты для дизельных двигателей производства Toyota и Nissan прокладка головки в комплекты не входит так как прокладка производятся разной толщины подбирается отдельно по выстоянию поршней из блока. 2. Прокладка клапанной крышки. 3. Кольца свечных колодцев. Не на все двигателя они входят в состав ремкомплектов. 4. Прокладки гаек крепления клапанной крышки. 5. Прокладка сапуна. Входит не во все ремкомплекты. 6. Прокладки коллекторов (впускного и выпускного). 7. Прокладка дроссельной заслонки. 8. Прокладка клапана холостого хода. Входит не во все ремкомплекты. 9. Резинки инжекторов – для бензиновых моторов или прокладки форсунок – для дизельных двигателей. 10. Маслосъёмные колпачки. На некоторых моторах есть разница между впускными и выпускными колпачками, на некоторых моторах используются одинаковые колпачки. 11. Сальники: распредвала (-валов), коленвала (передний и задний), маслонасоса (на некоторых двигателях он совпадает с передним сальником коленвала, на некоторых идёт отдельно), сальники балансировочных валов (если есть на данном моторе). На моторах с цепным приводом системы газораспределения сальники распредвалов отсутствуют. На некоторых моторах задние сальники коленвала идут в алюминиевых корпусах — в таких случаях они не входят в состав ремкомплектов. Сальники маслонасоса не всегда входит в состав комплектов. На ряде моторов есть дополнительные сальники, например привода ТНВД, такие сальники не всегда входят в состав комплектов. 12. Прокладки лобовины и задней крышки мотора. 13. Прокладка маслонасоса и помпы. 14. Прокладка поддона двигателя. Входит не во все комплекты, так как на многих моторах вместо прокладки используется герметик. 15. Прокладка под турбину. Входит в состав если двигатель оснащён турбиной. 16. Различные мелкие прокладки.

Ремонт

Итак, снимаем плоской отверткой пыльник с суппортного механизма и осматриваем поршневую поверхность. При наличии следов ржавчины, суппортной механизм рекомендуется полностью заменить. Ибо ржавчина ведет к повреждению зеркала стенок цилиндра. Замена манжетов сопровождается извлечением поршня. Есть три способа со своими недостатками и достоинствами Способ первый: извлекаем поршень без снятия механизма. Если доподлинно известно, что извлечение поршня для замены резиновых уплотнителей неизбежно, можно совершить это еще на оси. После того, как суппортный механизм извлечен со скобы, помощник должен плавно нажать на педаль. Так мы добьемся увеличения давления в системе тормоза, что и выдавит поршень. После его выдавливания помощник отпускает тормоз. Достоинства: поршень легко извлекается. Недостатки: неудобный процесс работы и большая потеря “тормозухи”.

Способ второй: цилиндр требует к себе внимания, ибо поршень извлекается разводным ключом. Алгоритм действий:

  • обхватить верхнюю часть поршня;
  • извлекаем его путем поворачивания из стороны в сторону.

Данный способ зачастую имеет смысл, когда поршень нужно заменить

Потому что неосторожное движение ключом – и образовалась царапина на поршневой поверхности. Плюс в том, что поршень достается зажатием суппортного механизма в тиски – что удобно

Способ третий: извлечение поршня посредством сжатого воздуха Потребуется переходник с резьбой, которая подойдет. Как нашли – подключаем переходник к суппортному механизму и компрессору. Закачиваем воздух до полного выхода поршня. К недостаткам можно отнести необходимость наличия компрессора и специального переходника, к тому же поршень довольно резко извлечется, что чревато его повреждением.

Осмотр

После извлечения поршня внимательно осматриваем стенки цилиндра. В случае наличия царапин либо задиров, суппортный механизм надо заменить полностью. Ограничиваемся только поршнем, при условии, что все остальное в хорошем состоянии.

Восстановление работоспособности

Чистота рабочего пространства – это главное, чего стоит придерживаться, дабы произвести качественный ремонт суппортного механизма. Пыль либо грязь, которая может попасть в зазор между поршнем и цилиндром, приведет к тому что, со временем появятся задиры и повреждения. Посему – должна царить абсолютная чистота.

Цилиндр заднего суппортного механизма. Замена

Пример поврежденного поршня

Ремонт основан на замене резиновый манжеты, а в случае заментных повреждений, и поршня. При помощи отвертки вытаскиваем изжившую себя манжету, основательно промываем поверхность цилиндра спиртом

В момент промывки важно не забыть вытащить из впускного отверстия заглушку. После того как промыли, обязательно просушиваем

Каждая такая разборка требует обязательной установки новой манжеты. Для этого смазываем цилиндрические стенки – в том числе и саму посадочную площадку уплотнителя “тормозухой”. Также “тормозухой” смазываем поршневую поверхность снаружи. Вставляем поршень в суппортной механизм и вдавливаем его рукой. При правильной установки он будет ходить с усилием, а при некорректной поршень попросту не вдавится.

Монтаж суппортного механизма на машину

После вставки поршня возникает потребность в установке суппортного механизма на машину. Монтаж производится в аналогичном снятию порядке, только в обратной последовательности. В случае крепления наконечника тормозного шланга к суппортному механизму посредством специального болта, обязательно заменяем медные шайбы. После сборки и установки суппортного механизма, прокачиваем тормоза (не забываем долить “тормозуху” в бачок). Помощник по нескольку раз нажимает на педаль тормоза, и отпускает только по команде. При нажатой педали откручиваем штуцер, который прокачивает тормоза и выпускаем воздух. Закрываем штуцер и даем команду помощнику, чтобы тот отпустил педаль. При появлении “тормозухи”, надеваем шланг на штуцер и опускаем его в прозрачный сосуд. Прокачиваем тормоза до окончательно выхода из шланга пузырьков воздуха. Наконец, устанавливаем колесо обратно и опускаем автомобиль.

Виды, устройство и принцип работы

Конструктивно суппорт состоит из корпуса, поршней со штуцерами, скобы для фиксации колодок, направляющих, а также пыльников, уплотнительных и крепежных колец поршней.

Принцип работы достаточно простой.

  1. Поршни подключаются к гидравлике тормозной системы. Когда водитель нажимает на педаль тормоза, тормозной цилиндр создает давление в гидравлической системе, жидкость давит на поршни (рабочие цилиндры) суппорта и толкает их вперед.
  2. Выдвигаясь под действием давления, поршень толкает и тормозную колодку (в зависимости от конструкции суппорта, только внутреннюю или обе сразу, об этом чуть дальше).
  3. Колодки прижимаются к тормозному диску, причем сила и скорость сжатия зависят от того, как водитель давит на педаль. Под действием силы трения колесо тормозит.
  4. Как только нажим на педаль тормоза прекращается, давление в гидросистеме падает и поршни отходят назад и отводят колодки от диска. Можно ехать!

Это общий принцип работы тормозного суппорта. Но было бы странно, если за долгие годы инженеры не придумали несколько разновидностей этой несложной конструкции. Сегодня можно встретить два основных типа суппортов: плавающие и фиксированные.

1. Плавающая конструкция — это более старый тип, который до сих пор используется в бюджетных автомобилях. Основная его особенность в том, что поршни находятся только на внутренней стороне суппорта и, соответственно, они управляют только внутренней тормозной колодкой. При торможении поршень выдвигается, колодка прижимается к диску, и одновременно приходит в движение направляющая скоба – она движется в обратную сторону и прижимает наружную колодку.


Устройство суппорта с плавающей конструкцией
Принцип работы суппорта с плавающей конструкцией: 1 — скоба; 2 — направляющая суппорта; 3 — уплотнительное кольцо-демпфер; 4 — суппорт с цилиндром; 5 — поршень; 6 — уплотняющая манжета; 7 — колодки; 8 — тормозной диск; 9 — тормозная жидкость; 10 — штуцер.

За счет того, что поршни находятся только с одной стороны, такая конструкция дешевле и проще в исполнении. Однако качество торможения не идеальное за счет того, что колодки прижимаются к диску не одновременно. Поэтому такие суппорта подходят для спокойной «семейной» езды, но не годятся для спорта и агрессивного стиля вождения. На видео, ниже, наглядно показан принцип работы плавающей конструкции.

https://youtube.com/watch?v=tFw8bcI-y8E

2. Фиксированная конструкция — более сложный конструктивно, но и более эффективный вариант. В таком суппорте поршни находятся с обеих сторон, так что при торможении обе колодки прижимаются к диску абсолютно синхронно. Гидравлические каналы суппорта связаны между собой, так что усилие распределяется одинаково.


Устройство суппорта с фиксированной конструкцией
Принцип работы суппорта фиксированной конструкции: 2 — болты крепления; 4 — суппорт с цилиндрами; 5 — поршни; 6 — уплотняющие манжеты; 7 — колодки; 8 — тормозной диск; 9 — тормозная жидкость; 10 — штуцер.

Суппорта фиксированного типа ставятся на автомобили, где важно качество, точность и информативность торможения. Их можно встретить в спорткарах, кроссоверах и внедорожниках, просто дорогих современных моделях

Принцип работы тормозной системы с суппортом фиксированной конструкции наглядно показан на видео-уроке, ниже.

В зависимости от конструкции, это может быть и один (в суппортах плавающего типа), и два, и больше. Самые мощные тормозные системы, рассчитанные на диски R22, могут иметь до 12 поршней, по 6 с каждой стороны. Чем больше поршней, тем четче и сильней срабатывает тормоз, колодки более равномерно прижимаются к диску. Конечно, в обычных поездках разница не слишком чувствуется, но в стритрейсинге хороший мощный суппорт – важный элемент тюнинга.

Однако чем больше поршней, тем ниже надежность конструкции. Больше риск получить протечку тормозной жидкости, больше риск любой другой поломки.

Супорт. Выявление и устранение неисправностей тормозного суппорта Лада Калина

Во время движения на автомобиле, со временем выявляется неэффективность при торможении колес, а также утечка жидкости через неплотности пролегания манжет. При условии предварительно устраненной неисправности (заменены колодки), не наблюдается изменений при торможении. Все дело в том, что неисправность скрывается в самом состоянии суппорта, что может привести к серьезным последствиям. При неэффективном торможении одного из колес во время движения автомобиля, существует реальная возможность заноса и опрокидывания транспортного средства.Особенностью устройства тормозов передних колес автомобиля Лада Калина, является, механизм, состоящий из вентилируемых дисков, с одно поршневой плавающей скобой. В конструкцию которого входят: суппорт и колесный цилиндр, стянутые между собой двумя винтами. В свою очередь, цилиндр двумя болтами крепится к направляющим пальцам, которые установлены в отверстиях направляющей колодок.

При установке тормозных колодок, ставятся пружины, которые поджимают их к пазам направляющей. В конструкцию цилиндра, входит поршень уплотнённый резиновым кольцом прямоугольного сечения. Установка резинового кольца способствует поддержанию постоянного оптимального зазора между тормозными колодками и диском, который обеспечивается за счет его упругости.

Выявление признаков неисправности тормозного суппорта автомобиля Лада Калина:1. При нажатии на педаль тормоза (для остановки автомобиля), необходимо прикладывать дополнительные усилия.2. При нажатии на педаль тормоза, автомобиль уводит в сторону.3. При нажатии на педаль тормоза, отсутствует какое-либо усилие.4. При нажатии на педаль тормоза, движение передается пульсирующими перемещениями.5. При полном нажатии педали тормоза до пола, ощущается небольшое сопротивление.6. При нажатии на педаль тормоза, происходит заклинивание тормозных механизмов.Определившись с неисправностями, устанавливаем транспортное средство на ровную поверхность (забетонированную площадку, смотровую канаву). Выполняем все необходимые основные и вспомогательные операции, по подготовке и снятию переднего колеса (фото N1).Операции, выполняемые при снятии тормозного механизма (суппорта) автомобиля Лада Калина (фото N2):

Замена пальцев и пыльников суппортов

Думаю, что не стоит лишний раз объяснять, что из-за плохой смазки пальцев суппортов могут возникать определенные проблемы, к примеру:

  • неравномерный износ тормозных колодок
  • тугое перемещение скобы и даже ее приклинивание
  • износ пальцев, что приведет к дребезжанию и стукам суппорта

Если заводской смазки в направляющих пальцах достаточно, то ее может хватить вплоть до 100 000 км пробега. Но бывают случаи, когда практически новые машины оказываются без смазки в этих деталях. Именно поэтому лучше проверить все самостоятельно. Также, смазка может «уйти» через порвавшийся пыльник пальца, поэтому за их целостностью необходимо постоянно следить.

Если вы решили заменить направляющие пальцы, а также пыльники суппортов на своей Калине, то для этого небольшого ремонта понадобится следующий инструмент:

  1. Ключ на 13 и 17 мм
  2. Отвертка с плоским лезвием
  3. Смазка для пальцев суппортов
  4. Очиститель тормозных механизмов (если есть)

Замена направляющих и их смазка

Итак, первым делом необходимо сорвать болты крепления колеса. После чего поднять машину домкратом, и окончательно отвернув болты, снять переднее колесо. Затем при помощи плоской отвертки отгибаем контрящие шайбы болтов суппорта, и откручиваем верхний болт, как это показано на фото ниже.

Ремкомплект тормозного суппорта

Ремкомплект суппорта — это набор мелких запасных и расходных частей, необходимых для проведения ремонта указанного элемента. В зависимости от марки автомобиля, а также производителя комплекта в него могут входить различные элементы. Однако чаще всего в него входят:

  • уплотняющие кольца;
  • направляющие;
  • регулировочные винты;
  • регулировочные приспособления;
  • смазочные материалы.

Кроме этого, учтите, что помимо всего прочего, строение переднего и заднего суппортов на одном автомобиле отличается. Соответственно, и наборы ремкомплектов также будут разными.

При выборе того или иного набора необходимо руководствоваться информацией, которая представлена в документации к вашему автомобилю. Там вы найдете точную информацию о том, какие запасные части используются в тормозной системе. Если такой информации нет, можно поинтересоваться в интернете или непосредственно у продавцов-консультантов. Главное, чтобы при покупке они давали гарантию и возможность возврата комплекта в случае, если он не подойдет.

Стучит суппорт — что делать: как устранить громыхание своими руками

Всем привет! Вряд ли кто-то будет спорить с тем, что исправная работа тормозной системы является залогом безопасности каждого водителя. Потому сегодня продолжим эту тему, поговорив о том, почему стучит суппорт, что делать в этой ситуации и кто выступает провокатором шума.

Наверняка каждый знает, что нужно всегда следить за степенью износа дисков торможения. Мы также разговаривали с вами о проточке тормозных барабанов , а еще изучали нюансы самостоятельной проточки тормозных дисков . Я не призываю делать это своими руками, но особенности и задачи подобных процедур вы знать обязаны.

Суппорт относится к тормозной системе транспортного средства. Он бывает как передний, так и задний. Но в обоих случаях его лечение выполняется примерно по одной схеме. Да и причины стуков идентичные.

Как прокачать тормозную систему

После замены тормозного суппорта эта следующая процедура поможет вам удалить воздух из тормозной магистрали, даже если вы работаете с системой ABS.

Однако, если вы считаете, что воздух попал в главный тормозной цилиндр или гидравлический блок управления (HCU), а в вашем автомобиле установлена ​​система ABS, вам может потребоваться доставить ваш автомобиль дилеру или на СТО и попросить их прокачать систему. При необходимости обратитесь к руководству по ремонту вашего автомобиля.

  1. Не запуская двигатель, нажмите педаль тормоза примерно пять раз при нормальном давлении остановки, чтобы удалить остаточный вакуум из усилителя тормозов.
  2. Проверьте бачок главного тормозного цилиндра. Добавьте новую жидкость, чтобы при необходимости довести уровень до отметки MAX, и закрутите крышку бачка.
  3. Наденьте один конец отрезка прозрачного резинового шланга на сливной винт нового суппорта. Шланг должен плотно прилегать к выпускному винту. Вы можете найти прозрачный шланг в магазине товаров для автомобилей.
  4. Вставьте другой конец прозрачного шланга в пластиковый контейнер и добавьте немного тормозной жидкости в контейнер, достаточный для того, чтобы погрузить конец шланга в него.
  5. Попросите помощника пять раз нажать педаль тормоза, а затем крепко удерживать педаль нажатой.
  6. Затем ослабьте винт прокачки примерно на 1/4 или 1/2 оборота, ровно настолько, чтобы позволить тормозной жидкости протекать через прозрачный шланг в течение примерно 2 секунд, а затем снова затяните винт прокачки. Следите за пузырьками воздуха, попадающими в тормозную жидкость в емкости.
  7. Попросите вашего помощника отпустить педаль тормоза.
  8. Повторяйте шаги с 5 по 7, пока не увидите, что пузырьки воздуха не стекают в тормозную жидкость в емкости. Во время прокачки обязательно поддерживайте уровень выше отметки MIN на бачке главного тормозного цилиндра.
  9. Правильно затяните винт прокачки после окончания прокачки суппорта или тормозной магистрали.
  10. При необходимости долейте тормозную жидкость в бачок главного цилиндра.
  11. Убедитесь, что педаль чувствует себя жесткой, и работает исправно. Двигайтесь на медленной скорости, чтобы убедиться, что тормоза замедляются и остановите машину, как следует.
  12. Вернувшись в гараж, проверьте тормозной шланг и прокачной винт на новом суппорте на утечки. И в течение следующей недели продолжайте проверять на утечки.

Вы можете удалить воздух из вашей системы ABS при продувке воздуха из тормозного суппорта и соединительной линии. Чтобы удалить воздух из главного цилиндра, обратитесь к руководству по ремонту вашего автомобиля.

Универсальная смазка

Если нет возможности применить специализированную пасту для каждого тормозного механизма, подойдет универсальная смазка, к выбору которой стоит подойти максимально ответственно. Причем цена определяющего значения не имеет. В общей стоимости ремонта составляющая смазки практически незаметна, учитывая, что сервисные станции подчас имеют возможность покупать даже оригинальные смазки дешевле всевозможных аналогов.

Заводские и рекомендованные автопроизводителями смазки часто являются компромиссным выбором между ценой и качеством. Один из главных недостатков — терморежим. Часто производители не учитывают необходимость работы в экстремальных или высокотемпературных условиях, рассчитывая на спокойную европейскую манеру вождения, и в результате смазка расслаивается и теряет свои свойства.

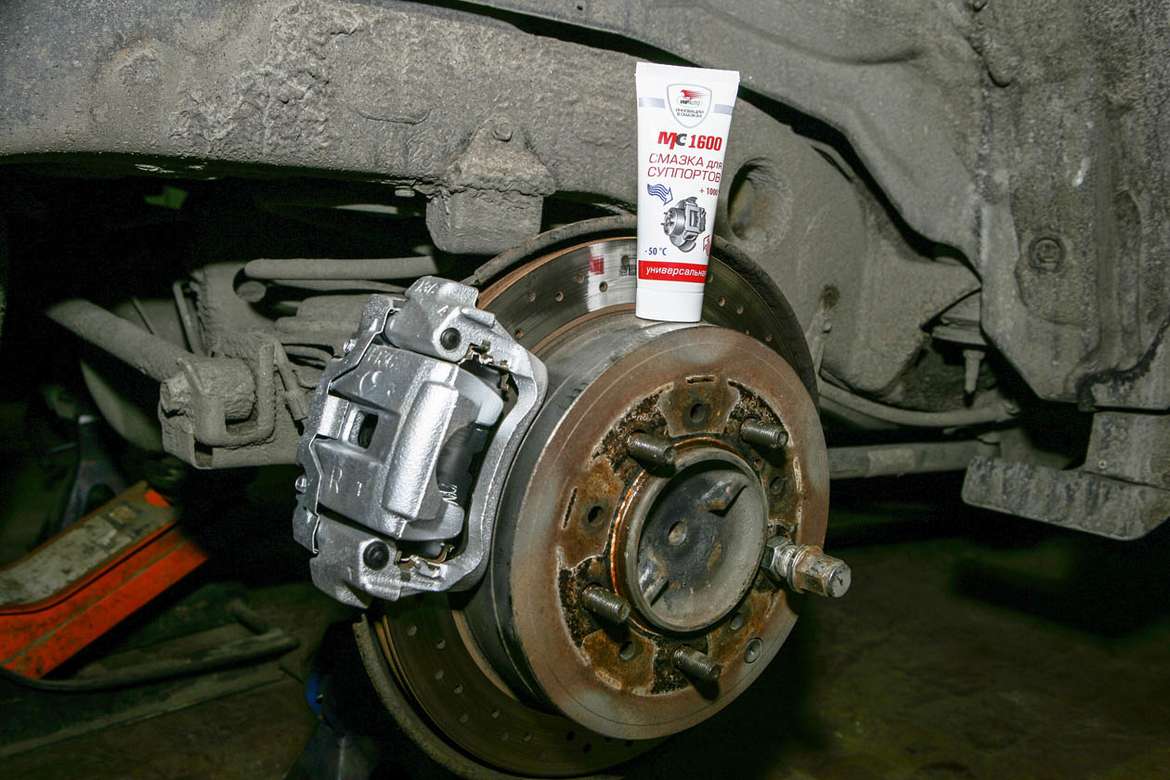

Специалисты Volk Brake Performance используют универсальную силиконовую смазку МС 1600 производителя ВМПАВТО.

«За время нашей работы мы испробовали и протестировали очень большое число вариантов смазки, большая часть которых была отфильтрована. В этот список попали в том числе и оригинальные смазки, рекомендованные автопроизводителями», — рассказывает руководитель Volk Brake Performance.

Главное достижение смазки ВМПАВТО — противостояние повышенным температурным режимам и химическая нейтральность к резиновым изделиям, а также нерастворимость в тормозной жидкости.

МС 1600 — универсальная силиконовая смазка, особенность которой в том, что ее можно использовать во многих механизмах, но при одном условии: механизм должен быть тщательно очищен от грязи, пыли, ржавчины, остатков старой смазки и любых посторонних вкраплений, иначе они будут приводить к абразивном эффекту или вступать в реакцию. Кроме того, должны идеально подходить все компоненты суппорта, чтобы не было непредвиденных зазоров.

Лишняя смазка отрицательно влияет на работоспособность тормозного механизма, так что наносить ее тоже нужно уметь: по всей поверхности, но тонким слоем. Избыток смазки на направляющих уходит в поршневую группу суппорта и будет находиться там во взвешенном состоянии, с большой вероятностью захватив с собой часть пыли и примесей

При наличии каких-либо посторонних примесей смазка МС 1600 подвержена риску коксования. При работе с ней необходимо быть уверенным в компетентности и ответственности сотрудников автосервиса, которые занимаются обслуживанием тормозной системы.

Кроме того, автолюбители нередко пытаются самостоятельно перебрать суппорт, например на даче или в гараже — то есть в условиях, где невозможно очистить суппорт так, как полагается. Оставшаяся старая смазка может вступить в реакцию с МС 1600, в результате чего состав загустеет и механизм суппорта начнет туго ходить.
