Ремонтируем турбину своими руками

Регулятор давления топлива

Регулятор топливного давления – это небольшой компонент, который играет важную роль в системе подачи топлива. РДТ обычно устанавливается на насосе высокого давления или на распределительной рампе. Он отвечает за регулирование давления топлива в форсунках инжектора при различных режимах работы двигателя.

Нарушения в работе регулятора могут возникать по разным причинам:

• Изношенность элементов устройства, пружины или клапана.
• Уменьшение пропускной способности элемента по причине загрязнения или даже полная закупорка регулятора.

В каждом из случаев симптомы будут разными. Стоит рассказать об этом поподробнее.

Признаки неисправности РДТ

Регулятор давления, по конструкции и принципу работы, это простое устройство, поэтому он редко выходит из строя. Срок службы регулятора в двигателях внутреннего сгорания обычно составляет около 200-250 тысяч километров. Наиболее распространенными факторами, негативно влияющими на срок эксплуатации этого компонента, являются низкое качество топлива или возможные загрязнения различных компонентов системы.

Признаками неисправности регулятора давления в автомобиле могут являться следующие проблемы:

• Потеря производительности мотора.
• Нестабильная работа двигателя на оборотах холостого хода.
• Характерный запах несгоревшего топлива, исходящего из выхлопной трубы.
• Затрудненный запуск, как холодного, так и теплого двигателя.
• Повышенный расход дизельного топлива.
• Загорающаяся сигнальная лампа, свидетельствующая о неисправности системы впрыска.

В случае закупорки устройства симптомы будут другими:

• Дизель глохнет при любых режимах работы.
• Возможны утечки топлива через уплотнители в связи с повышенным давлением в системе. Обычно это происходит при загрязнении магистрали слива топлива до состояния пробки.

Любые повреждения этого элемента сложно диагностировать, однако состояние регулятора стоит постоянно проверять. Ведь его неисправность может быстро привести к выходу из строя других элементов систем впрыска и выпуска. Например, если неисправность длительное время не устранять, то это может привести к повреждению катализатора. А эта серьезная проблема, связанная с большими расходами, которые придется понести в случае замены элемента.

При диагностике РДТ помните, что аналогичные признаки неисправности также вызывают и другие компоненты топливной системы дизельного двигателя:

• Неисправность топливного насоса или ТНВД;
• Забитый топливный фильтр.

Цена этого элемента составляет около 300 злотых. По этой причине чаще всего сразу после диагностики неисправности, что совсем непросто, водители принимают решение о ее замене.

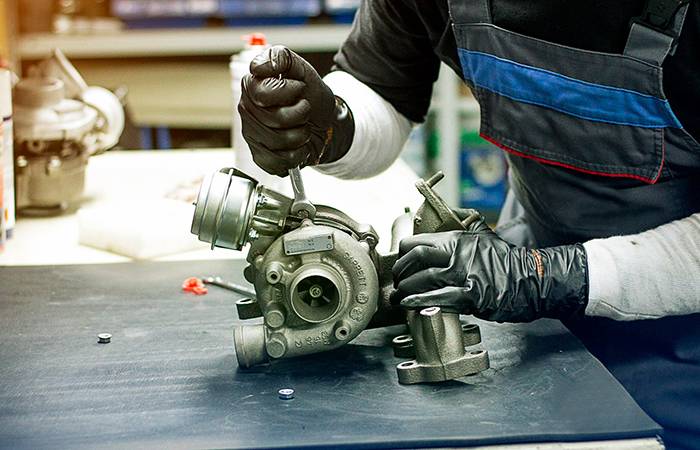

Ремонт турбины своими руками

• Снимаем турбину и освобождаем ее от всех винтов. Болты крепления улиток также открутим.
• Проверяем обе крыльчатки: турбину и компрессор. Их отремонтировать невозможно, а придется заменить в случае неисправности.
• Вал, на котором крепятся компрессор и турбина можно пытаться отшлифовать. Потом надо будет заменить подшипники другими, которые подойдут по размеру.
• Чтобы снять колесо компрессора, понадобятся кусачки с раздвижными губами. И надо обязательно учитывать, что на компрессорном валу левая резьба!
• Проверить допустимый ли люфт вала в условиях обычной мастерской очень сложно. Но тут мы идем на риск, уповая на удачу и возможность позже обратиться все-таки в мастерскую.
• Воспользовавшись универсальным съемником, пытаемся снять с вала компрессорное колесо.
• Втулки вала очень часто бывают причиной люфта.
• Очищаем и промываем специальными средствами все детали. При сборке некоторые узлы и детали принудительно смазываем маслом, которое используется при работе автомобиля. Перечень таких деталей различен в каждом конкретном случае.
• Не забыть поздравить себя самого после того, как удалось собрать турбокомпрессор! А если он еще и работает, вам пора подумать о смене профессии. На станции техобслуживания хорошая зарплата…

 Прежде чем решаться разобрать и собрать турбокомпрессор  далеко не в идеальных условиях, не имея опыта подобной работы, взвесьте еще раз самым тщательным образом все за и против.

Сколько стоит ремонт турбины бензинового двигателя?

Цена зависит от нескольких нюансов:

• Сложность ремонтных работ, их объем.
• Количество деталей, вышедших из строя по причине ошибок в эксплуатации либо естественного износа.
• Затраты на расходные материалы, требующие замены наряду с изношенными запчастями.
• Срочность восстановления.

Наиболее дешево обходится услуга, в рамках которой специалисты устраняют мелкие дефекты, именно поэтому не рекомендуется откладывать визит в автомастерскую: затягивание приведет к тому, что придется отдать за восстановление оборудования значительно более крупную сумму. Наиболее затратный вариант – полная замена турбинной системы.

Ремонт турбокомпрессора своими руками

В профессиональной мастерской есть возможность диагностировать все узлы и детали любого турбокомпрессора на всех этапах ремонта, включая до и после разборки и сборки. И там созданы условия чистоты, которых невозможно достичь в домашней мастерской при всем желании. Ведь у вас не стоит в гараже специальный агрегат — моечная машина высокого давления, например? А балансировочный стенд? Как вы поняли, мы настойчиво не рекомендуем ремонтировать турбокомпрессор своими руками и настаиваем на этом!

Рекомендуем: Лучший преобразователь ржавчины для автомобиля

Проверяем обе крыльчатки: турбину и компрессор. Их отремонтировать невозможно, а придется заменить в случае неисправности.

Как организовать участок по ремонту турбокомпрессоров

В 4-ой зоне происходит проверка деталей на точность, балансировка вала, сборка вала и устранение технологического дисбаланса.

Ниже приведены станки для оборудования 4-ой зоны.

Станок для балансировки роторов турбин VTM Group БВИ 03 10Т

БВИ-03-10Т — это универсальный балансировочный станок для роторов массой от 0,03 до 3 кг. Разработан специально для балансировки роторов любых турбокомпрессоров.

Станок имеет ряд преимуществ:

• Направляющие скольжения (призмы вместо подшипников);• Регулируемое натяжение ремня с высокой повторяемостью;• Минимальное расстояние между цапф ротора, ограничивается только шириной ремня, что позволяет балансировать даже микроротора;• Имеет систему частотного регулирования привода, которая позволяет легко управлять скоростью, на которой проводится балансировка;

• Для осуществления режима «hands free» — свободные руки, станок комплектуется педалью для управления приводом.

Микропроцессорная балансировочная система ПБ-02М (включена в станок БВИ-03-10Т)

Балансировочная система имеет ряд преимуществ:

• Высокая  надежность и приспособленность к тяжелым условиям. Работает при повышенной запыленности, влажности и температуре до -2°C;• Интуитивно понятная в работе.

Исключена возможность допустить ошибку;• При необходимости получения усредненного результата есть функция «усреднение»;• Применен фотодатчик, который реагирует на любую контрастную метку (даже канцелярский корректор);• Возможность балансировки по лопаткам — станок укажет на каких по счёту лопатках и какое количество материала необходимо удалить для балансировки ротора;• Коэффициент уменьшения дисбаланса превышает 95%;

• Калибровка станка производится самим оператором «методом 3-х пусков» — это позволяет достичь максимальной чувствительности станка и освобождает от необходимости ежегодной калибровки станка.

Балансировка ротора турбокомпрессора на ПБ-02М выполняется в два этапа:

1-й этап. Двухплоскостная балансировка вала без колеса компрессора, где

I — первая плоскость коррекцииII — вторая плоскость коррекции

2-й этап. Двухплоскостная балансировка вала колеса компрессора в сборе с валом, где

I — первая плоскость коррекцииII — вторая плоскость коррекции

Добалансировочный станок для турбокомпрессоров VTM Group ДБСТ 10

ДБСТ-10 предназначен для дополнительной балансировки турбокомпрессора и оценки качества сборки:

• проверка на течь масла;• устранение технологического

дисбаланса.

Станок имеет ряд преимуществ:

• Система универсального крепления сердечника турбокомпрессора позволяет подключать к гидросистеме станка сердечники всех типов с помощью оснастки поставляемой вместе со станком;• Станок предназначен для установки всех типов турбин в т.ч.

от volkswagen Т5 с «лапой»;• Оснастка — в комплекте;• Калибровка станка производится самим оператором «методом 3-х пусков» — это позволяет достичь максимальной чувствительности станка и освобождает от необходимости ежегодной калибровки станка;• Бак для масла объемом 9 л;• Качественный насос;• Для фильтрации масла используется серийный автомобильный фильтр;

• Маслостанция удалена от электронных компонентов станка.

Станок балансировочный разгонный VTM Group СБР 10

СБР-10 предназначен для балансировки роторов турбокомпрессоров двигателей внутреннего сгорания в собственном среднем корпусе на рабочих частотах вращения.

Станок имеет ряд преимуществ:

• Система универсального крепления сердечника турбокомпрессора позволяет подключать к гидросистеме станка сердечники всех типов с помощью оснастки поставляемой вместе со станком;• Станок предназначен для установки всех типов турбин в т. ч. от volkswagen Т5 с «лапой»;• Стандартный комплект поставки станка СБР-10 — адаптеры для 3-х типов турбин;• Адаптеры можно приобрести у нас либо изготовить собственными силами;• При необходимости предоставляем чертежи на 22 самые распространенные турбины и технологию изготовления адаптеров;• Конструкция адаптеров для разгона турбокомпрессоров до рабочих частот вращения разработана специально для удобства их изготовления в условиях ремонтной мастерской, и максимально унифицирована;• Отображение величины виброускорения и фазы;• База данных допусков виброускорения для турбокомпрессоров;• Возможность сохранения результатов балансировки и распечатки отчётов с указанием реквизитов фирмы исполнителя.

Станок для регулировки геометрии турбокомпрессора VTM Group ГЕОМЕТ 1000

ГЕОМЕТ-1000 предназначен для настройки и регулировки геометрии турбины, а также регулировки наддува турбокомпрессора.

Особенности конструкции турбины двигателя

Конструктивно турбокомпрессор – это весьма простой механизм, который состоит из нескольких основных элементов:

• Общего корпуса узла и улитки;
• Подшипника скольжения;
• Упорного подшипника;
• Дистанционной и упорной втулки.

Корпус турбины выполнен из сплава алюминия, а вал – из стали.

Следовательно, при выходе из строя данных элементов единственным верным решением является только замена.

Большую часть повреждений турбины можно с легкостью диагностировать и устранить. При этом работу можно поручить профессионалам своего дела или же сделать все своими руками.

В принципе, ничего сложного в этом нет (как производить демонтаж и ремонт турбины мы рассмотрим в статье).

Изучение устройства механизма

Турбина – крыльчатка, которая насаживается на вал, с помощью которого происходит движение компрессора. Изготовление корпуса происходит из жаропрочного алюминиевого сплава, а сам вал делается из стали со среднелегированными свойствами. Поскольку эти детали не поддаются ремонту, в случае их неисправности, они заменяются новыми деталями.

При активной работе может произойти износ области под подшипниками и гнезд уплотнительного кольца. Отливают корпус и улитку турбины из чугуна. Благодаря ее сложной форме осуществляется поток газов, из-за чего весь агрегат приводится в движение.

Как производится ремонт турбокомпрессора?

Чтобы провести ремонт турбокомпрессора дизельного двигателя
или его бензинового аналога, необходимо снять агрегат и полностью его
разобрать. Чаще всего из строя выходят втулки, износ которых провоцирует
образование люфтов — их следует заменить на новые. Также в случае износа замене
подлежат подшипники.

Если вал, на котором располагается турбина и
компрессор, имеет повреждения, то его шлифуют, а подшипники меняют на
подходящие по размерам. Турбину и компрессор в случае поломки отремонтировать
вряд ли удастся — они подлежат замене. Также поменять следует и расходные
материалы.

Перед сборкой все детали очищаются с использованием
специальных составов и смазываются маслом. Сборка производится с соблюдением
всех рекомендаций производителя.

Устройство турбокомпрессора.

• Турбина с крыльчаткой.
• Воздушный центробежный насос.
• Компрессор.
• Жесткая ось, которая их связывает.
• Подшипники, кольца, клапаны, уплотнения и другие мелкие детали.

Не всегда эти неисправности относятся к проблемам турбокомпрессора, иногда это может быть что то другое, например нужно произвести ремонт глушителя своими руками.

Отработанные газы вырываются из двигателя и попадают на крыльчатку турбины. Она превращает их энергию из кинетической в механическую, а насос через воздушный фильтр подает свежий воздух в компрессор, который сжимает его и отправляет в двигатель. Весь этот процесс помогает увеличить мощность двигателя на 20-50%, повышая эффективность и скорость сжигания топлива.

Какие бывают неисправности турбокомпрессора и как их распознать?

1. Ваш двигатель внезапно как-будто утратил мощность.
2. Из выхлопной трубы вырывается дым черного или темно-синего цвета.
3. Увеличился расход масла.
4. Изменился звук работы мотора и турбокомпрессора.

Все это свидетельствует о том, что пора убедиться имеется ли у вас в наличии ремкомплект турбокомпрессора и проверить исправность не только турбокомпрессора, но и, в первую очередь, мотора автомобиля и всех его навесных агрегатов. Не пренебрегайте этим советом, потому что качественно обслуживаемый и нормально работающий двигатель обеспечивает безотказную работу турбокомпрессора на протяжении долгих лет.

Сразу скажем, что ни один специалист не посоветует разбирать и ремонтировать турбокомпрессор самому. Причины этого приводятся веские и достаточно будет назвать хоть одну из них. Например, малейшая песчинка при попадании в агрегат способна вывести его из строя. Но есть и другое мнение — если кто-то это делает, то смогу и я! Если вы решили разобрать и отремонтировать турбокомпрессор своими силами, приготовьте минимальный ремкомплект турбокомпрессора: вкладыши нескольких размеров, полный набор всевозможных сальников, кольца, шайбы, винты, шурупы и запасные вкладыши. Будьте предельно аккуратны и помните, что разобрать что-либо легче, чем собрать. Отмечайте по возможности все места креплений деталей и их положение относительно друг друга.

Итак, начинаем ремонт турбокомпрессоров в условиях собственной мастерской.

1. Снимаем турбину и освобождаем ее от всех винтов. Болты крепления улиток также открутим.
2. Проверяем обе крыльчатки: турбину и компрессор. Их отремонтировать невозможно, а придется заменить в случае неисправности.
3. Вал, на котором крепятся компрессор и турбина можно пытаться отшлифовать. Потом надо будет заменить подшипники другими, которые подойдут по размеру.
4. Чтобы снять колесо компрессора, понадобятся кусачки с раздвижными губами. И надо обязательно учитывать, что на компрессорном валу левая резьба!
5. Проверить допустимый ли люфт вала в условиях обычной мастерской очень сложно. Но тут мы идем на риск, уповая на удачу и возможность позже обратиться все-таки в мастерскую.
6. Воспользовавшись универсальным съемником, пытаемся снять с вала компрессорное колесо.
7. Втулки вала очень часто бывают причиной люфта.
8. Очищаем и промываем специальными средствами все детали. При сборке некоторые узлы и детали принудительно смазываем маслом, которое используется при работе автомобиля. Перечень таких деталей различен в каждом конкретном случае.
9. Не забыть поздравить себя самого после того, как удалось собрать турбокомпрессор! А если он еще и работает, вам пора подумать о смене профессии. На станции техобслуживания хорошая зарплата…

Прежде чем решаться разобрать и собрать турбокомпрессор далеко не в идеальных условиях, не имея опыта подобной работы, взвесьте еще раз самым тщательным образом все за и против.

В профессиональной мастерской есть возможность диагностировать все узлы и детали любого турбокомпрессора на всех этапах ремонта, включая до и после разборки и сборки. И там созданы условия чистоты, которых невозможно достичь в домашней мастерской при всем желании. Ведь у вас не стоит в гараже специальный агрегат — моечная машина высокого давления, например? А балансировочный стенд? Как вы поняли, мы настойчиво не рекомендуем ремонтировать турбокомпрессор своими руками и настаиваем на этом!

Проверяем обе крыльчатки: турбину и компрессор. Их отремонтировать невозможно, а придется заменить в случае неисправности. Советуем почитать еще одну интересную статью, о том как почистить дроссельную заслонку своими руками.

Возможные неисправности и их диагностика

1. Утечка моторного масла , попадание его в поступающий в цилиндры воздух.
2. Пропускание воздуха через уплотнители патрубков , потеря мощности.
3. Засорение подающего и отводящего масляных каналов .
4. Появление трещин или деформаций корпуса или деталей турбины .
5. Недостаточное поступление воздуха через воздушный фильтр .

Обнаружить неисправности турбины дизельного двигателя на начальном этапе легче по анализу выхлопных газов. Их цвет позволяет предварительно определить возможное отклонение:

• синий оттенок свидетельствует о попадании в воздух капелек масла ;
• дым белого цвета укажет на засорение отводящего масло канала ;
• черный дым свидетельствует о нехватке воздуха в цилиндрах, т.е. об утечке .

Дополнительные признаки неисправности турбины выражаются в потере машиной динамических характеристик. Близкую поломку означает и появление посторонних шумов в работе турбины. Это может быть связано с износом подшипников, деформацией корпуса и подвижных деталей.

При появлении первых признаков не спешите сразу на платную диагностику. Не сложно проверить работу турбины дизельного двигателя своими руками. В первую очередь с учетом симптомов проверяем уровень моторного масла. Если снижение уровня составляет более 1 литра на тысячу км, то анализируем цвет выхлопа.

При выявлении белого и сизого дыма, вопрос как проверить турбину на дизельном двигателе решается по следующему алгоритму:

1. Восстановите в памяти , когда проводилась последняя замена воздушного фильтра. При плохом пропуске воздуха возникает разница в давлении между блоком подшипников и корпусом. Масло начинает проникать в корпус турбокопрессора. Это и есть причина сизого дыма. Если фильтр чистый, переходим ко второму этапу.
2. Проверяем канал выхода масла . Наличие загибов, трещин или обычной пробки делает неисправной схему удаления масла из турбины. В некоторых случаях достаточно почистить каналы, и их нормальное состояние приведет к восстановлению всех показателей. Еще одной причиной такого поведения турбины называют нарушение нормальной вентиляции картерных газов. Здесь без помощи моториста не обойтись.
3. На следующем этапе проверяется состояние механических частей турбины . Проверяется осевой люфт, что способствует возможному касанию крыльчатки стенок турбины. Любые задиры и потертости требуют немедленного их устранения. Здесь уже на вопрос как проверить турбину дизельного двигателя ответят только в специализированном сервисе.

При устранении люфта требуется тонкая регулировка. К примеру, осевое смещение вала не должно превышать 0,05 мм, а радиальный люфт допускается в максимальном значении – 1 мм. Согласитесь, что настройка возможна только после замены изношенных деталей с использованием специальных приборов.

Своевременное обнаружение отклонений в работе поможет избежать дорогостоящего ремонта. Вполне вероятно, что при ранней диагностике неисправностей, их устранение окажется достижимым путем промывок, и заменой расходных материалов.

Разборка

Дальнейший ремонт турбины своими руками на дизеле продолжают ее демонтажем. Сначала отвинчиваются все фиксирующие болты частей турбинного и компрессорного корпуса. Часто первый узел прикипает намертво, для его снятия можно использовать киянку, откручивая болты равномерно по всей улитке. Затем ее необходимо аккуратно отодвинуть.

Следует наблюдать за тем, чтобы не произошла деформация турбинного колеса. В зависимости от модели агрегата улитка компрессора может крепиться при помощи болтов либо стопоров. После снятия всех фиксаторов демонтируют саму улитку.

Затем проверяют наличие люфта в картридже. Поперечное перемещение допускается в незначительных размерах, а продольного люфта быть не должно. В противном случае потребуется замена элемента. При помощи кусачек с раздвижными губками снимают компрессорное стопорное кольцо. Обратную сторону вала зажимают при помощи фигурной правки. При разборке следует помнить, что деталь имеет левую резьбу.

Как настроить и отрегулировать турбину

Правильная регулировка турбины с изменяемой геометрией крайне важна для эффективной работы, и для того, чтобы предотвратить быстрый износ деталей и снизить потребление топлива. Если отрегулировать турбину неправильно, то в дальнейшем это повлияет на работу всего автомобиля и удобство его управления.

Любой современный автовладелец немного разбирается в устройстве своего автомобиля и даже может устранить определенные небольшие поломки. Однако, чтобы сделать серьезный ремонт автомобиля, необходим специальный инструмент и оборудование, которого у обычного потребителя может и не быть.

Поэтому, если вы хотите, чтобы работа турбины была эффективной и качественной – обращайтесь за помощью к специалистам, которые правильно настроят механизм и расскажут, как лучше всего за ним ухаживать. Также, не стоит забывать о своевременных диагностиках и профилактике.

Как почистить турбину своими руками

Устройство турбины постоянно сталкивается с непрерывной нагрузкой, подвергается воздействиям продуктов горения масла и топлива, поэтому нуждается в регулярной чистке для профилактики различных поломок, которые могут быть с этим связаны. Зачастую, достаточно обработать турбину специальным средством и прогнать его через механизм для качественной очистки. Однако, иногда придется приложить побольше усилий для того, чтобы удалить все загрязнения с устройства. Также стоит помнить о том, что турбина не требует частой чистки, поэтому если она сильно загрязняется за короткое время, значит есть неполадки в ее работе или настройке.

Причинами сильных загрязнений могут выступать:

• Увеличение нормы давления газов.
• Износ лопастей турбины.
• Превышение необходимого срока эксплуатации поршневого отсека.
• Засора сапуна.
• Износ прокладок.

Именно поэтому каждый автовладелец должен понимать, что сделать качественную чистку самостоятельно возможно, но далеко не всегда результат таких действий положительно влияет на работу механизма, а в некоторых случаях может и вовсе ухудшать ситуацию.

Отсутствие надлежащего опыта, проверенных чистящих средств, специальных инструментов – все это может негативно сказаться на результате вашей чистки, поэтому лучше всего обращаться в специализированные центры, где такой работой занимаются профессионалы.

Как сделать ремонт турбины?

Ремонт турбин гораздо проще предупредить посредством регулярного обслуживания и диагностики, чем потом пытаться исправить ситуацию самостоятельно. Процесс осложняется еще и тем, что многие автовладельцы боятся высоких цен на профессиональные услуги, забывая о том, что самостоятельное проведение ремонта отнимает также немало денег и времени. К тому же, не все получается с первого раза, и затраты на самостоятельный ремонт могут быть достаточно внушительными.

Поэтому мы настоятельно рекомендуем автовладельцам без опыта, знаний, навыков, а, самое главное, необходимого оборудования, не пытаться ремонтировать сложное устройство турбины самостоятельно, поскольку это может привести к еще более серьезным поломкам, устранить которые не сможет даже опытный специалист. При первых признаках поломки обращайтесь в наш сервисный центр, где наши мастера помогут вам восстановить картридж турбокомпрессора, а также устранить другие неисправности быстро и качественно.

Для того,чтобы идентифицировать турбокомпрессор,необходимо правильно «прочитать» информационную табличку,которая на нем установлена.

Ниже приведены фотографии информационных табличек наиболее распространенных турбокомпрессоров — Garrett,Mitsubishi,IHI,KKK,Holset с описанием нанесенной на них информации.

Источник

Ремонт

Ремонтные работы выполняются либо самостоятельно, либо в сервисном центре. В гараже своими силами можно решить далеко не все проблемы. Всё, что требует радикальных мер, лучше всего делать в сервисном центре https://polbel.by/, где для этого имеются все условия и необходимое оборудование. В гараже можно будет провести чистку при помощи специальных средств или полную замену турбины без её разбора.

Важным моментом при самостоятельной попытке ремонта является марка автомобиля. У каждой модели есть свои конструктивные особенности, которые нужно учитывать. Чтобы добраться до турбины, придётся снять всё, что мешает, и раскрутить на ней каждое крепление. Для этого понадобится большой набор инструментов и смазка WD-40. Если детальный осмотр выявит механические повреждения, турбину придётся заменить. Разбирать турбину в полевых условиях нельзя – её сборка потребует специальных навыков и балансировки. Допущенные при этом ошибки чреваты ещё большими проблемами, поэтому в гараже лучше этого не делать.

Частые ошибки

Проводя ремонт турбины своими руками, многие пользователи допускают характерную ошибку, которая связана с непониманием демпфера, эффект которого предусмотрен в конструкции подшипникового узла. Демпфирование требуется по причине особенностей работы силового агрегата. Отработанные газы подаются в выпускной коллектор, а затем на рабочее турбинное колесо в дозировке, которую определяет размер открытия выпускных клапанов мотора. В связи с этим поток имеет импульсный характер.

Чтобы компенсировать ударное воздействие в случае постоянной подачи, появилась бы необходимость придания ротору большей жесткости. Это, в свою очередь, привело бы к увеличению габаритов и массы всего агрегата. Стабилизировать ситуацию позволяют подшипники скольжения и втулки плавающего типа. Между ними и корпусом имеется определенный зазор, служащий для образования масляной пленки, как между ротором и втулкой. Элемент вращается примерно вдвое медленнее ротора, две масляные прослойки успешно нивелируют импульсное воздействие выхлопных газов на турбинный ротор.

При ремонте дизельной турбины своими руками ошибочно может диагностироваться завышенный люфт между корпусной частью и втулкой. Некоторые «умельцы», принимая это за дефект, вытачивают увеличенные бронзовые втулки, которые монтируются с усиленным натягом. Такая ошибка приводит к негативным последствиям. Турбокомпрессор начинает работать с максимальным усилием, а отсутствие дополнительной камеры с масляной пленкой приводит к уменьшению демпферного эффекта и повышенному износу подшипников. В некоторых случаях это чревато деформацией вала ротора.

Описание конструкции турбокомпрессора – нюансы

Одна из распространенных ошибок, регулярно допускаемых теми, кто решился на самостоятельный ремонт ТК – турбокомпрессор, связана с непониманием демпфирующего эффекта, заложенного в конструкцию подшипникового узла агрегата. Именно этот вопрос требует некоторых пояснений, поскольку непонимание может привести к печальным последствиям.

Необходимость демпфирования связана с особенностями работы двигателя. Выхлопные газы поступают в выпускной коллектор и далее на рабочее колесо турбины порциями в соответствии с тем, как открываются выпускные клапаны двигателя. Таким образом, поток не является однородным – воздействие его на ротор турбины имеет импульсный характер. Для компенсации ударного воздействия потребовалось бы придание ротору гораздо большей жесткости, что привело бы к увеличению размеров и веса всего агрегата. Выход был найден в виде применения в подшипниках скольжения втулок плавающего типа, которые на стороне корпуса выполняют демпфирующую функцию.

Между плавающей втулкой и корпусом имеется определенный зазор, в котором образуется масляная пленка, практически идентичная той, которая образуется между ротором и втулкой. Втулка вращается с частотой, примерно вдвое меньшей частоты вращения ротора, а две масляные пленки успешно компенсируют импульсное воздействие отработанных газов на ротор турбины, выполняя амортизирующие функции.

При самостоятельном ремонте турбины может быть диагностирован якобы повышенный люфт между втулкой и корпусом, это принимается за дефект, после чего из соответствующего материала (обычно бронзы) вытачиваются втулки, которые запрессовываются в корпус с некоторым натягом. Аналогия очевидна – эти втулки напоминают втулки в головке шатуна или в стартере, но эта ошибка приводит к печальным последствиям. Турбина работает на предельных режимах, и отсутствие одной масляной пленки приводит к снижению демпфирующего эффекта, отчего многократно увеличивается износ подшипников скольжения. В граничных случаях может даже произойти поломка вала ротора.

Характерные признаки и возможные причины

Часто встречается сочетание из нескольких очевидных проявлений поломки, но иногда наблюдается только что-то одно. Определить неисправность можно по таким явлениям:

• повышенный расход и утечка масла;
• изменение цвета и наглядное повышение количества дыма;
• шум в двигателе;
• временные или постоянные перегревы;
• ощутимое снижение мощности и скорости набора оборотов;
• усиленный расход топлива;
• повышение выброса вредных веществ из выхлопной системы и токсичный запах;
• свист или царапание в самой турбине;
• плавающий холостой ход.

Появление любого из этих пунктов требует внимания со стороны владельца, скорейшей диагностики и устранения поломки. Дело в том, что львиная доля проблем турбин на дизеле так, или иначе, касается утечки и расхода масла. Когда оно закончится, рабочие поверхности начнут стираться. Для полного выхода из строя этого механизма достаточно проработать всего несколько секунд без смазывающего вещества. После этого восстановление и ремонт станет невозможным, останется только полная замена, а это недешево.

Особенности ремонта

Как только демонтаж завершен, можно делать ремонт. Для этого под рукой должен быть специальный ремкомплект, где есть все необходимое – вкладыши, метиз, сальники и кольца.

Проверьте качество фиксации номинальных вкладышей. Если они болтаются, то их нужно проточить и провести балансировку вала.

При этом вкладыши желательно хорошо почистить и смазать моторным маслом.

Стопорные кольца, расположившейся внутри турбины, необходимо установить в картридж. При этом проследите, чтобы они оказались на своем месте (в специальных пазах).

После этого можно монтировать вкладыш турбины, предварительно смазав его маслом для двигателя. Фиксация вкладыша производится стопорным кольцом.

Следующий шаг – монтаж компрессорного вкладыша, после чего можно вставлять хорошо смазанную втулку.

Далее надевайте на нее кольцо пластину и хорошенько затяните болтами (без фанатизма).

Установите грязезащитную пластину (крепится с помощью стопорного кольца) и маслосъемное кольцо.

Остается только вернуть на место улитки. Вот и все.

В данной статье указан общий алгоритм работ по разборке и сборе турбины. Безусловно, в зависимости от типа последней, частично данный алгоритм будет изменен, но общих ход работ будет идентичный.

Ну а если выявлена серьезная поломка, то лучше сразу заменить старую турбины на новую.
