Как проверить турбину на дизельном двигателе: видео, диагностика

Турбированные дизельные моторы отличаются большей мощностью и меньшим расходом топлива. Однако, ресурс турбины заметно ниже, чем у мотора, поэтому регулярная проверка турбонагнетателя позволит вовремя обнаружить его неисправность и обойтись небольшим ремонтом. Из статьи вы узнаете, как проверить турбину на дизельном двигателе своими руками, не обращаясь в автосервис.

Что ломается в турбине

Повышенный расход масла из-за неисправности турбины — частая поломка турбо-моторов

Чтобы четко понимать, как проверить турбину, необходимо разобраться, что именно в ней ломается. Чаще всего самый слабый элемент этого агрегата – подшипники и сальники. Если система смазки двигателя работает с нарушениями, неисправен клапан вентиляции картерных газов или из-за изношенности поршневых колец слишком велик прорыв продуктов сгорания в картер, то все это негативно влияет на состояние подшипников турбины и снижает их ресурс. Износ шариков и обойм возрастает, что приводит к появлению люфта, шума или заклинивания турбины.

Неисправный PCV-клапан приводит к росту давления масла в двигателе и турбине, из-за чего смазка продавливает сальники. Прошедшее сквозь сальник масло вытекает наружу или попадает в нагнетаемый воздух, из-за чего меняется состав топливовоздушной смеси и мотор начинает терять мощность, а в выхлопе появляется сизый или черный дым.

Когда необходимо проверять турбину

Средний срок службы турбины до ремонта или замены при использовании качественного масла, турботаймера и бережном отношении к мотору составляет 150 тысяч километров. Поэтому желательно проверять этот агрегат во время каждой замены масла. В этом случае вы обнаружите неисправность в начальной стадии, благодаря чему ремонт обойдется дешевле.

Устройство системы турбонаддува

Как самостоятельно проверить турбину

Для проверки турбины вам понадобятся чистая проветриваемая площадка, чистая белая неворсистая тряпка и помощник. Перед началом работ вы должны четко понимать, что все ваши выводы приблизительны, ведь для серьезной диагностики необходимо снимать турбину с мотора, а также проверять другие системы двигателя. Проверка турбины должна проходить так:

  1. На холодном двигателе внимательно осмотрите турбонагнетатель в поисках потеков масла. Проведите пальцем по корпусу агрегата, ощупайте места подключения всех шлангов и патрубков. Если обнаружили хотя бы небольшие следы масла, необходимо ехать на серьезную диагностику.

    Обязательно проверьте крыльчатку на предмет продольного люфта

  2. Заведите двигатель и дайте ему поработать в течение 1 минуты. Внимательно слушайте, издает ли турбокомпрессор какой-нибудь шум, визг, стук или другие звуки. Если подшипники сильно изношены, то посторонние звуки появятся даже при работе на холостых оборотах. Попросите помощника несколько раз резко нажать/отпустить педаль газа, разгоняя мотор до 2,5–3 тысяч оборотов в минуту. Каждое нажатие не должно быть дольше 0,5 секунды. Слушайте турбину – если во время разгона мотора в турбокомпрессоре возникают стук, хруст, исчезающий или постоянный визг, то подшипники необходимо менять.
  3. Внимательно осмотрите выхлоп работающего двигателя. Во время нажатия на газ в выхлопе должно появляться немного черного дыма, это особенность всех дизельных моторов. Однако, после разгона мотора и работы на постоянных оборотах, дым должен исчезать. Если дым заметен после набора оборотов и у него сизый или черный цвет, значит, в цилиндрах, по сравнению с топливом, слишком мало воздуха. Это может происходить из-за неправильной работы PCV-клапана, изношенных колец или маслосъемных колпачков. Все это негативно влияет на состав и свойства моторного масла, из-за чего в первую очередь страдают подшипники и сальник турбонагнетателя.

    Последствия развалившейся турбины. В патрубках интеркулера не должно быть масла.

  4. Пережмите рукой патрубок, соединяющий впускной коллектор и турбонагнетатель. Попросите помощника до упора нажать педаль газа на 2–3 секунды. Если патрубок сильно надувается и разжимает ваши пальцы, турбина исправна. Если нет, возможно заклинивание вала, повреждение лопастей или другие повреждения.

Самостоятельная регулярная проверка турбины позволяет выявить проблемы в начальной стадии, благодаря чему вы сможете устранить их без серьезного ремонта или замены этого агрегата. Пренебрежение такой проверкой приведет к тому, что вам придется выложить не одну сотню евро за ремонт или замену турбокомпрессора. Теперь вы знаете, как проверить турбину на дизеле своими руками, поэтому сможете вовремя обнаружить любую неисправность.

Как проверить турбину на дизельном двигателе: видео, диагностика

Турбированные дизельные моторы отличаются большей мощностью и меньшим расходом топлива. Однако, ресурс турбины заметно ниже, чем у мотора, поэтому регулярная проверка турбонагнетателя позволит вовремя обнаружить его неисправность и обойтись небольшим ремонтом. Из статьи вы узнаете, как проверить турбину на дизельном двигателе своими руками, не обращаясь в автосервис.

Что ломается в турбине

Повышенный расход масла из-за неисправности турбины — частая поломка турбо-моторов

Чтобы четко понимать, как проверить турбину, необходимо разобраться, что именно в ней ломается. Чаще всего самый слабый элемент этого агрегата – подшипники и сальники. Если система смазки двигателя работает с нарушениями, неисправен клапан вентиляции картерных газов или из-за изношенности поршневых колец слишком велик прорыв продуктов сгорания в картер, то все это негативно влияет на состояние подшипников турбины и снижает их ресурс. Износ шариков и обойм возрастает, что приводит к появлению люфта, шума или заклинивания турбины.

Неисправный PCV-клапан приводит к росту давления масла в двигателе и турбине, из-за чего смазка продавливает сальники. Прошедшее сквозь сальник масло вытекает наружу или попадает в нагнетаемый воздух, из-за чего меняется состав топливовоздушной смеси и мотор начинает терять мощность, а в выхлопе появляется сизый или черный дым.

Когда необходимо проверять турбину

Средний срок службы турбины до ремонта или замены при использовании качественного масла, турботаймера и бережном отношении к мотору составляет 150 тысяч километров. Поэтому желательно проверять этот агрегат во время каждой замены масла. В этом случае вы обнаружите неисправность в начальной стадии, благодаря чему ремонт обойдется дешевле.

Устройство системы турбонаддува

Как самостоятельно проверить турбину

Для проверки турбины вам понадобятся чистая проветриваемая площадка, чистая белая неворсистая тряпка и помощник. Перед началом работ вы должны четко понимать, что все ваши выводы приблизительны, ведь для серьезной диагностики необходимо снимать турбину с мотора, а также проверять другие системы двигателя. Проверка турбины должна проходить так:

  1. На холодном двигателе внимательно осмотрите турбонагнетатель в поисках потеков масла. Проведите пальцем по корпусу агрегата, ощупайте места подключения всех шлангов и патрубков. Если обнаружили хотя бы небольшие следы масла, необходимо ехать на серьезную диагностику. Обязательно проверьте крыльчатку на предмет продольного люфта
  2. Заведите двигатель и дайте ему поработать в течение 1 минуты. Внимательно слушайте, издает ли турбокомпрессор какой-нибудь шум, визг, стук или другие звуки. Если подшипники сильно изношены, то посторонние звуки появятся даже при работе на холостых оборотах. Попросите помощника несколько раз резко нажать/отпустить педаль газа, разгоняя мотор до 2,5–3 тысяч оборотов в минуту. Каждое нажатие не должно быть дольше 0,5 секунды. Слушайте турбину – если во время разгона мотора в турбокомпрессоре возникают стук, хруст, исчезающий или постоянный визг, то подшипники необходимо менять.
  3. Внимательно осмотрите выхлоп работающего двигателя. Во время нажатия на газ в выхлопе должно появляться немного черного дыма, это особенность всех дизельных моторов. Однако, после разгона мотора и работы на постоянных оборотах, дым должен исчезать. Если дым заметен после набора оборотов и у него сизый или черный цвет, значит, в цилиндрах, по сравнению с топливом, слишком мало воздуха. Это может происходить из-за неправильной работы PCV-клапана, изношенных колец или маслосъемных колпачков. Все это негативно влияет на состав и свойства моторного масла, из-за чего в первую очередь страдают подшипники и сальник турбонагнетателя. Последствия развалившейся турбины. В патрубках интеркулера не должно быть масла.
  4. Пережмите рукой патрубок, соединяющий впускной коллектор и турбонагнетатель. Попросите помощника до упора нажать педаль газа на 2–3 секунды. Если патрубок сильно надувается и разжимает ваши пальцы, турбина исправна. Если нет, возможно заклинивание вала, повреждение лопастей или другие повреждения.

Самостоятельная регулярная проверка турбины позволяет выявить проблемы в начальной стадии, благодаря чему вы сможете устранить их без серьезного ремонта или замены этого агрегата. Пренебрежение такой проверкой приведет к тому, что вам придется выложить не одну сотню евро за ремонт или замену турбокомпрессора. Теперь вы знаете, как проверить турбину на дизеле своими руками, поэтому сможете вовремя обнаружить любую неисправность.

Охлаждение и смазка турбокомпрессора

Колесо турбины выполнено из специальной жаропрочной стали, компрессорное колесо изготавливают из сплавов алюминия. Разные материалы применяются для снижения инерционности турбины. Вал турбины (ось, стержень) закреплен и вращается в плавающих подшипниках скольжения. Также в некоторых турбокомпрессорах могут использоваться шариковые подшипники.

Для смазки подшипников турбокомпрессора реализован подвод моторного масла из системы смазки двигателя. Кроме снижения потерь на трение и препятствования износу трущихся элементов смазка турбины также выполняет важную функцию по отводу тепла из области трения.

В трущихся элементах турбины выделяется большое количество тепла. Сама ось нагнетателя нагревается от контакта с разогретым турбинным колесом, нагрев еще более усиливается в результате высокой частоты вращения и возникающего трения. Во время работы ДВС масло активно подается к подшипникам, охлаждая их. Если мотор сразу заглушить после серьезных нагрузок на двигатель, тогда нагретая ось остановится практически сразу после остановки двигателя. Подача масла к подшипникам сразу прекращается, а сам вал и подшипники усиленно нагреваются от раскаленного колеса турбины. Сильный нагрев приводит к тому, что масло в турбине начинает закоксовываться.

В момент последующего пуска турбомотора закоксовавшееся масло и отложения препятствуют нормальному доступу свежей смазки в первые секунды после запуска. Вполне очевидно, что присутствует сильный износ подшипников турбины. Для решения этой проблемы рекомендуется не сразу глушить мотор после езды, а дать силовому агрегату поработать на холостых оборотах от 2-х до 5-и минут. Температура выхлопа на холостом ходу упадет до 100 градусов Цельсия, интенсивность вращения турбины снизится. Этого времени будет достаточно для того, чтобы колесо турбины и ось успели охладиться до такой температуры, когда коксования масла не произойдет после остановки ДВС. Отсутствие кокса значительно продлевает ресурс турбины дизельного или бензинового двигателя.

Для эффективного охлаждения турбины после остановки двигателя и минимизации рисков перегрева используется автоматическое электронное устройство под названием турботаймер. Принцип работы данного решения упрощает процедуру охлаждения.

Водитель останавливает машину, вынимает ключ из замка зажигания и может сразу покинуть автомобиль. Двигатель продолжает работать еще несколько минут, после чего будет заглушен автоматически. Единственным неудобством можно считать то, что приходится постоянно пользоваться стояночным тормозом и следить за его исправностью, так как сразу поставить автомобиль на передачу при наличии МКПП нельзя.

Как работает турбина на дизельном двигателе

Ротор и ось, на которой он закреплен, вращаются в разных направлениях. Частота вращения довольно велика, поэтому элементы плотно прижимаются друг к другу.

Принцип работы турбины на дизельном двигателе следующий:

  • компрессор обеспечивает поступление воздуха из окружающей среды, который смешивается с дизельным топливом и затем направляется в цилиндры;
  • топливно-воздушная смесь загорается, начинают двигаться поршни. По ходу этого процесса образуются газы, поступающие в выпускной коллектор;
  • скорость движения газов, оказавшихся в корпусе, значительно возрастает. Вступая во взаимодействие с ротором, они приводят его во вращающееся положение;
  • вращение передается компрессорному ротору (за это отвечает вал), который снова втягивает новую порцию воздуха.

Таким образом, принцип работы основывается на взаимосвязи: чем сильнее вращается ротор, тем больше поступает воздуха, но при этом ротор увеличивает скорость вращения, если количество воздуха возрастает.

Характерные признаки и возможные причины

Часто встречается сочетание из нескольких очевидных проявлений поломки, но иногда наблюдается только что-то одно. Определить неисправность можно по таким явлениям:

  • повышенный расход и утечка масла;
  • изменение цвета и наглядное повышение количества дыма;
  • шум в двигателе;
  • временные или постоянные перегревы;
  • ощутимое снижение мощности и скорости набора оборотов;
  • усиленный расход топлива;
  • повышение выброса вредных веществ из выхлопной системы и токсичный запах;
  • свист или царапание в самой турбине;
  • плавающий холостой ход.

Появление любого из этих пунктов требует внимания со стороны владельца, скорейшей диагностики и устранения поломки. Дело в том, что львиная доля проблем турбин на дизеле так, или иначе, касается утечки и расхода масла. Когда оно закончится, рабочие поверхности начнут стираться. Для полного выхода из строя этого механизма достаточно проработать всего несколько секунд без смазывающего вещества. После этого восстановление и ремонт станет невозможным, останется только полная замена, а это недешево.

Конструкция турбокомпрессора

Принцип работы системы турбонаддува

Турбонаддув включает в свою конструкцию воздухозаборник с воздушным фильтром, дроссельную заслонку, турбокомпрессор, интеркулер (охладитель наддувочного воздуха), впускной коллектор и элементы управления. Все эти элементы связаны между собой патрубками и напорными шлангами.

Основным элементом всей этой системы является турбокомпрессор, поскольку он обеспечивает нагнетание воздуха под давлением в систему. Состоит он из двух колес, посаженных на один ротор. Корпус компрессора состоит из двух камер, в каждую из которых помещено свое колесо.

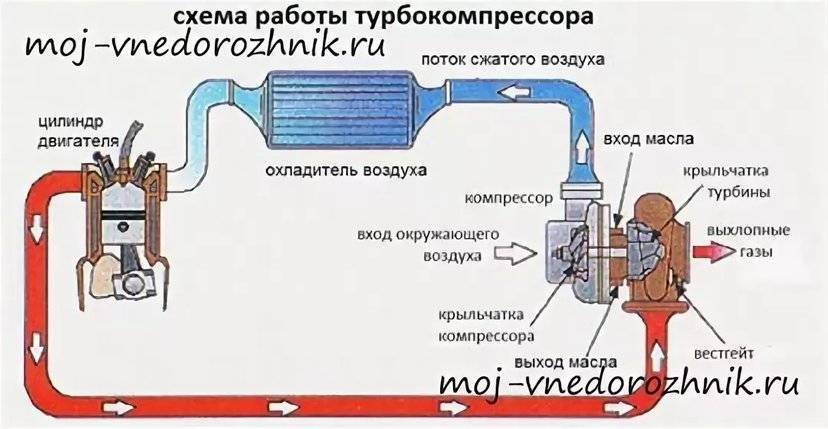

Автомобильный турбокомпрессор в разрезе

Первое колесо компрессора – турбинное. Оно воспринимает на себя энергию отработавших газов и через ротор передает его на другое колесо. То есть, турбинное колесо является ведущим. Поскольку оно работает с разогретыми газами, то изготавливается это колесо, и также его камера из жаропрочных материалов.

Второе колесо – компрессорное. Оно получает вращение от ведущего колеса и является ведомым. Данное колесо засасывает через воздухозаборник воздух, сжимает его, повышая давление, и перепускает его дальше.

Свободное вращение ротора обеспечивается наличием подшипников скольжения. Данные подшипники – плавающие, то есть между ними, ротором и корпусом обеспечивается зазор. Смазка этих подшипников производится от системы смазки мотора. Чтобы масло не вытекало наружу, и не попадало в воздух или обработанные газы, в конструкции используются уплотнительные кольца.

1 – крыльчатка турбины; 2 – крыльчатка компрессора; 3 – вал; 4 – подшипниковый узел; 5 – штуцер подачи масла; 6 –регулятор. давления наддува.

В большинстве турбонаддувов используется воздушная система охлаждения, но на некоторых бензиновых двигателях встречается и жидкостная система охлаждения компрессора, входящая с состав системы охлаждения двигателя.

Интеркулер включен в систему турбонаддува для обеспечения охлаждения сжатого воздуха. Во время работы турбокомпрессора воздух разогревается, что приводит к снижению его плотности. При охлаждении плотность снова возрастает и повышается давление. Интеркулер представляет собой обычный радиатор. Он может охлаждать воздух как при помощи воздушного, так и жидкостного охлаждения. После интеркулера воздух подается во впускной коллектор, а затем уже – в цилиндры.

В турбонаддув входят элементы управления, которые обеспечивают правильное функционирование. Главным элементом управления является регулятор давления. Данный регулятор представляет собой перепускной клапан. Этот клапан регулирует количество подаваемых отработанных газов на турбинное колесо. Данный клапан работает на основе показаний датчика давления наддува, входящий в систему управления двигателем. Этот клапан обеспечивает подачу только необходимого количества отработанных газов, остальные пуская в обход турбокомпрессора.

Также в систему управления турбонаддува могут входить еще один клапан– предохранительный, который устанавливается за компрессором. Он обеспечивает защиту от возможных скачков давления в системе при резком закрытии дросселя. Этот клапан может либо стравливать избыток давления, либо перегонять лишний воздух на вход в турбокомпрессор.

Устанавливаем автономные отопители

Большой популярностью сегодня пользуются различные автономные отопители, которые работают от аккумулятора, позволяя подогревать топливо и салон автомобиля. Тем самым повышается удобство использования дизельной машины в зимнее время года, исключается замерзание солярки в моторе и подающих патрубках. Сегодня на рынке можно найти различные модификации таких автономных подогревателей, а некоторые автопроизводители предлагают подобные системы уже в штатном оснащении их автомобилей.

Специальные отопители Webasto могут работать как по сигналу с брелока, так и по установленному расписанию. Автовладельцы в зависимости от требуемого им функционала таких систем могут подобрать те или иные модели автономных отопителей, стоимость которых на сегодняшний день не слишком высока. При этом в последующим можно существенно сэкономить, так как исключены серьезные поломки двигателей по причине замерзшего в моторе топлива.

Регулировка давления наддува

Турбонаддув дизельного двигателя повышает его мощность за счет возрастания давления выхлопных газов, являющихся результатом увеличения числа оборотов и интенсивности работы мотора. Этот же процесс повышает давление наддува. Если его не регулировать, то на самых высоких оборотах оно может достичь опасных значений, приводящих к поломкам и механическим повреждениям.

Регулировка давления производится с помощью выпускного предохранительного клапана, а контроль максимально допустимого значения — с помощью мембраны и пружины определенной жесткости.

Суть работы: при достижении предельного значения давления, мембрана, установленная в корпусе компрессора, преодолевает воздействие пружины и открывает регулировочный клапан.

Давление регулируют как на стороне компрессора, так и на стороне турбины:

  1. Работающий турбокомпрессор сбрасывает в атмосферу через выпускной клапан излишки забранного воздуха, тем самым снижая давление.
  2. В турбине клапан выпускает отработанные газы под воздействием мембраны компрессора, когда давление всасываемого воздуха достигает максимального уровня. Благодаря этому, ротор вращается с установленной скоростью, а компрессор не забирает лишний воздух и не увеличивает давление.

Второй вариант расположения клапана позволяет изготавливать системы меньших габаритов. Кроме того, турбонагнетатель с клапаном в компрессоре подвержен чрезмерному нагреву из-за повышенной температуры выпускаемого воздуха, что негативно сказывается на эффективности его работы.

Поэтому турбонаддув дизельного двигателя чаще оснащают регулировочным клапаном в турбине, а регулировку в компрессоре используют в качестве дополнения.

Признаки неисправностей в турбине

Мечта любого водителя — не столкнуться во время рейса с неожиданными неисправностями, поэтому любые потенциальные проблемы нужно предупреждать. Какие признаки свидетельствую о надвигающейся «кончине» турбины?

К. Чапас говорит, что о неисправностях в турбине свидетельствует появление посторонних звуков, увеличение дымности, увеличение расхода масла, иногда — снижение тяги. При этом расход топлива может быть без изменений.

Одним из признаков неисправностей в турбине является необычный звук, похожий на свист. Как правило, это означает, что уплотнениях или в корпусе турбины появились трещины, и выхлопные газы или воздух проходят через эти узлы, что называется, «со свистом».

Другим признаком повреждений турбины может быть утечка масла. Эту проблему можно определить самостоятельно — для этого нужно выключить двигатель, снять впускной воздуховод и осмотреть состояние лопаток. На них не должно быть никаких повреждений. Лопатки должны вращаться легко и плавно, нигде не застревать. Подшипники должны не шататься.

В. Сакалаускас говорит, что на необходимость ремонта турбокомпрессора указывают сигналы на приборной панели. Точнее — индикатор давления в компрессоре. Недостаточное давление является серьёзным признаком того, что систему необходимо ремонтировать.

Турбокомпрессор — дорогая часть автомобиля. Tурбина (без учёта НДС) может стоить 500 — 1000 евро. Pеставрация турбины может стоить 300 — 550 евро. Если на вашем автомобиле установлена турбина с изменяющейся геометрией, то её ремонт будет примерно на 10 проц. дороже.

Несмотря на то, что в интернете полно «рецептов» для самостоятельного ремонта, специалисты категорически против такого «рукоделия». В процессе реставрации основным моментом является правильная балансировка турбины. Турбина, вращающаяся со скоростью 100 тыс. оборотов в минуту, реагирует на мельчайший дисбаланс. В домашних условиях отбалансировать турбину невозможно, потому что в балансе деталей турбины допустимое отклонение — всего лишь несколько микрометров (1 мкм — 0,001 мм). Такой точности можно достичь только при использовании соответствующих технологий, поэтому о любом «рукоделии» лучше забыть.

В процессе восстановления меняются подшипники, уплотнения, лопатки турбины и компрессора. Как правило, они устанавливаются в старый корпус, затем специалисты должны отбалансировать весь узел и проверить его герметичность.

Представительства реставрацией турбин не занимаются — они могут предложить заменить изношенный турбокомпрессор на отреставрированный в заводских условиях (с заводской гарантией). Это дешевле, чем покупать новый агрегат.

В заключение ещё раз напомним правила эксплуатации турбокомпрессора. Для того, чтобы этот агрегат служил «верой и правдой», необходимо своевременно менять моторное масло (в соответствии с рекомендациями производителя), масляные и воздушные фильтры, давать турбине возможность нагреться при запуске двигателя и остыть при выключении двигателя, постараться водить автомобиль без резких движений, чтобы турбина работа плавно и равномерно. Это элементарные действия, не требующие особых знаний и навыков. Если в работе турбокомпрессора появятся неполадки — доверьте его ремонт профессионалам. Профессионально отреставрированная турбина позволит сэкономить примерно две трети стоимости нового узла.

Подводим итоги

Есть ли смысл покупки дизельного автомобиля? В экономическом плане этого смысла практически нет. Но в плане поездки, ваши условия действительно серьезно поменяются. Вы познакомитесь с новой технологией, которая полностью открывает новое восприятие автомобильного транспорта. Есть ряд положительных и ряд отрицательных факторов использования такого транспорта. Но зачастую любители дизелей утверждают, что плюсы значительно превосходят минусы. Конечно, все это очень условно. Вы можете приобрести дизель и остаться крайне недовольным ситуацией при первой поломке зимой. Но помните, что качество эксплуатации напрямую зависит от вас.

Также следует помнить о заправке, которая может быт нормальной и ужасной. Если бензиновый агрегат от плохой заправки просто повысит расход, то дизельное топливо может уничтожить ряд дорогостоящих элементов в машине. Поэтому в Европе, к примеру, эксплуатировать дизельные агрегаты непроблематично. С другой стороны, всегда есть ряд сложностей во владении автомобилем с таким агрегатом. Так что если вы боитесь этих сложностей, лучше выбирайте бензиновую машину. Если же хотите попробовать нечто новое, смело покупайте турбодизель. А какой двигатель вы бы предпочли для личной эксплуатации?
