Рулевое управление автомобиля

Рулевой механизм

Предназначен для преобразования вращения вала рулевой колонки в поступательные движения элементов привода.

Наибольшее распространение на легковых автомобилях получили механизмы типа «шестерня-зубчатая рейка». Ранее же использовался еще один вид – «червяк-ролик», который сейчас в основном используется на грузовых авто. Еще один вариант для грузовиков – «винтовой».

«шестерня-рейка»

Распространение тип «шестерня-рейка» получил благодаря сравнительно простому устройству рулевого механизма. Состоит этот конструктивный узел из трех основных элементов – корпус, в котором размещается шестерня и перпендикулярно ей – рейка. Между двумя последними элементами имеется постоянное зубчатое зацепление.

Работает этот вид механизма так: шестерня жестко связана с рулевой колонкой, поэтому она вращается вместе с валом. Из-за зубчатого соединения вращение передается на рейку, которая при таком воздействии смещается внутри корпуса в ту или иную сторону. Если водитель вращает рулевое колесо влево, взаимодействие шестерни с рейкой приводит к тому, что последняя перемещается вправо.

Зачастую на авто применяются механизмы «шестерня-рейка» с фиксированным передаточным числом, то есть диапазон поворота рулевого колеса для изменения угла колес одинаков при всех их положениях. Для примера, предположим, что для поворота колес на угол 15° необходимо сделать 1 полный оборот руля

Так вот, неважно, в каком положении находятся управляемые колеса (крайнее, прямолинейное), для поворота на указанный угол придется сделать 1 оборот

Но некоторые автопроизводители устанавливают на свои авто механизмы с меняющимся передаточным числом. Причем достигается это достаточно просто – изменением угла положения зубьев на рейке в определенных зонах. Эффект от этой доработки механизма такой: если колеса стоят прямо, то для изменения их положения на те же 15° (пример) требуется 1 оборот. Но если они находятся в крайнем положении, то из-за измененного передаточного числа, колеса повернуться на указанный угол уже через пол-оборота. В результате диапазон поворота руля «от края до края» значительно меньше, чем в механизме с фиксированным передаточным числом.

Рейка с переменным передаточным числом

Помимо простоты устройства тип «шестерня-рейка» используется еще потому, что в такой конструкции возможна реализация исполнительных механизмов гидроусилителя (ГУР) и электроусилителя (ЭУР), а также электрогидравлического (ЭГУР).

«червяк-ролик»

Следующий тип – «червяк-ролик», менее распространен и на легковых авто сейчас практически не используется, хотя его можно встретить на автомобилях ВАЗ классического семейства.

В основе этого механизма положена червячная передача. Представляет червяк собой винт с резьбой особого профиля. Этот винт располагается на валу, соединенном с рулевой колонкой.

С резьбой этого червяка контактирует ролик, соединенный с валом, на который посажена сошка – рычаг, взаимодействующий с элементами привода.

Червячный рулевой механизм

Суть работы механизма такова: при вращении вала, винт вращается, что приводит к продольному перемещению ролика по его резьбе. А поскольку ролик установлен на валу, то это смещение сопровождается поворотом последнего вокруг своей оси. Это в свою очередь приводит к полукруговому движению сошки, которая и воздействует на привод.

От механизма типа «червяк-ролик» на легковых авто отказались в пользу «шестерни-рейки» из-за невозможности интегрировать в него гидроусилитель (на грузовых авто он все же имелся, но исполнительный механизм был вынесенным), а также достаточно сложной конструкции привода.

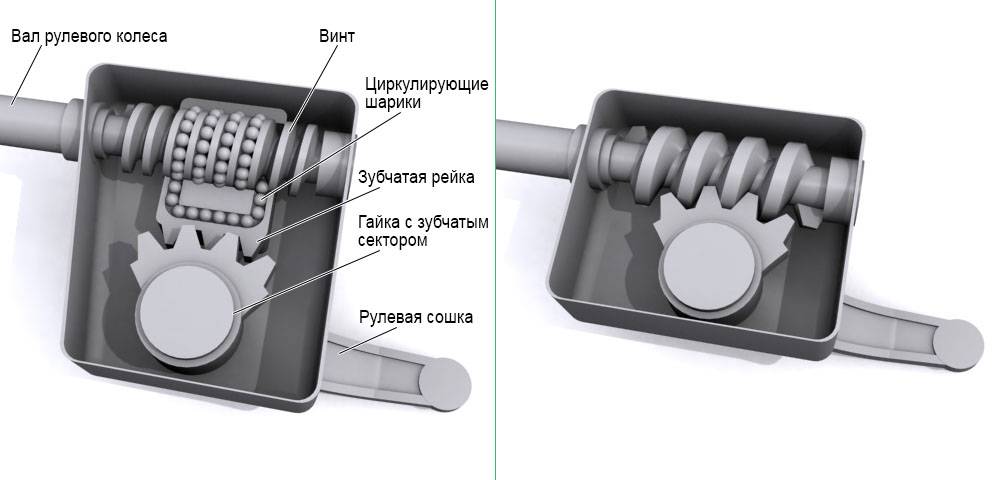

Винтовой тип

Конструкция винтового механизма – еще сложнее. В ней также имеется винт с резьбой, но контактирует он не с роликом, а со специальной гайкой, на внешней стороне которой нанесен зубчатый сектор, взаимодействующий с таким же, но сделанным на валу сошки. Также существуют механизмы с промежуточными роликами между гайкой и зубчатым сектором. Принцип же действия такого механизма практически идентичен червячному – в результате взаимодействия вал проворачивается и тянет сошку, а та в свою очередь – привод.

Винтовой рулевой механизм

На винтовой механизм можно установить гидроусилитель (гайка выполняет роль поршня), но на легковых авто он не применяется из-за массивности конструкции, поэтому и используется он только на грузовиках.

Принцип работы

Принцип действия рулевого управления достаточно прост и базируется на правилах работы рычагов и передаточных механизмов. Рулевое колесо крепится на верхнюю часть вала и жестко закрепляется на нем.  На нижней части вала так же жестко закрепляется шестерня. В результате вращение руля усилие и угол поворота точно передается на нижнюю часть вала, заставляя таким же образом проворачиваться и шестерню.

Шестерня через пазы, соответствующие ее зубцам, соединена с металлической рулевой рейкой. Поэтому данные механизмы рулевого управления называются реечными. С помощью болтов или резьбового соединения на рейке закрепляются рулевые тяги, представляющие собой прочные цельнометаллические валы.

На тяги наворачивается важнейший элемент, от которого зависит работа рулевого управления автомобиля – рулевые наконечники. В них установлены рулевые пальцы, которые вставляются в рычаги поворотных кулаков, закрепляясь гайкой.

В поворотные кулаки вставляются колесные ступицы, тормозные диски и управляющие колеса автомобиля. Таким образом, усилие от руля через систему рычагов передается для их поворота на нужный угол.

Особенности конструкции, обеспечивающие долговечность и безопасность работы

Чтобы исключить попадание влаги и грязи, механизм рулевой рейки и шестерни закрывается кожухом. Это позволяет избежать неисправности рулевого управления, связанной с преждевременным износом этого узла, который подвергается повышенным нагрузкам. Для его герметизации дополнительно устанавливают резиновые пыльники. Чтобы облегчить управление автомобилем, на рулевой механизм дополнительно может ставиться гидравлический или электрический усилитель.

Важная деталь системы управления — рулевой наконечник, состоящий из рулевого пальца, укрепленного между верхним и нижним вкладышем. Чтобы они обжимали палец, в верхней части наконечника устанавливается пружина и конструкция плотно затягивается. Для защиты от пыли и влаги на наконечник устанавливают резиновый пыльник.

Сам палец затягивается в рычаг поворотного кулака специальной корончатой гайкой, чтобы она была зафиксирована на пальце. Гайка сначала затягивается, потом одна из прорезей короны совмещается с отверстием на пальце и шплинтуется. В некоторых моделях вместо этой системы используются самоконтрящиеся гайки.

Такая конструкция позволяет передавать усилие с рулевого колеса на механизм синхронно. Но в результате эксплуатации, сильных динамических ударов и стандартного износа, вкладыши разбиваются пальцем, и появляется люфт рулевого управления. Это приводит к тому, что усилие с рулевого колеса передается с запаздыванием, не синхронно.

При длительной эксплуатации это явление проявляется на обоих наконечниках и реечном соединении, это называется суммарный люфт в рулевом управлении. Определить его можно по величине свободного хода руля, когда он поворачивается, а усилие на управляющие колеса не передается. Большой суммарный люфт говорит о сильном износе рулевого управления и необходимости его ремонта.

Важным моментом ухода за рулевым управлением является отслеживание цельности резиновых пыльников. Попадание пыли и грязи в защищаемые ними элементы приводит к их быстрому износу. Их своевременная замена позволяет избежать дорогостоящего ремонта.

В автомобилях рулевой вал не является цельной конструкцией, он состоит из трех частей – вал рулевого колеса, рулевого механизма и карданной передачи. Такая конструкция позволяет регулировать руль по высоте. Для фиксации настроек используется специальный фиксатор.

Требования к системе рулевого управления

Система рулевого управления преобразует соз­даваемые водителем вращательные движения рулевого колеса в изменение угла поворота управляемых колес автомобиля. Конструкция и схема системы призваны обеспечить удобное и безопасное рулевое управление автомобиля во всех ситуациях и на всех скоростях. Вся си­стема рулевого управления, от рулевого колеса и до управляемых колес, должна в этих целях обладать следующими свойствами.

Передача инициируемых водителем руля­щих движений на рулевом колесе без люфта особенно важна при движении по прямой. Это гарантирует безопасное, неутомительное для водителя управление автомобилем, пре­жде всего на средних и высоких скоростях.

Поэтому рулевой механизм должен быть очень жестким. Это необходимо для обеспе­чения точной управляемости и преодоления отклонения от заданного угла поворота ру­левого колеса под действием изменяющихся возвратных сил, возникающих, например, при изменении бокового ускорения.

Слабое трение в рулевом механизме по­зволяет водителю получать через реактивные силы тактильную обратную связь, дающую информацию о коэффициенте сцепления между дорогой и шинами. Слабое трение также помогает колесам выровняться для движения по прямой. В системах рулевого управления с мускульной энергией слабое трение обеспечивает небольшие движущие силы. В системах рулевого управления с усилителем оно повышает эффективность управления.

Кинематические параметры рулевого управления и конструкция управляемой оси автомобиля должны быть такими, чтобы во­дитель мог чувствовать величину сцепления между шинами и дорогой.

Требования к рулевому управлению

Требованиями к функционированию системы рулевого управления являются:

Легкое, безопасное рулевое управление автомобилем. Сюда, к примеру, относится тенденция рулевого управления автоматиче­ски возвращаться в положение прямолиней­ного движения при отпускании руля.

Максимально возможное демпфирование колебаний, передаваемых от колес автомо­биля на рулевое колесо при движении по не­ровным дорогам. Но этот процесс не должен приводить к потере обратной связи в рулевом управлении.

Для обеспечения чистого качения колес и, соответственно, предотвращения их из­быточного износа вся рулевая кинематика должна удовлетворять условию Аккермана. Это означает, что оси управляемых колес должны пересекаться в одной точке с осью задних колес (рис. «Условие Аккермана» ).

Достаточно жесткая схема всех компонен­тов рулевого механизма означает, что даже малые инициируемые водителем рулевые движения преобразуются в изменение на­правления управляемых колес, обеспечивая безопасную и точную управляемость авто­мобиля.

Угол поворота рулевого колеса от упора до упора по соображениям комфорта дол­жен быть как можно меньше при парковке и движении с небольшой скоростью. Однако на средних и высоких скоростях рулевое управ­ление не должно быть столь чувствительным.

Требования законодательства, предъявляемые к системам рулевого управления автомобилей

Требования законодательства, предъявляе­мые к системам рулевого управления автомо­билей, описаны в международных правилах ECE-R79. К этим требованиям, наряду с базовыми функциональными требованиями, относятся максимально допустимые управ­ляющие силы для исправной и неисправной систем рулевого управления. Эти требования регламентируют прежде всего поведение ав­томобиля и рулевого управления при въезде на круг и выезде с круга. Для автомобилей всех категорий: после отпускания рулевого колеса при движении автомобиля по окруж­ности на скорости 10 км/ч, радиус поворота автомобиля должен увеличиться или как ми­нимум остаться тем же.

Для автомобилей категории М1 (легко­вые автомобили с числом посадочных мест до 8): когда автомобиль в тангенциальном направлении выезжает из круга с радиусом 50 м на скорости 50 км/ч, в системе рулевого управления не должно возникать никаких не­обычных вибраций. В автомобилях категорий М2, М3, N1, N2 и N3 это поведение должно демонстрироваться на скорости 40 км/ч или, если это значение не достигается, то на мак­симальной скорости.

Это поведение также предписывается в случае неисправности у автомобилей с гидро- или электроусилителем рулевого управления. У автомобилей категории М1 это должно быть возможно в случае отказа сер­вопривода рулевого управления для въезда со скоростью 10 км/ч в течение 4 секунд в круг радиусом 20 м. Управляющее усилие на рулевом колесе не должно превышать 30 даН (табл. «Нормы рабочих усилий в системе рулевого управления» ).

Как своими руками диагностировать неисправности рулевого управления

Существует три способа проверки. Каждый из них имеет право на существование. Они дополняют друг друга. Но и по отдельности они могут указать на неисправный узел. Например, мы их использовали при . Сейчас более подробно рассмотрим их.

Диагностика на слух

Первым делом нужно добиться полной тишины в салоне, закрыть окна. Сделать пробную поездку по разным видам дорожного покрытия – с неровностями и без них. Задача этого способа – услышать подозрительные звуки в роботе рулевого управления. Кстати, таким образом можно провести предварительную .

Какие неисправности можно услышать?

  1. При наезде на кочки будет хорошо слышен стук рулевой рейки и её тяг.
  2. Поворот руля сопровождается посторонним шумом, особенно в крайних положениях руля. Это может быть признаком выхода из строя рейки или насоса гидроусилителя, если он установлен в машине.
  3. При заведенном двигателе, когда машина стоит, можно услышать посторонний шум из-под капота. Это «передает привет» ГУР.

Диагностика при вращении руля

Да, такой способ тоже существует. Такую проверку желательно делать человеку с опытом езды на современных автомобилях, оснащенных или . Потому что, владельцы ВАЗ 2107, где нет подобных механизмов, признаки неисправности механизма не заметят.

  1. Если при вращении руля ощущаются заедания или подклинивания – это неисправность подшипника вала или шаровых рулевых наконечников.
  2. Тугой ход руля. Этот признак свидетельствует о поломке насоса или всего механизма усилителя рулевого управления. Нужно отметить, этот способ применяется только в статике, когда машина стоит на месте с запущенным мотором.
  3. Ощущаются вибрации на руле. Если это происходит в статике, то скорее всего виной тому насос ГУР. При езде вибрация на руле может возникать при неисправности наконечников рулевых тяг, неправильном развале-схождении, износе ступичных подшипников. ШРУСы тоже могут быть виной этому, диски и шины влияют на появление этого признака.

Визуальная проверка элементов рулевого управления

Для этого понадобиться подъемник или яма. Под машину залазить нет необходимости, если при диагностике «на слух» не проявились явные неисправности.

На что нужно обращать внимание:

  1. Масляные потеки на рулевой рейке и других элементов системы. Особенно это касается насоса ГУР.
  2. Разрывы пыльников рейки, шаровых шарниров наконечников. Как говорилось выше, неисправные ШРУСы тоже могут влиять на результат диагностики. Поэтому, пока мы под машиной, также проверяем их.
  3. Люфты в шаровых рулевых наконечниках.
  4. Затяжку гаек регулировочных болтов развала-схождения колес.
  5. Визуальные повреждения узлов и механизмов всей системы.

Кроме этого, обращаем внимание на равномерность износа шин. Если ли на них «шишки» и повреждения корда

Кроме этого, смотрим на целостность колесных дисков, они тоже могут стоять причиной появления признаков неисправности.

Желательно делать одновременную диагностику подвески и рулевого управления. Потому что, поломки в ходовой части сильно влияют на систему управления автомобилем. Это всё может передаваться на руль и влиять на управляемость машиной.

Причин ы стука рул ево й рейки

Причинами появления стука в рулевой рейке могут быть:

  • Ослабленные крепёжные соединения.
  • Износ опорной втулки.
  • Образование люфта в подшипниках.
  • Износ зубцов рейки.
  • Поджимной сухарь соприкасается с корпусом рулевой рейки по причине изнашивания антифрикционной накладки.

Как самостоятельно опре делить причину стука в р улевой рейке?

Можно провести диагностику на СТО или сделать это своими силами. Во втором случае последовательность действий будет следующей:

  1. Найдите ассистента, который будет вам помогать. Одному осмотреть рейку невозможно;
  2. Убедитесь, что мотор не работает, поставьте машину на «ручник» и попросите ассистента сесть на место водителя;
  3. Залезьте под машину и найдите рулевую рейку, затем скажите ассистенту, чтобы он покрутил руль влево-вправо;
  4. Если рейка с ГУР, оцените состояние шлангов на предмет протечек. Также проверьте уровень жидкости и её прозрачность;
  5. Проверьте, не повреждены ли пыльники, а также нет ли где-нибудь подтёков смазки;
  6. Если по итогу выполнения двух предыдущих пунктов нареканий нет, прислушайтесь, откуда исходит стук. Скорее всего, дело в подшипниках или износе зубцов рейки. Рулевую рейку придётся снимать и перебирать, а то и менять целиком;
  7. Теперь можно переходить к ремонту повреждённого узла своими силами или отправляться в автосервис.

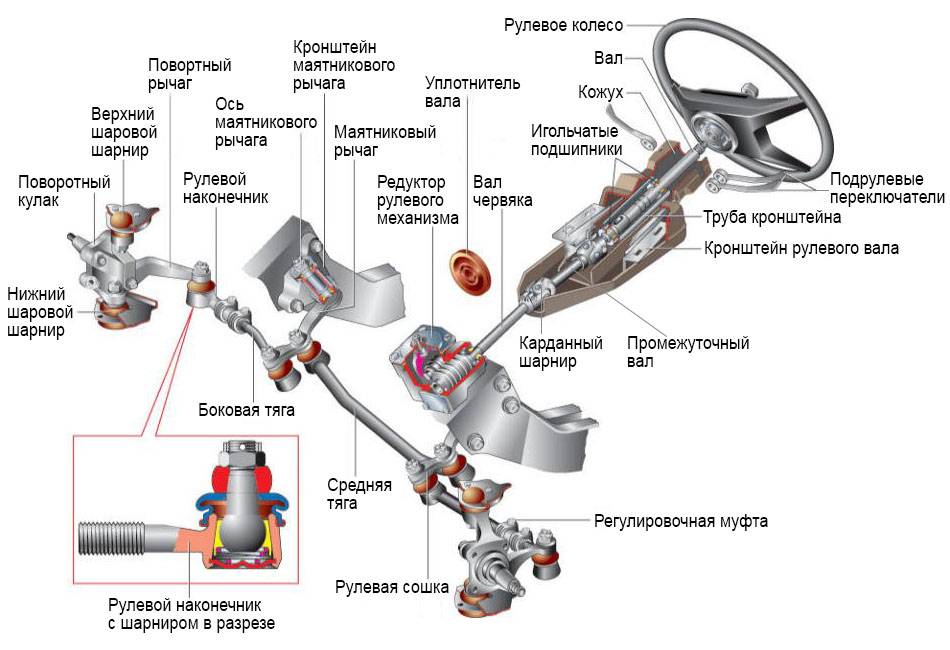

Общее устройство и принцип работы рулевых трапеций

Типичная рулевая трапеция содержит четыре основных компонента:

  • Поперечная рулевая тяга;
  • Два маятниковых рычага (роль одного из них обычно играет рулевая сошка);
  • Две боковых рулевых тяги;
  • Два поворотных рычага, жестко соединенных с поворотными кулаками колес.

Все свои свойства рулевая трапеция получает благодаря особенностям ее установки на автомобиль. Поперечная рулевая тяга (ее часто называют средней или центральной) с помощью шаровых шарниров крепится к двум маятниковым рычагам, которые жестко монтируются на лонжероны кузова.

Поперечная рулевая тяга может качаться на маятниковых рычагах (за что они и получили свое название), причем при отклонении тяги в одну или другую сторону она одновременно теряет параллельность с балкой моста (попросту перекашивается). Отклоняясь, поперечная рулевая тяга тянет и толкает боковые рулевые тяги и соединенные с ними поворотные рычаги колес.

Но вследствие перекоса поперечной тяги колеса отклоняются на разные углы: внешнее — на меньший, внутреннее — на больший.

Устройство рулевых трапеций реальных автомобилей несколько более сложное. В частности, боковые тяги всегда имеют составную конструкцию, они включают в себя два рулевых наконечника (один из них длинный — это собственно тяга, и один короткий — рулевой наконечник), соединенных регулировочной муфтой.

Такая конструкция дает возможность изменять длину боковой рулевой тяги, регулируя схождение колес. Обычно муфта разрезная, фиксируется на наконечниках с помощью хомутов. На хвостовиках наконечников, вставляемых в муфту, нарезается правая и левая резьба — такое решение позволяет изменять длину тяги без разборки трапеции, простым вращением муфты.

Все соединения тяг и рычагов рулевой трапеции выполняются шарнирными, причем здесь используются однотипные шаровые шарниры, которые обеспечивают нормальную работу рулевого управления при движении по неровностям дороги.

В типичной рулевой трапеции таких шарниров шесть: по одному для соединения двух боковых тяг с поворотными рычагами колес, по одному для соединения боковых рулевых тяг со своими маятниковыми рычагами, и два для соединения центральной поперечной тяги с обоими маятниковыми рычагами. Таким образом, на каждом маятниковом рычаге установлено сразу по два шарнира.

Важно отметить, что существует несколько типов рулевых трапеций, отличающихся по конструкции. Выше было описано рулевое управление на основе разрезной трапеции с маятниковыми рычагами — именно она получила наибольшее распространение на заднеприводных легковых автомобилях с независимой передней подвеской

На авто с зависимой подвеской передних колес чаще используются неразрезные трапеции, в которых поперечная рулевая тяга расположена перед или за балкой моста (соответственна, в этих случаях трапеция называется передней или задней). В отдельные группы выделяются рулевые трапеции с ГУР.

Интересно, что описанная выше рулевая трапеция стала использоваться достаточно давно — ее можно найти еще на довоенных автомобилях, и к сегодняшнему дню она претерпела минимум изменений. Однако в настоящее время основная масса легковых автомобилей имеет привод на передние колеса, и в них используются иные конструкции рулевого привода (чаще всего с ГУР в виде рулевой рейки).

Левый или правый руль?

В странах с правосторонним движением (таких большинство) руль монтируется слева, с левосторонним (Великобритания, Кипр, Мальта, Ирландия, Япония, Сингапур, Япония, Индия, Шри-Ланка, Индонезия, Таиланд, Малайзия, Мальдивы, Восточный Тимор, Бангладеш, Бруней, Макао, Пакистан и некоторых других) — справа. При этом есть отдельная категория автовладельцев, которые, несмотря на то, что живут в странах с правосторонним движением, предпочитают только машины с правым рулем (и наоборот).

Плюсы правого руля (при езде в странах с правосторонним движением) и левого руля (при езде с левосторонним движением) такие:

  • Комфортнее сделать поворот в плотном потоке.
  • Лучше виден бордюр, когда водитель паркуется.
  • Специфическая особенность рулевого управления легкового автомобиля в этом случае обеспечивает идеальные условия для выхода водителя на тротуар.

Но высаживать пассажиров при руле с другой стороны очень сложно. Поэтому, если человек ездит один — проблем нет, если постоянно с пассажирами, то им постоянно нужно напоминать, чтобы они были внимательными. Существенная “загвоздка” — и фары. Если вы покупаете машину с правым рулем для страны с правосторонним движением, то фары нужно обязательно заменять, отрегулировать. Иначе то, что вы будете при ночной езде “слепить” других водителей — это неоспоримый факт. В принципе, и ТО в большинстве стран в этом случае вы не пройдете.

Также переставлять придётся и дворники. Они изначально производителями “заточены” на левое и правое направление, исключение только отдельные транспортные средства со симметричными “дворниками” (например, некоторые модели Mercedes-Benz).

Основные неисправности рулевого управления

Конструкторы делают элементы рулевого управления из надежных износостойких материалов. Однако любая деталь имеет свой ресурс и свой запас прочности, так что рано или поздно в рулевом управлении начинают появляться неисправности и дефекты. Они достаточно типичные для большинства автомобилей.

  1. Износ шарниров рулевых тяг. По сути, любой шарнир в рулевом управлении – слабое место, особенно это касается конструкции рулевой трапеции. Однако рулевые тяги постоянно страдают от нагрузок, ударов и агрессивного вождения, и их шарниры выходят из строя чаще всего. Как только шарнирное соединение выходит из строя, оно дает о себе знать стуком во время выполнения поворота или просто езды по неровной дороге.
  2. Износ рулевых наконечников. Совершенно стандартная ситуация, поскольку рулевые наконечники считаются расходниками, особенно на наших дорогах. Шаровые шарниры защищены пыльниками и смазкой, но со временем вода попадает под пыльник, шарнир изнашивается и начинает люфтить. Водитель чувствует проблему как увеличение свободного хода руля и ухудшение управляемости. При появлении таких симптомов нужно поскорей принять меры. Замена рулевых наконечников – стандартная процедура, которую выполнят на любом СТО.
  3. Износ подшипника рулевой колонки. Такая поломка происходит редко, но требует срочных мер по устранению. Если подшипник изнашивается, рулевой вал начинает шататься, а водитель чувствует это как «биение руля». Лучше сразу обратиться в сервис, чем ставить на своей машине интересные опыты.
  4. Нарушение настроек колес. Неотбалансированные колёса будут ощущаться водителем как пульсация рулевого колеса при движении. Это не только доставляет дискомфорт, но и влияет на срок службы самих колес и смежных элементов.

Выбор новых запчастей

Обычно в продаже встречаются рулевые трапеции в сборе. Найти отдельные комплектующие бывает сложно, но практика успела показать, что в случае проблем с рулевым механизмом заднеприводного автомобиля менять приходится всю трапецию. Во многом благодаря электронным каталогам найти ее становится крайне просто. Искать можно по:

  • Параметрам вашего автомобиля;
  • VIN-коду вашего авто;
  • Коду автозапчасти.

Многие автолюбители отмечают, что легче всего вести поиски именно по параметрам транспортного средства. Речь идет о марки и модели, а также годе выпуска и параметрах двигателя (последнее в большинстве случаев также необходимо указывать при поиске). Более точный результат дает поиск по VIN-коду

С учетом того, что детали рулевых механизмов сегодня производит множество компаний, важно обращать внимание на бренд. Наиболее качественные рулевые трапеции можно найти под именами следующих брендов:

Выбирая запчасти вышеуказанных фирм, обращайте внимание на страну производства. Как правило, если завод находится в той же стране, где размещен головной офис компании, качество продукции будет высоким

Не забывайте также о том, что чем крупнее бренд, тем чаще продукцию под его именем подделывают. В цикле материалов о производителях автомобильных комплектующих Avto.pro делится советами по выявлению подделок.

Более дешевые аналоги можно найти в каталогах Mapco (Италия), Febi (Германия), Fortune Line (Польша), JP Group (Дания). Как отмечают покупатели, качество продукции под именами брендов-упаковщик и производителей нижнего звена не отличается стабильностью

Если вы ищете надежные и надежные запчасти, лучше обратить внимание на оригиналы или на продукцию фирм из первого списка выше

Уход за рулевым управлением

Всем известно выражение: «Лучшее лечение это – профилактика». Поэтому каждый раз, общаясь со своим автомобилем снизу (на смотровой яме или эстакаде), одним из первых дел следует проверить элементы рулевого привода и механизма. Все защитные резинки должны быть целы, гайки зашплинтованы, рычаги в шарнирах не должны болтаться, элементы рулевого управления не должны иметь механических повреждений и деформаций. Люфты в шарнирах привода легко определяются, когда помощник покачивает рулевое колесо, а вы на ощупь, по взаимному перемещению сочлененных деталей, находите неисправный узел. К счастью времена всеобщего дефицита прошли, и есть возможность приобрести качественные детали, а не те многочисленные подделки, которые выходят из строя через неделю эксплуатации, как это было в недавнем прошлом.

Решающую роль в долговечности деталей и узлов автомобиля играют стиль вождения, состояние дорог и своевременное обслуживание. Все это влияет и на срок службы деталей рулевого управления. Когда водитель постоянно дергает руль, крутит его на месте, прыгает по ямам и устраивает гонки по бездорожью – происходит интенсивный износ всех шарнирных соединений привода и деталей рулевого механизма. Если после «жесткой» поездки ваш автомобиль при движении стало уводить в сторону, то в лучшем случае вы обойдетесь регулировкой углов установки передних колес, ну а в худшем – затраты будут более ощутимы, так как придется заменить поврежденные детали. После замены любой из деталей рулевого привода или при уводе автомобиля от прямолинейного движения необходимо отрегулировать «сход-развал» передних колес. Работы по этим регулировкам следует проводить на стенде автосервиса с использованием специального оборудования.

Самые частые поломки гидроусилителя руля

Как и все механизмы, гидроусилитель руля рано или поздно может поломаться. Все же есть частые и весьма редкие поломки, да и многое зависит от конструкции, производителя и того, как эксплуатируют систему гидроусилителя рулевого механизма. Так как механизмы в ГУР подвижные, со временем они выходят из строя. Как показывает практика, чаще всего всплывают такие неисправности:

  • ослабление или износ ремня насоса ГУР;
  • неисправность насоса;
  • шум насоса;
  • засор фильтрующего элемента в бачке;
  • недостаточный уровень жидкости в бачке;
  • разгерметизация системы;
  • засор клапана насоса;
  • засор гидросистемы;
  • залита жидкость пониженной вязкости.

Можно сказать это основные неисправности, которые возникают в любом случае, в период эксплуатации. Проявление таких поломок может быть в повороте руля с большим усилием, передача толчков на руль, тяжело повернуть руль в одну из сторон с небольшим отклонением от центра, шум, вибрация и нечеткая работа руля (работает рывками). Все это первые признаки того, что отдельные элементы гидроусилителя руля выходят из строя.

Чаще всего ремонт таких поломок ГУР заключается в своевременной замене или регулировке ремня, долить жидкости в бачок, ремонт или полная замена насоса ГУР, устранение течи в системе гидроусилителя, возможная разгерметизация системы в целом. Казалось бы, мелочь, но с рулевым управлением не стоит шутить, так как дорога ошибок не прощает.

Мнение автолюбителей насчет комплексной диагностики рулевого управления

  1. Временами необходимо

    «Такие вопросы откровенно удивляют. Если нет ощущения неправильной работы, то и в диагностике нет нужды. Если же чувствуется, что есть проблемы, нужно обращаться в сервис. А там перед ремонтом обязательно займутся диагностикой рулевого управления. Если будет нужно, то и комплексную сделают. В некоторых ситуациях это единственный вариант».

  2. Тщательно выбирать СТО

    «Отдавать машину на комплексную диагностику системы рулевого управления нужно исключительно в проверенную СТО. Или же в такой сервис, который порекомендовали хорошие друзья. В одной фирме мне сообщили о необходимости замены рулевой рейки. Но я решил подумать и за это время обратился к другому специалисту. С его помощью выяснилось, что неисправен только датчик».

  3. Необходимо понимать устройство автомобилей

    «Для меня это впустую выброшенные деньги. С большой долей вероятности водитель почувствует, что с рулевой что-то не так. Нужно лишь иметь знания об устройстве машин. Если руки растут откуда надо, самостоятельный ремонт будет несложным. Можно также прибегнуть к помощи компетентного помощника».

  4. Незачем заморачиваться

    «Наши реалии таковы, что очень мало осталось спецов, способных по работе машины найти и локализовать неполадки. А вот СТО оснащены кучей стендов для диагностики рулевого управления. В хорошем сервисе ремонт проведут добротно и оперативно. Поэтому незачем обращаться к доморощенным мастерам».

  5. В некоторых случаях без полной диагностики не обойтись

    «Почему полная диагностика только рулевой системы? Иногда нужно обследовать весь автомобиль. Весьма актуально при покупке подержанной машины. В противном случае можно нарваться на кота в мешке. А кот, в отличие от авто, для езды не предназначен».

Ремонт рулевого редуктора УАЗ-469

В некоторых случаях может потребоваться ремонт рулевого редуктора. Для того чтобы выполнить работы по ремонту, не обязательно наличие профильного образования. С задачей справится человек, имеющий минимальные технические знания. Разборка рулевого редуктора осуществляется в следующей последовательности.

Демонтировать редуктор с посадочного места. Для этого необходимо открутить и выбить болт, фиксирующий вал червяка в проушине крестовины. После этого открутить три болта, крепящих рулевой редуктор к раме автомобиля.
Слить масло. Смазка деталей рулевого редуктора осуществляется маслом. Оно заливается в картер. Во избежание вытекания масла в корпусе установлены сальники. Для слива отработавшей жидкости необходимо выкрутить специализированную заглушку, расположенную на картере.
Демонтировать сошку. Деталь жестко установлена на валу и зафиксирована гайкой. Для снятия можно использовать специализированный съемник. При его отсутствии можно сбить сошку с вала молотком

Важно не повредить резьбу вала.
Открутить боковую крышку. Для этого необходимо открутить 4 болта, служащие для крепления крышки к корпусу.
Демонтировать вал сошки

Деталь вынимается из корпуса редуктора вместе с роликом. Для того чтобы демонтировать вал, следует нанести по нему несколько ударов молотком из мягкого металла. Применение обычного молотка возможно только в совокупности с наставкой из алюминия или меди. Некоторые автомобилисты используют деревянную дощечку. Ее наставляют на вал и наносят удары. Таким образом, удается защитить резьбу от повреждений.
Открутить болты крепления нижней крышки и демонтировать деталь. Под крышкой установлены регулировочные прокладки. Необходимо аккуратно демонтировать их.
Демонтировать червячный вал.

После разборки все детали очищают от смазочного материала и металлической стружки, образовавшейся в результате трения. Проводится деффектовка деталей. Вышедшие из строя части необходимо заменить новыми. Сборка и установка узла осуществляется в обратной последовательности. После сборки необходимо провести регулировку рулевого редуктора.
