Что нужно для ЗУ?
Конструктивно зарядное устройство включает в себя такие элементы:
- Главным элементом является двухобмоточный трансформатор, если у вас имеется агрегат с большим числом обмоток, можно использовать и его, но остальные катушки окажутся незадействованными. Помимо классических вполне подойдут и импульсные трансформаторы, взятые из китайской электроники.
- Так как напряжение на выходе из трансформатора получится переменным, а для подзарядки аккумулятора требуется постоянное, вам понадобится выпрямитель. В данном примере мы соберем его самостоятельно из четырех диодов, но если у вас имеется подходящая модель, можете установить ее.
- В зависимости от расстояния и величины вторичного напряжения, вам могут пригодиться соединительные провода, а для самостоятельной намотки еще и медный проводник в лаковой изоляции.
- Амперметр и вольтметр для контроля основных величин на выходе, их можно проверять и обычным мультиметром, но это потребует излишних затрат времени, поэтому куда проще установить стационарные приборы.
Рис. 1: измерение с помощью мультиметра
- Автоматика отключения может выполняться посредством реле напряжения или тока. Реагирует на заполнение емкости батареи и отключает автоматическое ЗУ. Вместе с реле можно установить автомобильную лампочку или светодиод для регистрации окончания заряда.
- Переменный резистор или переключатель для регулировки тока во вторичной цепи зарядного агрегата. Необходим, если вы собираетесь использовать зарядное устройство для аккумуляторов разного типа или если вам сложно рассчитать рабочие параметры и их придется подстраивать.
Рис. 2: Пример установки регулировочного резистора Если вы собираетесь зарядить аккумулятор одни раз, можно использовать только первые три элемента, для постоянного использования будет удобнее иметь, хотя бы контрольные приборы. Но, прежде чем собрать все это в единую конструкцию, вам необходимо убедиться, что параметры зарядного устройства после сборки будут соответствовать вашим потребностям. Первым, что должно соответствовать, является трансформатор зарядного приспособления.
Схема и тонкости сборки ПУ
Вычислить параметры трансформатора — это далеко не все. Устройство работает так. Подключаем силовые провода прямо к клеммам АКБ, при этом никакого напряжения на выходе из ПУ нет до тех пор, пока напряжение аккумулятора не упадёт ниже порога срабатывания тиристоров, которые указаны на схеме. Как только напряжение на клеммах АКБ падает, тиристоры открывают вход и только тогда электрооборудование запитается от прибора. Как только напряжение на клеммах АКБ вырастет до 12 В, тиристоры закрываются и устройство автоматически отключается. Это позволяет сберечь батарею от перегрузок.
Тиристорный вариант может быть собран по двум методикам — по двухполупериодной схеме и по мостовой. Если выпрямитель мостовой, тогда тиристоры надо подбирать вдвое мощнее. То есть по первой схеме тиристоры рассчитываются минимум на 80 А, а при мостовой — минимум 160 А. Диоды рассчитываются на ток не менее 100 А. Эти элементы легко узнать по плетёному выходному наконечнику. Транзистор KT3107 можно заменить на 361-й. К сопротивлениям в управляющей цепи только одно требование — мощность их должна быть не меньше одного Ватта.
Выходные провода, естественно, должны соответствовать току и как правило, для этого берут аналог от сварочного аппарата. Естественно, они не тоньше провода вторички. Провод, который подсоединяет сеть, имеет сечение каждой из жил минимум 2,5 квадратных миллиметров. Простая и надёжная сборка, которая запустит двигатель в любой мороз. Тем не менее, существуют и другие варианты, которые можно купить в магазине.
Несложные ЗУ на 12 В или 6 В
Простой зарядник для аккумулятора автомобиля своими руками позволит полноценно зарядить свинцовую АКБ на 6 или 12 В.
Обратите внимание!
Усилитель звука своими руками: подбор материалов и инструментов для изготовления в домашних условиях + пошаговая инструкция по созданию и сборке своими руками
- Ветрогенератор своими руками: пошаговая инструкция изготовления устройства в домашних условиях, выбор материалов и типа конструкции
- Инкубатор своими руками: поэтапный мастер-класс по постройке своими руками, выбор строительных материалов и типа конструкции
При создании рабочей схемы потребуется выпрямитель высокой мощности (смонтированный из диодов) и понижающий трансформатор.
Подача энергии потребуют переключателей. С их помощью в схему первичной трансформаторной обмотки включаются конденсаторы гашения. С учетом кратности веса единичных переключающих элементов создается возможность изменения мощности от 1 до 15 А. Варьирование комбинаций переключения помогает выбрать оптимальную силу электрического тока.
В цепь требуется встроить мост из диодов. Пригодны диоды разные, подходящие для мощности не меньше 10 А и напряжения от 40 В.
Следует подобрать неполярные конденсаторы, пригодные для сети с напряжением выше 300 В. Они изготовлены в форме кубиков, найти их несложно в электромоторах домашних приборов.
Обратите внимание!
Циклон своими руками: способы сборки устройства в домашних условиях, подготовка материалов и инструментов + пошаговая инструкция
Сабвуфер своими руками: типы устройств, функции, способы сборки и установки в домашних условиях + пошаговая инструкция и схемы для начинающих
- Блютуз колонка своими руками — пошаговый мастер-класс изготовления и установки своими руками, необходимые материалы и инструменты
Для создания рабочей схемы потребуется вольтметр до 30 В. И амперметр аналогичного вида с пределом измерения 30 А.
Зарядные устройства для автомобильных аккумуляторов, собранные из рабочих деталей по этой несложной схеме, не требуют дополнительной настройки. Их применяют и для 6 В батарей, но с другим весом переключателей. Для измерения заряда нужен амперметр.
Необходимые детали
Для сборки полноценного самодельного зарядника потребуется определенный набор элементов.
- Трансформатор (нужен с двумя обмотками).
- Выпрямитель тока на выходе с встроенного трансформатора. Заводской или самодельный, собранный из 4 диодов.
- Проводка.
- Вольтметр и, обязательно, амперметр для отслеживания процесса.
- Автоматическое зарядное устройство, своими руками собранное для пополнения запаса батареи, потребует включения в схему реостата. Дополнительное подключение маленькой лампы позволит оснастить устройство световым индикатором завершения процесса.
- Если приспособление нужно для работы с батареями разной емкости, схему надо дополнить переключателем для тока.
Где достать компьютерный блок питания
Любой компьютерный магазин, имеющий собственный сервисный центр (а таких сегодня большинство), не имеет недостатка в сгоревших, а то и целых блоках питания. Вам нужно просто договориться с администрацией, чтобы за символическую плату стать обладателем такой комплектующей.
Проблема в том, что не все модели пригодны для создания полноценного зарядного устройства с регулируемыми током/напряжением. Нужно искать блок питания с ШИМ-контроллером TL 494 или аналогичные (M5T494, KA7500). А вот БП с микросхемами типа АТ2003 или SG6105 позволят получить простенькое зарядное устройство без возможности регулировки напряжения.
Мы не будет ограничиваться простым ЗУ, поэтому рассмотрим переделку БП с использованием ШИМ TL 494, который, кстати, считается самым распространённым.
Трансформаторные устройства

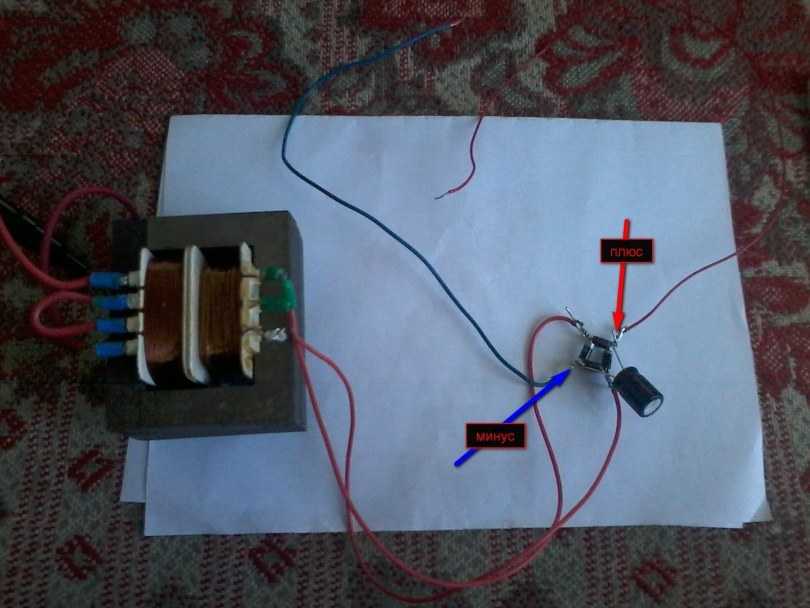

Простейшая схема устройства с трансформатором.
Рис.4
Ее недостатком является необходимость ограничения тока в выходной цепи и связанные с этим большие потери мощности и нагревание резисторов. Поэтому для регулировки тока используют конденсаторы.
Рис.5
Теоретически, рассчитав номинал конденсатора, можно не использовать силовой трансформатор, как показано на схеме.
Рис.6
При покупке конденсаторов следует выбирать соответствующий номинал с напряжением 400 В и более.
В практике большее применение получили устройства с регулированием тока.
Рис.7
Можно выбрать схемы импульсных самодельных зарядных устройств для автомобильного аккумулятора. Они более сложны схемотехнически, требуют определенных навыков при монтаже. Поэтому, если вы не обладаете специальными навыками, лучше купить заводской блок.
Основные этапы изготовления ЗУ
Перед тем как сделать из бп компьютера надежный зарядник, изучаются требования техники безопасности, особенности работы с такими агрегатами. Ведь в первичных цепях блока питания пк присутствует напряжение.
Подготавливаем блок питания. Допускается использование отличающихся по мощности моделей. Чаще всего выполняется переделка компьютерного БП, мощность которого составляет 200–250 Вт.
После выбора модели выполняются последующие действия:
- Из блока питания компьютера откручиваются болтики. Такие действия необходимы для последующего демонтажа крышки.
- Определение сердечника, который входит в состав импульсного трансформатора. Его измеряют. Полученное значение удваивают. Для каждого элемента этот параметр индивидуален. При проведении тестов удалось выявить, что для получения мощности в 100 Вт требуется 0,95–1 см2. Ведь зарядка источника питания эффективна, если выдает 60–70 Вт.
- В состав многих моделей БП входит такая схема, как TL494. Подобная схема вводится в состав разнообразных БП, которые представлены на продажу.
Подготовка схемы
Для подготовки зарядного устройства из компьютерного блока питания своими руками требуются определенные компоненты цепи (их отличительная особенность — +12В). Все остальные элементы изымаются. Для этого используют паяльник. Для упрощения процесса изучаются схемы, которые присутствуют на специальных порталах. На них изображены основные элементы, которые потребуются для БП.
Цепи с такими показателями, как -12В, -/+5 В, изымаются. Демонтируется и переключатель, при помощи которого изменяется напряжение. Выпаивается и схема, которая требуется для сигнала запуска.
Сделать зарядное устройство из БП несложно. Но для этого потребуются резисторы (R43 и R44), которые причислены к опорному типу. Показатели резистора R43 изменяются. В случае необходимости напряжение выходное меняется.
Специалисты рекомендуют заменять R43 на 2 резистора (переменный тип — R432, постоянный тип — R431). Внедрение таких резисторов облегчает процесс создания регулируемого элемента. С его помощью проще изменять силу тока, а также выходное напряжение. Это требуется для сохранения работоспособности автоаккумулятора.
Решая, как переделать БП, стоит сосредоточиться на конденсаторе. На выходной части выпрямителя сосредотачивается стандартный конденсатор. Мастера проводят его замену на элемент, который отличается большими показателями напряжения. Так, часто пользуются конденсатором марки С9.
Рядом с вентилятором, который используется для обдува, сосредотачивается резистор. Его заменяют резистором, который выделяется большим сопротивлением.
При подготовке ЗУ для аккумулятора меняется и расположение вентилятора. Ведь воздушная масса должна поступать в подготавливаемый блок питания.
Со схемы ликвидируют дорожки, которые предназначены для соединения массы, фиксации платы непосредственно к шасси.
Сконструированный блок питания с регулировкой подводят к сети с переменным током. Для этих целей используют стандартную лампу накаливания (производительность составляет 40–100 Вт).
Такие действия выполняются для того, чтобы проверить, насколько эффективная схема получилась. Без предварительного тестирования сложно установить, перегорит ли БП с заданной мощностью при резких изменениях напряжения.
Дополнительные рекомендации
Для правильной настройки БП для автомобильной аккумуляторной батареи требуется соблюдение определенных правил.
- Введение индикаторов. Для отслеживания того, насколько зарядился автомобильный аккумулятор, используются индикаторы. В состав схемы вводят цифровые или же стрелочные индикаторы. Их легко приобрести в специализированных магазинах или же демонтировать со старой техники. Допускается введение нескольких индикаторов, с помощью которых отслеживается степень заряда, напряжение на токопроводящих выводах.
- Корпус с креплением или ручками. Наличие такой детали способствует упрощению процесса эксплуатации ЗУ из БП.
К сборке ЗУ из БП портативного компьютера допускается при условии, что есть определенный опыт, знания в области электроники. Проводить какие-либо мероприятия, если нет соответствующей подготовки, запрещено. Ведь в процессе нужно контактировать с токопроводящими выводами, элементами, на которые подается напряжение, ток.
Как переделать БП ноутбука в зарядное устройство
Блок питания настольного ПК и ноутбука – это абсолютно разные девайсы, но и ноутбучный блок можно приспособить для зарядки АКБ. У переносного компьютера выходное напряжение 19 В – это больше того, что нужно, так что здесь задача противоположная – понижение напряжения.
Рассмотрим алгоритм переделки блока питания ноутбука Great Wall в ЗУ для авто:
первая задача – демонтировать блок питания
На разных моделях эта операция может иметь свои нюансы, нам важно не повредить БП при разборке. В ноутбуках блок питания представляет собой плату, в нашем случае это БП, работающий на двух микросхемах, TEA1751/1761
Вы можете узнать выходной вольтаж блока, подключив к выходам вольтметр. У нашей модели БП рабочий номинал на выходе составил 18,2 В;
для выполнения задачи снижения выходного напряжения до 14,4 В нужно найти резистор, соединяющий положительный вывод БП с 6 контактом микросхемы ТЕА176. Выпаиваем его и заменяем на подстроечный резистор номиналом 22 кОм, предварительно настроенный на 18 кОм (номинал родного резистора). Паяльные работы следует выполнять максимально аккуратно – все детали микросхем расположены очень плотно, так что шанс повредить их существует. Понижаем величину подстроечного сопротивления, пока не получим на выходе нужные 14,4 В;
теперь подстроечный резистор можно выпаять, после чего нужно измерить его сопротивление (мы получили 12,3 кОм). Впаиваем на его место постоянный резистор с таким сопротивлением (если точного номинала подобрать не удаётся, можно использовать два резистора с суммарным сопротивлением, равным заданному, например, на 10 кОм и 2,4 кОм). Впаивать в плату их нужно после того, как концы резисторов заключены в термокембрик;

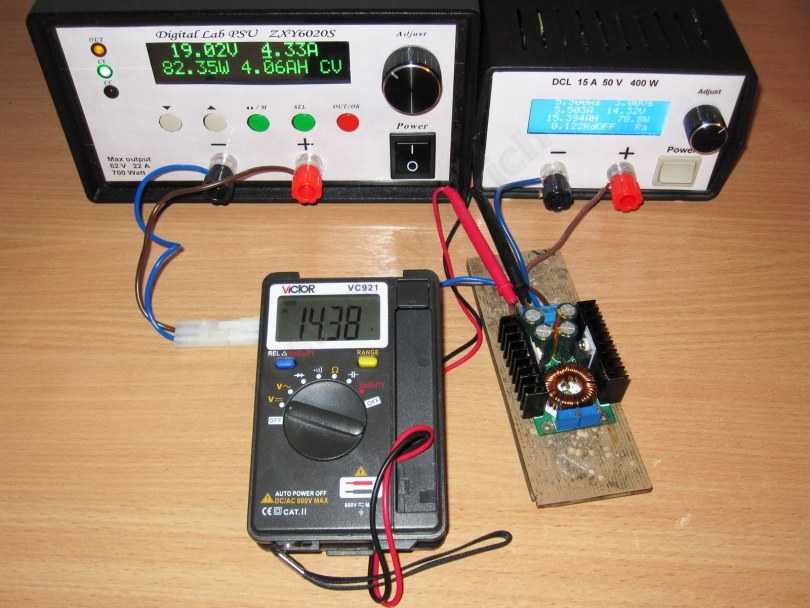

теперь можно протестировать напряжение на выходе, у нас получилось 14,3 В, и этого достаточно для выполнения зарядки аккумулятора авто;
приступаем к обратной операции – сборке нашего блока питания, превращённого в автомобильную зарядку. Останется подключить провода с зажимами. Перед их впаиванием убедитесь в правильности соблюдения полярности: минусовый контакт должен стать центральным проводом, плюсовый – оплёткой.
Такое зарядное устройство будет ничуть не хуже того, что получится из БП стационарного компьютера. Во время процедуры зарядки батареи величина тока будет изменяться в пределах 2-3 А. Когда этот показатель упадёт до 0,25-0,5 А, зарядку можно прекращать. Для облегчения контроля над ходом зарядки аккумулятора ЗУ желательно оснастить амперметром, а также светодиодом, который будет предупреждать автовладельца об окончании зарядки.
Как видим, в переделке компьютерного БП в зарядку нет ничего сложного – достаточно минимальных знаний в схемотехнике и умений обращаться с паяльником.
⇡#Фильтр ЭМП
Фильтр на входе БП служит для подавления двух типов электромагнитных помех: дифференциальных (differential-mode) – когда ток помехи течет в разные стороны в линиях питания, и синфазных (common-mode) – когда ток течет в одном направлении.
Дифференциальные помехи подавляются конденсатором CX (крупный желтый пленочный конденсатор на фото выше), включенным параллельно нагрузке. Иногда на каждый провод дополнительно вешают дроссель, выполняющий ту же функцию (нет на схеме).
Фильтр синфазных помех образован конденсаторами CY (синие каплевидные керамические конденсаторы на фото), в общей точке соединяющими линии питания с землей, и т.н. синфазным дросселем (common-mode choke, LF1 на схеме), ток в двух обмотках которого течет в одном направлении, что создает сопротивление для синфазных помех.
Схема фильтра электромагнитных помех
В дешевых моделях устанавливают минимальный набор деталей фильтра, в более дорогих описанные схемы образуют повторяющиеся (полностью или частично) звенья. В прошлом нередко встречались БП вообще без фильтра ЭМП. Сейчас это скорее курьезное исключение, хотя, покупая совсем дешевый БП, можно, все-таки нарваться на такой сюрприз. В результате будет страдать не только и не столько сам компьютер, сколько другая техника, включенная в бытовую сеть, – импульсные БП являются мощным источником помех.
В районе фильтра хорошего БП можно обнаружить несколько деталей, защищающих от повреждения само устройство либо его владельца. Почти всегда есть простейший плавкий предохранитель для защиты от короткого замыкания (F1 на схеме). Отметим, что при срабатывании предохранителя защищаемым объектом является уже не блок питания
Если произошло КЗ, то, значит, уже пробило ключевые транзисторы, и важно хотя бы предотвратить возгорание электропроводки. Если в БП вдруг сгорел предохранитель, то менять его на новый, скорее всего, уже бессмысленно
Отдельно выполняется защита от кратковременных скачков напряжения с помощью варистора (MOV – Metal Oxide Varistor). А вот никаких средств защиты от длительного повышения напряжения в компьютерных БП нет. Эту функцию выполняют внешние стабилизаторы со своим трансформатором внутри.
Фильтр электромагнитных помех (Antec VP700P)
Конденсатор в цепи PFC после выпрямителя может сохранять значительный заряд после отключения от питания. Чтобы беспечного человека, сунувшего палец в разъем питания, не ударило током, между проводами устанавливают разряжающий резистор большого номинала (bleeder resistor). В более изощренном варианте – вместе с управляющей схемой, которая не дает заряду утекать при работе устройства.
Кстати, наличие фильтра в блоке питания ПК (а в БП монитора и практически любой компьютерной техники он тоже есть) означает, что покупать отдельный «сетевой фильтр» вместо обычного удлинителя, в общем-то, без толку. У него внутри все то же самое. Единственное условие в любом случае – нормальная трехконтактная проводка с заземлением. В противном случае конденсаторы CY, соединенные с землей, просто не смогут выполнять свою функцию.
Простейшее устройство с использованием адаптера
адаптер для прикуривателя
Теперь рассмотрим случай, когда в наличии нет ненужного блока питания, наш аккумулятор сел и его нужно зарядить.
У каждого хорошего хозяина или поклонника всяких электронных приборов, имеется адаптер для подзарядки автономной техники. Любой 12в адаптер, можно использовать для зарядки автомобильного аккумулятора.
Главным условием такой зарядки является не меньшее выдаваемое напряжение источником, чем у аккумулятора.
Ход выполнения работ:
- Необходимо отрезать разъем с окончания провода адаптера и счищаем изоляцию не меньше 5 см.
- Так как провод идет сдвоенный, необходимо его разделить. Расстояние между окончанием 2 проводов, должно быть, не меньше 50 см.
- Припаиваем или приматываем к окончаниям провода клеммы для надежной фиксации на аккумуляторной батарее.
- Если клеммы одинаковые, то нужно позаботиться о нанесении на них знаков различия.
- Самое большое неудобство этого способа заключается в постоянном контроле над температурой адаптера. Так как если адаптер перегорит, то это может вывести аккумулятор с рабочего состояния.
Перед включением адаптера в сеть, необходимо сначала подключить его к аккумулятору.
Зарядка автомобильного аккумулятора в домашних условиях
Часто в водительской практике возникает ситуация, когда, поставив машину возле дома вечером, утром обнаруживается, что АКБ разряжен. Что можно сделать в такой ситуации, когда под рукой нет паяльника, никаких деталей, а завестись надо?
Обычно на аккумуляторе осталась небольшая емкость, его просто необходимо немного «подтянуть», чтобы заряда хватило для запуска двигателя. В этом случае может помочь блок питания от какой-нибудь бытовой или оргтехники, например, ноутбука.

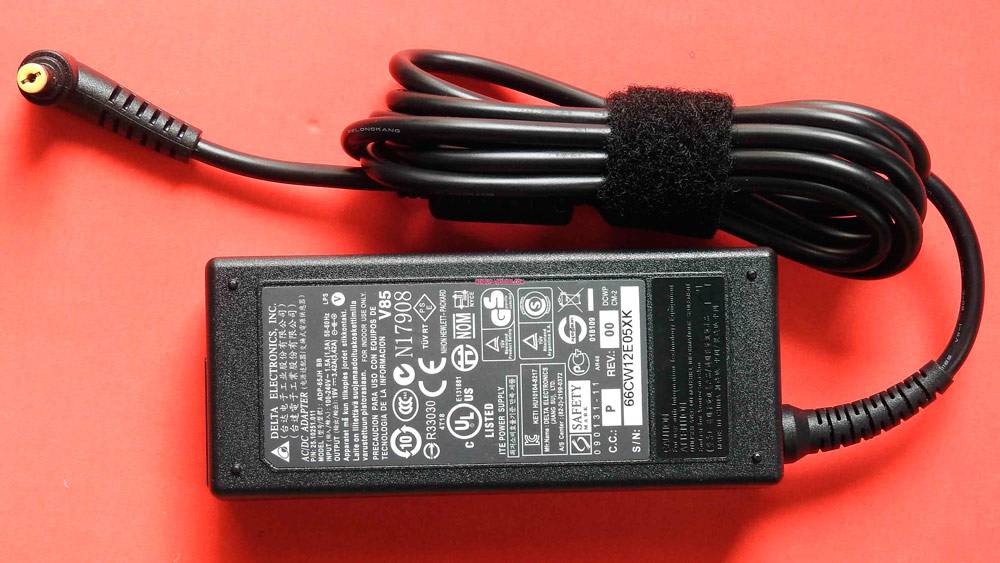

Зарядка от блока питания ноутбука
Напряжение, которое производит блок питания ноутбука обычно 19 Вольт, ток до 10 Ампер. Этого хватает, чтобы зарядить АКБ. Но напрямую подключать блок питания к аккумулятору НЕЛЬЗЯ. Необходимо последовательно в цепь заряда включить ограничивающее сопротивление. В качестве него можно взять автомобильную электролампочку, лучше для освещения салона. Ее можно приобрести на ближайшей автозаправке.
Обычно средний контакт разъема положительный. К нему подключается лампочка. Ко второму выводу лампочки подключается + АКБ.
Отрицательная клемма подключается к отрицательному выводу блока питания. На блоке питания обычно имеется шильдочка, показывающая полярность разъема. Пары часов зарядки таким методом достаточно, чтобы запустить двигатель.
Схема простого зарядного устройства для автомобильного аккумулятора.
Рис.1
Заряд от бытовой сети
Более экстремальный метод зарядки – непосредственно от бытовой сети. Его применяют только в критической ситуации, используя максимальные меры электробезопасности. Для этого понадобится осветительная лампа (не энергосберегающая).
Можно вместо нее использовать электроплитку. Также необходимо приобрести выпрямительный диод. Такой диод можно «позаимствовать» из неисправной энергосберегающей лампы. На это время напряжение, подаваемое в квартиру, лучше обесточить. Схема представлена на рисунке.
Рис.2
Ток заряда при мощности лампы 100 Ватт будет приблизительно 0,5 А. За ночь АКБ подзарядится всего на несколько ампер-часов, но этого может хватить для запуска. Если соединить параллельно три лампы, то АКБ зарядится в три раза больше. Если вместо лампочки подключить электроплитку (на самой маленькой мощности), то время заряда существенно уменьшится, но это очень опасно. К тому же может пробиться диод, тогда возможно замыкание АКБ. Методы заряда от 220 В опасны.
Конструкция автоматического зарядного устройства
Все детали зарядного устройства размещены в корпусе миллиамперметра В3-38, из которого удалено все его содержимое, кроме стрелочного прибора. Монтаж элементов, кроме схемы автоматики, выполнен навесным способом.
Конструкция корпуса миллиамперметра, представляет собой две прямоугольные рамки, соединенные четырьмя уголками. В уголках с равным шагом сделаны отверстия, к которым удобно крепить детали.
Силовой трансформатор ТН61-220 закреплен на четырех винтах М4 на алюминиевой пластине толщиной 2 мм, пластина в свою очередь прикреплена винтами М3 к нижним уголкам корпуса. Силовой трансформатор ТН61-220 закреплен на четырех винтах М4 на алюминиевой пластине толщиной 2 мм, пластина в свою очередь прикреплена винтами М3 к нижним уголкам корпуса. На этой пластине установлен и С1. На фото вид зарядного устройства снизу.
К верхним уголкам корпуса закреплена тоже пластина из стеклотекстолита толщиной 2 мм, а к ней винтами конденсаторы С4-С9 и реле Р1 и Р2. К этим уголкам также прикручена печатная плата, на которой спаяна схема автоматического управления зарядкой аккумулятора. Реально количество конденсаторов не шесть, как по схеме, а 14, так как для получения конденсатора нужного номинала приходилось соединять их параллельно. Конденсаторы и реле подключены к остальной схеме зарядного устройства через разъем (на фото выше голубой), что облегчило доступ к другим элементам при монтаже.
На внешней стороне задней стенки установлен ребристый алюминиевый радиатор для охлаждения силовых диодов VD2-VD5. Тут так же установлен предохранитель Пр1 на 1 А и вилка, (взята от блока питания компьютера) для подачи питающего напряжения.
Силовые диоды зарядного устройства закреплены с помощью двух прижимных планок к радиатору внутри корпуса. Для этого в задней стенке корпуса сделано прямоугольное отверстие. Такое техническое решение позволило к минимуму свести количество выделяемого тепла внутри корпуса и экономии места. Выводы диодов и подводящие провода распаяны на не закрепленную планку из фольгированного стеклотекстолита.
На фотографии вид самодельного зарядного устройства с правой стороны. Монтаж электрической схемы выполнен цветными проводами, переменного напряжения – коричневым, плюсовые – красным, минусовые – проводами синего цвета. Сечение проводов, идущих от вторичной обмотки трансформатора к клеммам для подключения аккумулятора должно быть не менее 1 мм2.
Шунт амперметра представляет собой отрезок высокоомного провода константана длиной около сантиметра, концы которого запаяны в медные полоски. Длина провода шунта подбирается при калибровке амперметра. Провод я взял от шунта сгоревшего стрелочного тестера. Один конец из медных полосок припаян непосредственно к выходной клемме плюса, ко второй полоске припаян толстый проводник, идущий от контактов реле Р3. На стрелочный прибор от шунта идут желтый и красный провод.
Печатная плата блока автоматики зарядного устройства
Схема автоматического регулирования и защиты от неправильного подключения аккумулятора к зарядному устройству спаяна на печатной плате из фольгированного стеклотекстолита.
На фотографии представлен внешний вид собранной схемы. Рисунок печатной платы схемы автоматического регулирования и защиты простой, отверстия выполнены с шагом 2,5 мм.
На фотографии выше вид печатной платы со стороны установки деталей с нанесенной красным цветом маркировкой деталей. Такой чертеж удобен при сборке печатной платы.
Чертеж печатной платы выше пригодится при ее изготовлении с помощью технологии с применением лазерного принтера.
А этот чертеж печатной платы пригодится при нанесении токоведущих дорожек печатной платы ручным способом.
Шкала вольтметра и амперметра зарядного устройства
Шкала стрелочного прибора милливольтметра В3-38 не подходила под требуемые измерения, пришлось начертить на компьютере свой вариант, напечатал на плотной белой бумаге и клеем момент приклеил сверху на штатную шкалу.
Благодаря большему размеру шкалы и калибровки прибора в зоне измерения, точность отсчета напряжения получилась 0,2 В.
Провода для подключения АЗУ к клеммам аккумулятора и сети
На провода для подключения автомобильного аккумулятора к зарядному устройству с одной стороны установлены зажимы типа крокодил, с другой стороны разрезные наконечники. Для подключения плюсового вывода аккумулятора выбран красный провод, для подключения минусового – синий. Сечение проводов для подключения к устройству аккумулятора должно быть не менее 1 мм2.
К электрической сети зарядное устройство подключается с помощью универсального шнура с вилкой и розеткой, как применяется для подключения компьютеров, оргтехники и других электроприборов.
ЗУ с понижающим трансформатором
Нерегулируемые устройства:
- Защита первичных и вторичных цепей осуществляется предохранителями, для измерения зарядного тока и напряжения служат амперметр А и вольтметр V.
- Напряжение вторичной обмотки трансформатора 14 – 16 В, номинальный ток предохранителя вторичной обмотки 10 – 30 А, в зависимости от емкости АКБ, ток сетевого предохранителя 3 – 5 А.
Достоинство схем – небольшое количество элементов. Существенным недостатком является зависимость величины зарядного тока от напряжения сети: при его увеличении на 10%, ток может увеличиться в несколько раз. Поэтому для ограничения тока желательно в зарядную цепь включить реостат.
Как избежать 2-х ошибок при зарядке аккумуляторной батареи
Необходимо соблюдать основные правила, чтобы правильно подпитать батарею на автомобиле.
- Напрямую к электросети аккумуляторную батарею запрещено подключать. Для этой цели и предназначается зарядные устройства.
- Даже если устройство изготавливается качественно и из хороших материалов, всё равно потребуется периодически наблюдать за процессом зарядки, чтобы не произошли неприятности.
Выполнение простых правил обеспечит надежную работу самостоятельно сделанного оборудования. Гораздо проще следить за агрегатом, чем после тратиться на составляющие для ремонта.
Самое простое зарядное устройство для АКБ
Как правильно зарядить АКБ самодельной зарядкой?
Чтобы батарея не вышла из строя, при восстановлении заряда соблюдают такие правила:
АКБ отсоединяют от бортовой сети автомобиля. Для этого снимают болты, удерживающие фиксатор аккумулятора. Устройство вынимают из гнезда и относят в отапливаемое помещение.
Корпус АКБ очищают от загрязнений
Особое внимание удаляют клеммам. Их очищают от остатков электролита зубной щеткой или наждачной бумагой
Главное — не удалить рабочее напыление.
Открыв банки АКБ, проверяют уровень электролита. Раствор должен полностью скрывать металлические пластины. При снижении уровня жидкости образуются газы, приводящие к взрыву. При необходимости банки заполняют дистиллированной водой.
Корпус осматривают на наличие сколов и трещин. При обнаружении крупных дефектов батарею заряжать нельзя.
При подключении зарядного прибора соблюдают полярность. Если все выполнено правильно, устройство подключают к сети. Снимать колпачки банок не нужно.
После восстановления заряда оценивают количество электролита. Если оно не изменилось, аккумулятор можно устанавливать в автомобиль.
⇡#Основной преобразователь
Общий принцип работы для всех импульсных БП изолированной топологии (с трансформатором) один: ключевой транзистор (или транзисторы) создает переменный ток на первичной обмотке трансформатора, а ШИМ-контроллер управляет скважностью их переключения. Конкретные схемы, однако, различаются как по количеству ключевых транзисторов и прочих элементов, так и по качественным характеристикам: КПД, форма сигнала, помехи и пр
Но здесь слишком многое зависит от конкретной реализации, чтобы на этом стоило заострять внимание. Для интересующихся приводим набор схем и таблицу, которая позволит по составу деталей опознавать их в конкретных устройствах
| Транзисторы | Диоды | Конденсаторы | Ножки первичной обмотки трансформатора | |
| Single-Transistor Forward | 1 | 1 | 1 | 4 |
| Two-Transistor Forward | 2 | 2 | 2 | |
| Half Bridge | 2 | 2 | 2 | |
| Full Bridge | 4 | 2 | ||
| Push-Pull | 2 | 3 |
Помимо перечисленных топологий, в дорогих БП встречаются резонансные (resonant) варианты Half Bridge, которые легко опознать по дополнительному крупному дросселю (или двум) и конденсатору, образующим колебательный контур.
| Single-Transistor Forward | Two-Transistor Forward | Push-Pull |
| Full Bridge | Half Bridge | Resonant Half-Bridge |
Зарядное устройство из блока питания компьютера
Для начала необходим рабочий блок питания. Можно брать совсем старый на 200 – 250 Вт, этой мощности хватит с запасом. Учитывая что зарядка должна происходить при напряжении в 13,9 – 14,4 В, то самой главной доделкой в блоке станет поднятие напряжение на линии 12 В до 14,4 В. Подобный метод применялся в статьи: Зарядное устройство из блока питания светодиодных лент.
Внимание! В работающем блоке питания элементы находятся под опасным для жизни напряжением. Не стоит хапаться руками за все подряд. Первым делом отпаиваем все провода, которые выходили с блока питания
Оставляем только зеленый провод, его необходимо запаять к минусовым контактам. (Площадки, от которых выходили черные провода — это минус.) Это делается для автоматического старта блока при включении в сеть. Также сразу рекомендую припаять провода с клеммами к минусу и шине + 12 В (бывшие желтые провода), для удобства и дальнейшей настройки зарядного
Первым делом отпаиваем все провода, которые выходили с блока питания. Оставляем только зеленый провод, его необходимо запаять к минусовым контактам. (Площадки, от которых выходили черные провода — это минус.) Это делается для автоматического старта блока при включении в сеть. Также сразу рекомендую припаять провода с клеммами к минусу и шине + 12 В (бывшие желтые провода), для удобства и дальнейшей настройки зарядного.
Следующие манипуляции будут производиться с режимом работы ШИМ — у нас это микросхема TL494 (есть еще куча блоков питания с ее абсолютными аналогами). Ищем первую ножку микросхемы (самая нижняя левая ножка), дальше просматриваем дорожку с обратной стороны платы.
С первым выводом микросхемы соединены три резистора, нам нужен тот, который соединяется с выводами блока +12 В. На фото этот резистор отмечен красным лаком.
Этот резистор необходимо отпаять с платы и измерить его сопротивление. В нашем случае это 38,5 кОм.
Вместо него необходимо впаять переменный резистор, который предварительно настраиваем на такое же сопротивление 38,5 кОм.
Плавно увеличивая сопротивление переменного резистора, добиваемся значения напряжения на выходе в 14,4 В.
Внимание! Для каждого блока питания номинал этого резистора будет разный, т.к. схемы и детали в блоках разные, но алгоритм изменения напряжение один для всех. При поднятии напряжения свыше 15 В, может быть сорвана генерация ШИМ
После этого блок придется перезагружать, предварительно уменьшив сопротивление переменного резистора
При поднятии напряжения свыше 15 В, может быть сорвана генерация ШИМ. После этого блок придется перезагружать, предварительно уменьшив сопротивление переменного резистора.
В нашем блоке сразу поднять напряжение до 14 В не получилось, не хватило сопротивление переменного резистора, пришлось последовательно с ним добавить еще один постоянный.
Когда напряжение 14,4 В достигнуто, можно смело выпаять переменный резистор и измерить его сопротивление (оно составило 120,8 кОм).
Поле замера резистора необходимо подобрать постоянный резистор с как можно близким сопротивлением.
Мы его составили из двух 100 кОм и 22 кОм.
Тестируем работу.
На этом этапе можно смело закрывать крышку и пользоваться зарядным устройством. Но если есть желание, можно подключить к этому блоку цифровой вольтамперметр, это даст нам возможность контролировать ход зарядки.
Также можно прикрутить ручку для удобной переноски и вырезать отверстие в крышке под цифровой приборчик.
Финальный тест, убеждаемся, что все правильно собрано и хорошо работает.
Внимание! Данное зарядное устройство сохраняет функцию защиты от короткого замыкания и перегрузки. Но не защищает от переплюсовки! Ни в коем случае не допускается подключать к зарядному устройству аккумулятор неправильной полярностью, зарядное мгновенно выйдет из строя. При переделке блока питания в зарядное устройство желательно иметь под рукой схему
Что бы упростить жизнь нашим читателями мы сделали небольшую подборку, где размещены схемы компьютерных блоков питания ATX
При переделке блока питания в зарядное устройство желательно иметь под рукой схему. Что бы упростить жизнь нашим читателями мы сделали небольшую подборку, где размещены схемы компьютерных блоков питания ATX.
Для защиты от переполюсовки существует масса интересных схем. С одной из них можно знакомиться в этой статье.
comments powered by HyperComments
Заключение
Основным преимуществом описанного выше способа считается то, что автомобильная АКБ никогда не будет перезаряжаться и, соответственно, это не повлияет на ее ресурс эксплуатации
При этом неважно, сколько времени батарея проведет во включенном состоянии с ЗУ. Из минусов следует выделить то, что данное ЗУ не подразумевает использование индикаторов, которые позволят определить степень зарядки и, соответственно, необходимость отключения прибора
Так что фактически вы не будете точно знать, зарядилась ли ваша батарея или нет. Но в среднем, как отмечают наши соотечественники, уже воспользовавшиеся таким ЗУ, время заряда составляет около суток. Помните о том, что при подключении всегда нужно соблюдать полярность, если вы перепутаете плюс с минусом, то ЗУ просто перегорит.
