Подогрев лобового стекла: лобовое стекло с подогревом своими руками

Как предотвратить образование наледи

Если вас утомляет ежедневная чистка лобового стекла от наледи и снега, или у вас нет на это времени, лучше заняться обслуживанием стекол, чтобы льда не было, или было меньше. Для этого существует несколько простых и необременительных способов.

Проветривание салона

После того, как запаркуете вечером машину на стоянке или возле дома, откройте двери на 5 минут и дайте холодному воздуху проникнуть в салон. Если внутри авто температура не намного выше чем снаружи, стекла меньше обмерзают. За пару минут до парковки также можно отключить печку в салоне.

Укрывание стекол

Старый способ – укрывать «лобовуху» на ночь автоодеялом. С утра весь лед будет скапливаться на нем, и стекло не нужно будет чистить и размораживать. Чтобы одеяло не сдуло ветром, или чтобы его не украли, прижимайте края ткани закрытыми передними дверями, а само полотно стеклоочистителями. Вместо одеяла можно также использовать полиэтиленовую пленку (она не намокает и не примерзает к стеклам).

Гидрофобная обработка стекол

Чтобы уменьшить обмерзание стекол в машине, их можно периодически обрабатывать «антидождем», который создает на стекле тончайшую водоотталкивающую пленку. Влага не держится на поверхности и стекает вниз, а заодно не замерзает в прочную ледяную корку и легко счищается утром.

Защита стеклоочистителей

Иногда, при сильном морозе, щетки стеклоочистителей примерзают к лобовому стеклу. При их включении, из строя может выйти электромотор стеклоочистителей. Чтобы не пришлось с утра возиться еще и с «дворниками», периодически обрабатывайте их силиконом. Он отталкивает влагу и создает на щетках тонкую водонепроницаемую пленку.

Возможные неисправности и их признаки

Если не работает обогрев заднего стекла, то об этом автолюбители обычно узнают, когда оно начинает потеть или на нем образуется налет. Включая функцию обогревателя, можно ждать очень долго, в итоге результатов не будет никаких или стекло обогреется частично. Здесь не нужно быть большим специалистом, чтобы понимать, что устройство требует ремонта.

В зависимости от схемы подключения, обогреватель ветрового или заднего стекла автомобиля может включаться как при включенном зажигании, так и без него, но обычно все же работает при включенном. В зависимости от автомобиля, ветровое или нити, установленные на клей на заднем стекле, могут срабатывать только после запуска двигателя. Это позволяет предотвратить ускоренный разряд аккумулятора (автор видео — БортЖурнал Рено Меган).

Также следует отметить, то устройство может работать на токе от 10 до 25 ампер, здесь все зависит от конкретного автомобиля.

Итак, если не работает обогрев заднего стекла, то типов неисправностей может быть несколько:

  1. Система не включается. В том случае, если лампа, расположенная на кнопке, не светится при включении системы, вероятнее всего, проблема заключается либо в кнопке, либо в предохранителе. Если лампа горит, но при этом нити, посаженные на клей, не греются, проверить необходимо реле. В некоторых случаях проблема заключается в разъемах соединения устройства с электроцепью автомобиля, поэтому проверить нужно и эти элементы. Диагностика осуществляется в соответствии с сервисной документацией к авто.
  2. Если заднее или ветровое стекло отпотевает медленно, особенно в период зимних холодов, то суть проблемы может заключаться в плохом контакте одного из разъемов, это нужно проверить.В итоге сопротивление контактов будет увеличиваться, а напряжение будет менее мощным, соответственно, нити, посаженные на клей, будут прогреваться дольше. Для того, чтобы проверить это, необходимо использовать мультиметр и произвести замер показателя напряжения на клеммах устройства. Если в полученных показаниях есть различия, то они должны составлять не более одного вольта. В противном случае потребуется восстановление обогрева заднего стекла автомобиля.
  3. На автостекле остаются горизонтальные следы от запотевания — еще один тип неисправности. Одной из самых распространенных проблем в этом случае является обрыв нитей накаливания в тех или иных местах. Обычно проверить и выявить такую поломку можно без специальных приборов, просто на глаз, так как в месте обрыва автостекло будет не оттаявшим или запотевшим. Следует отметить, что даже при небольшом механическом воздействии дорожки разрушаются, поэтому при очистке автостекла необходимо аккуратно пользоваться скребком. Если вы практикуете перевозку габаритных грузов, следите за тем, чтобы они не упирались в заднее стекло.

Приобретение нового переднего стекла с подогревом

Вариант является хорошим, если есть комплектация вашего автомобиля с функцией обогрева переднего стекла. Можно просто приобрести такое стекло и монтировать вместо старого. Эта деталь будет оригинальной и качественной.

В случае отсутствия такой комплектации можно приобрести китайское неоригинальное стекло с подогревом. Этот вариант уже является лотереей, потому что не факт, что это лобовое будет работать хорошо.

Не стоит забывать, что это стекло придется монтировать либо самостоятельно, либо на сервисе. Лучше всего самостоятельно, потому что приобретение нового стекла с подогревом является дорогой покупкой (стоимость таких стекол начинается от 10 000 рублей).

Достоинства: при покупке оригинала, самый качественный вариант.

Недостатки: дороговизна, риск некачественной продукции при покупке неоригинала.

Преимущества и недостатки лобового стекла с обогревом

Лобовые стекла с подогревом особенно хороши при использовании в северных областях РФ:

  • снижается налипание льда на щетках стеклоочистителей;
  • стекла потеют в значительно меньшей степени;
  • быстро тает лед и снег на лобовом стекле, что предотвращает образование наледи;
  • обобщая, можно сказать о положительном влиянии обогрева для комфортной езды независимо от погоды, к тому же сокращается время подготовки машины для поездки.

Однако вполне можно справиться с обледенением и без стекла с подогревом. Об этом говорит опыт сотен тысяч автолюбителей, машины которых лишены такой продвинутой функции. И они прекрасно обходятся без нее в зимний период. Для очистки стекла в данном случае используются штатная система отопления салона, обдув стекла воздухом или удаление льда вручную щеткой и скребком.

Уделим особое внимание тем водителям, которые зимой тщательно и смело скребут специальным инструментом по лобовому стеклу, удаляя тем самым лед и иней. Они не понимают, что неизбежно наносят на него множественные мелкие царапины

Их сложно заметить невооруженным глазом, однако накопившись, они сильно уменьшат обзор через лобовое стекло. То есть оно попросту станет мутнее со временем. К задним стеклам обычно внимания меньше, их оставляют оттаивать уже во время езды. А вот лобовое стекло для безопасного движения требуется очистить полностью. Именно поэтому его электроподогрев – очень полезная опция в любой машине.

Бесспорно, что лучше обеспечить хороший обзор для вождения без негативных последствий в виде царапин и рисок, которые остаются от ручных приспособлений.

Теперь остановимся подробно на аргументах противников применения электроподогрева лобовых стекол. Обычно персонал автосалонов не обладает такой информацией или умышленно не делится ей с клиентом.

Если в исходной комплектации функция подогрева отсутствует и предлагается в виде дополнительного пакета, то стоимость ее может составить 100 тыс. рублей. Часто такое встречается в автосалонах немецких автобрендов. Конкретная сумма переплаты целиком обусловлена маркой приобретаемого авто. К примеру, российские машины «Лада Веста» оборудуются недорогими системами обогрева (стоимость около 10 тыс. рублей).

Если же отдать предпочтение подогреву только в зоне щеток дворников, такой вариант обойдется в 3–10 тыс. рублей.

Теперь приведем главные недостатки метода подогрева лобового стекла в целом:

  • замена лобового стекла с подогревом (в случае сколов, трещин) обойдется на 30–40 % дороже, нежели простого аналога;
  • из-за большой разницы температур внутри салона и снаружи стекло может дать трещины (чаще бывает при морозах -30 … -40 °С);
  • нити нагрева, интегрированные в стекло, мешают корректной работе радар-детекторов и других похожих электронных устройств;
  • есть вероятность разрушения или перегорания нити, посредством которой осуществляется подогрев стекла.

Стоит нити перегореть, и система подогрева перестает работать полностью. Ремонт часто сводится к полной замене стекла с обогревом. И даже если стекло повреждается совсем немного или происходит обрыв нитей нагрева – в результате сильно страдает обзор.

Также существенным недостатком является возможность появления бликов от нитей обогрева, особенно при вождении в ночное время. Если на машину будет направлен сильный свет фар встречного авто, то высока вероятность потери ориентации водителем и, как следствие, возникновение аварийной обстановки.

Полоски обогреватели

Однако, если положить руку на сердце – то не на все автомобили бывают такие «лобовухи», на некоторые не найти, даже китайские, например я сколько не искал (на свой Chevrolet AVEO) так и не нашел! Поэтому нужно довольствоваться малым.

Под малым я имею в виду обогрев зоны дворников, если взять его достаточно мощный, то он способствует быстрому оттаиванию всего стела. Так как же это реализовать?

Давно уже на рынке существуют клеящиеся полоски, зачастую они прозрачные, а зачастую нет. Просто приклеиваем их снизу около панели, проводку прячем под пластик, и опять же подключаем к заднему обогреву.

Таким образом — нижняя часть, которая всегда во льду (снегу), будет быстро оттаивать, а затем остальное полотно будет «добить» печка автомобиля. Лично я сам много раз видел такую конструкцию, работает очень эффективно. Также отрадно, что выпускают и наши Российские производители, полоска берет не очень большую мощность – примерно 14 – 20 Вт, зависит от толщины и длины. Установить можно своими руками, тут сложного ничего нет, просто приклеиваем в нужной зоне, и подключаем.

Стоимость полоски длиной в 350 мм и толщиной в 50 мм – 450 рублей, если длина 550, цена – 600 рублей. Ссылки давать на контору не буду, однако наш отечественный производитель носит аббревиатуру «НЩС». Просто набиваем в поиске – «подогрев зоны дворников НЩС», выйдут десятки сайтов, где сможете заказать.

Подогрев «дворников» и форсунок омывателя лобового стекла своими руками

Подогрев дворников лобового стекла

В магазинах автозапчастей и аксессуаров можно приобрести форсунки (включая и веерные) омывателя лобового стекла с подогревом. Если в продаже именно для Вашего авто таких нет, то выпускаются так называемые универсальные форсунки. Сложности в их установке нет. Главное – аккуратно провести проводку, чтобы она не свисала, но и не оборвалась при открывании капота. Это касается и подключения подогрева щёток стеклоочистителя лобового стекла – провода питания не должны мешать работе механизма – «трапеции дворников». К сожалению, даже форсунки с подогревом не могут предотвратить замерзание омывателя в морозы – на многих авто бачки расположены, что называется, «на улице» – вне моторного отсека. Поэтому некоторые умельцы оборудуют бачок подогревом, устанавливая на дне его электрический нагреватель, питающийся также от АКБ.

Моем стекла в машине – ежегодная процедура

Если простая мойка лобового и других стекол в автомобиле происходит довольно часто, то помыть весь интерьер со специальными средствами многие не удосуживаются и за несколько лет эксплуатации. Вы можете взять специальные средства в виде автомобильной косметики или простые средства для мойки стекла, салфетки, мягкие тряпки или просто туалетную бумагу. После этого достаточно выполнить стандартную процедуру мойки стеклянных поверхностей:

  • нанести очищающее средство на стекло и распространить его по всей поверхности, подождать несколько секунд и вытереть насухо без использования воды и мокрых тряпок;
  • при наличии серьезных загрязнений провести иные варианты очистки, которые применяют более серьезные химические средства специально для автомобильных стекол;
  • при необходимости провести процедуру мойки стекла химическими средствами снова, пока не будет достигнута оптимальная прозрачность и чистота, потеть стекла станут меньше;
  • также можно обработать внутреннюю поверхность стекол различными средствами специальной косметики, которая предназначена для противодействия запотеванию;
  • любые средства автомобильной косметики стоит выбирать по отзывам автомобилистов, чтобы не ошибиться, так как на рынке множество подделок и некачественных решений.

Оказывается, проблему запотевания стекол порой можно решить достаточно простыми методами. Для этого нужно просто устранить проблемы загрязненности поверхностей внутри автомобиля. Но при выборе неподходящей косметики или плохих химических средство можно еще больше увеличить проблемы с автомобилем, создав неприятные последствия плохой прозрачности или дополнительной пленки на стекле, которая будет потеть еще быстрее.

Источники неполадки

Когда нарушается работоспособность обогрева заднего стекла, следует обратить внимание на основные позиции:

  • реле;
  • проводку;
  • предохранители;
  • нити.

Особых навыков для их замены не потребуется. Если изучить инструкцию и знать, где находится реле обогрева автомобильного заднего стекла или передней конструкции, схему подключения проводков, механизм предохранителей, то вполне можно обойтись без помощи специалиста.

Предохранитель системы

Элемент может перегорать при определенных обстоятельствах, повышая риск замыкания. В результате обогрев не будет включаться, поскольку питание к нему не подводится, потому что предохранитель – это защитный механизм обогрева. Чтобы понять расположение элементов, следует обратиться к руководству по эксплуатации транспортного средства. Алгоритм действий, когда найдено место локализации предохранителя:

  1. Прибор снять.
  2. Осмотреть на предмет целостности.
  3. Провести проверку работоспособности отдельно от всего устройства.
  4. Установить причину неисправности.
  5. Провести замену отдельных запчастей или всего механизма.

Электропроводка

После диагностики предохранителя или его замены, дальнейшие поиски неисправности обогревателя заднего стекла (если он по-прежнему не функционирует), необходимо искать в проводке. Причина:

  • облом;
  • обрыв на креплении;
  • перелом;
  • перегорание.

В результате ток не поступает к нагревающим полюсам и система не работает. Можно выполнить простые диагностические действия с использованием мультиметра. Для этого нужно включить обогрев, после чего замерить напряжение на клеммах обогревателя. Они обычно расположены в нижней части стекла либо по бокам.

Стоит изучить всю протяженность проводки на целостность и тогда, если где-либо имеется обрыв, он будет найден. Инструкция:

  • отсоединить клеммы;
  • зачистить контакты соединений;
  • заменить провода.

Нити

Если одна или несколько нитевых полос оборваны, то через них уже не протекает ток. Поэтому будет появляться наледь в некоторых зонах, что ухудшает обзор, понижает степень безопасности вождения. Удостовериться в обрыве поможет полная разборка обогревательного оборудования. Решение проблемы – замена неисправных элементов на новые.

Реле обогрева

Реле отвечает за обогрев лобового стекла. Если клавиша пуска не включает прибор, следует проверить реле. Оно выключает обогрев, когда заглушается двигатель авто. Элемент располагается в монтажном блоке. Точное расположение определено в автомобильной инструкции.

Органы управления

Если не происходит запуск устройства, причина может крыться не в реле, а в дисфункции самой кнопки включения. Она снабжена световым индикаторов, и если датчик не загорается, значит, прибор вышел из строя. Проблему нужно искать в контактах тумблера, к которому не проводят ток нити. Решение: замена элемента.

Для начала как работает классический обогрев

Как мы знаем стекло автомобиля, особенно лобовое и заднее состоит из двух слоев, между ними находится клейкий состав обычно похожий на пленку. Делается это для того чтобы стекло не разлеталось в мелкие осколки при аварии, а просто «мялось».

В обычном варианте внутри больше ничего нет, но вот в стекле с подогревом на средней пленке, устанавливают мелкие проводки нагревательного элемента, настолько мелкие — что их с расстояния в полметра просто не разглядеть (то есть они вообще не мешают вождению). Как вы, наверное догадались, на них поступает электрический ток, они нагреваются и способствуют оттаиванию всего стекла. Очень удобно. Но не на всех марках и моделях это реализовано.

Поэтому появляется вопрос, а можно ли установить своими руками? Оказывается можно, есть несколько решений этого вопроса.

Для начала как работает классический обогрев

Как мы знаем стекло автомобиля, особенно лобовое и заднее состоит из двух слоев, между ними находится клейкий состав обычно похожий на пленку. Делается это для того чтобы стекло не разлеталось в мелкие осколки при аварии, а просто «мялось».

В обычном варианте внутри больше ничего нет, но вот в стекле с подогревом на средней пленке, устанавливают мелкие проводки нагревательного элемента, настолько мелкие — что их с расстояния в полметра просто не разглядеть (то есть они вообще не мешают вождению). Как вы, наверное догадались, на них поступает электрический ток, они нагреваются и способствуют оттаиванию всего стекла. Очень удобно. Но не на всех марках и моделях это реализовано.

Поэтому появляется вопрос, а можно ли установить своими руками? Оказывается можно, есть несколько решений этого вопроса.

Реле времени

Это позволит избежать появления трещин. Поэтому необходимо использовать реле времени, которое будет автоматически регулировать очередность включения нагревателей в зависимости от температуры в салоне. Большинство автосигнализаций с функцией автозапуска поддерживают подключение датчика температуры и установку дополнительной программы. Если вы не знаете, как сделать это, обратитесь к автоэлектрику. Если ваша сигнализация не поддерживает такой режим работы, обратитесь к автоэлектрику, чтобы он собрал и подключил реле времени. Компоненты для такого реле можно купить в любом магазине, продающем радиодетали.

Типы систем подогрева лобового стекла — какую выбрать

Немного теории

Технология изготовления лобовых стёкол с обогревом отличается от таковой для задних стекол. Существует несколько способов обогрева. Некоторые из них обеспечивают полный прогрев лобового стекла, а другие — лишь его части. Все способы подробно расписаны ниже.

Интегрированные системы для обогрева всей поверхности стекла

Здесь существует два способа:

  1. При изготовлении в триплекс впаивают тонкую, едва заметную глазу нить. Такой способ требует немалых затрат, поскольку повышение стоимости триплекса с электрообогревом является серьёзным недостатком, из-за которого многие производители отказались от производства таких стёкол. Здесь же появляется еще один существенный минус. Сетка обогревателя может создавать блики на солнце или на ярком искусственном освещении. Дискомфорт для водителя при появлении таких бликов обеспечен. Несмотря на тонкость нитей, они могут дезориентировать водителя при появлении встречного транспортного средства со включенным дальним или даже ближним светом фар. Однако, производители со временем нашли выход из положения: было разработано специальное деполяризующее покрытие. Самостоятельно изготовить такое покрытие возможности нет.
  2. Лобовое стекло автомобиля состоит из трёх слоёв: из внутреннего слоя стекла, наружного слоя стекла и полимерной пленки между ними. Для обеспечения прогревания необходимо согреть именно наружный слой. Второй способ подразумевает нанесение металлизированного слоя между той поверхностью наружного слоя стекла, которая обращена внутрь, и слоем полимерной пленки. Этот металлизированный слой является нагревательным элементом, тепло от которого передаётся по всему периметру стекла. Разъемы для подключения данной системы находятся сверху и снизу лобового стекла автомобиля.

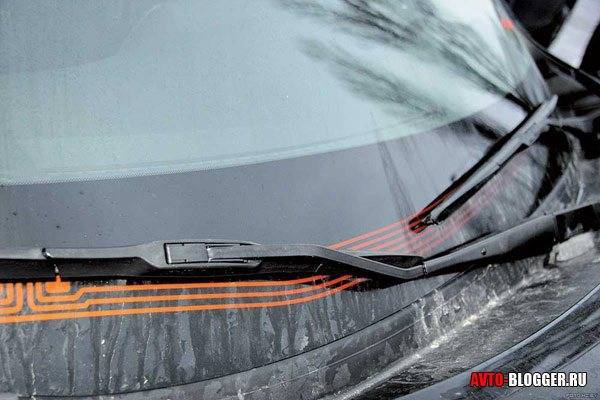

Частичный прогрев зоны покоя стеклоочистителей

Здесь также существуют два способа.

Первый способ обогрева лобового стекла заключается в том, что нижняя часть стекла снаряжается нагревательными элементами. Но этот способ не обеспечивает прогрев стекла по всему его периметру. Он прогревает лишь зону дворников

Но, поскольку эта зона считается самой важной для обзора, многие водители предпочитают этот способ.
Еще один нетривиальный способ заключается в оснащении нагревательными элементами самих дворников. Если соблюдать условия эксплуатации, то этот способ будет самым безопасным

При таком способе необходим предварительный прогрев стекла, а затем — включение нагревательной системы. Но это не подходит при особо сильных морозах, так как стекло может потрескаться.

Подогрев форсунок стеклоомывателя

Такие форсунки, как правило, универсальны и могут устанавливаться на самые различные автомобили. Изготовить их можно самостоятельно, но всё же рекомендуется приобретать их в магазинах. Наиболее надежные форсунки вы можете приобрести у предприятий-партнёров изготовителей автомобилей. Они предназначены для предотвращения замерзания омывающей жидкости при низких температурах и предупреждения выхода из строя систем стеклоомывателя.

Также плюсом использования таких форсунок является подогрев жидкости стеклоомывателя. А тёплый раствор, как известно, лучше способствует очищению предметов. Тёплая вода быстрее устраняет образовавшуюся наледь, а эластичность резиновых щеток очистителя значительно повышается.

Но подогрев форсунок не даёт стопроцентной гарантии эффективности из-за некоторых факторов. Самым значимым из них является качество жидкости в стеклоомывателе. При низком качестве такая жидкость будет кристаллизоваться при температуре гораздо более высокой, чем установленная производителем. Температура форсунок при движении в морозную погоду сильно уменьшается, из-за встречного потока холодного воздуха.

Некоторые ингредиенты, способствующие предотвращению кристаллизации, имеют очень низкие массы и поэтому быстро испаряются. Особенно часто это происходит при выключении двигателя, когда прекращается подача жидкости, и она стекает обратно. «Незамерзайка» в таких случаях может замёрзнуть даже при нулевой температуре.

Подогрев дворников

Подогрев дворников необходим для предотвращения пристывания щёток к стеклу во время морозов. Среди очевидных плюсов также можно отметить увеличение срока эксплуатации дворников и исключение моментального замерзания жидкости при движении на большой скорости в мороз. Устройство подогрева можно как купить в специализированном магазине, так и собрать самому. Но рекомендуется всё же приобретать готовые устройства. Среди минусов подогрева дворников стоит отметить относительно высокую стоимость.

Минусы использования подогрева лобового стекла

На доводах против использования опции подогрева стекол стоит остановиться подробнее, ввиду того, что менеджеры автосалонов зачастую не знают или могут умалчивать о таких фактах.

Если покупателю предлагается именно вариант приобретения в рамках дополнительной опции, то переплата может дойти до 100 000 рублей. Особенно это практикуется при продаже немецких марок. Вообще, размер переплаты напрямую зависит от марки покупаемой машины. Относительно недорогие варианты подогрева стекла ставятся на отечественные «Лада Веста», (около 10 000 рублей).

При выборе опции подогрева зону щеток стеклоочистителей, переплата будет в пределах 3 000 – 10 000 рублей.

Дальше можно указать основные минусы выбора подогрева автостекла вообще:

  • стоимость работ по замене стекла (в случае трещины, разрушения и т.д.), в среднем на 30-40% выше;
  • имеется вероятность появления трещин лобового стекла вследствие перепада и большой разница температур снаружи и внутри салона (например, при минус 30 – 40 градусах снаружи);
  • через сетку, образованную специальными нитями нагрева плохо срабатывают детекторы автомобильных радаров и другие подобные им электронные приборы;
  • в ходе эксплуатации нить обогревателя может повредиться или перегореть.

При повреждении нити происходит отказ к работе всей системы, и здесь очень часто возможна только полная замена стекла. Также, при возникновении даже малых повреждений лобового стекла и обрыва нитей нагрева возможно значительное ухудшение обзора.

Одним из серьезных недостатков является то, что использование специальных нитей системы обогрева может дополнительно создавать блики при езде в темное время. При встречном сильном освящении автомобиля, они могут вызвать дезориентацию водителя и тем самым создать аварийную ситуацию на дороге.

Hyundai Elantra HD › Бортжурнал › Подключение обогрева лобового стекла в деталях и подробностях

Так случилось, что новое лобовое стекло, которое я поставил в том году, оказалось с нагревателями зоны парковки дворников, естественно я не смог пройти мимо такой возможности апгрейда машинки, решил заняться подключением этой опции.

Замечу, что это не просто блаж или пустая трата времени, все владельцы Элантр знают о неприятной особенности машины в снежную погоду собирать снег в нижней не обдуваемой обогревом части ветрового стекла и налипать на дворники, мешая их работе.

Можно, конечно, приподнять дворники в обдуваемую зону, но проблему это в полном объёме не решит, а вот имея обогрев этой части стекла, становиться значительно проще и с работой дворников, и с очисткой самой нижней части стекла от снега и льда.

Так как я не нашёл на просторах интернета ни одной Элантры с подключенным обогревом зоны парковки дворников, пришлось использовать имеющуюся информацию о других моделях авто, подключил логику, здравый смысл и пытливый ум, занялся этой идеей.

По слухам, обогрев лобового стекла может привести к повреждению оного, правда так и не нашёл ни одного владельца, пострадавшего от этой опции, так что если такое случиться со мной, можете смело тыкать пальцем с многозначительной фразой: «Ну я же предупреждал!» )))

Выбор пал на РОСТ, при малых размерах, он обладает достаточной мощностью (до 300 Вт.) для регулировки нагревателя. Алгоритм работы регулятора обогрева стекла (РОСТ): В начале работы мощность обогревателя плавно, без резкого скачка, поднимается до 100%, по истечении 20 мин мощность понижается до 20% и через 3 часа обогреватель отключается, по необходимости можно перезапустить цикл, выключив и включив обогрев. Кому нужен данный регулятор — обращайтесь, подскажу где купить в Москве по заводской цене. Далее были закуплены провода в нужном количестве, стандартное реле с колодкой, 2 блока с предохранителем, кнопка с подсветкой (временное решение на тот момент).

READ Как подключить безлимитный интернет на теле2 для модема

Схема подключения состоит из двух частей, это коммутация в моторном отсеке и подключение кнопки и индикации в торпедо машины.

Первый вариант схемы предполагал подключение через через стандартное реле 30 А, причём реле, регулятор РОСТ и предохранители должны были располагаться в моторном отсеке, питание шло на прямую с аккумулятора и два провода должны были идти в салон, один провод — включение реле от кнопки, второй провод — подключение индикации работы РОСТ (подсветка в кнопке). Я даже собрал стенд, что бы проверить работу РОСТ, в качестве нагрузки использовал лампу H55, источник электричества — компьютерный блок питания. В целом характеристики РОСТ похожи на правду, замеры тока показали при 100% работе — отдача около 90%, ну а 20% в соответствующем режиме нагрузки — так и есть.

Покупка кнопки в штатное место дала повод внести в схему значительные изменение, а именно: с подачи уважаемого Edward-80 в его статье о подключении ПТФ, я купил реле от задних ПТФ отечественных авто серии 22.3777 — аналог реле 23.3777 за 200 руб. и колодку к нему за 30 руб.

Схема значительно изменилась, теперь все детали размещались под торпедо, в салон из капота шёл только один провод питания «плюс», «минус» же остался подключен в подкапотном пространстве. Эта схема сейчас у меня реализована и работает:

Детали схемы.

Под капотом:Е1- Обогреватель зоны парковки дворников В торпедо:Е2- Кнопка без фиксатора (использую кнопку от задних ПТФ, полный аналог кнопки ESP в соответствующей заглушке блока кнопок), подсветка ILL+ и ILL- подключил от кнопки ЗПТФ с помощью колодок напрямую к проводам. Е3- Реле, от ЗПТФ типа 22.3777, 23.3777 или другое аналогичное реле от отечественного автопрома с колодкой разъёма, продаётся в автомагазинах, что это такое, читаем : Е4- Колодка автомобильного предохранителя, любая из автомагазина и соответствующий предохранитель 7,5-15А Е5- Регулятор обогрева стекла (РОСт), покупное устройство, но если нет в наличии, то можно соединить на прямую без этой детали, так же можно использовать другой регулятор в этом месте схемы, с нужными характеристиками. Е6- I/P-B — разъём находится на панеле предохранителей в салоне, см. ниже на фото, пин номер 7, это питание розетки 12 в., я подпаялся к проводу Источник

Плюсы и минусы

Использование обогреваемых стёкол экономит не только время.

  1. Бесполезная работа двигателя на холостых оборотах вызывает повышенный расход топлива. Двигатель гораздо быстрее прогрелся бы на ходу даже при малых нагрузках и небольшой скорости, но с непрозрачным стеклом ехать нельзя. Современные моторы, особенно турбированные и дизельные, выделяют при этом слишком мало тепла, поэтому штатная система отопления в сильный мороз может и вообще не войти в нужный температурный режим, чтобы эффективности печки хватило на полный двусторонний прогрев триплекса. Установка электрообогрева становится принципиальной необходимостью.
  2. Даже когда мороз не настолько силён, возникает проблема запотевания стёкол. Быстрое увеличение их температуры удаляет влагу, что сделать при помощи воздушных потоков можно, но займёт значительное время.
  3. Проблемой также становится примерзание щёток стеклоочистителя. Если даже не забыть их приподнять на стоянке, в сильно охлаждённом состоянии нормально работать они не смогут, пока не прогреются.

Отрицательной стороной электрообогреваемых стёкол является лишь их относительно более высокая цена, а поскольку стекло не вечно, платить придётся неоднократно.

Но если греть стёкла в отдельных зонах излишне горячим воздухом, например из автономных топливных обогревателей салона, то менять их придётся даже чаще.

Ремонт обогрева заднего стекла своими руками 2

Речь пойдет о функции автомобиля, которая необходима в любой сезон – это обогрев заднего стекла. Если некоторые считают, что обогрев заднего стекла летом не нужен, значит, они не ездили в дождливую погоду.

Порой эту неисправность мы замечаем в период дождя, именно тогда в салоне, за бортом повышается влажность. Следовательно, видимость ухудшается. Поэтому необходим ремонт системы, отвечающей за обогрев заднего стекла автомобиля.

Причинами неисправности могут стать различные факторы: непрофессиональные действия работников сервиса в процессе тонирования стекол, баловство детей на сиденье.

Как отыскать место обрыва? Визуально не определить. Любой автомобилист способен сам отыскать место обрыва нитей. Основные правила:

1 Изначально осмотреть механизм. Если заднее стекло запотело, включить обогрев. На участке разрыва нитей стекло сразу начнет отпотевать, но остальная поверхность характерных полос иметь не будет.

2 Можно воспользоваться вольтметром. Включите зажигание, запустите режим обогрева заднего стекла. Щуп вольтметра соединяем с массой автомобиля, второй конец оборачиваем фольгой, перемещаем к центру обогревательной нити. Уровень напряжения должен сохраняться в рамках 5В. В месте падения показателя – имеется обрыв.

3 Используя вольтметр, подсоединяем к клемме «плюсового» обогрева один щуп. Конец второй передвигаем по нити обогрева, где отрицательная клемма. Потребуется ремонт обогрева стекла там, где напряжение упадет.

4 Используют омметр. Необходим он для диагностики, потребуется аналоговый прибор. Омметр включаем, режим мега или кило. Присоединяем щупы оборудования к разным выводам этой системы. Обычной ватой, которая смочена в дистиллированной воде, аккуратно ведем вдоль присутствующей нити обогрева. Реакция стрелки омметра отметит обрыв цепи.

Ремонт нитей обогрева заднего стекла своими руками

Теперь относительно работы. Существует множество методик и материалов для выполнения данной операции. Изначально рассмотрим возможность применения промышленного ремкомплекта. Необходимо помнить, что места соединения нитей (проводов) всегда зачищают и обезжиривают до выполнения мероприятий.

1 Ремнабор нитей обогрева стекла позволяет восстанавливать до 10 см поврежденного участка. В наборе имеются трафареты (шаблоны), баллон с компаундом. Уточнив место обрыва нити, обогрев стоит выключить. Снимаем с трафарета защитную пленку, прикладываем нить к участку обрыва. Кисточкой наносим компаунд на место. Процедура повторяется два-три раза после высыхания. Требуется снять шаблон со стекла, но обогрев заднего стекла не выключать в течение суток.

2 Применяют токопроводящую пасту. Наносится средство по месту обрыва. Желательно, захватить участок наложения пасты на 20 миллиметров с концов оборванной нити. Необходимо просушить пасту – 24 часа.

3 Есть еще народные методики ремонта обогрева стекла. Отличие заключается лишь в используемом материале. Применяют краску и стружку. Формируют стружка напильником, из медно-латунного бруска. Эффектнее будет красная краска. Требуется смешать стружку с краской в пропорции 50:50, до состояния теста. Создаем трафарет из обычной изоленты. Запускаем обогрев и по трафарету эту смесь наносим. Узнаете «контакт» во время реакции по месту ремонта — получится легкое шипение.

4 Иногда применяют клей со стружкой. Получается токопроводящая масса, но вместо краски используется клей. На большом участке обрыва токопроводящей нити можно использовать небольшой проводок (жилу).

5 Выполняют еще пайку места разрыва. Здесь нужен флюс – хлористый цинк. При повреждении существенного участка нити используют жилку провода (медь или серебро).

Где купить обогрев заднего стекла?

Поискал в интернете можно ли купить обогрев заднего стекла, вместо того чтобы заниматься ремонтом. Информации оказалось мало: в основном либо предложения по изготовлению самостоятельных нагревательных элементов, либо пара украинских сайта с готовой продукцией. В общем самое простое смириться с запотеванием или купить новое стекло — если не хотите ремонтировать. Как вариант слышал можно устанавливать компьютерные вентиляторы по бокам, дующие на стекло))).
