Как подключить тахометр на дизельный двигатель

Принцип работы автомобильного счётчика

Очень часто случается такое, что стрелка начинает дергаться. Если автомобиль инжекторный, то поиск неисправности заключается в том, чтобы подключить диагностический сканер и проверить системы двигателя. Скачки стрелки ТХ-193 в большинстве случаев также являются симптомом неисправностей, связанных с его электрической цепью. Причинами такого поведения прибора могут быть:

отсутствие хорошего контакта на минусовой клемме аккумулятора;
окисление или подгорание коричневого провода на катушке зажигания;
подгорание или износ контактов крышки распределителя зажигания, или бегунка;
износ подшипника вала трамблёра;
замыкание красного провода, питающего прибор, на «массу» автомобиля;
неисправность датчика положения коленчатого вала (для инжекторных двигателей).

Решается подобная проблема путём зачистки контактов, замены крышки распределителя зажигания, бегунка, опорного подшипника, восстановления целостности изоляции питающего провода прибора, замены датчика коленвала.

Можно приобрести внештатный тахометр электронный (ВАЗ 2109 не оборудованы этими нужными приборами штатно) и радоваться жизни. Современные устройства еще и многофункциональны. На многих из них автолюбитель найдет дополнительно часы с будильником и еще много чего полезного.

Стоит заметить, что эти аппараты различаются по типу питания двигателя. Для бензиновых моторов принцип работы один, для дизелей – полностью другой.

О механике и автоматах

Несмотря на то, что автоматические коробки передач перестали быть диковинкой для наших сограждан, традиционная механика по-прежнему популярна и распространена

Чтобы не пришлось тратиться на новую коробку передач, важно понять основные правила и приемы плавного переключения скоростей

Механика предназначена для плавного и равномерного распределения крутящего момента, которое вырабатывает двигатель. Ручная коробка, которую принято называть механической, обычно включает в себя от 4 до 6 различных передач, но чаще всего на современных автомобилях их 5. Это не считая задней скорости, которая еще называется реверсом. Именно сцепление является связующим элементом между двигателем и коробкой. В зацеплении с коленчатым валом, который постоянно вращается, находится первичный вал КПП. Именно сцепление позволяет без рывков разъединять эти узлы и соединять снова.

Тахометр для двухтактного двигателя – сферы применения и выбор

Следует отдельно рассмотреть электронный тахометр для двухтактного двигателя. Одной из разновидностей такого прибора является водонепроницаемый вариант, применяемый в мотоциклах, скутерах, снегоходах и прочих ТС, где стоят двухтактные моторы. Практически, это то же самое, что и тахометр для одноцилиндрового двигателя, определяющий срок его службы, а также периодичность технического обслуживания, такого как регулировка клапанов, замена масла, свечей зажигания и прочее.

Установка такого прибора на механизм очень проста. Здесь не требуется отдельная батарея, благодаря встроенному аккумулятору. Подключение производится напрямую к проводу одной из свечей зажигания. Разрешение такого прибора составляет 0,1 часа, он может считать максимально до 10 тысяч часов, а затем производится сброс.

Циферблаты тахометров отличаются размерами. Например, прибор диаметром 125 миллиметров чаще всего используется в спортивных автомобилях, где пилот должен постоянно контролировать режимы работы двигателя и особенно величину его крутящего момента. При достижении определенного количества оборотов срабатывает специальная лампа-вспышка, после чего следует переключение на очередную передачу. Такие большие тахометры занимают много места и частично закрывают обзор.

У более удобных устройств размеры несколько меньше и составляют уже 95 мм. Наиболее распространенным является размер в 52 мм, который позволяет устанавливать прибор в любом месте на панели тех машин, где собственный тахометр не предусмотрен конструкцией.

Испытание, регулировка тахометра

Если автомобиль оборудован бестрамблерной или индивидуальной системой зажигания, подключение тахометра можно произвести к любой катушке. В этом случае показания скорости вращения двигателя (количество оборотов в минуту) будут неадекватными, так как на трамбленое зажигание импульс подается каждый такт, индивидуальное – в четыре раза реже. Однако можно градуировать измерительную шкалу по-новому.

Далее регулируют уровень показаний. Если стрелка тахометра отклоняется незначительно, можно между сигнальным проводом и массой автомобиля включить дополнительный конденсатор емкостью около 1 мкФ. Наоборот, если стрелка зашкаливает, в разрыв сигнальной цепи включить переменное сопротивление около 1 кОм и масштабировать сигнал.

Следующий этап – ходовые испытания. На заведенном двигателе достигают предельных оборотов. Стрелка тахометра не должна выходить в красную зону. В противном случае регулировку осуществляют вновь. Перед началом эксплуатации еще раз проверяют надежность соединений и изоляции. И помните, дополнительное оборудование – новые проблемы.

Да Нет

Первым автомобилем из семейства «Жигули», оборудованным тахометром, стал ВАЗ 2103. Ни 2101, ни 2102 такого прибора не имели. Тахометр служит для измерения частоты вращения коленвала. Он является счётчиком оборотов, показывая их количество посредством отклонения стрелки шкалы на определённый угол. Также тахометр незаменим при настройке карбюратора — его показатели учитываются при регулировке холостого хода и качества топливной смеси.

Установка тахометра своими руками: доступная инструкция

Автолюбитель, заботящийся о своей машине, должен иметь среди прочих приборов тахометр, который помогает правильно эксплуатировать автомобиль. Если нет штатного устройства, то его следует установить. В статье приводятся их виды, дается инструкция, как правильно подключить тахометр к дизелю и на двигатель с бензином.

Тахометр информирует о количестве оборотов коленвала, помогающий определить, в какой момент лучше всего переключать передачи. Это дает возможность увеличить срок службы силового агрегата и грамотно его эксплуатировать, так как мощностные и тяговые характеристики двигателя зависят от оборотов коленчатого вала. Кроме того, с его помощью можно точно отрегулировать карбюратор и другие важные устройства на холостом ходу.

Данный измеритель может быть аналоговым, представляющим собой табло со стрелками и цифрами. При приближении стрелки к красной черте, водитель должен переключиться на более высокую передачу. На цифровом приборе информация для водителя выводится на маленький экран (автор видео – Armadil).

Условно устройства можно разделить на два вида:

Штатные. Их устанавливают на заводе, который изготавливает транспортное средство. Помещают его на торпеде.
Выносные. Они являются альтернативным вариантом, если отсутствует заводской прибор. У выносных устройств более точные показания, поэтому их можно использовать для проверки правильности показаний штатных. Иногда их устанавливают в качестве тюнинга.

Установка тахометра может быть выполнена как на бензиновом двигателе, так и на дизельном агрегате.

Подключение на бензиновый двигатель

Подключение прибора отличается на инжекторном моторе и с карбюратором. С инжектором его подключают к контролеру ЭБУ. При этом «масса» отводится на кузов, а положительный провод необходимо соединить с плюсовой клеммой зажигания.

Устройство имеет два выхода: один идет на датчик положения коленвала, а другой – на ЭБУ. Таким образом, он будет считывать количество оборотов с контролера управляющего блока. Ниже приведена схема подключения тахометра с БСЗ.

Ниже приводится инструкция, как подключить электронный тахометр к силовому агрегату на бензине:

Сначала в зависимости от вида прибора нужно установить на месте, где он будет расположен.
Далее установленный тахометр следует подключить. Минусовый провод обычно черного цвета присоединяется к массе.
Красный провод следует соединить с плюсом замка зажигания, на которую подается напряжение 12 В при работе системы зажигания (СЗ).
Третий провод может иметь любой цвет – это вход прибора. Подключается он в зависимости от СЗ. Если СЗ контактная, то прибор подключается к прерывателю трамблера, в случае с бесконтактной СЗ его нужно подсоединять к коммутатору напряжения.
Если автомобиль оборудован подсветкой, то прибор должен подключаться к выключателю габаритов машины.

Подключение прибора к дизелю

Владельцы дизелей должны знать, как установить тахометр на дизеле, так как его подключение имеет нюансы. Для этого нужно понимать принцип его работы. Он считывает в случае с бензиновым силовым агрегатом импульсы, поступающие на катушку зажигания, а в случае с дизелем — с вывода «W» генератора.

Устанавливать прибор на дизельный двигатель лучше, поместив машину на смотровую яму или подъемник. Подключение электронного тахометра выполняется поэтапно. На первом этапе следует снять защитный кожух, избегая попадания загрязнений.

Далее на генераторе следует отыскать клемму, помеченную буквой «W», и подключить к ней провод от тахометра. Если найти клемму не удалось, придется разобрать генератор.

После разборки необходимо соединить один из трех проводов, которые идут от обмотки к встроенному выпрямителю, с приготовленным заранее проводом. Место соединения нужно заизолировать и вывести провод наружу. Далее генератор следует собрать в обратном порядке. Выведенный провод от генератора нужно соединить с измерителем.

Для точности показаний необходимо замкнуть контакт, который идет от масляного насоса.

Проверка работоспособности тахометра

С установкой тахометра все ясно, благодаря изложенным выше инструкциям. Остается выяснить причины неисправностей измерителя. Порой водители могут наблюдать ситуацию, когда стрелка начинает дергаться из стороны в сторону.

Возможно несколько причин неисправности:

при продолжительной работе мотора возникающие вибрации могут испортить прибор;
неисправности, связанные с проводкой: могут отсоединиться наконечники, окислиться контакты, нарушиться изоляция.

Эти повреждения можно определить при визуальном осмотре и устранить. Если неисправен датчик, его нужно заменить.

Схема подключения тахометра ВАЗ-2106

«Шестёрки» комплектовались тахометром модели ТХ-193. Такой тахометр состоит из:

пластикового цилиндрического корпуса со стеклодержателем;
шкалы, разделённой на зоны безопасного и опасных режимов;
лампы подсветки;
миллиамперметра, на валу которого закреплена стрелка;
электронной печатной платы.

Принцип его работы построен на измерении количества импульсов электрического тока в первичной (низковольтной) цепи системы зажигания автомобиля. В двигателе ВАЗ 2106 за один оборот вала трамблёра, соответствующий двум вращениям коленчатого вала, контакты в прерывателе замыкаются и размыкаются ровно четыре раза. Эти импульсы снимаются прибором с конечного вывода первичной обмотки катушки зажигания. Проходя через детали электронной платы, их форма из синусоидальной преобразуется в прямоугольную, имеющую постоянную амплитуду. С платы ток поступает на обмотку миллиамперметра, где в зависимости от частоты следования импульсов, увеличивается, или уменьшается. Стрелка прибора реагирует именно на эти изменения. Чем больше сила тока, тем больше стрелка отклоняется право и наоборот.

Подключение тахометра в карбюраторных ВАЗ 2106

Электрическая цепь счётчика оборотов карбюраторной «шестёрки»

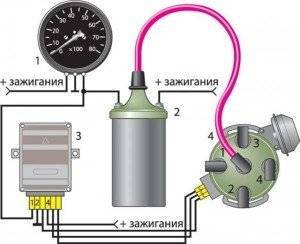

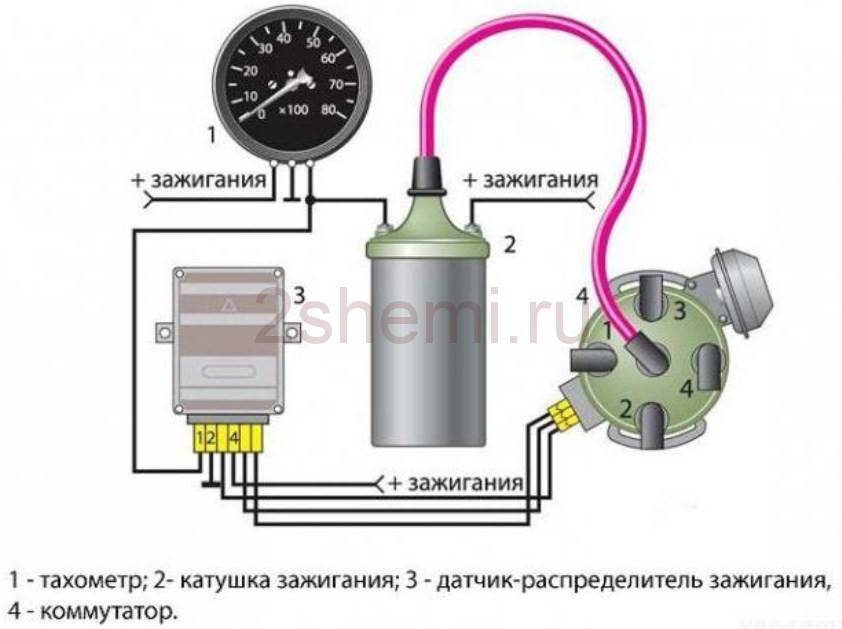

В бесконтактной системе зажигания тахометр подключается не к катушке, а к коммутатору

Подключение тахометра в инжекторных ВАЗ

Нужно учитывать, что цвета проводов и их назначение может отличаться в зависимости от производителя девайса, но для стандартного устройства «TX-193», которое обычно используется в «шестерках», схема такова:

Кабель белого цвета необходимо для соединения подсветки.
Провод красного цвета подключается к замку зажигания, для этого используется предохранитель, этот кабель подает питание при активированном зажигании.
Кабель белого цвета с черной поломкой необходим для подключения к кузову авто.
Коричневый проводок подключается к выводу К+ на катушке.
Проводок черного цвета подключается к реле индикатора зарядного тока. Последний, в свою очередь, установлен справа в моторном отсеке.
Серо-черный кабель необходим для соединения с регулятором давления моторной жидкости, установленным слева от мотора.

Разновидности тахометров

Тахометр информирует о количестве оборотов коленвала, помогающий определить, в какой момент лучше всего переключать передачи. Это дает возможность увеличить срок службы силового агрегата и грамотно его эксплуатировать, так как мощностные и тяговые характеристики двигателя зависят от оборотов коленчатого вала. Кроме того, с его помощью можно точно отрегулировать карбюратор и другие важные устройства на холостом ходу.

Данный измеритель может быть аналоговым, представляющим собой табло со стрелками и цифрами. При приближении стрелки к красной черте, водитель должен переключиться на более высокую передачу. На цифровом приборе информация для водителя выводится на маленький экран (автор видео – Armadil).

Условно устройства можно разделить на два вида:

Штатные. Их устанавливают на заводе, который изготавливает транспортное средство. Помещают его на торпеде.
Выносные. Они являются альтернативным вариантом, если отсутствует заводской прибор. У выносных устройств более точные показания, поэтому их можно использовать для проверки правильности показаний штатных. Иногда их устанавливают в качестве тюнинга.

1. Штатный прибор на пятерке

2. Аналоговое устройство для авто

3. Выносные автомобильные приборы

Установка тахометра может быть выполнена как на бензиновом двигателе, так и на дизельном агрегате.

Еще один самодельный тахометр

Для того чтобы измерять количество оборотов, как мы уже знаем, применяется подсчет импульсов прерывателя или же напряжение от свечей зажигания. Частота этих импульсов связана линейно с частотой вращения мотора. Также можно попробовать организовать индуктивную связь с такой цепью, что и будет продемонстрировано в данном устройстве. В качестве основы для этого варианта используется одновибратор с маркировкой LM 555.

Запуск элемента производится вследствие импульсов со свечей, которые наведены в катушке. Входной контакт используется либо для настройки, либо для подачи сигнала с прерывателя. Для обыкновенного четырехцилиндрового агрегата, частота вращения которого составляет 3000 об/мин, частота составляет 100 Гц. Для 1500 об – 50 Гц. Это дает возможность простой калибровки устройства по частоте. Импульсы, полученные с третьего выхода микросхемы, подаются на стрелочный индикатор. В этой схеме автор использует миллиамперметр. Индикатор покажет напряжение в этой сети. Так как длительность импульсов на выходе микросхемы примерно одинаковая, то напряжение пропорционально частоте, с которой образуются искры. Так, шкалу измерительного прибора можно перерисовать по калибровке. В качестве катушки отличной подойдет головка от старого кассетного магнитофона. Ее следует расположить возле высоковольтной катушки. Чтобы защитить микросхему, можно применить диод под напряжение 12 V.

Какие бывают тахометры

В основном встречаются аналоговые (в виде циферблата со стрелкой) и электронные (дисплей) тахометры. Более экзотичные — выполненные в виде бегущей шкалы на газоразрядных лампах (часто встречаются на автомобилях американского производства), а также механические — наследие самых первых автомобилей.

Механические

Самые первые тахометры, устанавливаемые на автомобили в начале и середине ХХ века представляли собой устройства, связанные напрямую с коленвалом двигателя.

Принцип работы был достаточно прост: на коленчатом валу имелась шестерня, входившая в зацепление с тросовым приводом, который и передавал крутящий момент на катушку, представлявшую собой электромагнит самого устройства. Чем больше оборотов — тем больше возникающая магнитная индукция — тем больше отклоняется стрелка прибора. Все очень просто. Впрочем, и погрешность измерения была достаточно высокой и могла достигать значения до 500 об/мин.

Аналоговые

Дальнейшее развитие, привело к появлению аналоговых тахометров, использующих схожий принцип работы. Отличие заключается в том, что вместо постоянного привода от коленвала, для считывания количества оборотов используется частота подачи энергии на катушку зажигания.

Как это выглядит в работе. Для возникновения искры на свече зажигания, на катушку, преобразующую низкое (12В) напряжение в высокое (от 12000 до 24000В) подается кратковременный импульс низкого напряжения. Этот же импульс подается одновременно и в электрическую схему аналогового тахометра и обмотку электромагнита. Чем больше импульсов поступает на обмотку — тем большая сила индукции возникает — на тем больший угол отклоняется стрелка.

Необходимо заметить, что погрешность аналоговых тахометров может находиться в пределах от 100 до 500 об/мин.

Цифровые

Поскольку цифровые электронные тахометры все больше заменяют своих аналоговых собратьев, не говоря уже о механических, на них остановимся более подробно.

Основной принцип работы цифрового тахометра заключается в измерении и подсчете количества импульсов, поступающих на первичную обмотку катушки зажигания, либо измерении интервала времени, соответствующего этим интервалам и переводе полученной информации в цифровые значения, отображаемые на табло.

Видео — цифровой тахометр с множеством настроек и Shift Light:

Помимо того, что цифровой тахометр оперирует всеми вышеперечисленными значениями, для повышения точности измерения прибор также обрабатывает значения, поступающие с датчика холостого хода и, иногда, датчика коленвала. На рабочем сайте 1xbet достаточно широкая линия: здесь есть около 35 различных видов спорта. Роспись тоже впечатляет, и, конечно же, самое большое количество событий связано именно с футболом

Однако и для других направлений есть из чего выбрать. Также вам стоит обратить внимание на киберспортивные события, поскольку это направление только набирает популярность: игр становится всё больше, как и событий по ним. Делать ставки с 1хбет не только весело и комфортно, но и максимально выгодно. Все данные при этом суммируются, а полученное среднее значение является практически истинным показателем

Поскольку примерно половина от общего количества автомобилей (особенно малолитражные или небольшого класса) не комплектуются штатным тахометром, производители электроники предлагают установочные комплекты для самостоятельного монтажа электронного тахометра.

Простой набор представляет, собственно, сам дисплей, чаще жидкокристаллический со встроенной платой обработки поступающей информации и комплект проводов для подключения к штатным выводам катушки (первого цилиндра при распределенной системе зажигания), а также питания.

Более сложные могут содержать дополнительные датчики холостого хода, а также выносной оптрон. Впрочем, такие комплекты устанавливают с определенной целью — получения полного контроля над оборотами двигателя. Для повседневного использования достаточно и простого комплекта.

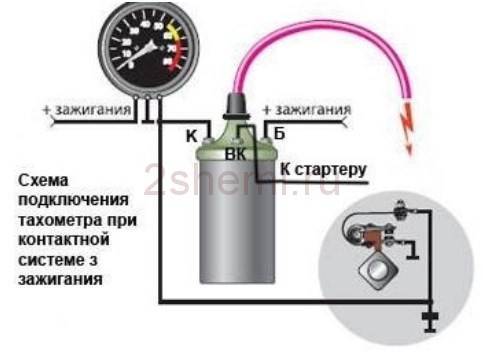

Для ясности, ниже приведена типичная схема подключения электронного тахометра, получающего информации только с катушки зажигания.

Как и описывалось выше, сигнал тахометр получает с контакта К катушки зажигания на которую поступают импульсы низкого напряжения, питание — от клеммы Б катушки зажигания (постоянный +12В при включении зажигания), минус — масса автомобиля.

Еще один вариант схемы подключения тахометра — с использованием информации контроллера («мозгов») автомобиля приведен ниже.

В этом случае, для отображения количества оборотов двигателя используется информация, поступающая от датчика положения коленчатого вала и обработанная контроллером.

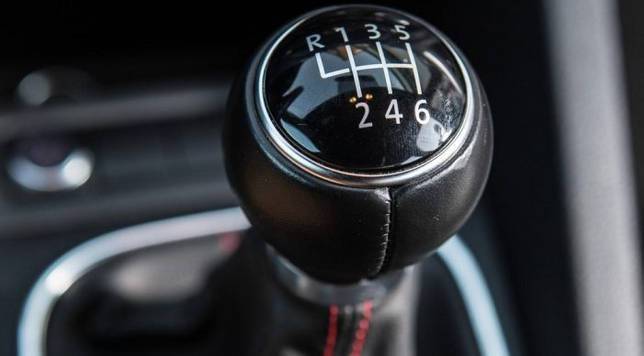

Когда выполнять переключение

Переключение должно осуществляться плавно, но одновременно быстро.

Многих справедливо интересует, когда именно нужно осуществлять переход с одной скорости на другую. Хотя машины и коробки есть разные, существует усредненные показатели. А именно:

Первая скорость предназначена в основном для старта, и для активной езды не используется. Актуальная скорость здесь от 0 до 20 километров в час;
Вторая скорость разгонная и служит для передвижения на малой скорости в диапазоне от 20 до 40 километров;
На третью водитель должен переходить, когда требуется разогнаться с 40 до 60 километров в час;
Четвертая подходит для скоростей от 60 до 80 километров в час;
Пятая и шестая скорость для движения более 80 километров в час.

Эти цифры условные и средние, поскольку существует целый ряд других факторов, влияющих на езду.

Представленная схема актуальна для машин, которые не нагружены и движутся по дороге без сопротивления в виде песка, глубокого снега или крутого подъема. Если же такие сопротивления есть, тогда переходить на следующую передачу рекомендуется немного позже.

Автомобилисты и автоинструкторы разработали полезную памятку, которую рекомендуют запомнить новичку. Суть заключается в следующем:

Первую передачу всегда рекомендуется использовать исключительно для того, чтобы тронуться с места;
После старта следует сразу же включать вторую скорость;
Вторая передача служит в качестве разгонной скорости на МКПП;
Третья является оптимальной при обгонах;
Четвертая лучше всего проявляет себя при езде в городских условиях;
Пятая и шестая служат для скоростных трасс, шоссе и автомагистралей.

Также при необходимости вы можете осуществлять переключение не по порядку, сбрасывая с высшей на низшую, чтобы затормозить двигателем.

В сети есть целый ряд наглядных видео о том, как на автомобиле с механикой следует правильно орудовать рычагом переключения скоростей. Детально рассматриваются как повышенные, так и пониженные передачи.
