Сколько трансмиссионного масла в автоматической коробке передач и вариаторе

Практические советы по выбору масла в АКПП Nissan Juke

Автомобили указанной марки оснащаются вариаторами Jatco, рассчитанными на 120-200 тысяч километров пробега. Полный ресурс вырабатывается при условии своевременного и правильного обслуживания транспортного средства. Немаловажную роль играет замена и пополнение трансмиссионной смазки.

Для вариаторной КПП «Ниссан Жук» нехватка рабочей жидкости губительна, так как в конструкцию входит много подвижных деталей. Некачественная и несвоевременная обработка приводит к нарушению в работе всего узла. Кроме того, правильно подобранная марка предотвращает проскальзывание элементов коробки.

Оригинальное масло

Рекомендуемая производителем смазка для вариатора Nissan выпускается в двух типах упаковки с постепенным переходом на новый вариант с ручкой и соответствующей маркировкой (объем – 5 литров). В таблице приведены компоненты, входящие в стандартный комплект обслуживания трансмиссии КПП Juke.

Наименование	Маркировка
Оригинальная смазка	CVT Fluid NS 2
Фильтр грубой очистки вариатора АКПП	317283JX0B|317283JX0C
Прокладка поддона	313973JX0A
Фильтрующий элемент масляного охладителя	317263JX0A
Прокладка корпусной части	315263JX3A
Уплотнитель пробки слива на поддоне	11026JA00A

К особенностям рекомендуемой рабочей жидкости относится низкая степень окисления, что позволяет эксплуатировать авто длительное время при температурных и нагрузочных перепадах.

Среди оригинальных масел для «Ниссана»:

1. NS 1 – синтетический состав первой генерации для вариаторов «Жатко», предназначен для машин до 2006 года производства.
2. NS 2 – ориентировано на коробку Hyper, кроме АКПП Nissan Juke подходит для «Мурано», «Х-Трейл», «Кашкай», «Тида» и других модификаций, выпущенных после 2006 г.
3. NS 3 – для вариаторов последнего поколения (CVT 7 и 8), применяется на моделях, изготовленных после 2012 г.

Аналоги

Настоятельно не рекомендуется использовать другие марки трансмиссионных составов. Если иногоо решения, как использовать аналоги, нет, доверьтесь профессионалам. Жидкость должна соответствовать следующим требованиям:

• цвет – зеленый или красный;
• плотность (при 15 °C) – 0,852 г/куб.см;
• потеря свойств текучести — -45 °C;
• минимальная/максимальная вязкость (рабочий индекс) – 30,93/7,007 кв.мм/с (197-199);
• кислотное число – 0,84 мгКОН/г.

Несколько наименований аналогов, идентичных по характеристикам NS Nissan Juke:

• Totachi 4562374691261;
• Addinol 4014766250933;
• ELF CVT;
• Ravenol ATF;
• Aisin 7004;
• ZIC 162631;
• Mitasu MJ-326-4.

Mitsubishi ASX 1.8 (Мицубиси АСХ) замена масла в вариаторе своими руками. Фото и видео инструкция

На обслуживание к нам приехал автомобиль Mitsubishi ASX (Мицубиси АСХ), с двигателем 1.8 литра, 2013 года выпуска, передний привод, пробег 202 тыс.км., необходимо произвести замену масла в вариаторе, помимо этого заменим фильтр теплообменника и самого вариатора. Просмотрев эту фото и видео инструкцию, вы сможете повторить всё своими руками в гаражных условиях.

Процесс замены масла в вариаторе Mitsubishi ASX

Вариатор у владельца стал вести себя немного проблемно, у него есть «затягивание» при включении передач. Если включить передачу и дать газу, происходит удар. Первая замена масла была произведена на 130 тыс.км. пробега. На сегодняшнею замену было приобретено 8.8 литров нового масла CVT Fluid J4 артикул для заказа MZ320185 .

Приступаем к работе, поднимаем машину, демонтируем левое переднее колесо. Вытаскиваем клипсы и убираем пыльник колеса. Подставляем вниз ёмкость для отработанного масла, головкой на 19 откручиваем сливную пробку:

У нас стекло около 4 литров. После закручиваем пробку обратно на место. Берём воронку с носиком, вставляем её в отверстие для щупа и заливаем 3 литра нового масла:

Можно не вытаскивая воронку запускать двигатель. На стоячей машине держа педаль тормоза, включаем попеременно каждую из передач и задерживаемся на ней секунд на 10-15. Глушим двигатель. Снова лезем под машину и откручиваем сливную пробку, сливая залитое масло. После того как стечёт масло, начинаем откручивать поддон, делаем это при помощи головки на 10.

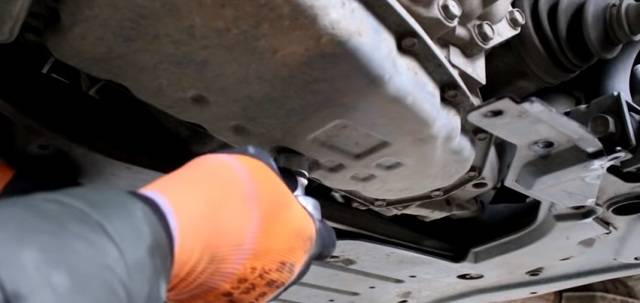

Головкой на 10 откручиваем фильтр вариатора:

Пока будут стекать последние капли с вариатора, переходим к теплообменнику. Головкой на 10 выкручиваем 4 болта его креплений:

Возможно вам понадобится гибкий удлинитель, чтобы подобраться к двум верхним его болтам. Отводим теплообменник в сторону, с помощью длинных зажимов достаём его фильтр:

При снятии фильтра обратите внимание на его резинку, если она не снялась вместе с фильтрующим элементом, значит осталось в автомобиле, обязательно её удалите. Новый фильтр сразу идёт с новым уплотнительным кольцом

Новый фильтр теплообменника ставим оригинальный, его номер для заказа 2824A006. Ставится он очень просто руками:

Новый фильтр сразу идёт с новым уплотнительным кольцом. Новый фильтр теплообменника ставим оригинальный, его номер для заказа 2824A006. Ставится он очень просто руками:

Переходим к замене прокладки теплообменника, новая у нас оригинальная от Мицубиси, артикул для заказа 2920A096. Демонтируем старую при помощи плоской отвёртки:

Берём очиститель карбюратора и промываем паз, после этого насухо протираем. Устанавливаем новое резиновое кольцо в паз. Аккуратно заводим теплообменник на место и прикручиваем болты.

Возвращаемся к вариатору, ставим на него новый фильтр, у нас он фирмы Asakashi отзывы, номер для заказа JT406K.

В комплекте с фильтром идёт новая резино-пробковая прокладка поддона, но мы её устанавливать не будем, предварительно заказали оригинальную, её номер для покупки 2705A096.

Если у вас есть динамометрический ключ, то закручивать болты крепления необходимо с усилием 9 H-m.

Прежде чем устанавливать новую прокладку поддона, смоем остатки масла при помощи очистителя карбюратора, затем насухо вытираем чистой тряпочкой. Также тщательно очищаем поддон и магниты.

Накидываем прокладку на поддон и наживляем её. В прокладке и поддоне есть направляющие по бокам. Болты поддона закручиваем с усилием 9 H-m.

Оригинальная прокладка профилированная, держим отлично, не потеет, нет необходимости мазать её герметиком.

Опускаем автомобиль и смело заливаем 4 литра нового масла для вариатора. Запускаем двигатель, смотрим чтобы снизу не было никаких подтёком, прогреваем до рабочей температуры и выставляем уровень. В нашем случае нам пришлось долить ещё больше литра.

Сколько масла заливать в коробку-автомат

Обычно многие владельцы не понимают, почему при общем объеме, например, 8 литров, в коробку при замене залили всего 5-6. Помните, все зависит от способов замены, которые мы рассматривали выше. Если менять ATF жидкость только частично, тогда и объем потребуется меньший.

Аппаратная же замена может даже превышать заправочные объемы, так как жидкость циркулирует по системе до того момента, пока из коробки не начнет выкачиваться чистое прозрачное масло.

Простыми словами, определившись со способом замены, можно рассчитать, сколько потребуется смазочной жидкости. Еще желательно всегда иметь в запасе ATF на долив, так что оптимальной рекомендацией к приобретению в плане объема можно считать 9-10 литров масла для большинства АКПП для замены и формирования небольшого запаса.

Как промыть АКПП самостоятельно

Итак, полностью промывать АКПП рекомендуется в тех случаях, когда жидкость АТФ была сильно загрязнена, масло в коробке давно не менялось, в целях профилактики и т.д.  При этом промывка  АКПП своими руками является вполне доступной процедурой и вполне может быть выполнена в условиях гаража. Отметим, что существует несколько доступных способов промывки, которые обычно совмещают с заменой масла в АКПП.

Первый способ заключается в том, что сначала из коробки сливается отработка, затем выполняется замена фильтра АКПП, потом коробку промывают, масло снова сливается, после чего ставится чистый фильтр, заливается новая порция жидкости строго по уровню.

Чтобы реализовать такую задачу, потребуется иметь  12-15 литров жидкости ATF или Dexron. При этом не рекомендуется смешивать разные жидкости и продукты в целях экономии. После того как старое масло было слито, заменен масляный фильтр и поддон АКПП установлен на место, в коробку заливается свежее масло.

Затем к системе охлаждения АКПП подключается промывочный аппарат (патрубки аппарата соединяются с системой в местах, где подключается радиатор АКПП). После этого двигатель заводят, затем агрегат работает 10-20 минут.

После ДВС можно глушить, подождать некоторое время, пока масло стечет  в поддон, повторно снять поддон, слить масло, снова заменить фильтр АКПП. По окончании меняется прокладка сливной пробки АКПП, прокладка поддона или наносится герметик.

Аппарат остается подключенным к системе охлаждения. Далее нужно снова завести мотор,  позволить залитому ранее маслу пройти по системе несколько кругов. Во время промывки нужно также включать разные режимы АКПП,  чтобы масло растекалось по разным каналам и магистралям, очищая все детали АКПП.

После того, как вытыкаемая из аппарата жидкость станет  полностью чистой, а количество заливаемого масла будет равно тому количеству, которое вытекает, можно считать процесс оконченным. Такой способ промывки и замены масла в АКПП принято называть полнопоточным.

Теперь рассмотрим более простой способ, так как промывка АКПП в этом случае не представляет ничего сложного. Фактически, процедура частично похожа на промывку двигателя, когда используются специальные промывочные средства, которые заливаются прямо в отработку. Простыми словами, промывка добавляется в старое масло. Единственное,  как и в первом случае, требуется  иметь в распоряжении промывочный аппарат, который подключается к патрубкам системы охлаждения АКПП.

В двух словах, коробка прогревается, в прогретое старое масло заливается промывка, затем подключается аппарат.  После этого  нужно завести двигатель, селектор АКПП выставляется в положение  P «паркинг» или «нейтраль» N. Пока двигатель работает, масло циркулирует по системе, происходит очистка.

После того, как масло с добавками очистило агрегат, промывку можно считать завершенной

 Затем отработка сливается, причем важно  удалить из агрегата максимально возможное количество масла. Теперь остается только залить свежее масло по уровню. Как видно, это способ проще, так как не нужно дважды заливать и сливать жидкость (сначала удалять отработку, затем промывку) и менять фильтры АКПП до промывки и после

Как видно, это способ проще, так как не нужно дважды заливать и сливать жидкость (сначала удалять отработку, затем промывку) и менять фильтры АКПП до промывки и после.

Еще отметим, что в некоторых случаях также  используется специальное промывочное масло АКПП, содержащее специальные добавки. Данное решение заливается в АКПП после слива отработки, затем, по окончании процесса очистки, промывку нужно слить и залить свежее масло, предварительно заменив фильтр коробки-автомат.

Промывка автоматической коробки передач (АКПП) соляркой, бензином или керосином также является доступным способом. При этом без острой необходимости применять такое решение на практике не рекомендуется, так как некоторые АКПП могут оказаться предельно чувствительными к тому, что залито в агрегат, то есть выйти из строя или начать работать некорректно.

Если говорить о самой промывке, вся суть сводится к тому, что из коробки сливается часть масла, доливается керосин, затем двигатель запускается и работает 15-20 минут. После этого мотор глушат, сливают еще часть масла, повторно заливается керосин. Однако дальше мотор не запускается, смесь масла и керосина остается в коробке на 1-2 часа.

По окончании смесь АТФ и керосина сливается в максимально возможном количестве, затем производится промывка обычным маслом. Далее это масло также нужно слить, после чего меняется фильтр АКПП и заливается свежая трансмиссионная жидкость.

https://youtube.com/watch?v=oMEqXXPmdU0

Сколько масла для коробки автомат брать?

Итак, если вы решили менять масло частично, то:

• Для классической АКПП или вариатора вам понадобится около 5 литров жидкости. Если вы меняете масло первый раз, возьмите лучше все 5,5 – 6 литров, ибо по неопытности что-то куда-то может пролиться или потеряться.
• С роботизированными коробками все немного сложнее. Для примера возьмем популярные «ВАГовские» DSG. В «мокрую» шестиступенчатую DSG 6 нужно заливать все те же 5 литров, а вот для «сухой» DSG 7 хватит всего одного литра масла для механической части и еще 1 литр масла для мехатроника нужно будет залить в, собственно, сам мехатроник.

Если же вы хотите поменять масло полностью, то цифры для этих схем будут уже другие;

• Для обычной АКПП или вариатора нужно взять уже 12 литров масла;
• Для «мокрого» робота потребуется около 9 литров, а для «сухого» – 2 литра в механику и все тот же 1 литр в мехатроник.

На этом, собственно, все. В том, сколько нужно масла для замены в АКПП, мы разобрались. Но впереди еще долгий и тернистый пусть – это масло  правильно залить. Но это уже совсем другая история

atfg052513a2 сколько надо масла в коробкуакпп масло фильтрвиды масел для акппзамена масло акпп ценакакое масло для акппколичество масла в акппкоробка автомат какое масло литькупить масло для акппкупить масло для вариаторакупить масло для коробки автоматмасло акпп заменамасло для DSGмасло для вариаторамасло для коробки автоматсколько литров масласколько масла нужно для замены в акппсколько нужно масло акпп

Полная замена масла в вариаторе

Сразу разделим «фирменный» и «любительский» способы. На сервисной станции используется специальная станция откачки и нагнетания жидкости. Процедура чистая и достаточно быстрая. Разумеется, не бесплатная для владельца машины.

При этом надо понимать: как бы презентабельно не выглядела «супер-мега» установка для вакуумной (турбированной и пр.) замены трансмиссионки – это не более чем насос и две канистры.

Полная замена масла в вариаторе Ниссан

Иногда, для наглядности устанавливается банальный водомер (простите, прибор учета количества протекающего масла для вариатора). Никаких технических изысков: надо просто знать, куда вставить приемную трубку со шлангом.

Так или иначе, сначала оператор откачивает практически 100% отработки, затем заливает свежее масло. После осушения вариатора, не помешает снять поддон, произвести осмотр внутренних полостей, и заменить фильтр (он внутри поддона).

Замена фильтра

Разумеется, все эти процедуры можно выполнить в гаражных условиях.

• откачать жидкость можно насосом/шприцем/пластиковой бутылкой;
• для откручивания поддона и осмотра тоже не требуется оканчивать автомобильный техникум;
• замена масляного фильтра не сложнее, чем аналогичная процедура для моторного масла.

Единственная операция, которую не всегда можно провести самостоятельно – обнуление электронного счетчика «старения» масла. Выше по тексту мы рассказывали, что электроника меняет давление в цилиндрах шкивов по мере ухудшения характеристик масла.

При проведении регламентных работ межсервисный интервал надо сбросить на «0». Для этого применяется дилерский сканер, или его китайский аналог, который есть в гараже любого водителя, самостоятельно обслуживающего свой автомобиль.

Типы автоматических трансмиссий. Типы АТФ

В современном автомобилестроении распространены несколько типов автоматических коробок, работающих на разных принципах и, соответственно, предъявляющих разные требования к свойствам жидкостей.

Гидромеханическая АКПП — старейший тип автоматов, так сказать, классика жанра.

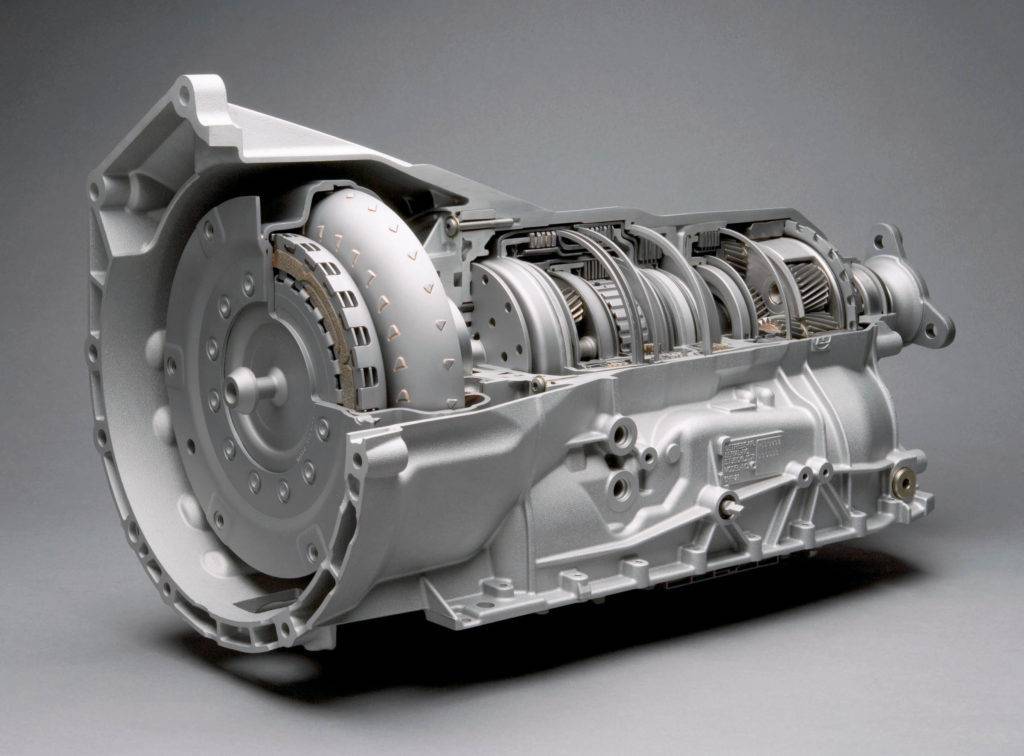

Гидротрансформаторная коробка-автомат

Имеет гидротрансформатор, который выполняет функции сцепления и увеличения крутящего момента. Именно в этих коробках АТФка используется как гидромасло в большей степени: в гидротрансформаторе и в гидравлической плите управления переключением передач. Плюс модификация трения в фрикционах. Как правило, в такие коробки заливаются ATF Dexron 2D (низкотемпературный вариант — это 2E), Dexron 3, либо Dexron 6. Что именно, зависит обычно от возраста машины, поскольку классификация Дексронов идёт по степени улучшения эксплуатационных качеств. Для ознакомления с классификацией трансмиссионных масел есть подробная статья.

Робот (механика с автоматическим сцеплением) — сама коробка принципиально не отличается от механической, автоматизировано сцепление и переключение передач.

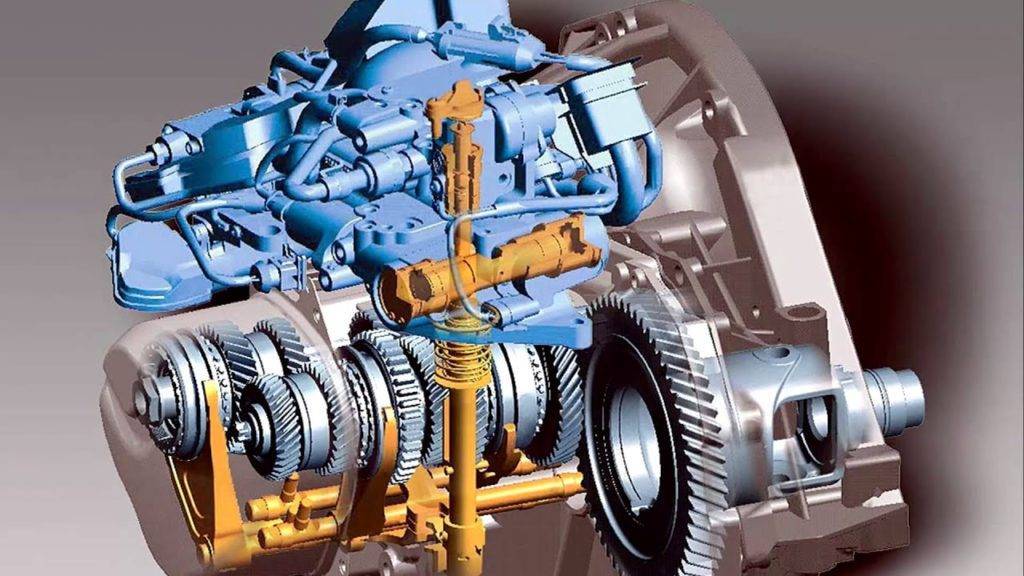

Коробка-робот

Робот с двумя сцеплениями (Direct Shift Gearbox (DSG) у VW, Powershift у Форда, S-tronic у Ауди) — набирающая популярность коробка-автомат, является технологическим продолжением коробки-робота без присущих тому толчков и несвоевременного переключения передач при агрессивном стиле езды.

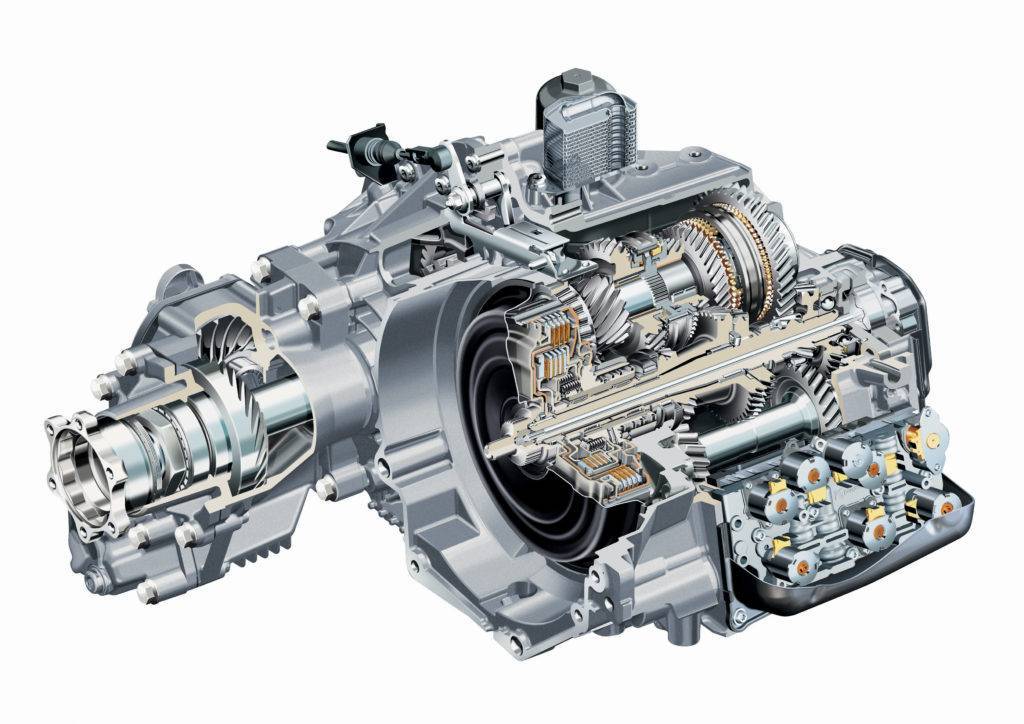

Коробка-робот с двойным сцеплением (DSG)

Бывает с «сухим» или «мокрым» сцеплением («мокрое» функционирует в соприкосновении с системой смазки КПП). По аналогии с обычным роботом масла могут рекомендоваться как МКППшные, так и ATFки в зависимости от конкретной конструкции. Общее место — меньшая вязкость жидкости для лучшей работы гидравлической части КПП.

Вариатор (Continuosly Variated Transmission) — бесступенчатая коробка-автомат, «переключение» происходит путём изменения радиусов дисков, связанных клиновым металлическим ремнём, передающих/принимающих усилие на ведущем и ведомом шкивах.

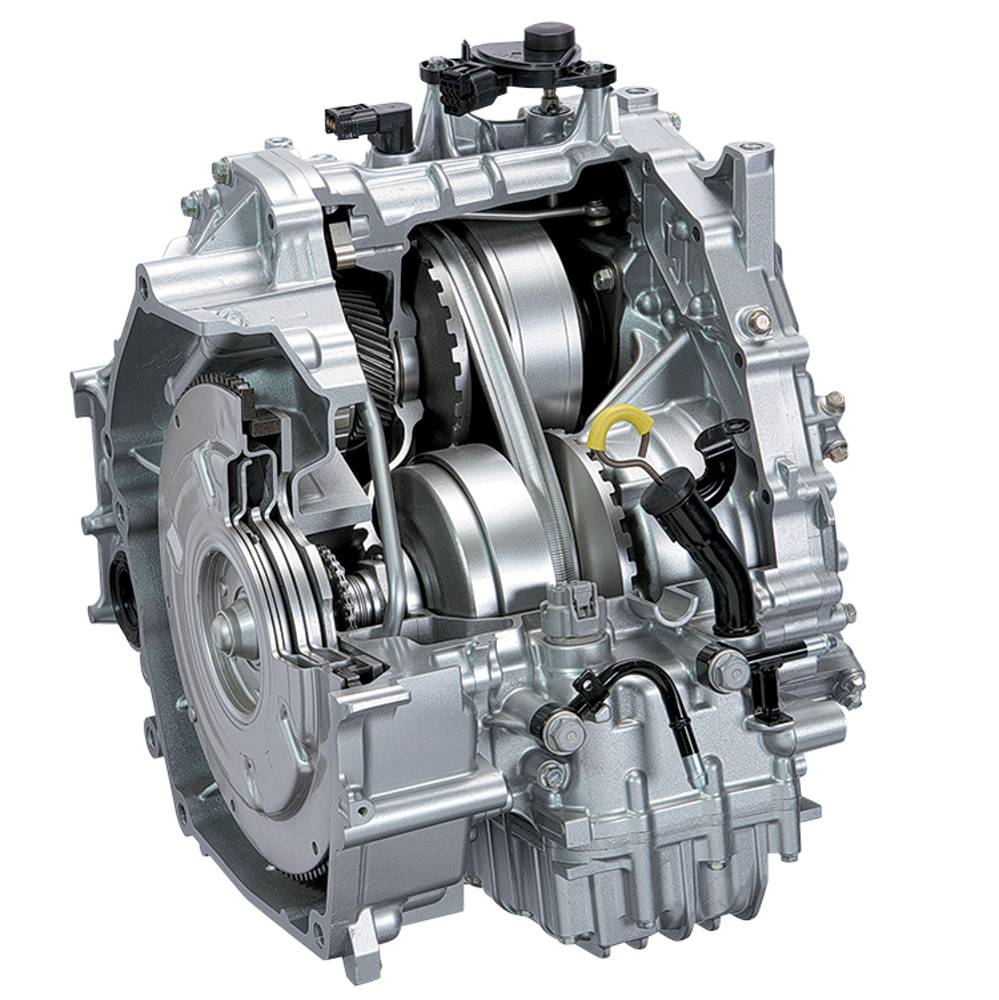

Вариатор (CVT)

Кстати, существует несколько принципиальных схем устройства вариаторов, но в автомобилях в абсолютном большинстве случаев используется клиноременная и, как её подвид, клиноцепная схемы.Рисунок ЦВТ.Очень интересная конструкция, и непривычные ощущения при езде.

Несмотря на мнение о ненадёжности подобных коробок, мне эта трансмиссия нравится больше всего в силу простоты обслуживания (жидкость без проблем заменяется самостоятельно, если нет гидротрансформатора), топливной экономичности по сравнению с гидротрансформаторной АКПП и те самые необычные ощущения при езде, когда машина плавно разгоняется без увеличения оборотов двигателя.

О ненадёжности могу сказать, что, возможно, дело в конкретном производителе автомобиля, но я на японском хондовском вариаторе наездил около 200 тыс. км (при этом взяв машину уже с пробегом 150 тыс., в том числе и по России), без каких-либо проблем с вариатором. Единственное требование — относительно более частая замена (каждые 20 тыс. км), чем в других типах коробок-автоматов. Ну и заливал рекомендуемый оригинал в качестве ATF (Honda Multi Matic Fluid, HMMF, кому интересно). Также отмечено, что вариаторы стали более надёжными с течением времени, поскольку за время, прошедшее с их внедрения производителями была подобрана оптимальная конструкция и материалы. Вышеупомянутый варик стоял на японке 2003 года.

Какое масло использовать

Когда появляется потребность провести технический осмотр машины, то замена масла в АКПП может оказаться крайне необходимой. Чтобы точно установить какую техническую жидкости необходимо заливать, рекомендуется позвонить в технический центр, который обслуживает данный тип авто. Идеальный вариант – если это будет официальный дилер.

Каждая автоматическая коробка нуждается в своей технической жидкости.

1. Как пример, можно сказать о машинах «Мерседес», в которых используется для масла в коробке автомат субстанция, которая произведена этим же концерном;
2. Машины BMW применяют масло, выпускаемое под брендом «ZF»;
3. Машины Audi или Volkswagen используют масло «Esso;
4. Тойота, Ниссан, и Лексус заливают в АКПП жидкость «ATF».
5. Все это стоит немалых денег, и поэтому существуют на рынке «реплики», которые заменяют фирменные продукты. Стоимость работы по замене масла и его покупка в фирменном магазине может многим показаться чрезмерно завышенной.

Основные параметры смазок

Занимаясь самостоятельным подбором трансмиссионного масла по марке автомобиля, стоит ознакомиться с основными характеристиками смазок и системой их классификации. Также большое значение при выборе масла имеет температура за бортом авто. Так смазочные материалы, разработанные на зиму, содержат в своем обозначении букву «W», к примеру, 80w, 85w. Летние же классы смазок маркируются только цифровым обозначением, например 240, 260. Всесезонные смеси объединяют маркировку трансмиссионных жидкостей на лето и на зиму, к примеру, 85w-140. Предпочтительно использовать всесезонные смазочные материалы, так как их не нужно заменять в зависимости от сезона.

Классифицируются трансмиссионные смеси в зависимости от количества используемых в них присадок. Соответственно жидкости класса GL-1 состоят из базовой основы без присадок, а смеси высшего класса, например GL-5 содержат большое количество присадок и обеспечивают смазке антиизносные, противозадирные, антикоррозийные и другие свойства. Узнать какой класс смазки необходим для конкретной модели авто можно в инструкции по эксплуатации машины. Если такая документация отсутствует, можно воспользоваться интернетом. Для этого достаточно вбить vin код и по нему отыскать информации об автомобиле (тип коробки и параметры смазки).

Рекомендуем посмотреть видео о подборе масел для коробок переключения передач:

Определяемся с количеством масла в АКПП.

Главное – это знать, что у вас за коробка установлена. Что касается автоматических трансмиссий, то есть три варианта на выбор:

1. Классическая АКПП с гидротрансформатором и с планетарными рядами в механической части.
2. Вариатор.
3. «Робот». Схема наиболее подобная обычной механической КПП. Если со схемой вашей трансмиссии вы определились, то дальше вы должны решить, каким методом вы будете менять жидкость в АКПП. Тут варианта уже два:

1. Метод частичной замены. Самый популярный и достаточно простой. Частичным он называется за то, что в его процессе меняется не все масло. Примерно половина объема сливается, и половина еще остается во всяких укромных уголках коробки. И это не есть плохо. Лучше менять масло в АКПП таким образом, но делать это регулярно, примерно каждые 40 – 60 тысяч километров пробега.
2. Но масло можно и поменять полностью, такой метод, логично, будет называться «полным». В этом случае трансмиссионная жидкость будет меняться уже при помощи специального аппарата-насоса. Метод этот, конечно, хороший, но имеет все же пару недостатков и вопросов к нему. Во-первых, он противопоказан для коробок с пробегом за 100 тысяч. Иначе насос может вымыть грязь и отложения туда, где им совсем не место. В гидроблок, например.

Кроме того, более эффективной все же оказывается регулярная частичная замена, нежели полная замена масла и промывка «раз в столетие». Это более инвазивная операция, и от того более рискованная. В любом случае, когда со всеми этими параметрами мы с вами определились, давайте приступим непосредственно к покупке масла.

Toyota Rav4 масло в вариатор K111/K112

Начиная с 2010 года японский автопроизводитель начал устанавливать на Toyota Rav4 вариативные коробки переключения передач(вариаторы) модификаций K111 и K112, разработанные компанией Aisin Warner. Данные автоматы работают исключительно с 2 и 2.4 и 2.5-литровыми двигателями внутреннего сгорания. Что же касается трансмиссионной жидкости, то заливать в них компания Toyota рекомендует исключительно трансмиссионную жидкость с допуском CVT Fluid TC или CVT Fluid FE. Так до 2012 года в вариаторы данной линейки заливалось оригинальное масло Toyota CVT Fluid TC. А после 2012 года — улучшенная трансмиссионная жидкость Toyota CVT Fluid FE. В качестве же аналогов стоит выделить Liqui Moly Top Tec ATF 1400 и ZIC CVT MULTI.

Toyota CVT Fluid TC	4 литра Артикул: 08886-02105 Средняя цена: 4500 рублей
Liqui Moly Top Tec ATF 1400	1 литр Артикул: 8041 Средняя цена: 1750 рублей
Toyota CVT Fluid FE	4 литра Артикул: 08886-02505 Средняя цена: 5000 рублей
ZIC CVT MULTI	4 литра Артикул: 162631 Средняя цена: 3000 рублей 1 литр Артикул: 132631 Средняя цена: 1000 рублей

Гидравлическая АКПП

Классическая схема реализации коробки-автомат. Крутящий момент передается на колеса посредством давления рабочей жидкости (трансмиссионного масла), то есть механически они никак не связаны.

На сегодняшний день такая схема до сих пор используется весьма активно, однако и она, разумеется, подверглась усовершенствованиям. Электронные блоки управления позволяют таким коробкам реализовывать спортивный, зимний, экономичный режим и даже режим ручного переключения передач. Более того, они способны адаптироваться под характер вождения водителя.

Селектор переключения передач на гидравлических коробках привычен и понятен.

Селектор переключения передач на гидравлических коробках

P – режим парковки, коробка блокируется;

N – нейтральная передача, на ней можно транспортировать автомобиль;

R – режим заднего хода;

L – движение на первой передаче;

S – движение до второй передачи;

Sport – спортивный режим эксплуатации, передачи переключаются на более высоких оборотах;

Snow – машина будет трогаться со второй передачи, на более высоком крутящем моменте, что позволит снизить пробуксовки и проще преодолевать снежные и ледяные препятствия;

Eco – режим экономии, у разных автокомпаний реализован по-разному;

В зависимости от способа реализации управления коробки разделяются на гидравлические и электрогидравлические. В гидравлических АКПП переключение передач осуществляется с помощью давления центробежным регулятором скорости вращения первичного вала. В электрогидравлических АКПП передачи переключаются от электрического сигнала блока управления, который задействует гидравлические элементы.

Ручное включение передач на АКПП, более известное как Типтроник, появилось относительно недавно.

Ручное включение передач на АКПП — Типтроник

Первые удачные разработки принадлежат специалистам Ауди. Есть похожие варианты от БМВ и Вольво. Типтроник в полной мере не обеспечивает ручное управление КПП, электронный блок управления все равно делает свою работу и не позволяет водителю совершать ошибки.

К плюсам такого вида КПП можно отнести:

• возможность работы с различными двигателями (бензин, дизельное топливо);
• наличие дополнительных режимов;
• комфорт и надежность (конечно, если сама модель коробки сделана нормально);
• коробка может переключаться на предельной мощности двигателя;
• отсутствует откат при начале движения с места на подъеме;
• запустить двигатель на передаче невозможно, что дает дополнительную безопасность;
• электронные системы управления и гидротрансформатор хорошо защищают двигатель от ошибок водителя, продлевая его ресурс.

К минусам можно отнести:

• повышенный расход топлива;
• некоторую потерю мощности от двигателя, связанную с конструктивными особенностями и способом передачи момента;
• возможность запуска двигателя только при помощи стартера (нельзя запустить с «толкача»);

Замена масла в АКПП

• более высокую стоимость по сравнению с механической коробкой передач;
• динамика разгона некоторых моделей АКПП оставляет желать лучшего (вследствие неверных настроек и расчетов изготовителей, в основном это касается самых бюджетных моделей машин);
• необходимость следить за состоянием и уровнем масла. Без надлежащего уровня масла АКПП просто не будет работать.

Надежность и ресурс АКПП «классического» типа

Коробка АКПП или гидротрансформаторный автомат (автоматическая коробка с гидротрансформатором) появилась немногим позже, чем механика. Другими словами, такой автомат был создан еще в начале эпохи автомобилестроения.

Конструкция используется давно, проверена временем, также в процессе эволюции агрегат претерпел множество доработок. Прежде всего, в устройстве АКПП использована планетарная передача (планетарный ряд). Общий принцип работы основан на том, что рабочим телом в АКПП является масло (специальная трансмиссионная жидкость ATF).

Если просто, в автоматах такая жидкость под давлением циркулирует в специальной плите (гидроблоке), который имеет множество каналов. Благодаря наличию клапанов в каналах гидроблока (в старых версиях механических, а в современных АКПП электромеханических соленоидов) удается перераспределять жидкость так, чтобы она воздействовала на исполнительные механизмы (фрикционы). Последние отвечают за включение передач.

Также автоматы данного типа не имеют привычного механического сцепления фрикционного типа. Эту функцию выполняет отдельное устройство под названием гидротрансформатор. В ГДТ крутящий момент от двигателя передается через указанную выше рабочую жидкость ATF.

Как показывает практика, ресурс такого автомата заметно выше, чем у аналогов, и вполне может доходить до отметки около 200-250 тыс. км. и выше. В некоторых случаях простые АКПП ходят до 500 тыс. км. без ремонта.

Минусом является то, что агрегат нуждается в большом количестве трансмиссионного масла, требователен к его уровню. Также «классические» АКПП необходимо регулярно обслуживать (масло полностью меняется каждые 50-60 тыс. км. пробега, требуется замена фильтров АКПП, промывка агрегата, чистка радиатора охлаждения автомата и т.д.).

Еще нужно отметить, что подобные автоматы расходуют больше топлива, чем другие типы АКПП, по причине потерь в ГДТ, а также не способны долго работать в условиях высоких нагрузок (пробуксовки, езда по бездорожью и т.п.). Также добавим, что сегодня автопроизводители стремятся осознанно снизить ресурс коробок данного типа, предлагая потребителям так называемые «необслуживаемые» АКПП.

Если следовать указаниям производителей: не прогревать АКПП перед поездкой, не менять масло в автомате или выполнять замену  жидкости и фильтров  только раз в 100-150 тыс., тогда ресурс агрегата значительно сокращается.

Приступаем к монтажу

Что нам для этого понадобится? Помимо самого теплообменника, стоит приобрести крепежные элементы и маслостойкие армированные шланги длиной в 1,5 метра.

Также нам понадобится масляный термостат. Он нам нужен для того, чтобы зимой жидкость не переохлаждалась. Масло в АКПП должно работать в режиме от 75 до 90 градусов Цельсия. Все, что будет ниже или выше этих значений, является недопустимым

Обращаем внимание на то, что при установке дополнительного масляного радиатора АКПП (универсальный он будет или нет, не имеет значения), стоит включить в цепь термостат. Он будет перекрывать холодные потоки масла

Таким образом, жидкость быстрее прогреется до рабочих температур зимой, и вы будете ездить на работоспособной теплой коробке.

Рассмотрим особенности установки на примере автомобиля «Субару Форестер». Итак, сперва нам нужно определиться со схемой монтажа. Опытные автомобилисты не рекомендуют устанавливать дополнительный теплообменник в приемную магистраль заводского охладителя. Это решение является бесполезным, поскольку на выходе из заводского радиатора мы получим горячую АТФ-жидкость, нагретую до 95-100 градусов. Но каким способом его устанавливать? Наиболее верный вариант – установка элемента в возвратную магистраль, которая находится на пути из заводского радиатора в автоматическую коробку.

Разобравшись со схемой установки, приступаем к демонтажу облицовки кузова. Сперва необходимо снять фару с водительской стороны и бампер. Далее следует вынуть из расширительного бачка трубку и снять крепления основного радиатора. Он установлен на передней панели.

Поскольку рядом у нас находится и радиатор кондиционера, нельзя допустить, чтобы оба охладителя были рядом между собой. Для этого используем 3-мм проставки и наклеиваем тефлоновые пластины на крепежные элементы дополнительного радиатора АКПП. При установке элемент может встать с перекосом. Чтобы избежать этого, необходимо подрезать пластиковые клипсы стяжек. При установке последние должны пройти через соты охладителя кондиционера и штатного теплообменника. На выходе стяжки фиксируются шляпкой. Такой крепеж осуществляется в четырех точках.

Но на этом установка радиатора масляного АКПП не заканчивается. Далее необходимо извлечь бачок радиатора. Он крепится на двух болтах. Затем следует открутить три винта крепления планки с вентиляторами. Так мы получим свободное место для подтяжки шляпок изнутри радиатора. В правой части бампера видим две масляные магистрали. Нам нужна возвратная. Распознать ее легко – она находится дальше от «кормы». Снимая патрубок, будьте готовы к разбрызгиванию АТФ-жидкости. Ее лучше заткнуть самодельной пробкой либо подставить под шланг чистую емкость. Далее подключаем масляный термостат. Необязательно сверлить крепления – достаточно закрепить его на двух строительных стяжках.

Какое масло выбрать для автоматической коробки передач своего авто

Узнать, какое масло необходимо заливать в АКПП своей машины, можно следующими способами:

• Осмотреть щуп передаточной коробки. В некоторых случаях на нем указывают нужный тип состава.
• Заглянуть под капот – там находится специальная табличка с необходимой информацией.
• Ознакомиться с книжкой по эксплуатации авто.
• Позвонить официальному дилеру.
• Найти сайт модели своего авто или посетить специализированный форум.

Книжка по эксплуатации содержит информацию по всем маслам и жидкостям, которые необходимы для эксплуатации силового агрегата.

Стоит перечислить список популярных брендов:

• Мерседес используют жидкость собственного производства, называющуюся «ATF MERSEDES». Под определенный автомобиль подбирают конкретную модификацию смазки.
• Для автомобилей BMW предусмотрены масла марки «ZF», которые рекомендованы производителем. Однако для разных автоматов подходит только определенная модель масла, ведь передаточная коробка маленького автомобиля сильно отличается от АКПП паркетника.
• АКПП Volkswagen, Audi и Skoda заправляются жидкостями собственной серии «G-052, G-053 – G-055». Для этих машин подходят и масла «ZF». В дешевых авто может использоваться «ESSO».
• Toyota использую в своих моделях жидкости собственного производства – ATF TOYOTA TYPE.
• Для Nissan рекомендуется использовать ATF Nissan Matic. Допуски зависят от класса автомобиля.
• Chevrolet советует заливать Dextron 6. В списке рекомендованных числятся масла ZIC DEXRON-VI и Mobil DEXRON-VI ATF.
• Hyunday и KIA представляют один концерн. В автомобили этих марок заливают Hyundai ATF SP-III. В качестве аналога используют ZIC ATF SP-III.

В этом списке представлено лишь несколько основных масел, которые заливают в некоторые автоматы.

Сколько масла нужно заливать в коробку передач

Необходимый для коробки объём масла не индивидуален, а зависит только от типа самой трансмиссии:

• Для коробки с четырьмя ступенями следует использовать 1,35 л масляной жидкости.
• Для пятиступенчатой коробки его нужно больше – около 1,6 л. Причем опытные автолюбители советуют наливать даже больше, а точнее столько, сколько вообще может поместиться. Для этого необходимо немного приподнять автомобиль домкратом спереди с левой стороны. После этого нужно долить недостающие 250-300 мл масла в ёмкость и плотно закрыть её. Это делается для более качественной смазки пятой передачи.

Есть так же еще несколько вопросов, на которые полезно знать ответы любому водителю машины, если он меняет масло сам.
