Что такое стапеля и как они используются при капитальном ремонт автомобиля

Продольный стапель

Продольный стапель обеспечивает спуск судна в направлении его диаметральной плоскости. При этом основная плоскость строящегося на наклонном стапеле судна параллельна плоскости стапеля, которая имеет постоянный уклон в сторону акватории верфи от 1:12 до 1:24 (обычно 1:21-7-1:24). На некоторых продольных наклонных стапелях имеется переменный уклон, прогрессивно возрастающий в сторону акватории. Число спусковых дорожек 2—4. Спусковые дорожки продольного наклонного стапеля имеют надводные и подводные части, называемые фундаментами. Их подводное окончание называется порогом стапеля. Подводная часть спусковых дорожек может осушаться, для чего наклонный стапель в нижней части должен быть подобен сухому доку и иметь днище, стенки и головную часть с затвором.

Продольный стапель после спуска судна

Изготовление рихтовочного стенда

Точные размеры стапеля зависят от типа транспортного средства, нуждающегося в обслуживании. В длину для подобной конструкции будет достаточно 4.5 м профиля, а ширина в 2 м обеспечит удобную установку машины. Для изготовления каркаса подойдёт швеллер с сечением 50-120 мм, который образует прочную платформу для установки машины. Учитывая, что нагрузка от силовой башни на профиль будет пытаться его развернуть, требуется установить мощные ребра жёсткости. Сбор каркаса проводится с помощью сварочных прихваток, а после подгонки выполняется окончательная сварка. В целом все действия имеют следующий порядок:

Сбор конструкции согласно разработанной схеме;
Сваривание тела стапеля с учётом всех рёбер жесткости;
Сборка и установка крепежей для фиксации автомобиля;
Монтаж силовой стойки и дополнительного оборудования;
Установка цепей, захватов и кронштейнов.

При выполнении таких работ особое внимание требуется уделить жёсткости конструкции. Организовать ремонт на стапеле возможно только при условии, что машина будет надёжно закреплена

Следует внимательно относиться к вопросам безопасности

Нагрузки, воздействующие на раму транспортного средства во время вытяжки способны не только повредить автомобиль, но и нанести ощутимый удар по здоровью

Следует внимательно относиться к вопросам безопасности. Нагрузки, воздействующие на раму транспортного средства во время вытяжки способны не только повредить автомобиль, но и нанести ощутимый удар по здоровью.

Зазоры

После вытягивания всех силовых элементов и замены повреждённых деталей кузова, не подлежащих восстановлению, примеряются лицевые панели кузова. Если все силовые элементы вытянуты правильно и все места креплений встали на свои места, то все зазоры лицевых панелей кузова должны быть ровными и одинаковыми с обеих сторон автомобиля.

p, blockquote 28,0,0,0,0 –>

Все двери, капот и крышка багажника должны закрываться без значительных усилий и не задевать за соседние панели кузова. О том как отрегулировать зазоры на автомобиле можете прочитать здесь.

p, blockquote 29,0,0,0,0 –>

Неравномерность зазоров может показать, что и куда недотянуто или перетянуто. Зазоры, таким образом, дают информацию о том, правильно ли вытянут кузов.

p, blockquote 30,0,0,0,0 –>

Подводя итог можно сказать, что при наличии необходимых, не самых дорогостоящих инструментов и устройств, а также знаний и опыта можно вытягивать сложные повреждения кузова автомобиля даже в условиях гаражной мастерской. Опыт, конечно же, имеет немаловажное значение. При недостаточном опыте лучше начинать вытягивать аварийные кузова, имеющие небольшие смещения силовых элементов.

p, blockquote 31,0,0,0,0 –>

Не менее высокого мастерства требует рихтование повреждённых панелей кузова. Овладев базовыми приёмами рихтования, можно выправлять достаточно сложные повреждения. О способе рихтования вмятин при помощи рихтовочного молотка, поддержки и кузовной гладилки читайте в другой статье.

p, blockquote 32,0,0,0,0 –> p, blockquote 33,0,0,0,1 –>

Пошаговая инструкция построения

Постройка любых самодельных конструкций начинается с этапа проектирования. Нужно сделать такой стапель, который удобно использовать

Важно, чтобы он не занимал слишком много места, блокируя свободное перемещение

Чертежи и размеры

Сначала нужно сделать подходящие чертежи. Уже готовые варианты можно найти ниже. Разметка делается согласно размерам транспортного средства. После начинается этап приготовления и подбора инструментов и материалов. Также нам понадобится сделать достаточно большую крепежную систему, которая бы подходила для нашего транспорта. Хорошо будет приготовить ее с возможностью смены высоты.

Как только все чертежи будут готовы, а материалы подобраны, можно приступать к работе. Сначала придется удалить влагу с материалов и покрыть их грунтовкой. Можно покрасить их сразу, а можно оставить этот шаг напоследок.
Теперь приварить к профилю-основе уголки из металла.
Приварить профиль (это будет стойкой). Он закрепляется болтами.
Теперь привариваются цепи, крюки и выдвижные приспособления.

Изготовление рамы

Рама отвечает за фиксацию автомобиля. Поэтому нужно быть внимательным при ее создании.

Перед созданием рамы необходимо создать наружный каркас. Именно к нему будет монтироваться рама.
В качестве материала подойдет металлический профиль. На нем крепится стойка и захваты (они нужны для фиксации порога автомобиля).
Теперь делаются пороги. Они создаются из металлических уголков.
Пороги устанавливаются на балки, закрепляются болтами.
После монтажа придется закрепить все элементы сваркой.

Крепление кузова к стапелю

Для крепления нужны зажимные струбцины. Если их невозможно купить, сделайте самостоятельно. Понадобятся железнодорожные площадки (то, чем рельсы крепят к шпалам). Каждая из площадок разрезается пополам, а на внутреннюю часть наваривается металл. Его нарезают на ромбики, используя болгарку.

Виды и особенности стапелей

Разновидностей стапеля очень много, и каждый из них относится к определенной группе:

Напольный стапель для кузовного ремонта: представляет собой крупногабаритную передвижную систему. Перемещение производится по проложенным рельсам. Использование напольного стапеля актуально для восстановления грузовых и легковых кузовов любой степени деформации. В комплект к напольному стенду входят зажимы, выпрямитель с пневматическим механизмом, укрепленные стойки. Несмотря на размер такого устройства, он не занимает много места, а при его простое пространство с рельсами может использоваться для других целей, ведь их уровень одинаков с полом. Выпрямитель может функционировать в любом направлении, что облегчает ремонтный процесс. Средняя стоимость такого изделия варьируется от 125 тыс. до 360 тыс. рублей.
Платформенный стапель: идет в комплекте с рельсами и въездным мостом. Оснащен лебедкой и передвижным блоком для автомобилей, у которых не функционируют колеса. «Опорные стойки имеют надежный гидравлический механизм, что гарантирует долгий срок службы».
Балки крепления обладают способностью передвигать конструкции массой более 20 тонн в любых направлениях. Платформенный стапель делает более точные расчеты и определяет погрешности благодаря телескопической шкале. Стоимость такого устройства составляет 300 тыс. рублей и более.
Рамный стапель для кузовного ремонта: по сравнению с другими видами восстановительных стендов обладает высокой эргономичностью и экономичностью рабочего пространства. В частности это вызвано наличием автоподъемника. Стапель надежно фиксирует машину и выпрямляет по заданным параметрам. Давление на кузов оказывает гидравлика силового устройства. Из-за недостаточно укрепленной системы выравнивания рамный стапель не может выполнять сложные восстановительные работы, но актуален для незначительных кузовных повреждений. Стоимость устройства составляет 70 тыс. рублей и более.

Рамный стапель для быстрого ремонта

Оборудование имеет стандартную комплектацию:

Фиксирующие элементы для крепления отбортовки к выпрямителю.
Укрепленные колонны.
Гидравлический насос.
Вытягивающий механизм с несколькими точками фиксации.
Зажимы для кузовных работ.
Усиленная цепь.

Стапель для быстрого ремонта оснащен усиленным захватом отбортовки, что гарантирует отсутствие рисков соскальзывания автомобиля с платформы. Таким устройством можно легко поправить незначительные удары в боковые части машины, при этом без обязательного крепления авто к полу.

В модели предусмотрена возможность ограничения движения поворотных деталей за счет стопорных строений на шарнирах. Основная колонна плавно регулируется в вертикальном положении в любом направлении тяги, что уменьшает время восстановительных работ. Рабочий процесс проходит следующим образом:

Поднятие авто на нужный уровень и закрепление под колеса специальных блокаторов.
Помещение машины на ремонтную платформу.
Подвод зажимов под отбортовку и фиксирование к рампе.
Укрепленная колонна устанавливается в нужное место с помощью шарнира.

Вес такой конструкции не превышает 400 кг, башня может наклоняться на 90 градусов.

Стапель для поправки геометрии кузова

Нарушение геометрии кузова часто приводит к опасной ситуации на дороге
. Малейшее отклонение геометрии от нормы вызывает такие явления, как занос, плохой вход на поворот и т.д. В любой технической документации указываются контрольные точки, по которым специалисты определяют правильную геометрию авто и, соответственно, параметры ее искажения.

Осуществляется при помощи стапеля, который силовым механизмом тянет его на место. Восстановление геометрии кузова своими руками осуществляется при помощи заводского оборудования и самостоятельно собранного устройства.

К особенностям стапелей относятся:

Наличие на платформе 4-х анкерных стоек, установленных в любом месте удлиненных паз.
Тяговое усилие колонн – до 10 тонн.
Полный подъемник обеспечивает плавное регулирование всей платформой.
Наличие въездных аппарелей.

Изготовление стапеля

Сборка рамы выполняется сваркой. То есть навыки работы со сварочным аппаратом необходимы.

Стадии выполнения работ:

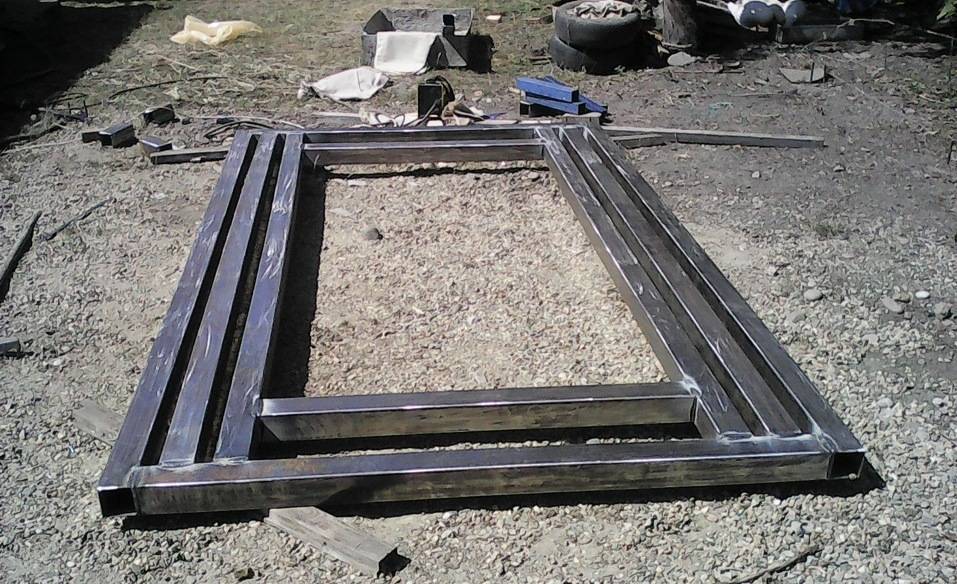

В первую очередь собирается прямоугольник из металлопрофиля расчетной длины и ширины, ровно посередине его нужно укрепить дополнительным профилем. Сборка рамы выполняется так, как посчитает нужным будущий хозяин стапеля. Возможно, он захочет дополнительно укрепить продольные стороны рамы, возможно — поперечные. Какой-то определенной принципиальной позиции по этому вопросу нет.
Для повышения устойчивости автомобиля на стапеле, в его углах нужно наварить высоты, которые будут препятствовать возможному съезду машины.
Следующий этап — установка крепежей на продольных сторонах рамы. Крепежи — это зажимы с губками, которые потребуются для надежной фиксации остова автомобиля при воздействии на него нагрузок. Строгого места фиксации крепежей быть не может, они должны иметь возможность передвижения по всей длине рамы. Изготовление зажимов своими руками также возможно, но если они есть в свободной продаже, то особого смысла в этом нет, так как самодельный зажим будет стоить примерно столько же, сколько и заводской.

Далее следуют работы по установке силовой стойки. Силовая стойка — это приспособление в форме перевернутой буквы «Г», которая также должна перемещаться по всей раме и надежно фиксироваться в любом месте. Можно сделать не одну, а две силовые стойки.
Придание стапелю эстетичного вида. Этот этап заключается в обыкновенной покраске стапеля.
Ну и в завершении работы самодельный стапель оснащается теми приспособлениями для ремонта, ради использования которых он и создавался: крюками, цепями, гидравликой.

Самодельный стапель готов, его использование поможет выполнять те виды кузовного ремонта, которые ранее были возможны только автомастерских, а способы его практического применения можно увидеть на различных видео.

Стационарный напольный стапель в гараже

И вот теперь, мы плавно перешли к стационарному стапелю или как его еще называют — напольному. Вот высказывание Евсея, автора передвижного стапеля сделанного своими руками и о котором мы говорили в первой части нашей статьи:

Если бы я изначально строил бы этот гараж для кузовного ремонта, то я бы вдоль смотровой ямы на всю ее длину забетонировал швеллеры, а к этим швеллерам сделал анкерное крепление захватов за пороги машины. И тяговая стрела тоже крепилась бы на анкерные крепежи. В стены бы тоже вложил швеллеры или рельсы, то есть сварил бы своего рода клетку, чтоб можно было тянуть в любом направлении одновременно в нескольких направлениях. Тогда думаю, можно было бы браться за ремонт любой сложности.

Что самое важное в стапеле? Самое важное то, чтобы можно было надежно зафиксировать автомобиль и уже тогда его можно тянуть в любую сторону, конечно если позволяет конструкция стапеля. Чертежей я на такой стапель предложить не могу, т.к. своего не имею, а у каждого мастера если стапель не покупной, а сделанный своими руками, то делался по принципу своего видения ситуации (решаемых задач, исходных материалов, размеров гаража, финансов и прочих «хотелок»)

своего не имею, а у каждого мастера если стапель не покупной, а сделанный своими руками, то делался по принципу своего видения ситуации (решаемых задач, исходных материалов, размеров гаража, финансов и прочих «хотелок»)

Чертежей я на такой стапель предложить не могу, т.к. своего не имею, а у каждого мастера если стапель не покупной, а сделанный своими руками, то делался по принципу своего видения ситуации (решаемых задач, исходных материалов, размеров гаража, финансов и прочих «хотелок»).

В основном это сваренные и вмурованные в бетон швеллеры с пропилом под крепление различных приспособ (захваты порогов, «башня»). Некоторые автомастера делают из швеллеров целый куб по всему объему гаража. Такой своеобразный стапель позволяет тянуть кузов в любом направлении и под любым наклоном. Конечно такое решение самое удобное, но весьма дорогостоящее.

Завершающий этап работы

Для предохранения от коррозии следует создать надежное защитное покрытие, ведь устройство будет установлено в месте повышенной влажности. Для этого, предварительно очистив все элементы конструкции, покрываем ее грунтовкой. Наиболее надежную защиту от появления ржавчины обеспечит эпоксидная грунтовка, поэтому лучше воспользоваться ею. Не дожидаясь высыхания грунтовки, нанести краску пульверизатором. (Для придания презентабельности самодельной конструкции, то есть фабричного вида, можно после высыхания краски нанести на раму черные полосы).

Итак, самодельная рама почти готова. Остается только установить ее в подготовленное место. Можно изготовить еще одно подобное устройство, но не фиксировать его к полу, а укрепить на поворотной колонне. Соединив такую конструкцию с описанной выше, получим передвижной вариант.

При сильных ДТП автомобиль получает деформацию кузова. Неисправный корпус влияет на расход топлива и управляемость. Кузов с нарушенной геометрией не сможет защитить пассажиров в случае повторного ДТП. Стапель для кузовного ремонта это необходимый инструмент для ремонта машины.

Стапель для правки кузова – это приспособление для проведения кузовного ремонта. Стенд предназначен для выправки серьезных повреждений авто, и оснащается креплениями, позволяющими вытягивать кузов, а также менять форму и размер некоторых элементов. Стапелем устраняют серьезные повреждения автомобильного корпуса.

Для чего нужно сохранять базовую геометрию основания кузова

Достаточно часто бываю ситуации когда водители автомобиля обращаются в автосервисные центры для того чтобы исправить деформации основания кузова разного вида и типа сложности, появившиеся после:

наезда на разные препятствия;
столкновения с другими автомобилями;
после того как автомобиль перевернулся.

Искажение базовой геометрии кузова возможно выявить, проведя замеры кузова по основным контрольным точкам геометрии кузова, точные координаты которых указаны в специально приложенной документации по техническим характеристикам автомобиля. После проведения измерений, определяется несоответствие нормальным значениям, указанным в документах, величин, заключается вывод о том, что кузов перекошен и требует рихтовки.

Восстановление кузова авто

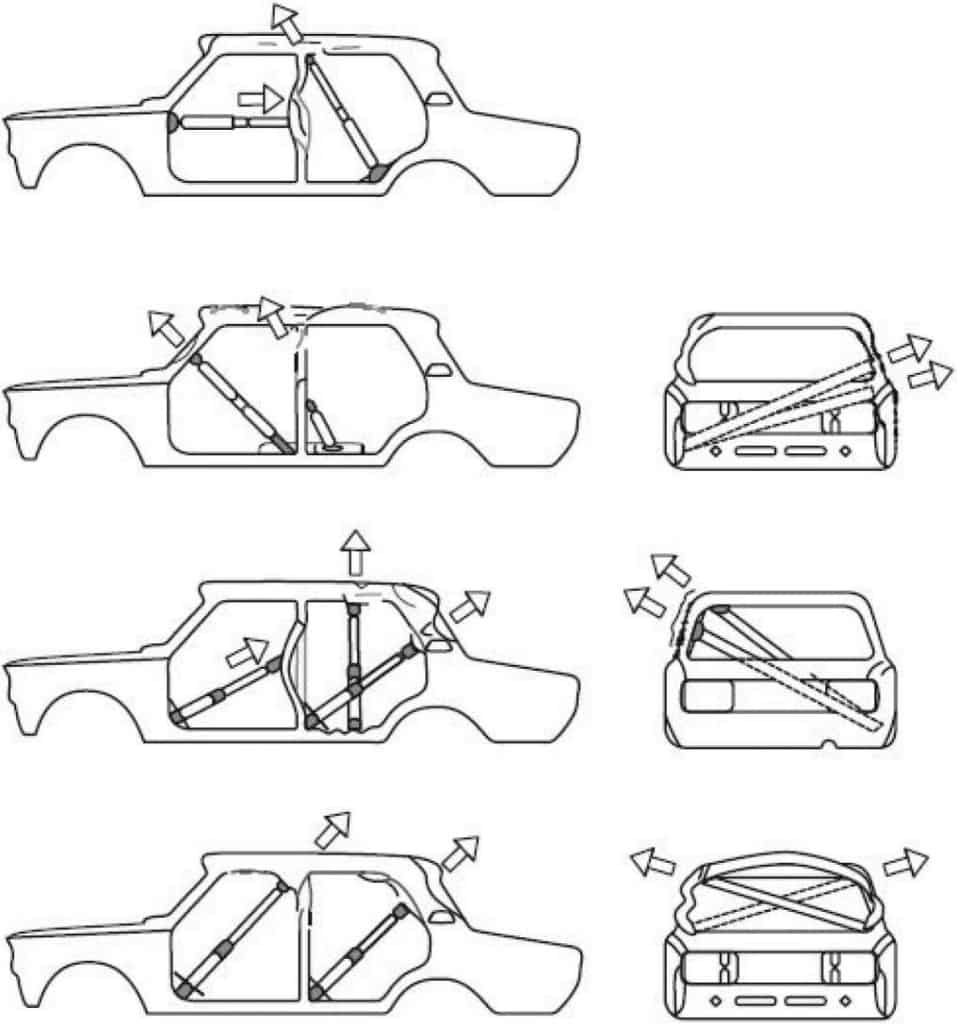

Для того чтобы исправить появившиеся деформации кузова, необходимо применить определенно направленное усилие к самому металлу. Именно для этих целей стапель оборудован специальными гидравлическими приводами, а также разнообразными приспособами для закрепления одной части кузова и дополнительного закрепления остальных частей. Делая вывод из того что, каждый автомобиль деформируется в разной степени, стоит считать каждый вид деформации уникальным по-своему, требующий кузовного ремонта разнообразного уровня сложности. Именно для этих целей существует достаточно большое количество разновидностей стапельных устройств, способных помочь выполнять ремонтные работы, а также правки дефектов кузова с разными уровнями сложности.

Расчет необходимых материалов

Перед началом работ по изготовлению стапеля необходимо выполнить его чертеж и рассчитать количество требуемых материалов. Платформа должна выглядеть в виде прямоугольника (а лучше нескольких) из металлопрофиля сечением 50×50 или 70×40 (чем толще — тем лучше). Оптимальная длина — 2000 мм, ширина равна ширине колесной базы автомобиля.

Почему выбрана именно такая ширина? Вообще возможно изготовление стапеля шириной, равной ширине колесной базы автомобиля. Или же меньшей, чем она, но с выполнением «отростков» от рамы, на которых и будут крепиться зажимы. Первый способ предпочтительней из-за места расположения зажимов.

Посередине платформы необходимо будет вварить ребро жесткости из аналогичного металлопрофиля. В процессе работы потребуется дополнительный металл, подсчитать количество которого на начальном этапе работы затруднительно.

После того, как расчет необходимого количества металлопрофиля будет выполнен, его можно заказать на специальной базе или воспользоваться уже имеющимся.

Для обеспечения функциональности стапеля его нужно будет оснастить хорошей гидравликой — подойдет комплект тоннажностью до 10 тонн.

Также нужно помнить, что стапель бывает двух видов: стационарный (то есть установленный в конкретном месте без возможности перемещения) и передвижной (оснащенный колесиками и приспособленный для хранения и в вертикальном положении). Если выбран второй вариант, то нужно приобрести еще и комплект колесиков: 4 или более — для рамы, 2 — для силовой стойки.

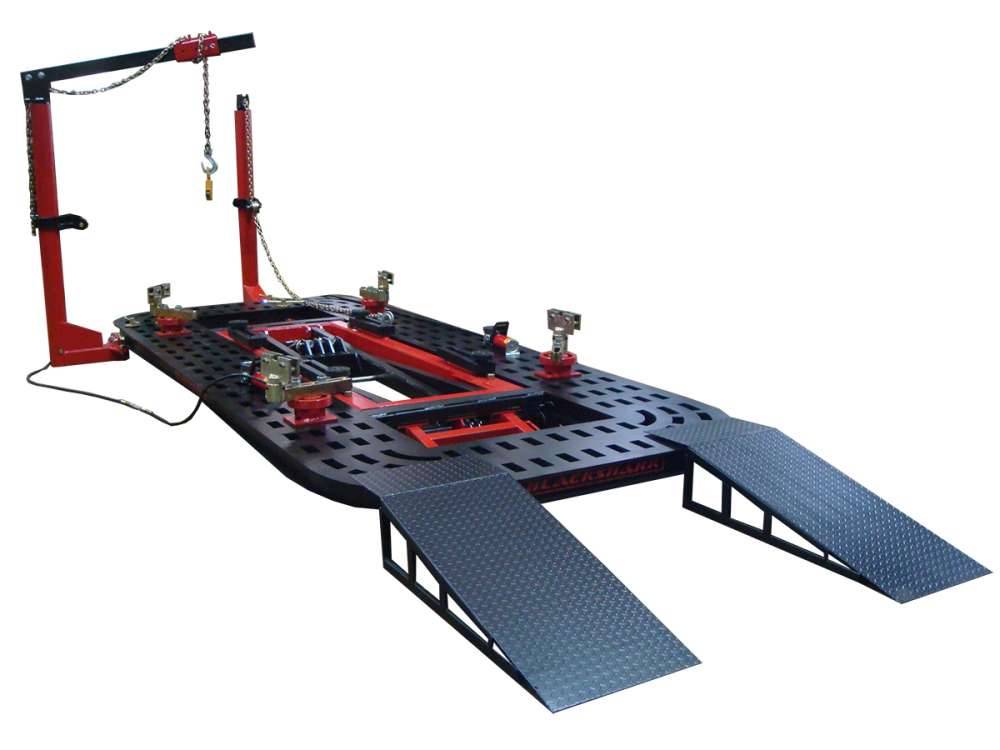

Платформенные устройства

Подобные приспособления, как правило, используются для сложного ремонта. Это металлическая платформа с расположенной на ней надежной системой зажимов и креплений. Такие стапели могут иметь несколько силовых башен. Зачастую к ним прикрепляется ножничный подъемник.

Платформенные устройства более универсальны, чем рамные аналоги. Но по принципу действия они похожи: основной их частью является гидравлическое устройство. Такие стапели подходят для разных типов кузовного ремонта

Особенно ценно, что деформированный фрагмент на них можно вытягивать во всех направлениях. Кроме того, надежная система креплений расширяет спектр ремонтных работ. Минусом подобных устройств является их большой размер.

Значимость контроля и сохранения геометрии кузова

Так много было сказано о том, что стапели способны восстановить кузовную геометрию. При этом не все до конца понимают, зачем это делать и почему машину нельзя эксплуатировать с какими-либо отклонениями относительно её заводской геометрии.

Геометрией кузова или кузовной геометрией называют точные размеры автотранспортного средства, заданные ещё на этапе производства. К ключевым параметрам относят:

ширину передней колеи,
ширину задней колеи,
длину колёсной базы,
длину лонжеронов,
расстояние между лонжеронами.

Кузов состоит из большого количества деталей, которые образуют несущую систему. В процессе обычной эксплуатации детали начинают немного смещаться. Это обусловлено не идеальным состоянием дорожного покрытия, вибрациями, наездами на кочки и ямы, резким вынужденным торможением и пр. Происходит процесс естественного износа, который можно охарактеризовать как усталость металла.

Но при нормальных условиях этот процесс протекает очень медленно. Но бывают ситуации, когда смещение происходит внезапно и резко. Такое возможно при ДТП, серьёзных механических повреждениях, при попадании машины в большую яму на высокой скорости, при столкновениях с препятствиями. В итоге геометрия нарушается, то есть машина уже не соответствует своим заводским стандартам.

В подобных ситуациях помогает качественное восстановление изменённой геометрии кузова автомобиля. Восстановить её можно на стапеле. Такой вид ремонта позволяет после аварий и ДТП восстановить машину и продолжить нормальную эксплуатацию.

Если же проигнорировать необходимость ремонта, это может проявиться в виде следующих проблем:

плохо закрываются двери,
неплотно закрывается капот и багажник,
машина нестабильно ведёт себя на высокой скорости,
автомобиль заносит, хотя руль стоит прямо,
авто перестаёт слушаться водителя,
появляется вибрация,
постепенно разрушается металл,
увеличивается нагрузка,
изнашиваются кузовные элементы и связанные с ним узлы,
разрушаются крепления.

Насколько всё это опасно, каждый из вас догадывается сам

Потому важно проверять геометрию не только в случае ДТП и разного рода сильных повреждениях, но и после довольно продолжительного срока службы автомобиля

Некоторые автовладельцы с целью профилактики и предотвращения развития проблем проводят диагностику состояния кузова минимум 1 раз в 2 года. Это особенно актуально для тех, кто вынужден передвигаться по плохим дорогам, которые способствуют быстрому износу кузовных элементов, и ускоряет усталость металла.

Кузовные стапели объективно являются порой незаменимым оборудованием в вопросах ремонта автотранспортных средств. Они помогают в восстановлении и продлевают срок службы автомобиля.

Насколько подобная установка нужна в домашних условиях, вопрос крайне спорный. Но каждая автомастерская, которая оказывает услуги по ремонту кузова, просто обязана иметь в своём распоряжении профессиональный и высококачественный стапель.
